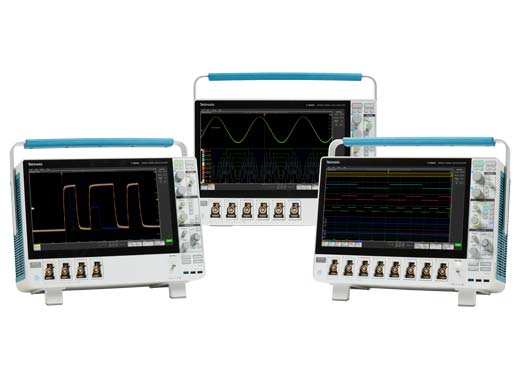

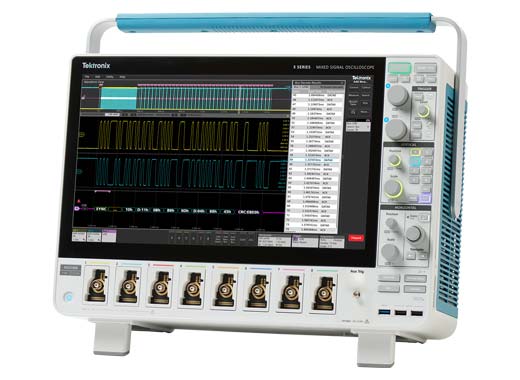

5シリーズB MSO 8チャンネル・ミックスド・シグナル・オシロスコープ

忠実度に優れた波形、多彩な測定表示、独自のスペクトラム解析、柔軟なプローブ技術により、設計の全体像を把握することができます。世界中のエンジニアに支持されている、直感的なユーザ・インタフェースをご体験ください。

基本価格
US $23,700 +
構成/見積りするモデルを選択
製品の概要 データシート マニュアル ダウンロード
周波数帯域

最高2GHz

レコード長

最大500M

アナログ・チャンネル数

4または6または8

垂直分解能

12ビット

5シリーズ B MSO

5シリーズBの詳細

時代のニーズに応える高性能

直感的な操作

多彩な測定／解析機能

マルチチャンネル・スペクトラム解析

5シリーズBの詳細

  • 時代のニーズに応える高性能
  • 直感的な操作
  • 多彩な測定／解析機能
  • マルチチャンネル・スペクトラム解析

多彩な測定表示

高解像度の12ビット・アナログ・デジタル・コンバータで信号を詳細に表示可能。多彩な測定表示（マルチチャンネルのスペクトラム解析、統計測定、表、トレンド・プロット）が利用できます。

  • 分解能：12ビット（1.25GHz）、16ビット（50MHz）
  • 内蔵のDDCで、複数のチャンネルで同期したスペクトル解析が可能
  • 測定結果表、測定結果の統計値、ヒストグラム、トレンド・プロットの表示
5 Series B MSO - Insightful Measurements
5-series B MSO - Advanced Solutions

拡張ソリューション

5シリーズは、アプリケーションに特化した幅広い測定が可能。さまざまなお客様のニーズに対応します。拡張解析パッケージを個別に追加したり、アプリケーション・バンドルをインストールすることで、より多様な業務に対応できます。

  • 25種類を超えるシリアル・プロトコルに対応、主要なインタフェースをカバー
  • 拡張単相／三相電力解析パッケージ
  • シグナル・インテグリティ／パワー・インテグリティのための計測ツール
  • Windows® OSでPCソフトウェアを実行可能（オプション）

利用できる解析アップグレードの詳細を見る

さまざまな方法で多くの信号を観測

まざまな入力と高度なプロービング技術により、より多くの信号を観測できます。

  • 最大8つの FlexChannel ™入力（アナログ信号：最大 8個、デジタル信号：最大 64個）と外部トリガ入力
  • 500MHzまたは1GHzのプローブが付属（入力容量：3.9 pF）
  • TekVPIプローブ・インタフェースによる、数多くのアクティブ／差動／光アイソレーション／電流プローブに対応
5-series B MSO - More Ways to See More Signals

最新の5シリーズMSOファームウェアアップデート

バージョン: v2.24.4
5シリーズのMSOをアップデートしてください

ファームウェアのリリースごとに、強力な新機能の有効化、パフォーマンスの向上、重要なセキュリティアップデートの入手が可能になります。

最新のファームウェアを入手してください
最新情報
信号経路モデリングのための新しいソフトウェアオプション：

  • SIMアドバンスト（オプション）SIMAは、高速シリアルリンクのエンドツーエンドの信号完全性モデリングを可能にします。デエンベディング／エンベディング機能に加え、送信機と受信機のイコライゼーション機能も利用できます。

新しい太陽光発電インバーターの耐障害性測定結果：

  • 高電圧および低電圧ライドスルー測定が、高度電力測定および分析 (オプション) の Green Power Analysis に追加されました。PWR)

すべてのスコープおよび高度な分析ソフトウェアを搭載したスコープで利用可能なすべての機能強化については、リリースノートを参照してください。

仕様の概要

入力チャンネル
FlexChannel入力（4、６、8）
1つのFlexChannelで1チャンネルのアナログ信号入力、または8チャンネルのデジタル・ロジック入力（TLP0581型プローブを使用）、
外部トリガー入力（New）をサポート

帯域幅 1
350MHz、500MHz、1GHz、2GHz

サンプル・レート
6.25GS/s

レコード長 1
最大500Mポイント（全アナログ／デジタル・チャンネル）

内蔵データ・ストレージ 1
（New）250GBリムーバブルSSD

プロトコル・デコード 1
25種類を超えるプロトコルが利用可能

信号発生器1
13種類の標準波形＋任意波形
（New） 最高周波数100 MHz

デジタル・ボルトメータ2
4桁

トリガ周波数カウンタ2
8桁

ディスプレイ
15.6型（385mm）
TFTカラーHD（解像度：1,920×1,080）、静電容量方式のタッチスクリーン

1 - オプション、アップグレード可能
2 - 製品登録で無償

5シリーズB MSOと5シリーズMSOとの違い
付属のプローブとアクセサリ

5 Series B MSO Specifications
TekScope Remote Work

コラボレーション、分析、自動化をどこでも実現

強力なコラボレーションツールと自動化ツールを活用することで、迅速かつ再現性の高い結果が得られ、どこからでもデータにアクセスできます。

  • TekScope PC ：TekScopeのユーザーインターフェースをPCでも利用できるようにすることで、波形解析、シリアルバスのデコード、オシロスコープへのリモートアクセスが可能になります。マルチスコープ解析、ジッター測定、電力測定に対応したアップグレード。
  • TekDrive ：オシロスコープから直接波形を保存・共有できます。ブラウザベースのインタラクティブな波形表示と、完全なAPIサポートによるシームレスな自動化を体験してください。
  • eScope ：内蔵のeScopeまたはWindowsリモートデスクトップを使用して、LAN経由でオシロスコープを制御できます。
  • KickStart PCソフトウェア：オシロスコープ、ファンクションジェネレータ、電源、SMUなど、実験台全体のデータ収集とログ記録を簡素化します。
  • dev.tek.com :Pythonパッケージ、厳選されたガイド、サンプルなどを活用して、自動化をすぐに始めましょう。

TekCloudコラボレーションソフトウェアをご覧ください

見積もりを取得するには、5シリーズのMSOモデルを選択してください。

型名 アナログ帯域 サンプル・レート レコード長（ポイント） アナログ・チャンネル数 デジタル・チャンネル数 任意波形／ファンクション・ジェネレータ出力 価格 構成／見積り
MSO54B 350MHz～2GHz 6.25GS/s 62.5M～500M 4 最大32（オプション）

1（オプション）

 US $23,700 構成と見積り
MSO56B 350MHz～2GHz 6.25GS/s 62.5M～500M 6 最大48（オプション）

1（オプション）

 US $29,000 構成と見積り
MSO58B 350MHz～2GHz 6.25GS/s 62.5M～500M 8 最大64（オプション）

1（オプション）

 US $38,700 構成と見積り
型名 アナログ帯域 サンプル・レート レコード長（ポイント） アナログ・チャンネル数 デジタル・チャンネル数 任意波形／ファンクション・ジェネレータ出力 価格 構成／見積り
MSO54B 350MHz～2GHz 6.25GS/s 62.5M～500M 4 最大32（オプション）

1（オプション）

 US $23,700 構成と見積り
MSO56B 350MHz～2GHz 6.25GS/s 62.5M～500M 6 最大48（オプション）

1（オプション）

 US $29,000 構成と見積り
MSO58B 350MHz～2GHz 6.25GS/s 62.5M～500M 8 最大64（オプション）

1（オプション）

 US $38,700 構成と見積り
  テクトロニクス
5 シリーズ B MSO		 テクトロニクス
MSO/DPO5000Bシリーズ		 Keysight
EXR		 LeCroy
WaveRunner8000HD		 Rohde & Schwarz
RTO2000		 横河
DLM4000シリーズ
比較データ -- -- -- -- ファクト・シート ファクト・シート
周波数帯域 350MHz～2GHz 350MHz～2GHz 500MHz～2.5GHz 350MHz～2GHz 600MHz～6GHz 350MHz、500MHz
周波数帯域のアップグレード ○ × ○ × ○ ×
アナログ・チャンネル 4、6または8 4 4または8 8 2または4 8
アナログ・サンプル・レート（全チャンネル） 最大6.25GS/s 最大5GS/s 最大16GS/s 最大10GS/s 最大10GS/s 2.5Gbps
標準レコード長（全チャンネル） 62.5M 25M 100M 50M 50M 25M
任意波形／ファンクション・ジェネレータ 100MHz（オプション） × 50MHz（オプション） × 100MHz（オプション） ×
デジタル・チャンネル数（MSO） 最大64（オプション） 16（オプション） 16（オプション） 16（オプション） 16（オプション） 8（標準）／24（オプション）
ADC分解能 12ビット 8ビット 10ビット 12ビット 8ビット 8ビット
波形取込みレート 500,000波形／秒超 250,000波形／秒 TBD TBD 1,000,000波形／秒 －
オペレーティング・システム Closed Linux
Open Windows（オプション）		 Windows OS Windows OS Windows OS Windows OS クローズド
標準プローブ 最高1GHz、受動
容量負荷：3.9pF未満		 最高1GHz、受動
容量負荷：3.9pF未満		 500MHz、受動
容量負荷：9.5pF		 500MHz、受動
容量負荷：10pF		 500MHz、受動
容量負荷：10pF		 500MHz
容量負荷：10.5pF
5-series B MSO - Protocol Decode Analysis

プロトコルのデコードと解析

シリアル・バスの自動デコード機能を使用することで、作業時間が短縮され、手動のデコードによるエラーを防ぐことができます。検索機能を使用すると、イベントを特定してシステムレベルのトラブルシューティングを迅速に実行できます。25種類を超える対応プロトコルの一覧は、データシートからご覧になれます。

特長

  • I2C、SPI
  • RS-232/422/485/UART
  • USB 2.0
  • Ethernet

プロトコル・デコードと解析の概要

組込み設計リファレンス・ソリューションの詳細

パワー・インテグリティ、パワー・マネジメント

今日ではパワーレールの数が20以上というボードも珍しくありません。ほとんどは数V以下であり、多くの場合、厳しいノイズ制限があります。そのため、適切なツールで正確なマルチレール測定を行う必要があります。

特長

  • アナログ入力チャンネル：最大8
  • 低ノイズTPRシリーズ パワーレール・プローブに対応
  • I2C、SPI、SMBus、SPMI、SVIDのデコード・オプション
  • インピーダンスと周波数プロットの比較（オプション）

SPMIパワー・マネジメント・バスでのデコード／トリガについて詳しくはこちら

多チャンネルによる電源シーケンスの簡素化

パワーレール上のリップルとノイズの測定

パワー・インテグリティ解析ソリューションの詳細

5-series B MSO - Power Integrity and Power Management
Jitter Analysis

ジッタ解析とシリアル規格に適合

組込みシステムやデジタル通信リンクにおいて、最も重要な要素の一つがクロックです。過度のジッタはシステム動作に影響を及ぼす可能性がありますが、ジッタ解析パッケージならその原因を特定できます。

自動コンプライアンス・パッケージは、高速シリアル・バスの実装が、USBやEthernetのシリアル規格に適合していることを簡単にテストできます。

ジッタ解析の基礎

5シリーズMSOを使用したジッタ解析についての詳細を見る

パワー解析

シリコンやガリウムヒ素、炭化ケイ素を用いた最新の設計であっても、自動パワー測定により電源品質や高調波、スイッチング損失を簡単かつ正確に測定できます。

特長

  • 電源品質と高調波
  • スイッチング損失と安全動作領域
  • インサーキット・インダクタとトランスの解析
  • 複数出力の効率
  • ボード線図と電源除去比

自動スイッチング損失測定、高調波測定などを行う方法について詳しくはこちら

5シリーズB MSOでSiC電源のスイッチング損失を測定

ワイド・バンドギャップのダブル・パルス・リファレンス・ソリューションの詳細

5-series B MSO - Power Supply Analysis
3-phase Inverters, Motors and Drives

三相インバータ／モータ／ドライブの解析

パルス幅変調波形で安定した三相電力測定を行うことができます。インバータ／モータ／ドライブ解析パッケージで容易に測定できます。

特長

  • アナログ入力チャンネル数：最大8
  • 三相のY／デルタ、および単相配線構成
  • 包括的なパワー測定
  • 高調波解析
  • DQ0測定
  • 機械測定には、角度、速度、加速度、トルクなどが含まれます。

三相モータ・ドライブでの測定方法の詳細をご覧ください

EVのトラクション・インバータ解析リファレンス・ソリューションの詳細

オートモーティブ・パワーと車載ネットワーク

5シリーズで差動電圧プローブ、電流プローブを使用すると、最新のSiCパワー・コンバータの検証に最適です。

CAN、CAN FD、LIN、FlexRay、PSI5、SENTバス用のデコーダで、ECU、センサ、アクチュエータ間の通信が簡単に確認できます。

車載Ethernetに対応した自動コンプライアンス・ソフトウェアにより、ハイスピード・バスの専門知識がなくても規格適合テストが簡単に行えます。

炭化ケイ素（SiC）パワー・コンバータ測定の詳細を見る

CAN/CAN FD/LIN/FlexRayデコード／トリガ機能によるデバッグの効率化

車載用Ethernetテスト・ソリューションの詳細を見る

5-series B MSO - Automotive Power and In-vehicle Networks
Electromagnetic Interference Troubleshooting

電磁干渉（EMI）のトラブルシューティング

5シリーズB MSOは、アナログ・チャンネルごとに時間領域波形、スペクトラム、またはその両方を表示できます。時間と周波数の波形が同期するため、ビクティム／アグレッサの信号をすばやく識別できます。

EMIトラブルシューティングの詳細を見る

今日のエンジニアのための必須ソフトウェア

当社のオシロスコープ・ソフトウェア・バンドルは、強力な自動測定、詳細な波形解析、業界トップクラスの可視化を実現します。特定のワークフロー向けに設計されたこれらのツールは、より深い洞察を迅速に得るのに役立ちます。

組込みシステムのデバッグであっても電力効率の最適化であっても、お客様に最適なソリューションをご用意しています。個別のソフトウェア・オプションを選択するか、バンドルで平均50％節約できます：

  • スターターバンドル – 不可欠な組込み設計およびデバッグ機能に加え、電力効率とシグナル・インテグリティを向上させるための高度な電力解析。
  • Proバンドル — パワー、シグナル・インテグリティ、シリアル・プロトコル、コンプライアンス、および業界固有のアプリケーションに関するTektronixの専門知識を活用するには、6種類のProバンドルから選択してください。
  • アルティメット・バンドル ― すべてのソフトウェア・オプションとバンドル、および1Gポイント／チャンネルのレコード長をアンロックすることにより、平均90％のコスト削減を実現し、お客様のテスト要件に合わせてオシロスコープをアップグレードできます。

プロジェクトに合ったバンドルを選び、今すぐワークフローを加速させましょう。

ソフトウェア・バンドル機能リストをダウンロード

スタータ

US $6,030

永久

  • I2C、SPI、RS-232/422/485/UARTバスでのシリアル・トリガ／デコード／サーチ、およびイベント・テーブル
  • 13種類の定義済み波形タイプを備え、任意波形も生成可能な任意波形／ファンクション・ジェネレータを内蔵

ソフトウェアとライセンスのメンテナンスの詳細を見る

パンフレットを見る

平均で58%オフ！

ライセンス・オプションを選択して続行

ライセンスの購入 無償試用版を入手する
ご質問は、お問い合わせ

プロ

  • スタータ・バンドルが付属
  • 125M/Chのレコード長を追加

プロまたはアルティメットのソフトウェア・バンドルには、1年間のメンテナンスが含まれます。

パンフレットを見る

平均で76%オフ！

＋バンドルをもう1つ選択可能

ご質問は、お問い合わせ

シリアル・デコード

US $14,300

永久

  • 1-Wire
  • 8B10B
  • オーディオ
  • CAN、CAN FD
  • CXPI
  • EtherCAT
  • Ethernet
  • eSPI
  • eUSB
  • FlexRay
  • I3C
  • LIN
  • Manchester
  • MDIO
  • MIPI C-PHY
  • MIPI D-PHY
  • NFC
  • NRZ
  • SDLC
  • SMBus
  • SPMI
  • SVID
  • USB 2.0

ライセンス・オプションを選択して続行

ライセンスの購入 無償試用版を入手する

自動車

US $15,600

永久

  • 拡張ジッタ解析
  • 車載用Ethernet PAM3解析*
  • 車載用Ethernet信号分離*
  • 車載用Ethernetコンプライアンス*
  • インバータ／モータ・ドライブ解析
  • ダブル・パルス・テスト
  • 100BASE-T1デコード
  • CAN、CAN FDデコード
  • CXPIデコード
  • FlexRayデコード
  • I3Cデコード
  • LINデコード
  • PSI5デコード
  • SENTデコード

ライセンス・オプションを選択して続行

ライセンスの購入 無償試用版を入手する

航空宇宙

US $15,400

永久

  • 拡張ジッタ解析
  • マスク／リミット・テスト
  • ARINC 429デコード
  • MIL-STD-1553デコード
  • NRZデコード
  • SpaceWireデコード

ライセンス・オプションを選択して続行

ライセンスの購入 無償試用版を入手する

電源

US $14,500

永久

  • 拡張電源解析
  • デジタル電源管理解析
  • ダブル・パルス・テスト
  • SPMIデコード
  • SVIDデコード
  • DQ0と機械的測定によるインバータ／モータ・ドライブ解析

ライセンス・オプションを選択して続行

ライセンスの購入 無償試用版を入手する

コンプライアンス

US $14,300

永久

  • 10/100/100BASE-T Ethernet（マルチレーン）*
  • 10BASE-T1L産業用Ethernet*
  • USB 2.0

ライセンス・オプションを選択して続行

ライセンスの購入 無償試用版を入手する

シグナル・インテグリティ

US $15,400

永久

  • 拡張ジッタ解析
  • LVDSデバッグ*
  • マスク／リミット・テスト
  • PAM3解析*
  • ユーザ定義フィルタ

ライセンス・オプションを選択して続行

ライセンスの購入 無償試用版を入手する

アルティメット

US $28,100

永久

  • スタータ・バンドルとすべてのプロ・バンドル
  • 500M/Chのレコード長、Spectrum View RF対時間波形、Spectrum Viewの取込み帯域を拡張、ビデオ・トリガ

プロまたはアルティメットのソフトウェア・バンドルには、1年間のメンテナンスが含まれます。

パンフレットを見る

平均で91%オフ！

ライセンス・オプションを選択して続行

ライセンスの購入 無償試用版を入手する
ご質問は、お問い合わせ
バンドルに戻る

オプション（単品）

ご質問は、お問い合わせ

  • Opt. 5-AFG

    任意波形／ファンクション・ジェネレータの追加

  • Opt. 5-AUTOEN-BND

    Automotive Ethernet Compliance, Signal Separation, PAM3 Analysis (requires Option 5-DJA), 100BASE-T1 Serial Decode (bundle option)

  • Opt. 5-AUTOEN-SS

    Automotive Ethernet Signal Separation

  • Opt. 5-CMAUTOEN

    車載Ethernet（100BASE-T1）自動コンプライアンス・テスト・ソリューション

  • Opt. 5-CMAUTOEN10

    Automotive Ethernet (10Base-T1S Short Reach ) automated compliance test solution

  • Opt. 5-CMENET

    Ethernet (10/100/1000BASE-T) compliance test solution

  • Opt. 5-CMENETML

    Multilane Ethernet (10BASE-T, 100BASE-T, 1000BASE-T) automated compliance testing for 5 Series MSO, requires 5-CMENET and 5-WIN

  • Opt. 5-CMINDUEN10

    Industrial Ethernet (10Base-T1L Long reach) automated compliance test solution

  • Opt. 5-CMUSB2

    USB 2.0 automated pre-compliance test solution.

  • Opt. 5-DBLVDS

    Automated LVDS test solution for 5 Series MSO oscilloscopes

  • Opt. 5-DJA

    シグナル・インテグリティの問題、ジッタおよびその関連ソースを容易に識別できるようにする。リアルタイム・オシロスコープの感度と確度を向上

  • Opt. 5-DPM

    Digital Power Management

  • Opt. 5-DPMBAS

    Basic Digital Power Management Analysis

  • Opt. 5-IMDA

    インバータ／モータ駆動解析

  • Opt. 5-IMDA-DQ0

    インバータ／モータ／ドライブのDQ0解析

  • Opt. 5-IMDA-MECH

    インバータ／モータ／ドライブの機械的測定

  • Opt. 5-MTM

    Mask Testing

  • Opt. 5-PAM3

    PAM3 Analysis

  • Opt. 5-PS2

    パワー・ソリューション・バンドル（5-PWR、THDP0200型、TCP0030A型、067-1686-xx（デスキュー・フィクスチャ））

  • Opt. 5-PWR

    パワー測定／解析

  • Opt. 5-RFNFC

    NFC wireless protocol decoding and search

  • Opt. 5-RL-125M

    Extend record length to 125 Mpts / channel

  • Opt. 5-RL-250M

    レコード長を250Mポイント／チャンネルに拡張

  • Opt. 5-RL-500M

    レコード長を500Mポイント／チャンネルに拡張

  • Opt. 5-SIM

    Signal Integrity Modeling with de-embedding, embedding, and core analysis tools (mutually exclusive with SIMA)

  • Opt. 5-SIMA

    Signal Integrity Modeling Advanced includes de-embedding, embedding, Tx/Rx equalization modeling (pre-emphasis, de-emphasis, CTLE, FFE, DFE), and clock data recovery (CDR) (mutually exclusive with SIM and SIM-UP)

  • Opt. 5-SR8B10B

    8b10b Protocol Decoder and Search

  • Opt. 5-SRAERO

    航空／宇宙通信用シリアル・トリガ／解析

  • Opt. 5-SRAUDIO

    I 2 S/LJ/RJ/TDM対応のプロトコル・トリガおよびシリアル・パケット・データのデコード

  • Opt. 5-SRAUTO

    CAN/LIN/FlexRay対応のプロトコル・トリガおよびシリアル・パケット・データのデコード

  • Opt. 5-SRAUTOEN1

    100BASE-T1 Protocol Decode

  • Opt. 5-SRAUTOSEN

    Automotive sensor serial triggering and analysis

  • Opt. 5-SRCOMP

    RS-232/422/485/UART対応のプロトコル・トリガおよびシリアル・パケット・データのデコード

  • Opt. 5-SRCPHY

    MIPI C-PHYデコード／解析

  • Opt. 5-SRCXPI

    CXPIプロトコル・デコード／解析

  • Opt. 5-SRDPHY

    MIPI D-PHY（CSI-2/DSI-1）デコード／解析

  • Opt. 5-SREMBD

    I 2 C/SPI対応のプロトコル・トリガおよびシリアル・パケット・データのデコード

  • Opt. 5-SRENET

    10BASE-T/100BASE-TXプロトコルのシリアル・パケット・データの検索とデコード

  • Opt. 5-SRESPI

    eSPIプロトコル・デコード／解析

  • Opt. 5-SRETHERCAT

    EtherCATプロトコル・デコード／解析

  • Opt. 5-SREUSB2

    eUSB2プロトコル・デコード／解析

  • Opt. 5-SRI3C

    MIPI I3C decoding and analysis

  • Opt. 5-SRMANCH

    Manchesterデコード／解析

  • Opt. 5-SRMDIO

    MDIOプロトコル・デコード／解析

  • Opt. 5-SRNRZ

    NRZ Protocol Decoder and Search

  • Opt. 5-SRONEWIRE

    1-Wireプロトコル・デコード／解析

  • Opt. 5-SRPM

    SPMI Power Management serial triggering and analysis

  • Opt. 5-SRPSI5

    PSI5シリアル・デコード／解析

  • Opt. 5-SRSDLC

    SDLC（Synchronous Data Link Control）デコード／解析

  • Opt. 5-SRSMBUS

    SMBusプロトコル・デコード／解析

  • Opt. 5-SRSPACEWIRE

    SpaceWire protocol decoding and analysis

  • Opt. 5-SRSVID

    SVIDプロトコル・デコード／解析

  • Opt. 5-SRUSB2

    ロースピード／フルスピード／ハイスピードUSB 2.0のシリアル・パケット・コンテンツのプロトコル・トリガとデコード

  • Opt. 5-SV-BW-1

    Increase Spectrum View Capture Bandwidth to 500 MHz

  • Opt. 5-SV-RFVT

    Spectrum View RF versus time analysis and trigger

  • Opt. 5-TDR

    Time domain reflectometry (TDR) measurements and analysis

  • Opt. 5-UDFLT

    ユーザ定義フィルタ作成ツール

  • Opt. 5-VID

    アナログ・ビデオ・トリガ（NTSC、PAL、SECAM）

  • Opt. 5-WBG-DPT

    ワイド・バンドギャップ（SiC/GaN）のダブル・パルス・テスト・アプリケーション

  • Opt. 5-WIN

    Windows 10 SSD追加

  • SUP5-WBG-DPT

    License; Wide Bandgap SiC/GaN Double Pulse test application; Node locked

  • SUP6-WBG-DPT

    License; Wide Bandgap SiC/GaN Double Pulse test application; Node locked

* 5-WINが必要な機能を示す

デジタル・チャンネルへのアクセス

アップグレード 概要 ご購入の詳細
TLP058型ロジック・プローブ 5シリーズMSOの1つのFlexChannelで8つのデジタル・チャンネルが使用可能 このプローブの見積り依頼

内蔵機能の追加

アップグレード 概要 ご購入の詳細
SUP5-AFG 任意波形／ファンクション・ジェネレータの追加 試用版ライセンスを請求する

見積り依頼
SUP5-DVM デジタル・ボルトメータ（DVM）／トリガ周波数カウンタの追加 製品登録していただくと、ソフトウェア・アップグレード・ライセンス・ファイルが提供されます。
今すぐご登録ください。
SUP5-RL-125M レコード長を125Mポイント／チャンネルに拡張 試用版ライセンスを請求する

見積り依頼
SUP5-RL-250M レコード長を250Mポイント／チャンネルに拡張 試用版ライセンスを請求する

見積り依頼
SUP5-RL-500M レコード長を500Mポイント／チャンネルに拡張 試用版ライセンスを請求する

見積り依頼
SUP5B-LNX オペレーティング・システムを内蔵したSSD（リムーバブル）追加 試用版は利用不可

見積り依頼
SUP5B-WIN Windows 10 を搭載したSSD（リムーバブル）追加 試用版は利用不可

見積り依頼

プロトコル解析の追加

アップグレード 概要 ご購入の詳細
SUP5-RFNFC NFCワイヤレス・プロトコル・デコードとサーチ 試用版ライセンスを請求する

見積り依頼
SUP5-SR8B10B 8B/10Bプロトコル・デコード／サーチ 試用版ライセンスを請求する

見積り依頼
SUP5-SRAERO 航空／宇宙通信用シリアル・トリガ／解析（MIL-STD-1553、ARINC429） 試用版ライセンスを請求する

見積り依頼
SUP5-SRAUDIO オーディオ・シリアル・トリガ／解析（I2S、LJ、RJ、TDM） 試用版ライセンスを請求する

見積り依頼
SUP5-SRAUTO 車載用シリアル・トリガ／解析（CAN、CAN FD、LIN、FlexRay） 試用版ライセンスを請求する

見積り依頼
SUP5-SRAUTOEN1 100BASE-T1車載用Ethernetプロトコル・デコード・ソフトウェア 試用版ライセンスを請求する

見積り依頼
SUP5-SRAUTOSEN 車載用センサ・シリアル・トリガ／解析モジュール（SENT） 試用版ライセンスを請求する

見積り依頼
SUP5-SRCOMP コンピュータ・シリアル・トリガ／解析（RS-232/422/485/UART） 試用版ライセンスを請求する

見積り依頼
SUP5-SRCPHY MIPI C-PHYプロトコル・デコード／解析 試用版ライセンスを請求する

見積り依頼
SUP5-SRCXPI CXPIプロトコル・デコード／解析 試用版ライセンスを請求する

見積り依頼
SUP5-SRDPHY MIPI D-PHY（CSI-2/DSI-1）デコード／解析 試用版ライセンスを請求する

見積り依頼
SUP5-SREMBD 組込みシリアル・トリガ／解析（I2C、SPI）。 試用版ライセンスを請求する

見積り依頼
SUP5-SRENET Ethernetシリアル・トリガ／解析（10BASE-Tおよび100BASE-TX） 試用版ライセンスを請求する

見積り依頼
SUP5-SRESPI eSPIプロトコル・デコード／解析 試用版ライセンスを請求する

見積り依頼
SUP5-SRETHERCAT EtherCATプロトコル・デコード／解析 試用版ライセンスを請求する

見積り依頼
SUP5-SREUSB2 eUSB2プロトコル・デコード／解析 試用版ライセンスを請求する

見積り依頼
SUP5-SRI3C MIPI I3Cのデコード／解析 試用版ライセンスを請求する

見積り依頼
SUP5-SRMANCH Manchesterデコード／解析 試用版ライセンスを請求する

見積り依頼
SUP5-SRMDIO MDIOプロトコル・デコード／解析 試用版ライセンスを請求する

見積り依頼
SUP5-SRNRZ NRZプロトコル・デコード／サーチ 試用版ライセンスを請求する

見積り依頼
SUP5-SRONEWIRE SpaceWireプロトコル・デコード／解析 試用版ライセンスを請求する

見積り依頼
SUP5-SRPM パワー・マネジメント・シリアル・トリガ／解析（SPMI）。 試用版ライセンスを請求する

見積り依頼
SUP5-SRPSI5 PSI5シリアル・デコード／解析 試用版ライセンスを請求する

見積り依頼
SUP5-SRSDLC SDLC（Synchronous Data Link Control）デコード／解析 試用版ライセンスを請求する

見積り依頼
SUP5-SRSMBUS SMBusプロトコル・デコード／解析 試用版ライセンスを請求する

見積り依頼
SUP5-SRSPACEWIRE SpaceWireプロトコル・デコード／解析 試用版ライセンスを請求する

見積り依頼
SUP5-SRSVID SVIDプロトコル・デコード／解析 試用版ライセンスを請求する

見積り依頼
SUP5-SRUSB2 USB 2.0シリアル・バス・トリガ／解析（LS、FS、HS）（HSの場合1GHz以上のモデルを推奨） 試用版ライセンスを請求する

見積り依頼

シリアル・コンプライアンス・テストの追加

アップグレード 概要 ご購入の詳細
SUP5-CMAUTOEN 車載用Ethernet（100BASE-T1および1000BASE-T1）自動コンプライアンス・テスト・ソリューション 試用版ライセンスを請求する

見積り依頼
SUP5-CMAUTOEN10 車載用Ethernet（10BASE-T1 Short Reach）自動コンプライアンス・テスト・ソリューション 試用版ライセンスを請求する

見積り依頼
SUP5-CMUSB2 USB 2.0自動プリコンプライアンス・テスト・ソリューション 試用版ライセンスを請求する

見積り依頼
SUP5-CMENET Ethernet（10/100/1000BASE-T）コンプライアンス・テスト・ソリューション 試用版ライセンスを請求する

見積り依頼
SUP5-CMENETML 5シリーズ用のマルチレーンEthernet （10BASE-T、100BASE-T、1000BASE-T）自動コンプライアンス・テスト（5-CMENETおよび5-WINが必要） 試用版ライセンスを請求する

見積り依頼
SUP5-DBLVDS 5シリーズMSOオシロスコープ用の自動LVDSテスト・ソリューション 試用版ライセンスを請求する

見積り依頼
SUP5-AUTOEN-BND 車載用Ethernetコンプライアンス、信号分離、PAM3分析、100BASE-T1デコード・ソフトウェア 試用版ライセンスを請求する

見積り依頼
SUP5-AUTOEN-SS TekExpress自動化プラットフォームを使用した信号分離ソリューション（最小帯域：1GHz） 試用版ライセンスを請求する

見積り依頼
SUP5-CMINDUEN10 産業用イーサネット（10Base-T1Lロング・リーチ）自動コンプライアンス・テスト・ソリューション 試用版ライセンスを請求する

見積り依頼
SUP5-PAM3 TekExpress自動化プラットフォームを使用したPAM3自動コンプライアンス・ソリューション（最低帯域：1GHz） 試用版ライセンスを請求する

見積り依頼

拡張解析の追加

アップグレード 概要 ご購入の詳細
SUP5-DPM 完全なデジタル電源管理解析／デバッグ・ソリューション（DPMBAS＋ジッタ解析／アイ・ダイアグラム解析のすべての測定機能を含む） 試用版ライセンスを請求する

見積り依頼
SUP5-DPMBAS 基本的なデジタル電源管理解析／デバッグ・ソリューション（電源シーケンス解析、トランジェント解析、リップル解析を含む） 試用版ライセンスを請求する

見積り依頼
SUP5-DJA DPOJET拡張ジッタ／アイ・ダイアグラム解析 試用版ライセンスを請求する

見積り依頼
SUP5-IMDA インバータ／モータ駆動解析 試用版ライセンスを請求する

見積り依頼
SUP5-IMDA-DQ0 インバータ／モータ／ドライブのDQ0解析 試用版ライセンスを請求する

見積り依頼
SUP5-IMDA-MECH インバータ／モータ／ドライブの機械的測定 試用版ライセンスを請求する

見積り依頼
SUP5-MTM マスク／リミット・テスト 試用版ライセンスを請求する

見積り依頼
SUP5-PWR パワー解析 試用版ライセンスを請求する

見積り依頼
SUP5-SV-BW-1 Spectrum Viewの取込帯域を500MHzに拡張 試用版ライセンスを請求する

見積り依頼
SUP5-SV-RFVT Spectrum ViewによるRF対時間解析／トリガ 試用版ライセンスを請求する

見積り依頼
SUP5-UDFLT ユーザ定義フィルタ作成ツール 試用版ライセンスを請求する

見積り依頼
SUP5-VID アナログ・ビデオ・トリガ（NTSC、PAL、SECAM） 試用版ライセンスを請求する

見積り依頼

帯域アップグレード

アップグレード 概要 ご購入の詳細
SUP5B-BW4 周波数帯域アップグレード（4つのFlexChannel入力を備えた5シリーズB MSO用）。オプションについては、データ・シートを参照。
  • 1GHzまでの拡張であればお客様でアップグレード可能です。
  • 2GHzの拡張の場合は、当社サービス・センターにてインストールを行う必要があります（Opt. IFCまたはIFCINが必要）。
  • 350MHzまたは500MHzから1GHzまたは2GHzへの周波数帯域アップグレードには、1チャンネルにつきTPP1000 1GHz受動プローブ1本が含まれます。
SUP5B-BW6 周波数帯域アップグレード（6つのFlexChannel入力を備えた5シリーズB MSO用）。オプションについては、データ・シートを参照。
SUP6B-BW8 周波数帯域アップグレード（8つのFlexChannel入力を備えた5シリーズB MSO用）。オプションについては、データ・シートを参照。
IsoVu™絶縁プローブ
データ・シートのリンク プローブ 概要 構成／見積り
データシート TIVP02 IsoVu（第2世代）光アイソレーション型差動プローブ、200MHz、TekVPI、2mケーブル、10：1（TIVPMX10X）チップが付属 構成と見積り
データシート TIVP02L IsoVu（第2世代）光アイソレーション型差動プローブ、200MHz、TekVPI、10mケーブル、10：1（TIVPMX10X）チップが付属 構成と見積り
データシート TIVP05 IsoVu（第2世代）光アイソレーション型差動プローブ、500MHz、TekVPI、2mケーブル、10：1（TIVPMX10X）チップが付属 構成と見積り
データシート TIVP05L IsoVu（第2世代）光アイソレーション型差動プローブ、500MHz、TekVPI、10mケーブル、10：1（TIVPMX10X）チップが付属 構成と見積り
データシート TIVP1 IsoVu（第2世代）光アイソレーション型差動プローブ、1GHz、TekVPI、2mケーブル、10：1（TIVPMX10X）チップが付属 構成と見積り
TIVP1L IsoVu（第2世代）光アイソレーション型差動プローブ、1GHz、TekVPI、10mケーブル、10：1（TIVPMX10X）チップが付属 構成と見積り
IsoVu™絶縁型電流プローブ
データ・シートのリンク プローブ 概要 構成／見積り
データシート TICP025 250 MHzテクトロニクス絶縁型電流プローブ 構成と見積り
データシート TICP050 500 MHzテクトロニクス絶縁型電流プローブ 構成と見積り
データシート TICP100 1GHzテクトロニクス・アイソレーション型電流プローブ 構成と見積り
パッシブプローブ（受動プローブ）
データ・シートのリンク プローブ 概要 構成／見積り
データシート TPP0500B 受動プローブ：500MHz、10：1、TekVPI 構成と見積り
データシート TPP0502 受動プローブ：500MHz、2：1、TekVPI 構成と見積り
データシート TPP1000 受動プローブ：1GHz、10：1、TekVPI 構成と見積り
パワーレール・プローブ
データ・シートのリンク プローブ 概要 構成／見積り
データシート TPR1000 1GHz、シングルエンドTekVPIパワー・レール・プローブ、TPR4KITスタンダード・アクセサリ・キットが付属 構成と見積り
データシート TPR4000 4GHz、シングルエンドTekVPIパワー・レール・プローブ、TPR4KITスタンダード・アクセサリ・キットが付属 構成と見積り
ロジック・プローブ
データ・シートのリンク プローブ 概要 構成／見積り
TLP058 5/6シリーズMSOオシロスコープ用8チャンネル汎用ロジック・プローブアクセサリ・キット付属 構成と見積り
低電圧プローブ：シングルエンド
データ・シートのリンク プローブ 概要 構成／見積り
データシート TAP1500 アクティブ・プローブ：1.5GHz、10：1、シングルエンド、TekVPI 構成と見積り
データシート TAP1500L 構成と見積り
データシート TAP2500 アクティブ・プローブ：2.5GHz、10：1、シングルエンド、TekVPI 構成と見積り
データシート TAP4000 4 GHz, Single Ended Probe with TekVPI interface 構成と見積り
低電圧差動プローブ
データ・シートのリンク プローブ 概要 構成／見積り
データシート TDP1500 差動プローブ：1.5GHz、1：1/10：1、+/-8.5V、TekVPI 構成と見積り
データシート TDP3500 差動プローブ：3.5GHz、5：1、+/- 2V、TekVPI 構成と見積り
データシート TDP4000 4 GHz, Differential Probe with TekVPI interface 構成と見積り
電流プローブ（カレント・プローブ）
データ・シートのリンク プローブ 概要 構成／見積り
データシート TCP0020 プローブ；AC/DC電流；20Amp；50MHz BW；TekVPIインタフェース；校正証明書 構成と見積り
データシート TCP0030A プローブ、AC/DC電流、30A DC、DC～120MHz、TekVPIインタフェース、トレーサブル校正証明書 構成と見積り
データシート TCP0150 電流プローブ：20MHz、5mA～212A、AC/DC、TekVPI 構成と見積り
高電圧プローブ・シングルエンド
データ・シートのリンク プローブ 概要 構成／見積り
データシート TPP0850 高電圧プローブ：800MHz、50：1、2.5 kV、シングルエンド、TekVPI 構成と見積り
高電圧差動プローブ
データ・シートのリンク プローブ 概要 構成／見積り
データシート TDP0500 差動プローブ：500MHz、5：1/50：1、+/- 42V、TekVPI 構成と見積り
データシート TDP1000 差動プローブ：1GHz、5：1/50：1、+/- 42V、TekVPI 構成と見積り
データシート THDP0100 差動プローブ；100 MHz TekVPI 差動高電圧プローブ 構成と見積り
データシート THDP0200 差動プローブ；200 MHz TekVPI 差動高電圧プローブ 構成と見積り
データシート TMDP0200 差動プローブ；200MHz TekVPI 差動電圧プローブ；TMPD0200型 構成と見積り
アクセサリ HC5
Datasheet / Manual 概要
表示（View） Manual 5シリーズMSO用ハード・キャリング・ケース
アクセサリ RM5
Datasheet / Manual 概要
表示（View） Manual 5シリーズMSO用ラックマウント・キット
アクセサリ TPA-20MHz
Datasheet / Manual 概要
TekVPIベースの20MHzフィルタ
Datasheet / Manual アクセサリ 概要
表示（View） Manual HC5 5シリーズMSO用ハード・キャリング・ケース
表示（View） Manual RM5 5シリーズMSO用ラックマウント・キット
TPA-20MHz TekVPIベースの20MHzフィルタ

テクトロニクスは、お買い上げいただいた機器の性能を長年高いレベルで保護し、維持できるよう、校正プランと保証延長プランを幅広くご用意しております。利点：

  • OEM品質を維持
  • ベンチ・サービスの優先ケア
  • 事故防止、貸出プログラム、その他プログラム機能のサポート
  • 各種の機器校正サービス・レベルとオプション

今すぐ投資して、不測のダウンタイムや支出を防いでください。お使いの機器へのサービス・プランの追加については、営業担当者にご相談ください。

5 Series

お客様の投資とアップタイムを保護

構成と見積り


サービス・プランの内容		 トータル保証サービス
（Opt.T3、T5）		 Tek Care
（Opt.R3、R5）
製品保証期間の延長
製造不備の保証
修理のつど無料で工場認定機器校正を実施（必要な場合）
国内送料無料
ベンチ・サービスの優先ケア
誤操作による故障（EOSおよびESD）に対応
不慮の事故による破損に対応
通常使用による磨耗や消耗に対応

確度を維持、アップデートして監査に合格

構成と見積り


サービスの内容：		 Z540
校正1		 ISO 17025
準拠1		 ISO 17025
認定
監査要件を満たすために必要な校正証明と校正ラベル
ファームウェアの更新（必要に応じて安全性および信頼性に関わる更新も実施²）
測定データについてメーカが定める手順²
テスト･データ オプション
校正記録の保管
トレーサビリティ
「不確かさ」の解析
ISO/IEC認定機関による個別検証（証明書にロゴを記載）

製品／オプション		 概要
テクトロニクス、Opt.C3 3年間の校正サービス。C3は、出荷後3年間に2回の校正を実施します。 必要に応じて、推奨される校正間隔でトレーサブル校正または機能検証が実施されます。保証期間には初回の校正に加えて、2年間の校正サービスが含まれます。
テクトロニクス、Opt.C5 5年間の校正サービス。C5は、出荷後5年間に4回の校正を実施します。 必要に応じて、推奨される校正間隔でトレーサブル校正または機能検証が実施されます。保証期間には初回の校正に加えて、4年間の校正サービスが含まれます。



1 地域によってはISO 9001の場合があります。

2つの工場認定サービスが標準で付属します。

一部制限事項があります。詳細は、 プログラムの条件 を参照してください。

5シリーズ以外の校正が必要ですか？

校正サービスをご覧ください

テクトロニクスは、あらゆるブランドの計測器の、認定取得済みの校正サービス・プロバイダであり、9,000社、14万台以上にサービスを提供しています。テクトロニクスは、世界各地に100ヶ所以上のラボを擁し、お客様の専任グローバル・パートナとして、OEM品質のカスタム校正プログラムを市場価格で提供しています。現場、現地引き取り／配送などのオプションをご用意しています。

テクトロニクスの校正サービス
