Цифровой запоминающий осциллограф TBS1000C

Цифровой запоминающий осциллограф TBS1000C — это компактный доступный по цене прибор, обладающий набором функций, универсальностью и надёжностью, которые необходимы для современных учебных заведений, инженеров-разработчиков встроенных систем и изобретателей-энтузиастов.  Особенностями прибора TBS1000C являются 7-дюймовый цветной экран WVGA, частота дискретизации до 1 GS/s, полоса пропускания от 50 MHz до 200 MHz и пятилетняя гарантия.  В прибор встроена система учебных курсов, включающая лабораторные работы с пошаговыми инструкциями для студентов. Система HelpEverywhere® предоставляет полезные рекомендации и подсказки, которые появляются при работе с интерфейсом пользователя и делают прибор более понятным для нового пользователя.
Посмотреть больше моделей осциллографов.

Новые функции и опции

Подробнее о настольных учебных тестовых системах на основе осциллографов Tektronix

Дисплей

До 200 МГц

Количество аналоговых каналов

2

Частота дискретизации

1 Гвыб/с

Гарантийные обязательства

5 лет



Digital storage oscilloscope display

Ускорение тестирования для решения проблем без проблем для бюджета

Осциллограф TBS1000C разработан с таким сочетанием функций и возможностей, которые обеспечивают быстрое обучения и начало работ при чрезвычайно доступной цене прибора.

  • Цветной 7-дюймовый экран WVGA с 15 горизонтальными делениями, на котором длина отображаемого сигнала в 1,5 раза больше
  • 32 автоматических измерения, обеспечивающие быстрое достоверное тестирование широкого спектра сигналов

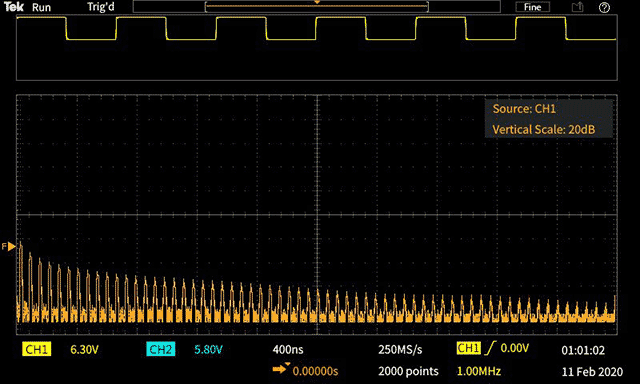

  • Двойное окно БПФ с одновременным отображением сигнала во временной и частотной области для лучшего понимания частотного спектра сигнала
  • Возможность отключения автоматической настройки, курсоров и измерений
  • Частотомер сигналов запуска
  • Возможность панорамирования и масштабирования для быстрого просмотра мельчайших подробностей сигнала в интересующей области
  • Многоязычный интерфейс пользователя — перевод на десять языков интерфейса и накладки на лицевую панель
  • Небольшие размеры и вес
  • Конструкция без вентилятора, обеспечивающая низкий уровень шума



Программные решения

В связи с быстрым переходом к удалённому и гибридному обучению компания Tektronix разработала ряд новых программных решений, помогающих обеспечить удалённый доступ, анализ данных, а также удалённый обмен данными и совместную работу.

Узнайте больше о каждом программном решении и о том, как оно может упростить удалённый доступ к лабораториям и повысить эффективность обучения.

Oscilloscope software
Education oscilloscope

Подготовка высококвалифицированных инженерных кадров при помощи мощных современных инструментов обучения

В каждом осциллографе TBS1000C есть специальные функции, упрощающие обучение, чтобы преподаватели могли сосредоточиться на основах инженерных дисциплин, а не на обучении работе с осциллографом.

  • Функция HelpEverywhere, предоставляющая экранные подсказки, объясняющие разные настройки прибора
  • Встроенное руководство, содержащее инструкцию по эксплуатации и основные сведения об осциллографе
  • Функция Courseware (Учебные курсы), выводящая на экран инструкции по лабораторным работам
  • Возможность отключения автоматической настройки, курсоров и автоматических измерений, чтобы преподаватели могли обучить студентов базовым положениям

Дальнейшее совершенствование осциллографов за счёт новых функций

  • Цветной 7-дюймовый экран WVGA с 15 горизонтальными делениями, на котором осциллограмма сигнала в 1,5 раза больше
  • Компактный дизайн; усовершенствованный интерфейс пользователя и программный интерфейс
  • Встроенная система учебных курсов, включающая лабораторные работы с пошаговыми инструкциями для студентов
  • Система HelpEverywhere® с рекомендациями и подсказками по всему интерфейсу пользователя
  • Режимы запуска и регистрации для диагностики и устранения неполадок в широком спектре устройств со смешанными сигналами
  • Преподаватели могут отключать автоматическую настройку, курсоры и автоматические измерения для более быстрого изучения базовых положений
Модель Полоса пропускания аналогового тракта Частота дискретизации Длина записи Количество аналоговых каналов Прайс-лист Configure And Quote
TBS1052C-EDU 50 MHz 1 GS/s 20k points 2 US $450 Конфигурация и ценовое предложение
TBS1052C 50 MHz 1 GS/s 20k points 2 US $580 Конфигурация и ценовое предложение
TBS1072C 70 MHz 1 GS/s 20k points 2 US $937 Конфигурация и ценовое предложение
TBS1102C 100 MHz 1 GS/s 20k points 2 US $1,280 Конфигурация и ценовое предложение
TBS1202C 200 MHz 1 GS/s 20k points 2 US $2,050 Конфигурация и ценовое предложение
Модель Полоса пропускания аналогового тракта Частота дискретизации Длина записи Количество аналоговых каналов Прайс-лист Configure And Quote
TBS1052C-EDU 50 MHz 1 GS/s 20k points 2 US $450 Конфигурация и ценовое предложение
TBS1052C 50 MHz 1 GS/s 20k points 2 US $580 Конфигурация и ценовое предложение
TBS1072C 70 MHz 1 GS/s 20k points 2 US $937 Конфигурация и ценовое предложение
TBS1102C 100 MHz 1 GS/s 20k points 2 US $1,280 Конфигурация и ценовое предложение
TBS1202C 200 MHz 1 GS/s 20k points 2 US $2,050 Конфигурация и ценовое предложение
  Tektronix
TBS1000C
Tektronix
TBS2000B
Дисплей 7 дюймов 9 дюймов (800x480)
Длина записи 20 тыс. точек 5 млн точек
К-во делений по горизонтали 15 15
Число каналов 2 2 или 4
Дисплей до 200 МГц до 200 МГц
Частота дискретизации Частота дискретизации до 1 Гвыб/с До 2 Гвыб/с
Автоматические измерения 32 32
Приложения Исследования, разработки и обучение Исследования, разработки и обучение
Решения для обучения Courseware в комплекте, встроено HelpEverywhere, отключаются автом. настройка, измерения, курсоры
Courseware в комплекте, встроены HelpEverywhere, ScopeIntro, отключаются автом. настройка, измерения, курсоры
Гарантийные обязательства 5 лет 5 лет
Digital storage oscilloscope applications for education

Обучение

Цифровой запоминающий осциллограф TBS1000C оснащён новыми функциями, позволяющими преподавателям уделять больше времени обучению основам инженерных дисциплин и тратить меньше времени на настройку и управление лабораторным оборудованием.

  • Встроенное ПО Courseware Lab Viewer
  • Система HelpEverywhere с экранными рекомендациями и подсказками по всему интерфейсу пользователя
  • Возможность самостоятельного отключения автоматической настройки, курсоров и измерений
  • Гарантия на пять лет в стандартной комплектации
  • Замок Кенсингтона

Встроенные системы

Используя цифровой запоминающий осциллограф TBS1000C при проектировании и отладке встроенных систем, инженеры-конструкторы могут работать с 7-дюймовым экраном WVGA с 15 горизонтальными делениями, на котором длина отображаемого сигнала в 1,5 раза больше.

  • Функции панорамирования и масштабирования обеспечивают быстрый и удобный просмотр мельчайших подробностей сигнала в интересующей области
  • 32 автоматических измерения используются для измерения самых распространённых параметров
  • Встроенная функция БПФ для быстрого анализа в частотном домене
TBS1000C oscilloscope display
Принадлежность HCTEK4321
Техническое описание Описание
Просмотр Техническое описание Жесткий кейс для транспортировки
Принадлежность TEK-USB-488
Техническое описание Описание
КОММУНИКАЦИОННЫЙ АДАПТЕР USB — IEEE488 (GPIB) ДЛЯ ПРИБОРОВ TEKTRONIX, СООТВЕТСТВУЮЩИХ USBTMC-USB488
Техническое описание Принадлежность Описание
HCTEK4321 Жесткий кейс для транспортировки
Просмотр Техническое описание TEK-USB-488 КОММУНИКАЦИОННЫЙ АДАПТЕР USB — IEEE488 (GPIB) ДЛЯ ПРИБОРОВ TEKTRONIX, СООТВЕТСТВУЮЩИХ USBTMC-USB488

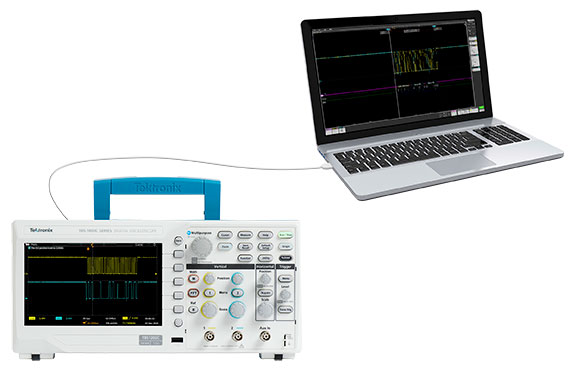

Перенесение на ПК функций осциллографа по анализу сигналов

Установив на ПК программное обеспечение TekScope PC, можно анализировать сигналы в любом месте в любое время. ПО может быть полезным для инженеров, преподавателей и студентов, которые смогут измерять и контролировать данные сигналов в любом месте, а также обмениваться данными с удалёнными коллегами по работе и учёбе.

  • Бесплатный базовый пакет с функциями извлечения и просмотра сигналов, курсорных и автоматических измерений, построения временных трендов, гистограмм и экраном спектра
  • Использование ПО в качестве наглядного/учебного пособия по работе с осциллографом и базовому анализу сигналов
  • Возможность базового управления прибором, передачи данных, анализа сигналов и декодирования протоколов на осциллографе TBS1000C/TBS2000B с лицензией TEKSCOPE-ENTRY
