Программируемые источники питания высокой мощности серии 2230G

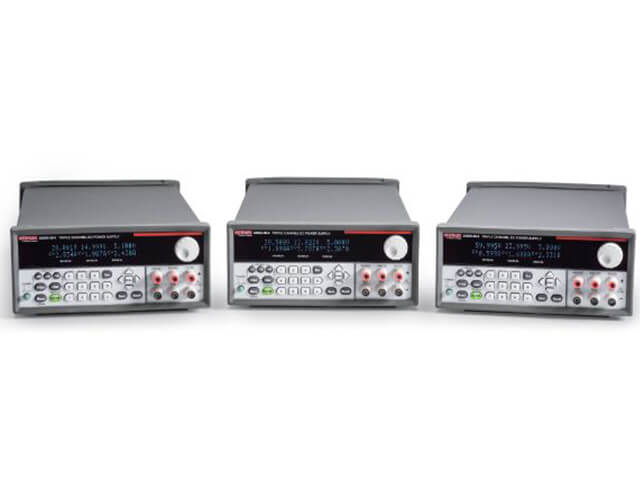

Источники питания серии 2230G — это компактные приборы высотой 2U и шириной на половину стойки, обеспечивающие выходную мощность до 375 Вт. 2230G-30-6 выдаёт ток до 6 A с двух каналов; 2230G-60-3 выдаёт напряжение до 60 В с двух каналов. Благодаря регулируемым, независимым и изолированным каналам, одного источника питания достаточно для испытания двух устройств с одним рабочим напряжением или одного устройства с несколькими напряжениями. Чтобы поднять напряжение до 60 В, последовательно соедините каналы с напряжением 30 В источника питания 2230G-30-6; чтобы поднять выходной ток до 15 А, соедините два или три его канала параллельно.
Посмотреть все источники питания постоянного тока »
Общие сведения о настольных источниках питания »



Электропитание

195 или 375 Вт

Макс. выходное напряжение

До 60 В

Макс. сила тока на выходе

До 6 А

Интерфейсы

USB, GPIB, RS-232

Независимые выходы, обеспечивающие контроль шума

Источники питания 2230G могут запитывать цепи с оптической или трансформаторной развязкой и различными опорными точками. Наличие изолированных каналов устраняет необходимость во втором источнике питания для подачи питания на одну из изолированных цепей. Кроме того, каждым каналом можно управлять (а также включать и выключать его) индивидуально; такое индивидуальное управление снижает шум в цепи.

Высокая точность выходных параметров

Каждый канал источника питания 2230G имеет базовую погрешность по напряжению 0,03 %. Шаг настройки и измерения составляет 1 мВ. Это гарантирует точную подачу запрограммированного напряжения на выходные выводы. Кроме того, провода дистанционного управления на каждом канале компенсируют падение напряжения из-за сопротивления испытательных выводов, гарантируя подачу запрограммированного напряжения на нагрузку.

Готовность к автоматизации

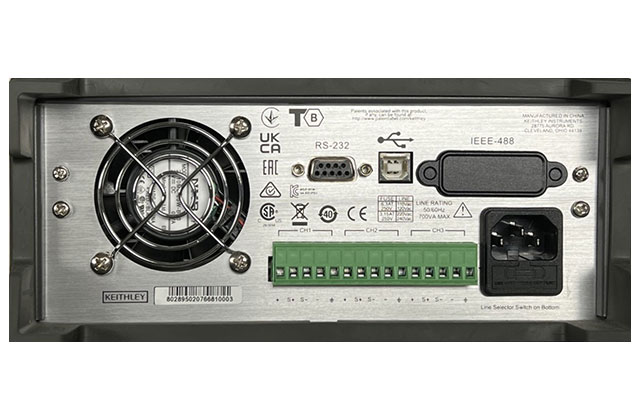

Благодаря интерфейсам USB, GPIB и RS-232 всеми функциями источника питания 2230G можно управлять с компьютера. Драйверы IVI и LabView облегчают управление устройством, регистрацию и анализ данных. С помощью этих драйверов или программных пакетов (например, MatLab) источник питания 2230G может работать в составе полуавтоматической или автоматической системы тестирования.

Модель Total Power Channel 1 and 2 Max V Channel 1 and 2 Max I Channel 3 Max V and I Прайс-лист
2230-30-3

195W

30 V

3A

5V @ 3A

US $1,770
Конфигурация и ценовое предложение
2230-60-3

375W

60V

3A

5V @ 3A

US $2,140
Конфигурация и ценовое предложение
2230-30-6

375W

30V

6A

5V @ 3A

US $2,140
Конфигурация и ценовое предложение
Модель Total Power Channel 1 and 2 Max V Channel 1 and 2 Max I Channel 3 Max V and I Прайс-лист
2230-30-3

195W

30 V

3A

5V @ 3A

US $1,770
Конфигурация и ценовое предложение
2230-60-3

375W

60V

3A

5V @ 3A

US $2,140
Конфигурация и ценовое предложение
2230-30-6

375W

30V

6A

5V @ 3A

US $2,140
Конфигурация и ценовое предложение

Управление приборами с персонального компьютера

Сократить сроки внедрения инноваций можно за счёт повышения скорости тестирования и измерений при помощи ПО KickStart. Предназначенное для ПК программное обеспечение KickStart для управления приборами значительно ускоряет настройку, выполнение тестов и визуализацию данных. ПО KickStart обеспечивает мгновенное построение графиков и отображение статистических сводок на основе данных в таблице показаний, чтобы специалисты могли быстрее анализировать данные и принимать необходимые решения.

  • Тестирование на настольных приборах разных типов: независимо друг от друга или одновременно
  • Автоматический экспорт данных для долгосрочной регистрации
  • Быстрое повторение тестов с использованием сохранённых настроек тестирования
  • Встроенные функции построения графиков, сравнения и статистики, помогающие быстро обнаруживать отклонения при измерениях и тренды
  • Настройка тестирования при помощи смоделированных приборов и, при возможности, переключение на реальные приборы
Узнать, как
