TekScope™ PC解析ソフトウェア

数々の受賞に輝く優れたオシロスコープの解析機能をPCで利用できます。いつでもどこでも波形を解析できます。基本ライセンスでは、オシロスコープにリモート・アクセスしながら、波形の表示や解析、さまざまな種類の測定、一般的なシリアル・バスのデコードを行うことができます。拡張ライセンス・オプションでは、マルチスコープ解析、より多くのシリアル・バス・デコード・オプション、ジッタ解析、パワー測定などの機能が追加されます。



TekScopeは専用サイトでユーザ登録後にダウンロードできます。新規ご登録はこちらから。すでに登録されている場合は、ここでログインしてください。

価格は以下のライセンス・オプション・タブをご覧ください。本件のお問い合わせはこちら から

今すぐご登録ください

TekScope PC解析ソフトウェア
Tekscope PC-Analysis Software

リモート・オシロスコープに簡単にアクセス

TekScope PCソフトウェアを使用して、テクトロニクスのオシロスコープにリモート・アクセスできます。TEKSCOPE-STARTERライセンス・オプションでは、以下のことができます。

  • 波形の表示やさまざまな種類の測定/演算/プロットの実行
  • 当社の最新モデルのオシロスコープを使用した、基本的な計測器の制御、波形転送、解析をリアルタイムで実行(詳細についてはデータ・シートを参照)
  • 最も一般的なシリアル・プロトコルをデコード:I2C、SPI、RS-232/422/485/UART

オシロスコープを使用しないオシロスコープ解析

オシロスコープを使用しなくても、同じように波形を解析することができます。いつでも、どこでも作業に取り組むことができます。

  • 当社または他社のオシロスコープの波形ファイルの解析
  • 当社のオシロスコープにリモート接続し、リアルタイムでデータを取得

チーム、顧客とのデータ共有

静止画であるスクリーンショットを何枚も送信する代わりに、データセット全体を送りましょう。仲間のエンジニアは、実際にオシロスコープの前に座っているかのように波形を再スケーリングし、測定できます。

複数のオシロスコープの波形を同期

4台のオシロスコープを1台の仮想計測器にします。一つの設定で複数のオシロスコープのデータを同一画面に表示し、解析します。

  • チャンネルの再配置
  • チャンネルのグループ化
  • パン/ズーム
  • カーソルまたは自動測定の追加
TekScope

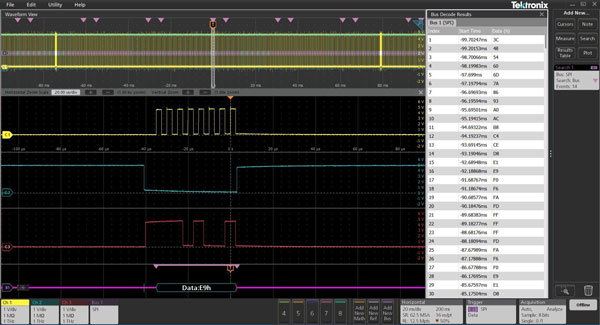

Detail of TekScope PC software decoding an SPI serial bus

高度な解析機能 -- オシロスコープの機能を拡張

バス・デコード、スペクトラム解析、ジッタ解析などの高度な機能により、オシロスコープで利用可能な解析機能を強化します。

  • 4/5/6シリーズMSOと同じ直感的なユーザ・インタフェースを採用
  • ほとんどの波形ファイルをサポート (.wfm、isf、.csv、.h5、.tr0、.trc、.bin)
  • ニーズに合わせて必要なオプションを追加できる柔軟なライセンス方式

スタータ

US $209

サブスクリプション

US $524

永久

  • 波形表示/解析、標準測定、基本/拡張演算オプション、基本/拡張プロット・オプション、幅広いファイル形式、FastFrameセグメント・メモリ、多言語対応
  • I2C、SPI、RS-232/422/485/UARTバスでのシリアル・デコード、サーチ、およびイベント・テーブル解析
  • 1台のオシロスコープへのリモート・アクセス(テクトロニクス製オシロスコープのほとんどの機種をサポート)

カタログを見る

ライセンス・オプションを選択して続行

プロ

US $419

サブスクリプション

US $1,050

永久

  • スタータ・バンドルが付属
  • さらに、以下のバンドルを選択可能

プロまたはアルティメットのソフトウェア・バンドルには、1年間のメンテナンスが含まれます。

カタログを見る

航空宇宙

  • ジッタ解析
  • マスク/リミット・テスト
  • Mil-Std-1553
  • ARINC429
  • SpaceWire
  • NRZ
  • Manchester

ライセンス・オプションを選択して続行

自動車

  • ジッタ解析
  • マスク/リミット・テスト
  • インバータ/モータ・ドライブ解析
  • MDA DQ0
  • IMDA MECH
  • WBG-DPT
  • CAN
  • CAN FD
  • LIN
  • FlexRay
  • 100BASE-T1
  • SENT
  • PSI5
  • I3C

ライセンス・オプションを選択して続行

電源出力

  • 拡張電源解析
  • デジタル電源管理解析
  • 磁気解析
  • 周波数応答解析
  • インバータ/モータ・ドライブ解析
  • MDA DQ0, IMDA-MECH, WBG-DPT/機械測定
  • SPMI
  • SVID

ライセンス・オプションを選択して続行

シリアル・デコード

  • CAN
  • CAN FD
  • LIN
  • FlexRay
  • USB 2.0
  • eUSB2.0
  • Ethernet
  • eSPI
  • I3C
  • NRZ
  • SPMI
  • MDIO
  • SVID
  • SDLC
  • 8B/10B
  • オーディオ
  • MIPI C-PHY
  • MIPI D-PHY
  • SpaceWire
  • Manchester
  • 1-Wire
  • SMBus
  • EtherCAT

ライセンス・オプションを選択して続行

アルティメット

US $524

サブスクリプション

US $1,360

永久

  • スタータ・バンドルとすべてのプロ・バンドル
  • マルチスコープ解析ソリューション - 1つの画面でリモート・アクセスと複数のオシロスコープへの同時同期が可能
  • Spectrum View RF対時間解析 - Spectrum Viewの取込帯域幅を拡張
  • ユーザ定義フィルタ搭載

プロまたはアルティメットのソフトウェア・バンドルには、1年間のメンテナンスが含まれます。

カタログを見る

ライセンス・オプションを選択して続行

TekScope PC ソフトウェアの機能およびオプションは、オシロスコープのオプションと同様の機能を提供可能ですが、別でライセンスをご購入いただく必要があります。 PCベースで解析を行うには、TekScopeのライセンスが必要です。オシロスコープにオプションがインストールされている必要はありません。TekScopeのライセンスは、オシロスコープに機能をインストールするものではありません。また、オシロスコープのオプションでは、TekScopeの拡張機能は利用できません。
