超高速データ転送を実現するTekHSI
TekHSIは、測定器からコンピュータへのデータ転送速度を向上させることを目的に、ゼロから設計され開発されました。TekHSIは、Googleの最新のRPCアーキテクチャをベースとしています。
- ほぼ物理的に近い（イーサネット/USB）リンク飽和速度でデータをコンピュータに転送することに注力
- Tektronix 4/5/6シリーズMSOとTekScope PC（オフラインおよびリモート解析用のGUIベースのオシロスコープ・アプリケーション）をサポートする最新のオシロスコープ・ファームウェアの基本機能として無償で提供
- Pythonライブラリ（近日公開予定）：「pip install tekhsi」と新しいデータ変換ライブラリ「tm_data_types」すべて無償！従来のVISA/SCPIベースのCurveおよびCurveStreamよりもはるかに高速
TekHSIテクニカルブリーフもご参考にご覧ください。
TekHSIの使い方

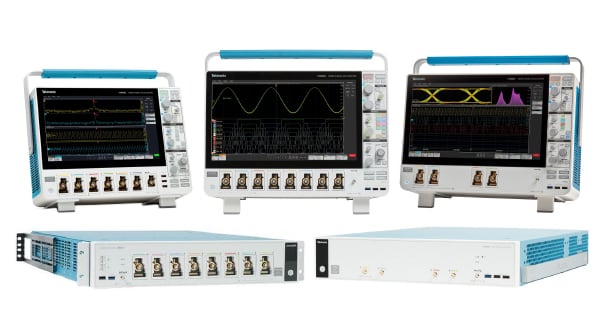

TekHSIを使用する最も簡単な方法は、お使いのTektronix 4、5、または6シリーズ（Bシリーズとロー・プロファイルシリーズを含む）MSOを最新のファームウェアにアップグレードすることです。その後、ニーズに応じてクライアントオプションを選択してください。以下にいくつかのクライアント例を示します。
- TekScope PC v2.10以降は、TekHSIをネイティブサポートしており、ユーザー体験を劇的に向上させます。
- TekScope PCは、オフラインおよびリモートでのオシロスコープのような分析機能を備えた優れたオシロスコープ・アプリです。「Act on Event」機能を使用して長期的なデータ・ロギングを実行したり、最大4台のオシロスコープ（各8チャンネル）と接続したりと、すべてをオンラインやリモート操作できます。
- TekHSIと「tm_data_types」のPythonライブラリを使えば、自動化プロジェクトに組み込むことができるようになります。
高速インターフェース接続とシーケンシング

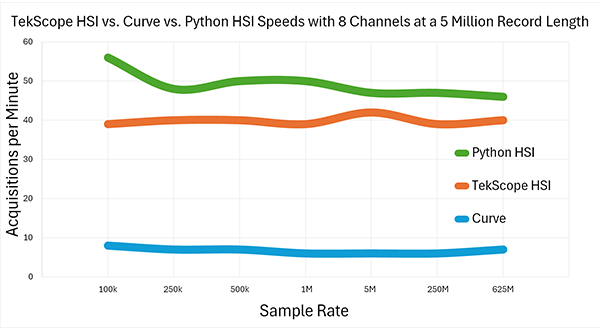

TekHSIでデータ転送を5倍高速化
TekHSIは、測定のデータ転送体験を大幅に改善します。1Mサンプル・レートにおいて、CURVEと比較した場合、1分あたりの取得回数はTekScope PCで4倍、TekHSI Pythonドライバーで5倍高速化しています。GUIベースのリモート解析ツールであるTekScope PCは、パフォーマンス向上のために、より多くのCPUコアとスレッド数を活用します。
データ・スループットの改善
Pythonライブラリにより、TekHSIを自動化プロジェクトに統合するプロセスが簡素化されます。
TekHSIのインストール
# install tekhsi
pip install tekhsi
使用開始の例：
from tm_data_types import AnalogWaveform, write_file
from tekhsi import TekHSIConnect
addr = "192.168.0.1" # Replace with the IP address of your instrument
# Connect to instrument, select channel 1
with TekHSIConnect(f"{addr}:5000", ["ch1"]) as connect:
# Save data from 10 acquisitions as a set of CSV files
for i in range(10):
with connect.access_data():
wfm: AnalogWaveform = connect.get_data("ch1")
# Save the waveform to a file
write_file(f"{wfm.source_name}_{i}.csv", wfm)
