7シリーズDPO デジタル・フォスファ・オシロスコープ
7シリーズDPOは、世界初となる8チャンネル・オシロスコープを実現。チャンネルあたり8 GHz～25 GHzの周波帯域を備え、複雑なマルチチャンネル・システムにおいて新たなレベルの可視化を提供します。
4チャンネルまたは8チャンネル構成が選択可能で、卓越した信号忠実度、高ENOB、低ノイズ／低ジッタ、高速測定スループット、そして受賞歴のあるTekScope®ユーザ・インタフェースを兼ね備えています。
7シリーズDPOは、要求の厳しい高速シリアル、高エネルギー物理、広帯域RFアプリケーション向けに設計されています。TekConnect™プローブおよびアダプタと互換性があります。
最大25GHz
最大125 GS/s
最高2G
12ビット

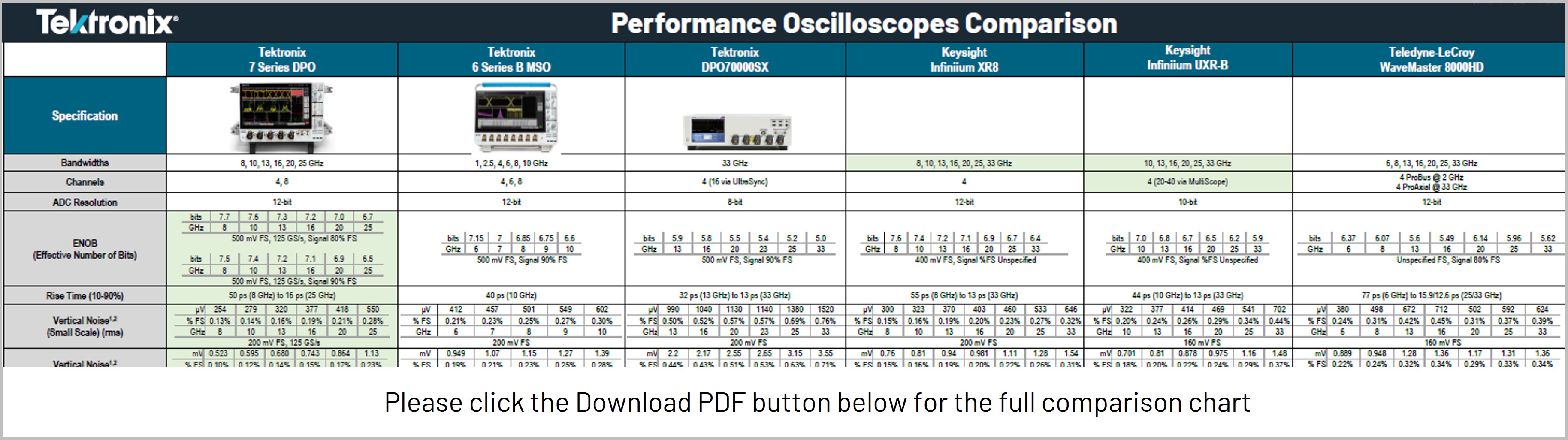

7シリーズDPOを知る
7シリーズDPOを知る
- 直感的なTekScopeユーザ・インタフェースにより、操作方法を短時間で習得
- 最小のノイズと最高の有効ビット数（ENOB）でテスト・マージンを最大化
- 強力な測定システム
- 高速かつ正確なジッタ測定
- データ転送を10倍高速化して時間を節約
- QuietChannelテクノロジで信号忠実度を最大化
世界初、8チャンネル25GHzオシロ
チャンネルあたり25GHzという業界最高クラスのチャンネル密度と柔軟な取込モードにより、測定ニーズに合わせてチャンネル数、サンプル・レート、ノイズ性能を最適化できます。
特長：
- ラックマウント用途において、チャンネル密度と最高レベルの信号忠実度の両方が極めて重要となる場合に、比類のない柔軟性を発揮します。125GS/sで4チャンネル、または62.5GS/sで8チャンネルを選択可能
- 2.92mm Planar Crown® 50Ωコネクタ・システムと4つのTekConnect™チャンネルを使用し、4チャンネルの迅速な接続／切断が可能
- 8チャンネルで2倍のセンサー・カバレッジをキャプチャ、またはシングルショット実験において4チャンネル・モードで125GS/sのサンプル・レートによりパフォーマンスを最大化
- 各チャンネルの独立した制御と解析を行い、位相同期タイミングでRF信号やその他のアナログ信号を同時に取り込むことで、システムレベルの可視性を実現します
- テスト・セットアップの簡素化、比類のないスループット、より厳密な同期により、マルチレーン・シリアル・バスのテストと特性評価を高速化
低ノイズ、高ENOB ― 比類のない正確な測定結果
低ノイズと高有効ビット数（ENOB）でテスト・マージンを最大化。独自のTek85低ノイズ・プリアンプ、Tek79 12ビットADC、先進のDSPアルゴリズムにより、極めて優れた測定確度、感度、精度を実現し、正確な取り込みと測定を可能にします。
特長
- 低振幅信号を低ノイズで解像および測定（8GHzで523µV（0.10% FS）～ 25GHzで1.13 mV（0.23% FS）、500mVフルスケール）
- 高い有効ビット数（ENOB）により、高分解能の信号デジタイズを実現します（8GHzで7.7bit ～ 25GHzで6.7bit、125 GS/s、500mVフルスケール、信号はフルスケールの80%）。詳細については、データ・シートを参照してください。)
- QuietChannel™ テクノロジは、チャンネル損失を補償する能動型CTLE（Continuous Time Linear Equalization）を用いて、オシロスコープの信号経路ノイズをさらに低減
- 内蔵の全自動信号経路補正（SPC）が、内部ゲイン、オフセット、周波数応答を調整。ユーザ操作なしで、最適な測定確度を確保します。
詳細はこちらをご覧ください。
11倍のスループットでテスト時間を最小化
内蔵の10Gbps SFP+ポートとTekHSI™テクノロジにより、7シリーズDPOは大容量波形データセットをPCへ最大11倍のスループットで転送可能。波形取り込みと解析を並行処理でき、ワークフローを高速化します。
特長
- TekHSI 技術は gRPC低遅延フレームワークをベースとして、リンクの物理帯域幅にほぼ匹敵する速度でフェッチとストリーミング転送を実現。提供される C# および Python ライブラリに対応
-
10Gbps SFP+ ポートは、RJ-45 電気、光ファイバ、またはダイレクト・アタッチのトランシーバ・モジュールを選択可能
-
TekScope PC software は、この高速インタフェースをネイティブにサポートし、オフライン／リモートでのオシロスコープ同等の解析機能を提供
詳細はこちらをご覧ください。
数々の受賞に輝くユーザ・エクスペリエンスで、より速く結果へ到達できます。
特長
- 優れた視認性と使いやすさを実現する大型の15.6型1080pタッチスクリーン
- 2、3、4、5、6シリーズ・オシロスコープで共通の受賞歴のあるTekScope UI体験により、学習時間を短縮
- 階層を最小化した整理されたメニュー構造により、設定にすばやく移動し、機器をセットアップし、測定を構成し、取得データを移動できます。
- タッチ操作に最適化された応答性の高いタッチスクリーンにより、波形探索と高度な解析が容易になります。
- ワンボタンのジッタ測定サマリにより、主要プロット、ダイアグラム、測定結果のセットアップを複数チャンネルにわたって簡素化
- リムーバブルSSD上の組み込みOSまたはWindows OSを選択可能
詳細はこちらをご覧ください。
同梱品
- ハード・キャリング・ケース（HC7B）
- アクセサリ・ケース
- TCA292D型TekConnect™‐2.92mm変換アダプタ 5個
- Planar Crown™‐2.92mm変換アダプタ×4（DPO718AXのみ）
- 同軸ケーブル用バッキング・レンチ・カード・ツール（5枚セット）
- トルク・レンチ、8.0インチ／ポンド
- 帯電防止用リスト・ストラップ（調整式）、コイル・コード（6フィート）
- オプションの7-WIN SSD用スロット（組み込みOS SSDが機器にインストール済み）
- 前面カバー
- 電源ケーブル
- 詳細な内蔵オンライン・ヘルプ
- 英文校正証明書
- 機器1年保証
フォトニック・ドップラ速度測定装置
新しい8チャンネル・モデルにより、シングル・ショット・アプリケーションの測定確度が向上します。8チャンネルでセンサーのカバー範囲を2倍に拡大、または
4チャンネル・モードで125 GS/sのサンプル・レートによりパフォーマンスを最大化します。Tektronixの優れたシングル・ショット信号忠実度の伝統に基づき、イベントを正確に表現するために必要な周波帯域とサンプル・レートを実現します。
特長
- 新しい8チャンネル・モデルは、サンプル・レート62.5GS/sで実験のカバー範囲を2倍にするか、4チャンネルで125GS/sの高速サンプル・レートを選択できる柔軟性を備えています
- 低ノイズと高ENOBにより速度の不確かさを低減し、最高の信号忠実度を実現。最大2Gのロング・レコード長により、長時間にわたるシングル・キャプチャが可能
- チャネル間の高精度なタイミング安定性により、正確な多チャンネル測定を確保
- TekHSI™と10Gbps SFP+ポートを使用して、外部コンピュータへ最大11倍高速にデータ転送。接続されたクライアントにデータをプッシュし、可能な限り迅速にデータがオフロードされるようにします
- 7シリーズDPO を低遅延（<20 ns）のトリガ入出力で他機器と厳密に同期
詳細はこちらをご覧ください。
先端研究における診断
高エネルギー物理、粒子加速器、光学およびRF診断機器、天体物理学の電波検出、プラズマ／核融合研究、材料・爆発物研究などに最適なツール。世界初、チャンネルあたり25GHzの8U 8チャンネル・デジタイザにより、豊富なデータセットと高精度なモデルを実現します。
特長
- 業界トップクラスのENOBにより、速度および位置の誤差を低減します。
- 比類のないチャンネル密度、サンプル・レートの柔軟性、精度を実現。125GS/sのサンプル・レートで4チャンネル（低ノイズ）、または62.5GS/sで8チャンネル（チャンネル数2倍、例：センサ・カバレッジの拡大など）に対応
- 低遅延（<20 ns）のトリガ入出力機能を使用して、デジタイザを他機器と厳密に同期
- 125GS/sのサンプリング速度、低ノイズ、高ENOB、そして最大2Gのロング・レコード長を組み合わせることで、最高精度のタイミング分解能を実現し、長時間の信号取込みを可能にします。
詳細はこちらをご覧ください。
高速シリアル適合性試験とデバッグ
最新および次世代規格に対応した試験で、製品化までの時間を短縮。自動コンプライアンス試験ソフトウェアが、セットアップ、測定、リミット照合、詳細レポート作成まで一括管理。
特長
- PCIe、USB、DisplayPort、HDMI、DDR、LPDDR、C-PHY、D-PHYなどに対応する高速自動コンプライアンス試験ソフトウェアで時間を節約
- 詳細なジッタ細分化機能、比類のない柔軟性、可視化機能を備えた、包括的なジッタ／アイ・ダイアグラム解析（Opt. DJA）を実現します。同じ、または異なるクロック・リカバリ設定を使用して複数の信号を同時解析し、結果を容易に比較できます。
- 低ノイズと低固有ジッタでテスト・マージンを最大化
- TekHSI機能と10Gbps SFP+ ポートにより、外部コンピュータへ最大11倍高速でデータ転送。接続されたクライアントへ即時にデータをプッシュし、可能な限り迅速にデータをオフロードします。
- 同一オシロ上の8つの同期高速チャンネルにより、マルチレーン・シリアル・バスのテストと特性評価を高速化
詳細はこちらをご覧ください。
ワイドバンドRFシステム
電子戦、マルチエミッタ環境、レーダ、指揮通信制御、衛星通信、SIGINTにおける広帯域RF信号の測定・解析に対応。業界トップクラスのDANL、SFDR、EVM、位相ノイズを実現。高速データ転送、容易な信号接続を可能にする8チャンネル、オフライン解析の柔軟性など、オシロならではの利点を活用できます。
特長
-
RF信号やその他のアナログ信号を位相同期タイミングで同時に取込み、各チャンネルを個別に制御・解析することで、システムレベルの可視性を実現します。
-
各チャネルの独立した設定により、システム統合における相互依存の問題を迅速に解決し、8つすべてのチャネルで信号を解析します
-
SignalVu-PCソフトウェアを使用して、脅威とシステム応答を最大8チャンネルで同時に取込み、包括的なパルス特性評価を行うことができます。
-
SignalVu-PCソフトウェアとオシロ環境の緊密な統合により、RFパルスの精密な特性評価や、アナログ／デジタルRF変調の包括的な解析を迅速に実行
詳細はこちらをご覧ください。
各オプションは、ノードロック・ライセンスまたはフローティング・ライセンスとして利用可能です。フローティング・ライセンスの価格については、担当のアカウント・マネージャまでお問い合わせください。
内蔵機能の追加
| アップグレード | 概要 | ご購入の詳細 |
|---|---|---|
| 7-LNX-UP | 組み込み OS搭載のリムーバブルSSD（計測器に 1 台標準付属）を追加可能（ユーザ・アップグレード）。 | お問い合わせ |
| 7-WIN-UP | Microsoft Windows 10 オペレーティング システム ライセンス付きのリムーバブルSSD（オプション）を追加可能（ユーザ・アップグレード）。 | お問い合わせ |
| 7-RL-1 | ライセンス; レコード長を最大 1G/ch に拡張; 電子ダウンロード提供; ノードロック | お問い合わせ |
| 7-RL-2 | ライセンス; レコード長を最大2G/chに拡張; 電子ダウンロード提供; ノードロック | お問い合わせ |
| 7-RL-1T2 | ライセンス; レコード長を 1G/ch から最大 2G/chに拡張; 電子ダウンロード提供; ノードロック | お問い合わせ |
| 7-SIM-UP | ライセンス; シグナル・インテグリティ・モデリング – SIM から SIMA へのアップグレードでイコライゼーションおよび CDRを有効化; 既存のSIMライセンスが必要（SIM と SIMA は相互排他）; 電子ダウンロード提供, ノードロック | お問い合わせ |
| Opt. 7-FRQCNT | ライセンス; 周波数カウンタ‑タイマ; 電子ダウンロード提供; ノードロック | 登録後にソフトウェア アップグレード ライセンス キーを提供します。 今すぐ登録 |
帯域アップグレード
| アップグレード | 概要 | ご購入の詳細 |
|---|---|---|
| 7-BWAX4 | 7シリーズDPO714AX 向け周波数帯域アップグレード | お問い合わせ |
| データ・シートのリンク | プローブ | 概要 | 構成／見積り |
|---|---|---|---|
| データシート | P7625 | 25GHz低ノイズTriModeプローブ（アクセサリ付属） | 構成と見積り |
| データシート | P7633 | 33GHz低ノイズTriModeプローブ（アクセサリ付属） | 構成と見積り |
| データシート | P7708 | 8GHz TriModeプローブ（TekFlexコネクタ技術、TekConnectインタフェース対応） | 構成と見積り |
| データシート | P7713 | 13GHz TriModeプローブ（TekFlexコネクタ技術、TekConnectインタフェース対応） | 構成と見積り |
| データシート | P7716 | 16GHz TriModeプローブ（TekFlexコネクタ技術、TekConnectインタフェース対応） | 構成と見積り |
| データシート | P7720 | 20 GHz TriModeプローブ（TekFlex™コネクタ、TekConnectインタフェース対応） | 構成と見積り |
| データシート | TDP1500 | 差動プローブ：1.5GHz、1：1/10：1、+/-8.5V、TekVPI | 構成と見積り |
| Datasheet / Manual | アクセサリ | 概要 |
|---|---|---|
| 表示（View） Manual | RM7 | 7シリーズDPO用ラック・マウント・キット |
| 表示（View） データシート | TCA292D | 2.92 mm TekConnectアダプタ |
テクトロニクスは、お買い上げいただいた機器の性能を長年高いレベルで保護し、維持できるよう、認定機器校正を含む各種の工場サービス・プランをご用意しております。サービス内容：
- ダウンタイムと予期せぬ出費を最小化する 延長保証、トータル保証、エンタープライズ（代替機）プラン
- 工場機器校正プランにより、測定の品質を保ち、計測器の寿命を延長します。
- ISO認定校正に加え、Tektronixの業界最高水準を維持する専門的な機器校正を提供しています。
- 工場認定の高品質サービス。
今すぐ投資して、不測のダウンタイムや支出を防いでください。お使いの機器へのサービス・プランの追加については、営業担当者にご相談ください。
当社の工場保証は、製造不良や設計上の欠陥をカバーしています。さらに、保証を延長し高額修理を回避できる各種サービス・プランをご用意しています。用途に合うプランを選択してください（4 年または 6 年）。
延長保証
延長保証で突発修理 1 回分の費用を最大 80%節約します。低く予測可能なコストと簡単な手続きで安心です。
延長保証の内容：
- 製造不良に起因する修理費（部品／工賃／返送送料）を全額カバー
- 事前確定価格で総所有コスト（TCO）を削減
- 修理サービスは90日間保証
- すべての修理に工場検証校正（Factory Verified Calibration）を付帯
トータル保証
トータル保証は工場保証を超える包括プランです。 電気的にセンシティブ／高リスク環境での使用でも、機器の潜在的リスクを排除できます。
トータル保証では、延長保証と同等の特典に加え、以下を提供します：
- 静電気放電（ESD）による損傷をカバー
- 電気的過応力（EOS）による損傷をカバー
- 偶発的な損傷をカバー
-
年次機器校正。契約期間中は、詳細データレポートを含む工場校正、またはISO認定校正のいずれかを実施（選択プランの期間により合計 4～5 回）
-
Tektronix設計のトランジット・ハードケースがプランに含まれます。 輸送ダメージを避け、機器を安全・確実に搬送
-
未使用の修理枠は更新割引の対象(6)
| 工場サービスプラン名(1) |
製品保証 計測器に同梱 |
延長保証
保証を延長し投資を保護 |
トータル保証Plus 最大 60% 節約、突発的なダウンタイムを回避 |
|---|---|---|---|
| サービス・オプション | 標準の保証 | R4、R6 | T4PLUS、T6PLUS |
| 対象範囲 | 12か月 | 4年、6年 | 4年、6年 |
| 製造不良、故障からの保護 | |||
| 注文書や事務手続き不要の、迅速で簡単なサービス開始 | |||
| 全修理に工場検証校正を無償で付帯 (2) | |||
| 工場保証の延長 (3) | |||
| ユーザ起因の電気的過応力（EOS）／静電気放電（ESD）による損傷 (4) | |||
| 偶発的な損傷 (5) | |||
| 契約期間中、工場校正（全データ・レポートを含む）またはISO認定機器校正のいずれかによる年次機器校正サービス | |||
| Tektronix設計の輸送ケース (6) | |||
| 未使用の修理枠は更新割引の対象 (7) | |||
| 推定節約金額 (8) | 15-30％ | 35-45% | 40～60％ |
注：
(1) サービス・プランは新規ご購入時（POS）に同時購入いただけます。 延長保証は、機器の保証期間内であれば販売後の追加購入が可能です。 トータル保証プランは保証満了後でも購入可能です。 すべてのサービス・プランには、当社の Terms & Conditions webpage に掲載の Tektronix Worldwide Terms & Conditions が適用されます。
(2) 工場検証校正には、必要に応じてファームウェア更新と調整が含まれます。7シリーズのオシロスコープでは、ISO/IEC 17025準拠の校正（データおよび証明書付き）が利用可能です。 許容範囲外の校正に対する機器調整、本体上のファームウェア／ソフトウェア更新を含みます。 外観修理と徹底的なクリーニングを含みます。 地域によりサービス内容が異なる場合があります。詳細は最寄りのサービス・センタへお問い合わせください。
(3) 製造不良に起因する修理費（部品・工賃・返送送料）を全額カバーします。 保証対象外の損傷は対象外です。
(4) & (5) 各プランは、機器 1 台あたり年間最大 2 件の EOS／ESD／偶発的損傷をカバーします。除外事項は Tektronix Worldwide の Terms & Conditions of Service Plan に記載されています。
(6) Tektronix 設計の HC7 トランジットケースは、Tektronix からご購入いただけます。
(7) 未使用の修理枠はプラン更新時に最大 20% の割引対象となります（3 年間で修理 1 回の場合は 10%、6 年間で修理 0 回の場合は 20%）。
(8) 節約金額は校正／修理 1 件あたりについて、業界平均の現場故障率と現行のオンデマンド・サービス価格に基づく推定値です。実際のご利用状況や発生時期により上下します。すべての数値は一般的な前提に基づく推定であり、実使用により変動します。プラン更新割引は含みません。
確度を維持、アップデートして監査に合格
当社の工場機器校正プラン（認定機器校正を含む）により、測定結果の品質と各種規格への適合を確保します。費用対効果に優れたプリペイド機器校正プランでは、工場訓練を受けた技術者が年次点検を実施します。機器の有用寿命を延ばし、正確な測定と結果を確保しつつ、突発的な故障やダウンタイムから保護します。
当社の工場校正プランに含まれる内容：
- 事前確定の料金で総所有コストを削減
- 許容範囲外の校正に対する計測器調整
- オシロスコープ本体のファームウェア／ソフトウェア更新
- 定期予防保守の全チェックポイント
- 外観修理と徹底的なクリーニング工程
- 1 年／3 年／5 年のカバレッジを用意
新製品の校正オプション:
Tektronix 計測器は製造直後に工場校正を実施しています。標準では、データなしの非認定校正証明書が付属します。お使いのモデル／地域で提供される場合、以下のアップグレード オプションを選択可能です:
- フル・データ・レポート付き校正証明書（D1オプション）
- 認定機器校正（ISO、ACC3、ACC5オプション）
| 工場校正プラン (1) (2) | データ付き非認定校正 | 認定校正 |
|---|---|---|
| Tektronix製品オプション | CD1、CD3、またはCD5 | ISO、ACC3またはACC5 |
| 標準校正 | ISO/IEC 17025:2017準拠 | ISO/IEC 17025:2017認定 |
| ISO 9000：2015準拠 | ||
| ISO 17025A準拠 | ||
| 計測器の全動作範囲にわたる予防保守チェック | ||
| ファームウェア／ソフトウェア更新 | ||
| 許容範囲外の校正に対する計測器調整 | ||
| 国家標準にトレーサブルな校正 | ||
| As Found（現状）／As Left （調整後）データ | (3) | (3) |
| 測定の不確かさ | (4) | (4) |
注：
プロバイダ1社がすべての校正ニーズに対応
さまざまな機器ブランドの複数のサービス・プロバイダを管理する面倒を排除できます。テクトロニクスのマルチブランド校正サービスは、1社のサービス・パートナがすべての校正ニーズに対応するという究極の利便性を実現します。業務を合理化して時間を節約し、機器フリート全体で均一性を確保できます。
