DPO7 系列 數位螢光示波器
7 系列 DPO 現已提供全球首款 8 通道示波器，每通道頻寬範圍從 8 GHz 到 25 GHz，為複雜的多通道系統提供全新層級的可視性。
提供 4 或 8 通道版本，結合了無與倫比的訊號完整性、高 ENOB、低雜訊與抖動、快速量測處理速度，以及屢獲殊榮的 TekScope® 使用者介面。
7 系列 DPO 專為嚴苛的高速串列、高能物理及寬頻射頻應用而設計。它與 TekConnect™ 探棒和轉接器相容。
高達 25 GHz
最高 125 GS/s
高達 2 G
12 位元
瞭解 7 系列 DPO
瞭解 7 系列 DPO
- 直覺式 TekScope 介面能讓使用者更快上手
- 以最低噪音和最高有效位元數 (ENOB) 最大化測試餘裕
- 功能強大的量測系統
- 抖動量測快速準確
- 資料傳輸時間節省 10 倍
- 透過 QuietChannel 技術最大化訊號逼真度
全球首款 8 通道 25 GHz 示波器
業界領先的通道密度，每通道達 25 GHz，並具備靈活的擷取模式，讓使用者能最佳化通道數、取樣率與雜訊效能，以符合其量測需求。
特性：
- 無與倫比的靈活性，特別適用於機架式應用，在這些應用中，通道密度與最高訊號完整性至關重要。可選擇 4 通道 @ 125 GS/s 或 8 通道 @ 62.5 GS/s
- 使用 2.92 mm Planar Crown® 50 Ω 接頭系統與 4 個 TekConnect™ 通道，實現 4 通道快速連接／斷開。
- 使用 8 通道可擷取兩倍的感測器覆蓋範圍，或在 4 通道模式下以 125 GS/s 取樣率實現單次實驗的效能最大化
- 透過相位同步時序同時擷取射頻與其他類比訊號，並對各通道進行獨立控制與分析，以獲得系統層級的可視性
- 透過簡化的測試設定、無與倫比的傳輸率以及更緊密的同步，實現更快速的多線道串列匯流排測試與特性分析

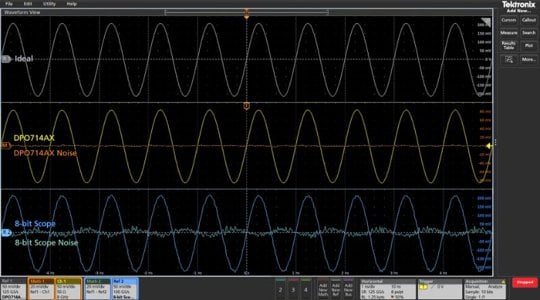

低雜訊與高有效位元數（ENOB）：無與倫比的量測結果
透過低雜訊與高有效位元數 (ENOB) 最大化測試邊距。透過我們專利的 Tek85 低雜訊前置放大器、Tek79 12 位元 ADC 與先進 DSP 演算法，能提供卓越的量測準確度、靈敏度與精密度，使擷取與量測更為精確。
出色的規格
- 能解析並量測低振幅訊號，同時具備低雜訊性能（在 500 mV 滿刻度下，雜訊值為 8 GHz 時 523 µV (0.10% FS) 至 25 GHz 時 1.13 mV (0.23% FS)）。
- 高有效位元數 (ENOB) 可實現高解析度訊號數位化（在 125 GS/s 取樣率、500 mV 滿刻度、且輸入訊號為滿刻度 80% 的條件下，從 8 GHz 時的 7.7 位元降至 25 GHz 時的 6.7 位元）。如需更多詳細資訊，請參閱產品規格表。)
- QuietChannel™ 技術透過主動 CTLE（連續時間線性均衡）來補償通道損耗，進一步將示波器信號路徑的雜訊降至最低
- 全自動內建訊號路徑補償 (SPC) 無需使用者操作，透過調整內部增益、偏移與頻率響應，確保最佳的量測準確度
瞭解更多：

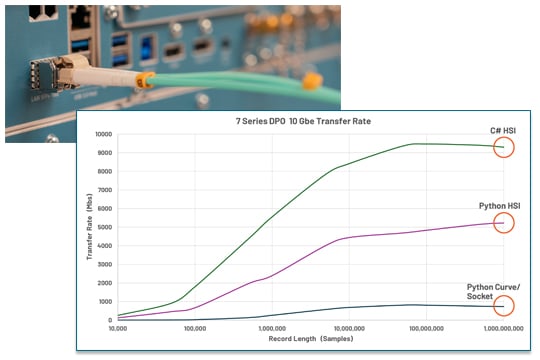

11 倍傳輸率，縮短測試時間
內建 10 Gbps SFP+ 連接埠與 TekHSI™ 技術，使 7 系列 DPO 能將大型波形資料集以高達 11 倍的速度傳輸至 PC，讓擷取與分析可同步進行，加快整體工作流程。
出色的規格
- TekHSI 技術採用 gRPC 低延遲架構，可實現接近連線實體頻寬的資料擷取與串流傳輸速度。支援現有 C# 與 Python 資料庫。
-
10 Gbps SFP+ 連接埠可搭配 RJ-45 電氣模組、光纖模組或直接連接收發模組
-
TekScope PC 軟體原生支援此高速介面，並提供離線與遠端類似示波器的分析功能
瞭解更多：
屢獲殊榮的使用者體驗，讓您更快取得結果
特性
- 大型 15.6 吋 1080p 觸控螢幕提供卓越的可視性與易用性
- 2、3、4、5 和 6 系列示波器共用榮獲獎項的 TekScope 使用者介面體驗，可縮短學習時間
- 結構清晰的選單設計，可快速瀏覽設定、完成儀器安裝、配置量測項目，並輕鬆瀏覽擷取的資料
- 反應靈敏的觸控螢幕，經過觸控控制最佳化，簡化了波形探索與進階分析程序
- 一鍵式抖動量測摘要簡化了跨多個通道的關鍵繪圖、圖表與量測結果設定。
- 選配嵌入式作業系統或 Windows 作業系統，並搭載可拆卸 SSD
瞭解更多：
包含什麼？
- 硬質攜帶箱（HC7B）
- 配件箱
- 五 (5) 個 TCA292D TekConnect™ 至 2.92 mm 轉接器
- 四 (4) 個 Planar Crown™ 至 2.92 mm 轉接器（僅限 DPO718AX）
- 五 (5) 個同軸纜線用支持扳手卡工具
- 扭力扳手，8.0 in-lbs
- 靜電保護腕帶，可調式，6 英呎卷線
- 選配 7-WIN SSD 插槽（儀器已安裝嵌入式 OS SSD）
- 前外蓋
- 電源線
- 完整的內建線上說明
- 可追溯證書
- 儀器的 1 年期保固

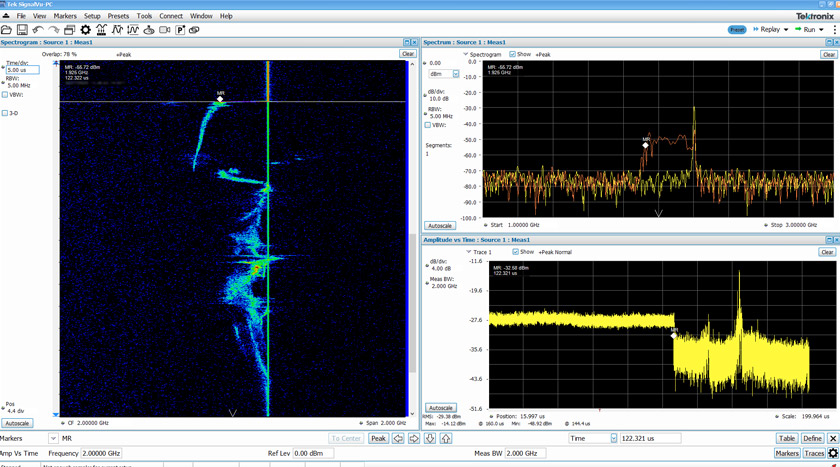

Photonic Doppler Velocimetry PDV
利用全新的 8 波道機型，提升單擊應用程式的量測準確度。透過 8 個波道擷取兩倍的感測器覆蓋範圍，或
在 4 波道模式下以 125 GS/s 的取樣率將效能最大化。本產品承襲 Tektronix 在卓越單擊訊號完整性方面的傳統，提供精確呈現事件所需的頻寬與取樣率。
出色的規格
- 全新的 8 通道機型提供了靈活性，可在 62.5 GS/s 取樣率下實現雙倍實驗覆蓋範圍，或在 4 個通道上實現 125 GS/s 的高取樣率。
- 透過低雜訊與高 ENOB 獲得更低的速率不確定性，實現最高訊號完整性，並結合高達 2G 的深記錄長度，以進行長時間單次擷取
- 精確的通道對通道時序穩定性，確保精確的多通道量測
- 使用 TekHSI™ 和 10Gbps SFP+ 連接埠，將資料傳輸到外部電腦的速度提高 11 倍。資料會推送至連線的用戶端，確保能以最快速度完成資料卸載。
- 使用示波器的低延遲（<20 ns）觸發輸入輸出功能，將 7 系列 DPO 與其他裝置緊密同步
瞭解更多：
進階研究診斷
高能物理、粒子加速器、光學與射頻診斷儀器、天體物理學無線電探測、電漿/聚變研究，以及材料與炸藥研究的理想配套工具。透過全球首款 8U 8 通道數位器（每通道 25 GHz），取得豐富的資料集與精確的模型。
出色的規格
- 利用業界領先的 ENOB，降低速度與位置的不確定性。
- 無與倫比的通道密度、取樣率靈活性與精確度，具備 4 通道 125 GS/s 取樣率以實現最低雜訊，或 8 通道 62.5 GS/s 以獲得雙倍通道數（例如，用於增加感測器覆蓋範圍）
- 使用低延遲（<20 ns）觸發輸入輸出功能，將數位轉換器與其他設備緊密同步
- 透過 125 GS/s 取樣率、低雜訊與高 ENOB，結合高達 2G 的深記錄長度，實現長時間訊號擷取，獲得最高精度的時序解析度
瞭解更多：

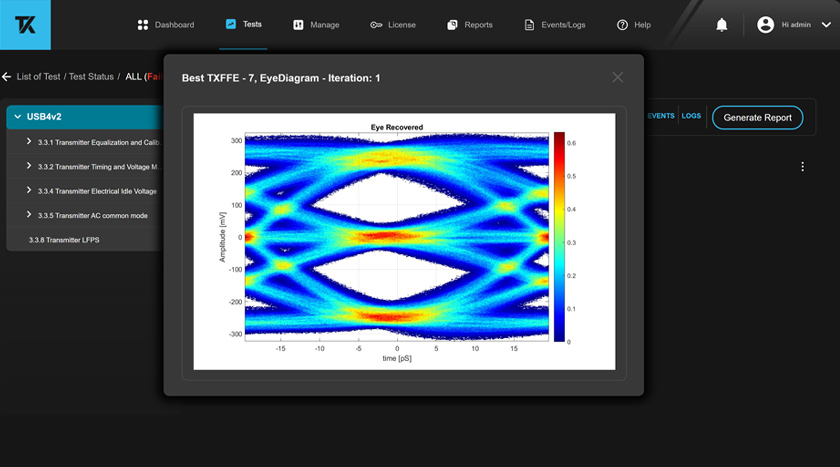

高速串列相容性測試與除錯
依據現行與新興標準進行測試，加速產品上市時程。自動化的相容性測試軟體可管理整個測試流程—包括設定、執行量測、比對限值，以及產出詳細報告
出色的規格
- 使用快速自動化相容性測試軟體，為 PCIe、USB、DisplayPort、HDMI、DDR、LPDDR、C-PHY、D-PHY 等技術節省時間
- 透過完整的抖動與眼圖分析（選項 DJA），獲得詳細的抖動分解、卓越的彈性與視覺化呈現。透過使用相同或不同的時脈回復設定，同時分析多組訊號，輕鬆比較量測結果
- 透過低雜訊和低固有抖動，最大化測試裕度
- 使用 TekHSI 功能和 10 Gbps SFP+ 連接埠，將資料以高達 11 倍的速度傳輸至外部電腦。資料會立即推送至連線的用戶端，確保能以最快速度完成資料卸載
- 同一台示波器中的 8 個同步高速通道，可實現更快速的多線道串列匯流排測試與特性分析
瞭解更多：
寬頻射頻系統
在電子戰、多發射器環境、雷達、指揮通訊與控制、衛星通訊及 SIGINT 等應用中，執行寬頻射頻訊號的量測與分析。獲得業界領先的 DANL、SFDR、EVM 與相位雜訊，並享有使用示波器的優勢，包括更快的資料傳輸、8 個通道以利輕鬆連接訊號，以及執行離線分析的靈活性。
出色的規格
-
透過相位同步時序同時擷取射頻與其他類比訊號，並對各通道進行獨立控制與分析，藉此獲得系統層級的可視性
-
透過各通道的獨立設定功能，能更快速地解決相互依賴的系統整合問題，並分析所有 8 個通道的訊號
-

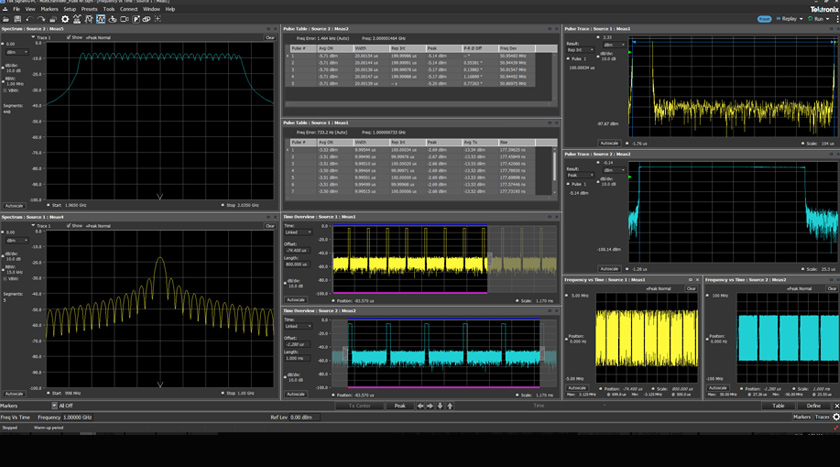

透過 SignalVu-PC 軟體中的全面脈衝特性分析，同時擷取多達 8 個通道的威脅與系統回應
-
透過 SignalVu-PC 軟體與示波器環境的緊密整合，加速進行詳細的射頻脈波特性分析，以及全方位的類比與數位射頻調變分析
瞭解更多：
每項選項均提供節點鎖定或浮動授權版本。如需浮動授權定價，請聯絡您的客戶經理。
新增儀器功能
| 升級 | 說明 | 購買細節 |
|---|---|---|
| 7-LNX-UP | 新增一個可拆卸的 SSD（內建作業系統），儀器標配已含一個，可後續現場升級） | 與我們聯絡 |
| 7-WIN-UP | 新增選購的可拆卸式 SSD，內含 Microsoft Windows 10 作業系統授權（現場升級） | 與我們聯絡 |
| 7-RL-1 | 授權：將記錄長度延伸至最高 1G/通道；電子下載、單機鎖定授權 | 與我們聯絡 |
| 7-RL-2 | 授權：將記錄長度延伸至最高 2G/通道；電子下載、單機鎖定授權 | 與我們聯絡 |
| 7-RL-1T2 | 授權：將記錄長度從 1G/通道延伸至最高 2G/通道；電子下載、單機鎖定授權 | 與我們聯絡 |
| 7-SIM-UP | 授權：訊號完整性建模 – 由 SIM 升級至 SIMA，以啟用均衡與 CDR（需已持有 SIM 授權；與 SIM、SIMA 互斥）；電子下載、單機鎖定授權 | 與我們聯絡 |
| 選購配件 7-FRQCNT | 許可證；計頻器-計時器；罐裝，電子下載；節點鎖定 | 註冊時將提供軟體升級授權金鑰。 立即註冊 |
升級頻寬
| 升級 | 說明 | 購買細節 |
|---|---|---|
| 7-BWAX4 | 7 系列 DPO714AX 的頻寬升級 | 與我們聯絡 |
| 產品規格表連結 | 探棒 | 說明 | 配置與報價 |
|---|---|---|---|
| 檢視產品規格表 | P7625 | 25 GHz 低雜訊 TRIMODE 探棒，盒裝，含配件 | 配置和報價 |
| 檢視產品規格表 | P7633 | 33 GHz 低雜訊 TRIMODE 探棒，盒裝，含配件 | 配置和報價 |
| 檢視產品規格表 | P7708 | 8 GHz TriMode 探棒搭配 TekFlex 接頭技術，TekConnect 介面 | 配置和報價 |
| 檢視產品規格表 | P7713 | 13 GHz TriMode 探棒搭配 TekFlex 接頭技術，TekConnect 介面 | 配置和報價 |
| 檢視產品規格表 | P7716 | 16 GHz TriMode 探棒搭配 TekFlex 接頭技術，TekConnect 介面 | 配置和報價 |
| 檢視產品規格表 | P7720 | 20 GHz TriMode 探棒搭配 TekFlex 接頭技術，TekConnect 介面 | 配置和報價 |
| 檢視產品規格表 | TDP1500 | 差動探棒：1.5 GHz、1X/10X、+/-8.5V、TekVPI | 配置和報價 |
Tektronix 提供一系列原廠服務方案（包含認證校驗），能在購買儀器時一同選購，以長年保護並維持儀器的效能。服務包括：
- 透過 我們的延長保固、全面保護和企業（備用機）計畫，將停機時間和意外支出降至最低。
- 使用我們的原廠校驗方案，保護您的量測完整性並延長儀器的使用壽命。
- 除了 ISO 認可的服務外，我們亦提供能維持 Tektronix 業界領先標準的專業校準服務。
- 原廠認證的優質服務。
立即投資，避免非預期的停機時間與支出。請向您的業務代表洽詢將服務方案新增至儀器購買的相關內容。
我們的原廠保固涵蓋設備因製造瑕疵或設計缺陷所造成的故障。此外，還有一些服務方案可以延長您的保固範圍並避免昂貴的維修費用。請選擇最適合您需求的方案 (可選擇 4 年或 6 年)：
延長保固
透過延長保固方案，確保您的設備受到完善保護，並可節省高達 80% 的非預期維修費用。以低廉且可預期的成本，搭配便利的服務啟用方式，讓您安心無憂。
透過延長保固方案，您將享有以下保障：
- 涵蓋因製造缺陷所產生的完整維修費用，包括所有零件、人工和退貨運費
- 固定的前期價格，有效降低整體擁有成本
- 90 天維修保固
- 所有維修均包含原廠認證校準
全面保護
全方案產品保護是一項超出原廠保修範圍的綜合方案。若您的設備是在電氣敏感或高風險的環境中使用，全方位產品防護方案能有效排除任何可能對設備造成的風險。
透過全方位產品防護，您將享有延長保固的所有權益，包括：
- 涵蓋因靜電放電（ESD）造成的損壞。
- 涵蓋因電氣過應力（EOS）造成的損壞
- 涵蓋任何意外損壞所造成的損失
-
方案有效期間內每年進行一次校驗，可選擇包含完整數據報告的原廠校驗，或 ISO 認可校驗（具體取決於所選方案長度而定，總共 4 次或 5 次校驗）
-
方案包含 Tektronix 原廠設計的硬殼運輸箱。輕鬆又安全地運送您的儀器，避免運送過程中的損壞風險。
-
若方案中的維修服務未使用，則可享續約折扣優惠(6)
| 原廠服務方案名稱(1) |
產品保固 隨儀器一起出貨 |
延長保固
延長保固期以保護您的投資 |
全方位保護升級版版 節省高達 60% 費用，並避免意外停機 |
|---|---|---|---|
| 服務選項 | 原廠保固 | R4、R6 | T4PLUS、T6PLUS |
| 保固範圍 | 12 個月 | 4 年、6 年 | 4 年、6 年 |
| 保護免受製造缺陷和故障 | |||
| 啟用服務快速又簡便：無需提供採購單或進行行政付款流程。 | |||
| 所有維修服務皆免費附贈原廠認證校正（2） | |||
| 延長原廠保固 (3) | |||
| 使用者造成的電氣過應力 (EOS) 與靜電放電 (ESD) 損壞(4) | |||
| 意外損壞(5) | |||
| 方案有效期間內的年度校驗服務，包含原廠校驗（含完整資料報告）或 ISO 認可校驗 | |||
| Tektronix 設計的運輸盒(6)。 | |||
| 未使用的維修部分可享有續保折扣(7)。 | |||
| 估計客戶節省的費用(8) | 15-30% | 35-45% | 40-60% |
附註：
(1) 服務方案可以在購買新設備時一併選購。延長保固可在原始保固期間內於售後階段加購。全方案保護方案可在保固期後加購。所有服務方案皆須遵守 Tektronix 全球服務條款，詳情 請參閱我們的 服務條款網頁。
（2） 原廠認證校驗將包含韌體更新和調整（若需要）。 對於 7 系列示波器，符合 ISO17025 標準的校準可提供資料和證書。若校準結果超出允收範圍，儀器將進行必要的調整，並包含示波器上的韌體與軟體更新。包含外觀修復與徹底清潔服務。服務範圍可能因地區而異，詳情請洽當地服務中心。
（3） 涵蓋因製造瑕疵所產生的完整維修費用，包括所有零件、更換工時及回寄運費。不涵蓋非保固範圍的損壞。
（4）和（5） 方案每台儀器每年最多涵蓋兩次 EOS、ESD 或意外事件，詳細排除條款請參閱 Tektronix 全球服務方案條款。
(6) 可向 Tektronix 購買 Tektronix 的 HC7 運輸盒。
(7) 若方案中的維修次數未使用，續約時可享最高 20% 的折扣優惠（3 年內使用一次 修可享 10% 折扣，6 年內未使用任何維修可享 20% 折扣）。
(8) 每次校準和／或維修事件的節省金額為預估值，根據業界平均現場故障率及目前的隨選服務價格計算，實際金額可能因最終使用者的情況及事件發生時間而有所不同。 所有估算僅為基於一般假設的估算，實際情況將依產品使用經驗與使用方式而有所不同。。節省不包括方案續約折扣。
維持準確度、取得更新、通過稽核
保護您的測量結果完整性，並確保遵循我們的原廠校驗方案（包含認可校驗）。我們具成本效益的預付校驗方案，由原廠訓練技術人員每年定期檢查，延長儀器使用壽命，確保量測精準，同時降低突發故障與停機風險。
我們的原廠校驗方案包括：
- 鎖定的預付價格保證降低總擁有成本
- 針對超出校準容許範圍的儀器進行調整
- 示波器內建的韌體與軟體更新功能
- 完整的例行性預防維護檢查項目
- 外觀修復和徹底的清潔過程
- 提供 1、3 或 5 年保障選項
新產品校準選項：
Tektronix 儀器在製造後立即進行原廠校驗。預設情況下，您的新儀器將隨附未經認可的校驗證書，但並未隨附數據資料。若適用於您的型號和地區，您可以從下列升級選項中進行選擇：
- 附帶完整數據資料報告的校驗證書（D1 選項）
- 經認可校驗（ISO、ACC3、ACC5 選項）
| 原廠校驗方案(1) (2) | 非認證校驗（附數據） | 認可校驗 |
|---|---|---|
| Tektronix 產品選項 | CD1、CD3 或 CD5 | ISO、ACC3 或 ACC5 |
| 校驗標準 | 符合 ISO/IEC 17025:2017 標準 | ISO/IEC 17025:2017 認可 |
| ISO 9000:2015 合規 | ||
| 符合 ISO 17025A 標準 | ||
| 全範圍儀器操作的預防性維護檢查 | ||
| 韌體與軟體更新 | ||
| 超出公差校準的儀器調整 | ||
| 依據國家標準的可追溯校驗 | ||
| 前 (As Found) / 後 (As Left) 資料 | (3) | (3) |
| 量測不確定性 | (4) | (4) |
附註：

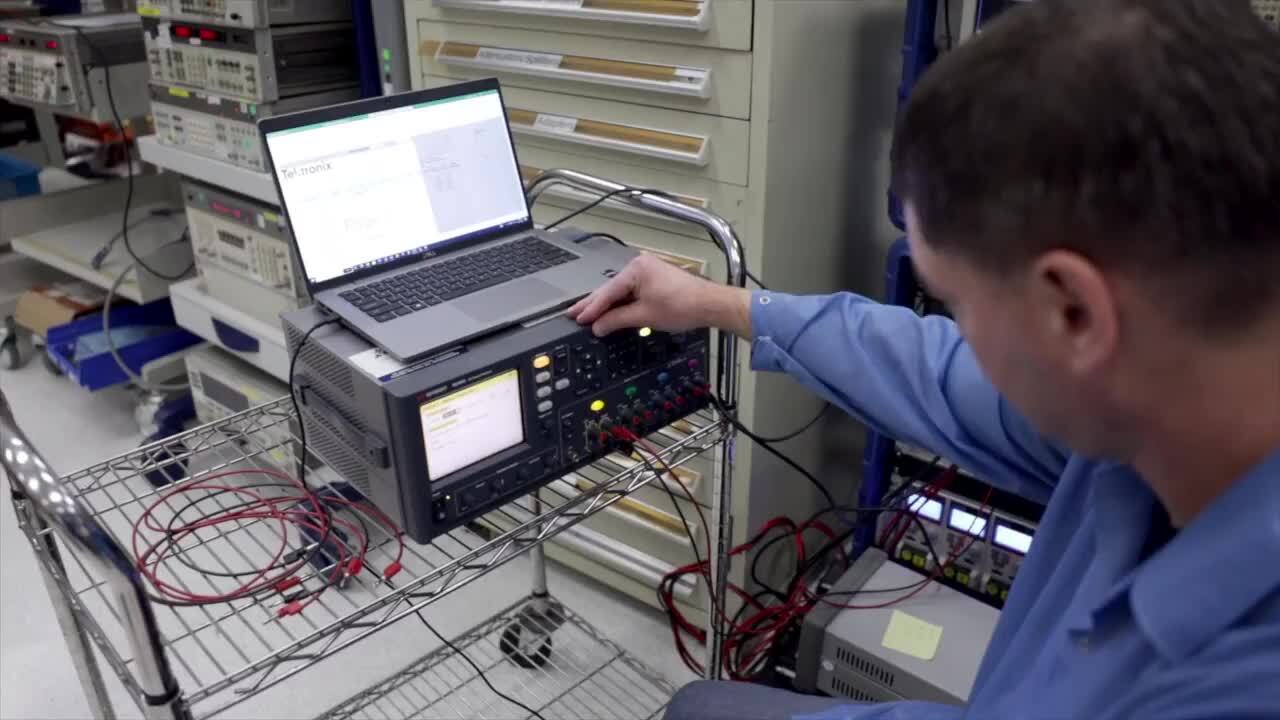

可滿足您所有校驗需求的單一供應商
