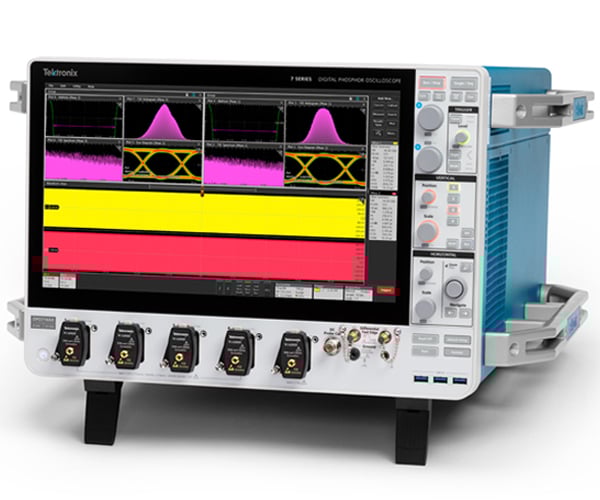

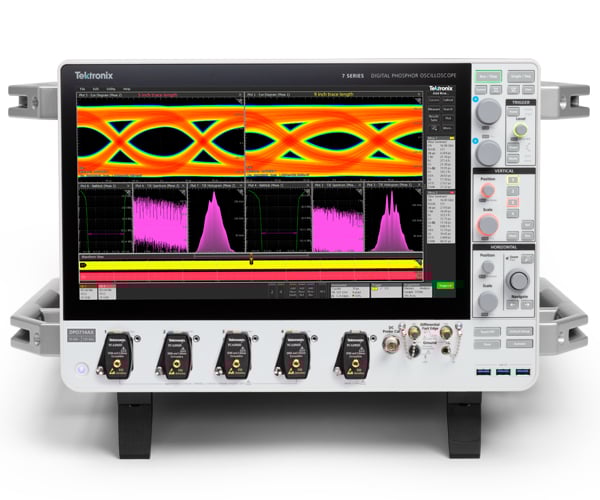

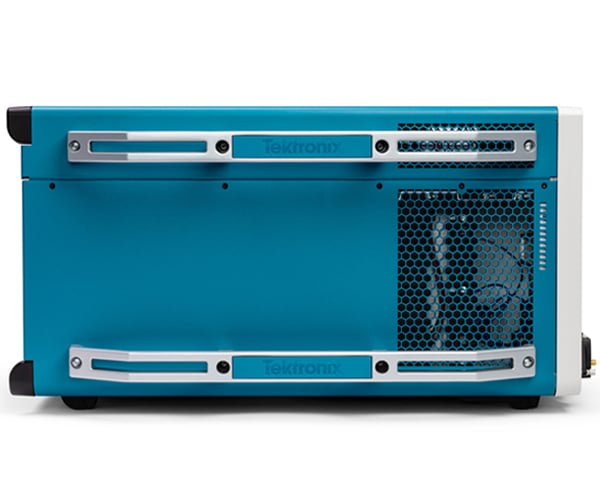

7 시리즈 DPO 디지털 포스퍼 오실로스코프
7 시리즈 DPO는 업계 최고 수준의 신호 충실도, 높은 유효비트 수(ENOB), 낮은 노이즈, 낮은 지터, 빠른 측정 처리량 및 수상 경력에 빛나는 TekScope® 사용자 인터페이스를 제공하여, 고속 직렬, 고에너지 물리 및 주요 RF 응용 분야에서 심화된 요구 사항을 충족하는 데 이상적입니다.
8~25GHz의 대역폭을 가지며 TekConnect™ 프로브와 호환됩니다.
최대 25GHz
최대 125GS/s
최대 2G
10비트
7 시리즈 DPO를 알아보세요
7 시리즈 DPO를 알아보세요
- TekScope의 직관적인 UI로 사용법을 빠르게 익힐 수 있습니다.
- 최저 노이즈와 최고 유효 비트 수(ENOB)를 통해 테스트 허용 오차를 최대화하세요.
- 강력한 측정 시스템
- 지터 측정을 빠르고 정확하게 수행합니다
- 10배 더 빠른 데이터 전송으로 시간을 절약할 수 있습니다.
낮은 노이즈, 높은 유효비트 수(ENOB) - 비할 데 없는 측정 결과
7 시리즈 DPO의 낮은 잡음과 높은 유효 비트 수(ENOB)를 통해 테스트 허용 오차를 최대화하세요. 당사의 독자적인 Tek85 저소음 프리앰프, Tek79 10비트 ADC 및 고급 DSP 알고리즘을 통해 뛰어난 측정 정확도, 감도 및 정밀도를 경험할 수 있으며, 관심 신호를 더 정확하게 캡처하고 측정할 수 있습니다.
주요 특징
- 낮은 노이즈로 저진폭 신호를 해상도 높게 측정(8GHz에서 523µV(0.10% FS)~25GHz에서 1.13mV(0.23% FS), 500mV 전체 스케일)
- 높은 유효 비트 수(ENOB) 덕분에 고해상도 신호 디지털화가 가능합니다(8GHz에서 7.5비트~25GHz에서 6.5비트, 125GS/s, 500mV 전 스케일, 신호는 전 스케일의 90%).
- QuietChannel™ 기술은 채널 손실을 보상하기 위해 활성 CTLE(연속 시간 선형 등화)를 활용하여 오실로스코프 신호 경로의 노이즈를 최소화합니다.
- 완전 자동 내장형 신호 경로 보정(SPC)은 사용자의 개입 없이 내부 게인, 오프셋, 주파수 응답을 조정하여 정밀한 신호 캡처와 높은 유효 비트 수(ENOB) 및 최적의 측정 정확도를 보장합니다.
자세히 보기:
10배 처리량으로 테스트 시간을 최소화하세요
내장된 10Gbps SFP+ 포트와 TekHSI™ 기술을 갖춘 7 시리즈 DPO는 대용량 파형 데이터 세트를 PC로 최대 10배 더 빠르게 전송하고 수집 및 분석을 병렬로 수행하여 워크플로우를 가속화할 수 있습니다.
주요 특징
- TekHSI 기술은 gRPC 저지연 프레임워크를 기반으로 하여, 링크의 물리적 대역폭에 거의 근접한 속도로 페치 및 스트리밍 데이터 전송이 가능합니다. C# 및 Python 라이브러리를 함께 사용하세요.
-

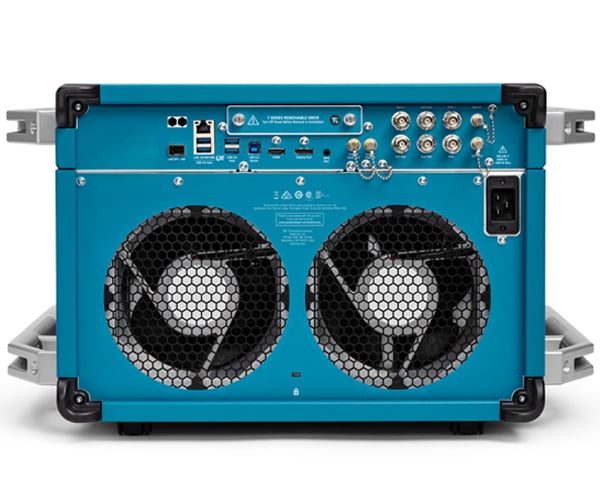

10Gbps SFP+ 포트는 RJ-45 전기, 광섬유 또는 직접 연결 트랜시버 모듈을 수용합니다.
-
TekScope PC 소프트웨어는 고속 인터페이스를 기본적으로 지원하며, 오프라인 및 원격 오실로스코프와 유사한 분석 기능을 제공합니다
자세히 보기:
수상 경력에 빛나는 직관적인 사용자 인터페이스로 더 빠르게 결과를 확인하세요.
풀 HD 1080p 해상도의 15.6인치 디스플레이와 수상 경력에 빛나는 직관적인 사용자 인터페이스는 사용자의 기대치에 맞게 작동하여 테스트 결과를 더 빠르게 확인할 수 있습니다.
주요 특징
-
터치용으로 설계된 UI와 2, 3, 4, 5 및 6 시리즈 오실로스코프에 탑재된 동일한 TekScope™ 소프트웨어가 기분 좋은 사용자 경험과 빠른 인사이트를 제공합니다.
-
최소한의 레이어로 잘 구성된 메뉴 구조로 복잡한 작업을 간소화하여 설정을 빠르게 탐색하고, 기기 설정과 측정을 구성하고, 수집된 데이터를 손쉽게 이동할 수 있습니다.
-
멀티터치 제스처에 최적화된 반응형 터치스크린은 파형 분석을 정밀하게 제어할 수 있게 해줍니다 - 피코초 글리치를 빠르게 확대하거나 아이 다이어그램 분석용 측정 매개변수를 조정하여 정확한 결과를 보장합니다
-
간편한 원버튼 지터 측정 요약은 주요 플롯, 다이어그램 및 측정을 포함한 포괄적인 데이터를 단일 채널 또는 여러 채널에서 동시에 빠르게 제공합니다.
-

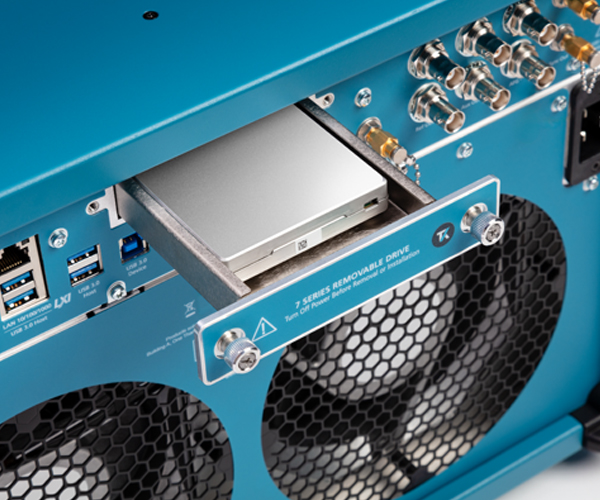

임베디드 또는 Windows OS가 설치된 이동식 SSD와 함께 사용할 수 있습니다.
자세히 보기:
| 모델 | 아날로그 대역폭 | 샘플링 속도 | 레코드 길이 | 아날로그 채널 | 정가 | 구성 및 견적 |
|---|---|---|---|---|---|---|
| DPO714AX | 8GHz~25GHz | 125GS/s | 최대 2G 포인트 | 4 | US $165,000 | 구성 및 견적 |
| 모델 | 아날로그 대역폭 | 샘플링 속도 | 레코드 길이 | 아날로그 채널 | 정가 | 구성 및 견적 |
|---|---|---|---|---|---|---|
| DPO714AX | 8GHz~25GHz | 125GS/s | 최대 2G 포인트 | 4 | US $165,000 | 구성 및 견적 |
고급 연구 응용
고에너지 물리학, 입자 가속기, 빔 진단 장비, 천체물리학 라디오 탐지, 플라즈마/융합 연구 등에 이상적인 도구입니다.
주요 특징
-
125GS/s 샘플링 속도, 낮은 노이즈 및 높은 유효비트 수(ENOB)로 빠른 과도 현상을 최고의 신호 충실도로 캡처하며, 장시간 신호 캡처를 위해 최대 2G의 대용량 기록 길이를 제공합니다.
-
정확한 멀티채널 측정을 보장하기 위한 채널 간 정밀한 타이밍 안정성
-
TekHSI™ 기능과 10Gbps SFP+ 포트를 사용하여 외부 컴퓨터로 데이터를 최대 10배 더 빠르게 전송합니다. 데이터는 연결된 클라이언트로 즉시 전송되어 최대한 빨리 데이터가 오프로드됩니다.
-
오실로스코프의 낮은 지연 시간(<20ns) 트리거 인투아웃 기능을 사용하여 7 시리즈 DPO를 다른 장비와 긴밀하게 동기화합니다.
- SignalVu-PC의 스펙트로그램, 스펙트럼 및 진폭은 PDV 및 기타 특정 응용 프로그램에 대한 중요한 실험 데이터의 다른 관점을 빠르게 제공합니다.
자세히 보기:
고속 직렬 컴플라이언스 테스트 및 디버깅
현재 표준과 새롭게 등장하는 표준을 테스트하고 제품을 시장에 더 빨리 출시하세요. 자동화된 컴플라이언스 테스트 소프트웨어는 전체 테스트 프로세스(설정, 측정, 제한 기준 확인, 상세 보고서 생성)를 관리합니다.
주요 특징
- PCIe, USB, Thunderbolt, DisplayPort, HDMI, DDR, LPDDR, MIPI 등의 기술에 맞게 자동화된 빠른 컴플라이언스 테스트 소프트웨어(다양한 옵션)로 시간을 절약하세요.
- 자세한 지터 분해, 탁월한 유연성 및 시각화 기능을 갖춘 포괄적인 지터 및 아이 다이어그램 분석(옵션 DJA)으로 향상된 인사이트를 얻으세요. 여러 신호를 동시에 분석하여 결과를 쉽게 비교하세요.
- 낮은 노이즈와 낮은 고유 지터를 통해 테스트 허용 오차를 최대화하세요.
- TekHSI 기능과 10Gbps SFP+ 포트를 사용하여 외부 컴퓨터로 데이터를 최대 10배 더 빠르게 전송하세요. 데이터는 연결된 클라이언트로 즉시 전송되어 최대한 빨리 데이터가 오프로드됩니다.
자세히 보기:
광대역 무선 주파수 시스템
낮은 노이즈와 평탄한 주파수 응답을 갖춘 7 시리즈 DPO는 전자전, 스펙트럼 모니터링, SIGINT, 5G 네트워크, 밀리미터파 RF 대역 및 초광대역(UWB) 통신 애플리케이션 등에서 광대역 RF 신호의 측정 및 분석을 수행할 수 있습니다. 초광대역, 더 쉬운 신호 연결, RF 신호 동작의 온라인 및 오프라인 분석을 수행할 수 있는 유연성을 통해 광대역 RF 연구용 데이터를 더 빠르게 수집합니다.
주요 특징
-
SignalVu-PC 소프트웨어와 함께 사용하면 4채널, 25GHz 대역폭의 멀티 채널, 멀티 도메인 벡터 신호 분석(VSA) 솔루션을 제공합니다.
-
심층적인 과도 RF 신호 분석, 상세한 RF 펄스 특성화, 포괄적인 아날로그 및 디지털 RF 변조 분석이 가능합니다.
-
각 채널의 설정을 동시에 획득하고 독립적으로 구성하며 모든 채널의 신호를 분석합니다.
-
채널 간 시간 상관 측정은 주파수, 위상, 진폭 및 변조 영역에서 수행할 수 있습니다.
자세히 보기:
장비 기능 추가
| 업그레이드 | 설명 | 구매 세부 사항 |
|---|---|---|
| 7-LNX-UP | 임베디드 OS가 포함된 탈착식 SSD 추가(계측기에 기본적으로 한 개 포함되어 있음)(현장 업그레이드) | 연락처 |
| 7-WIN-UP | Microsoft Windows 10 운영 체제 라이선스가 포함된 이동식 SSD 옵션 추가(현장 업그레이드) | 연락처 |
| 7-RL-1T2 | 라이선스, 레코드 길이를 1G/ch에서 최대 2G/ch로 확장, 고정된 형태로 제공, 전자 다운로드, 노드 고정 | 연락처 |
| 7-SIM-UP | 라이선스, 신호 무결성 모델링 – SIM에서 SIMA로 라이선스를 업그레이드하여 이퀄라이제이션 및 CDR 활성화, 기존 라이선스 필요(SIM 및 SIMA와 상호 배타적), 고정된 형태로 제공, 전자 다운로드, 노드 고정 | 연락처 |
| 옵션 7-FRQCNT | 라이선스, 주파수 카운터-타이머, 고정된 형태로 제공, 전자 다운로드, 노드 고정 | 등록 시 소프트웨어 업그레이드 라이선스 키가 제공됩니다. 지금 등록 |
대역폭 업그레이드
| 업그레이드 | 설명 | 구매 세부 사항 |
|---|---|---|
| 7-BWAX4 | 7 시리즈 DPO714AX용 대역폭 업그레이드 | 연락처 |
| 데이터 시트 링크 | 프로브 | 설명 | 구성 및 견적 요청 |
|---|---|---|---|
| 데이터 시트 보기 | P7625 | 케이스에 포함된 25GHz 낮은 노이즈 TRIMODE 프로브(액세서리 포함)` | 구성 및 견적 |
| 데이터 시트 보기 | P7633 | 케이스 내 33GHz의 낮은 노이즈 TRIMODE 프로브(액세서리 포함) | 구성 및 견적 |
| 데이터 시트 보기 | P7708 | TekFlex 커넥터 기술을 갖춘 8GHz의 TriMode 프로브, TekConnect 인터페이스 | 구성 및 견적 |
| 데이터 시트 보기 | P7713 | TekFlex 커넥터 기술을 갖춘 13GHz의 TriMode 프로브, TekConnect 인터페이스 | 구성 및 견적 |
| 데이터 시트 보기 | P7716 | TekFlex 커넥터 기술을 갖춘 16GHz의 TriMode 프로브, TekConnect 인터페이스 | 구성 및 견적 |
| 데이터 시트 보기 | P7720 | TekFlex 커넥터 기술, TekConnect 인터페이스가 포함된 20GHz TriMode 프로브 | 구성 및 견적 |
| 데이터 시트 | 액세서리 | 설명 |
|---|---|---|
| HC7 | 7 시리즈 DPO용 하드 운반 케이스 | |

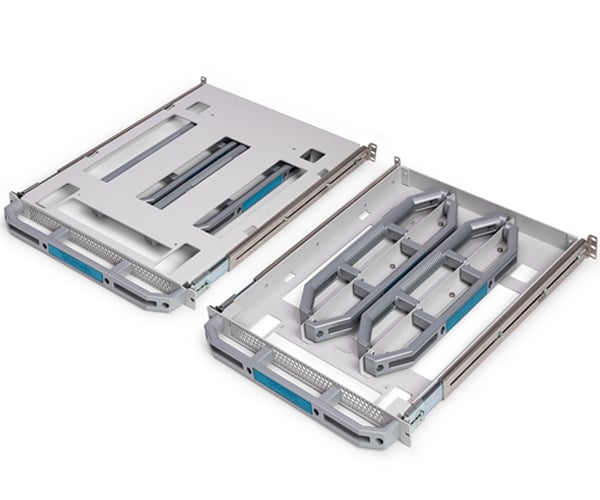

| RM7 | 7 시리즈 DPO용 랙 마운트 키트 | |
| TCA292D | 2.92MM TEKCONNECT 어댑터 |
Tektronix는 수년간의 성능을 보호하고 유지하기 위해 장비와 함께 구매할 수 있는 다양한 공장 서비스 플랜을 제공합니다. 서비스에 포함된 내용을 확인하세요.
- 당사의 보증 연장, 토털 프로텍션 및 기업(대여) 플랜을 통해 다운타임과 예상치 못한 비용을 최소화하세요.
- 공장 교정 플랜을 통해 측정의 정확성을 유지하고 계측기의 수명을 연장하세요.
- 공장 인증 품질 서비스
예기치 않은 다운타임과 비용을 방지하기 위해 지금 투자하세요. 서비스 플랜을 기기 구매에 추가하려면 영업 담당자에게 문의하세요.
투자 보호, 운용시간 보호
구성 및 견적
공장 보증은 제조 결함 및 설계 결함으로부터 장비를 보호합니다. 또한 보증 범위를 확장하고 수리에 많은 비용이 들지 않게 방지할 수 있는 몇 가지 서비스 플랜이 있습니다. 본인에게 가장 적합한 플랜을 선택하세요(4년 또는 6년 옵션 이용 가능).
연장 보증
보증 연장 플랜으로 장비를 보호하여 예기치 않은 수리 비용을 최대 80% 절약하세요. 저렴하고 예측 가능한 비용과 편리하게 받을 수 있는 서비스로 장비를 안심하고 사용하세요.
보증 연장을 통해 다음과 같은 혜택을 받으실 수 있습니다.
- 제조 결함으로 인한 모든 부품, 인건비 및 반품 배송비를 포함한 수리 비용 전액 보장
- 총 소유비용을 줄이기 위해 보장된 고정된 선불 가격
- 90일간 서비스 보증
- 모든 수리에 포함된 공장 인증 교정
토털 프로텍션
토털 제품 프로텍션은 공장 보증 이상으로 포괄적인 플랜입니다. 장비가 전기적으로 민감하거나 고위험 환경에서 사용되는 경우, 토털 제품 프로텍션을 통해 장비에 존재할 만한 위험을 모두 제거할 수 있습니다.
토털 제품 프로텍션을 통해 보증 연장과 동일한 혜택을 받을 수 있으며, 다음이 포함됩니다.
- 정전기 방전(ESD) 손상 보장
- 전기적 과전압(EOS) 손상 보장
- 모든 우발적 손상 보장
-
플랜 기간에는 연간 공장 교정이 포함됩니다(선택한 플랜의 기간에 따라 총 4회 또는 5회 교정)
-
Tektronix에서 설계한 운반용 하드 케이스가 플랜에 포함되어 있으니,장비를 쉽고 안전하게 운반하고 장비 배송 중 손상을 예방하세요.
-
플랜에서 이용하지 않은 수리 부분으로 갱신 할인(6)을 받을 수 있습니다
| 공장 서비스 플랜 이름 (1) |
제품 보증 기기와 함께 배송됩니다 |
보증 연장
장비를 보호하기 위해 보증을 연장합니다 |
토탈 프로텍션 플러스 최대 60% 절약하고 예상치 못한 다운타임을 방지합니다 |
|---|---|---|---|
| 서비스 옵션 | 오리지널 공장 보증 | R4, R6 | T4PLUS, T6PLUS |
| 보장 범위 | 12개월 | 4년, 6년 | 4년, 6년 |
| 제조업체 결함 및 고장으로부터 보호 | |||
| 쉽고 빠른 서비스 시작 - PO나 행정적 결제 처리 불필요 | |||
| 수리할 때마다 무료 공장 인증 교정 제공 (2) | |||
| 공장 보증 기간 연장 (3) | |||
| 사용자에 의해 발생한 전기적 과부하(EOS) 및 정전기 방전(ESD) 손상 (4) | |||
| 우발적 손상 (5) | |||
| 플랜 기간 연간 공장 교정 서비스 | |||
| Tektronix가 설계한 운반용 케이스 (6) | |||
| 이용하지 않은 수리 부분으로 갱신 할인을 받을 수 있습니다(7) | |||
| 예상 고객 절감액(8) | 15-30% | 35-45% | 40-60% |
참고:
(1) 서비스 플랜은 판매 시점에 새 장비와 함께 구매할 수 있습니다. 보증 연장은 장비를 구매한 이후 장비의 보증 기간 내에 별도로 구매할 수 있습니다. 토털 프로텍션 플랜은 보증 기간 이후에 구매할 수 있습니다. 모든 서비스 플랜은 당사의 이용 약관 웹페이지에서 확인할 수 있는 Tektronix 전세계 이용 약관이 적용됩니다.
(2) 공장 인증 교정에는 필요한 경우 펌웨어 업데이트 및 조정이 포함됩니다. 7 시리즈 스코프에 대해 ISO17025 준수 교정 내용이 데이터 및 인증서와 함께 제공됩니다. 허용 오차를 벗어나 교정이 필요한 기기 조정과 범위 내 펌웨어 및 소프트웨어 업데이트가 포함됩니다. 외관 수리 및 철저한 청소도 포함됩니다. 서비스 범위는 지역에 따라 다를 수 있습니다. 자세한 내용은 현지 서비스 센터에 문의하시기를 바랍니다.
(3) 제조 결함으로 인한 모든 부품, 인건비 및 반품 배송비를 포함한 수리 비용 전액을 보장합니다. 보증에 해당되지 않는 손상은 보장하지 않습니다.
(4) 및 (5) 플랜은 Tektronix 전 세계 서비스 플랜 이용 약관에 명시된 제외 사항과 함께 연간 장비당 최대 2건의 EOS, ESD 또는 우발적 손상을 보장합니다.
(6) Tektronix가 설계한 HC7 운반용 케이스는 Tektronix에서 구매하실 수 있습니다.
(7) 플랜의 미사용 수리 부분으로 플랜 갱신 시 최대 20% 할인을 받을 수 있습니다(3년 동안 받은 수리가 1회인 경우 10% 할인, 6년 동안 받은 수리가 없는 경우 20% 할인).
(8) 절감액은 업계 평균 현장 고장률 및 현재 온디맨드 서비스 가격을 기준으로 교정 및/또는 수리 이벤트당 추산되며, 특정 최종 사용자 경험 및 이벤트 시점에 따라 더 높거나 낮을 수 있습니다. 모든 추정치는 일반적인 가정에 근거한 추정치일 뿐이며 실제 제품 경험과 사용에 따라 달라질 수 있습니다. 절감액에는 플랜 갱신 할인 가격이 포함되지 않습니다.
정확도 유지, 업데이트 받기, 감사 통과
측정 결과의 무결성을 보호하고 당사의 공장 교정 플랜을 준수하세요. 당사의 비용 효율적인 선불 교정 플랜을 이용하면 공장 숙련 기술자의 연간 점검을 통해 계측기의 수명을 연장하고, 정확한 측정과 결과를 보장하며, 예기치 않은 고장 및 다운타임을 예방할 수 있습니다.
당사의 공장 인증 교정 플랜에는 다음이 포함됩니다.
- 총 소유비용을 줄이기 위해 보장된 선불 고정 가격
- 허용 오차를 벗어나 교정이 필요한 장비 조정
- 오실로스코프 펌웨어 및 소프트웨어 업데이트
- 예방 차원의 정기 유지 관리 총점검
- 외관 수리 및 철저한 청소 절차
- 1년, 3년 또는 5년 보장 옵션 선택 가능
신제품 교정 옵션:
Tektronix 장비는 제조 직후 공장에서 교정을 받습니다. 기본적으로 새 장비에는 데이터가 포함되지 않은 비공인 교정 인증서가 포함됩니다. 사용하는 모델과 지역에 따라 다음 업그레이드 옵션 중에서 선택하실 수 있습니다.
- 전체 데이터 보고서가 포함된 교정 인증서(D1 옵션)
| 공장 교정 플랜 (1) (2) | 데이터를 포함한 비공인 교정 기록 |
|---|---|
| Tektronix 제품 옵션 | CD1, CD3 또는 CD5 |
| 교정 표준 | ISO/IEC 17025:2017 준수 |
| ISO 9000:2015 규정 준수 | |
| 기기 작동 전반에 걸친 예방 정비 점검 | |
| 펌웨어 및 소프트웨어 업데이트 | |
| 허용 오차를 벗어나 교정이 필요한 장비 조정 | |
| 국가 표준에 대한 추적 가능한 교정 | |
| 교정 전/교정 후 데이터 | (3) |
| 측정 불확실성 | (4) |
참고:

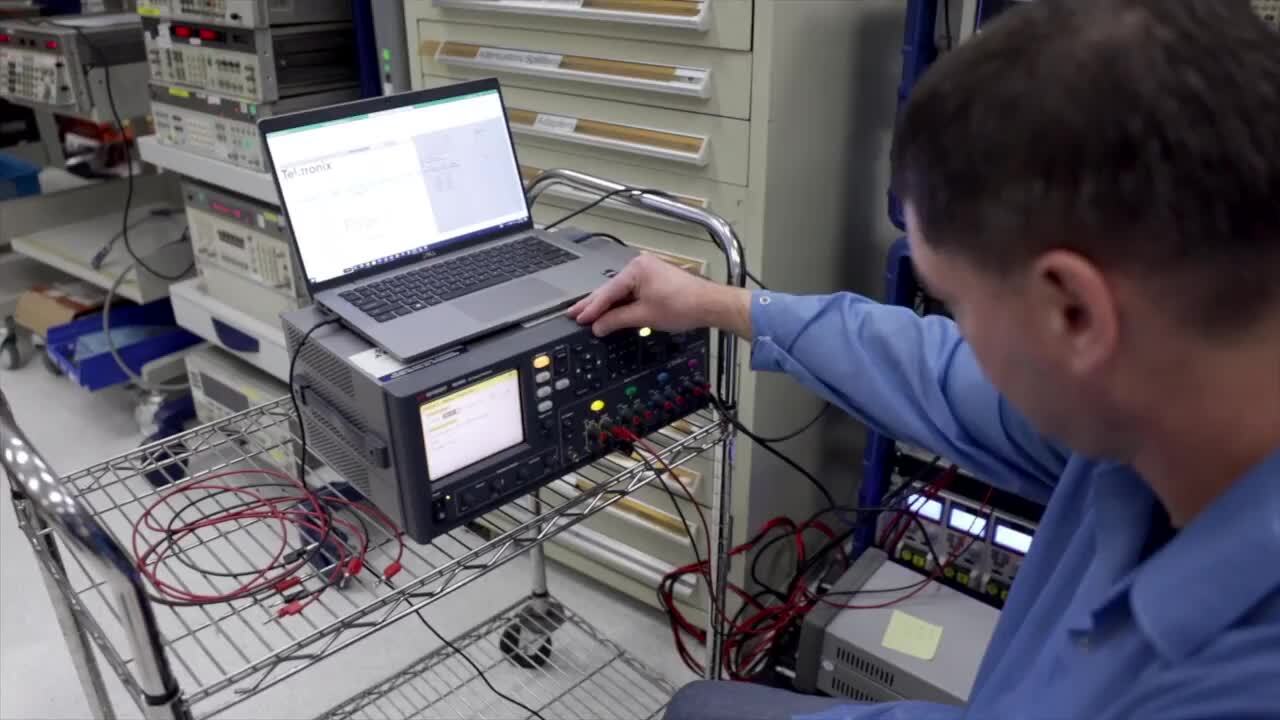

모든 교정 요구 사항에 대응하는 단일 제공업체
여러 장비 브랜드를 위해 여러 서비스 제공업체를 관리하는 번거로움에 작별을 고하세요. Tektronix 다중 브랜드 교정 서비스를 이용하면 단일 서비스 파트너로 모든 교정 요구 사항에 대응하는 최고의 편의성을 누릴 수 있습니다. 작업을 간소화하고, 시간을 절약하며, 모든 장비의 균일성을 확보하세요.
