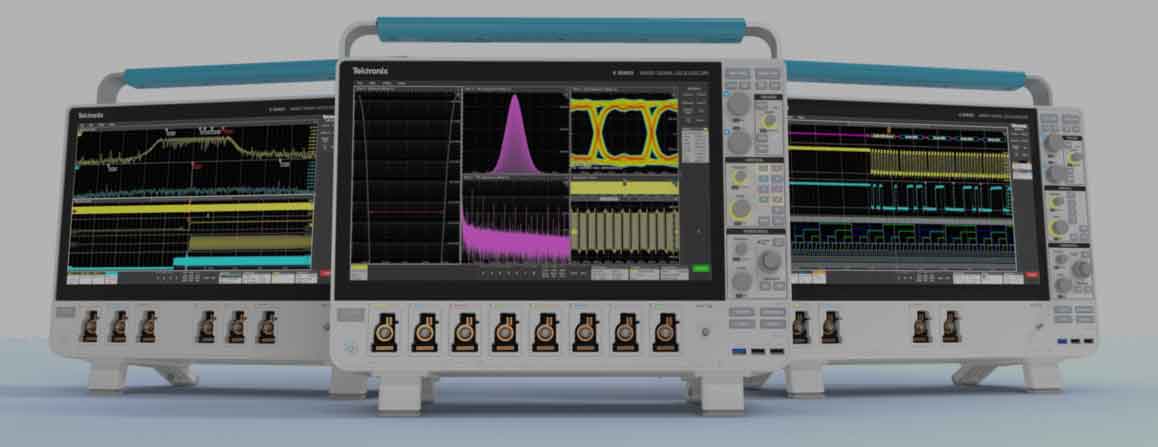

6 시리즈 B MSO <br /><br />혼합 신호 오실로스코프
1GHz부터 최대 10GHz까지 업그레이드 가능한 대역폭으로 고속 설계의 문제를 해결하고 유효성을 검증할 수 있습니다. 낮은 노이즈와 최대 50GS/s의 샘플링 속도로 정확한 측정 결과를 얻을 수 있습니다. 6/8채널 모델을 갖춘 설계에 대해 자세히 알아보십시오.
최대 10GHz
최대 50GS/s
최대 1G
12비트
6 시리즈 B 알아보기
6 시리즈 B 알아보기
- 성능 사양
- 유용성에 대한 새로운 표준
- 내장 측정/분석 기능
- 고속 클럭 및 데이터 처리
- 다중 채널 스펙트럼 분석
- 3V 파워 레일에서 3상 드라이브까지
최저 노이즈. 자세한 정보.
이전에는 볼 수 없었던 신호 정보를 확인할 수 있습니다.
- 새로운 TEK061 프런트엔드 ASIC를 통해 입력 노이즈를 최소화할 수 있음
- 5GHz에서 12비트의 해상도, 200MHz에서 최대 16비트 해상도 제공
- 1mV/div, 1GHz일 때 노이즈 < 55µV
- 50mV/div, 10GHz일 때 노이즈 < 1.25mV
동기화된 다중 채널 스펙트럼 분석
4개, 6개 또는 8개의 스펙트럼 분석을 확인할 수 있습니다. 병렬로 시간 도메인 신호 처리 기능을 사용하는 하드웨어 디지털 다운컨버터(DDC)에서 흥미로운 기능을 제공합니다.
- 아날로그 채널을 파형이나 스펙트럼으로 또는 두 가지로 모두 볼 수 있음
- RF 주파수 또는 진폭 변경 시 도표 작성 및 트리거링
- 스펙트럼과 시간 도메인 파형이 동기화되어 RF 및 시간 도메인 이벤트의 상관관계를 파악할 수 있음
- 중심 주파수와 RBW 등의 스펙트럼 제어 기능이 시간 도메인 제어 성능과 완전히 독립적으로 작동
최신 6 시리즈 MSO 펌웨어 업데이트
버전: v2.24.4
새로운 기능
신호 경로 모델링을 위한 새로운 소프트웨어 옵션:
-
SIM 고급(선택. SIMA)를 사용하면 고속 직렬 링크를 위한 엔드투엔드 신호 무결성 모델링을 수행할 수 있습니다. 디임베드/임베드 기능과 송신기 및 수신기 이퀄라이제이션 기능을 이용할 수 있습니다.
새로운 태양광 인버터 라이드스루 측정:
-
고급 전력 측정 및 분석에 녹색 전력 분석에 고전압 및 저전압 승차 측정이 추가되었습니다(선택 사항). PWR)
고급 분석 소프트웨어의 모든 범위와 범위에서 사용할 수 있는 모든 개선 사항은 릴리스 노트를 참조하세요.
프로브 팁에서 시작되는 충실도
각 4, 6, 8개의 FlexChannel® 입력 채널에서 1GHz의 프로브를 사용하여 회로를 찾아볼 수 있습니다. 고성능 싱글 엔드 액티브 프로브 또는 디퍼런셜 프로브를 연결하거나, TriMode 프로브를 사용하여 한 번에 두 작업을 모두 실행할 수 있습니다. FlexChannel 입력에 TLP058 로직 프로브를 연결할 경우, 디지털 채널 8개로 확장할 수 있어 시스템의 가시성을 확장할 수 있습니다.
- 1MΩ 및 50Ω의 입력 터미네이션 내장
- 각 입력에 대해 1GHz 저부하 패시브 프로브 포함
- 디퍼런셜, 전류, 파워 레일 프로브 및 광학적 Isolation 프로브용 채널당 프로브 전력이 10W인 TekVPI 프로브
- TDP7700 시리즈 4, 6, 8, 10GHz TriMode 프로브 -- 고속 통신 충전용으로 적합
어디서나 협업, 분석 및 자동화하기
강력한 협업 및 자동화 도구로 빠르고 반복 가능한 결과를 얻고 어디서나 데이터에 액세스하세요.
- TekScope PC: 동일한 TekScope UX를 PC로 가져와 파형을 분석하고 직렬 버스를 디코딩하고 오실로스코프에 원격으로 액세스할 수 있습니다. 멀티스코프 분석, 지터 및 전력 측정을 위해 업그레이드하세요.
- TekDrive: 오실로스코프에서 바로 파형을 저장하고 공유하세요. 완전한 API 지원을 통해 대화형 브라우저 기반 파형 보기와 원활한 자동화를 경험하세요.
- eScope: 내장된 eScope 또는 Windows 원격 데스크톱을 사용하여 모든 LAN을 통해 오실로스코프를 제어하세요.
- 킥스타트 PC 소프트웨어: 오실로스코프, 함수 발생기, 전원 공급 장치, SMU 등을 포함한 전체 벤치에 대한 데이터 캡처 및 로깅을 간소화합니다.
- dev.tek.com: Python 패키지, 엄선된 가이드, 예제 등으로 자동화를 바로 시작하세요.
사양 개요
입력 채널
FlexChannel 입력 4개, 6개 또는 8개.
각 FlexChannel은 TLP0581 프로브를 통해 아날로그 신호 입력 1개 또는 디지털 로직 입력 8개 제공
대역폭 1
1, 2.5, 4, 6, 8, 10GHz
샘플링 속도
2개의 아날로그 채널에서 50GS/s
4개의 아날로그 채널에서 25GS/s
4개 미만의 아날로그 채널에서 12.5GS/s
레코드 길이 1
4채널에서 최대 1G 포인트
4채널 이상에서 최대 500M 포인트
신호 발생기 1
13 표준 파형 유형 + 임의
디지털 전압계 2
4자리
트리거 주파수 카운터 2
8자리
디스플레이
15.6인치(385mm)
TFT 컬러 HD(1920 x 1080) 해상도 정전식(다중 터치) 터치스크린
2 - 제품 등록 시 무료
제품 구성 (What's in the box?)
- 채널별로 TPP1000 1GHz, low-C 패시브 프로브 1개(액세서리 포함)
- 액세서리 주머니가 포함된 전면 덮개
- 전원 코드
- Printed Installation Manual covers safety and basic operation
- 포괄적인 내장 온라인 도움말
- Certificate of traceability
- 장비 및 포함된 프로브에 대해 1년 보증
견적을 받으려면 6 시리즈 MSO 모델을 선택하세요.
| 모델 | 아날로그 대역폭 | 샘플링 속도 | 레코드 길이 | 아날로그 채널 | 디지털 채널 | 함수 발생기 출력 | 정가 | 구성 및 견적 |
|---|---|---|---|---|---|---|---|---|
| MSO64B | 1GHz ~ 10GHz |
Up to 50 GS/s |
62.5M ~ 1G |
4 |
Up to 32 (optional) |
1(옵션) |
US $42,600 | 구성 및 견적 |
| MSO66B | 1 GHz - 10 GHz |
Up to 50 GS/s |
62.5 M - 1 G |
6 |
Up to 48 (optional) |
1 (optional) |
US $54,400 | 구성 및 견적 |
| MSO68B | 1 GHz - 10 GHz |
Up to 50 GS/s |
62.5 M - 1 G |
8 |
Up to 64 (optional) |
1 (optional) |
US $70,000 | 구성 및 견적 |
| 모델 | 아날로그 대역폭 | 샘플링 속도 | 레코드 길이 | 아날로그 채널 | 디지털 채널 | 함수 발생기 출력 | 정가 | 구성 및 견적 |
|---|---|---|---|---|---|---|---|---|
| MSO64B | 1GHz ~ 10GHz |
Up to 50 GS/s |
62.5M ~ 1G |
4 |
Up to 32 (optional) |
1(옵션) |
US $42,600 | 구성 및 견적 |
| MSO66B | 1 GHz - 10 GHz |
Up to 50 GS/s |
62.5 M - 1 G |
6 |
Up to 48 (optional) |
1 (optional) |
US $54,400 | 구성 및 견적 |
| MSO68B | 1 GHz - 10 GHz |
Up to 50 GS/s |
62.5 M - 1 G |
8 |
Up to 64 (optional) |
1 (optional) |
US $70,000 | 구성 및 견적 |
| 텍트로닉스 6 시리즈 MSO |
텍트로닉스 5 시리즈 MSO |
Keysight MXR-시리즈 |
Rohde & Schwarz RTP 시리즈 |
Rohde & Schwarz RTO 시리즈 |
LeCroy WavePro HD |
|
|---|---|---|---|---|---|---|
| 자세한 사양 비교 | -- | -- | 팩트 시트(Fact Sheet) | 팩트 시트(Fact Sheet) | 팩트 시트(Fact Sheet) | 팩트 시트(Fact Sheet) |
| 아날로그 채널 수 | 4, 6 또는 8 | 4, 6 또는 8 | 4 또는 8 | 4 | 2 또는 4 | 4 |
| 대역폭 범위 | 1GHz ~ 10GHz | 350MHz ~ 2GHz | 500MHz ~ 6GHz | 4GHz ~ 16GHz | 600MHz ~ 6GHz | 2.5GHz ~ 8GHz |
| 4개 채널의 최대 대역폭 | 10GHz | 2GHz | 6GHz | 8GHz | 4GHz | 4GHz |
| 8개 채널의 최대 대역폭 | 5GHz | 2GHz | 6GHz | -- | -- | -- |
| Upgradeable Bandwidth | 예 | 예 | 예 | 예 | 예 | 아니요 |
| 채널 입력 임피던스 | 50Ω, 1MΩ | 50Ω, 1MΩ | 50Ω, 1MΩ | 50Ω | 50Ω, 1MΩ | 50Ω, 1MΩ |
| 아날로그 샘플링 속도(4개 채널) | 최대 25GS/s | 최대 6.25GS/s | 최대 16GS/s | 최대 20GS/s | 최대 20GS/s | 최대 10GS/s |
| 아날로그 샘플링 속도(8개 채널) | 최대 12.5GS/s | 최대 6.25GS/s | 최대 16GS/s | -- | -- | -- |
| 표준 레코드 길이(모든 채널) | 62.5Mpts | 62.5Mpts | 200Mpts | 50Mpts | 50Mpts | 50Mpts |
| 레코드 길이(옵션) | 4채널: 1Gpts >4채널: 500Mpts |
500Mpts | 400Mpts | 1Gpts | 1Gpts | 2.5Gpts |
| 통합 임의/함수 발생기 | 50MHz(옵션) | 50MHz(옵션) | 50MHz(옵션) | 없음 | 100MHz(옵션) | 없음 |
| 디지털/로직 분석 채널(MSO) | 최대 64(옵션) | 최대 64(옵션) | 16(옵션) | 16(옵션) | 16(옵션) | 16(옵션) |
| 파형 캡처 속도(wfms/s) | >500,000 | >500,000 | 200,000 | 950,000 | >1,000,000 | 사용할 수 없음 |
| RMS 노이즈, 1mV/div, 기준: 1GHz, 4GHz, 10GHz | 54µV, 93µV, 201µV | 254µV, NA, NA | 73µV, 132µV, NA | NA, 270µV, NA | 100µV, 220µV, NA | NA, 228µV, NA |
| ADC 해상도 | 12비트 | 12비트 | 10비트 | 8비트 | 8비트 | 12비트 |
| Operating System | 임베디드 OS Windows 10(옵션) |
임베디드 OS Windows 10(옵션) |
Windows 10 | Windows 10 | windows 7 | Windows 10 |
| 표준 프로브 | 1GHz 패시브 3.9pF 부하 |
최대 1GHz 패시브 3.9pF 부하 |
500MHz 패시브 9.5pF 부하 |
없음 | 500MHz 패시브 10pF 부하 |
500MHz 패시브 10pF 부하 |
| 기본 보증 | 1년 | 3년 | 1년 | 3년 | 3년 | 3년 |
Embedded Design and Debug
Debug and perfect your designs with serial bus decoders and power analysis. Save time and prevent errors compared to manual or offline decoding and analysis.
Highlights
- Over 30 serial bus decode and triggering options
- Search serial bus packets for system-level debugging
- Measure power rail timing, ripple and frequency response to increase power supply performance and efficiency
- Available built-in DMM and AFG can be activated to create an all-in-one design productivity tool.
The Starter Bundle provides a convenient package of essential design and debug tools.
전원 무결성 및 전원 관리
오늘날의 보드에는 20개 이상의 파워 레일이 있을 수 있습니다. 이 중 다수가 3V 미만이고 대부분 노이즈 제한이 있습니다. 정확한 노이즈를 측정하려면 각별한 주의를 기울여야 합니다.
주요 특징
- 낮은 측정 시스템 노이즈
- 낮은 노이즈 TPR 시리즈 파워 레일 프로브와 호환
- 낮은 노이즈의 TPR 시리즈 파워 레일 프로브와 쌍을 이룸
- SVID 및 SPMI의 디코딩 옵션
- 임피던스 측정
지터 분석
모든 임베디드 시스템 및 디지털 통신 링크의 핵심에는 클럭이 있습니다. 지터 및 기타 클럭 왜곡은 시스템 작동에 영향을 줄 수 있으며 적절한 분석 도구가 없으면 근본 원인을 알아내기 어려울 수 있습니다.
주요 특징
- 표준 위상 노이즈, TIE 및 주파수 도표 및 히스토그램
- 지터 분해 및 클럭 복구 기능을 포함하는 고급 분석 옵션
벡터 신호 분석
SignalVu-PC 벡터 신호 분석 소프트웨어를 사용하여 분석 대역폭이 최대 2GHz인 고급 광대역 RF 분석을 수행합니다.
- RF 측정
- 변조 분석
- 5G NR 측정
- 오류 벡터 진폭
- 펄스형 RF 측정
시리얼 표준 컴플라이언스 테스트
고속 디지털 인터페이스는 엄격한 테스트 절차를 사용하여 안전성과 상호 운영성을 보장합니다. 자동 컴플라이언스 테스트 소프트웨어는 설정, 측정, 한도 기준 검사 및 자세한 보고서 생성 등의 전체 테스트 프로세스를 관리합니다.
주요 특징
- 이더넷 10/100/1000BASE-T, NBASE-T 및 XGBT
- 자동차 이터넷 10/100/1000BASE-T1
- MIPI D-PHY 1.2
- 자동차 이더넷 100/1000BASE-T1
전자파 간섭(EMI) 문제 해결
6 시리즈 MSO의 각 아날로그 채널에서는 시간 도메인 파형이나 스펙트럼 또는 둘 다를 표시할 수 있습니다. 시간 및 주파수 플롯을 동기화하면 어떤 신호가 빅팀(victim)인지, 또 어떤 신호가 어그레서(aggressor)인지를 빠르게 파악할 수 있습니다.
차세대 오실로스코프로 EMI 문제 해결3 상 인버터, 모터 및 드라이브
인버터, 모터 및 드라이브 분석 패키지를 사용하면 3상 PWM 시스템에서 안정적이고 신뢰할 수 있는 파워 측정 작업을 간편하게 수행할 수 있습니다.
주요 특징
- 최대 8개의 아날로그 입력 채널
- 3상 와이, 델타 및 단상 배선 구성
- 종합적인 파워 및 고조파 측정
- 기계적 측정
- DQ0 측정
Essential Software for Today's Engineers
Unlock powerful automated measurements, in-depth waveform analysis, and industry-leading visualizations with our oscilloscope software bundles. Designed for specific workflows, these tools help you gain deeper insights—fast.
Whether you're debugging embedded systems or optimizing power efficiency, we have the right solution for you. Choose individual software options or save an average of 50% with a bundle:
- Starter Bundle – Essential embedded design and debug capabilities plus advanced power analysis for boosting power efficiency and signal integrity.
- Pro Bundle – Choose from six Pro Bundles to utilize Tektronix expertise with power, signal integrity, serial protocols, compliance, and industry-specific applications.
- Ultimate Bundle – Saves you an average of 90% by unlocking all available software options and bundles and 1G/ch record length, so your oscilloscope grows with your testing needs.
Choose the bundle that fits your project—and accelerate your workflow today.
Learn about subscription and perpetual licenses.
Download the software bundles features list
Subscription vs Perpetual License
Subscription: Get the latest features, updates, and support
Perpetual License: Get the software for life, with optional updates via a maintenance license
스타터
US $3,170
가입
US $7,580
영구
- I2C, SPI, RS-232/422/485/UART 버스에 대한 시리얼 트리거, 디코드, 검색 및 이벤트 테이블 분석
- 사전 정의된 파형 유형 13개와 최대 50MHz의 임의 파형이 포함된 통합형 임의 함수 발생기
평균 49% 할인!
계속하려면 라이선스 옵션을 선택하십시오
프로
- 스타터 번들 포함
- 레코드 길이 250M/ch 추가
- PLUS: 다음 번들 중 하나 선택
Pro 또는 Ultimate 소프트웨어 번들을 구입하면 12개월 유지보수가 포함니다.
평균 72% 할인!
추가: 번들 선택
시리얼 디코드
US $7,910
가입
US $19,700
영구
- 1선
- 오디오
- CAN, CAN FD
- CXPI
- EtherCAT
- 이더넷
- eSPI
- eUSB
- FlexRay
- I3C
- LIN
- Manchester
- MDIO
- MIPI C-PHY
- MIPI D-PHY
- NFC
- NRZ
- SDLC
- SMBus
- SPMI
- SVID
- USB 2.0
계속하려면 라이선스 옵션을 선택하십시오
자동차
US $7,910
가입
US $20,000
영구
- 지터 분석
- PAM3 분석*
- 신호 분리*
- 100BASE-T1 및 1000BASE-T1 컴플라이언스
- 멀티 기가비트 자동차 이더넷 컴플라이언스
- 10BASE-T1S 컴플라이언스
- MIPI D-PHY 컴플라이언스
- 인버터 및 모터 드라이브 분석
- 이중 펄스 테스트
- 100BASE-T1 디코딩
- CAN, CAN FD 디코딩
- CXPI 디코딩
- FlexRay 디코딩
- I3C 디코딩
- LIN 디코딩
- PSI5 디코딩
- SENT 디코딩
계속하려면 라이선스 옵션을 선택하십시오
MilGov
US $7,910
가입
US $19,500
영구
- 지터 분석
- 마스크/한계 테스트
- 시리얼 T/D
- Mil-Std-1553
- ARINC429
- SpaceWire
- NRZ
계속하려면 라이선스 옵션을 선택하십시오
전원
US $10,100
가입
US $25,200
영구
- Advanced Power Analysis
- 디지털 전원 관리 분석
- 이중 펄스 테스트
- DQ0/기계적 측정을 통해 인버터 및 모터 드라이브 분석
- SPMI 디코딩
- SVID 디코딩
계속하려면 라이선스 옵션을 선택하십시오
컴플라이언스
US $7,580
가입
US $18,700
영구
- 10/100/100BASE-T 이더넷(다중 레인 포함)*
- 2.5G/5G/10G BASE-T 이더넷*
- 10BASE-T1L 산업용 이더넷*
- USB2.0*
- MIPI D-PHY 1.2*
- MIPI D-PHY 2.1*
- DDR3*
계속하려면 라이선스 옵션을 선택하십시오
신호 무결성
US $7,910
가입
US $19,700
영구
- 지터 분석
- PAM3 분석*
- LVDS 디버그*
- DDR3 디버그
- 마스크/한계 테스트
- 사용자 정의 필터
계속하려면 라이선스 옵션을 선택하십시오
최고
US $15,200
가입
US $37,300
영구
- 스타터 번들과 전체 프로 번들 포함
- 추가: 레코드 길이 1 G/ch, 스펙트럼 뷰 RF와 시간 파형의 비교, 확장된 스펙트럼 뷰 캡처 대역폭, 비디오 트리거
Pro 또는 Ultimate 소프트웨어 번들을 구입하면 12개월 유지보수가 포함니다.
평균 86% 할인!
계속하려면 라이선스 옵션을 선택하십시오
* 6-WIN이 필요한 기능 표시
디지털 채널 액세스
| 업그레이드 | 설명 | 구매 세부 사항 |
|---|---|---|
| TLP058 로직 프로브 | FlexChannel 입력 장치를 통해 1개의 로직 프로브로 8개 디지털 채널에 액세스 가능 | 프로브 견적 요청 |
장비 기능 추가
| 업그레이드 | 설명 | 구매 세부 사항 |
|---|---|---|
| SUP6-AFG | 임의 함수 발생기(AFG) 추가 | 평가판 라이선스 요청 견적 요청 |
| SUP6-DVM | 디지털 전압계/트리거 주파수 카운터 추가 | 등록 시 소프트웨어 업그레이드 라이선스 파일이 제공됩니다. 지금 등록하십시오. |
| SUP6-RL-1 | 레코드 길이를 125Mpts/채널로 확장 | 평가판 라이선스 요청 견적 요청 |
| SUP6-RL-1T2 | 채널당 125Mpts에서 250Mpts로 레코드 길이 연장 | 평가판 라이선스 요청 견적 요청 |
| SUP6-RL-2 | 레코드 길이를 250Mpts/채널로 확장 | 평가판 라이선스 요청 견적 요청 |
| SUP6-RL-3 | 레코드 길이를 62.5M/ch에서 500M/ch로 확장 | 평가판 라이선스 요청 견적 요청 |
| SUP6-RL-1T3 | 레코드 길이를 125M/ch에서 500M/ch로 확장 | 평가판 라이선스 요청 견적 요청 |
| SUP6-RL-2T3 | 레코드 길이를 250M/ch에서 500M/ch로 확장 | 평가판 라이선스 요청 견적 요청 |
| SUP6-RL-4 | 레코드 길이를 62.5M/ch에서 1G/ch로 확장 | 평가판 라이선스 요청 견적 요청 |
| SUP6-RL-1T4 | 레코드 길이를 125M/ch에서 1G/ch로 확장 | 평가판 라이선스 요청 견적 요청 |
| SUP6-RL-2T4 | 레코드 길이를 250M/ch에서 1G/ch로 확장 | 평가판 라이선스 요청 견적 요청 |
| SUP6-RL-3T4 | 레코드 길이를 500M/ch에서 1G/ch로 확장 | 평가판 라이선스 요청 견적 요청 |
| SUP6B-LNX | 임베디드 운영 체제가 있는 확장 반도체 드라이브 | 평가판 사용 불가 견적 요청 |
| SUP6B-WIN | Windows 10 라이선스가 있는 확장 반도체 드라이브 | 평가판 사용 불가 견적 요청 |
프로토콜 분석 추가
| 업그레이드 | 설명 | 구매 세부 사항 |
|---|---|---|
| SUP6-RFNFC | NFC 무선 프로토콜 디코딩 및 검색 | 평가판 라이선스 요청 견적 요청 |
| SUP6-SR8B10B | 8b10b 프로토콜 디코더 및 검색 | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRAERO | 항공우주산업 시리얼 트리거링 및 분석(MIL-STD-1553, ARINC429) | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRAUDIO | Audio serial triggering and analysis (I 2S, LJ, RJ, TDM) | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRAUTO | 오토모티브 시리얼 트리거링 및 분석(CAN, CAN FD, LIN, FlexRay) | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRAUTOEN1 | 100BASE-T1 자동차 이더넷 프로토콜 디코드 소프트웨어 | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRAUTOSEN | 자동차 센서 시리얼 트리거링 및 분석(SENT) | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRCOMP | 컴퓨터 시리얼 트리거링 및 분석(RS-232/422/485/UART) | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRCPHY | MIPI C-PHY 프로토콜 디코딩 및 분석 | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRETHERCAT | EtherCAT 프로토콜 디코딩 및 분석 | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRCXPI | CXPI 프로토콜 디코딩 및 분석 | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRDPHY | MIPI D-PHY 1.2(CSI-2, DSI-1) 디코딩 및 분석 | 평가판 라이선스 요청 견적 요청 |
| SUP6-SREMBD | Embedded serial triggering and analysis (I 2C, SPI) | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRENET | 이더넷 시리얼 트리거링 및 분석(10Base-T, 100Base-TX) | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRESPI | eSPI 프로토콜 디코딩 및 분석 | 평가판 라이선스 요청 견적 요청 |
| SUP6-SREUSB2 | eUSB2 프로토콜 디코딩 및 분석 | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRI3C | MIPI I3C 디코딩 및 분석 | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRMANCH | Manchester 프로토콜 디코딩 및 분석 | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRMDIO | MDIO 프로토콜 디코딩 및 분석 | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRNRZ | NRZ 프로토콜 디코더 및 검색 | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRONEWIRE | 1선 프로토콜 디코딩 및 분석 | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRPM | Power Management serial triggering and analysis (SPMI) | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRPSI5 | PSI5 시리얼 디코드 및 분석 | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRSDLC | Synchronous Data Link Control 프로토콜 디코딩 및 분석 | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRSMBUS | SMBus 프로토콜 디코딩 및 분석 | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRSPACEWIRE | SpaceWire 프로토콜 디코딩 및 분석 | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRSVID | SVID 프로토콜 디코딩 및 분석 | 평가판 라이선스 요청 견적 요청 |
| SUP6-SRUSB2 | USB 2.0 시리얼 버스 트리거링 및 분석(LS, FS, HS)(HS는 ≥1GHz 모델 권장) | 평가판 라이선스 요청 견적 요청 |
시리얼 컴플라이언스 테스트 추가
| 업그레이드 | 설명 | 구매 세부 사항 |
|---|---|---|
| SUP6-AUTOEN-BND | 자동차 이더넷 컴플라이언스, 신호 분리, PAM3 분석, 100BASE-T1 디코딩 소프트웨어 | 평가판 라이선스 요청 견적 요청 |
| SUP6-AUTOEN-SS | TekExpress 자동화 플랫폼을 사용하는 신호 분리 솔루션(최소 BW 1GHz) | 평가판 라이선스 요청 견적 요청 |
| SUP6-CMINDUEN10 | 산업용 이더넷(10Base-T1L 장거리) 자동 컴플라이언스 테스트 솔루션 | 평가판 라이선스 요청 견적 요청 |
| SUP6-PAM3 | TekExpress 자동화 플랫폼을 사용하는 PAM3 자동 컴플라이언스 솔루션(최소 BW 1GHz) | 평가판 라이선스 요청 견적 요청 |
| SUP6-CMAUTOEN | 자동차 이더넷(100Base-T1 및 1000BASE-T1) 자동화 컴플라이언스 테스트 솔루션 | 평가판 라이선스 요청 견적 요청 |
| SUP6-CMAUTOEN10 | 자동차 이더넷(10BASE-T1S Short Reach) 자동 컴플라이언스 테스트 솔루션 | 평가판 라이선스 요청 견적 요청 |
| SUP6-CMAUTOEN10G | 자동차 이더넷(멀티 기가비트) 자동화 컴플라이언스 테스트 솔루션 | |
| SUP6-CMCPHY20 | MIPI C-PHY 2.0 Tx 자동화된 규격 적합성 테스트 솔루션(6-DJA 옵션 필요) | 평가판 라이선스 요청 견적 요청 |
| SUP6-CMUSB2 | USB 2.0 자동화 사전 컴플라이언스 테스트 솔루션 | 평가판 라이선스 요청 견적 요청 |
| SUP6-CMENET | 이더넷(10/100/1000BASE-T) 컴플라이언스 테스트 솔루션 | 평가판 라이선스 요청 견적 요청 |
| SUP6-CMENETML | 6 시리즈 MSO에 대한 다중 레인 이더넷(10BASE-T, 100BASE-T, 1000BASE-T) 자동 컴플라이언스 테스트, 6-CMENET 및 6-WIN 필요 | 평가판 라이선스 요청 견적 요청 |
| SUP6-CMDPHY | MIPI D-PHY 1.2 컴플라인스 테스트 솔루션 | 평가판 라이선스 요청 견적 요청 |
| SUP6-CMDPHY21 | MIPI D-PHY 2.1 테스트 자동화 소프트웨어. 6-DJA 및 6-WIN 필요 | 평가판 라이선스 요청 견적 요청 |
| SUP6-CMDPHY21UP | MIPI D-PHY 2.1 테스트 자동화 소프트웨어, D-PHY 1.2의 업그레이드 | 평가판 라이선스 요청 견적 요청 |
| SUP6-CMNBASET | 이더넷(2.5/5GBASE-T) 컴플라이언스 테스트 솔루션 | 평가판 라이선스 요청 견적 요청 |
| SUP6-CMXGBT | 이더넷(10GBASE-T) 컴플라이언스 테스트 솔루션 | 평가판 라이선스 요청 견적 요청 |
| SUP6-DBLVDS | 6 시리즈 MSO 오실로스코프를 위한 자동 LVDS 테스트 솔루션 | 평가판 라이선스 요청 견적 요청 |
고급 분석 추가
| 업그레이드 | 설명 | 구매 세부 사항 |
|---|---|---|
| SUP6-DPM | 디지털 전원 관리 분석 소프트웨어 | 평가판 라이선스 요청 견적 요청 |
| SUP6-DJA | 고급 지터 및 아이 분석 | 평가판 라이선스 요청 견적 요청 |
| SUP6B-IMDA | 인버터, 모터 및 드라이브 분석 | 평가판 라이선스 요청 견적 요청 |
| SUP6B-IMDA-DQ0 | IMDA에 대한 DQ0 분석 | 평가판 라이선스 요청 견적 요청 |
| SUP6B-IMDA-MECH | 인버터, 자동차, 드라이브용 기계적 측정 | 평가판 라이선스 요청 견적 요청 |
| SUP6-MTM | 마스크 및 한계 테스트 | 평가판 라이선스 요청 견적 요청 |
| SUP6-PWR | 전력 분석 | 평가판 라이선스 요청 견적 요청 |
| SUP6-SV-BW-1 | 스펙트럼 뷰 캡처 대역폭을 2GHz까지 높여줍니다 | 평가판 라이선스 요청 견적 요청 |
| SUP6-SV-RFVT | 스펙트럼 뷰 RF와 시간 비교 분석 및 | 평가판 라이선스 요청 견적 요청 |
| SUP6-UDFLT | 사용자 정의 필터 생성 도구 | 평가판 라이선스 요청 견적 요청 |
| SUP6-VID | 아날로그 비디오 트리거(NTSC, PAL, SECAM) | 평가판 라이선스 요청 견적 요청 |
대역폭 업그레이드
| 업그레이드 | 설명 | 구매 세부 사항 |
|---|---|---|
| SUP6B-BW4 | 6 시리즈 B MSO(FlexChannel 입력 4개 포함)용 대역폭 업그레이드. 옵션은 데이터 시트를 참조하십시오. | |
| SUP6B-BW6 | 6 시리즈 B MSO(FlexChannel 입력 6개 포함)용 대역폭 업그레이드. 옵션은 데이터 시트를 참조하십시오. | |
| SUP6B-BW8 | 6 시리즈 B MSO(FlexChannel 입력 8개 포함)용 대역폭 업그레이드. 옵션은 데이터 시트를 참조하십시오. |
메모리 디버그 및 컴플라이언스 추가
| 업그레이드 | 설명 | 구매 세부 사항 |
|---|---|---|
| SUP6-DBDDR3 | DDR3 메모리 디버그 솔루션 | 평가판 라이선스 요청 견적 요청 |
| SUP6-CMDDR3 | DDR3 / LPDDR3 컴플라이언스 테스트 | 평가판 라이선스 요청 견적 요청 |
| 데이터 시트 링크 | 프로브 | 설명 | 구성 및 견적 요청 |
|---|---|---|---|
| 데이터 시트 보기 | TICP025 | 250MHz Tektronix 절연 전류 프로브 | 구성 및 견적 |
| 데이터 시트 보기 | TICP050 | 500MHz Tektronix 절연 전류 프로브 | 구성 및 견적 |
| 데이터 시트 보기 | TICP100 | 1GHz 텍트로닉스 절연 전류 프로브 | 구성 및 견적 |
| 데이터 시트 링크 | 프로브 | 설명 | 구성 및 견적 요청 |
|---|---|---|---|
| 데이터 시트 보기 | TIVP02 | IsoVu 2세대 광학적 Isolation 디퍼런셜 프로브, 200MHz, TekVPI, 2m 케이블, 10X(TIVPMX10X) 팁 포함 | 구성 및 견적 |
| 데이터 시트 보기 | TIVP02L | IsoVu 2세대 광학적 Isolation 디퍼런셜 프로브, 200MHz, TekVPI, 10m 케이블, 10X(TIVPMX10X) 팁 포함 | 구성 및 견적 |
| 데이터 시트 보기 | TIVP05 | IsoVu 2세대 광학적 Isolation 디퍼런셜 프로브, 500MHz, TekVPI, 2m 케이블, 10X(TIVPMX10X) 팁 포함 | 구성 및 견적 |
| 데이터 시트 보기 | TIVP05L | IsoVu 2세대 광학적 Isolation 디퍼런셜 프로브, 500MHz, TekVPI, 10m 케이블, 10X(TIVPMX10X) 팁 포함 | 구성 및 견적 |
| 데이터 시트 보기 | TIVP1 | IsoVu 2세대 광학적 Isolation 디퍼런셜 프로브, 1GHz, TekVPI, 2m 케이블, 10X(TIVPMX10X) 팁 포함 | 구성 및 견적 |
| 데이터 시트 보기 | TIVP1L | IsoVu 2세대 광학적 Isolation 디퍼런셜 프로브, 1GHz, TekVPI, 10m 케이블, 10X(TIVPMX10X) 팁 포함 | 구성 및 견적 |
| 데이터 시트 링크 | 프로브 | 설명 | 구성 및 견적 요청 |
|---|---|---|---|
| 데이터 시트 보기 | TDP0500 | 디퍼런셜 프로브: 500MHz, 5X/50X, +/- 42V, TekVPI | 구성 및 견적 |
| 데이터 시트 보기 | TDP1000 | 디퍼런셜 프로브: 1GHz, 5X/50X, +/- 42V, TekVPI | 구성 및 견적 |
| 데이터 시트 보기 | THDP0100 | 디퍼런셜 프로브, 100MHZ TekVPI 디퍼런셜 고전압 프로브 | 구성 및 견적 |
| 데이터 시트 보기 | THDP0200 | 디퍼런셜 프로브, 200MHZ TekVPI 디퍼런셜 고전압 프로브 | 구성 및 견적 |
| 데이터 시트 보기 | TMDP0200 | 디퍼런셜 프로브, 200MHZ TekVPI 디퍼런셜 중전압 프로브, TMPD0200 | 구성 및 견적 |
| 데이터 시트 링크 | 프로브 | 설명 | 구성 및 견적 요청 |
|---|---|---|---|
| 데이터 시트 보기 | TPP0850 | 고전압 프로브: 800MHz, 50X, 2.5kV, 싱글 엔드, TekVPI | 구성 및 견적 |
| 데이터 시트 링크 | 프로브 | 설명 | 구성 및 견적 요청 |
|---|---|---|---|
| TLP058 | 5/6 시리즈 MSO 오실로스코프용 8채널 범용 로직 프로브. 액세서리 키트 포함 | 구성 및 견적 |
| 데이터 시트 링크 | 프로브 | 설명 | 구성 및 견적 요청 |
|---|---|---|---|
| 데이터 시트 보기 | TDP1500 | 디퍼런셜 프로브: 1.5GHz, 1X/10X, +/-8.5V, TekVPI | 구성 및 견적 |
| 데이터 시트 보기 | TDP3500 | 디퍼런셜 프로브: 3.5GHz, 5X, +/- 2V, TekVPI | 구성 및 견적 |
| 데이터 시트 보기 | TDP4000 | 4 GHz, Differential Probe with TekVPI interface | 구성 및 견적 |
| 데이터 시트 보기 | TDP7704 | 4 GHz, TriMode Probe with TekFlex connector, TekVPI+ interface | 구성 및 견적 |
| 데이터 시트 보기 | TDP7706 | 6 GHz, TriMode Probe with TekFlex connector, TekVPI+ interface | 구성 및 견적 |
| 데이터 시트 보기 | TDP7708 | 8 GHz, TriMode Probe with TekFlex connector, TekVPI+ interface | 구성 및 견적 |
| 데이터 시트 보기 | TDP7710 | 10 GHz, TriMode Probe with TekFlex connector, TekVPI+ interface | 구성 및 견적 |
| 데이터 시트 링크 | 프로브 | 설명 | 구성 및 견적 요청 |
|---|---|---|---|
| 데이터 시트 보기 | TAP1500 | 액티브 프로브: 1.5GHz, 10X, 싱글 엔드, TekVPI | 구성 및 견적 |
| 데이터 시트 보기 | TAP2500 | 액티브 프로브: 2.5GHz, 10X, 싱글 엔드, TekVPI | 구성 및 견적 |
| 데이터 시트 보기 | TAP4000 | 4 GHz, Single Ended Probe with TekVPI interface | 구성 및 견적 |
| 데이터 시트 링크 | 프로브 | 설명 | 구성 및 견적 요청 |
|---|---|---|---|
| 데이터 시트 보기 | TCP0020 | 프로브, AC/DC 전류, 20A, DC, 50MHz BW, TekVPI 인터페이스, 확인 가능한 교정 인증서 표준 | 구성 및 견적 |
| 데이터 시트 보기 | TCP0030A | 프로브, AC/DC 전류, 30A, DC, DC - 120MHZ, TekVPI 인터페이스 포함, 확인 가능한 교정 인증서 표준 | 구성 및 견적 |
| 데이터 시트 보기 | TCP0150 | 전류 프로브: 20MHz, 5mA - 212A, AC/DC, TekVPI | 구성 및 견적 |
| 데이터 시트 보기 | TCP312A | 프로브, AC/DC 전류, 30A DC, DC~100MHZ, 확인 가능한 교정 인증서 표준 | 구성 및 견적 |
| 데이터 시트 보기 | TCPA300 | 전류 프로브: 100MHz, 증폭기(프로브 필요) | 구성 및 견적 |
| 데이터 시트 링크 | 프로브 | 설명 | 구성 및 견적 요청 |
|---|---|---|---|
| 데이터 시트 보기 | TPR1000 | 1GHz, 싱글 엔드 TekVPI 전원 레일 프로브(TPR4KIT 표준 액세서리 키트 포함) | 구성 및 견적 |
| 데이터 시트 보기 | TPR4000 | 4GHz, 싱글 엔드 TekVPI 전원 레일 프로브(TPR4KIT 표준 액세서리 키트 포함) | 구성 및 견적 |
| 데이터 시트 링크 | 프로브 | 설명 | 구성 및 견적 요청 |
|---|---|---|---|
| 데이터 시트 보기 | TPP0502 | 패시브 프로브: 500MHz, 2X, TekVPI | 구성 및 견적 |
| 데이터 시트 보기 | TPP1000 | 패시브 프로브: 1GHz, 10X, TekVPI | 구성 및 견적 |
Tektronix는 수년간의 성능을 보호하고 유지하기 위해 장비와 함께 구매할 수 있도록 다양한 교정 및 보증 연장 계획을 제공합니다. 우선 서비스부터 OEM 전문가 유지보수, 사고 방지에 이르는 혜택을 통해 계획되지 않은 가동 중지 시간과 비용을 방지하기 위해 지금 투자하십시오. 서비스 계획을 장비 구매에 추가하는 것에 대해 영업 담당자에게 문의하십시오.
| Calibration 특징: |
Z540 Calibration1 |
ISO 17025 준수1 |
ISO 17025 인증 |
|---|---|---|---|
| 감사 요구 사항을 충족하기 위해 설계된 교정 레이블 및 교정 인증서 |
|
|
|
| 펌웨어 업데이트(해당하는 경우 안전성 및 신뢰성 업데이트 포함)² |
|
|
|
| OEM 측정 절차² |
|
|
|
| 테스트 데이터 | 옵션 |
|
|
| 교정 레코드 보존 |
|
|
|
| 트레이서빌리티 |
|
|
|
| 불확실성 분석 |
|
|
|
| ISO/IEC 인증 기관에 의한 독립적인 검증(인증서에 로고 인쇄) |
|
| 제품/옵션 |
설명 |
|---|---|
| 텍트로닉스 옵션 C3 | 교정 서비스 3년. C3는 선적 후 3년 동안 2개의 교정 이벤트를 제공합니다. 추적 가능 교정 또는 권장 교정에 대한 기능 검증(해당하는 경우)을 포함합니다. 보증 서비스에는 초기 교정과 2년의 교정 보증 서비스가 포함됩니다. |
| 텍트로닉스 옵션 C5 | 교정 서비스 5년. C3는 선적 후 3년 동안 2개의 교정 이벤트를 제공합니다. 추적 가능 교정 또는 권장 교정에 대한 기능 검증(해당하는 경우)을 포함합니다. 보증 서비스에는 초기 교정과 4년의 교정 보증 서비스가 포함됩니다. |
1 특정 국가에서는 ISO 9001일 수 있음.
2 초기 상태 인증 서비스의 표준.
일부 제한 사항이 적용됩니다. 자세한 내용은 프로그램 약관을 참조하십시오.
6 시리즈 이상을 이용해야 합니까?
Tektronix는 전자 테스트 및 측정 장비의 모든 브랜드에 대해 공인된 교정 서비스 제공업체로, 9,000개 제조업체에서 14만 개 이상의 모델을 서비스하고 있습니다. 세계적으로 100여 개의 실험실을 보유하고 있는 Tektronix는 OEM 품질의 맞춤 교정 프로그램을 시장 가격으로 제공하는 단일 글로벌 파트너 역할을 수행하고 있습니다. 현장, 로컬 픽업 및 배달 및 기타 옵션을 사용할 수 있습니다.
