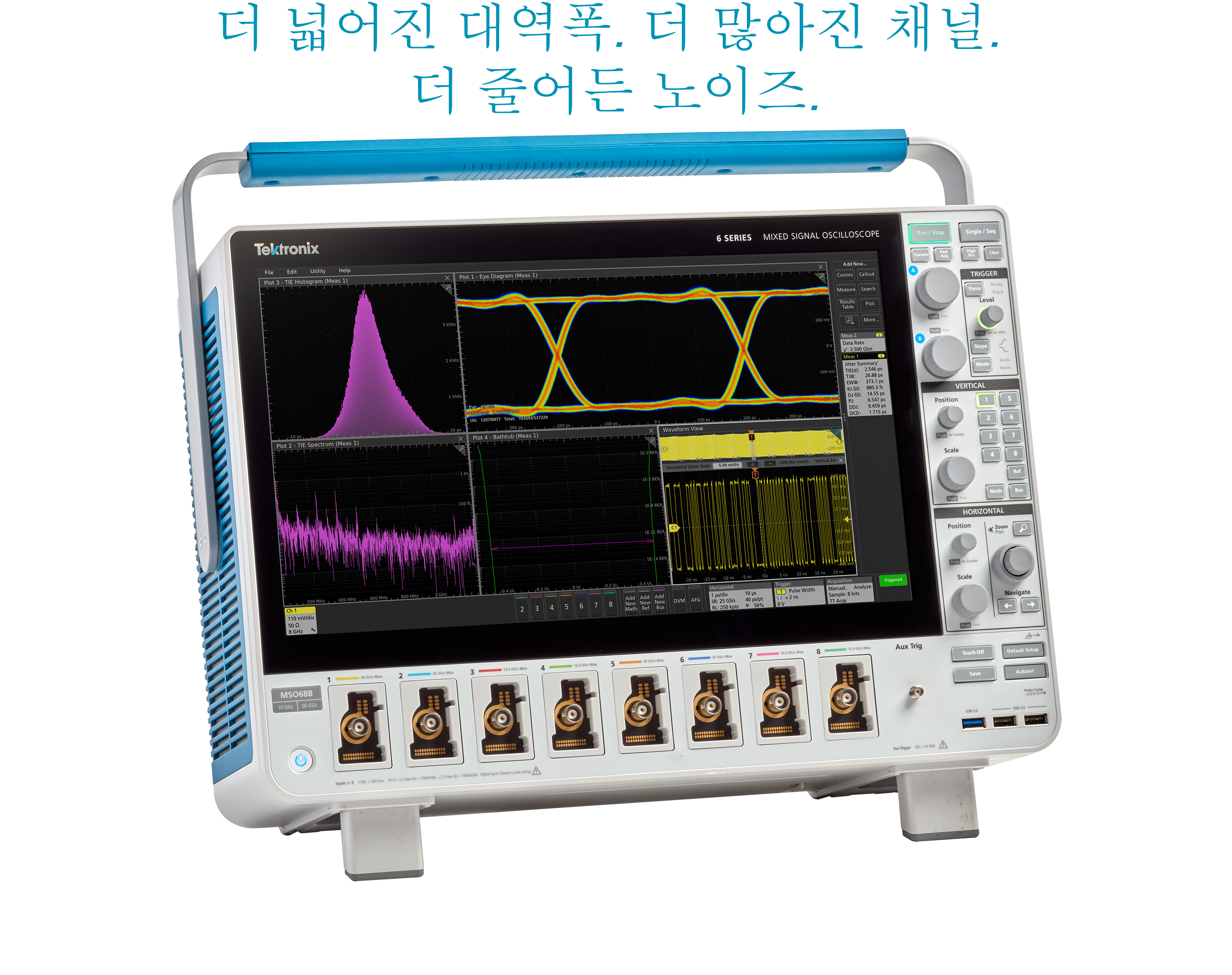

6 제품군 B MSO

사양

별도 표시된 경우를 제외하고는 모든 모델에 모든 사양이 적용됩니다.

모델 개요

¹SPC 직후, 주위 5°C 변경 시마다 2% 추가.

²SPC 직후, 주위 5°C 변경 시마다 1% 추가.

수직 시스템 - 아날로그 채널

입력 커플링

DC, AC

입력 임피던스 1MΩ DC 커플됨

1MΩ±1%

입력 커패시턴스 1MΩ DC 커플됨, 일반

14.5pF ±1.5pF

입력 임피던스 50 Ω, DC 커플됨

50 Ω ±3%

입력 민감도 범위

1MΩ

1-2-5 순서로 500µV/div~10V/div

참고: 500μV/div는 1mV/div의 2배 디지털 줌에 해당합니다.

50Ω

1-2-5 순서로 1mV/div~1V/div

참고: 1mV/div는 2mV/div의 2배 디지털 줌에 해당합니다.

최대 입력 전압

50Ω: 피크가 ≤ ±20V인 <100mV/div에서 2.3V_RMS(DF ≤ 6.25%)

50Ω: 피크가 ≤ ±20V인 ≥100mV/div에서 5.5V_RMS(DF ≤ 6.25%)

1MΩ: 300V_RMS

1MΩ의 경우 4.5MHz~45MHz에서 20dB/decade로 줄임

45MHz~450MHz에서 14dB/decade로 줄임, 450MHz 초과, 5.5V_RMS

유효 비트(ENOB), 일반

2mV/div, 고해상도 모드, 50Ω, 90% 전체 화면의 10MHz 입력

대역폭	ENOB
5GHz	5.7
4GHz	5.9
3GHz	6.1
2.5GHz	6.2
2GHz	6.35
1GHz	6.8
500MHz	7.25
350MHz	7.5
250MHz	7.65
200MHz	7.85
20MHz	9.25

50mV/div, 고해상도 모드, 50Ω, 90% 전체 화면의 10MHz 입력

대역폭	ENOB
5GHz	7.4
4GHz	7.6
3GHz	7.85
2.5GHz	7.95
2GHz	8.1
1GHz	8.45
500MHz	8.65
350MHz	8.8
250MHz	8.85
200MHz	8.9
20MHz	9.85

2mV/div, 샘플 모드, 50Ω, 90% 전체 화면의 10MHz 입력

대역폭	ENOB
10GHz	4.95
9GHz	5.1
8GHz	5.2
7GHz	5.35
6GHz	5.55

50mV/div, 샘플 모드, 50Ω, 90% 전체 화면의 10MHz 입력

대역폭	ENOB
10GHz	6.6
9GHz	6.75
8GHz	6.85
7GHz	7
6GHz	7.15

위치 범위

±5 구간

오프셋 범위, 최댓값

입력 신호는 50Ω 입력 경로의 최대 입력 전압을 초과할 수 없습니다.

Volts/div 설정	최대 오프셋 범위, 50Ω 입력
1mV/div~99mV/div	±1V
100mV/div~1V/div	±10V

Volts/div 설정	최대 오프셋 범위, 1MΩ 입력
500µV/div~63mV/div	±1V
64mV/div - 999mV/div	±10V
1V/div - 10V/div	±100V

오프셋 정확도

50Ohm DC 커플됨

≥5mV/div: ±(0.003 X |오프셋 - 위치| + 0.087div)

2mV/div: ±(0.003 X |오프셋 - 위치| + 0.13div)

1mV/div: ±(0.003 X |오프셋 - 위치| + 0.224div)

1MOhm DC 커플됨

≥5mV/div: ±(0.003 X |오프셋 - 위치| + 0.2 div)

2mV/div: ±(0.003 X |오프셋 - 위치| + 0.237div)

1mV/div: ±(0.003 X |오프셋 - 위치| + 0.384div)

오프셋 및 위치(볼트 단위)

대역폭 선택

10GHz 모델, 50Ohm

20MHz, 200MHz, 250MHz, 350MHz, 500MHz, 1GHz, 2GHz, 2.5GHz, 3GHz, 4GHz, 5GHz, 6GHz, 7GHz, 8GHz, 9GHz, 10GHz

8GHz 모델, 50Ohm

20MHz, 200MHz, 250MHz, 350MHz, 500MHz, 1GHz, 2GHz, 2.5GHz, 3GHz, 4GHz, 5GHz, 6GHz, 7GHz, 8GHz

6GHz 모델, 50Ohm

20MHz, 200MHz, 250MHz, 350MHz, 500MHz, 1GHz, 2GHz, 2.5GHz, 3GHz, 4GHz, 5GHz, 6GHz

4GHz 모델, 50Ohm

20MHz, 200MHz, 250MHz, 350MHz, 500MHz, 1GHz, 2GHz, 2.5GHz, 3GHz, 4GHz

2.5GHz 모델, 50Ohm

20MHz, 200MHz, 250MHz, 350MHz, 500MHz, 1GHz, 2GHz, 2.5GHz

1GHz 모델, 50Ohm

20MHz, 200MHz, 250MHz, 350MHz, 500MHz, 1GHz

1MOhm

20MHz, 200MHz, 250MHz, 350MHz, 및 전체(500MHz)

플랫 상태 또는 단계 응답에

최적화한 대역폭 필터링

랜덤 노이즈, RMS, 일반

50Ω, 일반

50GS/s, 샘플 모드, RMS

V/div		1mV/div	2mV/div	5mV/div	10mV/div	20mV/div	50mV/div	100mV/div	1V/div
10GHz		183μV	188μV	228μV	346μV	602μV	1.39mV	3.58mV	27.4mV
9GHz		167μV	172μV	208μV	315μV	549μV	1.27mV	3.22mV	25mV
8GHz		153μV	156μV	192μV	287μV	501μV	1.15mV	2.94mV	23.1mV
7GHz		139μV	141μV	175μV	262μV	457μV	1.07mV	2.68mV	21.1mV
6GHz		124μV	127μV	156μV	234μV	412μV	949μV	2.39mV	19mV

25GS/s, 고해상도 모드, RMS

V/div		1mV/div	2mV/div	5mV/div	10mV/div	20mV/div	50mV/div	100mV/div	1V/div
5GHz		111μV	112μV	134μV	197μV	338μV	772μV	1.99mV	15.4mV
4GHz		97.4μV	98.7μV	117μV	171μV	291μV	672μV	1.73mV	13.3mV
3GHz		83.8μV	85μV	101μV	144μV	245μV	559μV	1.46mV	11.2mV
2.5GHz		75.6μV	76.6μV	90.7μV	128μV	219μV	498μV	1.3mV	9.85mV
2GHz		68.9μV	69.9μV	81.7μV	116μV	195μV	444μV	1.17mV	8.78mV
1GHz		51.1μV	51.8μV	59.9μV	82.9μV	138μV	314μV	829μV	6.22mV
500MHz		37.5μV	38μV	43.4μV	60μV	99.9μV	230μV	607μV	4.61mV
350MHz		31.9μV	32.3μV	36.9μV	49.9μV	82.1μV	185μV	499μV	3.62mV
250MHz		28.1μV	28.5μV	32.5μV	44μV	71.5μV	161μV	440μV	3.19mV
200MHz		24.2μV	24.5μV	28μV	37.9μV	62.3μV	140μV	383μV	2.78mV
20MHz		8.68μV	8.8μV	10.1μV	13.8μV	22.9μV	52.8μV	136μV	1.04mV

1MΩ, 고해상도 모드(RMS), 일반

V/div		1mV/div	2mV/div	5mV/div	10mV/div	20mV/div	50mV/div	100mV/div	1V/div
500MHz		186μV	202μV	210μV	236μV	288μV	522μV	1.25mV	13.4mV
350MHz		134μV	138μV	145μV	163μV	216μV	391μV	974μV	10.6mV
250MHz		108μV	110μV	114μV	131μV	182μV	374μV	838μV	9.63mV
200MHz		106μV	108μV	109μV	117μV	149μV	274μV	674μV	8.01mV
20MHz		73μV	73.2μV	78.1μV	99.6μV	158μV	361μV	801μV	8.29mV

크로스토크(채널 분리), 일반

≥50dB~2GHz

≥45dB~5GHz

≥40dB~10GHz

200mV/div로 설정된 두 채널에 대해

수직 시스템 - 디지털 채널

채널 수

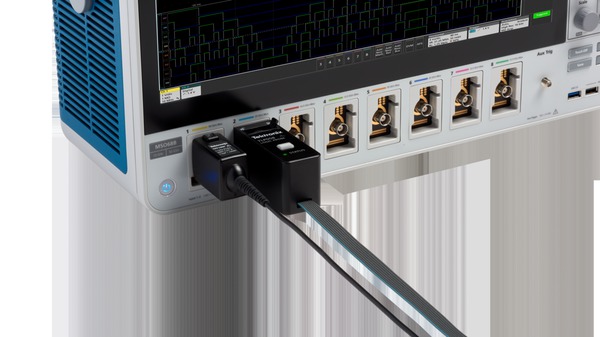

설치된 TLP058당 디지털 입력 8개(D7-D0)(아날로그 채널 1개와 상쇄)

수직 해상도

1비트

최대 입력 전환 속도

500MHz

감지 가능한 최소 펄스 폭, 일반

1ns

임계값

디지털 채널당 임계값 1개

임계값 범위

±40V

임계값 분해능

10mV

임계값 정확도

±[교정 후 임계값 설정의 100mV + 3%]

입력 히스테리시스, 일반

프로브 팁에서 100mV

입력 동적 범위, 일반

F_in ≤ 200MHz의 경우 30V_pp, F_in > 200MHz의 경우 10V_pp

절대 입력 전압 준수, 일반

±42V 피크

최소 전압 범위, 일반

400mV 피크-피크

입력 임피던스, 일반

100kΩ

프로브 부하, 일반

2pF

프런트 엔드 및 RF 시스템(모든 측정은 일반)

민감도/노이즈 밀도

-157dBm/Hz(1mV/div, -38dBm, 1.0001GHz CF, 500kHz span, 3kHz RBW)

DANL

-163dBm/Hz 10MHz~6GHz, 1mV/div

-160dBm/Hz >6GHz~10GHz, 1mV/div

노이즈 수치

17 dB(1mV/div, -38dBm, 1.001GHz, 500 kHz span, 3 kHz RBW)

SNR/동적 범위

112dB(1GHz 입력 캐리어, 0dBm 스코프 입력 범위, 1GHz CF, 100MHz 스팬, 1kHz RBW, 중앙에서 ±20MHz 측정)

절대 진폭 정확도

최대 10GHz BW의 경우 ± 1dB(0 - 8GHz)

위상 노이즈 @ 1GHz

10MHz 오프셋: -140dBc/Hz

1MHz 오프셋: -132dBc/Hz

100kHz 오프셋: -118dBc/Hz

10kHz 오프셋: -118dBc/Hz

EVM(256QAM)

0.5% @ 20MSymbols/s

1.1% @ 800MSymbols/s

1.5% @ 1.2GSymbols/s

1.6% @ 2GSymbols/s

SFDR

60dB @ 3GHz, 5GHz span

70dB @ 2.35GHz, 1.5GHz span

복귀 손실(100mV/div)

12dB <5GHz

8dB 5GHz~10GHz

고조파 왜곡

두 번째 고조파: 0dBm, 1GHz 신호의 -58dBC

세 번째 고조파: 0dBm, 1GHz 신호의 -55dBC

투톤 3차 인터셉트 포인트(99mV/div 에서)

25dBm 10MHz~6GHz

20dBm 6GHz~8GHz

12dBm 8GHz~10GHz

수평 시스템

시간 기반 범위

40ps/div - 1,000s/div

샘플 속도 범위

6.25S/s~50GS/s(실시간-최댓값은 사용한 채널에 따라 다름)

25GS/s~2.5TS/s(보간된 최솟값 사용한 채널에 따라 다름)

레코드 길이 범위

아날로그 및 디지털 채널에 적용됩니다. 모든 획득 모드는 1G 최대 레코드 길이, 최소 1k 레코드 길이, 1 샘플 증가분으로 조정 가능합니다.

표준: 62.5M 포인트

옵션 6-RL-1: 125M 포인트

옵션 6-RL-2: 250M 포인트

옵션 6-RL-3: 500M 포인트

옵션 6-RL-4: 1G 포인트

초/구간 범위

모델	1K	10K	100K	1M	10M	62.5M	125M	250M	500M	1G
MSO6xB 표준 62.5M	40ps - 16s	400ps - 160s	4ns - 1000s			2.5μs - 1000s	해당 없음	해당 없음	해당 없음	해당 없음
MSO6xB 옵션 6-RL-1 125M	40ps - 16s	400ps - 160s	4ns - 1000s			2.5μs - 1000s	5μs - 1000s	해당 없음	해당 없음	해당 없음
MSO6xB 옵션 6-RL-2 250M	40ps - 16s	400ps - 160s	4ps~1000s			2.5μs - 1000s	5μs - 1000s	10μs - 1000s	해당 없음	해당 없음
MSO6xB 옵션 6-RL-3 500Mpts	40ps - 16s	400ps - 160s	4ps~1000s			2.5us - 1000s	5us - 1000s	10us - 1000s	20us - 1000s	해당 없음
MSO6xB 옵션 6-RL-4: 1Gpts	40ps - 16s	400ps - 160s	4ps~1000s			2.5us - 1000s	5us - 1000s	10us - 1000s	20us - 1000s	40us~1000s

균열 불확도(샘플 지터)

기간	일반 지터
<1μs	80fs
<1ms	130fs

시간축 정확도

1ms 이상의 시간 간격에 대해 ±1.0 x10^-7

설명	사양
초기 상태 허용 오차	±12 ppb교정 시 1ms 이상의 간격에 대해 주변 온도 25°C
온도 안정성	±20ppb 해당 온도에서 충분한 소크 타임(soak time) 후 0°C~50°C의 전체 작동 범위에 걸침작동 온도에서 테스트됨
크리스털 수명	±300ppb. 1년 이상 동안 25°C의 주파수 허용 오차 변화

델타 시간 측정 정밀도, 공칭

(가우스 필터 응답의 결과로 생긴 에지 모양 가정)

제공된 장비 설정 및 입력 신호에 대한 DTA(델타 시간 측정 정밀도)를 계산하는 공식은 나이퀴스트 주파수 위에 있는 신호 내용을 중요하지 않은 것으로 가정합니다. 여기서 다음이 적용됩니다.

SR ₁= 측정 시 첫^​번째 점 주위의 슬루 레이트(첫^​번째 에지)

SR ₂= 측정 시 두^​번째 점 주위의 슬루 레이트(두^​번째 에지)

N = 입력 참조 노이즈의 RSS(V_RMS) 및 동적 노이즈 추정(볼트 rms)

TBA = 시간 기반 정확도 또는 기준 주파수 오류 (20ppb)

T_j= 균열 불확실성(sec rms -80fs 짧은 기간 동안)

t _p= 델타 시간 측정 기간(초)

최고 샘플링 속도의 최대 기간

1.25ms(표준) 또는 2.5ms(옵션 6-RL-1, 125M 포인트), 5ms(옵션. 6-RL-2, 250M 포인트), 10ms(옵션 6-RL-3, 500M 포인트), 또는 20ms(옵션 6-RL-4, 1G 포인트)

시간 기반 지연 시간 범위

-10 구간에서 5,000s

지연시간 보정 범위

40ps 해상도로 -125ns - +125ns(피크 탐지 및 엔벨로프 획득 모드).

1ps 해상도로 -125ns - +125ns(기타 모든 획득 모드).

아날로그 채널 간 지연, 전체 대역폭, 일반

입력 임피던스가 50Ω으로 설정되고, DC 커플링의 Volts/div가 동일하거나 10mV/div를 넘는 모든 두 채널에서 10ps 이하

아날로그 및 디지털 FlexChannel 간 지연, 일반

1미만 ns, 스코프의 대역폭(대역폭 한도는 적용되지 않음)과 일치하는 TLP058 및 패시브 프로브 사용 시

두 디지털 FlexChannel 간 지연, 일반

320ps

디지털 FlexChannel 유형의 임의 2비트 간 지연, 일반

160ps

트리거 시스템

트리거 모드

자동, 일반 및 싱글

트리거 커플링

DC, 고주파 제거(50kHz 초과 감쇠), 저주파 제거(50kHz 미만 감쇠), 노이즈 제거(민감도 감소)

트리거 대역폭(에지, 펄스, 로직), 일반

모델	트리거 유형	트리거 대역폭
MSO6xB 10GHz	에지	10GHz
MSO6xB 10GHz	Pulse, Logic	4GHz
MSO6xB 8GHz	에지	8GHz
MSO6xB 8GHz	Pulse, Logic	4GHz
MSO6xB 6GHz	에지	6GHz
MSO6xB 6GHz	Pulse, Logic	4GHz
MSO6xB 4GHz, 2.5GHz, 1GHz:	에지, 펄스, 로직	제품 대역폭

에지 유형 트리거 민감도, DC 커플링, 일반

경로	범위	사양
1MΩ 경로(모든 모델)	0.5mV/div~0.99mV/div	DC~장비 대역폭의 5mV
	1mV/div 이상	5mV 또는 DC~500MHz나 장비 BW 중 더 작은 값의 0.7div 중 더 큰 값, 6mV 또는 500MHz 초과~장비 대역폭의 0.8div
50Ω 경로	1mV/Div~1.99mV/Div	DC에서 장비 대역폭의 3.5div
	2mV/Div~4.99mV/Div	DC에서 장비 대역폭의 2개 구간
	≥ 5mV/div	DC에서 장비 대역폭의 5개 구간 미만
라인	50~60Hz 라인 주파수에서 90V~264V 라인 전압	103.5V~126.5V
보조 트리거 입력		250mVPP, DC~400MHz

에지 유형 트리거 민감도, DC 커플링 아님, 일반

트리거 커플링	표준 감도
노이즈 제거	DC와 커필링된 제한값의 2.5배
HF 제거	DC부터 50kHz까지의 DC 커플된 제한의 1.0배 신호를 50kHz 아래로 감쇠합니다.
LF 제거	50kHz를 초과하는 주파수의 경우 DC 커플된 제한의 1.5배. 신호를 50kHz 아래로 감쇠합니다.

트리거 지터, 일반

≤1.5ps_RMS(샘플 모드 및 에지-유형 트리거 사용 시)

≤2ps_RMS(에지-유형 트리거 및 FastAcq 모드 사용 시)

≤80ps_PP(비 에지-유형 트리거 모드 사용 시)

트리거 지터, 보조 입력, 일반

≤200ps_RMS(에지-유형 트리거 및 FastAcq 모드 사용 시)

장비 간 보조 입력 트리거 지연시간, 일반

각 장비에서 ± 100ps 지터1.5ns 스큐, 기기 간 총 ≤1.7ns. 개별 채널의 수동 왜곡 보정을 사용하면 전체 기기 왜곡이 서로 다른 기기 채널 간에 200ps까지 갈 수도 있습니다.

펄스 ≥500mV_≥1V pp에 대한 스큐 개선

트리거 레벨 범위

소스	범위
모든 채널	화면 중앙에서 ±5 구간
보조 입력 트리거	±5V
라인	라인 전압의 50%에 고정됨

이 사양은 로직 및 펄스 임계값에 적용됩니다.

트리거 주파수 계수기

8 Digits(제품 등록 시 무료)

트리거 유형

에지:

모든 채널에서 포지티브, 네거티브 또는 두 가지 기울기. 커플링에는 DC, AC, 노이즈 제거, HF 제거 및 LF 제거가 포함됩니다.

펄스 폭:

포지티브나 네거티브 펄스의 폭에 대해 트리거합니다. 이벤트는 검정된 시간 또는 로직이 될 수 있습니다.

타임아웃:

지정한 시간 동안 높음, 낮음 또는 모두로 유지되는 이벤트에서 트리거합니다. 이벤트는 검정된 로직이 될 수 있습니다.

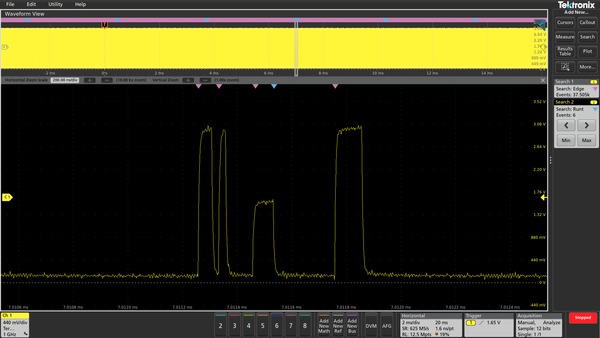

런트:

첫 번째 임계를 교차한 후에, 다시 첫 번째 임계를 교차하기 전에 두 번째 임계 교차를 실패한 펄스에서 트리거 합니다. 이벤트는 검정된 시간 또는 로직이 될 수 있습니다.

윈도우:

두 개의 사용자 조정 가능한 임계값으로 정의한 창에 들어가거나, 나오거나, 내부 또는 외부에 유지되는 이벤트에서 트리거합니다. 이벤트는 검정된 시간 또는 로직이 될 수 있습니다.

로직:

로직 패턴이 참값으로 전환되거나, 거짓 값으로 전환되거나, 클럭 에지와 동시에 발생할 때 트리거합니다. 높음, 낮음 또는 관계없음으로 정의된 모든 입력 채널에 대해 지정된 패턴(AND, OR, NAND, NOR)입니다. 참값으로 전환되는 로직 패턴은 시간 검정될 수 없습니다.

셋업 앤 홀드:

임의 입력 채널에 나타나는 클럭과 데이터 사이의 셋업 시간 및 홀드 시간 모두를 위반할 경우에 트리거합니다.

상승/하강 시간:

지정된 수치보다 빠르거나 느린 펄스 에지 속도에서 트리거합니다. 기울기는 포지티브, 네거티브 중의 하나가 될 수 있습니다. 이벤트는 검정된 로직이 될 수 있습니다.

비디오(옵션 6 -VID):

NTSC, PAL 및 SECAM 비디오 신호의 모든 라인, 홀수, 짝수 또는 모든 필드에서 트리거

시퀀스:

B 이벤트에서 X번 트리거하거나, C 이벤트에서 재설정된 A 트리거 후에 N 이벤트에서 트리거합니다. 일반적으로 A 및 B 트리거 이벤트는 다음과 같은 몇 가지 예외를 제외하고는 어떤 트리거 유형으로도 설정할 수 있습니다. 즉, A 이벤트 또는 B 이벤트를 셋업/홀드로 설정하면 다른 이벤트를 에지로 설정해야 하며 이더넷 및 고속 USB(480Mbps)가 지원되지 않을 경우 로직 검정이 지원되지 않습니다.

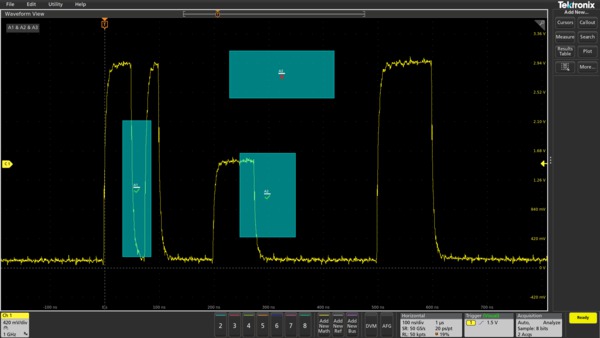

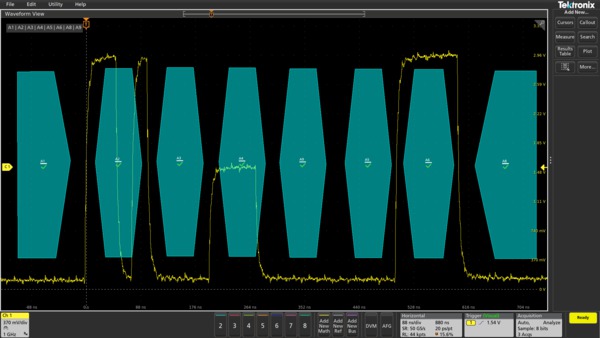

시각적 트리거

모든 파형 획득을 스캔하여 화면 영역(기하학 모양)과 비교함으로써 표준 트리거를 검증합니다. 무제한 영역 수는 각 영역의 검정기로 In, Out 또는 Don't Care로 정의될 수 있습니다. 부울린 수식은 획득 메모리에 저장되는 이벤트를 자세히 검정하기 위해 모든 시각적 트리거 영역의 조합을 사용하여 정의될 수 있습니다. 모양에는 직사각형, 삼각형, 사다리꼴, 육각형 및 사용자 정의 모양이 포함됩니다.

병렬 버스:

병렬 버스 데이터 값에서 트리거합니다. 병렬 버스 크기는 디지털/아날로그 채널에서 1비트~32비트가 될 수 있습니다. 2진수와 16진수를 지원합니다.

I²C 버스(옵션 6-SREMBD):

I²C 버스에서 최대 10Mb/s까지 시작, 반복 시작, 정지, 누락된 승인, 어드레스(7 또는 10비트), 데이터 또는 어드레스 및 데이터에서 트리거

SPI 버스(옵션 6-SREMBD):

SPI 버스의 Slave Select, 유휴 시간 또는 데이터(1-16단어)에서 최대 20Mb/s까지 트리거합니다.

RS-232/422/485/UART 버스(옵션 6-SRCOMP):

시작 비트, 패킷 끝, 데이터 및 패리티 오류에서 최대 15Mb/까지 트리거합니다.

CAN 버스(옵션 6-SRAUTO):

CAN 버스에서 최대 1Mb/s까지 프레임 시작, 프레임 유형(데이터, 원격, 오류, 오버로드), 식별자, 데이터, 식별자 및 데이터, 프레임 끝, 누락된 승인 및 비트 스터핑 오류에서 트리거합니다.

CAN FD 버스(옵션 6-SRAUTO):

CAN FD 버스에서 프레임 시작, 프레임 유형(데이터, 원격, 오류 또는 오버로드), 식별자(표준 또는 확장), 데이터(1~8바이트), 식별자 및 데이터, 프레임 끝, 오류(누락된 승인, 비트 스터핑 오류, FD 양식 오류 또는 모든 오류)를 최대 16Mb/s까지 트리거합니다.

LIN 버스(옵션 6-SRAUTO):

LIN 버스의 동기화, 식별자, 데이터, ID 및 데이터, 해제 프레임, 대기 프레임 및 오류에서 최대 1Mb/s까지 트리거합니다.

FlexRay 버스(옵션 6-SRAUTO):

FlexRay 버스의 프레임 시작, 표시기 비트(보통, 페이로드, Null, 동기, 시동), 프레임 ID, 사이클 카운트, 헤더 필드(표시기 비트, 식별자, 페이로드 길이, 헤더 CRC 및 사이클 카운트), 식별자, 데이터, ID 및 데이터, 프레임 끝 및 오류에서 최대 10Mb/s까지 트리거합니다.

SENT 버스(옵션 6-SRAUTOSEN)

패킷 시작, 고속 채널 상태/데이터, 저속 채널 메시지 ID/데이터 및 CRC 오류에서 트리거합니다.

SPMI 버스(옵션 6-SRPM):

시퀀스 시작 조건, 리셋, 절전, 종료, 해제, 인증, Master Read, Master Write, Register Read, Register Write, Extended Register Read, Extended Register Write, Extended Register Read Long, Extended Register Write Long, Device Descriptor Block Master Read, Device Descriptor Block Slave Read, Register 0 Write, Transfer Bus Ownership 및 패리티 오류에서 트리거합니다.

USB 2.0 LS/FS/HS 버스(옵션 6-SRUSB2):

USB 버스의 동기, 리셋, 일시 중단, 다시 시작, 패킷 끝, 토큰(주소) 패킷, 데이터 패킷, 핸드셰이크 패킷, 특수 패킷, 오류에서 최대 480Mb/s까지 트리거합니다.

이더넷 버스(옵션 6-SRENET):

10BASE-T 및 100BASE-TX 버스의 프레임 시작, MAC 주소, MAC Q-tag, MAC 길이/유형, MAC 데이터, IP 헤더, TCP 헤더, TCP/IPv4 데이터, 패킷 끝 및 FCS(CRC) 오류에서 트리거합니다.

오디오(I²S, LJ, RJ, TDM) 버스(옵션 6-SRAUDIO):

워드 선택, 프레임 동기 또는 데이터에서 트리거합니다. I²S/LJ/RJ의 최대 데이터 속도는 12.5Mb/s입니다. TDM의 최대 데이터 속도는 25Mb/s입니다.

MIL-STD-1553 버스(옵션 6-SRAERO):

MIL-STD-1553 버스에서 동기, 명령(전송/수신 비트, 패리티, 하위 주소/모드, 단어 카운트/모드 카운트, RT 주소), 상태(패리티, 메시지 오류, 장비, 서비스 요청, 수신된 방송 명령, 사용 중, 하위 시스템 플래그, 동적 버스 제어 수락, 터미널 플래그), 데이터, 시간(RT/IMG) 및 오류(패리티 오류, 동기화 오류, 맨체스터 오류, 비연속적 데이터)에서 트리거합니다.

ARINC 429 버스(옵션 -SRAERO):

ARINC 429 버스의 워드 시작, 레이블, 데이터, 레이블 및 데이터, 워드 끝 및 오류(모든 오류, 패리티 오류, 워드 오류, Gap 오류)에서 최대 1Mb/s까지 트리거합니다.

RF 진폭 vs 시간 및 RF 주파수 vs 시간(옵션 6-SV-RFVT)

에지, 펄스 폭 및 타임아웃 이벤트에서 트리거

트리거 홀드오프 범위

0ns~10초

획득 시스템

샘플링

샘플링된 값 획득

피크 탐지

160ps와 같이 좁은 글리치(glitch)도 모두 스윕 속도로 캡처합니다.

평균화

2 - 10,240 파형

엔벨로프

최소-최대 엔벨로프는 여러 획득에 걸쳐 피크 감지 데이터 반영

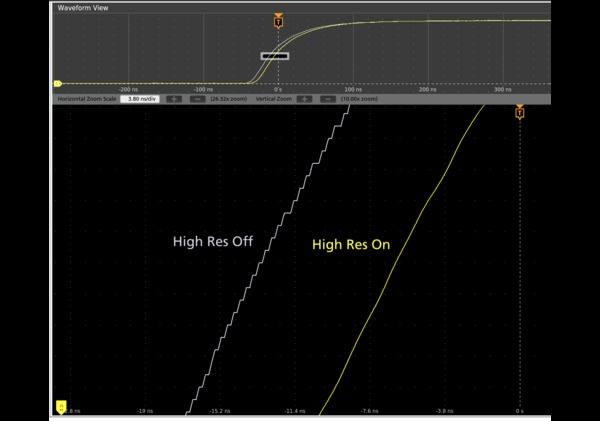

고해상도

각 샘플링 속도에 고유한 FIR(유한 임펄스 응답) 필터를 적용하여 앨리어싱을 방지하고 선택한 샘플링 속도에 사용할 수 있는 대역폭을 넘어서는 오실로스코프 증폭기 및 ADC의 노이즈를 제거하면서도 해당 샘플링 속도에 가능한 최대 대역폭을 유지합니다.

고해상도 모드는 항상 12비트 이상의 수직 해상도를 제공하고 625MS/s 이하의 샘플링 속도에서 16비트의 수직 해상도로 계속 확장합니다.

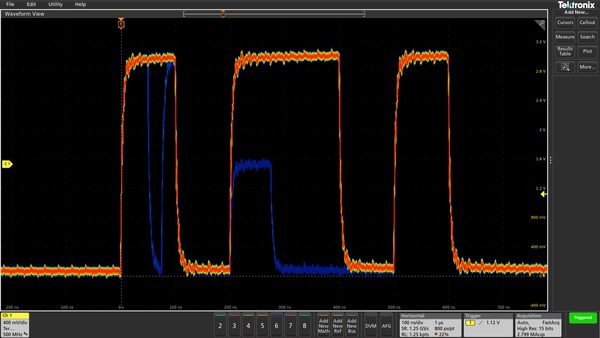

FastAcq®

FastAcq는 동적 신호를 분석하고 특수 이벤트를 포착하도록 장비를 최적화합니다.

최대 파형 캡처 속도:

>500,000wfms/s(피크 탐지 또는 엔벨로프 획득 모드)

>30,000wfms/s(기타 모든 획득 모드)

롤 모드

자동 트리거 모드일 때 40ms/div보다 느린 시간축 속도로 디스플레이 전체에서 오른쪽에서 왼쪽으로 롤링 동작을 통해 순차적 파형 포인트를 스크롤합니다.

FastFrame™

획득 메모리가 세그먼트로 구분됩니다.

최대 트리거 속도 초당 5,000,000개 파형 초과

최대 프레임 크기 = 50포인트

레코드 길이가 최대 250M이며 프레임 크기가 1,000포인트 이상인 경우 최대 프레임 수 = 레코드 길이/프레임 크기입니다.

레코드 길이가 500M이고 최대 샘플 속도가 ≥ 25GS/s까지 가능한 채널만 사용하는 경우 최대 프레임 수 = 레코드 길이/프레임 크기입니다.

레코드 길이가 500M이고 최대 샘플 속도가 12.5GS/s 까지 가능한 채널만 사용하는 경우 최대 프레임 수는 ≥ 250,000입니다.

레코드 길이가 1G이고 최대 샘플링 속도가 ≥ 25GS/s인 채널만 사용하는 경우 최대 프레임 수 ≥ 레코드 길이/프레임 크기/2입니다.

레코드 길이가 1G이고 최대 샘플링 속도가 ≥ 12.5GS/s인 채널만 사용하는 경우 최대 프레임 수 ≥ 레코드 길이/프레임 크기/4입니다.

50포인트 프레임의 경우 최대 프레임 수 =1,000,000입니다.

파형 측정

커서 유형

파형.수직 막대.수평 막대, 수직 및 수평 막대, 축(XY/XYZ 도표만 해당)

DC 전압 측정 정밀도, 평균 획득 모드

측정 유형	DC 정밀도(볼트 단위)
평균 16개 파형 이상	±(DC 게인 정확도 × |판독 값 - (오프셋 - 위치)| + 오프셋 정확도 + 0.15div + 0.6mV)
같은 오실로스코프 설정과 주변 조건에서 획득한 16개 이상 파형의 두 평균 간 델타 전압	±(DC 게인 정확도 * |판독 값| + 0.15 div + 1.2 mV)

자동 측정

개별 측정 배지로 또는 측정 결과표에 한꺼번에 36개가 제한 없이 표시될 수 있음

진폭 측정 기능

진폭, 최대, 최소, 피크 대 피크, 포지티브 오버슈트, 네거티브 오버슈트, 평균, RMS, AC RMS, 사이클 RMS, 탑, 베이스 및 구역

타이밍 측정

기간, 주파수, 단위 간격, 데이터 속도, 포지티브 펄스 폭, 네거티브 펄스 폭, 스큐, 지연, 상승 시간, 하강 시간, 위상, 상승 회전율, 하강 회전율, 버스트 폭, 포지티브 듀티 사이클, 네거티브 듀티 사이클, 시간 외부 레벨, 설정 시간, 보류 시간, 기간 N-주기, 높은 시간 및 낮은 시간

지터 측정(표준)

TIE 및 위상 노이즈

측정 통계

평균, 표준 편차, 최대값, 최소값 및 채우기 통계를 현재 획득 및 모든 획득 둘 다에 대해 사용할 수 있습니다.

기준 레벨

자동 측정을 위한 사용자 정의 가능한 기준 레벨은 퍼센트나 다른 단위로 지정할 수 있습니다. 기준 레벨을 모든 측정에 대해 전역으로, 소스 채널 또는 신호 별로 또는 각 측정에 대해 고유하게 설정할 수 있습니다.

게이팅

화면, 커서, 로직, 검색 또는 시간. 측정을 실시하기 위한 획득 영역을 지정합니다. 게이팅은 전역(전역으로 설정된 모든 측정에 영향을 미침) 또는 지역(모든 측정은 고유한 시간 게이트을 설정할 수 있음. 하나의 지역 게이트만이 화면, 커서, 로직 및 검색 작업에 사용될 수 있음)으로 설정할 수 있습니다.

측정 도표

히스토그램, 시간 추세, 스펙트럼, 아이 다이어그램(TIE 측정 만 해당), 위상 소음(위상 소음 측정만 해당)

측정 한계

측정값에 대한 사용자 정의 제한에 대한 pass/fail 테스트. 측정값 실패에 대한 조치는 화면 캡처 저장, 파형 저장, SRQ(시스템 요청) 및 수집 중지를 포함합니다

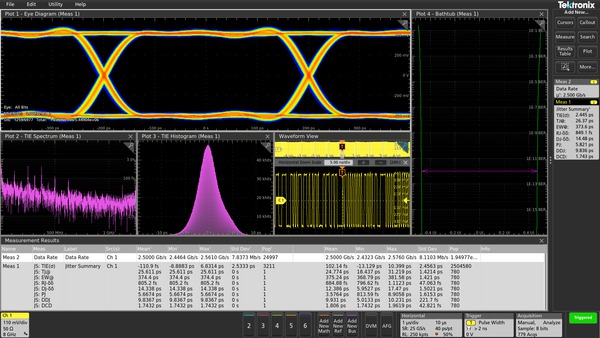

지터 분석 (옵션 6-DJA)은 다음을 추가합니다.

측정

지터 요약, TJ@BER, RJ- δδ, DJ- δδ, PJ, RJ, DJ, DDJ, DCD, SRJ, J2, J9, NPJ, F/2, F/4, F/8, 아이 높이, Eye Height@BER, 아이 폭, Eye Width@BER, 아이 높이, 아이 낮음, Q-계수, 비트 높음, 비트 낮음, 비트 진폭, DC 일반 모드, AC 일반 모드(Pk-Pk), 차등 크로스오버, T/nT 비율, SSC 주파수 편차, SSC 변조 속도

측정 도표

아이 다이어그램 및 지터 욕조(Bathtub)

패스트 아이 렌더링: 추가된 시각적 컨텍스트를 위해 사용자가 지정한 주변 UI(단위 간격)의 수와 함께 아이의 범위를 정의하는 UI를 표시합니다

아이 렌더링 완료: 유효한 모든 UI(단위 간격)를 표시합니다

측정 한계

측정값에 대한 사용자 정의 제한에 대한 pass/fail 테스트. 측정값 실패에 대한 조치는 화면 캡처 저장, 파형 저장, SRQ(시스템 요청) 및 수집 중지를 포함합니다

아이 다이어그램 마스크 테스트

자동화된 pass/fail 테스트

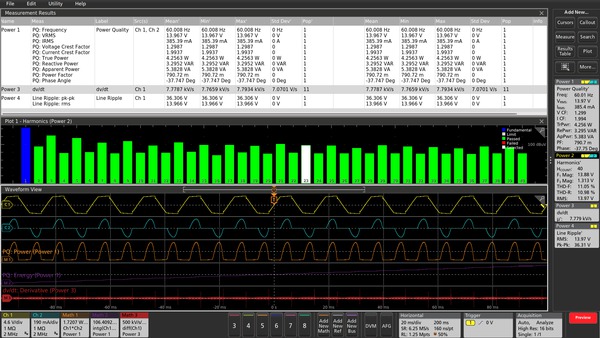

전력 분석 (옵션 6-PWR)은 다음을 추가합니다.

측정

입력 분석(주파수, V_RMS, I_RMS, 전압 및 전류 크레스트 팩터, 유효 전력, 피상 전력, 리액티브 전력, 전력 계수, 위상 각도, 고조파, 유입 전류, 입력 커패시턴스)

진폭 분석(사이클 진폭, 사이클 탑, 사이클 베이스, 사이클 최대, 사이클 최소, 사이클 피크-피크)

타이밍 분석(기간, 주파수, 네거티브 듀티 사이클, 포지티브 듀티 사이클, 네거티브 펄스 폭, 포지티브 펄스 폭)

스위칭 분석(스위칭 손실, dv/dt, di/dt, 안전 동작 영역, R_DSon)

출력 분석(라인 리플, 스위칭 리플, 효율성, 활성화 시간, 비활성화 시간)

자기 분석(인덕턴스, I 대 Intg(V), 자기 손실, 자시 속성)

주파수 응답 분석(제어 루프 응답 보드 선도, 전원 공급 제거비, 임피던스)

측정 도표

고조파 막대그래프, 스위칭 손실 궤도 도표 및 안전 동작 영역

측정 한계

측정값에 대한 사용자 정의 제한에 대한 pass/fail 테스트. 측정값 실패에 대한 조치는 화면 캡처 저장, 파형 저장, SRQ(시스템 요청) 및 수집 중지를 포함합니다

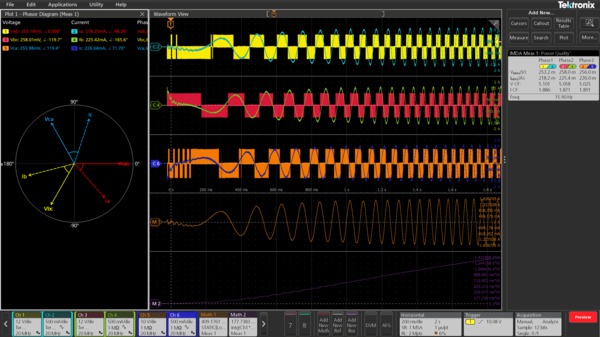

인버터 모터 드라이브 분석(옵션 6-IMDA)은 다음을 추가합니다.

측정

입력 분석(전력 품질, 고조파, 입력 전압, 입력 전류, 입력 전력)

리풀 분석(라인 리플, 스위칭 리플)

출력 분석(페이저 다이어그램, 효율성)

DQ0 분석(DQ0) 옵션 6-IMDA-DQ0 필요

측정 도표

고조파 막대 그래프, 위상 다이어그램

디지털 전원 관리(옵션 6-DPM)는 다음을 추가합니다.

측정

리플 분석(리플)

과도 분석(오버슈트, 언더슈트, 턴온 오버슈트, DC 레일 전압)

전력 시퀀스 분석(켜기, 끄기)

지터 분석(TIE, PJ, RJ, DJ, 아이 높이, 아이 너비, 아이 높음, 아이 낮음)

DDR3/LPDDR3 메모리 디버그 및 분석 옵션(6-DBDDR3)은 다음을 추가합니다.

측정

진폭 측정(AOS, AUS, Vix(ac), tCK당 AOS, tCK당 AUS, UI당 AOS, UI당 AUS)

시간 측정(tRPRE, tWPRE, tPST, Hold Diff, Setup Diff, tCH(avg), tCK(avg), tCL(avg), tCH(abs), tCL(abs), tJIT(duty), tJIT(per), tJIT(cc), tERR(n), tERR(m-n), tDQSCK, tCMD-CMD, tCKSRE, tCKSRX)

LVDS 디버그 및 분석 옵션 (옵션 6-DBLVDS)은 다음을 추가합니다.

데이터 레인 측정

일반 테스트(단위 간격, 상승 시간, 하강 시간, 데이터 폭, 데이터 내부 스큐(PN), 데이터 인터 스큐(레인-투-레인), 데이터 피크-피크)

지터 테스트(AC 타이밍, 클록 데이터 설정 시간, 클록 데이터 홀드 시간, 아이 다이어그램(TIE), TJ@BER, DJ 델타, RJ 델타, DDJ, 디엠퍼시스 레벨)

클럭 레인 측정

일반 테스트(주파수,주기, 듀티 사이클, 상승 시간, 하강 시간, 클럭 인트라 스큐(PN), 클럭 피크-피크)

지터 테스트(TIE, DJ, RJ)

SSC On(Mod Rate, 주파수 편차 평균)

파형 연산

연산 파형 수

무제한

산술

파형 및 스칼라 더하기, 빼기, 곱하기, 나누기

대수 수식

파형, 스칼라(scalars), 사용자 조정 변수 및 파라메트릭 측정 결과와 같은 광범위한 대수 수식을 정의합니다. 복잡한 등식을 사용하여 연산을 수행합니다. 예(Integral (CH1 - Mean(CH1)) X 1.414 X VAR1)

연산 기능

반전, 미분, 적분, 제곱근, 지수, 대수 10, 대수 e, 절대값, 상한, 하한, 최소, 최대, 도, 라디안, 사인, 코사인, 탄젠트, 역사인, 역코사인 및 역탄젠트

관계

부울린 비교 결과 >, <, ≥, ≤, =, ≠

로직

AND, OR, NAND, NOR, XOR, EQV

필터링 기능

사용자 정의 가능한 필터로, 사용자는 필터의 계수가 포함된 파일을 지정합니다.

FFT 기능

스펙트럼 진폭 및 위상 및 실제/가상 스펙트럼

FFT 수직 단위

진폭: 선형 및 로그(dBm)

위상: 도, 라디안, 그룹 지연

FFT 윈도우 기능

해닝, 직사각형, 해밍, 블랙맨-해리스, Flattop2, 가우시안(Gaussian), 카이저 베셀(Kaiser-Bessel) 및 Tek 지수형

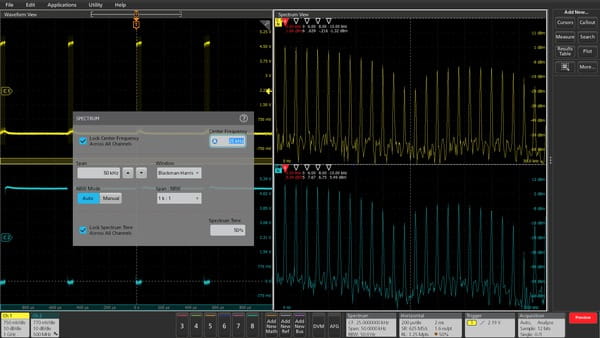

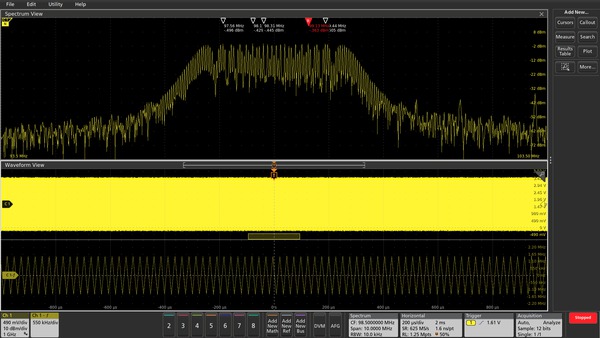

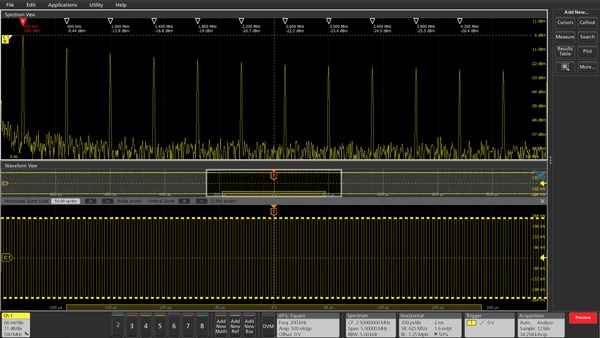

스펙트럼 보기

중심 주파수

장비 아날로그 대역폭에 의해 제한됨

범위

74.5Hz~1.25GHz

74.5Hz~2GHz(옵션 6-SV-BW-1 포함)

1-2-5 시퀀스에서 보통 조정

RF 대 시간 추적

진폭 대 시간, 주파수 대 시간, 위상 대 시간(옵션 6-SV-RFVT 포함)

RF vs 시간 트리거

RF 진폭 vs 시간 및 RF 주파수 대 시간의 에지, 펄스 폭 및 타임아웃 동작을 트리거합니다(옵션 6-SV-RFVT 포함)

RBW(해상도 대역폭)

93μHz~62.5MHz

93μHz~100MHz(6-SV-BW-1 옵션 포함)

윈도우 유형 및 계수

윈도우 유형	계수
블랙맨-해리스(Blackman-Harris)	1.90
플랫탑(Flat-Top) 2	3.77
해밍(Hamming)	1.30
해닝	1.44
카이저-베셀(Kaiser-Bessel)	2.23
직사각형	0.89

스펙트럼 시간

FFT 윈도우 계수/RBW

기준 레벨

기준 레벨은 아날로그 채널 Volts/div 설정

설정 범위: -42dBm~+44dBm

에 의해 자동으로 설정됨

수직 위치

-100div~+100div

수직 단위

dBm, dBµW,dBmV, dBµV,dBmA, dBµA

수직 스케일링

선형, 로그

수평 스케일링

선형, 로그

검색

검색 수

무제한

검색 유형

긴 레코드를 검색하여 에지, 펄스 폭, 타임아웃, 런트 펄스, 윈도우 위반, 로직 패턴, 셋업/홀드 위반, 상승/하강 시간 및 버스 프로토콜 이벤트를 비롯하여 사용자가 지정한 모든 조건이 발생하는 모든 경우를 찾습니다. 파형 보기 또는 결과 표에서 검색 결과를 볼 수 있습니다.

저장

파형 유형

텍트로닉스 파형 데이터(.wfm), 콤마 분리 값(.csv), MATLAB(.mat)

파형 게이팅

커서, 화면, 재샘플링(모든 순차의 샘플을 저장)

화면 캡처 유형

휴대형 네트워크 그래픽(* .png), 24비트 비트맵(* .bmp), JPEG(*. jpg)

설정 유형

텍트로닉스 설정(.set)

보고서 유형

Adobe Portable Documents(.pdf), 단일 파일 웹 페이지(.mht)

세션 유형

텍트로닉스 세션 설정(.tss)

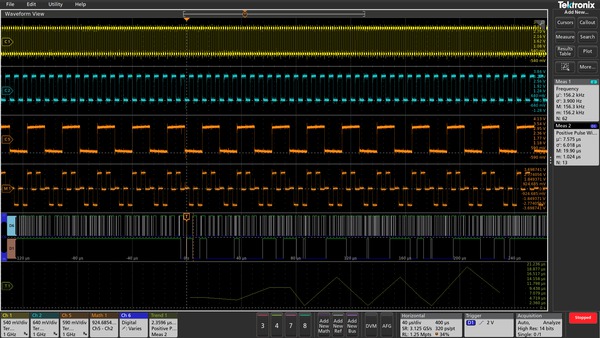

디스플레이

디스플레이 유형

15.6in. (395mm) 액정 화면 TFT 컬러 디스플레이

분해능

1920 수평 × 1080 수직 픽셀(고화질)

디스플레이 모드

오버레이: 추적이 서로 오버레이되는 기존 오실로스코프 표시

스택: 각 파형이 자체 슬라이스에 배치되고 다른 파형과 시각적으로 분리되면서 전체 ADC 범위를 활용할 수 있는 표시 모드입니다. 또한 채널의 그룹이 슬라이스 내에 중첩되어 신호의 시각적 비교가 단순화될 수 있습니다.

줌

수평 및 수직 주밍이 모든 파형 및 도표 보기에서 지원됩니다.

보간

Sin(x)/x 및 선형

파형 형태

벡터, 점, 가변 잔상 및 무한 잔상

눈금

이동 가능 및 고정 계수선, Grid, Time, Full, None 사이에서 선택 가능

컬러 팔레트

화면 캡처용 보통 및 반전

개별 파형 컬러는 사용자가 선택할 수 있음

글꼴

글꼴 크기는 12에서 20까지 사용자가 선택할 수 있습니다(기본값은 15)

형식

YT, XY 및 XYZ

현지 언어 사용자 인터페이스

영어, 프랑스어, 독일어, 이탈리아어, 스페인어, 일본어, 포르투갈어, 중국어 간체, 중국어 번체, 한국어, 러시아어

로컬 언어 도움말

영어, 일본어, 중국어 간체

임의 함수 발생기(옵션)

함수 유형

임의, 사인파, 사각파, 펄스, 램프, 삼각파, DC 레벨, 가우시안, 로렌츠, 지수 상승/감쇠, Sin(x)/x, 랜덤 노이즈, 하버사인(Haversine), 카디악

진폭 범위

값은 피크 대 피크 전압입니다

파형	50Ω	1MΩ
임의의	10mV~2.5V	20mV~5V
사인	10mV~2.5V	20mV~5V
정사각형	10mV~2.5V	20mV~5V
펄스	10mV~2.5V	20mV~5V
램프	10mV~2.5V	20mV~5V
삼각형	10mV~2.5V	20mV~5V
가우스	10mV~1.25V	20mV~2.5V
로렌츠	10mV~1.2V	20mV~2.4V
지수 상승	10mV~1.25V	20mV~2.5V
지수하강	10mV~1.25V	20mV~2.5V
Sine(x)/x	10mV~1.5V	20mV~3.0V
랜덤 노이즈	10mV~2.5V	20mV~5V
삼각법	10mV~1.25V	20mV~2.5V
Cardiac	10mV~2.5V	20mV~5V

사인파

주파수 범위

0.1Hz - 50MHz

주파수 설정 분해능

0.1Hz

주파수 정확도

130ppm(주파수 ≤ 10kHz), 50ppm(주파수 > 10kHz)

이 사양은 사인, 램프, 사각 및 펄스 파형에만 해당합니다.

진폭 범위

20mV_pp - 5V_pp에서 Hi-Z로, 10mV_pp - 2.5V_pp에서 50Ω으로

진폭 플랫 상태, 일반

30MHz에서 ±0.5dB(1kHz 레벨 기준)

50MHz에서 ±1.0dB(1kHz 레벨 기준)

총 고조파 왜곡, 일반

200mVpp 이상 진폭의 경우 50Ω 로드에 대해 1%

50mV 초과 및 200mVpp 미만 진폭의 경우 50Ω 로드에 대해 2.5%

스퓨리어스 없는 동적 범위, 일반

40dB(V_pp≥ 0.1V), 30dB(V_pp≥ 0.02V), 50Ω 로드

구형파 및 펄스파

주파수 범위

0.1Hz - 25MHz

주파수 설정 분해능

0.1Hz

주파수 정확도

130ppm(주파수 ≤10kHz), 50ppm(주파수 > 10kHz)

진폭 범위

20mV_pp - 5V_pp에서 Hi-Z로 10mV_pp - 2.5V_pp에서 50Ω으로

듀티 사이클 범위

10%~90% 또는 10ns 최소 펄스(둘 중 더 큰 값 기준)

최소 펄스 시간은 ON 및 OFF 시간 둘 다에 적용되므로 최대 듀티 사이클은 더 높은 주파수에서 감소하여 10ns OFF 시간을 유지합니다.

듀티 사이클 분해능

0.1%

최소 펄스 폭, 일반

10ns ON 또는 OFF 기간의 최소 시간입니다.

상승-하강 시간, 일반

5ns, 10% - 90%

펄스 폭 분해능

100ps

오버슈트, 일반

100mV_pp보다 큰 신호 단계에 대해 6% 초과

포지티브 지향 변환(+오버슈트) 및 네거티브 지향(-오버슈트) 변환의 오버슈트에 적용됩니다.

비대칭, 일반

50% 듀티 사이클에서 ±1% ±5ns

지터, 일반

< 60ps TIE_RMS, ≥ 100mV_pp 진폭, 40%-60% 듀티 사이클

사각 및 펄스 파형, 5GHz 측정 BW.

램프파 및 삼각파

주파수 범위

0.1Hz - 500kHz

주파수 설정 분해능

0.1Hz

주파수 정확도

130ppm(주파수 ≤10kHz), 50ppm(주파수 > 10kHz)

진폭 범위

20mV_pp - 5V_pp에서 Hi-Z로 10mV_pp - 2.5V_pp에서 50Ω으로

가변 대칭

0% - 100%

대칭 분해능

0.1%

DC 레벨 범위

±2.5V에서 Hi-Z로

±1.25V에서 50Ω으로

랜덤 노이즈 진폭 범위

20mV_pp- 5V_pp에서 Hi-Z로

10mV_pp- 2.5V_pp에서 50Ω으로

Sin(x)/x

최대 주파수

2MHz

가우스 펄스, 하버사인(Haversine) 및 로렌츠(Lorentz) 펄스

최대 주파수

5MHz

로렌츠(Lorentz) 펄스

주파수 범위

0.1Hz - 5MHz

진폭 범위

20mV_pp - 2.4V_pp에서 Hi-Z로

10mV_pp- 1.2 V_pp에서 50Ω으로

카디악

주파수 범위

0.1Hz - 500kHz

진폭 범위

20mV_pp - 5V_pp에서 Hi-Z로

10mV_pp- 2.5V_pp에서 50Ω으로

임의

메모리 용량

1 - 128k

진폭 범위

20mV_pp - 5V_pp에서 Hi-Z로

10mV_pp- 2.5V_pp에서 50Ω으로

반복 속도

0.1Hz - 25MHz

샘플링 속도

250MS/s

신호 진폭 정확도

±[(피크-피크 진폭 설정의 1.5%) + (절대 DC 오프셋 설정의 1.5%) + 1mV](주파수 = 1kHz)

신호 진폭 분해능

1mV(Hi-Z)

500μV(50Ω)

DC 오프셋 범위

±2.5V에서 Hi-Z로

±1.25V에서 50Ω으로

DC 오프셋 분해능

1mV(Hi-Z)

500μV(50Ω)

DC 오프셋 정확도

±[(절대 오프셋 전압 설정의 1.5%) + 1mV]

25°C 주변 온도에서 10°C 변경당 불확실성 3mV 추가

DVM(디지털 전압계)

측정 유형

DC, AC_RMS+DC, AC_RMS, 트리거 주파수 계수기

전압 분해능

4 Digits

전압 정확도

DC:

±((1.5% * |판독 값 - 오프셋 - 위치|) +(0.5% * |(오프셋 - 위치)|) +(0.1 * Volts/div))

30°C 초과의 |판독 값 - 오프셋 - 위치| 0.100%/°C에서 감소

화면 중앙에서 ±5 구간 신호

AC:

40Hz~1kHz 외부의 고조파 성분이 없는 ± 3%(40Hz~1kHz)

AC, 일반: ± 2%(20Hz~10kHz)

AC 측정의 경우 입력 채널 수직 설정이 4~10구간을 감당하도록 V_PP입력 신호를 허용해야 하며 화면에 완전히 보여야 합니다.

트리거 주파수 계수기

분해능

8 Digits

정확도

±(1카운트 + 시간 기반 정확도 * 입력 주파수)

신호는 8mV_pp또는 2div 이상(둘 중 더 큰 쪽)이어야 합니다.

입력 주파수

10Hz - 아날로그 채널의 최대 대역폭

신호는 8mV_pp또는 2div 이상(둘 중 더 큰 쪽)이어야 합니다.

프로세서 시스템

호스트 프로세서

Intel Core i5-8400H @2.5 GHz, 64비트, 쿼드 코어 프로세서

임베디드 OS의 표준 SSD

이동식 반도체 디스크 드라이브, 250GB 이상

운영 체제

옵션 6-WIN이 설치된 장비: Microsoft Windows 10

Microsoft Windows 10 OS(옵션 6-WIN)가 설치된 SSD(반도체 디스크 드라이브)

500GB SSD 이상. 폼팩터는 SATA-3 인터페이스가 있는 2.5-inch SSD입니다. 이 드라이브는 고객이 설치할 수 있으며 Microsoft Windows 10 Enterprise IoT 2016 LTSB(64비트) 운영 체제를 포함합니다.

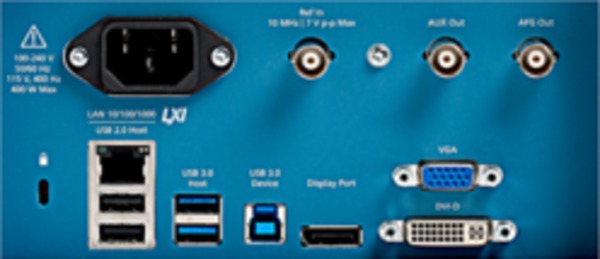

입력/출력 포트

DisplayPort 커넥터

20핀 DisplayPort 커넥터로 외부 모니터 또는 프로젝터에 오실로스코프 화면을 표시하도록 연결

DVI 커넥터

29핀 DVI-D커넥터로 외부 모니터 또는 프로젝터에 오실로스코프 화면을 표시하도록 연결

VGA

DB-15 암 커넥터로 외부 모니터 또는 프로젝터에 오실로스코프 화면을 표시하도록 연결

프로브 보정기 신호, 일반

연결:

커넥터는 장비 하단의 오른쪽 에 있습니다.

진폭:

0 - 2.5V

주파수:

1kHz

소스 임피던스:

1kΩ

외부 기준 입력

타임 베이스 시스템은 외부 10MHz 기준 신호로 위상 잠금할 수 있습니다.

기준 클럭에는 두 가지 범위가 있습니다.

장비는 10MHz ±2ppm의 고정밀도 기준 클럭 또는 10MHz ±1kppm의 저정밀도 기준 클럭을 승인할 수 있습니다.

USB 인터페이스(호스트, 장치 포트)

전면 패널 USB 호스트 포트: USB 2.0 고속 포트 2개, USB 3.0 초고속 포트 1개

후면 패널 USB 호스트 포트: USB 2.0 고속 포트 2개, USB 3.0 초고속 포트 2개

후면 패널 USB 장치 포트: USBTMC 지원을 제공하는 USB 3.0 초고속 장치 포트 1개

이더넷 인터페이스

10/100/1000Mb/s

보조 출력

후면 패널 BNC 커넥터. 출력은 오실로스코프가 트리거할 때, 내부 오실로스코프 기준 클럭이 출력할 때 또는 AFG 동기 펄스 시 포지티브 또는 네거티브 펄스 출력 신호를 제공하도록 구성할 수 있습니다.

특성	한계
Vout(HI)	≥ 2.5V 개방형 회로이며 접지에 대한 50Ω 로드에 대해 ≥ 1.0V
Vout(LO)	≤ 4mA 로드에 대해 ≤ 0.7V이며 접지에 대한 50Ω 로드에 대해 ≤ 0.25V

Kensington 스타일 잠금 장치

후면 패널 보안 슬롯이 표준 Kensington 스타일 잠금 장치에 연결됩니다.

LXI

등급: LXI 코어 2011

버전: 1.5

전원

전원

소비 전력

최대 500와트

소스 전압

50Hz~60Hz에서100~240V ±10%

400Hz에서 115V ±10%

물리적 특성

크기

높이: 309mm(12.2인치), 다리 접힘형, 핸들에서 뒤로

높이: 371mm(14.6인치), 다리 접힘형, 핸들 위로

폭: 핸들 허브 간 454mm(17.9인치)

깊이: 다리 뒤에서 손잡이까지 205mm(8.0인치), 핸들 위로

깊이: 297.2mm(11.7인치), 다리 접힘형, 핸들에서 뒤로

무게

< 28.4 lbs(12.88 kg)

냉각

적정 냉각에 대한 공간 요구 사항은 장비 오른쪽(전면에서 볼 때) 및 장비 후면에서 50.8mm(2.0in)입니다.

랙 마운트 구성

7U(옵션 RM5 랙마운트 키트 포함)

환경 사양

온도

작동

+0°C - +50°C(-32°F - +122°F)

비작동

-20°C - +60 °C(-4°F - 140°F)

습도

작동

최대 +40°C까지 5% - 90% RH(상대 습도)

+40°C 초과 시 최대 +50°C까지 5%~55% 상대 습도(RH), 비응축식

비작동

최대 +60°C에서 5%~90% 상대 습도(% RH), 비응축식

고도

작동

최대 3,000m(9,843피트.)

비작동

최대 12,000m(39,370피트)

EMC 환경 및 안전

규정

유럽 연합용 CE 표시 및 미국/캐나다용 UL 승인

RoHS 준수

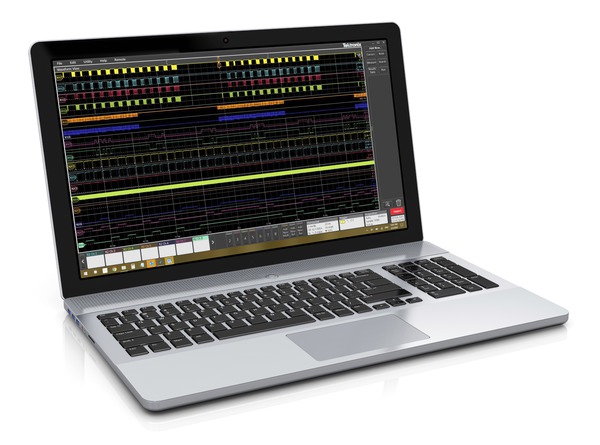

소프트웨어

소프트웨어

IVI 드라이버

LabVIEW, LabWindows/CVI, Microsoft .NET 및 MATLAB과 같은 일반적인 애플리케이션을 위한 표준 장비 프로그래밍 인터페이스를 제공합니다. VISA를 통해 Python, C/C++/C# 및 기타 여러 언어와 호환됩니다.

e*Scope®

표준 웹 브라우저를 사용하여 네트워크 연결을 통한 오실로스코프 제어를 지원합니다. 오실로스코프의 IP 주소 또는 네트워크 이름을 입력하면 브라우저에 웹 페이지가 표시됩니다. 웹 브라우저에서 바로 설정, 파형, 측정 및 화면 이미지를 전송하고 저장하거나 오실로스코프의 설정을 즉각 변경할 수 있습니다.

LXI 웹 인터페이스

오실로스코프의 IP 주소나 네트워크 이름을 브라우저의 주소 표시줄에 입력하면 오실로스코프를 표준 웹 브라우저에 연결할 수 있습니다. 웹 인터페이스는 장비 상태 및 구성 보기, 네트워크 설정 상태 및 수정, e*Scope 웹 기반 원격 제어를 통한 장비 제어를 지원합니다.

프로그래밍 예제

4/5/6 시리즈 플랫폼을 사용한 프로그래밍이 그 어느 때보다 쉬워졌습니다. 프로그래머 설명서와 GitHub 사이트를 사용하면 계측기를 원격으로 자동화하는 데 도움이 되는 다양한 명령과 예제가 있습니다.https://github.com/tektronix/Programmatic-Control-Examples을 참조하십시오.

주문 정보

다음 단계를 사용하여 측정 요구에 맞는 장비 및 옵션을 선택합니다.

1단계

모델을 선택하여 시작합니다.

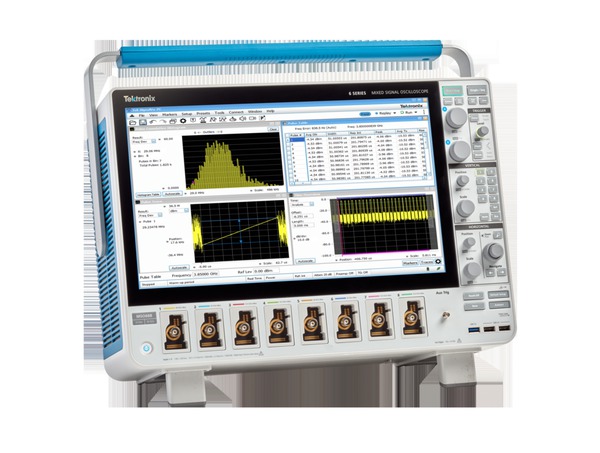

모델	FlexChannel 수
MSO64B	4
MSO66B	6
MSO68B	8

각 모델에 기본으로 제공되는 사항

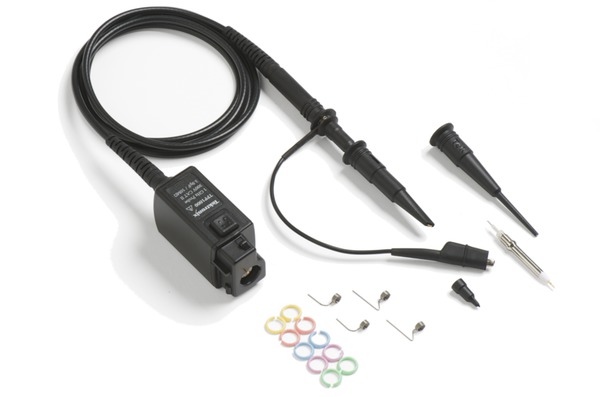

FlexChannel당 TPP1000 1GHz 프로브 1개
설치 및 안전 설명서(영어, 일본어 및 중국어 간체 로 번역되어 있음)
임베디드 도움말
액세서리 파우치가 장착된 전면 덮개
마우스
전원 코드
ISO9001/ISO17025 품질 시스템 등록 및 NMI(National Metrology Institute) 소급을 기록한 교정 인증서
장비의 모든 공임과 부품의 보증 기간은 1년입니다. 프로브에 포함된 모든 공임과 부품의 보증 기간은 1년입니다.

2단계

필요한 아날로그 채널 대역폭을 선택하여 오실로스코프를 구성합니다.

이 대역폭 옵션 중 하나를 선택하여 현재 필요한 대역폭을 선택합니다. 업그레이드 옵션을 구매하여 나중에 업그레이드할 수 있습니다.

대역폭 옵션	대역폭
6-BW-1000	1GHz
6-BW-2500	2.5GHz
6-BW-4000	4GHz
6-BW-6000	6GHz
6-BW-8000	8GHz
6-BW-10000	10GHz

참고 : 4, 6, 8, 또는 10GHz 기기용 대역폭의 경우, 오실로스코프에 대한 광대역 폭 연결을 최적화하려면 BNC-SMA 어댑터를 고려하십시오. 텍트로닉스 부품 번호 103-0503-XX.

3단계

장비 기능 추가

장비 기능은 장비와 함께 주문하거나 나중에 업그레이드 키트로 주문할 수 있습니다.

장비 옵션	내장 기능
6-RL-1	레코드 길이 62.5M포인트/채널에서 125M포인트/채널로 확장
6-RL-2	레코드 길이 62.5 Mpts/채널에서 250Mpts/채널로 확장
6-RL-3	레코드 길이 62.5 M포인트/채널에서 500M포인트/채널로 확장
6-RL-4	레코드 길이 62.5M포인트/채널에서 1G포인트/채널로 확장
6-AFG	임의/함수 발생기 추가
6-SEC 1	모든 USB 포트와 펌웨어 업그레이드의 장비 기밀 해제 및 암호 보호 활성화/비활성화를 위한 고급 보안 기능을 추가합니다.
6-WIN	Microsoft Windows 10 운영 체제 라이선스로 이동식 SSD 추가

¹이 옵션은 장비 구매 시 함께 구입해야 합니다. 업그레이드로 사용할 수 없습니다.

4단계

옵션 시리얼 버스 트리거링, 디코드 및 검색 기능 추가

이러한 시리얼 분석 옵션에서 선택하여 현재 필요한 시리얼 지원을 선택합니다. 업그레이드 키트를 구매하여 나중에 업그레이드할 수 있습니다.

장비옵션	지원되는 시리얼 버스
6-SRAERO	항공우주(MIL-STD-1553, ARINC 429)
6-SRAUDIO	오디오(I2S, LJ, RJ, TDM)
6-SRAUTO	자동차(CAN, CAN FD, LIN, FlexRay, 및 CAN 상징적 디코딩)
6-SRAUTOEN1	100BASE-T1 자동차 이더넷 시리얼 분석
6-SRAUTOSEN	자동차 센서(SENT)
6-SRCOMP	컴퓨터(RS-232/422/485/UART)
6-SRDPHY	MIPI D-PHY (DSI-1, CSI-2 디코딩 및 검색만)
6-SREMBD	임베디드(I2C, SPI)
6-SRENET	이더넷(10BASE-T, 100BASE-TX)
6-SR8B10B	8B/10B(디코딩 및 검색만)
6-SRI3C	MIPI I3C(I3C 디코딩 및 검색만)
6-SRMANCH	Manchester 디코딩 및 검색만)
6-SRMDIO	MDIO(디코딩 및 검색만)
6-SRNRZ	NRZ 디코딩 및 검색만)
6-SRPM	전원 관리(SPMI)
6-SRPSI5	PSI5(디코딩 및 검색만)
6-SRSPACEWIRE	Spacewire(디코딩 및 검색만)
6-SRSVID	SVID(디코딩 및 검색만)
6-SRUSB2	USB(USB2.0 LS, FS, HS)
6-SREUSB2	eUSB2.0(디코딩 및 검색만)

차동 시리얼 버스란? 디퍼런셜 프로브용아날로그 프로브 및 어댑터 추가를 확인하십시오.

타사 직렬 버스 디코딩 및 분석 기능 추가

6 시리즈 B MSO에서 사용할 수 있는 직렬 버스 디코딩 및 분석 기능을 제공하는 타사 애플리케이션을 사용할 수 있습니다. 아래 나열된 텍트로닉스 부품 번호는 텍트로닉스 또는 공인 대리점을 통해 직접 주문할 수 있습니다. 주문한 애플리케이션 소프트웨어는 타사에서 직접 배송됩니다. 타사 소프트웨어 애플리케이션을 사용하려면 Windows 10 SSD(옵션 6-WIN)가 필요합니다.

텍트로닉스 부품 번호	지원되는 직렬 버스
PGY-EMMC	Embedded Multi-media Controller(eMMC) memory
PGY-QSPI	쿼드 시리얼 주변기기 인터페이스(QSPI) - SPI용 2개의 강화된 IO라인
PGY-SDIO	보안 디지털 입력 출력(SDIO)

5단계

시리얼 버스 표준 준수 테스트

이러한 시리얼 분석 옵션에서 현재 필요한 시리얼 지원을 선택합니다. 업그레이드 키트를 구매하여 나중에 업그레이드할 수 있습니다. 아래 표의 모든 옵션에는 옵션 6-WIN(Microsoft Windows 10 운영 체제의 SSD)이 필요합니다.

장비 옵션	지원되는 시리얼 버스
6-CMAUTOEN	자동차 이더넷(100Base-T1, 1000Base-T1) 자동화 컴플라이언스 테스트 솔루션. ≥1000BASE-T1에 2GHz 광대역 필요
6-CMAUTOEN10	자동차 이더넷(10BASE-T1S Short Reach) 자동화 컴플라이언스 테스트 솔루션.
6-AUTOEN-BND	자동차 이더넷 규정 준수, 신호 분리, PAM3 분석, 100Base-T1 디코딩 소프트웨어(옵션 6-DJA 및 6-WIN 필요)
6-AUTOEN-SS	자동차 이더넷 신호 분리
6-CMINDUEN10	산업용 이더넷(10Base-T1L Long Reach) 자동 컴플라이언스 테스트 솔루션
6-CMDPHY	MIPI D-DPHY 1.2 자동 컴플라이언스 테스트 솔루션.
6-CMENET	이더넷 자동 컴플라이언스 테스트 솔루션(10BASE-T/100BASE-T/1000BASE-T). 1000BASE-T에 필요한 1GHz 이상의 대역폭
6-CMNBASET	2.5 및 5GBASE-T 이더넷 자동 컴플라이언스 테스트 솔루션. 2.5GHz 권장
6-CMXGBT	10GBASE-T 이더넷 자동 컴플라이언스 테스트 솔루션. ≥4GHz 권장

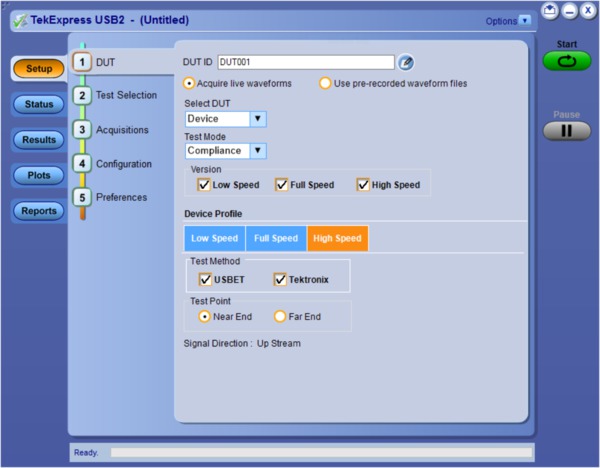

6-CMUSB2	USB2.0 자동 컴플라이언스 테스트 솔루션. 고속 TDSUSBF USB 테스트 픽스쳐 필요 고속 USB에 2GHz 이상의 밴드폭 필요

6단계

메모리 분석(옵션)

장비 옵션	고급 분석
6-DBDDR3	DDR3 및 LPDDR3 디버그 분석
6-CMDDR3	TekExpress 자동화 플랫폼을 사용하는 DDR3 및 LPDDR3 자동 컴플라이언스 테스트 솔루션. 옵션 6-DBDDR3, 6-DJA 및 6-WIN(Microsoft Windows 10 운영 체제의 SSD)이 필요합니다. 4GHz 이상 필요, 모든 DDR3 속도 테스트에는 8GHz 권장.

7단계

옵션 분석 기능 추가

장비 옵션	고급 분석
6-DBLVDS	TekExpress 자동화 LVDS 테스트 솔루션(옵션 6-DJA 및 6-WIN 필요함)
6-DJA	고급 지터 및 아이 분석
6-DPM	디지털 전원 관리
6-IMDA 1	인버터 모터 드라이브 분석
6-IMDA-DQ0 1	인버터 모터 드라이브 분석을 위한 DQ0 기능
6-MTM	마스크 및 한계 테스트
6-PAM3	PAM3 분석(옵션 6-DJA 및 6-WIN 필요)
6-PS2 2	파워 솔루션 번들(6-PWR, THDP0200, TCP0030A, 067-1686-XX 지연시간 보정 고정기)
6-PWR 3	파워 측정 및 분석
6-SV-BW-1	스펙트럼 보기 캡처 대역폭 2GHz까지 증가
6-SV-RFVT	스펙트럼 보기 RF 대 시간 분석및 원격 IQ 데이터 전송
6-VID	NTSC, PAL 및 SECAM 비디오 트리거링

¹이 옵션은 옵션 MSO64B와 호환되지 않습니다.

²이 옵션은 옵션 6-PWR와 호환되지 않습니다.

³이 옵션은 옵션 6-PS2와 호환되지 않습니다.

8단계

디지털 프로브 추가

간단히 TLP058 로직 프로브를 FlexChannel 입력 장치에 연결하여 각 FlexChannel 입력 장치를.

해당 장비	주문	추가
MSO64B	TLP058 프로브	디지털 채널8~32
MSO66B	TLP058 프로브 1~6	디지털 채널 8 ~48
MSO68B	TLP058 프로브 1~8	디지털 채널 8~64

9단계

아날로그 프로브 및 어댑터 추가

추가 권장 프로브 및 어댑터

권장 프로브/어댑터	설명
TAP1500	1.5GHz TekVPI® 활성 단일 종단 전압 프로브, ±8V 입력 전압
TAP2500	2.5GHz TekVPI® 활성 단일 종단 전압 프로브, ±4V 입력 전압
TAP3500	3.5GHz TekVPI® 활성 단일 종단 전압 프로브, ±4V 입력 전압
TAP4000	4GHz TekVPI® 활성 단일 종단 전압 프로브, ±4V 입력 전압
TCP0020	20A AC/DC TekVPI® 전류 프로브, 50MHz BW
TCP0030A	30A AC/DC TekVPI 전류 프로브, 120MHz BW
TCP0150	150A AC/DC TekVPI® 전류 프로브 , 20MHz BW
TCPA300	100MHz 전류 프로브, 증폭기(프로브 필요). 자동 확장을 제공하려면 TPA-BNC 어댑터를 사용하는 것이 좋습니다.
TCP312A	DC-100MHz, AC/DC 전류 프로브; 30Amp DC
TRCP0300	30MHz AC 전류 프로브, 250mA~300A
TRCP0600	30MHz AC 전류 프로브, 500mA~600A
TRCP3000	16MHz AC 전류 프로브, 500mA~3000A
TDP0500	500MHz TekVPI® 차동 전압 프로브, ±42V 차동 입력 전압
TDP1000	1GHz TekVPI® 차동 전압 프로브, ±42V 차동 입력 전압
TDP1500	1.5GHz TekVPI® 차동 전압 프로브, ±8.5V 차이입력 전압
TDP3500	3.5GHz TekVPI® 차동 전압 프로브, ±2V 차동 입력 전압
TDP4000	4GHz TekVPI® 차동 전압 프로브, ±2V 차동 입력 전압
TDP7704	4GHz TriMode ™ 전압 프로브
TDP7706	6GHz TriMode ™ 전압 프로브

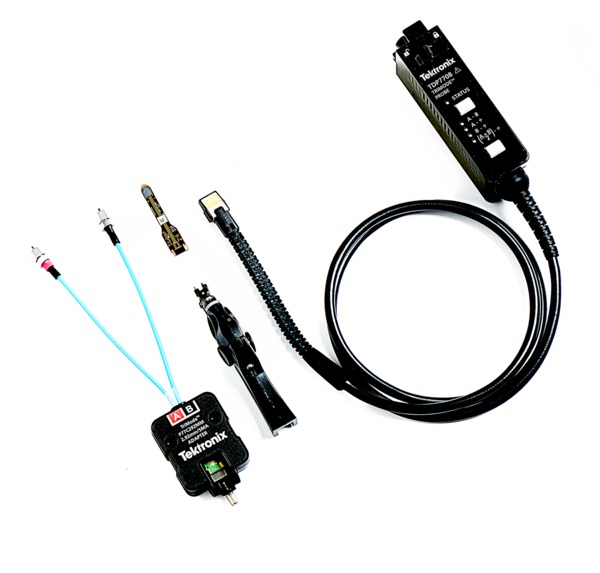

TDP7708	8GHz TriMode ™ 전압 프로브
THDP0100	±6kV, 100MHz TekVPI® 고전압 차동 프로브
THDP0200	±1.5kV, 200MHz TekVPI® 고전압 차동 프로브
TMDP0200	±750V, 200MHz TekVPI® 고전압 차동 프로브
TPR1000	1GHz, 단일 종단 TekVPI® Power-Rail 프로브, TPR4KIT 액세서리 키트
TPR4000	4GHz, 단일 종단 TekVPI® Power-Rail 프로브 1개 포함, TPR4KIT 액세서리 키트 1개 포함

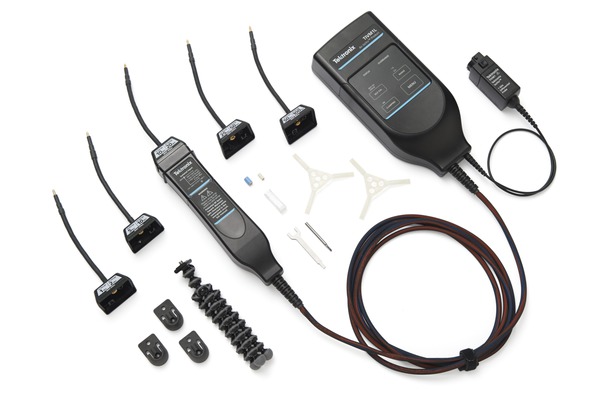

TIVH02	격리된 프로브, 200MHz, ±2500V, TekVPI, 3미터 케이블
TIVH02L	절연 프로브, 200MHz, ±2500V, TekVPI, 10미터 케이블
TIVH05	절연 프로브, 500MHz, ±2500V, TekVPI, 3미터 케이블
TIVH05L	격리된 프로브, 500MHz, ±2500V, TekVPI, 10미터 케이블
TIVH08	절연 프로브, 800MHz, ±2500V, TekVPI, 3미터 케이블
TIVH08L	절연 프로브, 800MHz, ±2500V, TekVPI, 10미터 케이블
TIVM1	절연 프로브, 1GHz, ±50V, TekVPI, 3미터 케이블
TIVM1L	절연 프로브, 1GHz, ±50V, TekVPI, 10 미터 케이블
TPP0502	500MHz, 2X TekVPI® 패시브 전압 프로브, 12.7pF 입력 커패시턴스
TPP0850	2.5kV, 800MHz, 50X TekVPI® 패시브 고전압 프로브
P6015A	20kV, 75MHz 고전압 패시브 프로브
TPA-BNC 1	TekVPI® - TekProbe™ BNC 어댑터
103-0503-xx	BNC-SMA 어댑터(12GHz 정격)
TEK-DPG	TekVPI 지연 시간 보정 펄스 발생기 신호 소스
067-1686-xx	파워 측정 지연 시간 보정 및 교정 고정기

다른 프로브를 찾고 계십니까?www.tek.com/probes에서 프로브 선택기 도구를 확인해 보십시오.

¹기존 TekProbe 프로브를 6 시리즈 MSO MSO58LP 로우 프로파일 .

10단계

액세서리 추가

여행 또는 장착 액세서리 추가

옵션 액세서리	설명
HC5	휴대용 하드 케이스
RM5	랙 마운트 키트
GPIB - 이더넷 어댑터	주문 모델 4865B(GPIB - 이더넷 - 장비 인터페이스) ICS Electronics에서 직접 공급 www.icselect.com/gpib_instrument_intfc.html

11단계

전원 코드 옵션 선택

전원 코드 옵션	설명
A0	북미 전원 플러그(115V, 60Hz)
A1	전 유럽 전원 플러그(220V, 50Hz)
A2	영국 전원 플러그(240V, 50Hz)
A3	호주 전원 플러그(240V, 50Hz)
A5	스위스 전원 플러그(220V, 50Hz)
A6	일본 전원 플러그(100V, 50/60Hz)
A10	중국 전원 플러그(50Hz)
A11	인도 전원 플러그(50Hz)
A12	브라질 전원 플러그(60Hz)
A99	전원 코드 없음

12단계

확장 서비스 및 교정 옵션 추가

서비스 옵션	설명
T3	3년 토털 보호 플랜은 마모, 우발적 손상, ESD 또는 EOS로부터의 수리 또는 교체 보증과 를 포함합니다. .
T5	5년 토털 보호 플랜은 마모, 우발적 손상, ESD 또는 EOS로부터의 수리 또는 교체 보증과 를 포함합니다. .
R3	3년으로 연장된 표준 보증. 부품, 공임 및 국내 2일 배송을 포함합니다. 보장 범위가 없는 경우보다 더 빠른 수리 시간 보장. 모든 수리에 교정 및 업데이트 포함. 번거롭지 않음 - 한 번의 전화만으로 서비스 프로세스 시작 가능.
R5	5년으로 확장된 표준 보증. 부품, 공임 및 국내 2일 배송 포함. 보장 범위가 없는 경우보다 더 빠른 수리 시간 보장. 모든 수리에 교정 및 업데이트 포함. 번거롭지 않음 - 한 번의 전화만으로 서비스 프로세스 시작 가능.
C3	교정 서비스 3년. 추적 가능 교정 또는 권장 교정에 대한 기능 검증(적용 가능한 경우)을 포함합니다. 보증 서비스에는 초기 보정과 2년의 보정 보증 서비스가 포함됩니다.
C5	교정 서비스 5년. 추적 가능 교정 또는 권장 교정에 대한 기능 검증(적용 가능한 경우)을 포함합니다. 보증 서비스에는 초기 보정과 4년의 보정 보증 서비스가 포함됩니다.
D1	교정 데이터 보고서
D3	교정 데이터 보고서 3년(옵션 C3 포함)
D5	교정 데이터 보고서 5년(옵션 C5 포함)

구매 후 기능 업그레이드

향후 기능 업그레이드 추가

6 제품군 제품은 최초 구매 후 다른 기능을 쉽게 추가할 수 있는 여러 가지 방법을 제공합니다. 노드 잠금 라이센스는 단일 제품에서 옵션 기능을 영구적으로 사용하도록 설정합니다. 플로팅 라이센스를 통해 라이센스 설정 옵션을 호환 장비 간에 쉽게 이동할 수 있습니다.

업그레이드 기능	노드 잠김 라이센스 업그레이드	플로팅 라이센스 업그레이드	설명
장비 기능 추가	SUP6-AFG	SUP6-AFG-FL	AFG(임의 함수 발생기) 추가
	SUP6-RL-1	SUP6-RL-1-FL	레코드 길이를 62.5Mpts에서 125Mpts/채널로 확장
	SUP6-RL-2	SUP6-RL-2-FL	레코드 길이를 62.5Mpts에서 250Mpts/채널로 확장
	SUP6-RL-3	SUP6-RL-3-FL	레코드 길이를 62.5Mpts에서 500Mpts/채널로 확장
	SUP6-RL-4	SUP6-RL-4-FL	레코드 길이를 62.5Mpts에서 1Gpts/채널로 확장
	SUP6-RL-1T2	SUP6-RL-1T2-FL	레코드 길이를 125Mpts에서 250Mpts/채널로 확장
	SUP6-RL-1T3	SUP6-RL-1T3-FL	레코드 길이를 125Mpts에서 500Mpts/채널로 확장
	SUP6-RL-1T4	SUP6-RL-1T4-FL	레코드 길이를 125Mpts에서 1Gpts/채널로 확장
	SUP6-RL-2T3	SUP6-RL-2T3-FL	레코드 길이를 250Mpts에서 500Mpts/채널로 확장
	SUP6-RL-2T4	SUP6-RL_2T4_FL	레코드 길이를 250Mpts에서 1Gpts/채널로 확장
	SUP6-RL-3T4	SUP6-RL-3T4-FL	레코드 길이 확장 500 Mpts에서 1 Gpts/채널
프로토콜 분석 추가	SUP6-SRAERO	SUP6-SRAERO-FL	항공 우주 직렬 트리거링 및 분석(MIL-STD-1553, ARINC 429)
	SUP6-SRAUDIO	SUP6-SRAUDIO-FL	> 오디오 직렬 트리거링 및 분석(I2S, LJ, RJ, TDM)
	SUP6-SRAUTO	SUP6-SRAUTO-FL	자동차 직렬 트리거링 및 분석(CAN, CAN FD, LIN, FlexRay, 및 CAN 기호 디코딩)
	SUP6-SRAUTOEN1	SUP6-SRAUTOEN1-FL	100Base-T1 자동차 이더넷 직렬 분석
	SUP6-SRAUTOSEN	SUP6-SRAUTOSEN-FL	자동차 센서 직렬 트리거링 및 분석(SENT)
	SUP6-SRCOMP	SUP6-SRCOMP-FL	컴퓨터 직렬 트리거링 및 분석(RS-232/422/485/UART)
	SUP6-SRDPHY	SUP6-SRDPHY-FL	MIPI D-PHY 직렬 분석(DSI-1, CSI-2)
	SUP6-SREMBD	SUP6-SREMBD-FL	임베디드 직렬 트리거링 및 분석(I2C, SPI)
	SUP6-SRENET	SUP6-SRENET-FL	이더넷 직렬 트리거링 및 분석(10Base-T, 100Base-TX)
	SUP6-SREUSB2	SUP6-SRESUB2-FL	임베디드 USB2(eUSB2) 직렬 디코딩 및 분석
	SUP6-SRI3C	SUP6-SRI3C-FL	MIPI I3C 직렬 디코딩 및 분석
	SUP6-SRMANCH	SUP6-SRMANCH-FL	Manchester 직렬 분석
	SUP6-SRMDIO	SUP6-SRMDIO-FL	MDIO(관리 데이터 입력/출력) 직렬 디코딩 및 분석
	SUP6-SR8B10B	SUP6-SR8B10B-FL	8b/10b 직렬 디코딩 및 분석
	SUP6-SRNRZ	SUP6-SRNRZ-FL	NRZ 직렬 디코딩 및 분석
	SUP6-SRPM	SUP6-SRPM-FL	SPMI(전원 관리 직렬 트리거링 및 분석)
	SUP6-SRPSI5	SUP6-SRPSI5-FL	PSI5 직렬 디코딩 및 분석
	SUP6-SRSPACEWIRE	SUP6-SRSPACEWIRE-FL	Spacewire 직렬 분석
	SUP6-SRSVID	SUP6-SRSVID-FL	SVID(직렬 전압 식별) 직렬 디코딩 및 분석
	SUP6-SRUSB2	SUP6-SRUSB2-FL	USB 2.0 직렬 버스 트리거링 및 분석(LS, FS, HS)
직렬 규정 준수 추가 모든 직렬 규정 준수 제품에는 옵션 6-WIN(Microsoft Windows 10 운영 체제의 SSD)이 필요합니다.	SUP6-CMAUTOEN	SUP6-CMAUTOEN-FL	자동차 이더넷 자동 컴플라이언스 테스트 솔루션(100BASE-T1 및 1000BASE-T1)
	SUP6-CMAUTOEN10	SUP6-CMAUTOEN10-FL	자동차 이더넷(10BASE-T1S Short Reach) 자동 컴플라이언스 테스트 솔루션
	SUP6-AUTOEN-BND		자동차 이더넷 컴플라이언스, 신호 분리, PAM3 분석, 100Base-T1 직렬 분석(옵션 6-DJA 및 6-WIN 필요)
	SUP6-AUTOEN-SS	SUP6-AUTOEN-SS-FL	자동차 이더넷 신호 분리
	SUP6-CMINDUEN10	SUP6-CMINDUEN10-FL	산업용 이더넷(10Base-T1L Long Reach) 자동 컴플라이언스 테스트 솔루션
	SUP6-CMDPHY	SUP6-CMDPHY-FL	MIPI D-PHY 1.2 자동 컴플라이언스 테스트 솔루션
	SUP6-CMENET	SUP6-CMENET-FL	이더넷 자동 컴플라이언스 테스트 솔루션(10BASE-T, 100BASE-T, 및 1000BASE-T) >Microsoft Windows 10 운영 체제가 있는 SSD 필요
	SUP6-CMNBASET	SUP6-CMNBASET-FL	2.5 및 5GBASE-T 이더넷 자동 컴플라이언스 테스트(2.5GHz 권장)
	SUP6-CMUSB2	SUP6-CMUSB2-FL	USB 2.0 자동 컴플라이언스 테스트 솔루션
고급 분석 추가	SUP6-DBLVDS	SUP6-DBLVDS-FL	LVDS 디버그 및 분석(옵션 6-DJA 및 6-WIN 필요)
	SUP6-DJA	SUP6-DJA-FL	고급 지터 및 아이 분석
	SUP6-DPM	SUP6-DPM-FL	디지털 전원 관리
	SUP6-MTM	SUP6-MTM-FL	마스크 및 한계 테스트
	SUP6-PAM3	SUP6-PAM3-FL	PAM3 분석(옵션 6-DJA 및 6-WIN 필요)
	SUP6-PS2	N/A	파워 솔루션 번들(6-PWR, THDP0200, TCP0030A, 및 067-1686-XX 지연시간 보정 고정기)
	SUP6-PWR	SUP6-PWR-FL	고급 파워 측정 및 분석
	SUP6-SV-BW-1	SUP6-SV-BW-1-FL	스펙트럼 보기 캡처 대역폭을 2GHz로 증가
	SUP6-SV-RFVT	SUP6-SV-RFVT-FL	스펙트럼 보기 RF 대 시간 분석 및 트리거
	SUP6-VID	SUP6-VID-FL	NTSC, PAL 및 SECAM 비디오 트리거링
	SUP6B-IMDA	SUP6B-IMDA-FL	인버터 모터 드라이브 분석
	SUP6B-IMDA-DQ0	SUP6B-IMDA-DQ0-FL DQ0	인버터 모터 드라이브 분석 기능
메모리 분석 추가	SUP6-DBDDR3	SUP6-DBDDR3-FL	DDR3 및 LPDDR3 디버그 및 분석
	SUP6-CMDDR3	SUP6-CMDDR3-FL	TekExpress 자동화 플랫폼을 사용하는 DDR3 및 LPDDR3 자동 컴플라이언스 테스트 솔루션. 옵션 6-DBDDR3, 6-DJA 및 Microsoft WIndows 10 운영 체제가 설치된 SSD가 필요합니다. 4GHz 이상 필요, 모든 DDR3 속도 테스트에는 8GHz 권장.
디지털 전압계 추가	SUP6-DVM	해당 없음	디지털 전압계/트리거 주파수 계수기 추가 ( www.tek.com/register6mso 에서 제품 등록 시 무료)

업그레이드 기능	업그레이드	설명
확장 Windows 운영 체제 SSD 추가	SUP6B-WIN	Windows 10 운영 체제가 설치된 이동식 SSD 추가
확장 임베디드 운영 체제 SSD 추가	SUP6B-LNX	임베디드 운영 체제가 설치된 이동식 SSD 추가

구매 후 대역폭 업그레이드

향후 대역폭 업그레이드 추가

6 시리즈 제품의 아날로그 대역폭은 초기 구매 후 업그레이드할 수 있습니다. 대역폭 업그레이드는 FlexChannel 입력 수, 현재 대역폭과 원하는 대역폭을 기반으로 구매합니다. 모든 대역폭 업그레이드는 소프트웨어 라이센스와 새 전면 패널 레이블을 설치하여 현장에서 수행할 수 있습니다.

대역폭 업그레이드와 함께 교정 데이터 보고서를 구입할 수도 있습니다. (옵션 D1과 함께 SUP6B-BWx-DATA를 구입하십시오. 여기서 'x'는 계측기의 FlexChannel 수에 따라 4, 6 또는 8입니다.)

보유한 오실로스코프 모델	대역폭 업그레이드 제품	업그레이드 옵션	업그레이드 옵션 설명
MSO64B	SUP6B-BW4	6B-BW10T25-4	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (4) FlexChannel 모델에서 1GHz에서 2.5GHz 대역폭으로 업그레이드
		6B-BW10T40-4	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (4) FlexChannel 모델에서 1GHz에서 4GHz 대역폭으로 업그레이드
		6B-BW10T60-4	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (4) FlexChannel 모델에서 1GHz에서 6GHz 대역폭으로 업그레이드
		6B-BW10T80-4	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드 ,(4) FlexChannel 모델에서 1GHz에서 8GHz 대역폭으로 업그레이드
		6B-BW10T100-4	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (4) FlexChannel 모델에서 1GHz에서 10GHz 대역폭으로 업그레이드
		6B-BW25T40-4	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드 ,(4) FlexChannel 모델에서 2.5GHz에서 4GHz 대역폭으로 업그레이드
		6B-BW25T60-4	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (4) FlexChannel 모델을 2.5GHz에서 6GHz 대역폭으로 업그레이드
		6B-BW25T80-4	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (4) FlexChannel 모델을 2.5GHz에서 8GHz 대역폭으로 업그레이드
		6B-BW25T100-4	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (4) FlexChannel 모델을 2.5GHz에서10GHz 대역폭으로 업그레이드
		6B-BW40T60-4	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (4) FlexChannel 모델을 4GHz에서6GHz 대역폭으로 업그레이드
		6B-BW40T80-4	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (4) FlexChannel 모델을 4GHz에서8GHz 대역폭으로 업그레이드
		6B-BW40T100-4	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (4) FlexChannel 모델을 4GHz에서 10GHz 대역폭으로 업그레이드
		6B-BW60T80-4	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (4) FlexChannel 모델을 6GHz에서 8GHz 대역폭으로 업그레이드
		6B-BW60T100-4	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (4) FlexChannel 모델을 6GHz에서 10GHz 대역폭으로 업그레이드
		6B-BW80T100-4	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (4) FlexChannel 모델을 8GHz에서 10GHz 대역폭으로 업그레이드
MSO66B	SUP6B-BW6	6B-BW10T25-6	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (6) FlexChannel 모델을 1GHz에서 2.5GHz 대역폭으로 업그레이드
		6B-BW10T40-6	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (6) FlexChannel 모델을 1GHz에서 4GHz 대역폭으로 업그레이드
		6B- BW10T60-6	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (6) FlexChannel 모델을 1GHz에서 6GHz 대역폭으로 업그레이드
		6B-BW10T80-6	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (6) FlexChannel 모델을 1GHz에서 8GHz 대역폭으로 업그레이드
		6B-BW10T100-6	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (6) FlexChannel 모델을 1GHz에서 10GHz 대역폭으로 업그레이드
		6B-BW25T40-6	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (6) FlexChannel 모델을 2.5GHz에서 4GHz 대역폭으로 업그레이드
		6B-BW25T60-6	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (6) FlexChannel 모델을 2.5GHz에서 6GHz 대역폭으로 업그레이드
		6B-BW25T80-6	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (6) FlexChannel 모델을 2.5GHz에서 8GHz 대역폭으로 업그레이드
		6B-BW25T100-6	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (6) FlexChannel 모델을 2.5GHz에서 10GHz 대역폭으로 업그레이드
		6B-BW40T60-6	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (6) FlexChannel 모델을 4GHz에서 6GHz 대역폭으로 업그레이드
		6B-BW40T80-6	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (6) FlexChannel 모델을 4GHz에서 8GHz 대역폭으로 업그레이드
		6B-BW40T100-6	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (6) FlexChannel 모델을 4GHz에서 10GHz 대역폭으로 업그레이드
		6B-BW60T80-6	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (6) FlexChannel 모델을 6GHz에서 8GHz 대역폭으로 업그레이드
		6B-BW60T100-6	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드 (6) FlexChannel 모델을 6GHz에서 10GHz 대역폭으로 업그레이드
		6B-BW80T100-6	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (6) FlexChannel 모델을 8GHz에서 10GHz 대역폭으로 업그레이드
MSO68B	SUP6B-BW8	6B-BW10T25-8	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (8) FlexChannel 모델을 1GHz에서 2.5GHz 대역폭으로 업그레이드
		6B-BW10T40-8	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (8) FlexChannel 모델을 1GHz에서 4GHz 대역폭으로 업그레이드
		6B-BW10T60-8	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (8) FlexChannel 모델을 1GHz에서 6GHz 대역폭으로 업그레이드
		6B-BW10T80-8	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (8) FlexChannel 모델을 1GHz에서 8GHz 대역폭으로 업그레이드
		6B-BW10T100-8	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (8) FlexChannel 모델을 1GHz에서 10GHz 대역폭으로 업그레이드
		6B-BW25T40-8	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (8) FlexChannel 모델을 2.5GHz에서 4GHz 대역폭으로 업그레이드
		6B-BW25T60-8	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (8) FlexChannel 모델을 2.5GHz에서 6GHz 대역폭으로 업그레이드
		6B-BW25T80-8	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (8) FlexChannel 모델을 2.5GHz에서 8GHz 대역폭으로 업그레이드
		6B-BW25T100-8	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (8) FlexChannel 모델을 2.5GHz에서 10GHz 대역폭으로 업그레이드
		6B-BW40T60-8	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (8) FlexChannel 모델을 4GHz에서 6GHz 대역폭으로 업그레이드
		6B-BW40T80-8	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (8) FlexChannel 모델을 4GHz에서 8GHz 대역폭으로 업그레이드
		6B-BW40T100-8	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (8) FlexChannel 모델을 4GHz에서 10GHz 대역폭으로 업그레이드
		6B-BW60T80-8	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (8) FlexChannel 모델을 6GHz에서 8GHz 대역폭으로 업그레이드
		6B-BW60T100-8	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (8) FlexChannel 모델을 6GHz에서 10GHz 대역폭으로 업그레이드
		6B-BW80T100-8	라이센스, 6 시리즈 B MSO를 위한 대역폭 업그레이드, (8) FlexChannel 모델을 8GHz에서 10GHz 대역폭으로 업그레이드
