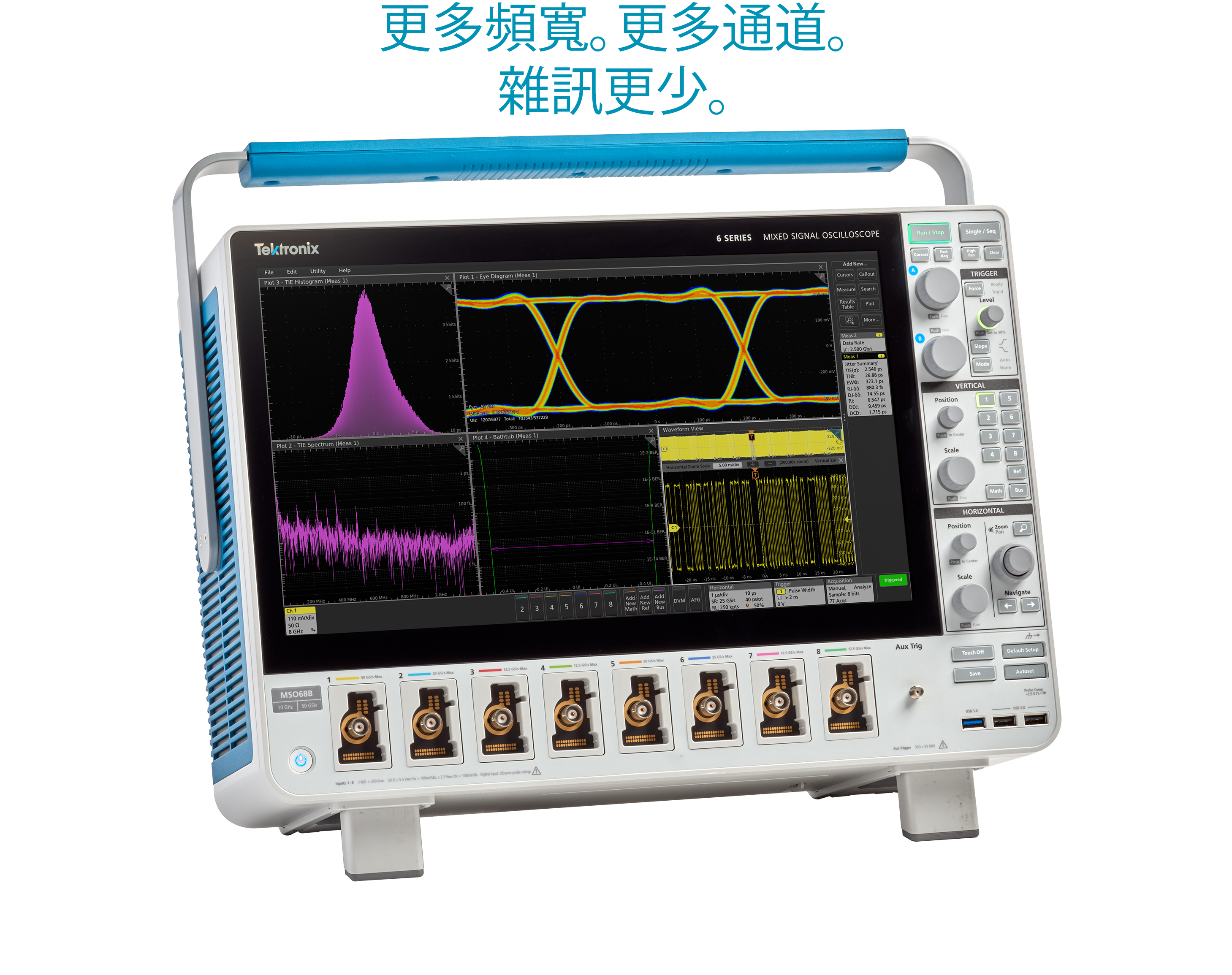

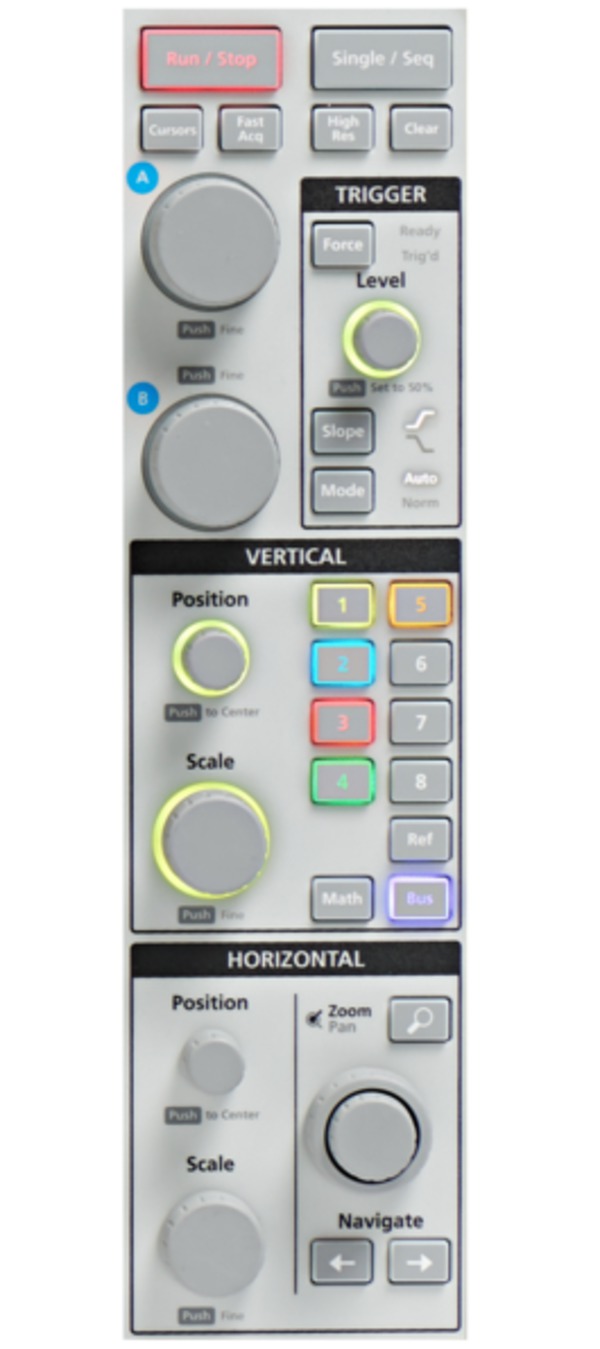

6 系列 B MSO

規格

除非另有註明，所有規格均有保證且適用於所有型號。

機型概況

¹立即在 SPC 之後，每改變 5 °C 會增加 2%。

²立即在 SPC 之後，每改變 5 °C 會增加 1%。

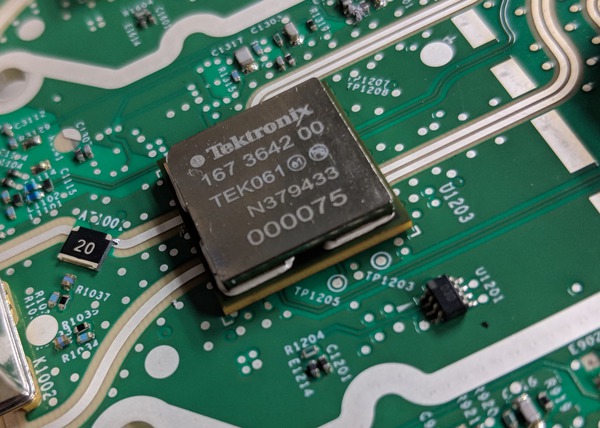

垂直系統 - 類比通道

輸入耦合

直流、交流

輸入電阻 1 MΩ DC 直流耦合

1 MΩ ±1%

輸入電容，1 MΩ 直流耦合，一般

14.5 pF ±1.5 pF

輸入電阻 50 Ω，直流耦合

50 Ω ±3%

輸入靈敏度範圍

1 MΩ

500 µV/格至 10 V/格，依 1-2-5 順序

附註：500µV/格是 1mV/格的 2X 數位縮放。

50 Ω

1 mV/格至 1 V/格，依 1-2-5 順序

附註：1 mV/格是 2mV/格的 2X 數位縮放。

最大輸入電壓

50 Ω：2.3 V_RMS，<100 mV/格時峰值 ≤ ±20 V (DF ≤ 6.25%)

50 Ω：5.5 V_RMS，≥100 mV/格時峰值 ≤ ±20 V (DF ≤ 6.25%)

1 MΩ：300 V_RMS

1 MΩ 從 4.5 MHz 至 45 MHz 時衰減 20 dB/十進位；

從 45 MHz 至 450 MHz 時衰減 14 dB/十進位；> 450 MHz，5.5V_RMS

有效位元 (ENOB)，典型

2 mV/格，高解析度模式，50 Ω，10 MHz 輸入和全螢幕 90%

頻寬	ENOB
5 GHz	5.7
4 GHz	5.9
3 GHz	6.1
2.5 GHz	6.2
2 GHz	6.35
1 GHz	6.8
500 MHz	7.25
350 MHz	7.5
250 MHz	7.65
200 MHz	7.85
20 MHz	9.25

50 mV/格，高解析度模式，50 Ω，10 MHz 輸入和全螢幕 90%

頻寬	ENOB
5 GHz	7.4
4 GHz	7.6
3 GHz	7.85
2.5 GHz	7.95
2 GHz	8.1
1 GHz	8.45
500 MHz	8.65
350 MHz	8.8
250 MHz	8.85
200 MHz	8.9
20 MHz	9.85

2 mV/格，取樣模式，50 Ω，10 MHz 輸入和全螢幕 90%

頻寬	ENOB
10 GHz	4.95
9 GHz	5.1
8 GHz	5.2
7 GHz	5.35
6 GHz	5.55

50 mV/格，取樣模式，50 Ω，10 MHz 輸入和全螢幕 90%

頻寬	ENOB
10 GHz	6.6
9 GHz	6.75
8 GHz	6.85
7 GHz	7
6 GHz	7.15

位置範圍

±5 格

偏移範圍，最大值

50 Ω 輸入通道的輸入訊號不得超過最大輸入電壓。

伏特/格設定	最大偏移範圍，50Ω 輸入
1 mV/格 - 99 mV/格	±1 V
100 mV/div - 1 V/div	±10 V

伏特/格設定	最大偏移範圍，1MΩ 輸入
500 µV/格 - 63 mV/格	±1 V
64 mV/格 - 999 mV/格	±10 V
1 V/格 - 10 V/格	±100 V

偏移準確度

50 Ω 直流耦合

≥5mV/格: ± (0.003 X |偏移 – 位置| + 0.087 格)

2mV/格: ± (0.003 X |偏移 – 位置| + 0.13 格)

1mV/格: ± (0.003 X |偏移 – 位置| + 0.224 格)

1 M Ω 直流耦合

≥5mV/格: ± (0.003 X |偏移 – 位置| + 0.2 格)

2mV/格: ± (0.003 X |偏移 – 位置| + 0.237 格)

1mV/格: ± (0.003 X |偏移 – 位置| + 0.384 格)

偏移和位置 (單位為伏特)

頻寬選擇

10 GHz 型號，50 Ω

20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz、2.5 GHz、3 GHz、4 GHz、5 GHz、6 GHz、7 GHz、8 GHz、9 GHz 及 10 GHz

8 GHz 型號，50 Ohm

20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz、2.5 GHz、3 GHz、4 GHz、5 GHz、6 GHz、7 GHz 及 8 GHz

6 GHz 型號，50 Ohm

20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz、2.5 GHz、3 GHz、4 GHz、5 GHz 及 6 GHz

4 GHz 型號，50 Ohm

20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz、2.5 GHz、3 GHz 及 4 GHz

2.5 GHz 型號，50 Ohm

20 MHz、200 MHz、250 MHz、350 MHz、500 MHz、1 GHz、2 GHz 及 2.5 GHz

1 GHz 型號，50 Ohm

20 MHz、200 MHz、250 MHz、350 MHz、500 MHz 及 1 GHz

1M Ohm

20 MHz、200 MHz、250 MHz、350 MHz 及完整 (500 MHz)

頻寬濾波功能最佳化用途

平坦度或階形響應

隨機雜訊，RMS，典型

50 Ω，典型

50 GS/s，取樣模式，RMS

V/格		1 mV/格	2 mV/格	5 mV/格	10 mV/格	20 mV/格	50 mV/格	100 mV/格	1 V/格
10 GHz		183 μV	188 μV	228 μV	346 μV	602 μV	1.39 mV	3.58 mV	27.4 mV
9 GHz		167 μV	172 μV	208 μV	315 μV	549 μV	1.27 mV	3.22 mV	25 mV
8 GHz		153 μV	156 μV	192 μV	287 μV	501 μV	1.15 mV	2.94 mV	23.1 mV
7 GHz		139 μV	141 μV	175 μV	262 μV	457 μV	1.07 mV	2.68 mV	21.1 mV
6 GHz		124 μV	127 μV	156 μV	234 μV	412 μV	949 μV	2.39 mV	19 mV

25 GS/s，HiRes 模式，RMS

V/格		1 mV/格	2 mV/格	5 mV/格	10 mV/格	20 mV/格	50 mV/格	100 mV/格	1 V/格
5 GHz		111 μV	112 μV	134 μV	197 μV	338 μV	772 μV	1.99 mV	15.4 mV
4 GHz		97.4 μV	98.7 μV	117 μV	171 μV	291 μV	672 μV	1.73 mV	13.3 mV
3 GHz		83.8 μV	85 μV	101 μV	144 μV	245 μV	559 μV	1.46 mV	11.2 mV
2.5 GHz		75.6 μV	76.6 μV	90.7 μV	128 μV	219 μV	498 μV	1.3 mV	9.85 mV
2 GHz		68.9 μV	69.9 μV	81.7 μV	116 μV	195 μV	444 μV	1.17 mV	8.78 mV
1 GHz		51.1 μV	51.8 μV	59.9 μV	82.9 μV	138 μV	314 μV	829 μV	6.22 mV
500 MHz		37.5 μV	38 μV	43.4 μV	60 μV	99.9 μV	230 μV	607 μV	4.61 mV
350 MHz		31.9 μV	32.3 μV	36.9 μV	49.9 μV	82.1 μV	185 μV	499 μV	3.62 mV
250 MHz		28.1 μV	28.5 μV	32.5 μV	44 μV	71.5 μV	161 μV	440 μV	3.19 mV
200 MHz		24.2 μV	24.5 μV	28 μV	37.9 μV	62.3 μV	140 μV	383 μV	2.78 mV
20 MHz		8.68 μV	8.8 μV	10.1 μV	13.8 μV	22.9 μV	52.8 μV	136 μV	1.04 mV

1 MΩ，高解析度模式 (RMS)，典型

V/格		1 mV/格	2 mV/格	5 mV/格	10 mV/格	20 mV/格	50 mV/格	100 mV/格	1 V/格
500 MHz		186 μV	202 μV	210 μV	236 μV	288 μV	522 μV	1.25 mV	13.4 mV
350 MHz		134 μV	138 μV	145 μV	163 μV	216 μV	391 μV	974 μV	10.6 mV
250 MHz		108 μV	110 μV	114 μV	131 μV	182 μV	374 μV	838 μV	9.63 mV
200 MHz		106 μV	108 μV	109 μV	117 μV	149 μV	274 μV	674 μV	8.01 mV
20 MHz		73 μV	73.2 μV	78.1 μV	99.6 μV	158 μV	361 μV	801 μV	8.29 mV

串音 (通道隔離)，典型

≥50 dB，最高 2 GHz

≥45 dB，最高 5 GHz

≥40 dB，最高 10 GHz

供兩個通道設為 200 mV/格。

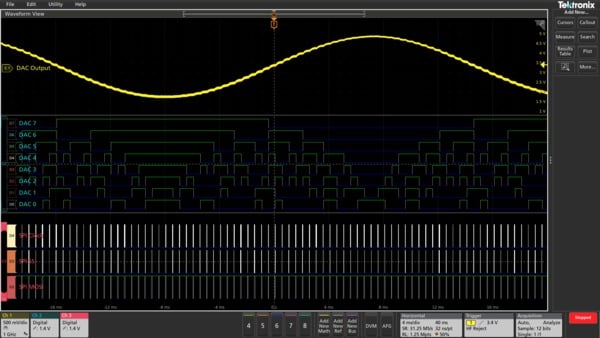

垂直系統 - 數位通道

通道的數目

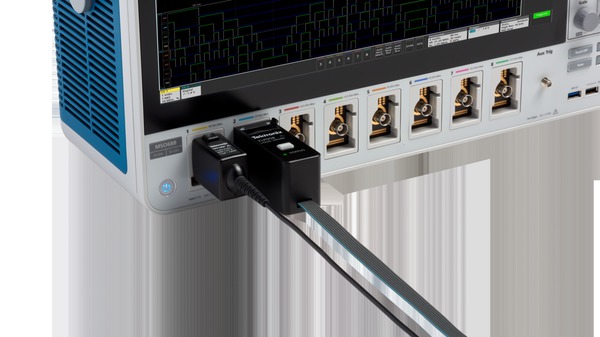

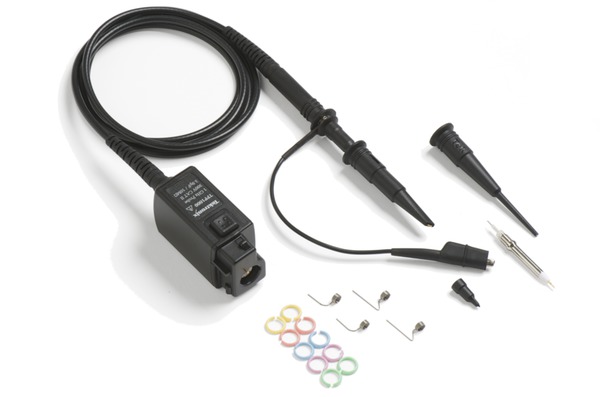

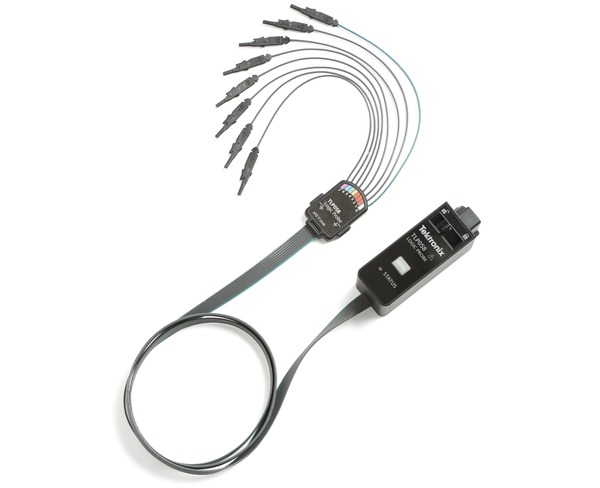

每台安裝的 TLP058 為 8 個數位輸入 (D7-D0) (換取一個類比通道)

垂直解析度

1 位元

最大輸入切換速度

500 MHz

最小可偵測脈波寬度，典型

1 奈秒

臨界值

每個數位通道有一個臨界值

臨界值範圍

±40 V

臨界值解析度

10 mv

臨界值精確度

± [100 mV + 校驗之後臨界值設定的 3%]

輸入磁滯，典型

探棒頭為 100 mV

輸入動態範圍，典型

F_in ≤ 200 MHz 為 30 V_pp，F_in > 200 MHz 為 10 V_pp

絕對最大輸入電壓，典型

±42 伏特峰值

最小電壓擺幅，典型

400 mV 峰對峰

輸入阻抗，典型

100 kΩ

探棒負載，典型

2 pF

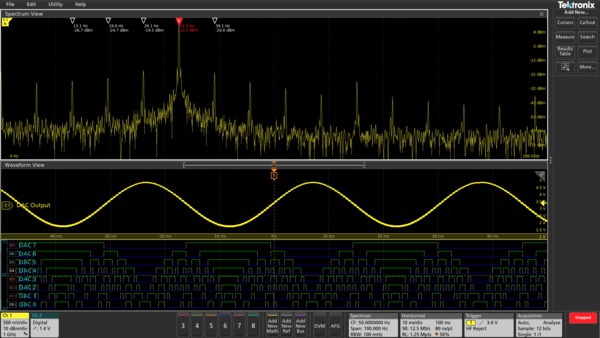

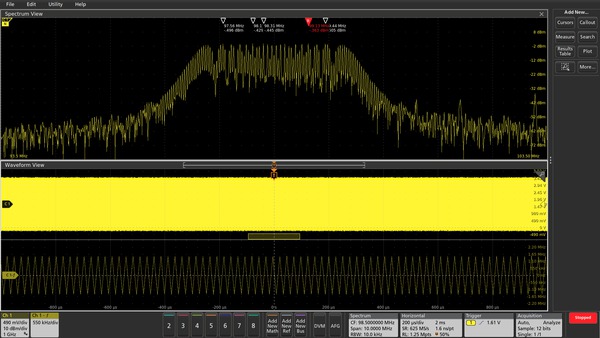

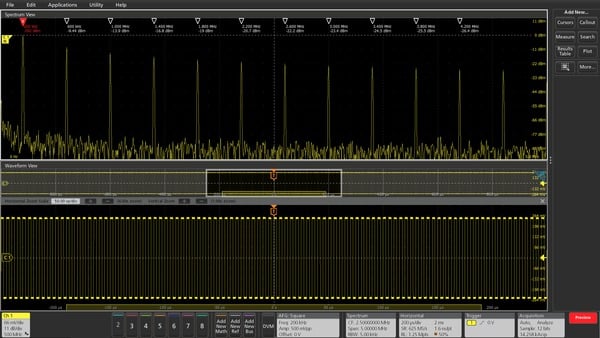

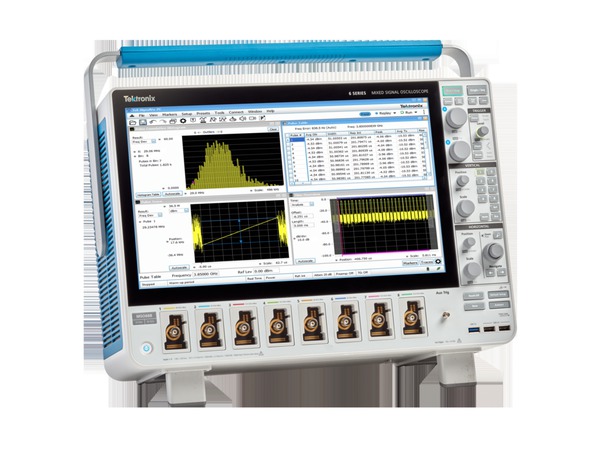

前端和射頻系統 (所有量測都是典型的)

靈敏度/雜訊密度

-157 dBm/Hz (1 mV/格、-38 dBm、1.0001 GHz CF、500 kHz 頻距、3 kHz RBW)

DANL

-163 dBm/Hz 10 MHz 至 6 GHz，1 mV/格

-160 dBm/Hz >6 GHz 至 10 GHz，1 mV/格

雜訊圖

17 dB (1 mV/格、-38 dBm、1.001 GHz、500 kHz 頻距、3 kHz RBW)

SNR/動態範圍

112 dB (1 GHz 輸入載波、0 dBm 示波器輸入範圍、1 GHz CF、100 MHz 頻距、1 kHz RBW、從中心量測到 ±20 MHz)

絕對振幅精確度

±1 dB (0 - 8 GHz) 可達最大 10 GHz BW

相位雜訊 @ 1GHz

10 MHz 偏移：-140 dBc/Hz

1 MHz 偏移：-132 dBc/Hz

100 kHz 偏移：-118 dBc/Hz

10 kHz 偏移：-118 dBc/Hz

EVM (256 QAM)

0.5% @ 20 MSymbols/s

1.1% @ 800 MSymbols/s

1.5% @ 1.2 GSymbols/s

1.6% @ 2 GSymbols/s

SFDR

60 dB @ 3 GHz、5 GHz 頻距

70 dB @ 2.35 GHz、1.5 GHz 頻距

回波損耗 (<100 mV/格)

12 dB <5GHz

8 dB 5 GHz 至 10 GHz

諧波失真

二次諧波：-58 dBC 與 0 dBm, 1 GHz 訊號

三次諧波：-55 dBC 與 0 dBm, 1 GHz 訊號

雙色三階交調點 (99 mV/格時)

25 dBm 10 MHz 至 6 GHz

20 dBm 6 GHz 至 8 GHz

12 dBm 8 GHz 至 10 GHz

水平系統

時基範圍

40 ps/格至 1,000 s/格

取樣率範圍

6.25 S/s 至 50 GS/s (即時 - 最大值取得於使用的通道)

25 GS/s 至 2.5 TS/s (內插 - 最小值取得於使用的通道)

記錄長度範圍

套用至類比與數位通道。所有擷取模式的記錄長度上限皆為 1 G，記錄長度下限為 1 k，能以 1 個取樣增量為單位調整。

標準：62.5 M 點

選項 6-RL-1：125 M 點

選項 6-RL-2：250 M 點

選項 6-RL-3：500 M 點

選項 6-RL-4：1 G 點

秒/分格範圍

機型	1 K	10 K	100 K	1 M	10 M	62.5 M	125 M	250 M	500 M	1 G
MSO6xB 標準 62.5 M	40 ps - 16 s	400 ps - 160 s	4 ns - 1000 s			2.5 μs - 1000 s	N/A	N/A	N/A	N/A
MSO6xB 選項 6-RL-1 125 M	40 ps - 16 s	400 ps - 160 s	4 ns - 1000 s			2.5 μs - 1000 s	5 μs - 1000 s	N/A	N/A	N/A
MSO6xB 選項 6-RL-2 250 M	40 ps - 16 s	400 ps - 160 s	4 ps - 1000 s			2.5 μs - 1000 s	5 μs - 1000 s	10 μs - 1000 s	N/A	N/A
MSO6xB 選項 6-RL-3 500 M 點	40 ps - 16 s	400 ps - 160 s	4 ps - 1000 s			2.5 us - 1000 s	5 us - 1000 s	10 us - 1000 s	20 us - 1000 s	N/A
MSO6xB 選項 6-RL-4：1 G 點	40 ps - 16 s	400 ps - 160 s	4 ps - 1000 s			2.5 us - 1000 s	5 us - 1000 s	10 us - 1000 s	20 us - 1000 s	40 us - 1000 s

光圈不確定性 (取樣抖動)

持續時間	典型抖動
<1 μs	80 fs
<1 ms	130 fs

時基準確度

任何 ≥1 ms 的時間間隔中為 ±1.0 x10^-7

說明	規格
原廠公差	±12 ppb校驗時，任何 ≥1 ms 的時間間隔內為25 °C周圍溫度
溫度穩定性	±20 ppb 在作業溫度下經過充分浸泡時間後，橫跨 0 °C 至 50 °C 的整個作業範圍在作業溫度下測試
晶體老化	±300 ppb。在 1 年期間內，25 °C 時的頻率公差變更

差值時間量測準確度，虛設

(假設高斯濾波器響應所造成的邊緣形狀)

針對指定之儀器設定和輸入訊號計算差值時間量測準確度 (DTA) 的公式，假設為奈奎斯特 (Nyquist) 頻率以上的無意義訊號內容，其中：

SR ₁= 量測中第 ¹點周圍的扭轉率 (第¹個邊緣)

SR ₂= 量測中第²點周圍的扭轉率 (第²個邊緣)

N = 輸入參考雜訊的 RSS (V_RMS) 和動態雜訊估算 (伏特 rms)

TBA = 時基準確度或參考頻率錯誤 (亦即 20 ppb)

t _j= 口徑不確定性 (秒均方根 - 短期間為 80 fs )

t _p= 差值時間量測期間 (秒)

最高取樣率的最大期限

1.25 ms (std.) 或 2.5 ms (選配 6-RL-1，125 M 點)、5 ms (選配 6-RL-2，250 M 點)、10 ms (選配 6-RL-3，500 M 點) 或 20 ms (選配 6-RL-4，1 G 點)

時基延遲時間範圍

-10 分格至 5000 s

偏移校正範圍

-125 ns 到 +125 ns，解析度為 40 ps (峰值檢測和包封擷取模式)。

-125 ns 到 +125 ns，解析度為 1 ps (適用於所有其他擷取模式)。

類比通道之間的延遲，全頻寬，典型

任兩個通道的輸入阻抗設為 50 Ω，且直流耦合等於伏特/格或高於 10 mV/格時為 ≤ 10 ps

類比和數位 FlexChannel 之間的延遲，典型

使用與示波器頻寬相符的 TLP058 和被動探棒，且未套用頻寬限制時為 < 1 ns

任兩個數位 FlexChannel 之間的延遲，典型

320 ps

一個數位 FlexChannel 的兩個位元之間的延遲，典型

160 ps

觸發系統

觸發模式

自動、一般與單次

觸發耦合

直流、高頻排斥 (衰減 > 50 kHz)、低頻排斥 (衰減 < 50 kHz)、雜訊排斥 (降低靈敏度)

觸發頻寬 (邊緣、脈波與邏輯)，典型

機型	觸發類型	觸發頻寬
MSO6xB 10 GHz	邊緣	10 GHz
MSO6xB 10 GHz	脈波，邏輯	4 GHz
MSO6xB 8 GHz	邊緣	8 GHz
MSO6xB 8 GHz	脈波，邏輯	4 GHz
MSO6xB 6 GHz	邊緣	6 GHz
MSO6xB 6 GHz	脈波，邏輯	4 GHz
MSO6xB 4 GHz、2.5 GHz、1 GHz	邊緣、脈波、邏輯	產品頻寬

邊緣類型觸發靈敏度，直流耦合，典型

通道	範圍	規格
1 MΩ 通道 (所有型號)	0.5 mV/格至 0.99 mV/格	從直流到儀器頻寬為 5 mV
	≥ 1 mV/格	5 mV 或 0.7 格較大者從直流到 500 MHz 或儀器 BW 較小者，以及 6 mV 或 0.8 格從 > 500 MHz 到儀器頻寬
50 Ω 通道	1 mV/格至 1.99 mV/格	從直流到儀器頻寬為 3.5 格
	2 mV/格至 4.99 mV/格	從直流到儀器頻寬為 2 格
	≥ 5 mV/格	從直流到儀器頻寬為 < 5 格
市電頻率	50 - 60 Hz 市電頻率時為 90 V 至 264 V 線路電壓	103.5 V 至 126.5 V
輔助觸發輸入		250mVPP，直流至 400MHz

邊緣類型觸發靈敏度，非直流耦合，典型

觸發耦合	一般靈敏度
NOISE REJ (雜訊排斥)	直流耦合限制的 2.5 倍
HF REJ	從直流到 50 kHz 之直流耦合限制的 1.0 倍。衰減高於 50 kHz 的訊號。
LF REJ	大於 50 kHz 的頻率之直流耦合限制的 1.5 倍。衰減低於 50 kHz 的訊號。

觸發抖動，典型

取樣模式和邊緣類型觸發下 ≤ 1.5 ps_RMS

邊緣類型觸發和 FastAcq 模式下 ≤ 2 ps_RMS

非邊緣類型觸發模式下 ≤ 80 ps_PP

觸發抖動，AUX 輸入，典型

邊緣類型觸發和 FastAcq 模式下 ≤ 200 ps_RMS

儀器間的輔助輸入觸發偏移，典型

各儀器上 ±100ps 抖動並在儀器間共有 1.5ns 偏移；≤1.7ns 。利用個別通道的手動偏移校正，不同儀器通道之間的總儀器偏移可以達到 200 ps。

脈波輸入電壓 ≥1 V_pp的偏移會改善

觸發位準範圍

訊號源	範圍
任何通道	距螢幕中央 ±5 格
輔助輸入觸發	±5 V
市電頻率	固定為約線路電壓的 50%

此規格適用於邏輯和脈波臨界值。

觸發計頻器

8 位數 (註冊產品即可免費獲得)

觸發類型

邊緣：

任一通道上正、負，或任一斜率。耦合包括直流、交流、雜訊排斥、高頻排斥和低頻排斥

脈衝寬度：

在正脈波或負脈波的寬度上觸發。事件可為時間或邏輯限定

逾時：

在指定時段內維持為高、低或任一的事件上觸發。事件可為邏輯限定

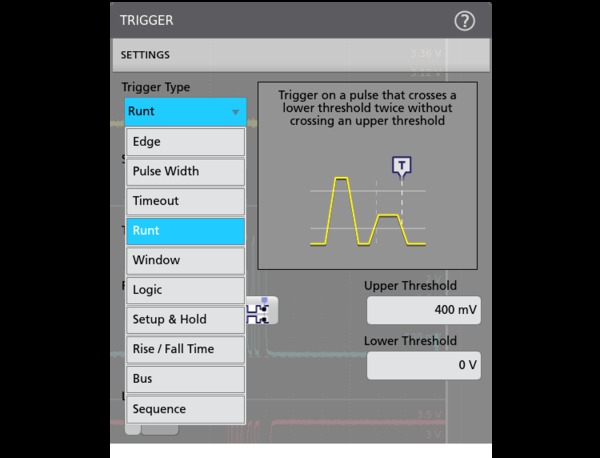

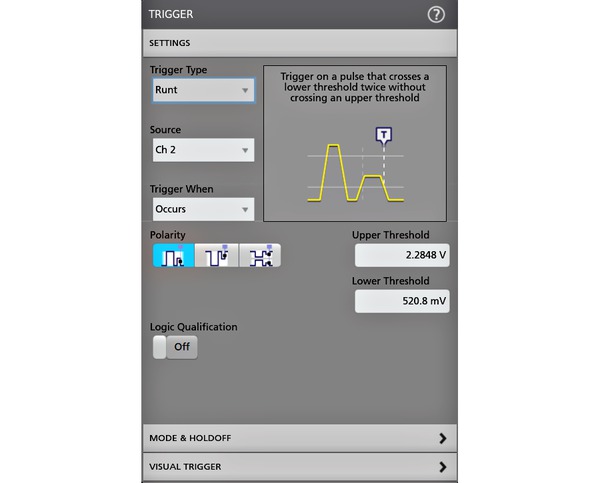

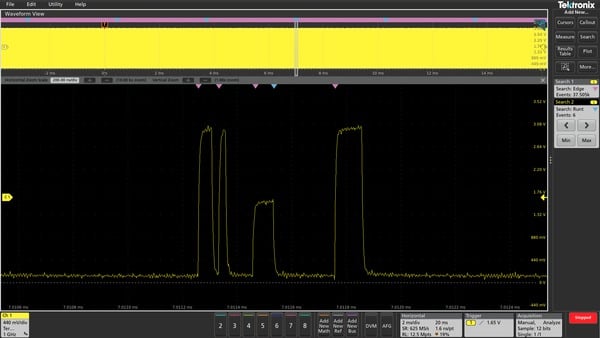

矮波：

穿越第一臨界值，但未在再次穿越第一臨界值之前穿越第二臨界值的脈衝上進行觸發。事件可為時間或邏輯限定

視窗：

在兩個臨界值 (可由使用者調整) 所定義的視窗上，當事件進入、離開、停留在內或停留在外時觸發。事件可為時間或邏輯限定

邏輯：

當邏輯碼型為真、為否或與時脈邊緣同時發生時觸發。針對所有定義為高、低或任意的輸入通道所指定的碼型 (AND、OR、NAND、NOR)。為真的邏輯碼型可為時間限定

設定∕保持：

任何輸入通道的時脈和資料之間，設定時間與保持時間違反兩者都出現時觸發

上升/下降時間：

高或低於指定脈衝邊緣速率的觸發。斜率可為正向、負向或兩者任一。事件可為邏輯限定

視訊 (選用 6 -VID)：

在所有掃描線、奇數或偶數，或是 NTSC、PAL及 SECAM 視訊訊號所有圖場上觸發

序列：

當 A 觸發在 C 事件上重設之後，在 B 事件發生 X 時間或發生 N 個事件時觸發。一般而言，A 和 B 觸發事件可設為任何觸發類型，但有幾個例外情形：不支援邏輯限定條件，如果 A 事件或 B 事件設為「設定/保持」，則另一個必須設為「邊緣」，且不支援乙太網路 和高速 USB (480 Mbps)

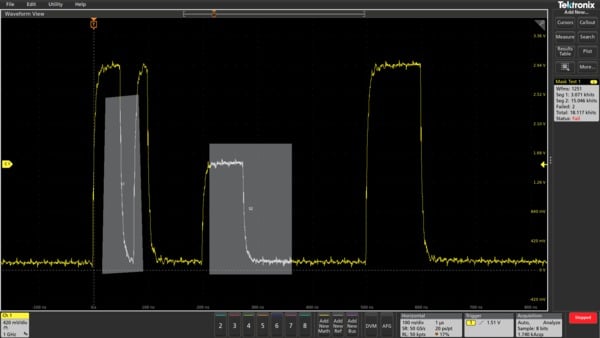

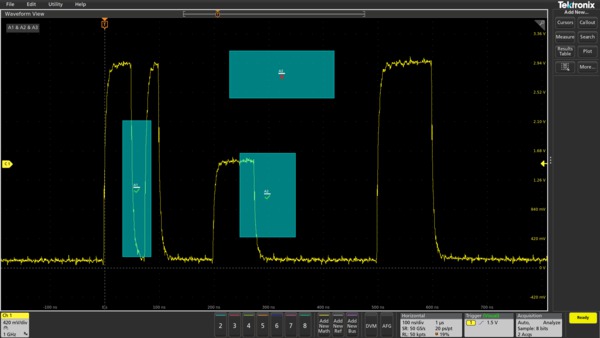

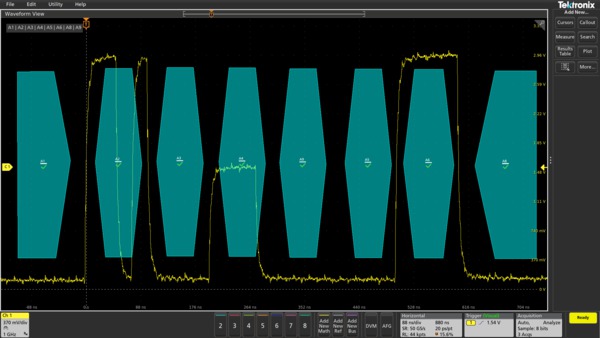

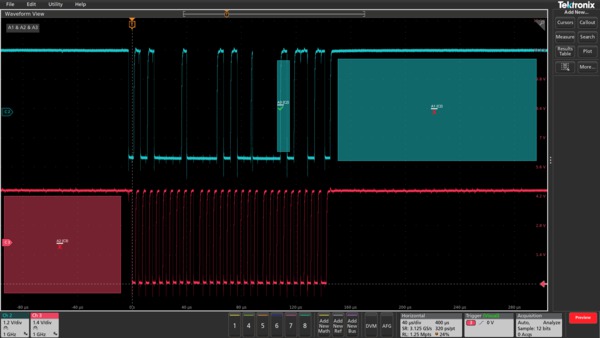

視覺觸發

可掃描所有波形擷取資料，並與螢幕區域 (幾何形狀) 比較，取得標準觸發資格。可以使用「In」(輸入)、「Out」(輸出) 或「Don't Care」(無關) 作為各區域的限定值來定義無限數量區域。可以使用視覺觸發區域的任意組合來定義布林運算式，以進一步限定存儲到擷取記憶體中的事件。形狀包括矩形、三角形、梯形、六角形，以及使用者定義形狀。

並列匯流排：

在並列匯流排資料值上進行觸發。並列匯流排可以是 1 到 32 位元 (從數位和類比通道) 的大小。支援二進位和十六進位基數

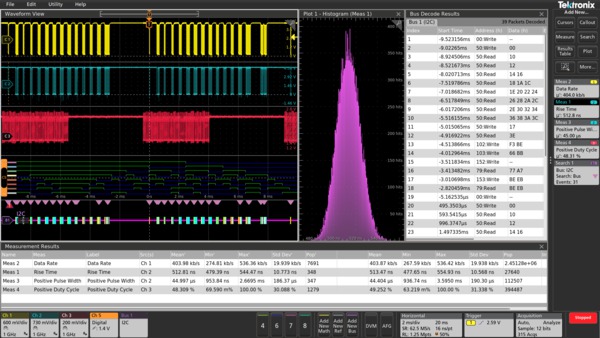

I²C 匯流排 (選項 6-SREMBD)：

I²C 匯流排上的 Start (起始)、Repeated Start (重複起始)、Stop (停止)、Missing ACK (ACK 遺失)、Address (位址，7 或 10 位元)、Data (資料) 或 Address and Data (位址和資料) 觸發，高達 10 Mb/秒

SPI 匯流排 (選項 6-SREMBD)：

SPI 匯流排上的 Slave Select (從屬選擇)、Idle Time (閒置時間) 或 Data (資料，1-16 個字) 觸發，高達 20Mb/秒

RS-232/422/485/UART 匯流排 (選項 6-SRCOMP)：

Start Bit (起始位元)、End of Packet (封包結束)、Data (資料) 和 Parity Error (同位檢查錯誤) 觸發，高達 15 Mb/秒

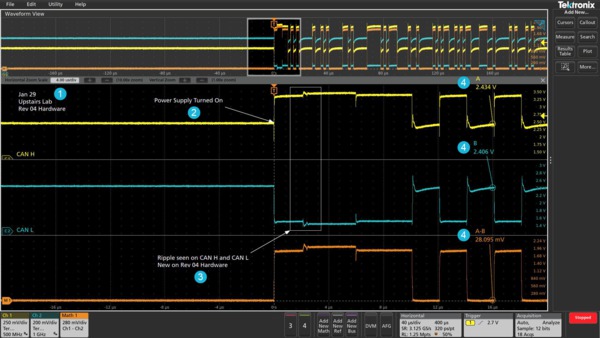

CAN 匯流排 (選項 6-SRAUTO)：

CAN 匯流排上的 Start of Frame (訊框起始)、Type of Frame (訊框類型，資料、遠端、錯誤或超載)、Identifier (識別碼)、Data (資料)、Identifier and Data (識別碼及資料)、End of Frame (訊框結束)、Missing Ack (ACK 遺失) 及 Bit Stuff Error (位元填塞錯誤) 觸發，高達 1 Mb/秒

CAN FD 匯流排 (選項 6-SRAUTO)：

CAN FD 匯流排上的訊框起始、訊框類型 (資料、遠端、錯誤、超載)、識別碼 (標準或延伸)、資料 (1-8 位元組)、識別碼和資料、訊框結尾、錯誤 (遺失確認、位元填塞錯誤、FD 形狀錯誤、任何錯誤) 觸發，高達 16 Mb/秒

LIN 匯流排 (選項 6-SRAUTO)：

LIN 匯流排上的 Sync (同步)、Identifier (識別碼)、Data (資料)、Identifier and Data (識別碼與資料)、Wakeup Frame (喚醒訊框)、Sleep Frame (睡眠訊框)、Error (錯誤) 觸發，高達 1 Mb/秒

FlexRay 匯流排 (選項 6-SRAUTO)：

FlexRay 匯流排上的 Start of Frame (訊框起始)、Indicator Bits (指示位元，一般、負載、Null、同步、啟動)、Frame ID (訊框識別碼)、Cycle Count (週期計數)、Header Fields (標頭欄位，指示位元、識別碼、負載長度、標頭 CRC 及週期計數)、Identifier (識別碼)、Data (資料)、Identifier and Data (識別碼與資料)、End Of Frame (訊框終點) 及 Error (錯誤) 觸發，高達 10 Mb/秒

SENT 匯流排 (選項 6-SRAUTOSEN)

封包啟動、快速通道狀態與資料、快速通道訊息 ID 與資料，及 CRC 錯誤觸發

SPMI 匯流排 (選項 6-SRPM)：

時序啟動條件、重設、睡眠、關機、喚醒、驗證、主要讀取、主要寫入、註冊讀取、註冊寫入、延伸註冊讀取、延伸註冊寫入、延伸註冊讀取 (長)、延伸註冊寫入 (長)、裝置描述項阻隔主要讀取、裝置描述項從屬裝置讀取、註冊 0 寫入、轉移匯流排所有權及同位元錯誤觸發

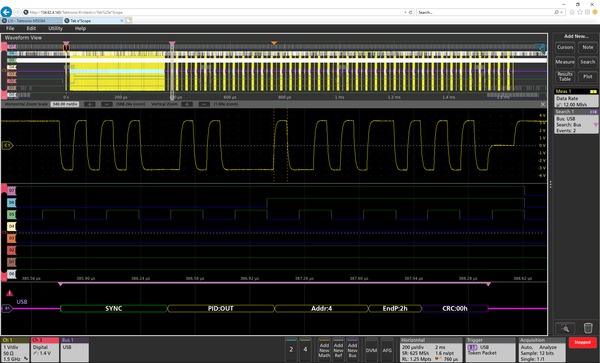

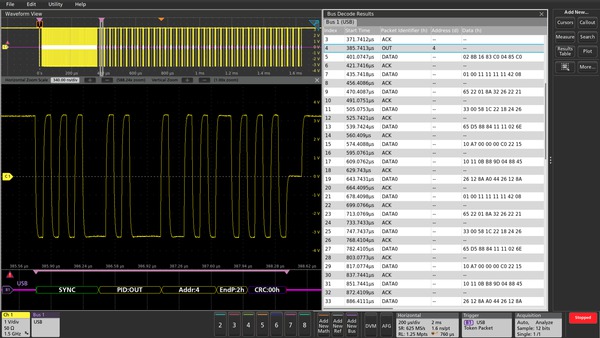

USB 2.0 LS/FS/HS 匯流排 (選項 6-SRUSB2)：

USB 匯流排上的 Sync (同步)、Reset (重設)、Suspend (暫停)、Resume (恢復)、End of Packet (封包結束)、Token (Address) Packet (代符 (位址) 封包)、Data Packet (資料封包)、Handshake Packet (交握封包)、Special Packet (特殊封包) 及 Error (錯誤) 觸發，高達 480 Mb/秒

乙太網路匯流排 (選項 6-SRENET)：

10BASE-T 及 100BASE-TX 匯流排上的「訊號起始」、「MAC 位址」、「MAC Q 標籤」、「MAC 長度/類型」、「MAC 資料」、「IP 標頭」、「TCP 標頭」、「TCP/IPV4 資料」、「封包結束」和「FCS (CRC) 錯誤」觸發

音訊 (I²S、LJ、RJ、TDM) 匯流排 (選項 6-SRAUDIO)：

在文字選取、圖框同步或資料上進行觸發。I²S/LJ/RJ 的最大資料傳輸速率為 12.5 Mb/秒。TDM 的最大資料速率為 25 Mb/秒

MIL-STD-1553 匯流排 (選項 6-SRAERO)：

MIL-STD-1553 匯流排上的同步、指令 (傳輸/接收位元、同位檢查、子位址/模式、文字計數/模式計數、RT 位址)、狀態 (同位檢查、訊息錯誤、儀器、服務要求、已接收廣播指令、忙碌、子系統旗標、動態匯流排控制接受、終端旗標)、資料、時間 (RT/IMG) 和錯誤 (同位檢查錯誤、同步錯誤、Manchester 錯誤、非連續資料) 觸發

ARINC 429 匯流排 (選項 -SRAERO)：

ARINC 429 匯流排上的文字啟始、標籤、資料、標籤和資料、文字結束和錯誤 (任何錯誤、同位檢查錯誤、文字錯誤、差距錯誤) 觸發，高達 1Mb/秒

射頻振幅隨時間變化和射頻頻率隨時間變化 (選項 6-SV-RFVT)

在邊緣、脈波寬度和逾時事件上觸發

觸發延滯範圍

0 奈秒至 10 秒

擷取系統

取樣

擷取取樣值

峰值偵測

在所有掃描速度下擷取最窄 160 ps 的突波

平均值

從 2 個到 10,240 個波形

包封

最少至最多包封可反映隨多次擷取所累積的「波峰偵測」資料

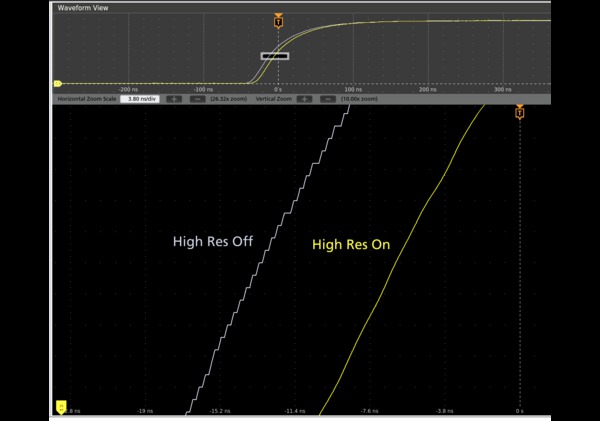

高解析度

對每個取樣率套用唯一的有限脈衝響應 (FIR) 濾波器，將會盡力為該取樣率保持最大頻寬，同時避免頻疊，針對所選取的取樣率，還會從示波器放大器和 ADC 移除高於可用頻寬的雜訊。

高解析度模式一定會提供至少 12 位元的垂直解析度，在 ≤625 MS/s 取樣率之下，將會一路擴充至 16 位元的垂直解析度。

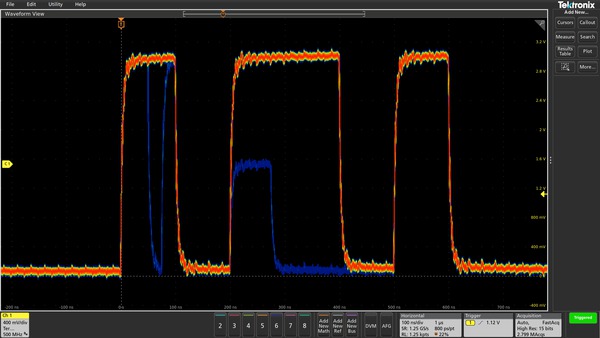

FastAcq®

FastAcq 可將儀器的動態訊號分析與偶發事件擷取能力最佳化。

最大波形擷取速率：

>500,000 wfms/s (峰值檢測或包封擷取模式)

>30,000 wfms/s (所有其他擷取模式)

捲動模式

在處於自動觸發模式時，以由右至左的捲動動作和 40 ms/格和更慢的時基速度，在顯示畫面上捲動連續波形點。

FastFrame™

將擷取記憶體分割為數個區段。

最大觸發率 >5,000,000 個波形/秒

最小訊框大小 = 50 點

如果記錄長度高達 250M，且訊框大小 ≥ 1,000 點，則訊框數上限 = 記錄長度 / 訊框大小。

如果記錄長度為 500M，且僅使用取樣率上限 ≥ 25 GS/s 的通道時，則訊框數上限 = 記錄長度 / 訊框大小。

如果記錄長度為 500M，且使用取樣率上限 ≥ 12.5 GS/s 的任何通道時，則訊框數上限 ≥ 250,000。

如果記錄長度為 1G，且僅使用取樣率上限 ≥ 25 GS/s 的通道時，則訊框數上限 ≥ 記錄長度 / 訊框大小 / 2。

如果記錄長度為 1G，且僅使用取樣率上限 ≥ 12.5 GS/s 的通道時，則訊框數上限 ≥ 記錄長度 / 訊框大小 / 4。

如果訊框為 50 點，訊框數上限 = 1,000,000

波形量測

游標類型

波形、重直線條、水平線條、重直和水平線條和極性 (僅限 XY/XYZ 圖)

直流電壓量測準確度，平均擷取模式

量測類型	直流準確度 (以伏特數表示)
≥ 16 個波形的平均值	±(直流增益精確度 * |讀取 - (偏移 - 位置)| + 偏移精確度 + 0.15 格 + 0.6 mV)
自相同示波器設定及周圍環境條件下所擷取 ≥16 個波形，其中任兩者間的差值電壓	±(直流增益準確度 * |讀數| + 0.15 格 + 1.2 mV)

自動量測

36 個且可顯示的數目不限，可顯示為個別量測徽章，或一起顯示在量測結果表中

振幅量測

振幅、最大值、最小值、峰對峰、正過衝、負過衝、平均值、RMS、交流 RMS、頂點、底和區域

時序量測

週期、頻率、單位間隔、資料速率、正脈波寬度、負脈波寬度、偏移、延遲、上升時間、下降時間、相位、上升扭轉率、下降扭轉率、爆叢寬度、正工作週期、負工作週期、時間外部位準、設定時間、保持時間、期間 N 期、高時間和低時間

自動抖動量測 (標準)

TIE 和相位雜訊

量測統計

平均值、標準差、最大值、最小值和母體。目前擷取和所有擷取都會有統計值

參考位準

可指定以百分比或單位，顯示自動量測的使用者定義的參考位準。對於所有量測，參考位準可設為全域，而對每個量測，可設為依來源通道或訊號，或唯一

閘控

螢幕、游標、邏輯、搜尋或時間。指定要進行量測的擷取區域。閘路可設為全域 (影響設定為全域的所有量測) 或本機 (所有量測都可有唯一時間閘設定；螢幕、游標、邏輯和搜尋動作僅有一個本機閘路可用)。

量測繪圖

分佈圖、時間趨勢、頻譜、眼圖 (僅限 TIE 量測)、相位雜訊 (僅限相位雜訊量測)

量測限制

使用者可定義的量測值極限測試通過/失敗。對量測值失敗事件採取的動作包括「儲存螢幕擷取」、「儲存波形」、「系統要求 (SRQ)」和「停止擷取」

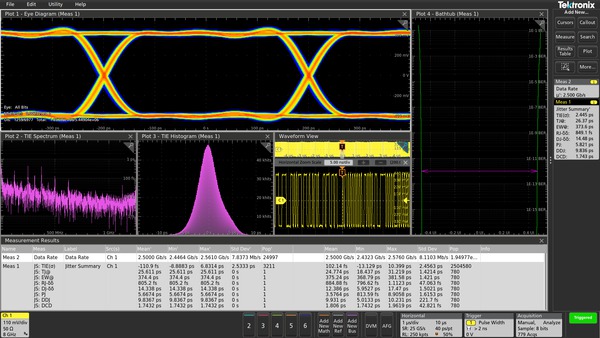

抖動分析(選項 6-DJA) 增加下列項目：

量測

抖動摘要、TJ@BER、RJ- δδ、DJ- δδ、PJ、RJ、DJ、DDJ、DCD、SRJ、J2、J9、NPJ、F/2、F/4、F/8、眼圖高度、眼圖高度@BER、眼圖寬度、眼圖寬度@BER、眼圖高、眼圖低、Q 因數、位元高、位元低、位元振幅、直流共模、交流共模 (峰對峰)、差動交叉、T/nT 比、SSC 頻率偏移、SSC 調變率

量測繪圖

眼圖和抖動浴缸

快速眼圖呈現：顯示單位間隔 (UI)，其可針對新增的視覺內容，定義眼圖界限以及使用者指定的周圍 UI 數。

完整眼圖呈現：顯示所有有效的單位間隔 (UI)

量測限制

使用者可定義的量測值極限測試通過/失敗。對量測值失敗事件採取的動作包括「儲存螢幕擷取」、「儲存波形」、「系統要求 (SRQ)」和「停止擷取」

眼圖遮罩測試

自動遮罩通過/失敗測試

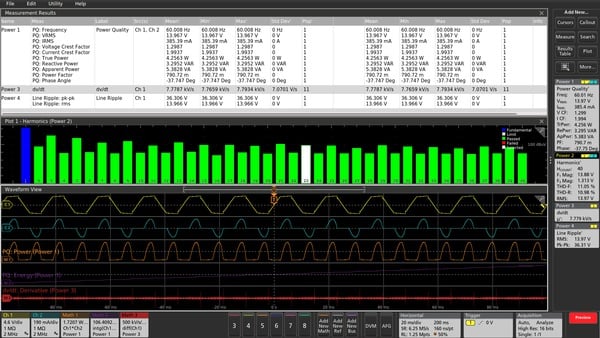

電源分析 (選項 6-PWR) 增加下列項目：

量測

輸入分析 (頻率、V_RMS、I_RMS、電壓與電流波峰因數、實功率、視在功率、虛功率、功率因數、相位角、諧波、突波電流、輸入電容)

振幅分析 (週期振幅、週期頂點、週期底點、週期最大值、週期最小值、週期峰對峰)

時序分析 (週期 (period)、頻率、負工作週期、正工作週期、負脈衝寬度、正脈衝寬度)

切換分析 (切換損失、dv/dt、di/dt、安全工作區、R_DSon)

輸出分析 (線性漣波、切換漣波、效率、開啟時間、關閉時間)

磁性分析 (電感、I vs. Intg(V)、磁性損失、磁性屬性)

頻率響應分析 (控制迴路響應波德圖、電源抑制比、阻抗)

量測繪圖

諧波長條圖、切換損失軌跡圖和安全工作區

量測限制

使用者可定義的量測值極限測試通過/失敗。對量測值失敗事件採取的動作包括「儲存螢幕擷取」、「儲存波形」、「系統要求 (SRQ)」和「停止擷取」

逆變器馬達驅動器分析 (選項 6-IMDA) 增加下列項目；

量測

輸入分析 (電源品質、諧波、輸入電壓、輸入電流、輸入電源)

漣波分析 (線性漣波、切換漣波)

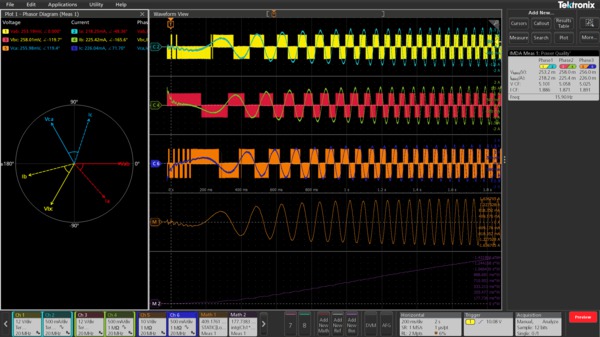

輸出分析 (相量圖、效率)

DQ0 分析 (DQ0) 需要選項 6-IMDA-DQ0

量測繪圖

諧波長條圖、相量圖

數位電源管理 (選項 6-DPM) 增加下列項目：

量測

漣波分析 (漣波)

暫態分析 (過衝、下衝、開啟過衝、DC 電源軌電壓)

電源序列分析 (開啟，關閉)

抖動分析 (TIE、PJ、RJ、DJ、眼圖高度、眼圖寬度、眼圖高、眼圖低)

DDR3/LPDDR3 記憶體偵錯和分析選項 (6-DBDDR3) 新增下列項目：

量測

振幅量測 (AOS、AUS、Vix(ac)、AOS Per tCK、AUS Per tCK、AOS Per UI、AUS Per UI)

時間量測 (tRPRE、tWPRE、tPST、Hold Diff、Setup Diff、tCH(avg)、tCK(avg)、tCL(avg)、tCH(abs)、tCL(abs)、tJIT(duty)、tJIT(per)、tJIT(cc)、tERR(n)、tERR(m-n)、tDQSCK、tCMD-CMD、tCKSRE、tCKSRX)

LVDS 偵錯和分析選項 (選項 6-DBLVDS) 會增加下列各項：

資料線道量測

一般測試 (單位間隔、上升時間、下降時間、資料寬度、資料內偏移 (PN)、資料間偏移 (線道對線道)、資料峰對峰)

抖動測試 (AC 時序、時脈資料設定時間、時脈資料保留時間、眼圖 (TIE)、TJ@BER、DJ 差值、RJ 差值、DDJ、去強位準)

時脈線道量測

一般測試 (頻率、期間、Duty Cycle, 上升時間、下降時間、時脈內偏移 (PN)、時脈峰對峰)

抖動測試 (TIE、DJ、RJ)

開啟 SSC (Mod 速率、頻率偏差平均值)

波形數學

數學運算波形數

無限制

代數

對波形和常數進行加、減、乘、除

代數式

定義多種代數式，包括波形、純量、使用者可調整變數及參數量測結果。使用複雜的方程式對數學運算執行數學運算。例如 (Integral (CH1 - Mean(CH1)) X 1.414 X VAR1)

數學函數

反推、積分、微分、平方根、指數、Log 10、Log e、Abs、上限、下限、最小值、最大值、度數、弧度、Sin、Cos、Tan、ASin、ACos 和 ATan

關聯性

布林比較結果 >、<、≥、≤、= 和 ≠

邏輯

AND、OR、NAND、NOR、XOR 和 EQV

濾波函數

使用者可定義濾波器。使用者指定內含濾波器係數的檔案

快速傅立葉轉換函數

頻譜振幅和相位，實際和假象 (imaginary) 頻譜

快速傅立葉轉換垂直單位

振幅：線性和對數 (毫瓦分貝數)

相位：度數、弧度和群延遲

快速傅立葉轉換窗函數

Hanning、Rectangular、Hamming、Blackman-Harris、Flattop2、Gaussian、Kaiser-Bessel 和 TekExp

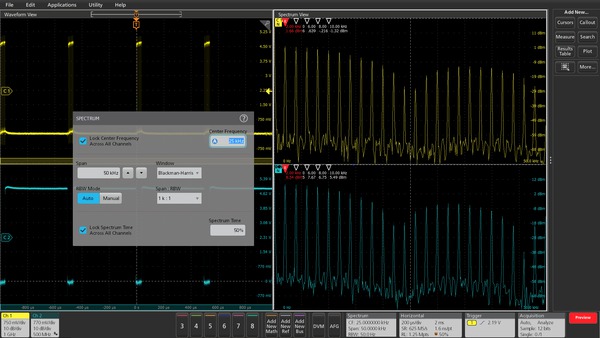

頻譜檢視

中心頻率

受儀器類比頻寬限制

頻距

74.5 Hz – 1.25 GHz

74.5 Hz - 2 GHz (使用選項 6-SV-BW-1)

1-2-5 序列的粗調

射頻隨時間變化的軌跡

振幅隨時間變化、頻率隨時間變化、相位隨時間變化 (使用選項 6-SV-RFVT)

射頻隨時間觸發

射頻振幅隨時間變化和射頻頻率隨時間變化的邊緣、脈波寬度和逾時觸發 (使用選項 6-SV-RFVT)

解析度頻寬 (RBW)

93 μHz 至 62.5 MHz

93 μHz 至 100 MHz (使用選項 6-SV-BW-1)

視窗類型和係數

視窗類型	係數
Blackman-Harris	1.90
平頂 2	3.77
Hamming	1.30
Hanning	1.44
Kaiser-Bessel	2.23
Rectangular	0.89

頻譜時間

FFT 視窗係數 / RBW

參考位準

參考位準由類比通道伏特/格設定自動設定

設定範圍：-42 dBm 至 +44 dBm

垂直位置

-100 格至 +100 格

垂直單位

dBm 、dBµW、dBmV、dBµV、dBmA、dBµA

垂直比例

線性、對數

水平比例

線性、對數

搜尋

搜尋次數

無限制

搜尋類型

搜尋很長的記錄，找出所有符合使用者指定準則的項目，包括邊緣、脈波寬度、逾時、矮波脈波、視窗違反、邏輯碼型、設定/保持違反、上升/下降時間，以及匯流排通訊協定事件。搜尋結果可在波形檢視中或結果表中檢視。

儲存

波形類型

Tektronix 波形資料 (.wfm)、逗點分隔值 (.csv)、MATLAB (.mat)

波形閘控

游標、螢幕、重新取樣 (每個 n 個範例儲存)

螢幕擷取類型

可攜式網路圖形 (*.png)、24 位元點陣圖 (*.bmp)、JPEG (*.jpg)

設定類型

Tektronix 設定 (.set)

報告類型

Adobe 可攜式文件 (.pdf)、單一檔案網頁 (.mht)

工作階段類型

Tektronix 工作階段設定 (.tss)

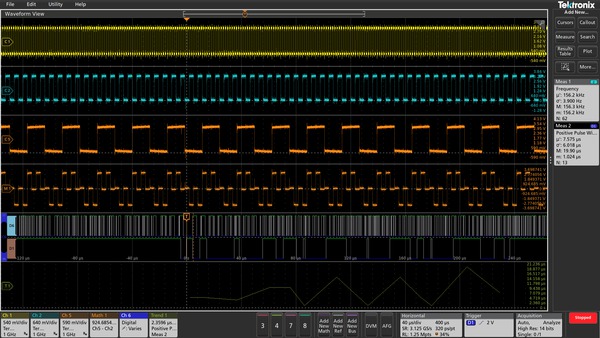

顯示器

顯示器類型

15.6 吋(395 公釐) TFT 液晶彩色顯示器

解析度

1,920 水平 × 1,080 垂直像素 (高解析度)

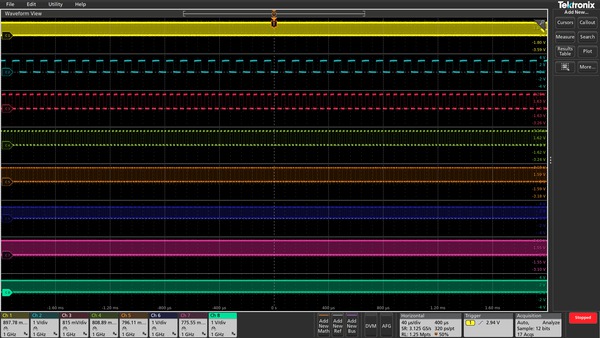

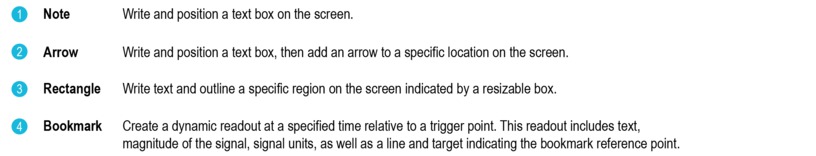

顯示模式

重疊：軌跡彼此重疊的傳統示波器螢幕

堆疊：每個波形放在自己切片內的顯示模式，可利用完整 ADC 範圍，但外觀上仍與其他波形隔開。也可以在切片內重疊通道群組，簡化對訊號的視覺比較。

縮放

所有波型和繪圖視圖中都支援水平和垂直縮放。

內插法

Sin(x)/x 和線性

波形樣式

向量、點、可變持續累積和無限持續累積

方格圖

可移和固定方格圖，可選取柵 (極)、時間、完整和無

調色盤

正常和螢幕擷取反向

個別波形顏色可由使用者選擇

字型

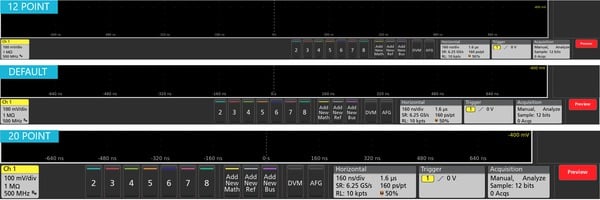

使用者可選取從 12 至 20 的字型大小 (預設值為 15)

格式

YT、XY 和 XYZ

當地語言使用者介面

英文、日文、簡體中文、繁體中文、法文、韓文、義大利文、西班牙文、葡萄牙文、俄文、韓文

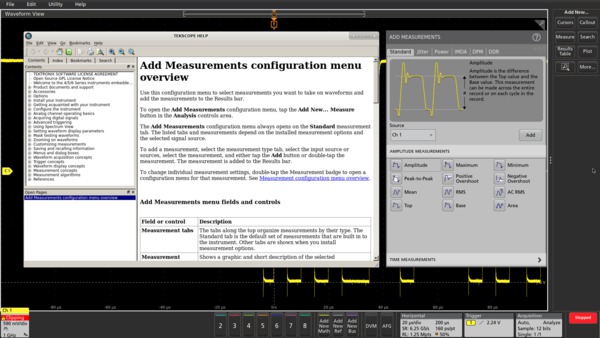

當地語言說明

英文、日文、簡體中文

任意函數產生器 (選配)

函數類型

任意、正弦波、方波、脈波、斜波、三角形、直流層、高斯、羅倫茲、指數上升/下降、sin(x)/x、隨機雜訊、Haversine 波、Cardiac 波

振幅範圍

值為峰值對峰值電壓

波形	50 Ω	1 MΩ
任意	10 mV 至 2.5 V	20 mV 至 5 V
正弦	10 mV 至 2.5 V	20 mV 至 5 V
方形	10 mV 至 2.5 V	20 mV 至 5 V
脈波	10 mV 至 2.5 V	20 mV 至 5 V
斜坡	10 mV 至 2.5 V	20 mV 至 5 V
三角形	10 mV 至 2.5 V	20 mV 至 5 V
高斯	10 mV 至 1.25 V	20 mV 至 2.5 V
勞侖茲	10 mV 至 1.2 V	20 mV 至 2.4 V
指數上升	10 mV 至 1.25 V	20 mV 至 2.5 V
指數下降	10 mV 至 1.25 V	20 mV 至 2.5 V
正弦(x)/x	10 mV 至 1.5 V	20 mV 至 3.0 V
隨機雜訊	10 mV 至 2.5 V	20 mV 至 5 V
半正矢	10 mV 至 1.25 V	20 mV 至 2.5 V
心	10 mV 至 2.5 V	20 mV 至 5 V

正弦波形

頻率範圍

0.1 Hz 至 50 MHz

頻率設定解析度

0.1 Hz

頻率準確度

130 ppm (頻率 ≤ 10 kHz)，50 ppm (頻率> 10 kHz)

僅適用於正弦波、斜波、方波和脈波波形。

振幅範圍

20 mV_pp 至 5 V_pp 進入 Hi-Z；10 mV_pp 至 2.5 V_pp 進入 50 Ω

振幅平坦度，典型

30 MHz 時 ±0.5 dB (相對於 1kHz位準)

50 MHz 時 ±1.0 dB (相對於 1kHz位準)

總諧波失真，典型

振幅 ≥ 200 mVpp 進入 50 Ω 負載時為 1%

振幅 > 50 mV「且」< 200 mVpp 進入 50 Ω 負載時為 2.5%

無寄生動態範圍，典型

40 dB (V_pp≥ 0.1 V)；30 dB (V_pp≥ 0.02 V)，50 Ω 負載

方波和脈波波形

頻率範圍

0.1 Hz 至 25 MHz

頻率設定解析度

0.1 Hz

頻率準確度

130 ppm (頻率 ≤ 10 kHz)，50 ppm (頻率 > 10 kHz)

振幅範圍

20 mV_pp 至 5 V_pp 進入 Hi-Z；10 mV_pp 至 2.5 V_pp 進入 50 Ω

工作週期範圍

10% - 90% 或 10 ns 最小脈波，以較大者為準

開啟和關閉時都會套用最小脈波時間，所以頻率較高時會降低最大工作週期，以維持 10 ns 關閉時間

工作週期解析度

0.1%

最小脈波寬度，典型

10 ns。這是開啟或關閉期間的最小時間。

上升/下降時間，典型

5 ns, 10% - 90%

脈波寬度解析度

100 ps

過衝，典型

大於 100 mV_pp 的訊號階為 < 6%

這會套用至正向轉換 (+過衝) 的過衝和負向 (-過衝) 轉換的過衝

不對稱，典型

±1% ±5 ns (在 50% 工作週期)

抖動，典型

< 60 ps TIE_RMS，≥ 100 mV_pp振幅，40%-60% 工作週期

方波和脈波波形，5 GHz 量測頻寬。

斜波和三角波形

頻率範圍

0.1 Hz 至 500 kHz

頻率設定解析度

0.1 Hz

頻率準確性

130 ppm (頻率 ≤ 10 kHz)，50 ppm (頻率 > 10 kHz)

振幅範圍

20 mV_pp 至 5 V_pp 進入 Hi-Z；10 mV_pp 至 2.5 V_pp 進入 50 Ω

變動對稱

0% - 100%

對稱解析度

0.1%

直流位準範圍

±2.5 V 進入 Hi-Z

±1.25 V 進入 50 Ω

隨機雜訊振幅範圍

20 mV_pp至 5 V_pp進入 Hi-Z

10 mV_pp至 2.5 V_pp進入 50 Ω

Sin(x)/x

最高頻率

2 MHz

高斯脈波、Haversine 脈波和 Lorentz 脈波

最高頻率

5 MHz

Lorentz 脈波

頻率範圍

0.1 Hz 至 5 MHz

振幅範圍

20 mV_pp 至 2.4 V_pp 進入 Hi-Z

10 mV_pp至 1.2 V_pp進入 50 Ω

Cardiac 波

頻率範圍

0.1 Hz 至 500 kHz

振幅範圍

20 mV_pp 至 5 V_pp 進入 Hi-Z

10 mV_pp至 2.5 V_pp進入 50 Ω

任意

記憶體深度

1 至 128 k

振幅範圍

20 mV_pp 至 5 V_pp 進入 Hi-Z

10 mV_pp至 2.5 V_pp進入 50 Ω

重複率

0.1 Hz 至 25 MHz

取樣率

250 MS/s

訊號振幅精確度

±[ (峰對峰振幅設定的 1.5%) + (絕對直流偏移設定的 1.5%) + 1 mV ] (頻率 = 1 kHz)

訊號振幅解析度

1 mV (Hi-Z)

500 μV (50 Ω)

直流偏移範圍

±2.5 V 進入 Hi-Z

±1.25 V 進入 50 Ω

DC 偏移準確度

1 mV (Hi-Z)

500 μV (50 Ω)

直流偏移精確度

±[ (絕對偏移電壓設定的 1.5%) + 1 mV ]

從環境溫度 25 °C 開始，每改變 10 °C 會增加 3 mV 的不確定性

數位伏特錶 (DVM)

量測類型

直流、交流_RMS+ 直流、交流_RMS、觸發頻率計數

電壓解析度

4 位數

電壓準確度

直流：

±((1.5% * |讀取 - 偏移 - 位置|) + (0.5% * |(偏移 – 位置)|) + (0.1 * 伏特/格))

高於 30 °C 時衰減 |讀數 - 偏移 - 位置| 的 0.100%/°C

在距離螢幕中央 ±5 格內的訊號

交流：

± 3% (40 Hz 至 1 kHz) 且在 40Hz 至 1kHz 之外沒有諧波含量

交流，典型：± 2% (20 Hz 至 10 kHz)

進行交流量測時，輸入通道垂直設定必須能夠讓 V_PP輸入訊號涵蓋 4 和 10 格之間的內容，且必須在螢幕上完全呈現

觸發計頻器

解析度

8 位元

準確度

±(1 計數 + 時基準確度 X 輸入頻率)

訊號必須至少為 8 mV_pp或 2 格，以較大者為準。

輸入頻率

10 Hz 至類比通道的最大頻寬

訊號必須至少為 8 mV_pp或 2 格，以較大者為準。

處理器系統

主機處理器

Intel Core i5-8400H @2.5 GHz，64 位元，四核心處理器

配備嵌入式 OS 的標準 SSD

≥ 250 GB 卸除式固態硬碟

作業系統

已安裝選項 6-WIN 的儀器：Microsoft Windows 10

搭載 Microsoft Windows 10 OS 的固態硬碟 (SSD) (選項 6-WIN)

≥ 500 GB SSD。外形規格是含 SATA-3 介面的 2.5 英吋 SSD。此磁碟機可由客戶安裝，已內建 Microsoft Windows 10 Enterprise IoT 2016 LTSB (64 位元) 作業系統

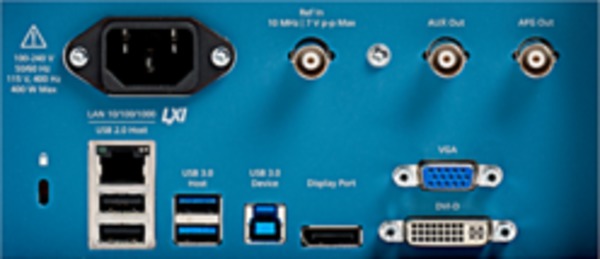

輸入輸出埠

DisplayPort 接頭

20 針 DisplayPort 接頭，可連接至外部顯視器或投影機來顯示示波器內容

DVI 接頭

29 針 DVI-I 接頭，可連接外部監視器或投影機以顯示示波器畫面

VGA

DB-15 母接頭，可連接至外部顯視器或投影機來顯示示波器內容

探棒補償器訊號，典型

連線：

接頭位於儀器的右前

振幅：

0 至 2.5 V

頻率：

1 kHz

電源阻抗：

1 kΩ

外部參考輸入

時基系統可對外部 10 MHz 參考訊號 進行相位鎖定 。

參考時脈有兩種範圍。

儀器可接受 10 MHz ±2 ppm 的高準確度參考時脈，或接受 10 MHz ±1 kppm 的低準確度參考時脈。

USB 介面 (主機、裝置埠)

前面板 USB 主機埠：兩個 USB 2.0 高速埠、一個 USB 3.0 超高速埠

背面板 USB 主機埠：兩個 USB 2.0 高速埠、兩個 USB 3.0 超高速埠

背面板 USB 裝置埠：一個 USB 3.0 超高速裝置埠，可支援 USBTMC

乙太網路介面

10/100/1000 Mb/秒

輔助輸出

背板 BNC 接頭。可配置輸出，在示波器觸發、內部示波器參考時脈輸出，或 AFG 同步脈波時，提供正或負脈波輸出

特性	限制
Vout (HI)	≥ 2.5 V 開放式電路；≥ 1.0 V 進入 50 Ω 負載至接地
Vout (LO)	≤ 0.7 V 進入 ≤ 4 mA 負載；≤0.25 V 進入 50 Ω 負載至接地

Kensington 防盜鎖

背板安全插槽連接至標準 Kensington 防盜鎖

LXI

等級：LXI Core 2011

版本：1.5

電源

電源

功率消耗

最大 500 瓦

來源電壓

100 - 240 V ±10% 時為 50 Hz 至 60 Hz

115 V ±10% 時為 400 Hz

外觀特性

尺寸

高度：支腳摺疊、提把向後時，12.2 英吋 (309 公釐)

高度：支腳摺疊、提把朝上時，14.6 英吋 (371 公釐)

寬度：兩端提把之間 17.9 英吋 (454 公釐)

長度：從支腳後端到旋鈕前端、提把朝上時，8.0 英吋 (205 公釐)

長度：支腳摺疊、提把向後時，11.7 英吋 (297.2 公釐)

重量

< 28.4 磅 (12.88 公斤)

冷卻

儀器右側 (從儀器正面看時) 和背面需要淨空 2.0 英吋 (50.8 公釐)，冷卻效果才足夠

機架安裝配置

7U (可選配 RM5 框架組件)

環境規格

溫度

操作中

+0 °C 至 +50 °C (32 °F 至 122 °F)

非操作中

-20 °C 至 +60 °C (-4 °F 至 140 °F)

濕度

操作中

在低於 +40°C 時為 5% 至 90% 的相對濕度 (% RH)

5% 至 55% 相對濕度之溫度超過 +40 °C、最高溫達 +50 °C，非冷凝溫度

非操作中

在低於 +60 °C 時為 5% 至 90% 的相對濕度 (% RH)，非凝結

海拔高度

操作中

最高 3,000公尺 (9,843 英呎)

非操作中

最高 12,000 公尺 (39,370 英呎)

EMC 環境和安全性

法規

歐盟的 CE 標記，及美國和加拿大核淮的 UL

符合 RoHS 標準

軟體

軟體

IVI 驅動程式

為 LabVIEW、LabWindows/CVI、Microsoft .NET 及 MATLAB 等常見應用軟體，提供了標準的儀器程式介面。透過 VISA 與 Python、C/C++/C# 和其他多種語言相容。

e*Scope®

使用網路連接透過標準的網頁瀏覽器來控制示波器。只需輸入示波器的 IP 位址或網路名稱，瀏覽器中將出現一個網頁。您可直接從 Web 瀏覽器傳輸與儲存設定、波形、量測和螢幕影像，或進行即時控制變更示波器上的設定。

LXI 網頁介面

只要在瀏覽器的位址列中，輸入示波器的 IP 位址或網路名稱，即可透過標準網頁瀏覽器連接至示波器。此種網頁介面可透過 e*Scope 網頁式遠端控制功能，檢視儀器狀態與配置、網路設定的狀態與修改，並進行儀器控制。

程式編寫範例

使用 4/5/6 系列平台進行程式設計一點都不簡單。使用程式設計人員手冊和 GitHub 網站，您有許多命令和範例可以協助您開始遠端自動執行您的儀器。請參閱https://github.com/tektronix/Programmatic-Control-Examples。

訂購資訊

使用下列步驟選取符合量測需求的儀器和選項。

步驟 1

從選擇機型開始。

機型	FlexChannel 數目
MSO64B	4
MSO66B	6
MSO68B	8

每個機型包括
每個 FlexChannel 有一個 TPP1000 1 GHz 探棒
安裝和安全手冊 (英文、日文、簡體中文 )
嵌入式說明
附有整合式配件包的前外蓋
滑鼠
電源線
校驗證書記載了國家計量機構 (NMI) 和 ISO9001/ISO17025 品質系統註冊的可追溯性
一年保固，含儀器的所有零件及人力。 一年保固，含隨附探棒的所有零件及人工

步驟 2

選取您需要的類比通道頻寬來配置示波器

立即選擇以下其中一個頻寬選項來選擇您需要的頻寬。您稍後可以購買升級選項來升級。

頻寬選項	頻寬
6-BW-1000	1 GHz
6-BW-2500	2.5 GHz
6-BW-4000	4 GHz
6-BW-6000	6 GHz
6-BW-8000	8 GHz
6-BW-10000	10 GHz

附註：對於頻寬為 4、6、8 或 10 GHz 的儀器，請考慮使用 BNC 轉 SMA 轉接器，將連線至示波器的高頻寬最佳化。Tektronix 零件號碼 103-0503-XX。

步驟 3

增加儀器功能

儀器功能可以隨儀器一起訂購，也可以稍後再以升級套件來訂購。

儀器選項	內建功能
6-RL-1	將記錄長度從 62.5 M 點/通道延長至 125 M 點/通道
6-RL-2	將記錄長度從 62.5 M 點/通道延長至 250 M 點/通道
6-RL-3	將記錄長度從 62.5 M 點/通道延長至 500 M 點/通道
6-RL-4	將記錄長度從 62.5 M 點/通道延長至 1 G 點/通道
6-AFG	新增任意/函數產生器
6-SEC 1	儀器解除機密和可啟用與停用所有 USB連接埠與韌體升級之受密碼保護的加強型安全性。
6-WIN	新增具有 Microsoft Windows 10 作業系統授權的卸除式 SSD

¹您必須在購買儀器的同時一併選購此選項。無法作為升級提供。

步驟 4

增加可選串列匯流排觸發、解碼和搜尋功能

立即從這些串列分析選項中選擇您需要的串列支援。您稍後可以購買升級套件來升級。

儀器選項	支援的序列匯流排
6-SRAERO	航太 (MIL-STD-1553、ARINC 429)
6-SRAUDIO	音訊 (I2S、LJ、RJ、TDM)
6-SRAUTO	汽車 (CAN、CAN FD、LIN、FlexRay 和 CAN 符號式編碼)
6-SRAUTOEN1	100BASE-T1 車用乙太網路序列分析
6-SRAUTOSEN	車用感應器 (SENT)
6-SRCOMP	電腦 (RS-232/422/485/UART)
6-SRDPHY	MIPI D-PHY (僅限 DSI-1、CSI-2 編碼和搜尋)
6-SREMBD	嵌入式 (I2C、SPI)
6-SRENET	乙太網路 (10BASE-T, 100BASE-TX)
6-SR8B10B	8B/10B(僅限編碼和搜尋)
6-SRI3C	MIPI I3C (僅限 I3C 編碼和搜尋)
6-SRMANCH	Manchester (僅限編碼和搜尋)
6-SRMDIO	MDIO (僅限編碼和搜尋)
6-SRNRZ	NRZ (僅限編碼和搜尋)
6-SRPM	電源管理 (SPMI)
6-SRPSI5	PSI5 (僅限編碼和搜尋)
6-SRSPACEWIRE	Spacewire (僅限編碼和搜尋)
6-SRSVID	SVID (僅限編碼和搜尋)
6-SRUSB2	USB (USB2.0 LS、FS、HS)
6-SREUSB2	eUSB2.0 (僅限編碼和搜尋)

差動串列匯流排呢？請務必查看增加類比探棒和轉接器中的差動探棒。

新增第三方序列匯流排解碼和分析功能

可以使用第三方應用程式，其提供的序列匯流排解碼和分析功能可供在 6 系列 B MSO 上使用。您可以直接向 Tektronix 或透過授權經銷商訂購下面所列的 Tektronix 零件號碼。所訂購的應用程式軟體將由第三方直接出貨。使用第三方軟體應用程式需要 Windows 10 SSD (選項 6-WIN)。

Tektronix 零件號碼	支援的序列匯流排
PGY-EMMC	嵌入式多媒體控制器 (eMMC) 記憶體
PGY-QSPI	四序列周邊介面 (QSPI) -使用於 SPI 的 2 個進階 IO 線路
PGY-SDIO	安全數位輸入輸出 (SDIO)

步驟 5

增加選配串列匯流排相容性測試

立即從這些選項中選擇您需要的串列相容性測試套件。您稍後可以購買升級套件來升級。下表中的所有選項都需要選項 6-WIN (搭載 Microsoft Windows 10 作業系統的 SSD)。

儀器選項	支援的序列匯流排
6-CMAUTOEN	車用乙太網路 (100Base-T1, 1000Base-T1) 自動符合性測試解決方案。 1000BASE-T1 所需的 ≥2 GHz 頻寬
6-CMAUTOEN10	車用乙太網路 (10BASE-T1S 短距) 自動符合性測試解決方案。
6-AUTOEN-BND	車用乙太網路符合性、訊號隔離、PAM3 分析、100Base-T1 解碼軟體 (需要選項 6-DJA 和 6-WIN)
6-AUTOEN-SS	車用乙太網路訊號隔離
6-CMINDUEN10	工業乙太網路 (10Base-T1L 長距) 自動符合性測試解決方案
6-CMDPHY	MIPI D-DPHY 1.2 自動符合性測試解決方案。
6-CMENET	乙太網路自動符合性測試解決方案 (10BASE-T/100BASE-T/1000BASE-T)。 ≥ 1000BASE-T 所需的 1 GHz 頻寬
6-CMNBASET	2.5 和 5 GBASE-T 乙太網路自動符合性測試解決方案。 建議使用 2.5 GHz
6-CMXGBT	10 GBASE-T 乙太網路自動符合性測試解決方案。 建議使用 ≥4 GHz

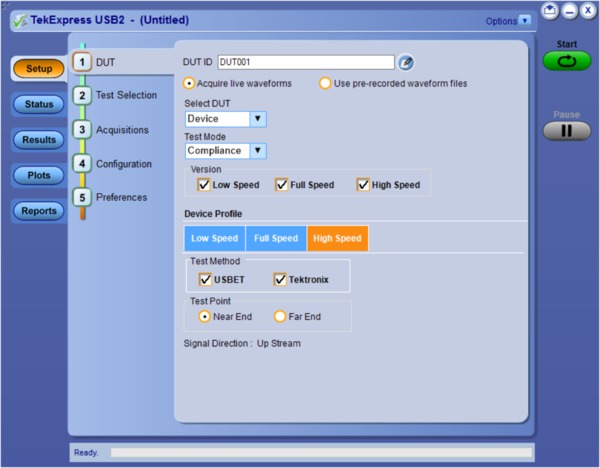

6-CMUSB2	USB2.0 自動符合性測試解決方案。 需要 TDSUSBF USB 測試治具 更速 USB 需要 ≥2 GHz 頻寬

步驟 6

新增選配記憶體分析

儀器選項	進階分析
6-DBDDR3	DDR3 和 LPDDR3 偵錯和分析
6-CMDDR3	使用 TekExpress 自動化平台的 DDR3 和 LPDDR3 自動相容性測試解決方案。 需要選項 6-DBDDR3、6-DJA 和 6-WIN (搭載 Microsoft Windows 10 作業系統的 SSD)。 測試所有 DDR3 速度需要 ≥4 GHz，建議為 8 GHz。

步驟 7

增加選配分析能力

儀器選項	進階分析
6-DBLVDS	TekExpress 自動化 LVDS 測試解決方案 (需要選項 6-DJA 和 6-WIN)
6-DJA	進階抖動和眼圖分析
6-DPM	數位電源管理
6-IMDA 1	換流器馬達驅動器分析
6-IMDA-DQ0 1	換流器馬達驅動器分析的 DQ0 功能
6-MTM	遮罩與極限測試
6-PAM3	PAM3 分析 (需要選項 6-DJA 和 6-WIN)
6-PS2 2	電源解決方案套件 (6-PWR、THDP0200、TCP0030A、067-1686-XX 偏移校正治具)
6-PWR 3	功率諧波量測與分析
6-SV-BW-1	將頻譜檢視擷取頻寬提升至 2 GHz
6-SV-RFVT	頻譜檢視射頻隨時間變化的分析和遠端 IQ 資料傳輸
6-VID	NTSC、PAL 及 SECAM 視訊觸發

¹此選項與 MSO64B 不相容。

²此選項與 6-PWR 選項不相容。

³此選項與 6-PS2 選項不相容。

步驟 8

增加數位探棒

只要將 TLP058 邏輯探棒連接，即可將任何 FlexChannel 輸入通道配置為八個數位通道。。

針對此儀器	訂購	若要新增
MSO64B	1 至 4 支 TLP058 探棒	8 至 32 個數位通道
MSO66B	1 至 6 支 TLP058 探棒	8 至 48 個數位通道
MSO68B	1 至 8 支 TLP058 探棒	8 至 64 個數位通道

步驟 9

增加類比探棒和轉接器

增加其他建議的探棒和轉接器

建議的探棒/轉接器	說明
TAP1500	1.5 GHz TekVPI® 主動單端電壓探棒，±8 V 輸入電壓
TAP2500	2.5 GHz TekVPI® 主動單端電壓探棒，±4 V 輸入電壓
TAP3500	3.5 GHz TekVPI® 主動單端電壓探棒，±4 V 輸入電壓
TAP4000	4 GHz TekVPI® 主動單端電壓探棒，±4 V 輸入電壓
TCP0020	20 A AC/DC TekVPI® 電流探棒，50 MHz BW
TCP0030A	30 A AC/DC TekVPI 電流探棒，120 MHz BW
TCP0150	150 A AC/DC TekVPI® 電流探棒，20 MHz BW
TCPA300	100 MHz 電流探棒，放大器 (需要探棒)；建議使用 TPA-BNC 轉接器來提供自動擴展。
TCP312A	DC-100 MHz, AC/DC 電流探棒；30 Amp DC
TRCP0300	30 MHz AC 電流探棒，250 mA 至 300 A
TRCP0600	30 MHz AC 電流探棒，500 mA 至 600 A
TRCP3000	16 MHz AC 電流探棒，500 mA 至 3000 A
TDP0500	500 MHz TekVPI® 差動電壓探棒，±42 V 差動輸入電壓
TDP1000	1 GHz TekVPI® 差動電壓探棒，±42 V 差動輸入電壓
TDP1500	1.5 GHz TekVPI® 差動電壓探棒，±8.5 V 差動輸入電壓
TDP3500	3.5 GHz TekVPI® 差動電壓探棒，±2 V 差動輸入電壓
TDP4000	4 GHz TekVPI® 差動電壓探棒，±2 V 差動輸入電壓

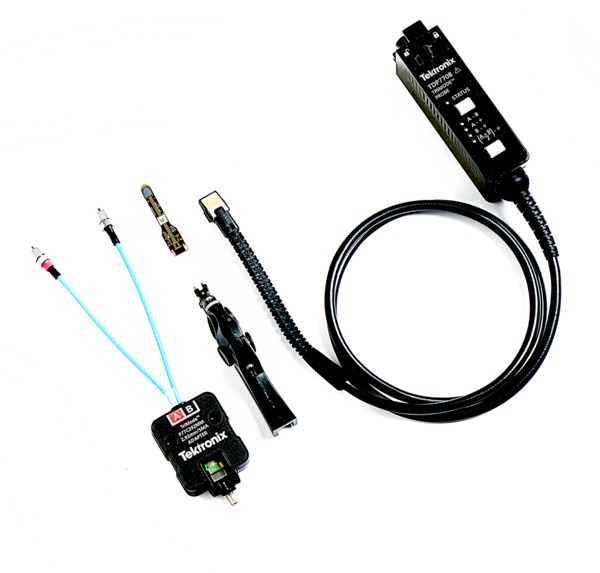

TDP7704	4 GHz TriMode™ 電壓探棒
TDP7706	6 GHz TriMode™ 電壓探棒
TDP7708	8 GHz TriMode™ 電壓探棒
THDP0100	±6 kV，100 MHz TekVPI® 高壓差動探棒
THDP0200	±1.5 kV，200 MHz TekVPI® 高壓差動探棒
TMDP0200	±750 V，200 MHz TekVPI® 高壓差動探棒

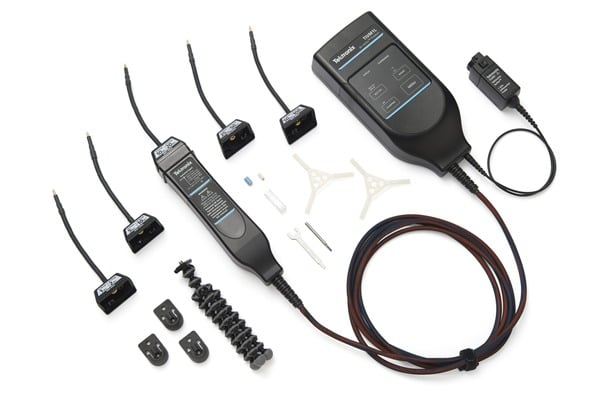

TPR1000	1 GHz，單端 TekVPI® 電軌探棒；包含一個 TPR4KIT 配件組
TPR4000	4 GHz，單端 TekVPI® 電軌探棒；包含一個 TPR4KIT 配件組
TIVH02	隔離探棒；200 MHz，±2500 V，TekVPI，3 公尺纜線
TIVH02L	隔離探棒；200 MHz，±2500 V，TekVPI，10 公尺纜線
TIVH05	隔離探棒；500 MHz，±2500 V，TekVPI，3 公尺纜線
TIVH05L	隔離探棒；500 MHz，±2500 V，TekVPI，10 公尺纜線
TIVH08	隔離探棒；800 MHz，±2500 V，TekVPI，3 公尺纜線
TIVH08L	隔離探棒；800 MHz，±2500 V，TekVPI，10 公尺纜線
TIVM1	隔離探棒；1 GHz，±50 V，TekVPI，3 公尺纜線
TIVM1L	隔離探棒；1 GHz，±50 V，TekVPI，10 公尺纜線
TPP0502	500 MHz，2X TekVPI® 被動電壓探棒，12.7 pF 輸入電容
TPP0850	2.5 kV, 800 MHz, 50X TekVPI® 被動高壓探棒
P6015A	20 kV，75 MHz 高壓被動探棒
TPA-BNC 1	TekVPI® 至 TekProbe™ BNC 轉接器
103-0503-xx	BNC 轉 SMA 轉接器，額定 12 GHz
TEK-DPG	TekVPI 偏移校正脈波產生器訊號源
067-1686-xx	功率諧波量測偏移校正和校驗治具

要找其他探棒嗎？請利用www.tek.com/probes上的探棒選擇器工具。

¹建議將現有的 TekProbe 探棒連接至 6 系列 MSO 。

步驟 10

增加配件

增加旅遊或安裝配件

可選配件	說明
HC5	硬質攜帶箱
RM5	框架組件
GPIB 至乙太網路轉接器	直接向 ICS Electronics 訂購型號 4865B (GPIB 至乙太網路至儀器介面) www.icselect.com/gpib_instrument_intfc.html

步驟 11

選取電源線選項

電源線選項	說明
A0	北美地區電源插頭 (115 V，60 Hz)
A1	歐洲通用電源插頭 (220 V，50 Hz)
A2	英國電源插頭 (240 V，50 Hz)
A3	澳洲電源插頭 (240 V，50 Hz)
A5	瑞士電源插頭 (220 V，50 Hz)
A6	日本電源插頭 (100 V、50/60 Hz)
A10	中國電源插頭 (50 Hz)
A11	印度電源插頭 (50 Hz)
A12	巴西電源插頭 (60 Hz)
A99	無電源線

步驟 12

增加延長服務和校驗選項

服務選項	說明
T3	總計三年的保護方案，包含折舊或破損零件的維修或更換、意外損壞以及 ESD 或 EOS 。
T5	總計五年的保護方案，包含折舊或破損零件的維修或更換、意外損壞以及 ESD 或 EOS 。
R3	標準保固期可展期至 3 年。涵蓋零件、人工及國內 2 日運送。保證保固範圍以外的迅速維修時間。所有維修均包括校驗與更新。無繁瑣手續 - 一通電話立即處理。
R5	標準保固期可展期至 5 年。涵蓋零件、人工及國內 2 日運送。保證保固範圍以外的迅速維修時間。所有維修均包括校驗與更新。無繁瑣手續 - 一通電話立即處理。
C3	校驗服務 3 年。包括在適用情況下所建議校準的可追溯校準或功能驗證。測試範圍包括初始校正，外加 2 年的校正測試範圍。
C5	校驗服務 5 年。包括在適用情況下所建議校準的可追溯校準或功能驗證。測試範圍包括初始校正，外加 4 年的校驗測試範圍。
D1	校驗資料報告
D3	校驗資料報告 3 年 (含選項 C3)
D5	校驗資料報告 5 年 (含選項 C5)

購買後的功能升級

日後新增功能升級

6 系列產品提供多種方法可於首次購買後輕易新增其功能。節點鎖定授權永久允許單一產品的選配功能。浮動授權可讓已啟用授權的選項，輕易地在相容的儀器之間移動。

升級功能	節點鎖定授權升級	浮動授權升級	說明
新增儀器功能	SUP6-AFG	SUP6-AFG-FL	新增任意功能產生器
	SUP6-RL-1	SUP6-RL-1-FL	將記錄長度從 62.5 M 點延長至 125 M 點/通道
	SUP6-RL-2	SUP6-RL-2-FL	將記錄長度從 62.5 M 點延長至 250 M 點/通道
	SUP6-RL-3	SUP6-RL-3-FL	將記錄長度從 62.5 M 點延長至 500 M 點/通道
	SUP6-RL-4	SUP6-RL-4-FL	將記錄長度從 62.5 M 點延長至 1 G 點/通道
	SUP6-RL-1T2	SUP6-RL-1T2-FL	將記錄長度從 125 M 點延長至 250 M 點/通道
	SUP6-RL-1T3	SUP6-RL-1T3-FL	將記錄長度從 125 M 點延長至 500 M 點/通道
	SUP6-RL-1T4	SUP6-RL-1T4-FL	將記錄長度從 125 M 點延長至 1 G 點/通道
	SUP6-RL-2T3	SUP6-RL-2T3-FL	將記錄長度從 250 M 點延長至 500 M 點/通道
	SUP6-RL-2T4	SUP6-RL-2T4-FL	將記錄長度從 250 M 點延長至 1 G 點/通道
	SUP6-RL-3T4	SUP6-RL-3T4-FL	將記錄長度從 500 M 點延長至 1 G 點/通道
新增通訊協定分析	SUP6-SRAERO	SUP6-SRAERO-FL	航太序列觸發和分析 (MIL-STD-1553、ARINC 429)
	SUP6-SRAUDIO	SUP6-SRAUDIO-FL	音訊序列觸發和分析 (I2S、LJ、RJ、TDM)
	SUP6-SRAUTO	SUP6-SRAUTO-FL	車用序列觸發和分析 (CAN、CAN FD、LIN、FlexRay 和 CAN 符號式解碼)
	SUP6-SRAUTOEN1	SUP6-SRAUTOEN1-FL	100Base-T1 車用乙太網路序列分析
	SUP6-SRAUTOSEN	SUP6-SRAUTOSEN-FL	車用感應器序列觸發和分析 (SENT)
	SUP6-SRCOMP	SUP6-SRCOMP-FL	電腦序列觸發和分析 (RS-232/422/485/UART)
	SUP6-SRDPHY	SUP6-SRDPHY-FL	MIPI D-PHY 序列分析 (DSI-1、CSI-2)
	SUP6-SREMBD	SUP6-SREMBD-FL	嵌入式序列觸發和分析 (I2C, SPI)
	SUP6-SRENET	SUP6-SRENET-FL	乙太網路序列觸發和分析 (10Base-T、100Base-TX)
	SUP6-SREUSB2	SUP6-SRESUB2-FL	嵌入式 USB2 (eUSB2) 序列解碼和分析
	SUP6-SRI3C	SUP6-SRI3C-FL	MIPI I3C 序列解碼和分析
	SUP6-SRMANCH	SUP6-SRMANCH-FL	Manchester 序列分析
	SUP6-SRMDIO	SUP6-SRMDIO-FL	管理資料輸入/輸出 (MDIO) 序列解碼和分析
	SUP6-SR8B10B	SUP6-SR8B10B-FL	8b/10b 序列解碼和分析
	SUP6-SRNRZ	SUP6-SRNRZ-FL	NRZ 序列解碼和分析
	SUP6-SRPM	SUP6-SRPM-FL	電源管理序列觸發和分析 (SPMI)
	SUP6-SRPSI5	SUP6-SRPSI5-FL	PSI5 序列解碼和分析
	SUP6-SRSPACEWIRE	SUP6-SRSPACEWIRE-FL	Spacewire 序列分析
	SUP6-SRSVID	SUP6-SRSVID-FL	序列電壓識別 (SVID) 序列解碼和分析
	SUP6-SRUSB2	SUP6-SRUSB2-FL	USB 2.0 序列匯流排觸發和分析 (LS, FS, HS)
新增序列符合性 所有序列符合性產品都需要選項 6-WIN (搭載 Microsoft Windows 10 作業系統的 SSD)	SUP6-CMAUTOEN	SUP6-CMAUTOEN-FL	車用乙太網路自動符合性測試解決方案 (100BASE-T1 和 1000BASE-T1)
	SUP6-CMAUTOEN10	SUP6-CMAUTOEN10-FL	車用乙太網路 (10BASE-T1S 短距) 自動符合性測試解決方案
	SUP6-AUTOEN-BND		車用乙太網路符合性、訊號隔離、PAM3 分析、100Base-T1 序列分析 (需要選項 6-DJA 和 6-WIN)
	SUP6-AUTOEN-SS	SUP6-AUTOEN-SS-FL	車用乙太網路訊號隔離
	SUP6-CMINDUEN10	SUP6-CMINDUEN10-FL	工業乙太網路 (10Base-T1L 長距) 自動符合性測試解決方案
	SUP6-CMDPHY	SUP6-CMDPHY-FL	MIPI D-PHY 1.2 自動符合性測試解決方案
	SUP6-CMENET	SUP6-CMENET-FL	乙太網路自動符合性測試解決方案 (10BASE-T、100BASE-T 和 1000BASE-T) 需要搭載 Microsoft Windows 10 作業系統的 SSD
	SUP6-CMNBASET	SUP6-CMNBASET-FL	2.5 和 5 GBASE-T 乙太網路自動符合性測試 (建議使用 2.5 GHz)
	SUP6-CMUSB2	SUP6-CMUSB2-FL	USB 2.0 自動符合性測試解決方案
新增進階分析	SUP6-DBLVDS	SUP6-DBLVDS-FL	LVDS 偵錯和分析 (需要選項 6-DJA 和 6-WIN)
	SUP6-DJA	SUP6-DJA-FL	進階抖動和眼圖分析
	SUP6-DPM	SUP6-DPM-FL	數位電源管理
	SUP6-MTM	SUP6-MTM-FL	遮罩和極限測試
	SUP6-PAM3	SUP6-PAM3-FL	PAM3 分析 (需要選項 6-DJA 和 6-WIN)
	SUP6-PS2	N/A	電源解決方案套件 (6-PWR、THDP0200、TCP0030A 和 067-1686-XX 偏移校正治具)
	SUP6-PWR	SUP6-PWR-FL	進階功率諧波量測和分析
	SUP6-SV-BW-1	SUP6-SV-BW-1-FL	將頻譜檢視擷取頻寬提升至 2 GHz
	SUP6-SV-RFVT	SUP6-SV-RFVT-FL	隨時間變化的頻譜檢視射頻分析和觸發
	SUP6-VID	SUP6-VID-FL	NTSC、PAL 及 SECAM 視訊觸發
	SUP6B-IMDA	SUP6B-IMDA-FL	換流器馬達驅動器分析
	SUP6B-IMDA-DQ0	SUP6B-IMDA-DQ0-FL DQ0	換流器馬達驅動器分析功能
新增記憶體分析	SUP6-DBDDR3	SUP6-DBDDR3-FL	DDR3 與 LPDDR3 偵錯和分析
	SUP6-CMDDR3	SUP6-CMDDR3-FL	使用 TekExpress 自動化平台的 DDR3 和 LPDDR3 自動符合性測試解決方案。 需要選項 6-DBDDR3、6-DJA 和搭載 Microsoft WIndows 10 作業系統的 SSD。 測試所有 DDR3 速度需要 ≥4 GHz，建議為 8 GHz。
新增數位電壓計	SUP6-DVM	N/A	新增數位電壓計 / 觸發計頻器 (在 www.tek.com/register6mso 免費註冊產品)

升級功能	升級	說明
新增擴展 Windows 作業系統 SSD	SUP6B-WIN	新增搭載 Windows 10 作業系統的卸除式 SSD
新增擴展嵌入式作業系統 SSD	SUP6B-LNX	新增搭載嵌入式作業系統的卸除式 SSD

購買後的頻寬升級

日後新增頻寬升級

6 系列產品在首次購買後可進行類比頻寬的升級。頻寬升級可根據 FlexChannel 通道數目、當前頻寬和所需的頻寬來購買。所有的頻寬升級皆可藉由安裝軟體授權和新的前面板標籤於現場執行。

您也可以隨著頻寬升級購買校驗資料報告。(購買使用選項 D1 的 SUP6B-BWx-DATA，其中 'x' 是 4、6 或 8，這取決於儀器上的 FlexChannels 數目。)

擁有的示波器機型	頻寬升級產品	升級選項	升級選項說明
MSO64B	SUP6B-BW4	6B-BW10T25-4	授權；6 系列 B MSO 的頻寬升級：在 (4) FlexChannel 型號上從 1 GHz 升級至 2.5 GHz 頻寬
		6B-BW10T40-4	授權；6 系列 B MSO 的頻寬升級：在 (4) FlexChannel 型號上從 1 GHz 升級至 4 GHz 頻寬
		6B-BW10T60-4	授權；6 系列 B MSO 的頻寬升級：在 (4) FlexChannel 型號上從 1 GHz 升級至 6 GHz 頻寬
		6B-BW10T80-4	授權；6 系列 B MSO 的頻寬升級：在 (4) FlexChannel 型號上從 1 GHz 升級至 8 GHz 頻寬
		6B-BW10T100-4	授權；6 系列 B MSO 的頻寬升級：在 (4) FlexChannel 型號上從 1 GHz 升級至 10 GHz 頻寬
		6B-BW25T40-4	授權；6 系列 B MSO 的頻寬升級：在 (4) FlexChannel 型號上從 2.5 GHz 升級至 4 GHz 頻寬
		6B-BW25T60-4	授權；6 系列 B MSO 的頻寬升級：在 (4) FlexChannel 型號上從 2.5 GHz 升級至 6 GHz 頻寬
		6B-BW25T80-4	授權；6 系列 B MSO 的頻寬升級：在 (4) FlexChannel 型號上從 2.5 GHz 升級至 8 GHz 頻寬
		6B-BW25T100-4	授權；6 系列 B MSO 的頻寬升級：在 (4) FlexChannel 型號上從 2.5 GHz 升級至 10 GHz 頻寬
		6B-BW40T60-4	授權；6 系列 B MSO 的頻寬升級：在 (4) FlexChannel 型號上從 4 GHz 升級至 6 GHz 頻寬
		6B-BW40T80-4	授權；6 系列 B MSO 的頻寬升級：在 (4) FlexChannel 型號上從 4 GHz 升級至 8 GHz 頻寬
		6B-BW40T100-4	授權；6 系列 B MSO 的頻寬升級：在 (4) FlexChannel 型號上從 4 GHz 升級至 10 GHz 頻寬
		6B-BW60T80-4	授權；6 系列 B MSO 的頻寬升級：在 (4) FlexChannel 型號上從 6 GHz 升級至 8 GHz 頻寬
		6B-BW60T100-4	授權；6 系列 B MSO 的頻寬升級：在 (4) FlexChannel 型號上從 6 GHz 升級至 10 GHz 頻寬
		6B-BW80T100-4	授權；6 系列 B MSO 的頻寬升級：在 (4) FlexChannel 型號上從 8 GHz 升級至 10 GHz 頻寬
MSO66B	SUP6B-BW6	6B-BW10T25-6	授權；6 系列 B MSO 的頻寬升級：在 (6) FlexChannel 型號上從 1 GHz 升級至 2.5 GHz 頻寬
		6B-BW10T40-6	授權；6 系列 B MSO 的頻寬升級：在 (6) FlexChannel 型號上從 1 GHz 升級至 4 GHz 頻寬
		6B- BW10T60-6	授權；6 系列 B MSO 的頻寬升級：在 (6) FlexChannel 型號上從 1 GHz 升級至 6 GHz 頻寬
		6B-BW10T80-6	授權；6 系列 B MSO 的頻寬升級：在 (6) FlexChannel 型號上從 1 GHz 升級至 8 GHz 頻寬
		6B-BW10T100-6	授權；6 系列 B MSO 的頻寬升級：在 (6) FlexChannel 型號上從 1 GHz 升級至 10 GHz 頻寬
		6B-BW25T40-6	授權；6 系列 B MSO 的頻寬升級：在 (6) FlexChannel 型號上從 2.5 GHz 升級至 4 GHz 頻寬
		6B-BW25T60-6	授權；6 系列 B MSO 的頻寬升級：在 (6) FlexChannel 型號上從 2.5 GHz 升級至 6 GHz 頻寬
		6B-BW25T80-6	授權；6 系列 B MSO 的頻寬升級：在 (6) FlexChannel 型號上從 2.5 GHz 升級至 8 GHz 頻寬
		6B-BW25T100-6	授權；6 系列 B MSO 的頻寬升級：在 (6) FlexChannel 型號上從 2.5 GHz 升級至 10 GHz 頻寬
		6B-BW40T60-6	授權；6 系列 B MSO 的頻寬升級：在 (6) FlexChannel 型號上從 4 GHz 升級至 6 GHz 頻寬
		6B-BW40T80-6	授權；6 系列 B MSO 的頻寬升級：在 (6) FlexChannel 型號上從 4 GHz 升級至 8 GHz 頻寬
		6B-BW40T100-6	授權；6 系列 B MSO 的頻寬升級：在 (6) FlexChannel 型號上從 4 GHz 升級至 10 GHz 頻寬
		6B-BW60T80-6	授權；6 系列 B MSO 的頻寬升級：在 (6) FlexChannel 型號上從 6 GHz 升級至 8 GHz 頻寬
		6B-BW60T100-6	授權；6 系列 B MSO 的頻寬升級：在 (6) FlexChannel 型號上從 6 GHz 升級至 10 GHz 頻寬
		6B-BW80T100-6	授權；6 系列 B MSO 的頻寬升級：在 (6) FlexChannel 型號上從 8 GHz 升級至 10 GHz 頻寬
MSO68B	SUP6B-BW8	6B-BW10T25-8	授權；6 系列 B MSO 的頻寬升級：在 (8) FlexChannel 型號上從 1 GHz 升級至 2.5 GHz 頻寬
		6B-BW10T40-8	授權；6 系列 B MSO 的頻寬升級：在 (8) FlexChannel 型號上從 1 GHz 升級至 4 GHz 頻寬
		6B-BW10T60-8	授權；6 系列 B MSO 的頻寬升級：在 (8) FlexChannel 型號上從 1 GHz 升級至 6 GHz 頻寬
		6B-BW10T80-8	授權；6 系列 B MSO 的頻寬升級：在 (8) FlexChannel 型號上從 1 GHz 升級至 8 GHz 頻寬
		6B-BW10T100-8	授權；6 系列 B MSO 的頻寬升級：在 (8) FlexChannel 型號上從 1 GHz 升級至 10 GHz 頻寬
		6B-BW25T40-8	授權；6 系列 B MSO 的頻寬升級：在 (8) FlexChannel 型號上從 2.5 GHz 升級至 4 GHz 頻寬
		6B-BW25T60-8	授權；6 系列 B MSO 的頻寬升級：在 (8) FlexChannel 型號上從 2.5 GHz 升級至 6 GHz 頻寬
		6B-BW25T80-8	授權；6 系列 B MSO 的頻寬升級：在 (8) FlexChannel 型號上從 2.5 GHz 升級至 8 GHz 頻寬
		6B-BW25T100-8	授權；6 系列 B MSO 的頻寬升級：在 (8) FlexChannel 型號上從 2.5 GHz 升級至 10 GHz 頻寬
		6B-BW40T60-8	授權；6 系列 B MSO 的頻寬升級：在 (8) FlexChannel 型號上從 4 GHz 升級至 6 GHz 頻寬
		6B-BW40T80-8	授權；6 系列 B MSO 的頻寬升級：在 (8) FlexChannel 型號上從 4 GHz 升級至 8 GHz 頻寬
		6B-BW40T100-8	授權；6 系列 B MSO 的頻寬升級：在 (8) FlexChannel 型號上從 4 GHz 升級至 10 GHz 頻寬
		6B-BW60T80-8	授權；6 系列 B MSO 的頻寬升級：在 (8) FlexChannel 型號上從 6 GHz 升級至 8 GHz 頻寬
		6B-BW60T100-8	授權；6 系列 B MSO 的頻寬升級：在 (8) FlexChannel 型號上從 6 GHz 升級至 10 GHz 頻寬
		6B-BW80T100-8	授權；6 系列 B MSO 的頻寬升級：在 (8) FlexChannel 型號上從 8 GHz 升級至 10 GHz 頻寬
