RSA500 系列即時頻譜分析儀
業界最堅固耐用的可攜式 USB 即時頻譜分析儀，其搭載功能適用於現場最常見任務、尋找相關訊號並採取必要措施以解決問題。
特性：
- RSA500 頻譜分析儀採用可攜帶、堅固的外形，具有先進的頻譜分析功能，可實現精確的即時量測。
- 從 9 kHz 至 18.0 GHz 快速擷取 VLF 至 Ku 相關訊號與 40 MHz 頻寬擷取。
基本價格
US $10,600
+
最高頻率範圍
9 kHz 至 18 GHz
擷取頻寬
40 MHz
動態範圍
-160 dBm 至 +20 dBm
效能絕不會受影響。
RSA500 提供能符合市場上傳統中距離頻譜分析儀的效能。透過即時掃描以及較其他頻譜分析儀快 4 倍的掃描速度，您不會錯過任何需要查看的訊號，並能更快完成任務。即使面對最艱鉅的挑戰也不會受影響。
RSA500A 系列 vs. Keysight FieldFox
強大且直覺式。 讓您在彈指間就能量測洞察力。
RSA500 與全系列 Tektronix 即時頻譜分析儀採用的軟體相同 - SignalVu® 軟體 SignalVu® software 提升功能。提供進階量測和分析功能無限的存取，讓您能儲存、自訂或與同儕分享。有 26 個附加套件，涵蓋通用調變分析、脈衝訊號分析，藍牙 5 以及商業無線訊號分析。
在現場為您省下時間
搭配射頻元件測試的內建追蹤產生器，以及 GPS 來定位和對應訊號，RSA500 讓現場測試更加簡單。應用程式最佳化的軟體選項，用於向量訊號分析、脈波量測、 EMI/EMC 預相容性測試 ，和 RADHAZ 檢測等，使訊號分析變得輕而易舉。
深入了解專利的 DPX® 技術。
運用 RSA 系列強大的即時架構，探索最難以發現的困難問題。 先進的 DPX® 技術讓您看到普通頻譜分析儀幾乎難以察覺的射頻特性。
意外經常發生。 請確保您有周全的保護。
我們擁有業界唯一提供意外損壞保護的方案。沒錯，這包括螢幕損壞、液體意外濺灑、支架損毀，以及靜電放電或過度電性應力事件。我們的保護方案能減少不在規劃內的修復或替換成本。請觀看視訊或按下方以深入瞭解。
| 機型 | 頻率範圍 | 即時頻寬 | 100% POI 的最短事件期間 | Weight | SFDR (典型值) | 參考價格 | Configure And Quote |
|---|---|---|---|---|---|---|---|
| RSA503A | 9 kHz-3.0 GHz | 40 MHz | 100 μs | 2.99 kg (6.6 lb) with battery |
70 dBc | US $10,600 | 配置和報價 |
| RSA507A | 9 kHz-7.5 GHz | 40 MHz | 100 μs | 2.99 kg (6.6 lb) with battery |
70 dBc | US $17,300 | 配置和報價 |
| RSA513A | 9 kHz-13.6 GHz |
40 MHz |
100 μs |
3.85 kg (8.5 pounds) with battery |
70 dBc |
US $28,000 | 配置和報價 |
| RSA518A | 9 kHz-18.0 GHz |
40 MHz |
100 μs |
3.85 kg (8.5 pounds) with battery |
70 dBc |
US $32,900 | 配置和報價 |
射頻感應
軍方和政府人員想在擁擠的頻譜中察覺到重要相關訊號 (Signals of Interest, SOI) 越來越具有挑戰性。隨著頻譜密度增加，想要在任何給定時間瞭解環境中存在有哪些訊號的複雜度日益上升。使用 RSA500 進行射頻監控 可讓系統即時注意到現場環境的狀況，以便快速識別和監控頻譜違規情形，例如未經授權發射訊號、LPI 威脅、有害功率或放射控制條件。
雷達
雷達技術的進步，已讓防禦系統到自動駕駛車輛皆能採用行動應用解決方案。隨著應用解決方案可在大型頻譜範圍內執行，擁有能夠快速、準確識別干擾和雜訊來源的頻譜分析解決方案相當重要。Tektronix RSA500 系列提供無與倫比的效能，用於分析從 UHF 到 Ku band 的雷達訊號。RSA500 體積輕巧，是現場或實驗室的完美選擇。
電子戰
電子戰 (EW) 的進步放大了今日戰場上的操作。高端電子產品普及和商業技術發展，為對手提供了前所未有的能力。Tektronix 即時頻譜分析儀提供即時、可靠的可視性給發射至電磁頻譜的訊號中，以提供訊號情報 (SIGINT)，並在潛在威脅發生之前識別它們。
EMI/EMC 預相容性測試
藉由在實驗室利用我們的即時頻譜分析儀執行預相容性測試來省下成本及寶貴的時間。您可以使用峰值偵測搭配免費版的 SignalVu-PC 。您也可以透過採購額外選配 EMCVu ，利用準峰值和平均偵測來取得更精確的結果。
| 機型 | 頻率範圍 | 即時頻寬 | 100% POI 的最短事件期間 | Weight | SFDR (典型值) | 參考價格 | Configure And Quote |
|---|---|---|---|---|---|---|---|
| RSA503A | 9 kHz-3.0 GHz | 40 MHz | 100 μs | 2.99 kg (6.6 lb) with battery |
70 dBc | US $10,600 | 配置和報價 |
| RSA507A | 9 kHz-7.5 GHz | 40 MHz | 100 μs | 2.99 kg (6.6 lb) with battery |
70 dBc | US $17,300 | 配置和報價 |
| RSA513A | 9 kHz-13.6 GHz |
40 MHz |
100 μs |
3.85 kg (8.5 pounds) with battery |
70 dBc |
US $28,000 | 配置和報價 |
| RSA518A | 9 kHz-18.0 GHz |
40 MHz |
100 μs |
3.85 kg (8.5 pounds) with battery |
70 dBc |
US $32,900 | 配置和報價 |
| Tektronix
RSA500 | Keysight
N99xxA | R&S
FSH/FPH | Anritsu
Spectrum Master | Tektronix
RSA306B | |
|---|---|---|---|---|---|
| 最高頻率範圍 | 9 kHz 至 18 GHz | N9915A：100 kHz 至 9 GHz
(其他機型至 50 GHz) | FSH：9 kHz 至 20 GHz FPH：5 kHz 至 5 GHz | 9 kHz 至 43 GHz | 9 kHz - 6.2 GHz |
| 擷取頻寬 | 40 MHz | 10 MHz | 20 MHz | 15 MHz | 40 MHz |
| 動態範圍
(DANL 至最大輸入) | -161 dBm 至 +33 dBm | -153 dBm 至 +27 dBm | -163 dBm 至 +30 dBm | -164 dBm 至 +33 dBm | -160 dBm 至 +23 dBm |
| 相位雜訊 (1 GHz CF，10 kHz 偏移) | -94 dBc/Hz | -106 dBc/Hz | -105 dBc/Hz ，30 kHz 偏移 | -108 dBc/Hz | -84 dBc/Hz |
| 即時功能 | 是 | 是 | 否 | 否 | 是 |
| 掃描時間來尋找低位準訊號 (-120 dBm) | 9 秒 (1 kHz RBW，7.5 GHz 掃描) | 11.4 分 (1 kHz RBW，7.5 GHz 掃描) | FSH：36 秒 (1 kHz RBW，7.5 GHz 掃描) | 3 分 (1 kHz RBW，6 GHz 掃描，快速模式) >1 小時 (1 kHz RBW，7.5 GHz 掃描，效能模式) | 9 秒 (1 kHz RBW，7.5 GHz 掃描) |
| 纜線/天線測試：VSWR、DTF、回波耗損量測 | 是，最高 18 GHz | 是 | 是 | 是，最高 20 GHz | 否 |
| 寬頻向量訊號分析功能 | 是 – 40 MHz | 否 | FSH：否 – 10 MHz FPH：否 | 否 | 是 – 40 MHz |
| 訊號擷取和播放 | 頻譜、頻譜圖和完整分析的 IQ 訊號 | 僅頻譜和頻譜圖 | 僅頻譜和頻譜圖 | 僅頻譜和頻譜圖 | 頻譜、頻譜圖和完整分析的 IQ 訊號 |
| 強固化 | MIL-PRF-28800F 第 2 類 | MIL-PRF-28800F 第 2 類 | MIL-PRF-28800F 第 2 類 | MIL-PRF-28800F 第 2 類 | MIL-PRF-28800F 第 2 類 |
| 電池壽命 | 5 小時 – 儀器最高 8 小時 - Toughpad | 3.5 小時 | FSH：4 小時 FPH：8 小時 | 3 小時 | USB 3.0 |
| 重量 | 1.1 公斤；2.4 磅 – Toughpad 3.2 公斤；7 磅 – 儀器 | N9952A：3.2 公斤； 7.1 磅 N9918A：3.0 公斤；6.6 磅 | FFSH：3 公斤；6.6 磅 FPH：2.5 公斤；5.5 磅 | 3.7 公斤；8.5 磅 | 1.1 公斤；2.4 磅 – Toughpad 0.73 公斤；1.3 磅 – 儀器 |
| 尺寸 | 2.65" x 11.78" x 10.68" | 292 x 188 x 72 公釐 (11.5 吋 x 7.4 吋 x 2.8 吋 | 7.6 吋 × 11.8 吋 × 2.7 吋 (5.7 吋) | 315 公釐 x 211 公釐 x 77 公釐 (12.4 吋 x 8.3 吋 x 3.0 吋) | 1.2" x 7.5" x 5" |

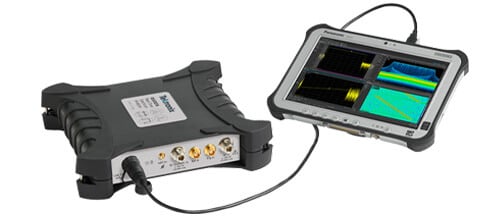

SignalVu-PC 軟體可在 RSA500A 上展現桌上型和實驗室領域功能
RSA500A 與 SignalVu-PC 搭配運作，這個強大的程式是 Tektronix 效能訊號分析儀的基礎。此軟體控制頻譜分析儀擷取功能，並持續更新量測顯示。
基本版本將隨附產品運送，免運費。新增選項以設定您應用程式的軟體。
特性
- 免費的基本版本擁有 17 個訊號分析和即時頻譜分析量測
- 付費附加選項超過 26 項進階量測包含 WLAN 測試、P25 相容性測試、脈波分析與調變分析選項
適用於即時頻譜分析儀的 DataVu-PC 記錄分析軟體
當結合所有 Tektronix USB 和 PCIe 式頻譜分析儀的訊號記錄功能， DataVu-PC 可以將參與監控的時間轉為快速擷取後分析搜尋、標記和量測工作。無須新增額外轉換軟體步驟，即可分析您的結果。
特性
- 根據訊號振幅特性搜尋每個事件，標記每次出現事件以稍後進行檢查
- 使用 eMarker 應用的無限制數量的常數脈波量測，並以脈波描述項文字格式匯出，以整合進其他工作流程。
- 匯出結果至深度分析套件，例如 DataVu-PC 內部的 SignalVu-PC – 無須任何額外轉換軟體。
- 使用兩台 Tektronix 即時頻譜分析儀，同時掃描或記錄兩個獨立的頻率和頻距。一台儀器可用於寬頻距訊號檢測，另一台儀器可用於隔離並記錄相關訊號，以供後續分析。
三種頻寬選項讓 DataVu-PC 成為分析 所有 Tektronix 頻譜分析儀 大型檔案最經濟的方式。
使用 EMCVu 進行 EMC 預相容性測試。
EMCVu 是種 EMI/EMC 預相容性測試和疑難排解的全方位軟體解決方案 ，在您自己的 PC 上就可執行。這提供了輕鬆、快速、準確而實惠的方式，讓您可以判斷產品設計是否已準備好送交試驗室，以便進行 EMI/EMC 輻射發射相容性測試。EMCVu 具有可支援多種標準的按鈕、自動化的多種量測/多種格式報告、周圍雜訊校驗和比較，可使用峰值檢測器進行諧波標誌和快速掃描，以及辨識具準峰值與平均檢測器故障的量測，而得以實現上述優點。
基本版本將隨附產品運送，免運費。新增選項以設定您應用程式的軟體。
針對您的射頻應用方式所量身打造的選配應用程式
應用程式最佳化軟體可用於 P25、藍牙、LTE、映射、播放記錄的檔案、WLAN、穩定時間、音訊、調變和 OFDM 分析等用途。您可以使用 SignalVu-PC 分析軟體，直接觀察寬頻衛星和點對點微波連結。穩定時間量測 (SVT) 既輕鬆又可自動化。使用者可以選取量測頻寬、容差頻帶、頻率參考 (自動或手動)，並設立多達 3 個容差頻帶與通過/失敗測試時間。穩定時間可參考外部或內部觸發，或參考上次穩定的頻率或相位。
Tektronix 以 RSA500A 之選項和獨立裝置的形式提供 Panasonic G2 平板電腦。
向 Tektronix 購買的 G2 已預先載入 SignalVu-PC 軟體，搭配經過自訂程式化的顯示設定和前面板按鈕，可最佳化 SignalVu-PC 的使用體驗。 此外，Tektronix 已測試 G2，確保所有 USB 頻譜分析儀的指定即時效能與這項配置相符。
追蹤產生器
用於維護、疑難排解、干擾搜尋的單一解決方案。 廠級校驗可將量測設定時間和錯誤降至最低。
| 零件編號 | 說明 |
|---|---|
| 選項 04 | 追蹤產生器：
10 MHz 到 3 GHz (RSA503A)
10 MHz 到 7.5 GHz (RSA507A、RSA513A、RSA518A) |
Tektronix 建議 Alaris DF-A0047 智慧型天線，其內建的 USB 指南針 可供方向尋找和干擾搜尋應用程式之用。
- 頻率範圍：備有 20 MHz – 8.5 GHz
- 9 kHz-20 MHz 擴充模組 (0.3m 迴路天線)
- 單手操作專用的觸發控制，適用功能包括：
- 開啟/關閉前置放大器
- 換頻
- 按下以利用 SignalVu-PC 與 MAP 選項進行量測
- 標準扶手擴充模組，舒緩長時間干擾搜尋工作階段的疲累感
天線
| 零件編號 | 說明 |
|---|---|
| 119-6609-xx | 鞭型天線，BNC，未調諧寬頻，中心靈敏度約為 136 MHz，通帶 5-1080 MHz。 9 英吋長。 |
| DF-A0047 | 指向性天線，20-8500 MHz，配備電子指南針和前置放大器 |
| DF-A0047-01 | DF-A0047 指向性天線的頻率範圍擴充模組，9 kHz-20 MHz |
| DF-A0047-C1 | DF-A0047 天線和 DF-A0047-01 擴充模組 |
| 016-2107-00 | DF-A0047 和 DF-A0047-01 的提箱 |
| 119-6594-00 | 八木天線，825-896 MHz
正向增益 (透過半波偶極)：10 dB |
| 119-6595-00 | 八木天線，895-960 MHz
正向增益 (透過半波偶極)：10 dB |
| 119-6596-00 | 八木天線，1710-1880 MHz
正向增益 (透過半波偶極)：10.2 dB |
| 119-6596-00 | 八木天線，1850-1990 MHz
正向增益 (透過半波偶極)：9.3 dB |
校準套件和穩相纜線
當進行 VSWR、回波損耗、斷點距離、纜線耗損量測時，這些校驗套件和穩相纜線是與追蹤產生器和 SV60xx-SVPC 搭配使用。
| 零件編號 | 說明 |
|---|---|
| CALOSLNM | 校準套件，三合一，開路，短路，負載，直流至 6 GHz，N 型 (m)，50 ohm |
| CALOSLNF | 校驗套件，三合一，開路，短路，負載，直流至 6 GHz，N 型 (f)，50 ohm |
| CALOSL716M | 校準套件，三合一，開路，短路，負載，直流至 6 GHz，7/16 DIN(m) |
| CALOSL716F | 校驗套件，三合一，開路，短路，負載，直流至 6 GHz，7/16 DIN(f) |
| CALSOLTNF | 校驗套件，四合一，N 型 (f)，短路，開路，負載，饋通，9 GHz |
| CALSOLTNM | 校準套件，四合一，N 型 (m)，短路，開路，負載，饋通，9 GHz |
| CALSOLT35F | 校準套件，四合一，3.5 公釐 (f)，短路，開路，負載，饋通，13 GHz |
| CALSOLT35M | 校驗套件，四合一，3.5 公釐 (m)，短路，開路，負載，饋通，13 GHz |
| CALSOLT716F | 校驗套件，四合一，7/16 (f)，短路，開路，負載，饋通，6 GHz |
| CALSOLT716M | 校驗套件，四合一，7/16 (m)，短路，開路，負載，饋通，6 GHz |
| CALSOLTNF-75 | 校驗套件，四合一，N 型 (f)，短路，開路，負載，饋通，75 Ohm，3 GHz |
| CALSOLTNM-75 | 校驗套件，四合一，N 型 (m)，短路，開路，負載，饋通，75 Ohm，3 GHz |
| 012-1768-00 | 纜線，強固，穩相，N 型 (m) 至 N 型 (m)，60 公分 |
| 012-1765-00 | 纜線，強固，穩相，N 型 (m) 至 N 型 (f)，60 公分 |
| 012-1767-00 | 纜線，強固，穩相，N 型 (m) 至 N 型 (m)，3.28 呎或 1 公尺 |
| 012-1766-00 | 纜線，強固，穩相，N 型 (m) 至 N 型 (f)，3.28 呎或 1 公尺 |
| 012-1746-00 | 纜線，強固，穩相，N 型 (m) 至 N 型 (m)，5 呎或 1.5 公尺 |
| 012-1745-00 | 纜線，強固，穩相，N 型 (m) 至 N 型 (f)，5 呎或 1.5 公尺 |
| 012-1747-00 | 纜線，強固，穩相，N 型 (m) 至 7/16 (f)，60 公分 |
| 012-1752-00 | 纜線，強固，穩相，N 型 (m) 至 7/16 (m)，60 公分 |
| 012-1750-00 | 纜線，強固，穩相，N 型 (m) 至 7/16 (m)，3.28 呎或 1 公尺 |
| 012-1748-00 | 纜線，強固，穩相，N 型 (m) 至 7/16 (f)，3.28 呎或 1 公尺 |
| 012-1751-00 | 纜線，強固，穩相，N 型 (m) 至 7/16 (m)，5 呎或 1.5 公尺 |
| 012-1749-00 | 纜線，強固，穩相，N 型 (m) 至 7/16 (f)，5 呎或 1.5 公尺 |
| 012-1753-00 | 纜線，強固，穩相，N 型 (m) 至 DIN 9.5 (f)，60 公分 |
| 012-1758-00 | 纜線，強固，穩相，N 型 (m) 至 DIN 9.5 (m)，60 公分 |
| 012-1756-00 | 纜線，強固，穩相，N 型 (m) 至 DIN 9.5 (m)，3.28 呎或 1 公尺 |
| 012-1754-00 | 纜線，強固，穩相，N 型 (m) 至 DIN 9.5 (f)，3.28 呎或 1 公尺 |
| 012-1757-00 | 纜線，強固，穩相，N 型 (m) 至 DIN 9.5 (m)，5 呎或 1.5 公尺 |
| 012-1755-00 | 纜線，強固，穩相，N 型 (m) 至 DIN 9.5 (f)，5 呎或 1.5 公尺 |
| 012-1762-00 | 纜線，強固，穩相，N 型 (m) 至 TNC (m)，60 公分 |
| 012-1761-00 | 纜線，強固，穩相，N 型 (m) 至 TNC (f)，60 公分 |
| 012-1763-00 | 纜線，強固，穩相，N 型 (m) 至 TNC (m)，3.28 呎或 1 公尺 |
| 012-1759-00 | 纜線，強固，穩相，N 型 (m) 至 TNC (f)，3.28 呎或 1 公尺 |
| 012-1764-00 | 纜線，強固，穩相，N 型 (m) 至 TNC (m)，5 呎或 1.5 公尺 |
| 012-1760-00 | 纜線，強固，穩相，N 型 (m) 至 TNC (f)，5 呎或 1.5 公尺 |
| 012-1772-00 | 纜線，強固，穩相，N 型 (m) 至 SMA 型 (m)，60 公分 |
| 012-1769-00 | 纜線，強固，穩相，N 型 (m) 至 SMA 型 (f)，60 公分 |
| 012-1773-00 | 纜線，強固，穩相，N 型 (m) 至 SMA 型 (m)，3.28 呎或 1 公尺 |
| 012-1770-00 | 纜線，強固，穩相，N 型 (m) 至 SMA 型 (f)，3.28 呎或 1 公尺 |
| 012-1774-00 | 纜線，強固，穩相，N 型 (m) 至 SMA 型 (m)，5 呎或 1.5 公尺 |
| 012-1771-00 | 纜線，強固，穩相，N 型 (m) 至 SMA 型 (f)，5 呎或 1.5 公尺 |
射頻配件
我們擁有各種射頻配件，可讓您輕鬆的一次購足。 以下列出的是射頻纜線、轉換器、衰減器、濾波器和其他項目。
| 零件編號 | 說明 |
|---|---|
| 013-0410-00 | 轉接器，同軸，50 Ohm，N 型 (f) 至 N 型 (f) |
| 013-0411-00 | 轉接器，同軸，50 Ohm，N 型 (m) 至 N 型 (f) |
| 013-0412-00 | 轉接器，同軸，50 Ohm，N 型 (m) 至 N 型 (m) |
| 013-0402-00 | 轉接器，同軸，50 Ohm，N 型 (m) 至 7/16 型 (m) |
| 013-0404-00 | 轉接器，同軸，50 Ohm，N 型 (m) 至 7/16 型 (f) |
| 013-0403-00 | 轉接器，同軸，50 Ohm，N 型 (m) 至 DIN 9.5 型 (m) |
| 013-0405-00 | 轉接器，同軸，50 Ohm，N 型 (m) 至 DIN 9.5 型 (f) |
| 013-0406-00 | 轉接器，同軸，50 Ohm，N 型 (m) 至 SMA 型 (f) |
| 013-0407-00 | 轉接器，同軸，50 Ohm，N 型 (m) 至 SMA 型 (m) |
| 013-0408-00 | 轉接器，同軸，50 Ohm，N 型 (m) 至 TNC 型 (f) |
| 013-0409-00 | 轉接器，同軸，50 Ohm，N 型 (m) 至 TNC 型 (m) |
| 012-1738-00 | 纜線配件；同軸，RFD，50 歐姆，40 英吋，N 類型，兩端，公接頭 |
| 013-0422-00 | 墊片，50/75 Ohm，最低損耗，N 型 (m) 50 Ohm 至 BNC 型 (f) 75 Ohm |
| 013-0413-00 | 墊片，50/75 Ohm，最低損耗，N 型 (m) 50 Ohm 至 BNC 型 (m) 75 Ohm |
| 013-0415-00 | 墊片，50/75 Ohm，最低損耗，N 型 (m) 50 Ohm 至 F 型 (m) 75 Ohm |
| 015-0787-00 | 墊片，50/75 Ohm，最低損耗，N 型 (m) 50 Ohm 至 F 型 (f) 75 Ohm |
| 015-0788-00 | 墊片，50/75 Ohm，最低損耗，N 型 (m) 50 Ohm 至 N 型 (f) 75 Ohm |
| 119-7246-xx | 前置濾波器，通用，824 至 2,500 MHz，N 型 (f) 接頭 |
| 119-7426-xx | 預濾波器，通用，2400 至 6200 MHz，N 型 (f) 接頭 |
| 011-0227-00 | T 型偏壓器、N 型 (m) 射頻、N 型 (f) 射頻+直流，BNC (f) 偏壓，1W，0.5A，2.5 MHz-6 GHz |
| 011-0222-00 | 衰減器，固定，10 dB，2 W，DC-8 GHz，N 型 (f) 至 N 型 (f) |
| 011-0223-00 | 衰減器，固定，10 dB，2 W，DC-8 GHz，N 型 (m) 至 N 型 (f) |
| 011-0224-00 | 衰減器，固定，10 dB，2 W，DC-8 GHz，N 型 (m) 至 N 型 (m) |
| 011-0228-00 | 衰減器，固定，3 dB，2 W，DC-18 GHz，N 型 (m) 至 N 型 (f) |
| 011-0225-00 | 衰減器，固定，40 dB，100 W，DC-3 GHz，N 型 (m) 至 N 型 (f) |
| 011-0226-00 | 衰減器，固定，40 dB，50 W，DC-8.5 GHz，N 型 (m) 至 N 型 (f) |
| 119-8733-00 | 天線，主動式，GPS GLONASS |
| 119-8734-00 | 天線，主動式，GPS、Beidou |
