Máy phân tích quang phổ thời gian thực RSA500 Series
Tìm các tín hiệu quan tâm và thực hiện các hành động cần thiết để giải quyết các vấn đề với Máy phân tích phổ thời gian thực USB di động, siêu bền tốt nhất ngành được tích hợp các tính năng cho các nhiệm vụ phổ biến nhất của bạn tại hiện trường.
Xem tất cả các dòng máy phân tích quang phổ »
Những điểm nổi bật
- Cho phép các phép đo chính xác, theo thời gian thực với máy phân tích phổ RSA500 được đóng gói trong một hệ số hình dạng di động, chắc chắn với khả năng phân tích phổ tiên tiến.
- Nhanh chóng thu các tín hiệu quan tâm từ VLF đến Ku từ 9 kHz đến 18,0 GHz với băng thông 40 MHz.
Base Price
US $10,600
+
Phạm vi tần số tối đa
9 kHz đến 18 GHz
Băng thông thu
40 MHz
Phạm vi động
-160 dBm đến +23 dBm
Hiệu suất không thỏa hiệp.
RSA500 cung cấp hiệu suất để phù hợp với các máy phân tích phổ tầm trung thông thường trên thị trường. Với lần quét thời gian thực và khả năng quét nhanh hơn gấp bốn lần so với máy phân tích phổ khác, bạn sẽ không bỏ qua các tín hiệu bạn cần nhìn thấy và hoàn tất nhiệm vụ nhanh hơn. Không thỏa hiệp với cả những thử thách khó khăn nhất của bạn.
RSA500A Series so với Keysight FieldFox
Mạnh mẽ và trực quan. Thông tin chuyên sâu về phép đo trong tầm tay bạn.
RSA500 được cấp nguồn bởi phần mềm SignalVu® – phần mềm tương tự được dùng trên toàn bộ dòng Máy phân tích phổ thời gian thực của Tektronix. Cung cấp quyền truy cập không giới hạn vào các khả năng đo lường và phân tích nâng cao mà bạn có thể lưu, tùy chỉnh hoặc chia sẻ với đồng nghiệp. Có 26 gói tiện ích bổ sung bao gồm phân tích điều biến mục tiêu chung, phân tích tín hiệu xung, Bluetooth 5, và phân tích tín hiệu không dây thương nghiệp.
Đơn giản hóa thời gian của bạn trong lĩnh vực này
Với máy tạo theo dõi tích hợp để kiểm tra thành phần tần số vô tuyến và GPS để định vị địa lý và tín hiệu bản đồ, RSA500 giúp bạn dể dàng kiểm tra thực địa hơn rất nhiều. Các tùy chọn phần mềm được tối ưu hóa cho ứng dụng để phân tích tín hiệu vectơ, các phép đo, kiểm tra trước tuân thủ EMI/EMC, phát hiện RADHAZ và nhiều tính năng khác, phân tích tín hiệu dễ dàng.
Xem thêm với công nghệ DPX®.
Khám phá những vấn đề khó, khó tìm nhất với kiến trúc thời gian thực mạnh mẽ của RSA Series. Với công nghệ DPX® tiên tiến, bạn có thể nhìn thấy đặc điểm tần số vô tuyến hầu như vô hình với máy phân tích phổ thông thường.
Sự cố xảy ra. Đảm bảo bạn được bảo vệ.
Chúng tôi có gói dịch vụ duy nhất trong ngành cung cấp bảo hiểm cho hư hỏng do sự cố. Có, điều này bao gồm hỏng màn hình, đổ trán, điểm lắp gãy, và xả tĩnh điện hoặc các sự kiện quá tải điện. Giảm chi phí sửa chữa hoặc thay thế ngoài kế hoạch với Gói bảo vệ tổng thể của chúng tôi. Xem video hoặc nhấp bên dưới để tìm hiểu thêm.
| Model | Frequency Range | Real-Time Bandwidth | Minimum Event Duration for 100% POI | Weight | SFDR (typical) | List Price | Configure And Quote |
|---|---|---|---|---|---|---|---|
| RSA503A | 9 kHz-3.0 GHz | 40 MHz | 15 μs |
2.99 kg (6.6 lb) with battery |
70 dBc | US $10,600 | Configure & Quote |
| RSA507A | 9 kHz-7.5 GHz | 40 MHz | 15 μs |
2.99 kg (6.6 lb) with battery |
70 dBc | US $17,300 | Configure & Quote |
| RSA513A | 9 kHz-13.6 GHz |
40 MHz |
15 μs |
3.85 kg (8.5 pounds) with battery |
70 dBc |
US $28,000 | Configure & Quote |
| RSA518A | 9 kHz-18.0 GHz |
40 MHz |
15 μs |
3.85 kg (8.5 pounds) with battery |
70 dBc |
US $32,900 | Configure & Quote |
Cảm biến tần số vô tuyến
Khả năng cảm nhận các tín hiệu quan tâm (SOI) quan trọng trong một phổ chật hẹp đã trở nên thách thức hơn đối với quân nhân và nhân viên chính phủ. Khi mật độ phổ tăng lên, việc hiểu những gì có trong môi trường của bạn tại bất kỳ thời điểm nào ngày càng trở nên phức tạp. Giám sát tần số vô tuyến với RSA500 cung cấp nhận thức tình huống theo thời gian thực tại hiện trường để nhanh chóng xác định và giám sát các vi phạm phổ, chẳng hạn như truyền trái phép, các mối đe dọa LPI, nguồn điện nguy hiểm hoặc các điều kiện kiểm soát khí thải.
Ứng dụng cảm biến tần số vô tuyến thông minh
Phát hiện máy bay không người lái bằng máy phân tích phổ thời gian thực
Radar
Những tiến bộ trong công nghệ radar đã dẫn đến việc áp dụng trong các ứng dụng di động, từ các hệ thống phòng thủ đến các phương tiện tự hành. Với các ứng dụng hoạt động trên một phạm vi phổ lớn, điều quan trọng là phải có các giải pháp phân tích phổ cung cấp khả năng xác định nhanh chóng và chính xác các nguồn gây nhiễu và nhiễu. Tektronix RSA500 Series cung cấp hiệu suất vô song để phân tích tín hiệu radar từ băng tần UHF đến Ku. Với kiểu dáng nhỏ gọn, RSA500 là sự lựa chọn hoàn hảo cho trên phạm vi, ở hiện trường hoặc trong phòng thí nghiệm.
Hiểu tín hiệu radar bằng ứng dụng máy phân tích phổ thời gian thực
Tác chiến điện tử
Hoạt động trên chiến trường ngày nay đã được khuếch đại bởi những tiến bộ trong tác chiến điện tử (EW). Sự gia tăng của các thiết bị điện tử cao cấp và sự phát triển của công nghệ thương mại đã mang lại cho đối thủ những khả năng chưa từng có. Máy phân tích phổ thời gian thực Tektronix cung cấp khả năng hiển thị mạnh mẽ theo thời gian thực đối với các tín hiệu phát ra trong phổ điện từ để cung cấp Thông tin về tín hiệu (SIGINT) và xác định các mối đe dọa tiềm ẩn trước khi chúng xảy ra.
EW - các biện pháp đối phá, phân tích mối đe dọa, và tạo ra môi trường
Giám sát phổ và tìm kiếm nhiễu
Truyền thông di động đang tạo ra một môi trường tín hiệu phức tạp và đông đúc với áp lực dung lượng phổ tần chưa từng có. Máy phân tích phổ thời gian thực của Tektronix giúp bạn phát hiện và kiểm tra các nguồn gây nhiễu một cách nhanh chóng, nhờ đó bạn có thể xác định vị trí và xác định hoạt động không mong muốn. Đảm bảo tính toàn vẹn của tín hiệu và tuân thủ các tiêu chuẩn bằng cách sử dụng RSA500 để có thông tin chi tiết về phổ thời gian thực.
Kiểm tra trước tuân thủ EMI/EMC
Tiết kiệm chi phí và thời gian quý báu bằng cách thực hiện kiểm tra tuân thủ trước trong phòng thí nghiệm của bạn với Máy phân tích phổ thời gian thực của chúng tôi. Bạn có thể sử dụng tính năng phát hiện đỉnh với phiên bản miễn phí của SignalVu-PC. Bạn cũng nhận được kết quả chính xác hơn với phát hiện chuẩn đỉnh và trung bình bằng cách mua tùy chọn bổ sung EMCVu.
Kiểm tra tuân thủ trước EMI chi phí thấp sử dụng Máy phân tích phổ
| Model | Frequency Range | Real-Time Bandwidth | Minimum Event Duration for 100% POI | Weight | SFDR (typical) | List Price | Configure And Quote |
|---|---|---|---|---|---|---|---|
| RSA503A | 9 kHz-3.0 GHz | 40 MHz | 15 μs |
2.99 kg (6.6 lb) with battery |
70 dBc | US $10,600 | Configure & Quote |
| RSA507A | 9 kHz-7.5 GHz | 40 MHz | 15 μs |
2.99 kg (6.6 lb) with battery |
70 dBc | US $17,300 | Configure & Quote |
| RSA513A | 9 kHz-13.6 GHz |
40 MHz |
15 μs |
3.85 kg (8.5 pounds) with battery |
70 dBc |
US $28,000 | Configure & Quote |
| RSA518A | 9 kHz-18.0 GHz |
40 MHz |
15 μs |
3.85 kg (8.5 pounds) with battery |
70 dBc |
US $32,900 | Configure & Quote |
| Tektronix RSA500 |
Keysight N99xxA |
R&S FSH/FPH |
Anritsu Spectrum Master |
Tektronix RSA306B |
|
|---|---|---|---|---|---|
| Phạm vi tần số tối đa | 9 kHz đến 18 GHz | N9915A: 100 kHz đến 9 GHz (các kiểu khác đến 50 GHz) |
FSH: 9 kHz đến 20 GHz FPH: 5 kHz đến 5 GHz | 9 kHz đến 43 GHz | 9 kHz - 6,2 GHz |
| Băng thông thu | 40 MHz | 10 MHz | 20 MHz | 15 MHz | 40 MHz |
| Phạm vi động (DANL đến Max Imput) |
-161 dBm đến +33 dBm | -153 dBm đến +27 dBm | -163 dBm đến +30 dBm | -164 dBm đến +33 dBm | -160 dBm đến +23 dBm |
| Nhiễu pha (1 GHz CF, bù 10 kHz) | -94 dBc/Hz | -106 dBc/Hz | -105 dBc/Hz ở bù 30 kHz | -108 dBc/Hz | -84 dBc/Hz |
| Khả năng thời gian thực | Có | Có | Không | Không | Có |
| Thời gian quét để tìm tín hiệu mức thấp (-120 dBm) | 9 giây (1 kHz RBW, quét 7,5 GHz) | 11,4 phút (1 kHz RBW, quét 7,5 GHz) | FSH: 36 giây (1 kHz RBW, quét 7,5 GHz) | 3 phút (1 kHz RBW, quét 6 GHz, Chế độ nhanh)> 1 giờ (1 kHz RBW, quét 7,5 GHz, Chế độ hiệu suất) | 9 giây (1 kHz RBW, quét 7,5 GHz) |
| Kiểm tra cáp/ăng-ten: VSWR, DTF, đo lường suy giảm thích ứng | Có, đến 18 GHz | Có | Có | Có, đến 20 GHz | Không |
| Khả năng phân tích tín hiệu vector băng rộng | Có – 40 MHz | Không | FSH: Không – 10 MHz FPH: Không | Không | Có – 40 MHz |
| Chụp và phát lại tín hiệu | Tín hiệu phổ, ảnh phổ và IQ để phân tích đầy đủ | Chỉ phổ và ảnh phổ | Chỉ phổ và ảnh phổ | Chỉ phổ và ảnh phổ | Tín hiệu phổ, ảnh phổ và IQ để phân tích đầy đủ |
| Chịu được va chạm | MIL-PRF-28800F Class 2 | MIL-PRF-28800F Class 2 | MIL-PRF-28800F Class 2 | MIL-PRF-28800F Class 2 | MIL-PRF-28800F Class 2 |
| Tuổi thọ pin | 5 giờ – Thiết bị đến 8 hours - Bàn di chuột cảm ứng | 3,5 giờ | FSH: 4 giờ FPH: 8 giờ | 3 giờ | USB 3.0 |
| Trọng lượng | 1,1 kg; 2,4 lbs – Bàn di chuột cảm ứng 3,2 kg; 7 lbs – Thiết bị | N9952A: 3,2 kg; 7,1 lbs N9918A: 3,0 kg; 6,6 lbs | FFSH: 3 kg; 6,6 lbs FPH: 2,5 kg; 5,5 lbs | 3,7 kg; 8,5 lbs | 1,1 kg; 2,4 lbs – Bàn di chuột cảm ứng 0,73 kg; 1,3 lbs – Thiết bị |
| Kích cỡ | 2,65'" x 11,78" x 10,68" | 292 x 188 x 72 mm (11,5 in x 7,4 in x 2,8 in | 7,6 in × 11,8 in × 2,7 in (5,7 in) | 315 mm x 211 mm x 77 mm, (12,4 in x 8,3 in x 3,0 in) | 1,2" x 7,5" x 5" |
Phần mềm SignalVu-PC mang các tính năng của dụng cụ để bàn và tại hiện trường vào RSA500A
RSA500A vận hành với SignalVu-PC, một chương trình mạnh mẽ là nền tảng của máy phân tích tín hiệu hiệu suất của Tektronix. Phần mềm điều khiển hiển thị phép đo cập nhật và thu thập máy phân tích phổ liên tục.
Phiên bản cơ bản được giao hàng miễn phí với sản phẩm; thêm các tùy chọn để cấu hình phần mềm cho ứng dụng của bạn.
Những điểm nổi bật
- Phiên bản cơ bản miễn phí có 17 phép đo phân tích tín hiệu và phân tích phổ thời gian thực
- Các tùy chọn bổ sung có trả tiền cho hơn 26 phép đo nâng cao bao gồm kiểm tra WLAN, kiểm tra tuân thủ P25, phân tích xung, phân tích điều biến, v.v..
Tải xuống phiên bản cơ bản miễn phí
Phần mềm phân tích bản ghi DataVu-PC cho máy phân tích phổ thời gian thực
Khi kết hợp với khả năng ghi lại tín hiệu của tất cả máy phân tích phổ dựa trên PCIe và USB của Tektronix, DataVu-PC có thể biến hàng giờ giám sát có người tham dự thành nhiệm vụ nghiên cứu, đánh dấu, và đo sau khi thu thập nhanh. Phân tích kết quả của bạn mà không cần thêm bước bổ sung của phần mềm chuyển đổi.
Những điểm nổi bật
- Tìm kiếm dựa trên đặc điểm biên độ tín hiệu, đánh dấu từng sự kiện xảy ra để kiểm tra sau này
- Thực hiện số lượng kiểm tra xung Vô hướng không giới hạn với ứng dụng EMarker và xuất kết quả ở định dạng Pulse Descriptor Word để tích hợp vào các quy trình làm việc khác.
- Xuất kết quả thành các gói phân tích chuyên sâu như SignalVu-PC từ bên trong DataVu-PC – mà không cần bất kỳ phần mềm chuyển đổi bổ sung.
- Sử dụng hai Máy phân tích phổ thời gian thực Tektronix, quét hoặc ghi đến hai tần số độc lập và quét cùng lúc. Một thiết bị có thể được sử dụng để phát hiện tín hiệu khoảng rộng và thiết bị thứ hai có thể được sử dụng để cách ly các tín hiệu quan tâm và ghi lại để phân tích sau này.
Ba tùy chọn băng thông biến DataVu-PC trở thành cách phân tích các tập tin lớn từ tất cả Máy phân tích phổ Tektronix có giá cả phải chăng nhất.

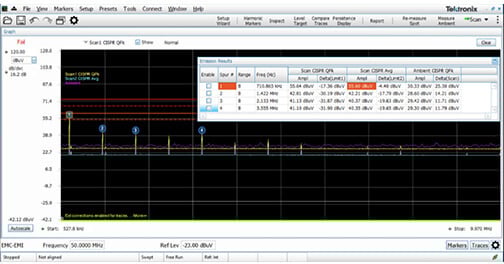

Kiểm tra trước tuân thủ EMC với EMCVu.
EMCVu là giải pháp phần mềm tất cả trong một để kiểm tra và khắc phục sự cố tuân thủ trước EMI/EMC chạy trên máy tính của riêng bạn. Điều này mang lại cho bạn một cách dễ dàng, nhanh chóng, chính xác và giá cả phải chăng để xác định xem thiết kế sản phẩm của bạn đã sẵn sàng để gửi đến nhà thử nghiệm để kiểm tra tuân thủ phát xạ bức xạ EMI/EMC hay chưa. Điều này được thực hiện thông qua hỗ trợ nút nhấn cho nhiều tiêu chuẩn, báo cáo nhiều phép đo tự động/nhiều định dạng, hiệu chỉnh và so sánh nhiễu xung quanh, các điểm đánh dấu sóng hài và quét nhanh hơn bằng cách sử dụng máy dò đỉnh và đo điểm với các lỗi que đo chuẩn đỉnh và trung bình.
Phiên bản cơ bản được giao hàng miễn phí với sản phẩm; thêm các tùy chọn để cấu hình phần mềm cho ứng dụng của bạn.
Các ứng dụng tùy chọn được điều chỉnh cho các ứng dụng tần số vô tuyến của bạn
Phần mềm tối ưu hóa cho ứng dụng có sẵn cho P25, Bluetooth, LTE, Ánh xạ, Phát lại các tập tin đã ghi, WLAN, thời gian ổn định, âm thanh, điều biến, xung và phân tích OFDM. Các liên kết vệ tinh băng rộng và vi sóng điểm đến điểm có thể được quan sát trực tiếp bằng phần mềm phân tích phổ SignalVu-PC. Các phép đo thời gian ổn định (SVT) dễ dàng và tự động. Người dùng có thể chọn băng thông đo, dải dung sai, tần số tham chiếu (tự động hoặc thủ công) và thiết lập tối đa 3 dải dung sai so với thời gian để kiểm tra Đạt/Không đạt. Thời gian ổn định có thể được tham chiếu đến bộ kích hoạt bên ngoài hoặc bên trong, và từ tần số hoặc pha được ổn định cuối cùng.

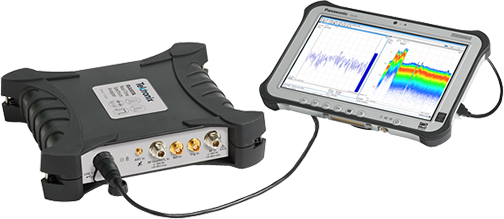

Instrument controller for USB spectrum analyzers
For field operations, a complete solution requires a Windows Tablet or laptop for instrument operation, record keeping and communication. Tektronix recommends the Panasonic G2 tablet computer for controlling the RSA500 series and as a standalone unit.
The Panasonic G2 tablet computer is sold separately and is available for purchase from Panasonic at their website here, and a variety of third party vendors. Tektronix recommends the G2 over other tablets because of its performance, portability, and ruggedized form-factor and it has been tested to work with all USB RSA products.
EMI and EMC testing accessories
Tektronix offers a complete set of validated EMI and EMC accessories including antennas, Line Impedance Stabilization Networks and pre-amplifiers for both conducted and radiated tests. All of these accessories are pre-loaded into EMCVu, Tektronix’ new software option for SignalVu. This means loss and gain of accessories are already captured in the software and are taken into account during the measurement. We’ve done this to help speed up setup and help you get more accurate results.
Full set of accessories are below:
| Accessory | Product Number | Datasheet |
|---|---|---|
| Biconical Antenna | EMI-BICON-ANT | Download Now |
| LPDA Antenna | EMI-CLP-ANT | Download Now |
| 5 uH LISN | EMI-LISN5UH | Download Now |
| 50 uH LISN | EMI-LISN50UH | Download Now |
| 20 dB near field amp | EMI-NF-AMP | Download Now |
| Near field probes | EMI-NF-PROBE (TEKBOX TBPS01) | Download Now |
| Preamplifier | EMI-PREAMP (Com-Power PAM-103) | Download Now |
| Transient Limiter | EMI-TRANS-LIMIT (Com-Power LIT-153A) | Download Now |
| Antenna Tripod | EMI-TRIPOD (Com-Power AT-812) | Download Now |
Tracking Generator
Single solution for maintenance, troubleshooting, interference hunting. Factory calibration minimizes measurement setup time and errors.
| Part Number | Description |
|---|---|
| OPT 04 | Tracking Generator: 10 MHz to 3 GHz (RSA503A) 10 MHz to 7.5 GHz (RSA507A, RSA513A, RSA518A) |
Antennas for interference hunting
Tektronix recommends the Alaris DF-A0047 smart antenna with built-in USB compass for direction finding and interference hunting applications.
- Frequency Range: 20 MHz – 8.5 GHz
- 9 kHz-20 MHz extension available(0.3m loop antenna)
- Trigger control for one-hand operation with functions for:
- Preamp on/off
- Band switch
- Push to measure with SignalVu-PC with MAP option
- Standard armrest extension for ease in long interference hunting sessions
Antennas
| Part Number | Description |
|---|---|
| 119-6609-xx | Whip antenna, BNC, Wideband untuned, with center of sensitivity approximately 136 MHz, passband 5-1080 MHz. 9 inches length. |
| DF-A0047 | Directional antenna, 20-8500 MHz, with electronic compass and preamp |
| DF-A0047-01 | Frequency range extension for DF-A0047 directional antenna, 9 kHz-20 MHz |
| DF-A0047-C1 | DF-A0047 antenna and DF-A0047-01 extension |
| 016-2107-00 | Transit case for DF-A0047 and DF-A0047-01 |
| 119-6594-00 | Yagi Antenna, 825-896 MHz Forward Gain (over half-wave dipole): 10 dB |
| 119-6595-00 | Yagi Antenna, 895-960 MHz Forward Gain (over half-wave dipole): 10 dB |
| 119-6596-00 | Yagi Antenna, 1710-1880 MHz Forward Gain (over half-wave dipole): 10.2 dB |
| 119-6596-00 | Yagi Antenna, 1850-1990 MHz Forward Gain (over half-wave dipole): 9.3 dB |
Calibration kits and phase-stable cables
These calibration kits and phase-stable cables are used with the tracking generator and SV60xx-SVPC when making VSWR, return loss, distance to fault and cable loss measurements.
| Part Number | Description |
|---|---|
| CALOSLNM | Calibration kit, 3-in-1, open, short, load, DC to 6 GHz, Type-N(m), 50 ohm |
| CALOSLNF | Calibration kit, 3-in-1, open, short, load, DC to 6 GHz, Type-N(f), 50 ohm |
| CALOSL716M | Calibration kit, 3-in-1, open, short, load, DC to 6 GHz, 7/16 DIN(m) |
| CALOSL716F | Calibration kit, 3-in-1, open, short, load, DC to 6 GHz, 7/16 DIN(f) |
| CALSOLTNF | Calibration kit, 4-in-1 Type-N (f) short, open, load, through, 9 GHz |
| CALSOLTNM | Calibration kit, 4-in-1 Type-N (m) short, open, load, through, 9 GHz |
| CALSOLT35F | Calibration kit, 4-in-1 3.5 mm (f)short, open, load, through, 13 GHz |
| CALSOLT35M | Calibration kit, 4-in-1 3.5 mm (m) short, open, load, through, 13 GHz |
| CALSOLT716F | Calibration kit, 4-in-1 7/16 (f) short, open, load, through, 6 GHz |
| CALSOLT716M | Calibration kit, 4-in-1 7/16 (m) short, open, load, through, 6 GHz |
| CALSOLTNF-75 | Calibration kit, 4-in-1 Type-N (f) short, open, load, through, 75 Ohm, 3 GHz |
| CALSOLTNM-75 | Calibration kit, 4-in-1 Type-N (m)short, open, load, through, 75 Ohm, 3 GHz |
| 012-1768-00 | Cable, Rugged, Phase-stable, Type-N(m) to Type-N(m), 60 cm |
| 012-1765-00 | Cable, Rugged, Phase-stable, Type-N(m) to Type-N(f), 60cm |
| 012-1767-00 | Cable, Rugged, Phase-stable, Type-N(m) to Type-N(m), 3.28 ft or 1 m |
| 012-1766-00 | Cable, Rugged, Phase-stable, Type-N(m) to Type-N(f), 3.28 ft or 1 m |
| 012-1746-00 | Cable, Rugged, Phase-stable, Type-N (m) to Type-N (m), 5 ft or 1.5 m |
| 012-1745-00 | Cable, Rugged, Phase-stable, Type-N (m) to Type-N (f), 5 ft or 1.5 m |
| 012-1747-00 | Cable, Rugged, Phase-stable, Type-N(m) to 7/16(f), 60 cm |
| 012-1752-00 | Cable, Rugged, Phase-stable, Type-N(m) to 7/16(m), 60 cm |
| 012-1750-00 | Cable, Rugged, Phase-stable, Type-N(m) to 7/16(m), 3.28 ft or 1 m |
| 012-1748-00 | Cable, Rugged, Phase-stable, Type-N(m) to 7/16(f), 3.28 ft or 1 m |
| 012-1751-00 | Cable, Rugged, Phase-stable, Type-N(m) to 7/16(m), 5 ft or 1.5 m |
| 012-1749-00 | Cable, Rugged, Phase-stable, Type-N(m) to 7/16(f), 5 ft or 1.5 m |
| 012-1753-00 | Cable, Rugged, Phase-stable, Type-N(m) to DIN 9.5(f), 60 cm |
| 012-1758-00 | Cable, Rugged, Phase-stable, Type-N(m) to DIN 9.5(m), 60 cm |
| 012-1756-00 | Cable, Rugged, Phase-stable, Type-N(m) to DIN 9.5(m), 3.28 ft or 1 m |
| 012-1754-00 | Cable, Rugged, Phase-stable, Type-N(m) to DIN 9.5(f), 3.28 ft or 1 m |
| 012-1757-00 | Cable, Rugged, Phase-stable, Type-N(m) to DIN 9.5(m), 5 ft or 1.5 m |
| 012-1755-00 | Cable, Rugged, Phase-stable, Type-N(m) to DIN 9.5(f), 5 ft or 1.5 m |
| 012-1762-00 | Cable, Rugged, Phase-stable, Type-N(m) to TNC(m), 60 cm |
| 012-1761-00 | Cable, Rugged, Phase-stable, Type-N(m) to TNC(f), 60 cm |
| 012-1763-00 | Cable, Rugged, Phase-stable, Type-N(m) to TNC(m), 3.28 ft or 1 m |
| 012-1759-00 | Cable, Rugged, Phase-stable, Type-N(m) to TNC(f), 3.28 ft or 1 m |
| 012-1764-00 | Cable, Rugged, Phase-stable, Type-N(m) to TNC(m), 5 ft or 1.5 m |
| 012-1760-00 | Cable, Rugged, Phase-stable, Type-N(m) to TNC(f), 5 ft or 1.5 m |
| 012-1772-00 | Cable, Rugged, Phase-stable, Type-N(m) to Type-SMA(m) 60 cm |
| 012-1769-00 | Cable, Rugged, Phase-stable, Type-N(m) to Type-SMA(f), 60 cm |
| 012-1773-00 | Cable, Rugged, Phase-stable, Type-N(m) to Type-SMA(m), 3.28 ft or 1 m |
| 012-1770-00 | Cable, Rugged, Phase-stable, Type-N(m) to Type-SMA(f), 3.28 ft or 1 m |
| 012-1774-00 | Cable, Rugged, Phase-stable, Type-N(m) to Type-SMA(m), 5 ft or 1.5 m |
| 012-1771-00 | Cable, Rugged, Phase-stable, Type-N(m) to Type-SMA(f), 5 ft or 1.5 m |
RF Accessories
We have a wide variety of RF accessories to make one-stop shopping easily. Listed below are RF cables, adapters, attenuators, filters and other items.
| Part Number | Description |
|---|---|
| 013-0410-00 | Adapter, Coaxial, 50 Ohm Type-N (f) to Type-N (f) |
| 013-0411-00 | Adapter, Coaxial, 50 Ohm Type-N (m) to Type-N (f) |
| 013-0412-00 | Adapter, Coaxial, 50 Ohm, Type-N(m) to Type-N(m) |
| 013-0402-00 | Adapter, Coaxial, 50 Ohm Type-N (m) to Type-N 7/16(m) |
| 013-0404-00 | Adapter, Coaxial, 50 Ohm Type-N(m) to Type-7/16 (f) |
| 013-0403-00 | Adapter, Coaxial, 50 Ohm Type-N(m) to Type DIN 9.5(m) |
| 013-0405-00 | Adapter, Coaxial, 50 Ohm Type-N(m) to Type-DIN 9.5(f) |
| 013-0406-00 | Adapter, Coaxial, 50 Ohm Type-N(m) to Type-SMA(f) |
| 013-0407-00 | Adapter, Coaxial, 50 Ohm Type-N(m) to Type-SMA(m) |
| 013-0408-00 | Adapter, Coaxial, 50 Ohm Type-N(m) to Type-TNC(f) |
| 013-0409-00 | Adapter, Coaxial, 50 Ohm Type-N(m) to Type-TNC(m) |
| 012-1738-00 | CABLE ASSY; COAX,RFD,50 OHM,40INCH,N TYPE,BOTH ENDS,MALE |
| 013-0422-00 | Pad, 50/75 Ohm, Minimum Loss, Type-N(m) 50 Ohm to Type-BNC(f) 75 Ohm |
| 013-0413-00 | Pad, 50/75 Ohm, Minimum Loss, Type-N(m) 50 Ohm to Type-BNC(m) 75 Ohm |
| 013-0415-00 | Pad, 50/75 Ohm, Minimum Loss, Type-N(m) 50 Ohm to Type-F(m) 75 Ohm |
| 015-0787-00 | Pad, 50/75 Ohm, Minimum Loss, Type-N(m) 50 Ohm to Type-F(f) 75 Ohm |
| 015-0788-00 | Pad, 50/75 Ohm, Minimum Loss, Type-N(m) 50 Ohm to Type-N(f) 75 Ohm |
| 119-7246-xx | Pre-filter, general purpose, 824 to 2500 MHz, Type-N (f) connector |
| 119-7426-xx | Pre-filter, general purpose, 2400 to 6200 MHz, Type-N (f) connector |
| 011-0227-00 | Bias-T, Type N(m) RF, Type N(f) RF+DC, BNC(f) Bias, 1W, 0.5A, 2.5 MHz-6 GHz |
| 011-0222-00 | Attenuator, Fixed, 10 dB, 2 W, DC-8 GHz, Type-N(f) to Type-N(f) |
| 011-0223-00 | Attenuator, Fixed, 10 dB, 2 W, DC-8 GHz, Type-N(m) to Type-N(f) |
| 011-0224-00 | Attenuator, Fixed, 10 dB, 2 W, DC-8 GHz, Type-N(m) to Type-N(m) |
| 011-0228-00 | Attenuator, Fixed, 3 dB, 2 W, DC-18 GHz, Type-N(m) to Type-N(f) |
| 011-0225-00 | Attenuator, Fixed, 40 dB, 100 W, DC-3 GHz, Type-N(m) to Type-N(f) |
| 011-0226-00 | Attenuator, Fixed, 40 dB, 50 W, DC-8.5 GHz, Type-N(m) to Type-N(f) |
| 119-8733-00 | Antenna, Active, GPS GLONASS |
| 119-8734-00 | Antenna, Active, GPS, Beidou |
