RSA306B USB 頻譜分析儀
RSA306B 是一款輕巧的 USB 頻譜與訊號分析儀，專為專業級效能而設計。其具備一般僅見於體積與價格皆為其兩倍的儀器中的進階功能，無論在實驗室或外場使用都非常理想。
基本價格
US $7,220
+
最高頻率範圍
9 kHz 至 6.2 GHz
擷取頻寬
40 MHz
動態範圍
-160 dBm 至 +20 dBm
查看幾乎難以察覺的射頻事件
RSA 系列的即時架構能夠偵測各種棘手且難以察覺的問題。 透過先進的 DPX® 技術，讓您可以觀察到傳統頻譜分析儀幾乎難以察覺的射頻特性。
新增的即時觸發功能，如頻率遮罩觸發 (FMT)、時間條件觸發以及 DPX 密度觸發，大幅提升您捕捉難以捉摸的快速瞬變與頻譜異常的能力。
高級向量信號分析觸手可及。
RSA 系列採用 SignalVu-PC 向量分析軟體，提供：
- 進階的量測和除錯功能，包括可捕捉脈衝式發射器中特定脈衝的進階觸發技術，以及在裝置除錯過程中偵測快速、難以察覺或突發的瞬變訊號。
- 可同時控制多台連接至同一台電腦的 RSA，以量測不同頻率下的同步事件，例如諧波與頻外輻射。
- 提供多種附加套件，涵蓋常見的無線通訊標準、頻譜管理、脈衝量測等功能。
價格雖實惠。效能卻驚人。
RSA 系列提供的性能可與傳統頻譜分析儀相媲美，甚或更上一層樓：
- 6 GHz 頻率範圍
- 模組化分析軟體
- 快速、高解析度的掃描，用於進行 EMC 預相容性測試
- 在 40 MHz 具有寬擷取頻寬
- 60 dBc SFDR
- 將 IQ 或 IF 資料直接傳輸到磁碟，以進行記錄和播放
無比輕巧的體積。無限靈活性。無比堅固。

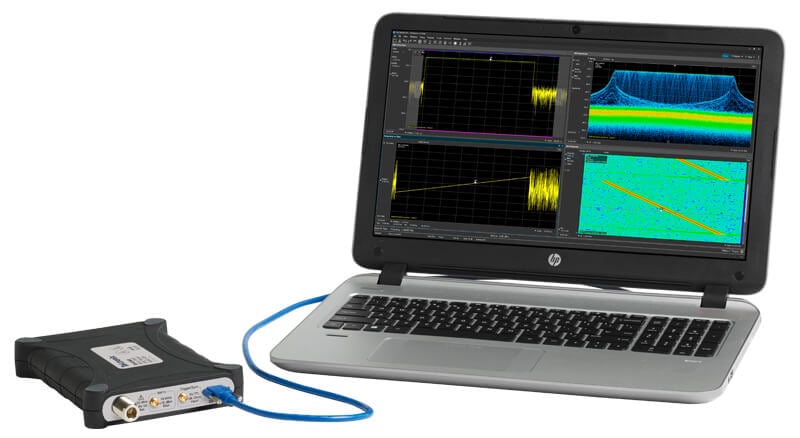

RSA306B 僅重 1.6 磅，體積輕巧，方便於您在桌面上、實驗室中或攜至現場使用。由您的筆記型電腦或平板電腦供電，帶給您極致的彈性和便利。您可以自由選擇偏好的顯示裝置與連接方式。此外，RSA306B 通過軍規標準測試，具備堅固耐用的外部環境操作能力。」
觀看 極限測試
| 機型 | 頻率範圍 | 即時頻寬 | 100% POI 的最短事件期間 | SFDR (典型值) | 射頻接頭 | 參考價格 | 配置與報價 |
|---|---|---|---|---|---|---|---|
| RSA306B | 9 kHz 至 6.2 GHz | 40 MHz | 15 μs | 60 dBc | N 型 | US $7,220 | 配置和報價 |
頻譜監控與干擾搜尋
轉移行動通訊會造成空前的壓力，而且在複雜且擁擠的訊號環境中需要更多頻譜容量。 Tektronix 的即時頻譜分析儀可協助您快速探索及檢查干擾的來源，以便您找出並識別不想要的活動。您可以確保訊號完整性，並使用 RSA306B、RSA500 或 RSA600 獲得即時頻譜洞察，從而遵守相容性標準。
特性
- RSA306B 頻譜分析儀的專利 DPX 技術讓您能夠精準且即時量測 ，搭配攜帶式且堅固耐用的包裝，以及簡單易用的軟體介面。
- RSA306B 頻譜分析儀涵蓋最高達 7.5 GHz，並具有 40 MHz 頻寬擷取
利用更佳的測試靈活度來降低製造成本及測試時間
對於尋求更高輸送量和產品品質，同時能控制測試成本的製造商而言，USB RSA 是絕佳的選擇。RSA 306B、500 和 600 單位能在 SignalVu-PC 軟體中為主要物聯網 (IoT) 標準提供支援，隨附驅動程式和程式碼範例的完整產品，並且包含諸如 WiFi 與全新藍牙 5.0 等 IoT 技術的測試支援。
讓您的學生充分學習
您的學生可利用我們功能完整且經濟實惠的即時頻譜分析儀，來擷取實驗的結果、執行分析並在他們的筆記型電腦上產生實驗室報告，從而節省時間且有效學習。輕巧且可攜帶的大小，讓您能在實驗室外的真實世界環境中輕鬆進行實驗。
EMI/EMC 預相容性測試
藉由在實驗室利用我們的即時頻譜分析儀執行預相容性測試來省下成本及寶貴的時間。您可以搭配免費版的 SignalVu-PC使用峰值偵測。您也可以透過採購額外選配的 EMCVu，利用準峰值和平均偵測來取得更精確的結果。在我們的應用頁面了解更多關於 EMI/EMC 預相容性測試。
| 機型 | 頻率範圍 | 即時頻寬 | 100% POI 的最短事件期間 | SFDR (典型值) | 射頻接頭 | 參考價格 | 配置與報價 |
|---|---|---|---|---|---|---|---|
| RSA306B | 9 kHz 至 6.2 GHz | 40 MHz | 15 μs | 60 dBc | N 型 | US $7,220 | 配置和報價 |
| Tektronix RSA306B |
Tektronix RSA507A |
Tektronix RSA607A |
Keysight N9322C (BSA) |
Keysight N9000-507 (CXA) |
|
|---|---|---|---|---|---|
| 最高頻率範圍 | 9 kHz - 6.2 GHz | 9 kHz 至 7.5 GHz | 9 kHz 至 7.5 GHz | 9 kHz - 7 GHz | 9 kHz - 7.5 GHz |
| 擷取頻寬 | 40 MHz | 40 MHz | 40 MHz | 1 MHz | 標準：10 MHz 選配：25 MHz |
| 動態範圍 (DANL 至最大輸入) |
-160 dBm 至 +23 dBm | -161 dBm 至 +33 dBm | -161 dBm 至 +33 dBm | -152 dBm 至 +20 dBm | -148 dBm 至 + 15 dBm (可選前置放大器開啟) |
| 相位雜訊 (1 GHz CF，10 kHz 偏移) | -84 dBc/Hz | -94 dBc/Hz | -94 dBc/Hz | -90 dBc/Hz (典型) | -102 dBc/Hz |
| 即時功能 | 是 | 是 | 是 | 否 | 否 |
| 基礎量測 | 17 | 17 | 17 | 6 | 10 |
| 原產國家/地區 | 美國 | 美國 | 美國 | 馬來西亞 | 馬來西亞 |
| 保固 | 3 年保固 | 3 年保固 | 3 年保固 | 3 年保固 | 3 年保固 |
| 重量 | 1.6 lbs | 7.0 lbs | 6.35 lbs | 17.4 lbs | 34 lbs |
| 尺寸 (高，寬，深) | 1.2" x 7.5" x 5" | 2.65" x 11.78" x 10.68" | 2.95" x 14.12" x 8.75" | 5.2" x 15.7" x 12.6" | 7" x 16.8" x 14.5" |
SignalVu-PC 軟體可在 RSA306B 上展現桌上型和實驗室領域功能
RSA306B 能與 SignalVu-PC 搭配運作，這個強大的程式是 Tektronix 效能訊號分析儀的基礎。 此軟體控制頻譜分析儀擷取功能，並持續更新量測顯示。
基本版本將隨附產品運送，免運費。新增選項以設定您應用程式的軟體。
特性
- 免費的基本版本擁有 17 個訊號分析和即時頻譜分析量測
- 付費附加選項超過 15 項進階量測包含 WLAN 測試、P25 相容性測試、脈波分析與調變分析選項
精選配件
用於干擾搜尋的智慧型天線
當與 Tektronix USB 頻譜分析儀結合時，由 Tektronix 提供的 Alaris DF-A0047 方向找尋天線，讓干擾搜尋更加簡單。方位線會自動從天線傳輸至 SignalVu-PC Map 軟體，該軟體會在干擾來源上啟用快速三角量測。
特性
- 多個天線和使用者可選式放大器涵蓋廣泛的干擾頻率和位準
- 整合指南針會傳輸角度資訊給 SignalVu-PC 以在地圖上自動建立方位線
- 由 USB 供電
Tektronix 提供多項校驗和保護計劃，可與設備一同購買，以利在儀器的整個生命週期內保護及維持其效能。優點包含：
- 由經過原廠訓練的技術人員，使用諸多在製造過程中設計的相同測試台及制定之標準提供服務。
- 預先鎖定價格，確保成本可預期。
- 一系列意外保護、備用機計劃和其他方案功能
- 廣泛的校驗服務類別和選項。
立即投資，避免非預期的停機時間與支出。請向您的業務代表洽詢將服務方案新增至儀器購買的相關內容。
保護您的投資，確保您的運作時間
配置與報價
| 服務方案功能 |
Tek 服務延長保固 (選項 R3、R5) |
全方位產品保護方案 (選項 T3、T5) |
|---|---|---|
| 延長原廠保固 | ||
| 確保製造商品質 | ||
| 免費原廠認證校驗與維修 | ||
| 國內免費運送 | ||
| 優先獲得工作台服務 | ||
| 人為 EOS 和 ESD 損壞保固 | ||
| 意外損壞的保固服務 | ||
| 一般折舊與破損的保固服務 |
維持準確度、取得更新、通過稽核
配置與報價
| 校驗 功能： |
Z540 校驗1 |
ISO 17025 相容3 |
ISO 17025 認可 |
|---|---|---|---|
| 專為符合稽核需求所設計的校正證書與校正標籤 | |||
| 韌體更新 (若適用)，以及安全性和可靠性更新 ² | |||
| OEM 量測程序 ² | |||
| 測試資料 | 選配 | ||
| 校正記錄保留 | |||
| 可追溯性 | |||
| 不確定度分析 | |||
| 由 ISO/IEC 認可組織獨立認證 (證書上有認證標誌) |
| 產品/選項 |
說明 |
|---|---|
| Tektronix 選項 C3 | 3 年校驗服務。C3 提供運送後 3 年期間的 2 次校驗活動。 包括在適用情況下所建議校驗的可追溯校驗或功能驗證。校驗服務包括初始校驗，外加 2 年的校驗服務。 |
| Tektronix 選項 C5 | 5 年校驗服務。C5 提供運送後 5 年期間的 4 次校驗活動。 包括在適用情況下所建議校驗的可追溯校驗或功能驗證。校驗服務包括初始校驗，外加 4 年的校驗服務。 |
1 在特定地區為 ISO 9001。
2 原廠認證校驗服務標準
3 新製造 TICP 探棒的標準校驗類別。
有特定限制，如需詳情，請參閱方案條款。
需要校驗更多儀器嗎？
Tektronix 是經認可的領先校驗服務供應商，為 9,000 家製造商、超過 140,000 台機型的所有電子測試和量測設備品牌提供服務。Tektronix 在全球擁有超過 100 間的實驗室，能作為您單一的全球合作夥伴，以市價提供具有 OEM 品質的量身打造校驗計劃。不論是現場、本地取件和遞送或其他選項皆可供選擇。
