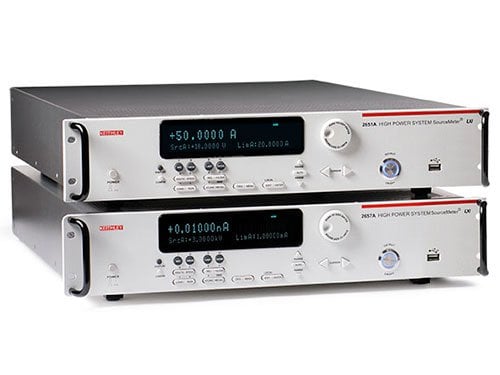

Keithley SMU 2650 系列高功率 SourceMeter®

2650 系列高功率 SourceMeter SMU 儀器是專門設計來分析高電壓/電流電子和功率半導體的特性並測試它們,例如二極體、FET 和 IGBT、高亮度 LED、直流-直流轉換器、電池、太陽能電池,以及其他高功率材料、元件、模組和子組件。 它們提供前所未有的功率、精確度、速度、彈性和易於使用,以改善研發、生產測試和可靠度環境中的生產力。 有兩個可用的儀器,提供高達 3000V 或高達 2000W 的脈波電流功率。

SMU 教學 »

keithley-logo

基本價格
US $27,100 +
Keithley SMU 2650 Series High Power SourceMeter®

功能

優點

高彈性的四象限電壓和電流輸出/負載,搭配精確的電壓和電流電錶 使用 6 位半解析度提供同級產品中最好的效能。

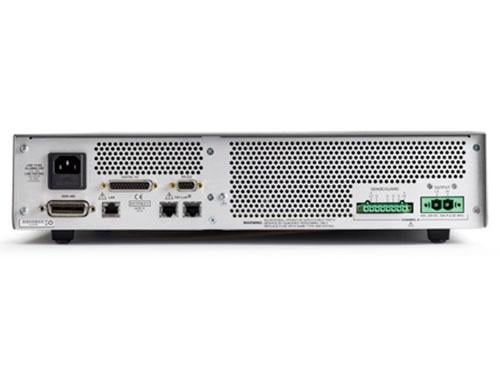

輸出端或接收端 (2651A),最高可達 2,000W 的脈衝功率 (±40V、±50A),或最高可達 200W 的直流功率 (±10V@±20A、±20V@±10A、±40V@±5A);可輕鬆地連接兩個單元 (串列或並列方式) 來建立最高可達 ±100A 或 ±80V 的解決方案 支援功率半導體 HBLED、光學裝置、太陽能電池,以及 GaN、SiC 和其他複合材料與裝置的特性分析/測試。應用包括半導體接合溫度特性分析;高速、高精確數位化;電移研究;以及高電流、高功率裝置測試。

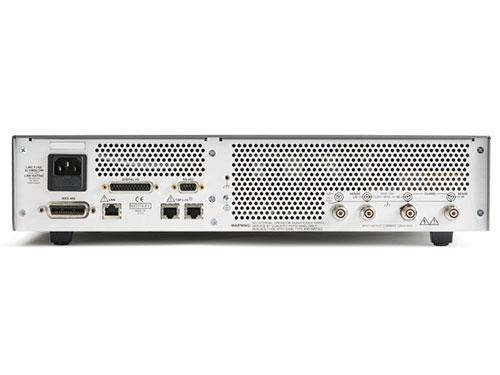

輸出端或接收端 (2657A) 最高可達 180W 的直流或脈衝功率 (±3000V@20mA、±1500V@120mA) 提供功率半導體裝置特性分析和測試所需的高電壓,包括 GaN、SiC 和其他複合材料與裝置、3kV 的崩潰和洩漏測試,以及次毫秒暫態的特性分析。
內建的網頁瀏覽器式軟體 允許在全世界各地的任何電腦上透過任何瀏覽器進行遠端控制。
選擇數位化或整合量測模式 支援精確地表現暫態和穩態行為的特性分析,包括迅速地變更熱效應。
TSP (測試指令檔處理) 技術 可讓系統輕鬆地與機型 2657A 和系列 2600B 機型整合。
TSP-Link 通道擴充匯流排 可讓多個 2651A 和 2657A 與選取的系列 2600B SMU 儀器結合,以構成最多可達 32 個通道的整合系統。

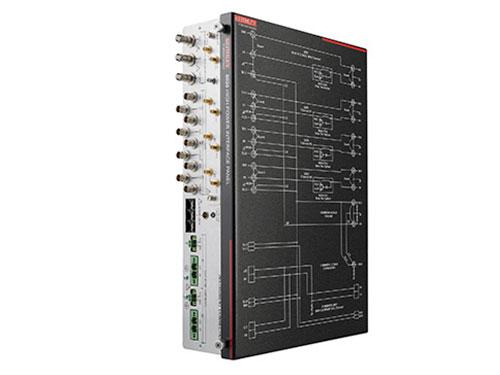

與機型 8010 高功率裝置測試治具和機型 8020 高功率介面面板相容 提供安全且輕鬆的連線,以在套裝零件或晶片位準上測試高功率裝置。
免費的測試指令檔建置器軟體工具 協助您建立、修改、除錯和儲存 TSP 測試指令檔。
可選配的 ACS 基本版半導體組件特性分析軟體 在開發、品質驗證或故障分析期間執行套裝零件特性分析時取得最大產能。

減少成本並保護投資

Keithley Care 方案只要按需求服務的一小部分成本,就可以提供快速、高品質的服務。 只要點選一下或一通電話即可取得維修涵蓋範圍 – 免報價單、採購單或核准造成的延遲。

深入瞭解

機型 通道 最大電流來源/量測範圍 最大電壓來源/量測範圍 量測解析度 (電流/電壓) 電源 參考價格 Configure And Quote
2651A 1 50A 40V 100fA / 100nV 2000 W US $27,100 配置和報價
2657A 1 120mA 3000V 1fA / 100nV 180 W US $32,700 配置和報價
機型 通道 最大電流來源/量測範圍 最大電壓來源/量測範圍 量測解析度 (電流/電壓) 電源 參考價格 Configure And Quote
2651A 1 50A 40V 100fA / 100nV 2000 W US $27,100 配置和報價
2657A 1 120mA 3000V 1fA / 100nV 180 W US $32,700 配置和報價

Keithley KickStart 儀器控制軟體。
無需程式設計。

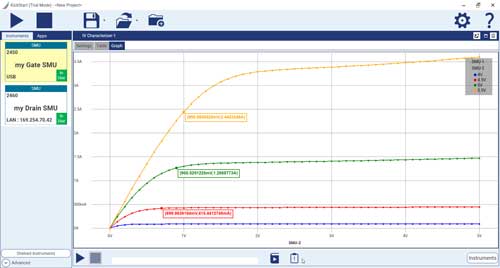

使用 KickStart 進行量測很簡單。 可迅速並輕鬆地分析您的裝置和材料特性,無需程式設計。 以圖形和表格格式視覺化即時資料結果。 匯出資料表格或圖形,以在 Excel 進行快速報告或其他分析。

  • 快速建立單一或掃描脈波測試
  • 產生電壓及電流源的線性、對數、列表、和雙重的掃描,並同時測量
  • I-V 特性分析應用,最多支援四個電源量測單元 (SMU) 儀器
  • Windows OS 上的 GPIB、USB、乙太網路連接能力

立即下載 KickStart 並開始試用

Keithley Kickstart 產品規格表

Keithley Kickstart

從實驗室到晶圓廠的自動化控制

Keithley 的自動化特性分析套件 (ACS) 提供您完整的設備控制。無論您是需要控制工作台上的幾台儀器,還是需要自動化整個測試機架來進行生產,ACS 都能為裝置特性、參數測試、可靠性測試和簡單的功能測試提供靈活的交互式環境。

  • 執行簡單的測試或建立複雜的專案工作流程
  • 在 ACS 中使用 Python 編寫程式碼,以獲得無限靈活性和控制力
  • 手動或自動化晶片探棒控制
  • 資料管理和與統計分析功能

開始自動化

KickStart 的電池模擬器應用程式

KickStart 電池模擬器應用程式可讓使用者輕鬆地建立、管理和模擬電池模型。KickStart 軟體的選配專用應用程式可搭配 Keithley 的 2400 系列圖形 SMU、2650 系列和 2600B 系列 SMU 使用。

電池模擬器應用程式具備:

  • 產生、編輯和模擬自訂電池模型的能力
  • 可用以即時變更充電模擬狀態且反應靈敏的使用者介面
  • 可即時將資料收集狀態視覺化的表格和圖形視圖
  • 瀏覽儲存至本機硬碟存放庫中多個電池模型的能力
  • 將模型匯入 KickStart 軟體或從中匯出模型的能力
  • 動態和靜態電池模型
  • 動態電池模型即時更新值
  • 電池 VOC、Vt、SOC、ESR、電流和電容的視覺化呈現
  • 簡單易用的應用程式,並提供可協助減少使用者失誤的 3 個操作模式

了解更多有關 KickStart 電池模擬器應用程式

2281S_Sim_Update_070323
配件 2651A-KIT-3
產品規格表 說明
低阻抗高電流同軸纜線組件,3 公尺 LG
配件 2657A-LIM-3
產品規格表 說明
低互連模組
配件 2657A-PM-200
產品規格表 說明
高電壓 200V 保護模組
配件 8010
產品規格表 說明
265xA 的測試治具
配件 HV-CA-554-.5
產品規格表 說明
HV 三同軸線,0.5 公尺,公接頭對公接頭
配件 HV-CA-554-1
產品規格表 說明
HV 三同軸線,1 公尺,公接頭對公接頭
配件 HV-CA-554-2
產品規格表 說明
HV 三同軸線,2 公尺,公接頭對公接頭
配件 HV-CA-554-3
產品規格表 說明
HV 三同軸線,3 公尺,公接頭對公接頭
配件 HV-CA-571-3
產品規格表 說明
HV 三同軸線母接頭 BKHD UNTERM 纜線,3 公尺
配件 HV-CS-1613
產品規格表 說明
HV 三同軸線母接頭饋通連接
配件 SHV-CA-553-1
產品規格表 說明
SHV 至 HV 三同軸線,1 公尺,公接頭對公接頭
配件 SHV-CA-553-2
產品規格表 說明
SHV 至 HV 三同軸線,2 公尺,公接頭對公接頭
配件 SHV-CA-553-3
產品規格表 說明
SHV 至 HV 三同軸線,3 公尺,公接頭對公接頭
產品規格表 配件 說明
檢視 產品規格表 2651A-KIT-3 低阻抗高電流同軸纜線組件,3 公尺 LG
檢視 產品規格表 2657A-LIM-3 低互連模組
檢視 產品規格表 2657A-PM-200 高電壓 200V 保護模組
檢視 產品規格表 8010 265xA 的測試治具
檢視 產品規格表 HV-CA-554-.5 HV 三同軸線,0.5 公尺,公接頭對公接頭
檢視 產品規格表 HV-CA-554-1 HV 三同軸線,1 公尺,公接頭對公接頭
檢視 產品規格表 HV-CA-554-2 HV 三同軸線,2 公尺,公接頭對公接頭
檢視 產品規格表 HV-CA-554-3 HV 三同軸線,3 公尺,公接頭對公接頭
檢視 產品規格表 HV-CA-571-3 HV 三同軸線母接頭 BKHD UNTERM 纜線,3 公尺
檢視 產品規格表 HV-CS-1613 HV 三同軸線母接頭饋通連接
檢視 產品規格表 SHV-CA-553-1 SHV 至 HV 三同軸線,1 公尺,公接頭對公接頭
檢視 產品規格表 SHV-CA-553-2 SHV 至 HV 三同軸線,2 公尺,公接頭對公接頭
檢視 產品規格表 SHV-CA-553-3 SHV 至 HV 三同軸線,3 公尺,公接頭對公接頭
