頻譜分析儀

規格

除非另有註明，否則所有規格均有保證。除非另有註明，否則所有規格皆適用於所有機型。

頻率

頻率範圍

RSA503A

9 kHz 至 3 GHz

RSA507A

9 kHz 至 7.5 GHz

RSA513A

9 kHz 至 13.6 GHz

RSA518A

9 kHz 至 18.0 GHz

頻率標記讀數精確度

±(RE × MF + 0.001 × 頻距) Hz

RE：參考頻率錯誤

MF；標記頻率 [Hz]

頻率參考準確度

校準時初始準確度 (30 分鐘暖機)

±1 x 10^-6

第一年老化，典型

±1 x 10^-6 (1 年)

累積錯誤 (初始準確度 + 溫度 + 老化)，典型

3 x 10^-6 (1 年)

溫度漂移

±0.9 x 10^-6 (-10 至 60 °C)

外部參考輸入

BNC 接頭，50 Ω 額定

外部參考輸入頻率

每 1 MHz 從 1 到 20 MHz，再加上下列頻率：1.2288 MHz、2.048 MHz、2.4576 MHz、4.8 MHz、4.9152 MHz、9.8304 MHz、13 MHz 及 19.6608 MHz。

輸入訊號的寄生位準必須小於 -80 dBc (偏移小於 100 kHz) 以避免螢幕寄生。

外部參考輸入範圍

± 5 ppm

外部參考輸入位準

-10 至 +10 dBm

GNSS

鎖定至 GNSS 時的準確度¹

±0.025 ppm²

GNSS 訓練準確度，GNSS 天線中斷連接時³, ⁴

±0.025 ppm⁵

±0.08 ppm⁶

¹使用 GPS 系統進行測試。

²用於 ±0.025ppm 的穩定性，在初始拆封後，需將單位連續開機 2 至 5 天。

³使用 GPS 系統進行測試。

⁴在 GNSS 訓練後，在溫度限制內 24 小時連續運作 (請參閱附註 5 和 6)。如果自上次訓練起在 GNSS 訓練模式中運作超過 24 小時，請參閱累積錯誤規格。

⁵訓練後環境溫度變化小於 3 °C。

⁶訓練後環境溫度變化小於 10 °C。

射頻輸入

射頻輸入

射頻輸入阻抗

50 Ω

射頻 VSWR (RF Attn = 20 dB)，典型

< 1.2 (10 MHz 至 3 GHz)

< 1.5 (>3 GHz 至 7.5 GHz)

<1.9 (>7.5 GHz 至 18 GHz)

射頻 VSWR 前置放大器開啟，RSA503A 和 RSA507A，典型

< 1.5 (10 MHz 至 6 GHz，射頻 ATT=10 dB，前置放大器開啟)

< 1.7 (> 6 GHz 至 7.5 GHz，射頻 ATT=10 dB，前置放大器開啟)

<1.9 (>7.5 GHz 至 18 GHz，射頻 ATT = 10 dB，前置放大器開啟)

最大射頻輸入位準

最大直流電壓

±40 V (射頻輸入)

最大安全輸入功率

+33 dBm (射頻輸入，10 MHz 至 18.0 GHz，RF Attn ≥ 20 dB)

+13 dBm (射頻輸入，9 kHz 至 10 MHz，RF Attn ≥ 20 dB)

+20 dBm (射頻輸入，RF Attn < 20 dB)

最大安全輸入功率 (前置放大器開啟)

+33 dBm (射頻輸入，10 MHz 至 18.0 GHz，RF Attn ≥ 20 dB)

+13 dBm (射頻輸入，9 kHz 至 10 MHz，RF Attn ≥ 20 dB)

+20 dBm (射頻輸入，RF Attn < 20 dB)

最大可量測輸入功率

+30 dBm (射頻輸入，≥10 MHz 至 Fmax，RF ATT Auto)

+20 dBm (射頻輸入，<10 MHz，RF ATT Auto)

輸入射頻衰減器

0 dB 至 51 dB (1 dB 步)

振幅和射頻

振幅和射頻平坦度

參考位準設定範圍

-170 dBm 至 +40 dBm，0.1 dB 步進 (標準射頻輸入)

18 ℃ 至 28 ℃ 的頻率響應 (採用 10 dB 射頻衰減器設定)

在所有中心頻率的振幅準確度

中心頻率範圍	18 ⁰C 至 28 ⁰C
9 kHz ≤ 3.0 GHz	±0.8 dB
> 3 至 7.5 GHz (RSA507A)	±1.5 dB
>7.5 GHz 至 13.6 GHz (RSA513A/RSA518A)	±1.55 dB
>13.6 GHz 至 18.0 GHz (RSA518A)	±1.55 dB

在所有中心頻率的振幅準確度 – 前置放大器開啟 (18 ℃ 至 28 ℃，10 dB 射頻衰減器)

中心頻率範圍	18 ⁰C 至 28 ⁰C
200 kHz 至 ≤3.0 GHz	±1.0 dB
> 3 GHz 至 7.5 GHz	±1.75 dB
>7.5 GHz 至 13.6 GHz	±2.0 dB
>13.6 GHz 至 18.0 GHz	±2.0 dB

前置放大器增益

在 2 GHz 時 27 dB

在 6 GHz 時 21 dB (RSA507A)

在 10 GHz 時 25 dB (RSA513A)

在 15 GHz 時 25 dB (RSA518A)

通道響應 (振幅和相位偏差)，典型

對於以下規格，在射頻衰減器設定為 10 dB 的情況下，使用平頂加權函數可獲得最高的 CW 振幅驗證準確度。

特性		說明
量測中心頻率	頻距	振幅平坦度，典型	振幅平坦度，RMS，典型	相位線性，RMS，典型
9 kHz 至 40 MHz	≤40 MHz 1	±1.0 dB	0.60 dB
>40 MHz 至 4.0 GHz	≤ 20 MHz	±0.10 dB	0.08 dB	0.3°
>4 GHz 至 7.5 GHz	≤ 20 MHz	±0.35 dB	0.20 dB	0.7°
>7.5 GHz 至 13.6 GHz	≤ 20 MHz	±0.35 dB	0.20 dB	0.7°
>13.6 GHz 至 18.0 GHz	≤ 20 MHz	±0.35 dB	0.20 dB	0.7°
>40 MHz 至 4 GHz	≤40 MHz	±0.35 dB	0.14 dB	0.8°
>4 GHz 至 7.5 GHz	≤40 MHz	±0.40 dB	0.20 dB	1.0°
>7.5 GHz 至 13.6 GHz	≤40 MHz	±0.60 dB	0.40 dB	1.5°
>13.6 GHz 至 18.0 GHz	≤40 MHz	±0.60 dB	0.40 dB	1.5°

¹頻距範圍不得超過儀器的最低頻率限制

觸發

觸發/同步輸入，典型

電壓範圍：TTL，0.0 V 至 5.0 V

觸發位準（施密特觸發器）：

正向臨界值電壓：最低 1.6 V，最高 2.1 V

負向臨界值電壓：最低 1.0 V，最高 1.35 V

阻抗：10 k 歐姆（肖特基鉗位達 0 V，+3.4 V）

外部觸發時序不確定性

>20 MHz 至 40 MHz 擷取頻寬：±250 ns

擷取頻寬降低時，不確定性會增加。

功率觸發

功率觸發，典型

範圍：從參考位準 0 dB 至 -50 dB，適用於觸發位準 > 30 dB（高於基準雜訊）。

類型：上升邊緣或下降邊緣

觸發再準備時間：≤ 100 μsec

功率觸發位置時序不確定性

>20 MHz 至 40 MHz 擷取頻寬：±250 ns

擷取頻寬降低時，不確定性會增加。

功率觸發位準精確度

在調整過之中心頻率的 CW 訊號為 ±1.5 dB，適用於觸發位準 > 30 dB（高於基準雜訊）。

此規格是 SA 模式之整體振幅精確度不確定性的額外規格。

雜訊和失真

三階 IM 攔截 (TOI)

在 2.130 GHz 時為 +14 dBm

三階 IM 攔截 (TOI)，

前置放大器關閉，典型

+17 dBm (9 kHz 至 25 MHz)

+15 dBm (25 MHz 至 3 GHz)

+15 dBm (3 GHz 至 4 GHz，RSA507A)

+10 dBm (4 GHz 至 7.5 GHz，RSA507A)

+15 dBm (7.5 GHz 至 CF 最大值 GHz，RSA513A/RSA518A)

前置放大器開啟，典型

-20 dBm (9 kHz 至 25 MHz)

-15 dBm (25 MHz 至 3 GHz)

-15 dBm (3 GHz 至 4 GHz，RSA507A)

-20 dBm (4 GHz 至 7.5 GHz，RSA507A)

-15 dBm (7.5 GHz 至 CF 最大值，RSA513A/RSA518A)

三階相互調變失真

在 2.130 GHz 時為 -78 dBc

在射頻輸入時每個訊號位準 -25 dBm。2 MHz 音調隔離。衰減 = 0，參考位準 = -20 dBm。

三階相互調變失真

前置放大器關閉，典型

< -70 dBc (10 kHz 至 25 MHz)

< -80 dBc (25 MHz 至 3 GHz)

< -80 dBc (3 GHz 至 4 GHz，RSA507A)

< -70 dBc (4 GHz 至 7.5 GHz，RSA507A)

< -80 dBc (7.5 GHz 至 CF 最大值，RSA513A/RSA518A)

在射頻輸入時每個訊號位準 -25 dBm。2 MHz 音調隔離。衰減 = 0，參考位準 = -20 dBm。

前置放大器開啟，典型

< -70 dBc (9 kHz 至 25 MHz)

< -80 dBc (25 MHz 至 3 GHz)

< -80 dBc (3 GHz 至 4 GHz，RSA507A)

< -70 dBc (4 GHz 至 7.5GHz，RSA507A)

< -80 dBc (7.5 GHz 至 CF 最大值，RSA513A/RSA518A)

在射頻輸入時每個訊號位準 -55 dBm。2 MHz 音調隔離。衰減 = 0，參考位準 = -50 dBm。

第二諧波失真，典型

第二諧波失真

< -75 dBc (40 MHz 至 1.5 GHz)

< -75 dBc (1.5 GHz 至 3.75 GHz，RSA507A)

<-75 dBc (3.75 GHz 至 6.8 GHz，RSA513A)

<-75 dBc (6.8 GHz 至 9 GHz，RSA518A)

第二諧波失真，前置放大器開啟

< - 60 dBc (40 MHz 至 15.9 GHz)，輸入頻率

第二諧波失真攔截 (SHI)

+35 dBm (40 MHz 至 1.5 GHz)

+35 dBm (1.5 GHz 至 9 GHz)

第二諧波失真攔截 (SHI)，前置放大器開啟

+5 dBm (40 MHz 至 15.9 GHz)，輸入頻率

顯示平均雜訊位準 (DANL)

(正規化為 1 Hz RBW，採用對數平均偵測器)

使用 RSA503A 與 RSA507A：

頻率範圍	前置放大器開啟	前置放大器開啟，典型	前置放大器關閉，典型
500 kHz 至 1 MHz	-138 dBm/Hz	-145 dBm/Hz	-130 dBm/Hz
1 MHz 至 25 MHz	-153 dBm/Hz	-158 dBm/Hz	-130 dBm/Hz
>25 MHz 至 1 GHz	-161 dBm/Hz	-164 dBm/Hz	-141 dBm/Hz
>1 GHz 至 2 GHz	-159 dBm/Hz	-162 dBm/Hz	-141 dBm/Hz
>2 GHz 至 3 GHz	-156 dBm/Hz	-159 dBm/Hz	-138 dBm/Hz
>3 GHz 至 4 GHz，RSA507A	-153 dBm/Hz	-156 dBm/Hz	-138 dBm/Hz
>4 GHz 至 6 GHz，RSA507A	-159 dBm/Hz	-162 dBm/Hz	-147 dBm/Hz
>6 GHz 至 7.5 GHz，RSA507A	-155 dBm/Hz	-158 dBm/Hz	-145 dBm/Hz

使用 RSA513A 與 RSA518A：

頻率範圍	前置放大器開啟	前置放大器開啟，典型
500 kHz 至 1 MHz	-138 dBm/Hz	-145 dBm/Hz
1 MHz 至 25 MHz	-153 dBm/Hz	-158 dBm/Hz
>25 MHz 至 1 GHz	-158 dBm/Hz	-161 dBm/Hz
>1 GHz 至 2 GHz	-156 dBm/Hz	-159 dBm/Hz
>2 GHz 至 2.75 GHz	-153 dBm/Hz	-157 dBm/Hz
>2.75 GHz 至 4 GHz	-149 dBm/Hz	-152 dBm/Hz
>4 GHz 至 6 GHz	-155 dBm/Hz	-159 dBm/Hz
>6 GHz 至 7.5 GHz	-151 dBm/Hz	-155 dBm/Hz
>7.5 GHz 至 14 GHz	-161 dBm/Hz	-165 dBm/Hz
>14 GHz 至 14.8 GHz	-159 dBm/Hz	-165 dBm/Hz
>14.8 GHz 至 15.2 GHz	-157 dBm/Hz	-161 dBm/Hz
>15.2 GHz 至 17.65 GHz	-159 dBm/Hz	-165 dBm/Hz
>17.65 GHz 至 18.0 GHz	-157 dBm/Hz	-161 dBm/Hz

相位雜訊

相位雜訊

偏移	10 kHz	100 kHz	1 MHz
1 GHz CF	-94 dBc/Hz	-94 dBc/Hz	-116 dBc/Hz
10 MHz，典型 (RSA503A、RSA507A)	-120 dBc/Hz	-124 dBc/Hz	-124 dBc/Hz
1 GHz CF (典型值)	-97 dBc/Hz	-98 dBc/Hz	-121 dBc/Hz
2 GHz CF (典型值)	-96 dBc/Hz	-97 dBc/Hz	-120 dBc/Hz
6 GHz CF，典型 (RSA507A)	-94 dBc/Hz	-96 dBc/Hz	-120 dBc/Hz
10 GHz，典型 (RSA513A、RSA518A)	-89 dBc/Hz	-90 dBc/Hz	-113 dBc/Hz
15 GHz，典型 (RSA513A、RSA518A)	-86 dBc/Hz	-87 dBc/Hz	-110 dBc/Hz

寄生響應

殘餘寄生響應 (參考 = -30 dBm，RBW = 1 kHz)

<-75 dBm (500 kHz 至 60 MHz)，典型

<-85 dBm (>60 MHz 至 80 MHz)，典型

<-100 dBm (>80 MHz 至 CF 最大值)，典型

(例外：<-90 dBm (13.78 GHz 至 13.94 GHz))

訊號的寄生響應 (影像抑制)

< -65 dBc (適用於 RSA513/518A) (10 kHz 至 CF 最大值，Ref= -20 dBm，Atten = 10 dB，射頻輸入位準 = -20 dBm，RBW = 10 Hz)

< -63 dBc (適用於 RSA503A/507A) (10 kHz 至 CF 最大值，Ref= -20 dBm，Atten = 10 dB，射頻輸入位準 = -20 dBm，RBW = 10 Hz)

訊號在 CF 時的寄生響應

位移 ≥ 1 MHz

頻率	頻距 ≤40 MHz，掃描頻距 >40 MHz
		典型
1 MHz - 100 MHz	--	-75 dBc
100 MHz - 3 GHz	-72 dBc	-75 dBc
3 GHz - 7.5 GHz (RSA507A)	-72 dBc	-75 dBc
7.5 GHz 至 13.6 GHz (RSA513A/RSA518A)	-72 dBc	-75 dBc
13.6 GHz 至 18.0 GHz (RSA518A)	-72 dBc	-75 dBc

訊號在 CF 時的寄生響應

(150 kHz ≤ 位移 <1 MHz，頻距=2 MHz)：

頻率	典型
1 MHz - 100 MHz	-70 dBc
100 MHz - 3 GHz	-70 dBc
3 GHz - 7.5 GHz (RSA507A)	-70 dBc
7.5 GHz - 13.6 GHz (RSA513A/RSA518A)	-64 dBc
13.6 GHz - 18.0 GHz (RSA518A)	-64 dBc

訊號在非 CF 時的寄生響應，典型

頻率	頻距 ≤40 MHz，掃描頻距 >40 MHz
1 MHz – 25 MHz (低頻頻相)	< -73 dBc
25 MHz – 3 GHz	< -73 dBc
3 GHz – 7.5 GHz (RSA507A)	< -73 dBc
7.5 GHz - 13.6 GHz (RSA513A/RSA518A)	< -73 dBc
13.6 GHz - 18.0 GHz (RSA518A)	< -73 dBc

訊號在半 IF 時的寄生響應¹

< 75 dBc，(CF：30 MHz 至 CF 最大值，Ref = -20 dBm，Atten = 10 dB，RBW = 10 Hz，頻距 = 10 kHz)

訊號頻率 = 2310 MHz，射頻輸入位準 = -20 dBm

¹這是在 IF 頻率一半時的輸入訊號。

本機振盪器饋通至輸入接頭，典型

< -70 dBm，前置放大器關閉。

< -90 dBm，前置放大器開啟。

衰減器 = 10 dB。

擷取

IF 頻寬

40 MHz。

類比/數位轉換器

14 位元，112 Ms/s。

即時 IF 擷取資料

112 Ms/s，16 位元整數取樣。

ACLR

格式

GPS/GLONASS/BeiDou

GPS 天線功率

3 V，最高 100 mA

首次修正時間，最大值

鎖定時間範圍從 2 秒 (熱機) 至 46 秒 (冷機啟動)。

-130 dBm 輸入訊號功率。

水平位置精確度

GPS：2.6 m

Glonass：2.6 m

BeiDou：10.2 m

GPS + Glonass：2.6 m

GPS + BeiDou：2.6 m

測試條件：24 小時靜態、-130 dBm、全功率

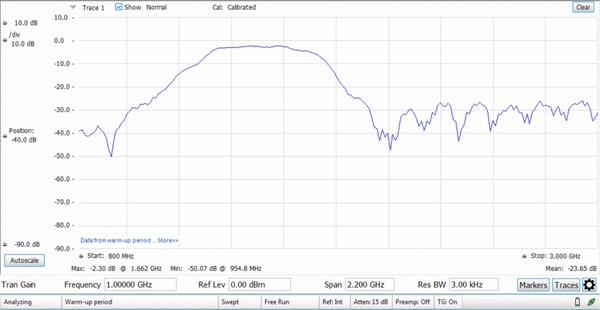

追蹤產生器（選項 04）

追蹤產生器 (選項 04)

頻率範圍

10 MHz 至 3 GHz (RSA503)

10 MHz 至 7.5 GHz (RSA507A/513A/518A)

掃描速度，典型平均值

0.192 秒/掃描，101 點，50 kHz RBW，980 至 1020 MHz 掃描 (每點 1.9 毫秒)

使用 Dell Latitude E5540，i7，Windows®7 專業版測量。傳輸增益顯示是螢幕上的唯一量測。

頻率解析度

100 Hz

TG 輸出接頭

N 型

VSWR

< 1.8:1，10 MHz 至 7.5 GHz，-20 dBm 輸出位準

最大輸出功率

-3 dBm，10 MHz 至 7.5 GHz

輸出功率位準設定範圍

40 dB，10 MHz 至 7.5 GHz

輸出功率位準步進大小

1 dB，10 MHz 至 7.5 GHz

輸出功率位準步進大小準確度

± 0.5 dB

諧波

< -22 dBc，≥20 MHz

非諧波寄生

< -30 dBc；寄生 < 2 GHz (從 TG 輸出頻率)

< -25 dBc；寄生 ≥ 2 GHz (從 TG 輸出頻率)

避免損壞的反向功率

40 Vdc，+20 dBm 射頻

SignalVu-PC 標準量測和效能

隨附量測。

通用訊號分析
頻譜分析儀	頻距從 1 kHz 至 18.0 GHz 三個軌跡，以及數學和頻譜圖軌跡 五個標記，以及功率、相對功率、整合功率、功率密度和 dBc/Hz 函數
DPX 頻譜/頻譜圖	在高達 40 MHz 的頻距內即時顯示頻譜，並對最短 15 微秒的訊號具有 100% 攔截機率
振幅、頻率、相位與時間，射頻 I 和 Q 與時間	基本向量分析功能
時間概要/導航	輕鬆設定擷取及分析時間，在多個領域進行深度分析
頻譜圖	使用 2D 和 3D 瀑布式顯示分析和再分析您的訊號
AM/FM 監聽	聽取和記錄至檔案，FM 和 AM 訊號
類比調變分析
AM、FM、PM 分析	量測關鍵 AM、FM、PM 參數
射頻量測

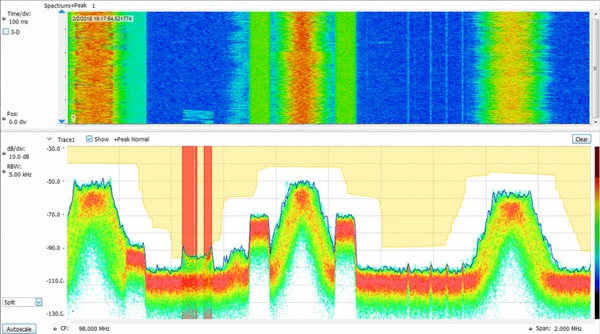

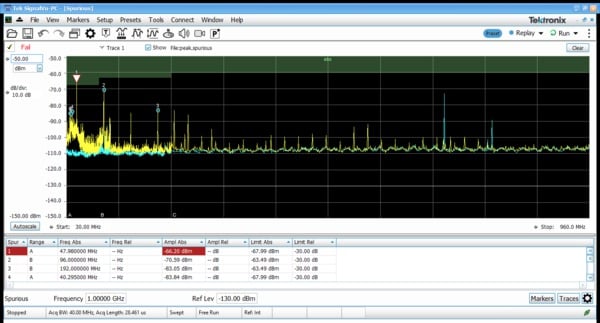

寄生量測	使用者定義的限制線和區域可提供跨儀器整個範圍的自動頻譜違反測試。可儲存和叫出四條軌跡；CISPR 準峰值和平均值檢測器可與選項 SVQP 搭配使用。
頻譜發射遮罩	使用者定義或標準特定的遮罩
佔用頻寬	量測 99% 的電源，-xdB 低點
通道功率和 ACLR	可變通道和鄰近/備用通道參數
MCPR	精密、靈活的多通道功率量測
CCDF	互補累積分佈函數可繪製訊號位準中的統計變化

SignalVu-PC/RSA507A 關鍵特性

最大頻距

40 MHz 即時

9 kHz - 3 GHz 掃描 (RSA503A)

9 kHz - 7.5 GHz 掃描 (RSA507A)

9 kHz - 13.6 GHz 掃描 (RSA513A)

9 kHz - 18.0 GHz 掃描 (RSA518A)

最大擷取時間

2.0 s

最小 IQ 解析度

17.9 ns (擷取頻寬 = 40 MHz)

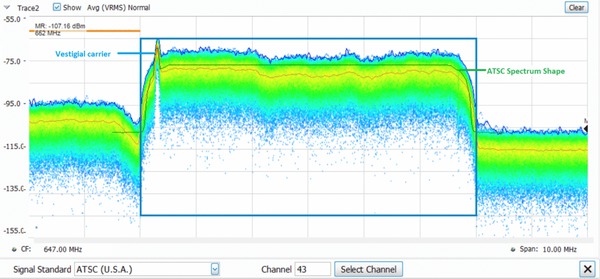

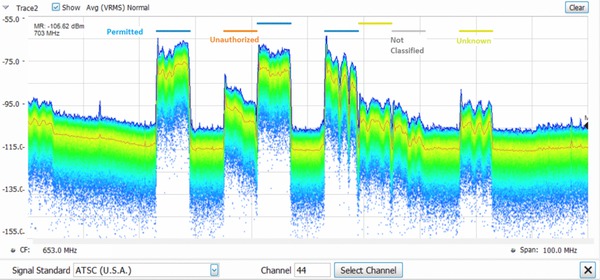

調諧表

下列各項均有以標準式通道形式呈現頻率選擇的表格。

行動標準系列：AMPS、NADC、NMT-450、PDC、GSM、CDMA、CDMA-2000、1xEV-DO WCDMA、TD-SCDMA、LTE、WiMax

非授權短程：802.11a/b/j/g/p/n/ac、藍牙

無線電話：DECT、PHS

廣播：AM、FM、ATSC、DVBT/H、NTSC

行動無線電、呼叫器、其他：GMRS/FRS、iDEN、FLEX、P25、PWT、SMR、WiMax

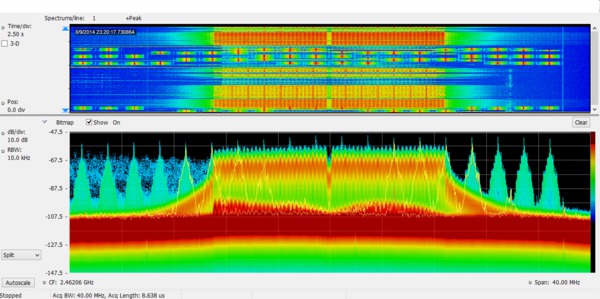

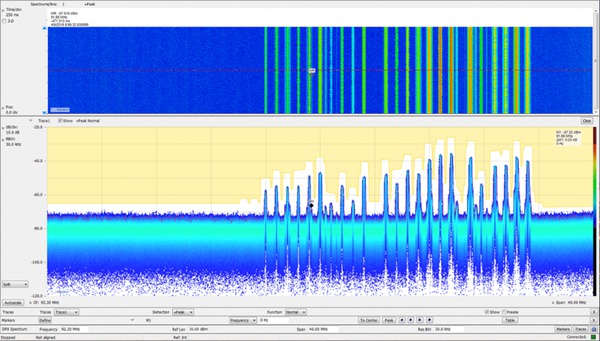

DPX 頻譜顯示

頻譜處理速率 (RBW = 自動，軌跡長度 801)

每秒 ≤10,000 個頻譜

DPX 點陣圖解析度

垂直 201 像素 x 水平 801 像素

DPX 頻譜圖最小時間解析度¹

1 毫秒

每秒 ≤10,000 個 (與頻距無關)

標記資訊

振幅、頻率、訊號密度

100% 攔截率 (POI) 的最小訊號持續時間，典型

15 微秒 (μs)，可達 40 MHz 頻距

頻距範圍 (連續處理)

1 kHz 至 40 MHz

頻距範圍 (掃描)

可達儀器的最大頻率範圍

每步進駐留時間

50 ms 至 100 s

軌跡處理

色階點陣圖，+峰值、-峰值、平均

軌跡長度

801，2401，4001，10401

RBW 範圍

1 kHz 至 4.99 MHz

¹由於程式是在 Microsoft Windows™ 作業系統上執行，其執行時間不具決定性，所以當主機因其他處理任務而負載過重時將可能無法達到此規格。

DPX 頻譜圖顯示

軌跡偵測

+峰值、-峰值、平均 (V_RMS)

軌跡長度，記憶體深度

801 (60,000 個軌跡)

2401 (20,000 個軌跡)

4001 (12,000 個軌跡)

每條線的時間解析度

1 ms 至 6400 s，使用者可選

頻譜和寄生訊號顯示

軌跡

3 個軌跡 + 1 個數學軌跡 + 1 個來自頻譜圖的軌跡以用於頻譜顯示；4 個軌跡用於寄生訊號顯示

軌跡函數

標準、平均 (VRMS)、最大保持、最小保持、對數平均

檢測器

平均 (VRMS)、記錄的平均值、CISPR 峰值、+峰值、僅限頻譜的樣本 -峰值；啟用選項 SVQP 後、CISPR 準峰值和平均

頻譜軌跡長度

801、2401、4001、8001、10401、16001、32001 和 64001 個點

RBW 範圍

適用於頻譜顯示的 1.18 Hz 至 8 MHz

類比調變分析（標準）

AM 解調變精確度，典型

±2%

中心 0 dBm 輸入，載波頻率 1 GHz，1 kHz/5 kHz 輸入/調變頻率，10% 至 60% 調變深度

0 dBm 輸入功率位準，參考位準 = 10 dBm，Atten=Auto

FM 解調變精確度，典型

±1% 頻距

中心 0 dBm 輸入，載波頻率 1 GHz，400 Hz/1 kHz 輸入/調變頻率

0 dBm 輸入功率位準，參考位準 = 10 dBm，Atten=Auto

PM 解調變精確度，典型

±3% 量測頻寬

中心 0 dBm 輸入，載波頻率 1 GHz，1 kHz/5 kHz 輸入/調變頻率

0 dBm 輸入功率位準，參考位準 = 10 dBm，Atten=Auto

SignalVu-PC 應用程式效能摘要

AM/FM/PM 和直接音訊量測 (SVAxx-SVPC)

載波頻率範圍 (適用於調變和音訊量測)

(1/2 × 音訊分析頻寬) 至最大輸入頻率

最大音訊頻距

10 MHz

FM 量測 (調變指數 >0.1)

載波功率，載波頻率誤差，音訊頻率，偏差 (+峰值、-峰值、峰值-峰值/2、RMS)，SINAD，調變失真，S/N，總諧波失真，總非諧波失真，雜音和雜訊

AM 量測

載波功率，音訊頻率，調變深度 (+峰值、-峰值、峰值-峰值/2、RMS)，SINAD，調變失真，S/N，總諧波失真，總非諧波失真，雜音和雜訊

PM 量測

載波功率，載波頻率誤差，音訊頻率，偏差 (+峰值、-峰值、峰值-峰值/2、RMS)，SINAD，調變失真，S/N，總諧波失真，總非諧波失真，雜音和雜訊

音訊濾波器

低通，kHz：0.3、3、15、30、80、300 和使用者輸入，可達 0.9 倍的音訊頻寬

高通，Hz：20、50、300、400 和使用者輸入，可達 0.9 倍的音訊頻寬

標準：CCITT、C-Message

去強 (μs)：25、50、75、750 和使用者輸入

檔案：使用者供應的振幅/頻率對.TXT 或 .CSV 檔案。最大 1000 對

效能特性，典型	條件：除非另有描述，否則將提供下列效能值： 調變速率 = 5 kHz AM 深度：50% PM 偏差 0.628 弧度
	FM	AM	PM	條件
載波功率準確度	請參考儀器振幅準確度
載波頻率準確度	± 0.5 Hz + (發射器頻率 × 參考頻率錯誤)	請參考儀器頻率準確度	± 0.2 Hz + (發射器頻率 × 參考頻率錯誤)	FM 偏差：5 kHz / 100 kHz
調變深度準確度	NA	± 0.2%+ (0.01 * 量測值)	NA	掃描率：5 kHz 深度：50%
偏差準確度	±(1% × (速率 + 偏差) +50 Hz)	NA	± 100% * (0.01 + (量測速率/1 MHz))	FM 偏差：100 kHz
速率準確度	± 0.2 Hz	± 0.2 Hz	± 0.2 Hz	FM 偏差：5 kHz / 100 kHz
殘餘 THD	0.10%	0.16%	0.1%	FM 偏差：5 kHz / 100 kHz 掃描率：1 kHz
殘餘 SINAD	43 dB	56 dB	40 dB	FM 偏差 5 kHz FM 偏差 100 kHz 掃描率：1 kHz

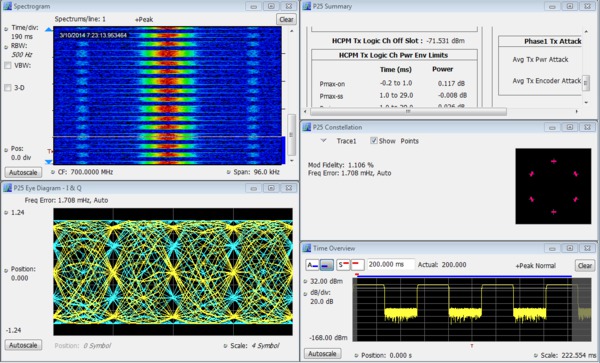

APCO P25 量測應用 (SV26xx-SVPC)

量測

射頻輸出功率，操作頻率準確度，調變發射頻譜，意外發射寄生，相鄰通道功率比，頻率偏差，調變完整性，頻率誤差，眼狀圖，符號表，符號速率精確度，發射器功率和編碼器攻擊時間，發射器的傳輸量延遲，頻率偏差與時間，功率與時間，暫態訊號頻率行為，HCPM 發射器邏輯通道峰值相鄰通道功率比，HCPM 發射器邏輯通道關閉插槽電源，HCPM 發射器邏輯通道功率包絡，HCPM 發射器邏輯通道時間校準，交叉相關標記

調變完整性，典型

C4FM ≤ 1.0%

HCPM ≤ 0.5%

HDQPSK ≤ 0.25%

針對最佳的調變保真度最佳化輸入訊號位準。

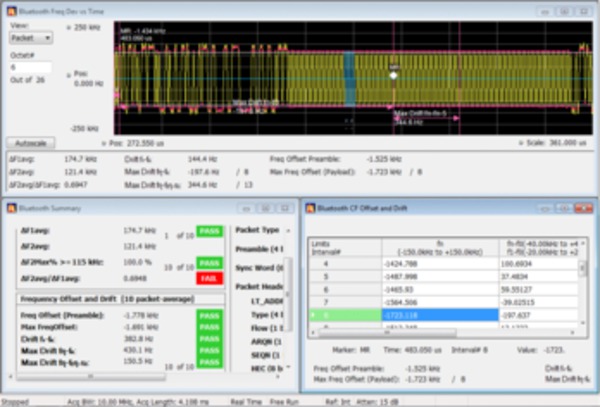

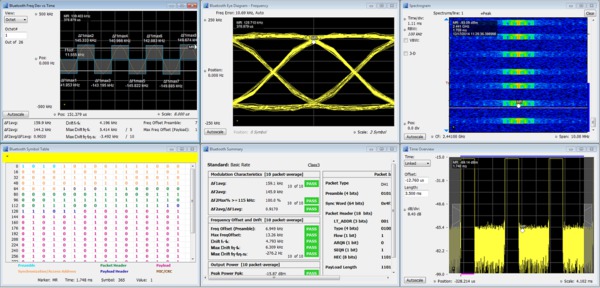

藍牙量測應用程式 (SV27xx-SVPC 和 SV31xx-SVPC)

支援標準

Bluetooth® 4.2 Basic Rate、Bluetooth® 4.2 Low Energy、Bluetooth® 4.2 Enhanced Data Rate。啟用 SV31 後的 Bluetooth® 5。

量測

峰值功率、平均功率、鄰近通道功率或頻帶內發射遮罩、-20 dB 頻寬、頻率誤差、調變特性，包括 ΔF1avg (11110000)、ΔF2avg (10101010)、ΔF2 > 115 kHz、ΔF2/ΔF1 比率、頻率偏差與時間，以及封包和八隅級量測資訊、載波頻率 f0、頻率偏移 (前導信號和負載)、最大頻率偏移、頻率漂移 f₁-f₀、最大漂移率 f_n-f₀ 和 f_n-f_n-5、中心頻率偏移表和頻率漂移表、彩色編碼符號表、封包標頭編碼資訊、眼圖、星狀圖

輸出功率 (BR 和 LE)、一辦平均值

支援量測：平均功率、峰值功率

位準不確定性：請參考儀器振幅和平坦度規格

量測範圍：訊號強度 > –70 dBm

調變特性、典型平均值

支援量測：ΔF₁平均、ΔF₂平均、ΔF₂平均/ ΔF₁平均、ΔF₂最大 %>=115kHz (Basic Rate)、ΔF₂最大 %>=115kHz (Low Energy)

偏差範圍：±280 kHz

偏差不確定性 (0 dBm)：

<2 kHz¹+ 儀器頻率不確定性 (Basic Rate)

<3 kHz¹+ 儀器頻率不確定性 (Low Energy)

量測範圍：額定通道頻率 ±100 kHz

初始載波頻率公差 (ICFT) (BR 和 LE)，典型平均值

量測不確定性 (0 dBm)：<1 kHz²+ 儀器頻率不確定性

量測範圍：額定通道頻率 ±100 kHz

載波頻率漂移 (BR 和 LE)，典型平均值

支援量測：最大頻率偏移、漂移 f₁- f₀、最大漂移 fn-f₀、最大漂移 fn-f_n-5(BR 和 LE 50 μs)

量測不確定性：<1 kHz + 儀器頻率不確定性

量測範圍：額定通道頻率 ±100 kHz

頻帶內發射 (ACPR) (BR 和 LE)

位準不確定性：請參考儀器振幅和平坦度規格

¹額定功率位準為 0 dBm 時

²額定功率位準為 0 dBm 時

通用數位調變分析 (SVMxx-SVPC)

調變格式

BPSK、QPSK、8PSK、16QAM、32QAM、64QAM、128QAM、256QAM、π/2DBPSK、DQPSK、π/4DQPSK、D8PSK、D16PSK、SBPSK、OQPSK、SOQPSK、16-APSK、32-APSK、MSK、GFSK、CPM、2FSK、4FSK、8FSK、16FSK、C4FM

分析週期

高達 163,500 個樣本

量測濾波器

Root Raised Cosine，Raised Cosine，Gaussian，Rectangular，IS-95 TX_MEA，IS-95 Base TXEQ_MEA，無

參考濾波器

Gaussian，Raised Cosine，Rectangular，IS-95 REF，無

濾波器滾降係數

α：0.001 至 1，以 0.001 步進為單位

量測

星狀圖，Demod I&Q 與時間，誤差向量振幅 (EVM) 與時間，眼狀圖，頻率偏差與時間，振幅誤差與時間，相位誤差與時間，訊號品質，符號表，Trellis Diagram

最高符號速率

每秒 240 M 符號

調變訊號必須完全包含於擷取頻寬內

自適應等化器

Linear、Decision-Directed、Feed-Forward (FIR) 等化器，具有係數適應性和可調節的收斂速度。支援調變類型 BPSK、QPSK、OQPSK、π/2-DBPSK、π/4-DQPSK、8-PSK、8-DSPK、16-DPSK、16/32/64/128/256-QAM、16/32-APSK

QPSK 殘餘 EVM (中心頻率 = 2 GHz)，典型平均值

0.6 % (100 kHz 符號速率)

0.8 % (1 MHz 符號速率)

0.8 % (10 MHz 符號速率)

0.8 % (30 Mhz 符號速率)

400 個符號量測長度，20 個平均值，標準化參考 = 最大符號振幅

256 QAM 殘餘 EVM (中心頻率 = 2 GHz)，典型平均值

0.6 % (10 Mhz 符號速率)

0.7% (30 Mhz 符號速率)

400 個符號量測長度，20 個平均值，標準化參考 = 最大符號振幅

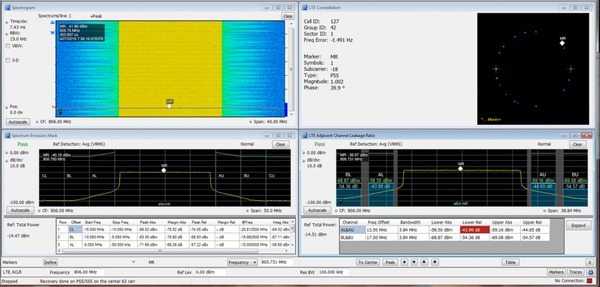

LTE 下行鏈路射頻量測 (SV28xx-SVPC)

支援標準

3GPP TS 36.141 版本 12.5

支援框格式

FDD 和 TDD

支援量測和顯示

相鄰通道洩漏功率比 (ACLR)、頻譜發射遮罩 (SEM)、通道功率、佔據頻寬、功率對時間顯示 TDD 訊號發射器關斷功率、LTE 星狀圖提供包含 Cell ID、Group ID、Sector ID、RS (參考訊號) 功率和頻率誤差的主同步訊號和次同步訊號。

ACLR 和 E-UTRA 頻段 (典型，含雜訊修正)

第一相鄰通道 60 dB (RSA507A)

第二相鄰通道 62 dB (RSA507A)

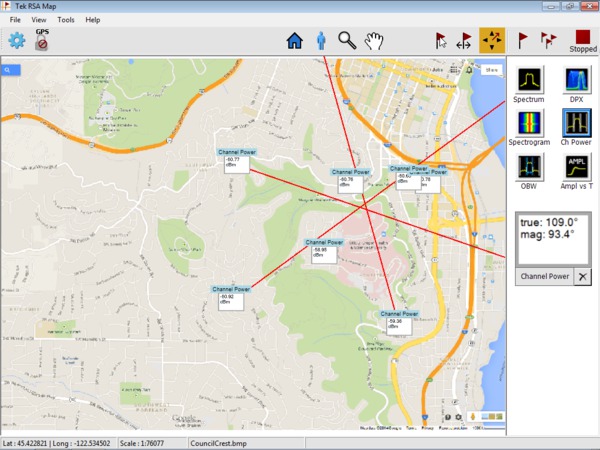

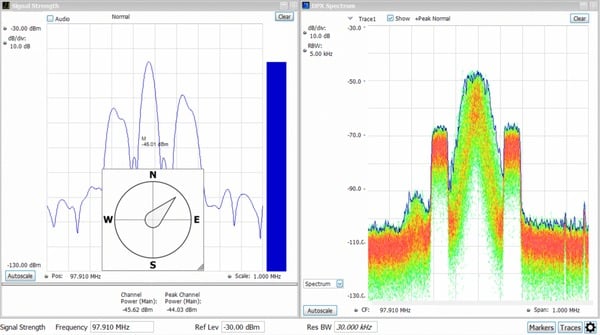

映射 (MAPxx-SVPC)

支援的映射類型

Pitney Bowes MapInfo (*.mif)、點陣圖 (*.bmp)、開放街圖 (.osm)

儲存量測結果

量測資料檔案（匯出結果）

用於量測的映射檔案

Google Earth KMZ 檔案

可召回的結果檔案（軌跡和設定檔案）

MapInfo 相容的 MIF/MID 檔案

脈波量測 (SVPxx-SVPC)

量測 (額定值)

Pulse-Ogram™ 多段擷取的瀑布式顯示分析，搭配振幅與時間以及每個脈波的頻譜。脈波頻率，差值頻率，平均開啟功率，峰值功率，平均傳輸功率，脈波寬度，上升時間，下降時間，重複間隔 (秒)，重複間隔 (Hz)，工作因數 (%)，工作因數 (比率)，漣波 (%)，浮動 (dB)，浮動 (%)，過衝 (dB)，過衝 (%)，脈波與參考脈波頻率差異，脈波與參考脈波相位差異，脈波與脈波頻率差異，脈波與脈波相位差異，RMS 頻率誤差，最大頻率誤差，RMS 相位誤差，最大相位誤差，頻率偏差，相位偏差，脈衝回應 (dB)，脈衝回應 (時間)，時間戳記。

檢測的最小脈波寬度，典型

150 ns

18 °C 至 28 °C 的平均「開啟」功率，典型

±0.4 dB + 絕對振幅準確度

脈波 300 ns 寬度 (或更大)，工作週期 .5 至 .001，S/N 比率 ≥ 30 dB

工作因數，典型

±0.2% 讀值

脈波 450 ns 寬度 (或更大)，工作週期 .5 至 .001，S/N 比率 ≥ 30 dB

平均傳輸的功率，典型

±0.5 dB + 絕對振幅準確度

脈波 300 ns 寬度 (或更大)，工作週期 .5 至 .001，S/N 比率 ≥ 30 dB

峰值脈波功率，典型

±1.2 dB + 絕對振幅準確度

脈波 300 ns 寬度 (或更大)，工作週期 .5 至 .001，S/N 比率 ≥ 30 dB

脈波寬度，典型

±0.25% 讀值

脈波 450 ns 寬度 (或更大)，工作週期 .5 至 .001，S/N 比率 ≥ 30 dB

播放已記錄的訊號 (SV56)

播放檔案類型

RSA306、RSA500 或 RSA600 記錄的 R3F

記錄檔案頻寬

40 MHz

檔案播放控制

一般：播放、停止、離開播放

位置：可設定從 0-100% 的播放開頭/結尾點

略過：定義高達 73 μs 至 99% 的略過檔案大小

即時率：以記錄時間的 1:1 速率播放

迴圈控制：播放一次或循環播放

記憶體需求

訊號記錄需要 300 MB/s 寫入速率的儲存空間。以即時率播放已記錄檔案需要 300 MB/s 讀取速率的儲存空間。

WLAN 量測，802.11a/b/g/j/p (SV23xx-SVPC)

量測

WLAN 功率與時間；WLAN 符號表；WLAN 星狀圖；頻譜發射遮罩；誤差向量振幅 (EVM) 與符號（或時間），與副載波（或頻率）；振幅誤差與符號（或時間），與副載波（或頻率）；相位誤差與符號（或時間），與副載波（或頻率）；通道頻率回應與符號（或時間），與副載波（或頻率）；頻譜平坦度與符號（或時間），與副載波（或頻率）

殘餘 EVM - 802.11a/g/j/p (OFDM)，64-QAM，典型

2.4 GHz，20 MHz BW：-39 dB

5.8 GHz，20 MHz BW：-38 dB

針對最佳的 EVM 最佳化輸入訊號位準，20 個資料組的平均 ≥16 符號（每組）

殘餘 EVM - 802.11b，CCK-11，典型

2.4 GHz，11 Mbps： 1.3 %

針對最佳的 EVM 最佳化輸入訊號位準，1,000 個晶片的平均，BT = .61

WLAN 量測 802.11n (SV24xx-SVPC)

量測

WLAN 功率與時間；WLAN 符號表；WLAN 星狀圖；頻譜發射遮罩；誤差向量振幅 (EVM) 與符號（或時間），與副載波（或頻率）；振幅誤差與符號（或時間），與副載波（或頻率）；相位誤差與符號（或時間），與副載波（或頻率）；通道頻率回應與符號（或時間），與副載波（或頻率）；頻譜平坦度與符號（或時間），與副載波（或頻率）

EVM 效能 - 802.11n，64-QAM，典型

2.4 GHz，40 MHz BW：-38 dB

5.8 GHz，40 MHz BW：-38 dB

針對最佳的 EVM 最佳化輸入訊號位準，20 個資料組的平均 ≥16 符號（每組）

WLAN 量測 802.11ac (SV25xx-SVPC)

量測

WLAN 功率與時間；WLAN 符號表；WLAN 星狀圖；頻譜發射遮罩；誤差向量振幅 (EVM) 與符號（或時間），與副載波（或頻率）；振幅誤差與符號（或時間），與副載波（或頻率）；相位誤差與符號（或時間），與副載波（或頻率）；通道頻率回應與符號（或時間），與副載波（或頻率）；頻譜平坦度與符號（或時間），與副載波（或頻率）

EVM 效能 - 802.11ac，256-QAM，典型

5.8 GHz，40 MHz BW：-38 dB

針對最佳的 EVM 最佳化輸入訊號位準，20 個資料組的平均 ≥16 符號（每組）

EMC 預相容性與疑難排解 (EMCVUxx-SVPC)

標準

EN55011、EN55012、EN55013、EN55014、EN55015、EN55025、EN55032、EN60601、DEF STAN、FCC Part 15、FCC Part18、MIL-STD 461G

功能

EMC-EMI 顯示，設定配件與限制線、審視、諧波標誌、位準目標、比較軌跡、量測周圍、報告產生、重新量測場所的精靈

偵測器

+Peak、Avg, Avg (of logs)、Avg (VRMS)、CISPR QuasiPeak、CISPR 峰值、CISPR 平均值、CISPR 記錄平均值、MIL +Peak、DEF STAN 平均值、DEF STAN 峰值

限制線

至少 3 個限制線具有相應的邊限

解析度頻寬

設定每個標準或使用者可定義

停留時間

設定每個標準或使用者可定義

報告格式

PDF、HTML、MHT、RTF、XLSX、影像檔案格式

配件類型

天線、近場探棒、纜線、放大器、限制器、衰減器、濾波器、其他

修正格式

增益/損失常數、增益/損失表格、天線係數

軌跡

儲存/叫出至少 5 個軌跡，數學軌跡 (trace1 減去 trace2)，周圍軌跡

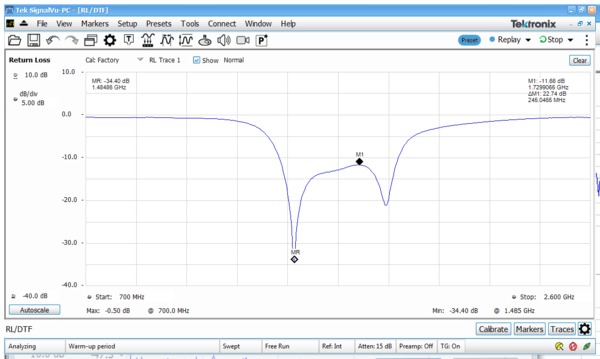

回波損耗、斷點距離和纜線損耗量測

量測

回波損耗、纜線損耗、斷點距離 (DTF)

頻率範圍

10 MHz 至 3 GHz (RSA503A)

10 MHz 至 7.5 GHz (RSA507A/513A/518A)

掃描速度¹

5 ms/點，回波損耗量測

5 ms/點，斷點距離量測

5 ms/點，纜線損耗量測

頻率解析度

500 Hz

回波損耗量測錯誤

回波損耗 0 至 15 dB：±0.5 dB

回波損耗 15 至 25 dB：±1.5 dB

回波損耗 25 至 35 dB：±4.0 dB

14 dB 回波損耗的回波損耗量測錯誤

10 MHz 至 6.8 GHz 時為 ±1.5 dB

6.8 GHz 至 7.5 GHz 時為 ±3.0 dB

回波損耗量測範圍

50 dB

干擾耐受性

下列條件規格內的回波損耗量測誤差：

測量點的 800 kHz 以內的 +5 dBm 干擾功率

測量點向外超過 800 kHz 的 +5 dBm 干擾功率

(高功率測試層級。準確度評估中不含干擾源。)

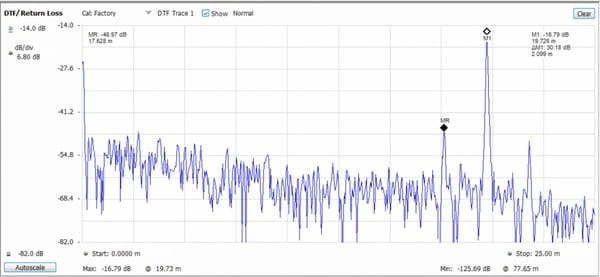

斷點距離範圍

支援 1500 公尺或 15 dB 單向纜線損耗，使用者定義

最大範圍是纜線速度因數和頻率步階大小的函數，如下所示：

其中：

V_p= 相對於光速的纜線速度因數

c = 光速 (公尺/秒)

F_start= 掃描開始頻率 (Hz)

F_stop= 掃描停止頻率 (Hz)

N = 掃描點數

斷點距離解析度

RSA503A，(RG-58Vp=0.66)：0.03 公尺 (使用者可定義)

RSA507A，(RG-58Vp=0.66)：0.01 公尺 (使用者可定義)

最小解析度是纜線速度因數和頻率步階大小的函數，如下所示：

或

¹使用 Panasonic Toughpad FZ-G1、Intel® Core™ i5-5300U 2.3GHz 處理器、8GB RAM、256GB SSD 和 Windows®7 Pro 量測的 201 點掃描。回波損耗、纜線損耗或斷點距離顯示是螢幕上的唯一量測。

輸入和輸出埠

輸入、輸出及介面

射頻輸入

RSA503A/507A：N 型母接頭

RSA513A/518A：N 型母接頭 (搭配此接頭標準運送)

RSA513A/518A：Planar Crown，50 Ω。使用者可選擇此接頭代替 N 型接頭，為他們的應用程式選擇最適合的接頭。(使用者可使用轉接器，該轉接器與最適合應用之 Planar Crown 相容。)

外部頻率參考輸入

BNC 母接頭

觸發/同步輸入

BNC 母接頭

追蹤產生器來源輸出

N 型母接頭

GPS 天線

SMA 母接頭

USB 裝置連接埠

USB 3.0 – A 型

USB 狀態 LED

LED，雙色紅/綠

LED 狀態：

持續紅燈：已套用 USB 電源或重設中

持續綠燈：以初始化、可開始使用

閃爍綠燈：正在將資料傳輸到主機

電池狀態 LED

LED，綠燈

LED 狀態：

閃爍綠燈：已連接外部電源、正在為電池充電

熄滅 – 未連接外部電源或電池已充滿

安裝需求

最大功率損耗（全負載）

最高 15 W。在 90 V 線路上的最大線路電流為 0.2 A。

突波電流

最大峰值為 2 A（在 25 °C (77 °F) 下持續 ≤ 5 線路週期，並在將產品關閉至少 30 秒後）

冷卻空間

底部，頂端

25.4 公釐（1.0 英吋）

側邊

25.4 公釐（1.0 英吋）

背面：25.4 公釐（1.0 英吋）

外部直流輸入

電壓

18 V

電壓範圍限制

操作：+12.0 V 至 +19.95 V

電池充電：+17.5 V 至 +19.95 V

接頭類型

2.5mm 公接頭

中心導體：正極

外部導體：負極

AC 轉接器輸出

18 V ± 5%，5 A（最大 90 W）

中心導體：正極

外部導體：負極

電池

額定電壓

14.4 V

額定容量

6140 mAh

電池技術

與 SMBus 介面相容的鋰離子智慧型電池。

電池操作時間

每個電池可連續運作 4 小時

電池作業溫度

作業中（放電）¹：-10 °C 至 +45 °C（14 °F 至 113 °F）²

充電中：0 ℃ 至 45 ℃ (32 °F to 113 °F)

電池儲存時間

在 +20 °C (68 °F) 下額定時間為 2 年

充電之間的最長儲存期間：10 個月（在 +20 °C (68 °F) 下）

¹在 -10 °C 的環境中操作可能需要先在室溫下開啟裝置。

²因放電電流和散熱特性而異；實際限制可能會更低。

外觀特性

外觀特性

高

67.3 公釐 (2.65 英吋)

寬

299.1 公釐 (11.78 英吋)

深

271.3 公釐 (10.68 英吋)

淨重

RSA503A/507A：不含電池 2.54 公斤 (5.6 磅)；含電池 2.99 公斤 (6.6 磅)

RSA513A/518A：不含電池 3.40 公斤 (7.5 磅)；含電池 3.85 公斤 (8.5 磅)

環境和安全性

溫度

未安裝電池

操作中：-10 ℃ 至 +55 ℃（+14 °F 至 +131 °F）

非作業中：-51 ℃ 至 +71 ℃（-60 °F 至 +160 °F）

已安裝電池

操作中（放電）¹：-10 °C 至 +45 °C（+14 °F 至 +113 °F）²

充電中：0 ℃ 至 45 ℃（32 °F 至 +113 °F）

濕度

未安裝電池

MIL-PRF-28800F 第 2 類

操作中：

在 +10 °C 至 30 °C（+50 °F 至 86 °F）的室溫範圍內為 5% 至 95±5%RH（相對濕度）

在 +30 °C 至 40 °C（+86 °F 至 104 °F）為 5% 至 75±5% RH 以上

在 +40 ℃ 至 +55 ℃（+86 °F 至 +131 °F）為 5% 至 45±5% RH 以上

<10 °C (+50 °F) 濕度未受控制；無冷凝

已安裝電池

操作中：

在 +10 °C 至 30 °C（+14 °F 至 +86 °F）的室溫範圍內為 5% 至 95% RH（相對濕度）

在 +30 °C 至 50 ℃ (+86 °F to 122 °F) 為 5% 至 45% RH 以上

<10 °C (+50 °F) 濕度未受控制；無冷凝

海拔高度

操作中

最高 5000 公尺（16,404 呎）

非操作中

最高 15240 公尺（50,000 呎）

在此輸入參考內容的簡短說明（選填）。

暴露

防潑水測試，操作中和非操作中

暴露在符合 IEC529 等級 IP52 之規範的非操作中防潑水測試時，沒有潛在的電擊危險

抗灰塵測試，操作中和非操作中

測試方法符合 IEC529 等級 IP52 之測試條件 13.4 和 13.5 的規範。

鹽分暴露測試，結構性零件

MIL-STD-810 標準之 509.1 方法的程序 1

動態

振動

操作中

採用 2.66 GRMS 的 Tektronix 第 2 類隨機振動測試：5-500 Hz,，3 個軸線（10 分鐘/軸線）

非操作中

MIL-PRF-28800F 第 2 類

0.030 g²/Hz，10 500 Hz，每個軸線 30 分鐘，3 個軸線（總共 90 分鐘）

衝擊

操作中

根據 MIL-PRF-28800F 1-4 軍事標準的測試方法

非操作中

超越軍事標準 MIL-PRF-28800F 的要求

搬運和運輸

工作台處理，操作

MIL-PRF-28800F 第 2 類

運輸掉落，非操作

MIL-PRF-28800F 第 2 類

自由落下，非操作

81.28 cm

訂購資訊

儀器機型

RSA503A：USB 即時頻譜分析儀，9 kHz - 3.0 GHz，40 MHz 擷取頻寬

RSA507A：USB 即時頻譜分析儀，9 kHz - 7.5 GHz，40 MHz 擷取頻寬

RSA513A：USB 即時頻譜分析儀，9 kHz - 13.6 GHz，40 MHz 擷取頻寬

RSA518A：USB 即時頻譜分析儀，9 kHz - 18.0 GHz，40 MHz 擷取頻寬

RSA500 系列儀器需要配備 Windows 7、Windows 8/8.1 或 Windows 10 (64 位元) 作業系統和 USB 3.0 連接的電腦。安裝 SignalVu-PC 需要 8 GB RAM 和 20 GB 空閒硬碟空間。若要取得 RSA500 即時功能的完整效能，則需要 Intel Core i7 第 4 代處理器。較低效能的處理器可搭配降低的即時效能來使用。若要儲存串流資料，PC 需配備串流儲存速率為 300 MB/s 的磁碟機。

包含：USB 3.0 纜線 (2 M)、A-A 連線、防脫落螺絲、肩帶、提袋 (提供裝置、平板電腦、配件的收納空間)、快速入門使用手冊 (印刷版)、接頭護蓋、WFM200BA 可充電鋰電池組、WFM200BA 鋰電池組操作指南 (印刷版)、交流電源轉接器、電源線 (請參閱電源插頭選項)、內含 SignalVu-PC、API 及文件檔案的 USB 記憶體裝置。儀器未配備 GPS 天線。如需可用的 GPS 天線，請參閱「配件」。

儀器選項

選項

RSA500A 電源插頭選項

選配A0

北美電源插頭 (115 V，60 Hz)

選配A1

歐洲通用電源插頭 (220 V，50 Hz)

選配A2

英國電源插頭 (240 V，50 Hz)

選配A3

澳洲電源插頭 (240 V，50 Hz)

選項A4

北美電源插頭 (240 V，50 Hz)

選配A5

瑞士電源插頭 (220 V，50 Hz)

選配A6

日本電源插頭 (100 V、50/60 Hz)

選配A10

中國電源插頭 (50 Hz)

選配A11

印度電源插頭 (50 Hz)

選配A12

巴西電源插頭 (60 Hz)

選配A99

無電源線

RSA500 的語言選項

選配L0

英文使用手冊

選配L1

法文使用手冊

選配L2

義大利文使用手冊

選配L3

德文使用手冊

選配L4

西班牙文使用手冊

選配L5

日文使用手冊

選配L6

葡萄牙文使用手冊

選配L7

簡體中文使用手冊

選配L8

繁體中文使用手冊

選配L9

韓文使用手冊

選配L10

俄文使用手冊

RSA500A 服務選項

選配C3

3 年校驗服務

選配C5

5 年校驗服務

選配D1

校準數據報告

選配D3

3 年校準資料報告 (含選配C3)

選配D5

5 年校準資料報告 (含選項C5)

選配R5

5 年維修服務 (包含標準保固期三年)

保固

• RSA500 系列保固：3 年。
• Alaris DF-A0047 天線：1 年保固，由南非的 Alaris 提供。服務和校準由 Alaris 提供。

平板電腦

獨立訂購的平板電腦

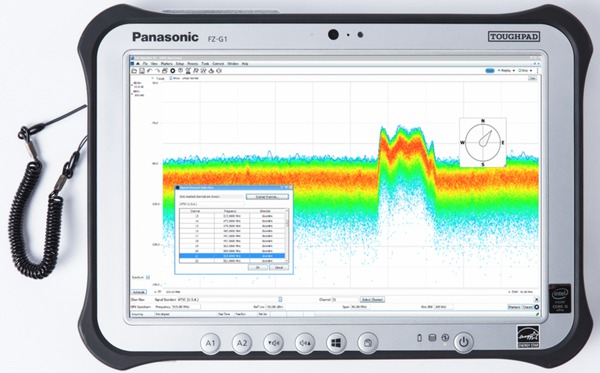

我們建議使用 Panasonic FZ-G1 Toughbook 平板電腦控制器搭配 RSA500 系列，可攜至現場應用。平板電腦的 Windows 10 版本可於https://na.panasonic.com/us/computers-tablets-handhelds/tablets/tablets/toughbook-g1以及其他第三方網站，向 Panasonic 購買。

授權

授權

可針對 SignalVu-PC 選購各式各樣的授權應用程式。這些授權可關聯您的電腦或任何 RSA300 系列、RSA500 系列、RSA600 系列及 RSA7100A 頻譜分析儀，並儲存在其中。可為您的硬體選購授權，或分別作為節點鎖定或浮動授權。

請聯絡您當地的 Tektronix 客戶經理來購買授權。如果您購買的授權不是儀器的選購項目，您會收到一封電子郵件，包含購買的應用程式清單及 Tektronix Product License 網頁的 URL，您可在其中建立帳戶，然後使用 Tektronix 資產管理系統 (AMS) (網址為 http://www.tek.com/products/product-license) 來管理授權。

AMS 提供帳戶中授權的庫存。它能讓您取消或取得授權，並檢視授權的歷史記錄。

選購的應用程式是由下列一種授權類型所啟用。

SignalVu-PC 應用程式特定模組

下列是可用的 SignalVu-PC 授權選項。

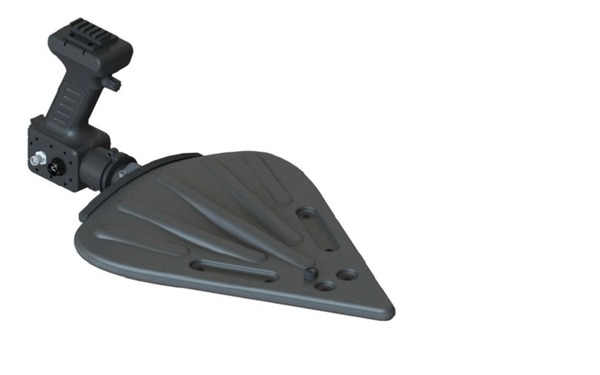

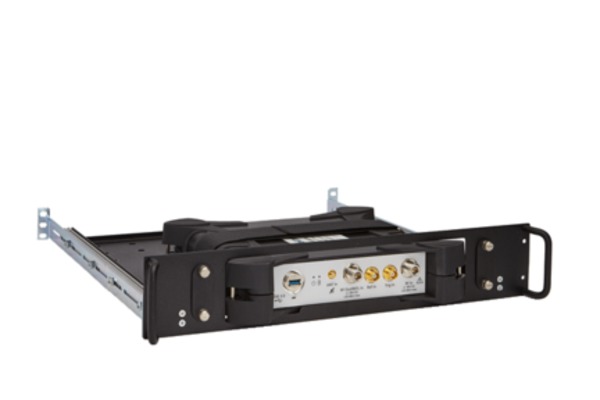

建議選購的配件

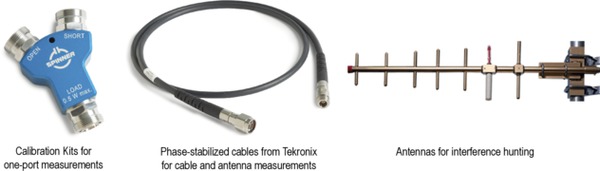

追蹤產生器配件

搭配選購纜線和天線量測軟體時，RSA500 追蹤產生器可使用多種校驗套件和穩相纜線。

配備應用程式 SV60-回波損耗、VSWR、纜線損耗和斷點距離時，校驗套件可用來改善追蹤產生器的廠級校驗。

這些穩相纜線是高效能纜線，在 7.5 GHz 穩相至 +- 2 度，回波損耗則少於 -20 dB。速度常數為 0.78。7.5 GHz 上指定的損耗少於 -1.05 dB (0.6 m)、-1.61 dB (1.0 m)、-2.30 dB (1.5m) (所有值皆是額定值)。

校驗套件

CALOSLNM

校驗套件，三合一，開路，短路，負載，直流至 6 GHz，N 型 (m)，50 ohm

CALOSLNF

校驗套件，三合一，開路，短路，負載，直流至 6 GHz，N 型 (f)，50 ohm

CALOSLNF

校驗套件，三合一，開路，短路，負載，直流至 6 GHz，7/16 DIN(m)

CALOSL716F

校驗套件，三合一，開路，短路，負載，直流至 6 GHz，7/16 DIN(f)

CALSOLT35F

校驗套件，四合一，3.5 公釐 (f)，短路，開路，負載，饋通，13 GHz

CALSOLT35M

校驗套件，四合一，3.5 公釐 (m)，短路，開路，負載，饋通，13 GHz

CALSOLTNF

校驗套件，四合一，N 型 (f)，短路，開路，負載，饋通，9 GHz

CALSOLTNM

校驗套件，四合一，N 型 (m)，短路，開路，負載，饋通，9 GHz

CALSOLT716F

校驗套件，四合一，7/16 (f)，短路，開路，負載，饋通，6 GHz

CALSOLT716M

校驗套件，四合一，7/16 (m)，短路，開路，負載，饋通，6 GHz

穩相纜線

012-1745-00

N 型 (m) 至 N 型 (f)，5 英呎或 1.5 公尺

012-1746-00

N 型 (m) 至 N 型 (m)，5 英呎或 1.5 公尺

012-1747-00

N 型 (m) 至 7/16 (f)，60 公分 (23.6 英吋)

012-1748-00

N 型 (m) 至 7/16 (f)，3.28 英呎或 1 公尺

012-1749-00

N 型 (m) 至 7/16 (f)，5 英呎或 1.5 公尺

012-1750-00

N 型 (m) 至 7/16 (m)，3.28 英呎或 1 公尺

012-1751-00

N 型 (m) 至 7/16 (m)，5 英呎或 1.5 公尺

012-1752-00

N 型 (m) 至 7/16 (m)，60 公分 (23.6 英吋)

012-1753-00

N 型 (m) 至 DIN 9.5 (f)，60 公分 (23.6 英吋)

012-1754-00

N 型 (m) 至 DIN 9.5 (f)，3.28 英呎或 1 公尺

012-1755-00

N 型 (m) 至 DIN 9.5 (f)，5 英呎或 1.5 公尺

012-1756-00

N 型 (m) 至 DIN 9.5 (m)，3.28 英呎或 1 公尺

012-1757-00

N 型 (m) 至 DIN 9.5 (m)，5 英呎或 1.5 公尺

012-1758-00

N 型 (m) 至 DIN 9.5 (m)，60 公分 (23.6 英吋)

012-1759-00

N 型 (m) 至 TNC (f)，3.28 英呎或 1 公尺

012-1760-00

N 型 (m) 至 TNC (f)，5 英呎或 1.5 公尺

012-1761-00

N 型 (m) 至 TNC (f)，60 公分 (23.6 英吋)

012-1762-00

N 型 (m) 至 TNC (m)，60 公分 (23.6 英吋)

012-1763-00

N 型 (m) 至 TNC (m)，3.28 英呎或 1 公尺

012-1764-00

N 型 (m) 至 TNC (m)，5 英呎或 1.5 公尺

012-1765-00

N 型 (m) 至 N 型 (f)，60 公分 (23.6 英吋)

012-1766-00

N 型 (m) 至 N 型 (f)，3.28 英呎或 1 公尺

012-1767-00

N 型 (m) 至 N 型 (m)，3.28 英呎或 1 公尺

012-1768-00

N 型 (m) 至 N 型 (m)，60 公分 (23.6 英吋)

012-1769-00

N 型 (m) 至 SMA 型 (f)，60 公分 (23.6 英吋)

012-1770-00

N 型 (m) 至 SMA 型 (f)，3.28 英呎或 1 公尺

012-1771-00

N 型 (m) 至 SMA 型 (f)，5 英呎或 1.5 公尺

012-1772-00

N 型 (m) 至 SMA 型 (m)，60 公分 (23.6 英吋)

012-1773-00

N 型 (m) 至 SMA 型 (m)，3.28 英呎或 1 公尺

012-1774-00

N 型 (m) 至 SMA 型 (m)，5 英呎或 1.5 公尺
