애플리케이션 번들은 오실로스코프의 다양한 애플리케이션을 다룰 계획이라면 개별 옵션을 구매하는 것보다 좋은 대안이 될 수 있습니다. 개별 옵션과 비교했을 때, 애플리케이션 번들은 다음과 같은 장점이 있습니다. :
- 동등한 개별 옵션에 비해 훨씬 저렴한 비용으로 더 많은 기능을 제공하여 더 나은 가치를 제공합니다
- 향후 필요 또는 여러 엔지니어링 팀의 필요를 충족할 기능을 효율적인 비용으로 확보할 수 있도록 합니다.
- 주요 애플리케이션 및 인더스트리 분야에 가장 자주 함께 사용되는 옵션을 포함합니다.
세 가지 수준의 애플리케이션 번들
스타터 번들
| 이 번들은 거의 모든 엔지니어가 임베디드 시스템 디자인에 필요한 기능을 추가합니다. |
| 스타터 번들(예: 4-STARTER-FL)이 장착된 4, 5, 6 시리즈 MSO는 I2 C, SPI, RS232/422/485/UART 버스 활동 및 전력 측정과 분석을 디코딩하고 트리거할 수 있습니다. 13개의 사전 정의된 기능과 임의 파형을 갖춘 통합 임의/함수 발생기가 포함되어 있습니다. 이는 -AFG, -SRCOMP, -SREMBD, -PWR 옵션을 추가하는 것과 동일합니다. |
Pro 번들
| 특정 애플리케이션 및 인더스트리 분야의 엔지니어가 역량을 강화할 수 있도록 특별히 설계되었습니다. 특정 번들에 대한 자세한 내용은 4페이지~9페이지를 참조하십시오. | |||||
| 모든 Pro 번들에는 고급 분석 기능을 더 잘 활용할 수 있도록 Starter 번들 + 확장된 기록 길이 옵션으로 활성화된 기능들이 포함됩니다. | |||||
| 직렬 디코드 (4, 5, 6 시리즈) | 전력 (4, 5, 6 시리즈) | 신호 무결성 (5, 6 시리즈) | 표준 규정 준수 (5, 6 시리즈) | 자동차 (4, 5, 6 시리즈) | 항공우주 (4, 5, 6 시리즈) |
| 임베디드 시스템용 종합 시리얼 프로토콜 지원 키트. 수동 디코딩의 필요성 제거. | AC 라인에서 부하 지점(Point of Load)까지 다양한 전력 측정을 자동화합니다. | 고속 클럭 및 데이터 라인의 지터와 신호 무결성을 분석하는 엔지니어에게 필수 도구 | 주요 시리얼 표준에 따른 테스트를 위해, 전체 계측기 제어 및 보고 기능을 갖춘 포괄적인 테스트 자동화를 제공합니다. | ECU 설계자를 위해 자동차 프로토콜 디코딩 및 주요 통신 표준에 대한 자동화된 규정 준수 테스트를 제공합니다. | 주요 항공우주 프로토콜을 위한 직렬 버스 디코딩 및 고유 신호 테스트를 위한 마스크 테스트 |
최고급 번들
| 가장 많은 기능과 최대 절약을 위한 위에 나열된 모든 것. |
| Starter 번들의 모든 기능 + 전체 Pro 번들의 모든 기능. |
| Spectrum View RF vs 시간 파형 + 확장된 Spectrum View 캡처 대역폭 비디오 트리거링. 5/6 시리즈 MSO의 최대 가능한 데이터 기록 길이. |
필요에 맞는 라이선스 선택
노드 잠금
- 고유 식별자를 기반으로 특정 컴퓨터에 연결됩니다.
- 다른 컴퓨터로 옮길 수 없습니다.
- 플로팅 대신 사용할 수 있는 저렴한 솔루션
플로팅
- 라이선스를 한 컴퓨터에서 다른 컴퓨터로 자유롭게 이동할 수 있습니다.
- 투자를 극대화합니다.
- 한 컴퓨터에서 다른 컴퓨터로 라이선스를 이동하고, 실험실 간 또는 지역 간 공유
프로 시리얼 디코드 번들
임베디드 시스템용 종합 시리얼 프로토콜 지원 키트. 이러한 옵션을 통해 버스 디코딩을 자동화하여 수동 디코딩의 번거로움을 없앨 수 있습니다. 검색 기능을 통해 특정 버스 활동을 쉽게 찾아낼 수 있습니다.
| 포함 | 설명 | 4 제품군 MSO | 5 시리즈 MSO | 6 시리즈 MSO |
| 스타터 번들 | 임베디드 시리얼 디코드/트리거 및 통합 AFG (자세한 내용은 3페이지 참조.) | ✔ | ✔ | ✔ |
| 4-RL-1 | 레코드 길이를 채널당 62.5M 샘플 포인트로 확장 | ✔ | ||
| 5-RL-125M | 레코드 길이를 채널당 1억 2천 5백만 샘플 포인트(125Mpts)로 확장 | ✔ | ||
| 6-RL-2 | 레코드 길이를 250M 샘플 포인트/채널로 확장 | ✔ | ||
| PWR | 고급 전력 측정 및 분석 (PSRR, 제어 루프 분석 및 임피던스 측정 포함) | ✔ | ✔ | ✔ |
| RFNFC | NFC 시리얼 디코딩 및 분석 | ✔ | ✔ | ✔ |
| SR8B10B | 8B10B 시리얼 디코딩 및 분석 | ✔ | ✔ | |
| SRAERO | 항공 우주 시리얼 버스 트리거링 및 분석(MIL-STD-1553, ARNIC 429) | ✔ | ✔ | ✔ |
| SRAUDIO | Audio serial triggering and analysis (I2S, LJ, RJ, TDM) | ✔ | ✔ | ✔ |
| SRAUTO | 자동차 시리얼 트리거링 및 분석(CAN, CAN FD, CAN XL, LIN, FlexRay) | ✔ | ✔ | ✔ |
| SRAUTOEN1 | 100BASE-T1 프로토콜 디코드 및 분석 | ✔ | ✔ | |
| SRAUTOSEN | SENT 시리얼 디코딩 및 분석 | ✔ | ✔ | ✔ |
| SRCPHY | MIPI C-PHY X.X(CSI-2/DSI-2) 시리얼 디코딩 및 분석 | ✔ | ✔ | |
| SRCXPI | CXPI 시리얼 디코딩 및 분석 | ✔ | ✔ | ✔ |
| SRDHPY | MIPI D-PHY 1.2(CSI/DSI) 디코딩 및 분석 | ✔ | ✔ | |
| SRENET | 이더넷 시리얼 트리거링 및 분석(10BASE-T, 100BASE-T) | ✔ | ✔ | ✔ |
| SRESPI | eSPI 시리얼 디코딩 및 분석 | ✔ | ✔ | ✔ |
| SRETHERCAT | EtherCAT 시리얼 디코딩 및 분석 | ✔ | ✔ | ✔ |
| SREUSB2 | eUSB 2.0 시리얼 디코딩 및 분석 | ✔ | ✔ | ✔ |
| SRI3C | I3C 직렬 디코딩 및 분석 | ✔ | ✔ | ✔ |
| SRMANCH | Manchester 시리얼 디코딩 및 분석 | ✔ | ✔ | ✔ |
| SRMDIO | MDIO 시리얼 디코딩 및 분석 | ✔ | ✔ | ✔ |
| SRNRZ | NRZ 시리얼 디코딩 및 분석 | ✔ | ✔ | ✔ |
| SRONEWIRE | 1-Wire 시리얼 디코딩 및 분석 | ✔ | ✔ | ✔ |
| SRPM | 전원 관리 시리얼 트리거링 및 분석(SPMI) | ✔ | ✔ | ✔ |
| SRPSI5 | PSI5 시리얼 디코딩 및 분석 | ✔ | ✔ | ✔ |
| SRSDLC | SDLC 시리얼 디코딩 및 분석 | ✔ | ✔ | ✔ |
| SRSMBUS | SMBus 시리얼 디코딩 및 분석 | ✔ | ✔ | ✔ |
| SRSPACEWIRE | Spacewire 시리얼 디코딩 및 분석 | ✔ | ✔ | ✔ |
| SRSVID | SVID 분석 | ✔ | ✔ | ✔ |
| SRUSB2 | USB 2.0 시리얼 트리거링 및 분석(LS, FS, HS) | ✔ | ✔ | ✔ |
| SRUSB3 | USB 3.0 시리얼 디코딩 및 분석(USB 3.0) | ✔ | ||
| 영구 | 4-PRO-SERIAL-FL | 5-PRO-SERIAL-FL | 6-PRO-SERIAL-FL | |
Pro Bundle | 파워
AC 라인에서 부하 지점(Point of Load)까지 다양한 전력 측정을 자동화합니다. 인기 있는 전력 관리 버스 디코딩도 포함됩니다.
| 포함 | 설명 | 4 제품군 MSO | 5 시리즈 MSO | 6 시리즈 MSO |
| 스타터 번들 | 임베디드 시리얼 디코드/트리거 및 통합 AFG (자세한 내용은 3페이지 참조.) | ✔ | ✔ | ✔ |
| 4-RL-1 | 레코드 길이를 채널당 62.5M 샘플 포인트로 확장 | ✔ | ||
| 5-RL-125M | 레코드 길이를 채널당 1억 2천 5백만 샘플 포인트(125Mpts)로 확장 | ✔ | ||
| 6-RL-2 | 레코드 길이를 250M 샘플 포인트/채널로 확장 | ✔ | ||
| 3PHASE | 3상 전력 분석 | ✔ | ||
| DPM | 디지털 전력 관리 및 분석 | ✔ | ✔ | |
| IMDA | 3상 인버터, 모터 및 드라이브 분석 | ✔ | ✔ | |
| IMDA DQ0 | IMDA용 DQ0 측정 | ✔ | ✔ | |
| IMDA-MECH | IMDA용 기계적 측정 | ✔ | ✔ | |
| PWR | 고급 전력 측정 및 분석 (PSRR, 제어 루프 분석 및 임피던스 측정 포함) | ✔ | ✔ | ✔ |
| SRPM | SPMI 시리얼 버스 트리거링 및 분석 | ✔ | ✔ | ✔ |
| SRSVID | SVID 시리얼 버스 분석 | ✔ | ✔ | ✔ |
| WBG-DPT | 광대역 밴드갭 SiC/GaN 이중 펄스 테스트 측정 | ✔ | ✔ | ✔ |
| 영구 | 4-PRO-POWER-FL | 5-PRO-POWER-FL | 6-PRO-POWER-FL | |
프로 번들 | 신호 무결성
고속 클럭 및 데이터 라인을 검증하고 문제 해결하는 엔지니어에게 필수적인 도구입니다. 지터를 신속하게 측정하고 분석합니다. 마스크 및 한계 테스트를 사용하여 신호 형태와 측정 한계를 자동으로 평가합니다.
| 포함 | 설명 | 5 시리즈 MSO | 6 시리즈 MSO |
| 스타터 번들 | 임베디드 시리얼 디코드/트리거 및 통합 AFG (자세한 내용은 3페이지 참조.) | ✔ | ✔ |
| 5-RL-125M | 레코드 길이를 채널당 1억 2천 5백만 샘플 포인트(125Mpts)로 확장 | ✔ | |
| 6-RL-2 | 레코드 길이를 250M 샘플 포인트/채널로 확장 | ✔ | |
| DBDDR3 | DDR3/LPDDR3 분석 및 디버그 솔루션 | ✔ | |
| DBLVDS | 자동 LVDS 테스트 솔루션* | ✔ | ✔ |
| DJA | 고급 지터 분석 | ✔ | ✔ |
| MTM | 마스크 및 한계 테스트 | ✔ | ✔ |
| PAM3 | PAM3 신호 분석* | ✔ | ✔ |
| PWR | 고급 전력 측정 및 분석 (PSRR, 제어 루프 분석 및 임피던스 측정 포함) | ✔ | ✔ |
| TDR | 시간 도메인 반사계(TDR) 측정 및 분석 | ✔ | ✔ |
| UDFLT | 사용자 정의 필터 생성 도구 | ✔ | ✔ |
| 영구 | 5-PRO-SIGNAL-FL | 6-PRO-SIGNAL-FL | |
프로 번들 | 표준 컴플라이언스
Windows® 가 장착된 5 또는 6 시리즈 MSO를 위한 현재 사용 가능한 모든 규격 옵션이 포함됩니다. 모든 표준은 유연한 구성, 완전한 장비 제어, 유익한 프롬프트 및 포괄적인 보고 기능을 위해 TekExpress 엔진을 사용합니다.
| 포함 | 설명 | 5 시리즈 MSO | 6 시리즈 MSO |
| 스타터 번들 | 임베디드 시리얼 디코드/트리거 및 통합 AFG (자세한 내용은 3페이지 참조.) | ✔ | ✔ |
| 5-RL-125M | 레코드 길이를 채널당 1억 2천 5백만 샘플 포인트(125Mpts)로 확장 | ✔ | |
| 6-RL-2 | 레코드 길이를 250M 샘플 포인트/채널로 확장 | ✔ | |
| CMCPHY20 | MIPI C-PHY 2.0 TX 규격 적합성 테스트 (옵션 필요 DJA)* | ✔ | |
| CMDPHY21 | MIPI D-PHY 2.1 컴플라이언스 테스팅(옵션 DJA)* | ✔ | |
| CMENET | 이더넷(10/100/1000BASE-T) 컴플라이언스 테스트* | ✔ | ✔ |
| CMENETML | CMENET용 멀티레인 이더넷 옵션(10/100/1000BASE-T)* | ✔ | ✔ |
| CMINDUEN10 | 산업용 이더넷(10BASE-T1L 장거리) 자동 컴플라이언스 테스트* | ✔ | ✔ |
| CMUSB2 | USB2 자동화된 적합성 테스트* | ✔ | ✔ |
| CMDDR3 | DDR3 자동화된 적합성 테스트* | ✔ | |
| CMDHPY | D-PHY-Tx 1.2 자동화된 컴플라이언스 테스트* | ✔ | |
| CMNBASET | NBASE-T 자동화된 표준 준수 테스트* | ✔ | |
| CMXGBT | XGbT 자동 컴플라이언스 테스트* | ✔ | |
| DBDDR3 | DDR3/LPDDR3 분석 및 디버그* | ✔ | |
| DJA | 고급 지터 분석 | ✔ | ✔ |
| PWR | 고급 전력 측정 및 분석 (PSRR, 제어 루프 분석 및 임피던스 측정 포함) | ✔ | ✔ |
| 영구 | 5-PRO-COMPL-FL | 6-PRO-COMPL-FL | |
프로 번들 | 자동차
특히 ECU 설계자를 위해, 이 번들은 검증 및 문제 해결을 위한 뛰어난 시스템 가시성을 제공합니다. 중요한 자동차 프로토콜 지원, 시리얼 표준 컴플라이언스 테스트 및 디버깅을 포함합니다.
| 포함 | 설명 | 4 제품군 MSO | 5 시리즈 MSO | 6 시리즈 MSO |
| 스타터 번들 | 임베디드 시리얼 디코드/트리거 및 통합 AFG (자세한 내용은 3페이지 참조.) | ✔ | ✔ | ✔ |
| 4-RL-1 | 레코드 길이를 채널당 62.5M 샘플 포인트로 확장 | ✔ | ||
| 5-RL-125M | 레코드 길이를 채널당 1억 2천 5백만 샘플 포인트(125Mpts)로 확장 | ✔ | ||
| 6-RL-2 | 레코드 길이를 250M 샘플 포인트/채널로 확장 | ✔ | ||
| AUTOEN-SS | 100/1000BASE-T1 신호 분리* | ✔ | ✔ | |
| CMAUTOEN | 자동차 이더넷(100/1000BASE-T1) 자동 컴플라이언스 테스트* | ✔ | ✔ | |
| CMAUTOEN10 | 자동차 이더넷(10BASE-T1S Short Reach) 자동 컴플라이언스 테스트* | ✔ | ✔ | |
| CMAUTOEN10G | 멀티 기가비트 이더넷(2.5G/5GBASE-T1) 자동 컴플라이언스 테스트* | ✔ | ||
| CMDPHY | D-PHY-Tx 1.2 자동화된 컴플라이언스 테스트* | ✔ | ||
| CMDPHY21 | MIPI D-PHY 2.1 컴플라이언스 테스팅 | ✔ | ||
| DJA | 고급 지터 분석 | ✔ | ✔ | |
| IMDA | 3상 인버터, 모터 및 드라이브 분석 | ✔ | ✔ | |
| IMDA-DQO | IMDA용 DQ0 측정 | ✔ | ✔ | |
| IMDA-MECH | IMDA용 기계적 측정 | ✔ | ✔ | |

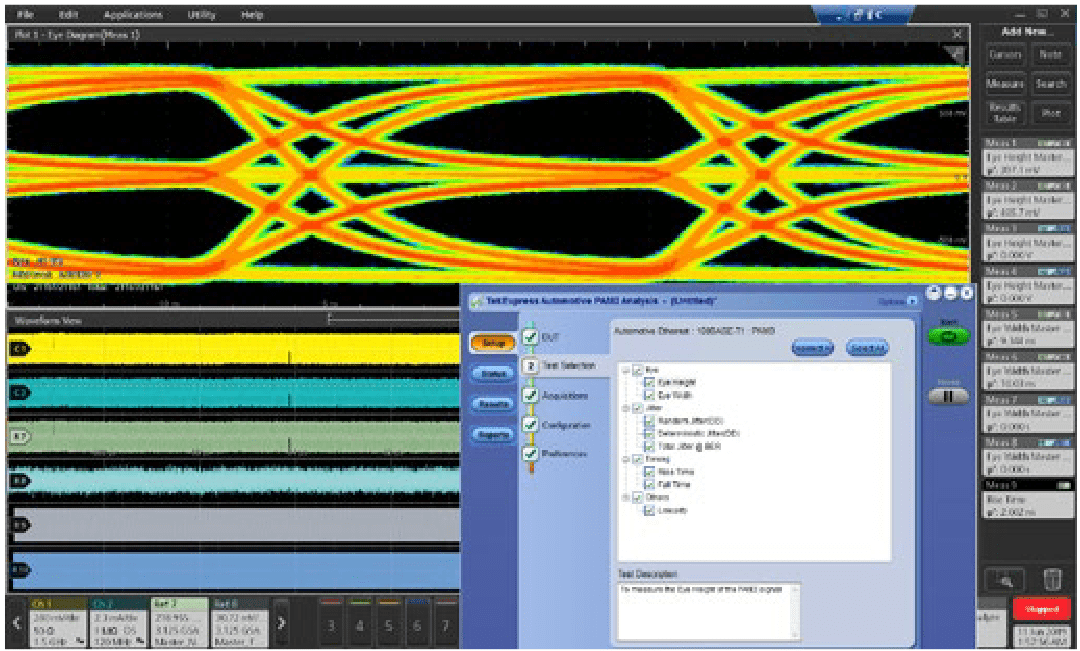

| PAM3 | PAM3 신호 분석* | ✔ | ✔ | |
| PWR | 고급 전력 측정 및 분석 (PSRR, 제어 루프 분석 및 임피던스 측정 포함) | ✔ | ✔ | ✔ |
| SRAUTO | 자동차 시리얼 디코딩, 트리거링 및 분석(CAN, CAN FD, CAN XL, LIN, FlexRay) | ✔ | ✔ | ✔ |
| SRAUTOEN1 | 100BASE-T1 프로토콜 디코드 및 분석 | ✔ | ✔ | |
| SRAUTOSEN | SENT 시리얼 디코딩 및 분석 | ✔ | ✔ | ✔ |
| SRCXPI | CXPI 시리얼 디코딩 및 분석 | ✔ | ✔ | ✔ |
| SRI3C | I3C 직렬 디코딩 및 분석 | ✔ | ✔ | ✔ |
| SRPSI5 | PSI5 시리얼 디코딩 및 분석 | ✔ | ✔ | ✔ |
| WBG-DPT | 광대역 밴드갭 SiC/GaN 이중 펄스 테스트 측정 | ✔ | ✔ | ✔ |
| 영구 | 4-PRO-AUTO-FL | 5-PRO-AUTO-FL | 6-PRO-AUTO-FL | |
Pro Bundle | AEROSPACE
항공우주 산업에서 사용되는 프로토콜을 위한 직렬 버스 디코딩과 NRZ 및 맨체스터와 같은 일반 인코딩 방식을 지원합니다. 마스크 및 한계 테스트를 통해 고유 신호 테스트를 쉽게 자동화할 수 있습니다.
| 포함 | 설명 | 4 제품군 MSO | 5 시리즈 MSO | 6 시리즈 MSO |
| 스타터 번들 | 임베디드 시리얼 디코드/트리거 및 통합 AFG (자세한 내용은 3페이지 참조.) | ✔ | ✔ | ✔ |
| 4-RL-1 | 레코드 길이를 채널당 62.5M 샘플 포인트로 확장 | ✔ | ||
| 5-RL-125M | 레코드 길이를 채널당 1억 2천 5백만 샘플 포인트(125Mpts)로 확장 | ✔ | ||
| 6-RL-2 | 레코드 길이를 250M 샘플 포인트/채널로 확장 | ✔ | ||
| DJA | 고급 지터 분석 | ✔ | ✔ | |
| PWR | 고급 전력 측정 및 분석 (PSRR, 제어 루프 분석 및 임피던스 측정 포함) | ✔ | ✔ | ✔ |
| MTM | 마스크 및 한계 테스트 | ✔ | ✔ | ✔ |
| SRMANCH | Manchester 시리얼 디코딩 및 분석 | ✔ | ✔ | ✔ |
| SRAERO | 항공 우주 시리얼 버스 트리거링 및 분석(MIL-STD-1553, ARINC 429) | ✔ | ✔ | ✔ |
| SRNRZ | NRZ 시리얼 디코딩 및 분석 | ✔ | ✔ | ✔ |
| SRSPACEWIRE | SpaceWire 시리얼 버스 디코딩 및 분석 | ✔ | ✔ | ✔ |
| 영구 | 4-PRO-AERODEF-FL | 5-PRO-AERODEF-FL | 6-PRO-AERODEF-FL | |
최고급 번들
최고급 번들은 단일 패키지로 가장 많은 기능과 가장 높은 절약 효과를 제공합니다.
다음이 포함됩니다:
- 스타터 번들의 모든 기능(임베디드 시리얼 디코드/트리거 및 통합 AFG 포함)
- 전체 Pro 번들의 모든 기능
- 5 및 6 시리즈 MSO의 기록 길이 증가 – 5 시리즈 MSO는 500 M포인트, 6 시리즈 MSO는 1 G포인트입니다.
- 광대역, 동기화된 스펙트럼 분석
- 스펙트럼 뷰 RF 대 시간 파형 및 트리거
- 확장된 스펙트럼 캡처 대역폭
- 비디오 트리거링
| 포함 | 설명 | 4 제품군 MSO | 5 시리즈 MSO | 6 시리즈 MSO |
| 스타터 번들 | 스타터 번들이 장착된 4, 5 또는 6 시리즈 MSO는 I2C, SPI, RS232/422/485/UART 버스 동작을 디코드 및 트리거할 수 있습니다. 13개의 사전 정의된 함수와 임의 파형을 갖춘 통합형 임의/함수 발생기가 포함되어 있습니다. | ✔ | ✔ | ✔ |
| 전체 프로 번들 | 시리얼 디코드 | ✔ | ✔ | ✔ |
| 전력 | ✔ | ✔ | ✔ | |
| 신호 무결성 | ✔ | ✔ | ||
| 표준 적합성 | ✔ | ✔ | ||
| 자동차 | ✔ | ✔ | ✔ | |
| 항공 우주 | ✔ | ✔ | ✔ | |
| 이러한 추가 기능 | Spectrum View RF 대 시간 파형 및 트리거링 | ✔ | ✔ | ✔ |
| 확장된 Spectrum View 캡처 대역폭 | ✔ | ✔ | ✔ | |
| 비디오 트리거링 | ✔ | ✔ | ✔ | |
| 채널당 레코드 길이를 500 Mpoint로 확장 | ✔ | |||
| 채널당 레코드 길이를 1G 포인트로 확장 | ✔ | |||
| 영구 | 4-ULTIMATE-FL | 5-ULTIMATE-FL | 6-ULTIMATE-FL | |
자세한 정보, 가격 및 귀하의 요구사항에 적합한 애플리케이션 번들을 확인하려면 해당 지역 텍트로닉스 계정 담당자에게 문의하십시오.
