Les packs d'applications constituent une excellente alternative à l’achat d’options individuelles, surtout si vous utilisez votre oscilloscope pour différents types d’applications. Par rapport aux options individuelles, ces packs spécialement conçus :
- Offrent un meilleur rapport qualité-prix, avec plus de fonctions pour un coût bien inférieur à celui des options individuelles équivalentes
- Permet d'acquérir à moindre coût des capacités pour couvrir les besoins futurs ou les besoins des équipes d'ingénierie
- Inclut les options les plus fréquemment combinées pour les applications et marchés clés
Trois niveaux de packs d'applications
Pack Starter
| Ces offres ajoutent des capacités dont presque tous les ingénieurs ont besoin pour la conception de systèmes embarqués. |
| Les MSO des séries 4, 5 ou 6 équipés d'un Pack Starter (par exemple, 4-STARTER-FL) pourront décoder et déclencher sur l'activité des bus I2C, SPI, RS232/422/485/UART, ainsi que sur les mesures et l'analyse de puissance. Comprend un générateur de fonctions/arbitraire intégré avec 13 fonctions prédéfinies et des formes d'onde arbitraires. Ceci est équivalent à l'ajout des options : -AFG, -SRCOMP, -SREMBD et -PWR. |
Packs Pro
| Conçus spécialement pour les ingénieurs dans des applications et marchés particuliers. Reportez-vous aux pages 4 à 9 pour plus de détails sur les packs spécifiques. | |||||
| Tout pack Pro inclut les fonctions activées avec le **Pack Starter + Longueur d’enregistrement étendue** pour vous aider à tirer meilleur parti des capacités d'analyse avancées. | |||||
| Serial Decode (Séries 4, 5, 6) | Puissance (séries 4, 5 et 6) | Signal Integrity (séries 5 et 6) | Conformité aux normes (séries 5 et 6) | Automobile (Séries 4, 5, 6) | Aérospatiale (séries 4, 5 et 6) |
| Un kit complet de prise en charge des protocoles série pour les systèmes embarqués. Le décodage manuel n'est plus nécessaire. | Automatisation complète des tests avec contrôle total de l’instrument et génération de rapports, pour les principales normes série. | Outils essentiels pour les ingénieurs qui analysent la gigue et l’intégrité des signaux des horloges et des lignes de données haute vitesse. | Automatisation complète des tests avec contrôle total de l’instrument et génération de rapports, pour les principales normes série. | Pour les concepteurs d'ECU : décodage des protocoles automobiles et tests de conformité automatisés pour les normes de communication clés. | Décodage des bus série pour les protocoles aérospatiaux clés et test par masque pour les signaux spécifiques. |
Pack Ultimate
| Tout ce qui est listé ci-dessus pour le maximum de fonctionnalités et les économies les plus élevées. |
| Toutes les fonctions du Pack Starter + toutes celles des packs Pro. |
| Formes d’onde RF dans la vue spectre en fonction du temps + bande passante étendue de capture en mode Spectrum View. Déclenchement vidéo. Longueur d’enregistrement maximale disponible pour les oscilloscopes MSO des séries 5 et 6. |
Options de licence adaptées à vos besoins
Nœud verrouillé
- Lié à un ordinateur spécifique via un identifiant unique.
- Ne peut pas être déplacé vers un autre ordinateur
- Alternative moins coûteuse à un système flottant
Flottant
- Déplacez la licence librement d'un ordinateur à un autre
- Optimise l'investissement
- Déplacer les licences d'un ordinateur à un autre, les partager entre plusieurs laboratoires ou zones géographiques

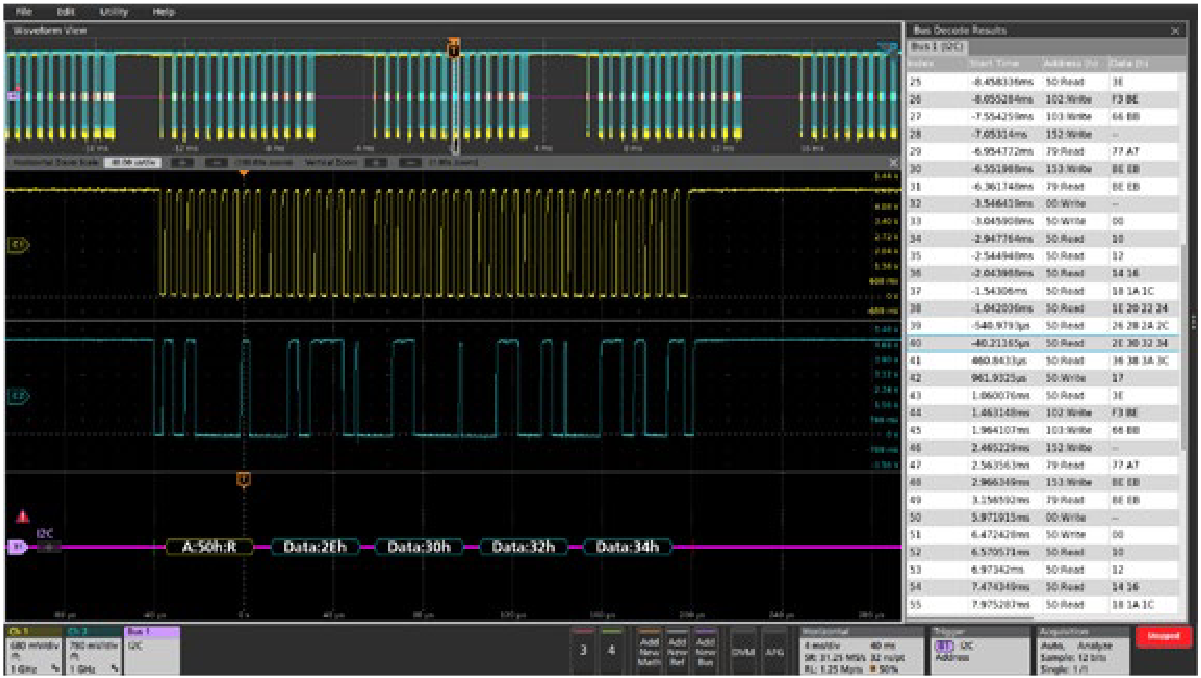

Pack Pro | Décodage série
Un kit complet de prise en charge des protocoles série pour les systèmes embarqués. Ces options automatisent le décodage de bus, éliminant la tâche du décodage manuel. La capacité de recherche facilite le ciblage d'une activité de bus spécifique.
| Inclus | Description | MSO Série 4 | MSO Série 5 | MSO Série 6 |
| Pack Starter | Décodage/déclenchement série intégré et AFG intégré (Voir page 3 pour plus de détails.) | Inclus | Inclus | Inclus |
| 4-RL-1 | Augmenter la longueur d'enregistrement à 62,5 millions de points par voie | Inclus | ||
| 5-RL-125M | Augmenter la longueur d'enregistrement à 125 millions de points d'échantillons par voie | Inclus | ||
| 6-RL-2 | Augmentez la longueur d’enregistrement à 250 millions de points par voie. | Inclus | ||
| PWR | Analyse et mesure de puissance avancées (comprend l'analyse PSRR, l'analyse de boucle de commande et la mesure d'impédance) | Inclus | Inclus | Inclus |
| RFNFC | Décodage et analyse en série NFC | Inclus | Inclus | Inclus |
| SR8B10B | Décodage et analyse en série 8B10B | Inclus | Inclus | |
| SRAERO | Déclenchement et analyse série pour l'industrie aérospatiale (MIL-STD-1553, ARINC 429) | Inclus | Inclus | Inclus |
| SRAUDIO | Analyse et de déclenchement série audio (I2S, LJ, RJ, TDM) | Inclus | Inclus | Inclus |
| SRAUTO | Déclenchement et analyse série pour l’automobile (CAN, CAN FD, CAN XL, LIN, FlexRay) | Inclus | Inclus | Inclus |
| SRAUTOEN1 | Décodage et analyse du protocole 100BASE-T1 | Inclus | Inclus | |
| SRAUTOSEN | Décodage et analyse en série SENT | Inclus | Inclus | Inclus |
| SRCPHY | Décodage et analyse série MIPI C-PHY X.X (CSI-2/DSI-2) | Inclus | Inclus | |
| SRCXPI | Décodage et analyse en série CXPI | Inclus | Inclus | Inclus |
| SRDHPY | Décodage et analyse MIPI D-PHY 1,2 (CSI/DSI) | Inclus | Inclus | |
| SRENET | Déclenchement et analyse série Ethernet (10BASE-T, 100BASE-T) | Inclus | Inclus | Inclus |
| SRESPI | Décodage et analyse en série eSPI | Inclus | Inclus | Inclus |
| SRETHERCAT | Décodage et analyse en série EtherCAT | Inclus | Inclus | Inclus |
| SREUSB2 | Décodage et analyse en série eUSB 2.0 | Inclus | Inclus | Inclus |
| SRI3C | Décodage et analyse série I3C | Inclus | Inclus | Inclus |
| SRMANCH | Décodage et analyse en série Manchester | Inclus | Inclus | Inclus |
| SRMDIO | Décodage et analyse série MDIO | Inclus | Inclus | Inclus |
| SRNRZ | Décodage et analyse en série NRZ | Inclus | Inclus | Inclus |
| SRONEWIRE | Décodage et analyse série 1-Wire | Inclus | Inclus | Inclus |
| SRPM | Analyse et déclenchement en série de la gestion de l'alimentation (SPMI) | Inclus | Inclus | Inclus |
| SRPSI5 | Analyse et décodage de série PSI5 | Inclus | Inclus | Inclus |
| SRSDLC | Décodage et analyse série SDLC | Inclus | Inclus | Inclus |
| SRSMBUS | Décodage et analyse en série SMBus | Inclus | Inclus | Inclus |
| SRSPACEWIRE | Décodage et analyse en série SpaceWire | Inclus | Inclus | Inclus |
| SRSVID | analyse SVID | Inclus | Inclus | Inclus |
| SRUSB2 | Déclenchement et analyse série USB 2.0 (LS, FS, HS) | Inclus | Inclus | Inclus |
| SRUSB3 | Décodage et analyse série USB 3.0 (USB 3.0) | Inclus | ||
| Permanente | 4-PRO-SERIAL-FL | 5-PRO-SERIAL-FL | 6-PRO-SERIAL-FL | |

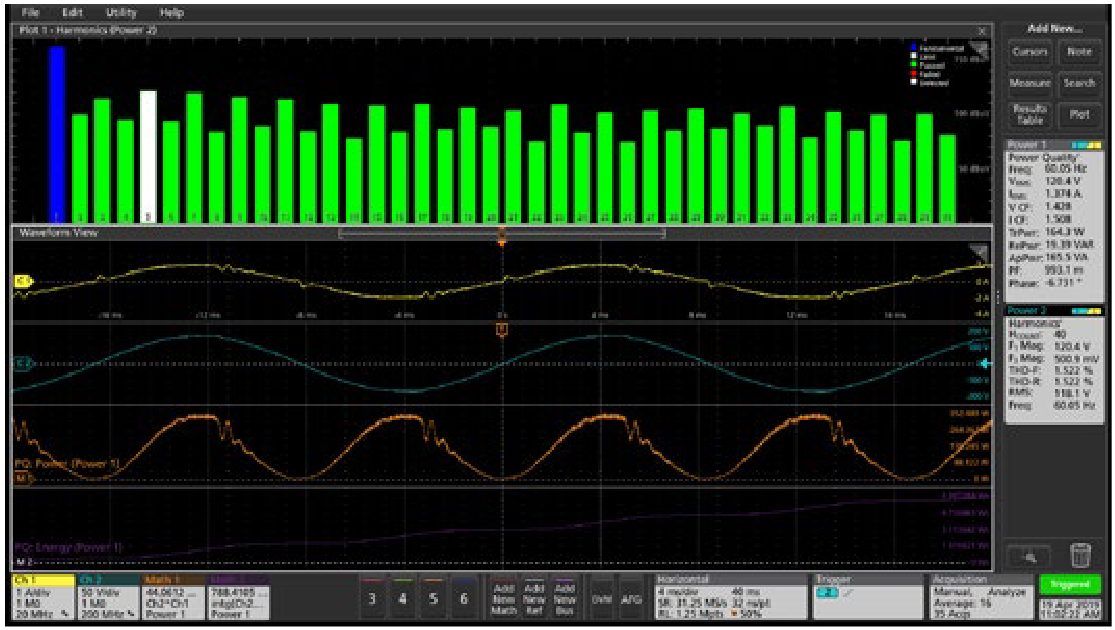

Pack Pro | POWER
Automatise une large gamme de mesures de puissance, de la ligne AC au point de charge. Comprend également le décodage pour les bus de gestion de l'énergie populaires.
| Inclus | Description | MSO Série 4 | MSO Série 5 | MSO Série 6 |
| Pack Starter | Décodage/déclenchement série intégré et AFG intégré (Voir page 3 pour plus de détails.) | Inclus | Inclus | Inclus |
| 4-RL-1 | Augmenter la longueur d'enregistrement à 62,5 millions de points par voie | Inclus | ||
| 5-RL-125M | Augmenter la longueur d'enregistrement à 125 millions de points d'échantillons par voie | Inclus | ||
| 6-RL-2 | Augmentez la longueur d’enregistrement à 250 millions de points par voie. | Inclus | ||
| 3PHASE | Analyse de puissance triphasée | Inclus | ||
| DPM | Gestion et analyse numériques de l'énergie | Inclus | Inclus | |

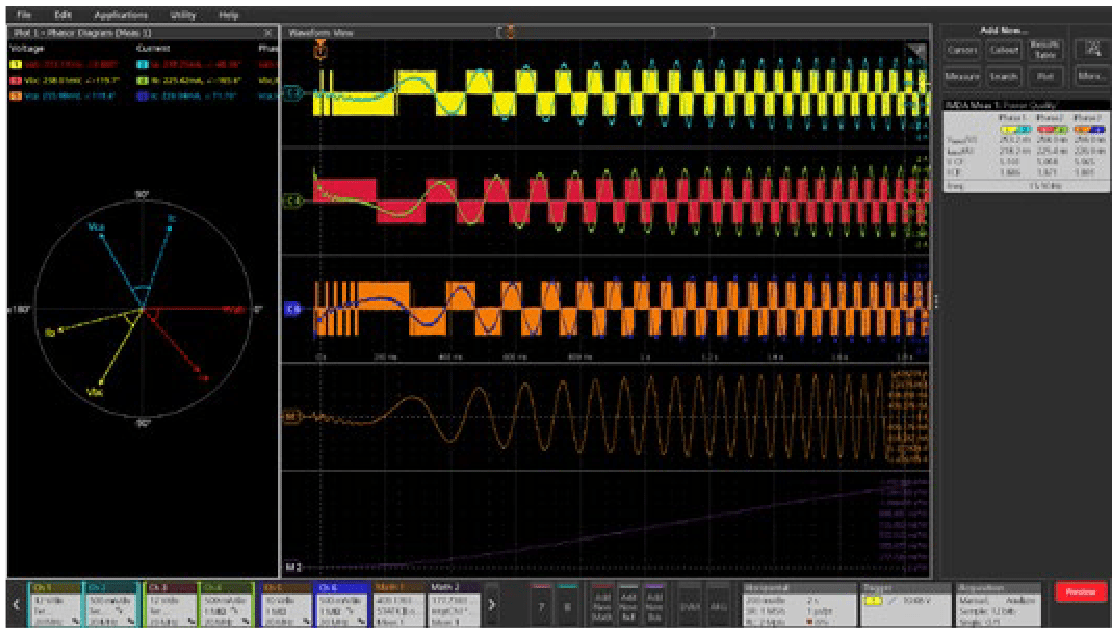

| IMDA | Analyse d´onduleurs, de moteurs et de variateurs triphasés | Inclus | Inclus | |
| IMDA DQ0 | Mesures DQ0 pour IMDA | Inclus | Inclus | |
| IMDA-MECH | Mesures mécaniques pour IMDA | Inclus | Inclus | |
| PWR | Analyse et mesure de puissance avancées (inclut PSRR, analyse de boucle de commande et mesure d'impédance) | Inclus | Inclus | Inclus |
| SRPM | Déclenchement et analyse du bus série SPMI | Inclus | Inclus | Inclus |
| SRSVID | Analyse de bus série SVID | Inclus | Inclus | Inclus |
| WBG-DPT | Mesures de test à double impulsion à large bande SiC/GaN | Inclus | Inclus | Inclus |
| Permanente | 4-PRO-POWER-FL | 5-PRO-POWER-FL | 6-PRO-POWER-FL | |

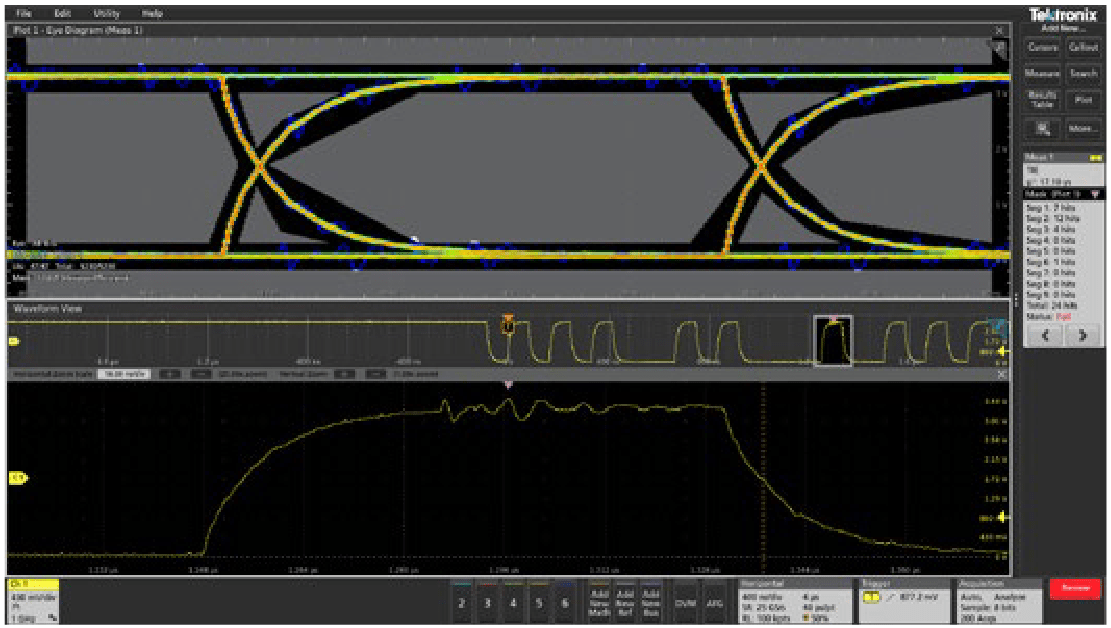

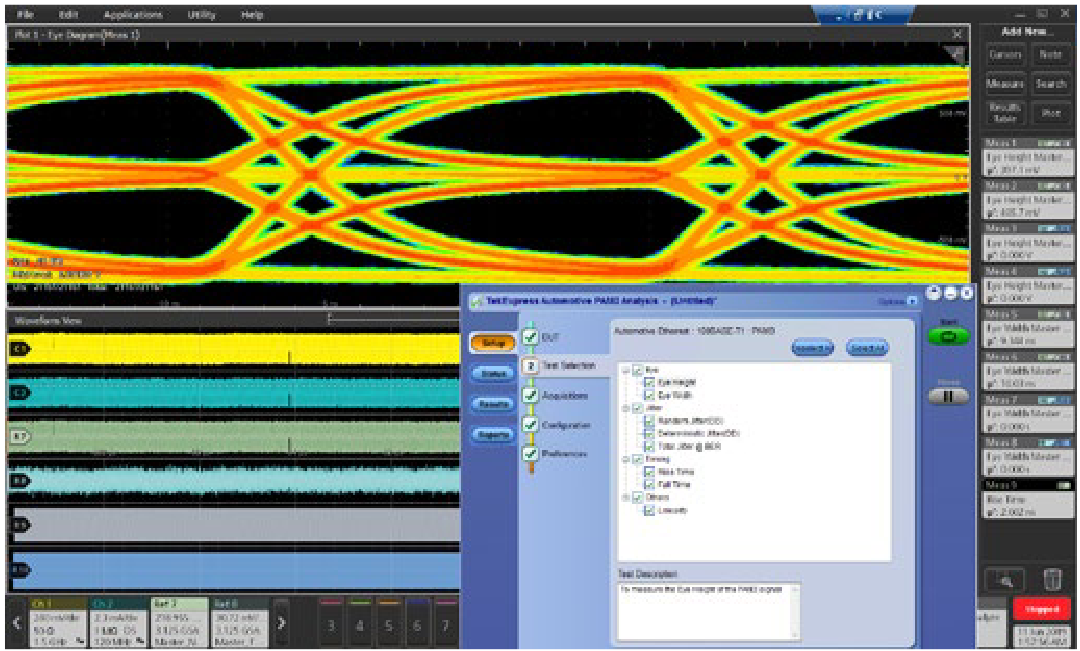

Pack Pro | Intégrité du signal
Outils essentiels pour les ingénieurs qui valident et dépannent les horloges et les lignes de données haute vitesse. Mesurer et décomposer rapidement la gigue. Évaluer automatiquement les formes de signaux et les limites de mesure au moyen des tests de masque et de limite.
| Inclus | Description | MSO Série 5 | MSO Série 6 |
| Pack Starter | Décodage/déclenchement série intégré et AFG intégré (Voir page 3 pour plus de détails.) | Inclus | Inclus |
| 5-RL-125M | Augmenter la longueur d'enregistrement à 125 millions de points d'échantillons par voie | Inclus | |
| 6-RL-2 | Augmentez la longueur d’enregistrement à 250 millions de points par voie. | Inclus | |
| DBDDR3 | Solution d'analyse et de débogage de la mémoire DDR3/LPDDR3 | Inclus | |
| DBLVDS | Solution de test LVDS automatisée* | Inclus | Inclus |

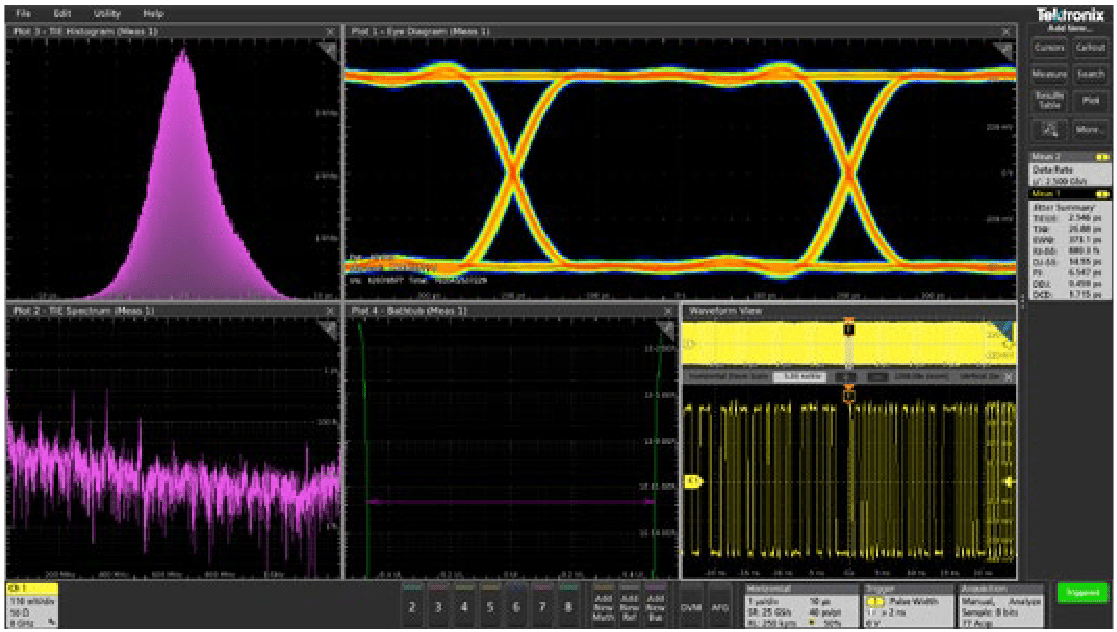

| DJA | Analyse de la gigue élaborée | Inclus | Inclus |
| MTM | Test de masques et de valeurs limites | Inclus | Inclus |
| PAM3 | Analyse de signal PAM3* | Inclus | Inclus |
| PWR | Analyse et mesure de puissance avancées (comprend l'analyse PSRR, l'analyse de boucle de commande et la mesure d'impédance) | Inclus | Inclus |
| TDR | Mesures et analyse de réflectométrie dans le domaine temporel (TDR) | Inclus | Inclus |
| UDFLT | Outil de création de filtres définis par l'utilisateur | Inclus | Inclus |
| Permanente | 5-PRO-SIGNAL-FL | 6-PRO-SIGNAL-FL | |

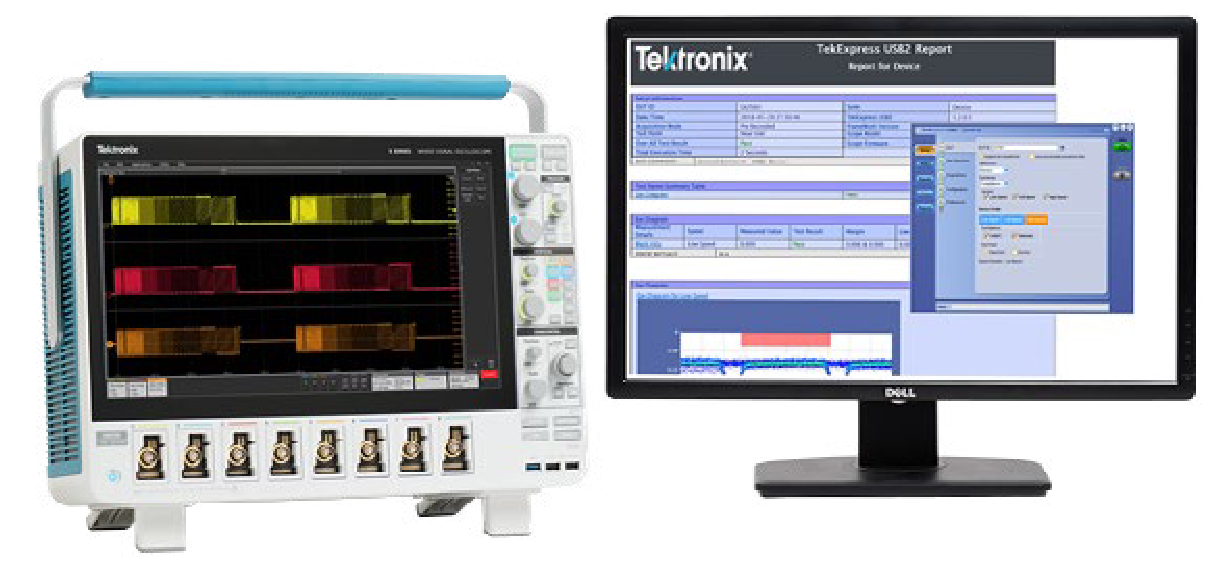

Pack Pro | Conformité aux normes
Inclut toutes les options de conformité actuellement disponibles pour votre MSO Série 5 ou 6 équipé de Windows®. Toutes les normes utilisent le moteur TekExpress pour une configuration flexible, un contrôle complet de l'instrument, des invites informatives et des rapports complets.
| Inclus | Description | MSO Série 5 | MSO Série 6 |
| Pack Starter | Décodage/déclenchement série intégré et AFG intégré (Voir page 3 pour plus de détails.) | Inclus | Inclus |
| 5-RL-125M | Augmenter la longueur d'enregistrement à 125 millions de points d'échantillons par voie | Inclus | |
| 6-RL-2 | Augmentez la longueur d’enregistrement à 250 millions de points par voie. | Inclus | |
| CMCPHY20 | test de conformité MIPI C-PHY 2.0 TX (nécessite l'option DJA)* | Inclus | |
| CMDPHY21 | Test de conformité MIPI D-PHY 2.1 (nécessite l'option DJA)* | Inclus | |
| CMENET | Solution de test de conformité Ethernet (10/100/1000BASE-T)* | Inclus | Inclus |
| CMENETML | Option Ethernet multivoie pour CMENET (10/100/1000BASE-T)* | Inclus | Inclus |
| CMINDUEN10 | Test de conformité automatisé pour Ethernet industriel (10BASE-T1L longue portée)* | Inclus | Inclus |
| CMUSB2 | USB2 Test de conformité automatisé* | Inclus | Inclus |
| CMDDR3 | Tests de conformité DDR3 automatisés* | Inclus | |
| CMDHPY | Tests de conformité automatisés D-PHY-Tx 1,2* | Inclus | |
| CMNBASET | Tests de conformité NBASE-T automatisés* | Inclus | |
| CMXGBT | Tests de conformité automatisés XGbT* | Inclus | |
| DBDDR3 | Analyse et débogage DDR3/LPDDR3* | Inclus | |
| DJA | Analyse de la gigue élaborée | Inclus | Inclus |
| PWR | Analyse et mesure de puissance avancées (comprend l'analyse PSRR, l'analyse de boucle de commande et la mesure d'impédance) | Inclus | Inclus |
| Permanente | 5-PRO-COMPL-FL | 6-PRO-COMPL-FL | |

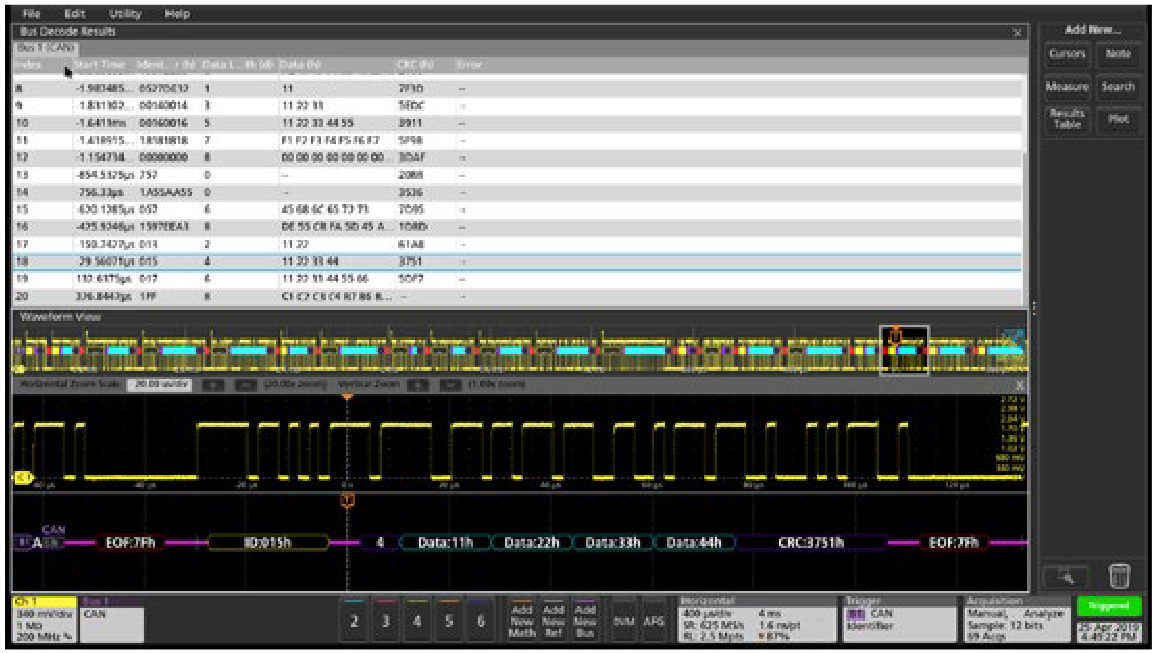

Pack Pro | Automobile
Spécialement pour les concepteurs d'ECU, ce pack offre une visibilité système exceptionnelle pour les validations et le dépannage. Il inclut la prise en charge des protocoles automobiles importants, ainsi que les tests de conformité et le débogage des normes série.
| Inclus | Description | MSO Série 4 | MSO Série 5 | MSO Série 6 |
| Pack Starter | Décodage/déclenchement série intégré et AFG intégré (Voir page 3 pour plus de détails.) | Inclus | Inclus | Inclus |
| 4-RL-1 | Augmenter la longueur d'enregistrement à 62,5 millions de points par voie | Inclus | ||
| 5-RL-125M | Augmenter la longueur d'enregistrement à 125 millions de points d'échantillons par voie | Inclus | ||
| 6-RL-2 | Augmentez la longueur d’enregistrement à 250 millions de points par voie. | Inclus | ||
| AUTOEN-SS | Séparation des signaux 100/1000BASE-T1* | Inclus | Inclus | |
| CMAUTOEN | Ethernet automobile (100/1000BASE-T1) tests de conformité automatisés * | Inclus | Inclus | |
| CMAUTOEN10 | Tests de conformité automatisés Ethernet automobile (10BASE-T1S à courte portée)* | Inclus | Inclus | |
| CMAUTOEN10G | Test de conformité automatisé de l'Ethernet multi-gigabit (2.5G/5GBASE-T1)* | Inclus | ||
| CMDPHY | Tests de conformité automatisés D-PHY-Tx 1,2* | Inclus | ||
| CMDPHY21 | Test de conformité MIPI D-PHY 2.1 | Inclus | ||
| DJA | Analyse de la gigue élaborée | Inclus | Inclus | |
| IMDA | Analyse d´onduleurs, de moteurs et de variateurs triphasés | Inclus | Inclus | |
| IMDA-DQO | Mesures DQ0 pour IMDA | Inclus | Inclus | |
| IMDA-MECH | Mesures mécaniques pour IMDA | Inclus | Inclus | |
| PAM3 | Analyse de signal PAM3* | Inclus | Inclus | |
| PWR | Analyse et mesure de puissance avancées (comprend l'analyse PSRR, l'analyse de boucle de commande et la mesure d'impédance) | Inclus | Inclus | Inclus |
| SRAUTO | Décodage, déclenchement et analyse série pour l'automobile (CAN, CAN FD, CAN XL, LIN, FlexRay) | Inclus | Inclus | Inclus |
| SRAUTOEN1 | Décodage et analyse du protocole 100BASE-T1 | Inclus | Inclus | |
| SRAUTOSEN | Décodage et analyse en série SENT | Inclus | Inclus | Inclus |
| SRCXPI | Décodage et analyse en série CXPI | Inclus | Inclus | Inclus |
| SRI3C | Décodage et analyse série I3C | Inclus | Inclus | Inclus |
| SRPSI5 | Analyse et décodage de série PSI5 | Inclus | Inclus | Inclus |
| WBG-DPT | Mesures de test à double impulsion à large bande SiC/GaN | Inclus | Inclus | Inclus |
| Permanente | 4-PRO-AUTO-FL | 5-PRO-AUTO-FL | 6-PRO-AUTO-FL | |

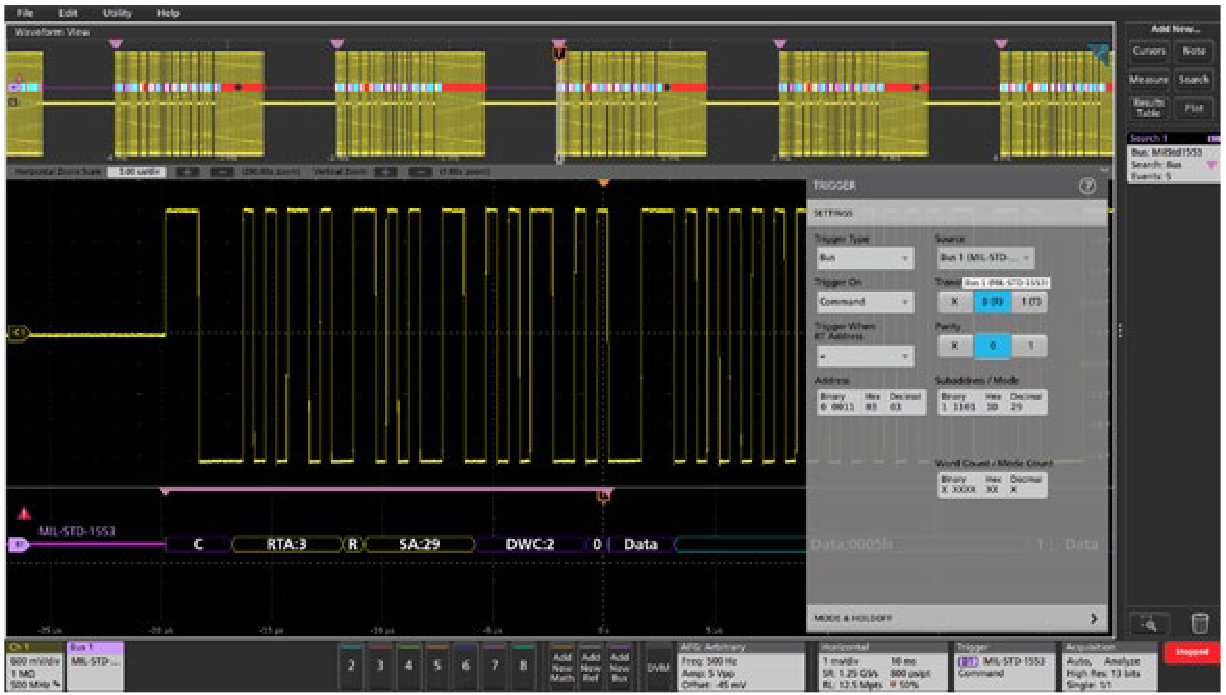

Pack Pro | Aérospatiale
Comprend le décodage des bus série pour les protocoles utilisés dans l'industrie aérospatiale, ainsi que la prise en charge des schémas d'encodage génériques tels que NRZ et Manchester. Le test de masques et de limites permet d'automatiser facilement les tests de signaux uniques.
| Inclus | Description | MSO Série 4 | MSO Série 5 | MSO Série 6 |
| Pack Starter | Décodage/déclenchement série intégré et AFG intégré (Voir page 3 pour plus de détails.) | Inclus | Inclus | Inclus |
| 4-RL-1 | Augmenter la longueur d'enregistrement à 62,5 millions de points par voie | Inclus | ||
| 5-RL-125M | Augmenter la longueur d'enregistrement à 125 millions de points d'échantillons par voie | Inclus | ||
| 6-RL-2 | Augmentez la longueur d’enregistrement à 250 millions de points par voie. | Inclus | ||
| DJA | Analyse de la gigue élaborée | Inclus | Inclus | |
| PWR | Analyse et mesure de puissance avancées (comprend l'analyse PSRR, l'analyse de boucle de commande et la mesure d'impédance) | Inclus | Inclus | Inclus |
| MTM | Test de masques et de valeurs limites | Inclus | Inclus | Inclus |
| SRMANCH | Décodage et analyse en série Manchester | Inclus | Inclus | Inclus |
| SRAERO | Déclenchement et analyse série pour l'industrie aérospatiale (MIL-STD-1553, ARINC 429). | Inclus | Inclus | Inclus |
| SRNRZ | Décodage et analyse en série NRZ | Inclus | Inclus | Inclus |
| SRSPACEWIRE | Décodage et analyse du bus série SpaceWire | Inclus | Inclus | Inclus |
| Permanente | 4-PRO-AERODEF-FL | 5-PRO-AERODEF-FL | 6-PRO-AERODEF-FL | |
Pack Ultimate
Le pack Ultimate offre le plus de capacités et les économies les plus hautes dans un seul pack.
Il comprend :
- Toutes les capacités du pack Starter, y compris le déclenchement/décodage série intégré et l'AFG intégré
- Toutes les fonctions de tous les packs Pro
- Longueur d'enregistrement accrue sur les MSO des séries 5 et 6 – 500 Mpoints sur le MSO Série 5 ou 1 Gpoints sur le MSO Série 6.
- Analyse de spectre large bande, synchronisée
- Affichage du spectre RF par rapport au temps des formes d'onde et déclenchement
- Bande passante de capture du spectre étendue
- Déclenchement vidéo
| Inclus | Description | MSO Série 4 | MSO Série 5 | MSO Série 6 |
| Pack Starter | Les MSO des séries 4, 5 ou 6 équipés d'un pack de démarrage pourront décoder et déclencher sur l'activité des bus I2C, SPI, RS232/422/485/UART. Un générateur de fonctions/arbitraire intégré avec 13 fonctions prédéfinies et des formes d'onde arbitraires est inclus. | Inclus | Inclus | Inclus |
| Tous les packs Pro | Décodage série | Inclus | Inclus | Inclus |
| Alimentation | Inclus | Inclus | Inclus | |
| Intégrité du signal | Inclus | Inclus | ||
| Conformité aux normes | Inclus | Inclus | ||
| Automobile | Inclus | Inclus | Inclus | |
| Aérospatiale | Inclus | Inclus | Inclus | |
| Ces fonctionnalités supplémentaires | Formes d'onde RF en vue spectre/temps et déclenchement | Inclus | Inclus | Inclus |
| Bande passante de capture étendue de la vue Spectre | Inclus | Inclus | Inclus | |
| Déclenchement vidéo | Inclus | Inclus | Inclus | |
| Augmentez la longueur d’enregistrement à 500 millions de points par voie | Inclus | |||
| Extension de la longueur d'enregistrement à 1 G points/voie | Inclus | |||
| Permanente | 4-ULTIMATE-FL | 5-ULTIMATE-FL | 6-ULTIMATE-FL | |
Pour plus d'informations, connaître les tarifs et déterminer quel pack d'applications répond le mieux à vos besoins,**veuillez contacter votre responsable de compte Tektronix local**.
Trouvez d’autres ressources précieuses sur TEK.COM
Copyright © Tektronix. Tous droits réservés. Les produits Tektronix sont protégés par des brevets américains et étrangers déjà déposés ou en cours d'obtention. Les informations contenues dans le présent document remplacent toutes celles publiées précédemment. Les spécifications et les prix peuvent être soumis à modification. TEKTRONIX et TEK sont des marques déposées de Tektronix, Inc. Toutes les autres marques de commerce, de services ou marques déposées sont la propriété de leurs détenteurs respectifs.
03/2024 48W-73761-8
