Télécharger le logiciel Kickstart de Keithley
Stimulez l'innovation grâce à des tests et des mesures plus rapides avec le logiciel KickStart. KickStart simplifie les informations à connaître sur l’instrument. Ainsi, en seulement quelques minutes, vous pouvez déballer l’instrument et obtenir des données réelles sur votre appareil. En effectuant immédiatement des tracés de données et en proposant des résumés statistiques rapides des données dans le tableau de lecture, KickStart vous permet de recueillir rapidement des informations et de prendre les décisions nécessaires au passage à la phase suivante du développement du produit. KickStart vous permet de vous concentrer sur l’interprétation des résultats de test, afin que votre équipe puisse atteindre ses objectifs d’innovation.
Au-delà des générateurs de fonctions arbitraires Keithley, des alimentations électriques, des instruments d'acquisition de données, des multimètres numériques (DMM) et des unités de source et de mesure (SMU), KickStart peut également être utilisé comme logiciel d'oscilloscope pour contrôler les oscilloscopes de laboratoire Tektronix.
Collecte automatisée des données provenant de plusieurs instruments sans les connaissances d’un expert
Points forts
- Collecte de millions de mesures diffusées en continu sur le disque de l'ordinateur pour un archivage sécurisé
- Exécution de test sur plusieurs instruments de façon indépendante et simultanée
Outils simples pour la visualisation rapide des données
Points forts
- Large espace d’affichage des données
- Accès aux informations relatives à plusieurs tests dans une seule fenêtre
- Mise en avant des données intéressantes à l’aide de marqueurs
- Comparaison de données provenant de plusieurs tests sur un seul et même tracé
- Possibilité de charger des signaux arbitraires et de base à partir de données de fichier
Réplication et partage des résultats des tests simples et rapides
Points forts
- Configuration de tests à l’aide d’instruments simulés et basculement sur de véritables instruments lorsqu’ils sont disponibles
- Enregistrement de la configuration de test dans le projet KickStart et exportation de celle-ci avec les données pour la documentation du test
- Exportation automatique des données aux formats .csv et .xlsx
- Exportation automatique des graphiques au format image
- Capture, enregistrement et export des paramètres de signaux AFG
Instruments pris en charge
| Type d’instrument | Modèle | Applications de la suite KickStart |
|---|---|---|
| Comparatif de générateurs de fonctions arbitraires | Série AFG31000 | AFG |
| Unités SMU | Série 2400, Série 2600, Série 2650, 6430 | Unité de caractérisation I-V |
| Oscilloscopes |
Série TBS1000, série TBS2000, MSO série 2, MDO série 3, MSO série 4, MSO série 5 , MSO série 5 B, MSO série 5 Low Profile, MSO série 6 B, série MDO3000, série MDO4000, série MSO3000, série MSO4000, série DPO3000, série DPO4000, série TDS1000, série TDS2000 et série TDS200 |
Scope |
| Unités d'acquisition des données | DAQ6510, DMM6500, 2700, 2701, 2750, 3706A | Enregistreur de données |
| Multimètres numériques | DMM6500, DMM7510, DAQ6510, 2700, 2701, 2750, 2000, 2010, 2110 | Multimètre numérique |
| Alimentations électriques | 2280S-32-6, 2280S-60-3, 2281S-20-6, série 2220, série 2230, 2231A-30-3, série 2260B, série 2200 et 2306-LAN | Alimentation électrique |
| Sensibilité | 6517B, 6514, 6485, 6487, 6517A | Multimètre numérique |
| Type d’instrument | Modèle | Applications spécialisées KickStart |
|---|---|---|
| Sensibilité | 6517B, 6517A | Application High Resistivity |
| Unités SMU | Série 2400, série 2600 | Application Battery Simulator |
| Alimentations électriques | 2281S-20-6 | Application Battery Simulator |
| Batterie | Série 2380 | Application Battery Simulator |
KickStart Purchasing Options
Select Items to see total below.
- Suite Apps
- KickStart Suite Apps Bundle
- AFG
- I-V Characterizer
- Scope
- Data Logger
- DMM
- Power Supply
- Speciality Apps
- Battery Simulator
- High Resistivity
- I-V Tracer Software
- Maintenance
KickStart Suite Apps Bundle
Software Included
- AFG App
- I-V Characterizer App
- Scope App
- Data Logger App
- DMM App
- Power Supply App
Description
Save money by bundling all the KickStart core software options. Easily complete all your device characterization and datalogging tasks, save tests, and share data for easy collaboration.
Subscription
KICKSTARTFL-SUITE-AN- Pay Annually
- Updates Included with active subscription
Perpetual
KICKSTARTFL-SUITE- Own the Software
- 1 year of updates included
- Purchase additional updates after 1st year of usage
AFG
Description
The KickStart AFG App gives users a simple method to control the AFG by sourcing and previewing waveforms remotely. Use the AFG App in conjunction with other KickStart apps, such as the Scope App, to capture signal data. Change settings in real time with our responsive interface along with accessing a variety of source functions, including pulse, noise, arbitrary, exponential rise, and many more
Subscription
KICKSTARTFL-AFG-AN- Pay Annually
- Updates Included with active subscription
Perpetual
KICKSTARTFL-AFG- Own the Software
- 1 year of updates included
- Purchase additional updates after 1st year of usage
I-V Characterizer
Description
Use the I-V Characterizer App to perform current vs. voltage (I-V) test on a variety of materials, two-terminal and multi-terminal semiconductor devices, solar cells, and much more. You can configure each SMU for a variety of bias and sweep sourcing operations, including linear, log, list, and dual sweeps.
Configure and control up to four instruments for DC or Pulsed I-V test in either the same app, same project, or a combination of the two while performing current versus voltage (I-V) testing on a variety of materials and devices
Subscription
KICKSTARTFL-IVC-AN- Pay Annually
- Updates Included with active subscription
Perpetual
KICKSTARTFL-IVC- Own the Software
- 1 year of updates included
- Purchase additional updates after 1st year of usage
Scope
Description
The Scope app supports data retrieval from Analog Channels, Reference Channels and Math Channels. The app will either capture present data (without waiting for a trigger) or will arm the scope to wait for a trigger, stop the capture to gather data once scope has been triggered and re-arm scope to wait for next trigger after data is captured.
Enable data capture and datalogging of waveforms, measurements, and screenshots with threee modes of operation while also capturing present data or arm to wait for a trigger, capture data, and re-arm for next trigger
Subscription
KICKSTARTFL-SCOPE-AN- Pay Annually
- Updates Included with active subscription
Perpetual
KICKSTARTFL-SCOPE- Own the Software
- 1 year of updates included
- Purchase additional updates after 1st year of usage
Data Logger
Description
Use the KickStart Data Logger App to set up and control your multi-channel data acquisition instrument. This app is designed to help you configure all your channels very quickly and even validate your connections during test configuration. It allows you to set up multiple channels with the same configuration but give each channel a meaningful label so that you can quickly scan your results and grab the information you need. Configure pass/fail limits for each channel in order to set alarm conditions and obtain quick visual verification of test results.Quickly configure multi-channel data acquisition instruments, stream millions of readings directly to PC disk media for safe data archival, and automatically export data in ready-to-use formats for reports and additional analysis.
Subscription
KICKSTARTFL-DL-AN- Pay Annually
- Updates Included with active subscription
Perpetual
KICKSTARTFL-DL- Own the Software
- 1 year of updates included
- Purchase additional updates after 1st year of usage
DMM
Description
This app affords you a simple way to log data using your Keithley DMM or sensitive measurement instrument.
Run independent or simultaneous tests that log measurements from one or more DMMs and get a quick summary of data using statistics built into the data table
Subscription
KICKSTARTFL-DMM-AN- Pay Annually
- Updates Included with active subscription
Perpetual
KICKSTARTFL-DMM- Own the Software
- 1 year of updates included
- Purchase additional updates after 1st year of usage
Power Supply
Description
This app simplifies supplying power to your device or system. Export / save statistics with the data while having easy access to control voltage bias and current limit while viewing data from primary measurement instrument in main viewing area. Configure list sweeps to automate tests of up to 99 points on the power supply. Control channels individually on multi-channel power supplies.
Subscription
KICKSTARTFL-PS-AN- Pay Annually
- Updates Included with active subscription
Perpetual
KICKSTARTFL-PS- Own the Software
- 1 year of updates included
- Purchase additional updates after 1st year of usage
Battery Simulator
Description
We provide a simple method to create, manage, and simulate battery models along with the ability to cycle test batteries. Designed for use with Keithley instruments to simulate battery models, battery model generation, and battery charge/discharge cycle testing.
Subscription
KICKSTARTFL-BAT-AN- Pay Annually
- Updates Included with active subscription
Perpetual
KICKSTARTFL-BAT- Own the Software
- 1 year of updates included
- Purchase additional updates after 1st year of usage
High Resistivity
Description
Measure resistance up to 1018 Ω at up to 1000V, quickly and reliably determine resistivity of material using tests that conform to ASTM D257 standard. For the most accurate resistivity measurements use alternating polarity measurement technique to eliminate inherent background currents.
Subscription
KICKSTARTFL-HRMA2-AN- Pay Annually
- Updates Included with active subscription
Perpetual
KICKSTARTFL-HRMA2- Own the Software
- 1 year of updates included
- Purchase additional updates after 1st year of usage
I-V Tracer Software
Description
Leverage the unique touchscreen interface of the 2400 Series Source Measure Unit (SMU) instrument to recreate the familiar user experience of a curve tracer for two-terminal devices. This gives a dedicated user interface for tracing the characteristics of devices through both current and voltage. With a range of compatible instruments, the I-V Tracer app can utilize the full capabilities of each source measure unit.
Permanent License
One-time purchase, node-locked, updates included.
Maintenance
Description
Perpetual License Only
All perpetual-licensed software comes with 1 year of updates. Maintenance plans add 1 year of updates to existing Perpetual License for one year increments after 1st year of software purchase.
Selected Items
Total
Account Required In order to continue with your transaction, you would need to have a Tektronix account. Thank you.
Application AFG
Points forts
- Interface réactive permettant aux utilisateurs de modifier les paramètres en temps réel
- Source et prévisualisation des signaux à distance
- Possibilité de contrôler de manière indépendante les deux voies des AFG multivoie
- Accès à différentes fonctions source, y compris l'impulsion, le bruit, l'arbitraire, la montée exponentielle et bien plus encore
Application I-V Characterizer
Points forts
- Configurez et contrôlez jusqu'à quatre instruments SMU série 2400 graphiques, série 2600B, 2651A et 2657A pour les tests DC ou I-V en impulsion dans la même application, le même projet ou une combinaison des deux.
- Configurez et analysez rapidement des tests d'impulsions pour le nouveau modèle pulseur de courant/SMU 10us 2601B-Pulse, pour la sortie d'impulsions jusqu'à 10 us à 10 A et 10 V.
- Effectuez des tests de courant-tension (I-V) sur une multitude de matériaux et de composants
- Utilisez jusqu’à quatre unités de source et de mesure pour chaque test
Application Scope
Points forts
- Trois modes de fonctionnement permettent la saisie et la consignation des données des formes d'ondes, mesures et captures d'écran
- Prend en charge la récupération de données sur les voies analogiques des oscilloscopes Tektronix pris en charge, ainsi que sur les voies de référence et les voies mathématiques
- Capture des données actuelles ou armement en attendant un déclencheur, capture des données et réarmement pour le prochain déclencheur
Application Data Logger
Points forts
- Configurez rapidement des instruments d'acquisition de données multi-voie
- Transférez des millions de mesures directement sur le disque de l’ordinateur pour un archivage sûr des données
- Exportez automatiquement les données dans des formats prêts à l'emploi pour les rapports et les analyses supplémentaires, même pendant l'exécution du test
Application DMM (Application Digital Multimeter)
Points forts
- Lancez des tests indépendants et simultanés qui enregistrent les mesures provenant d’un ou plusieurs multimètres numériques
- Obtenez un résumé rapide des données à l’aide des statistiques intégrées au tableau de données
Application Power Supply
Points forts
- Facilité d’accès pour contrôler le bias de tension et la limite du courant tout en visualisant les données provenant d’un instrument de mesure dans la zone d’affichage principale
- Configuration de balayage de listes pour automatiser les tests, comme la surveillance de la consommation d’énergie ou la stabilité du courant de charge
- Exportation/sauvegarde des statistiques avec les données

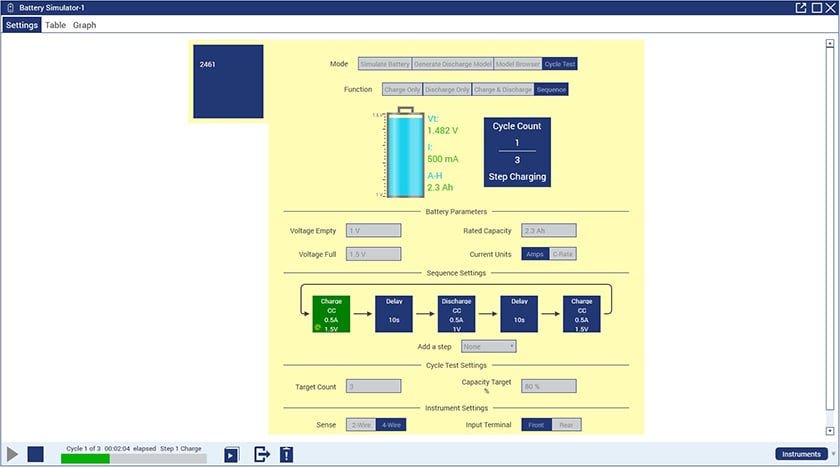

Application Battery Simulator
L'application Battery Simulator de KickStart permet aux utilisateurs de créer, gérer et simuler en toute simplicité des modèles de batteries ainsi que de tester leur cycle de vie. Cette application spécialisée, disponible en option pour le logiciel KickStart, est conçue pour être utilisée avec le simulateur de batterie/d'alimentation 2281S de Keithley pour simuler les modèles de batterie, avec la charge électronique DC 2380 de Keithley pour la génération du modèle de batterie et avec l'unité de source et de mesure (SMU) série graphique Keithley 2400 (voie A uniquement) pour la génération du modèle de batterie, la simulation de batterie et le test du cycle de chargement/déchargement de batterie.
L'application Battery Simulator comprend :
- La possibilité de générer, de modifier et de simuler des modèles de batterie personnalisés
- Une interface utilisateur réactive qui permet de modifier l'état de charge simulé en temps réel.
- Un affichage sous forme de tableaux et de graphiques pour visualiser la collecte de données en temps réel
- La possibilité de parcourir plusieurs modèles de batterie enregistrés dans le référentiel sur le disque local
- La possibilité d'importer et d'exporter des modèles vers et depuis le logiciel KickStart
- Des modèles de batteries dynamiques et statiques
- Le modèle de batterie dynamique actualise les valeurs en temps réel
- Une représentation visuelle des VOC, Vt, SOC, ESR, courant et capacité de la batterie.
- Stimulateur complet, générateur de modèles et solution de tests par le biais de cycles en utilisant des SMU
- La possibilité de tester les batteries par le biais de multiples cycles de charge et de décharge avec accès à une myriade de conditions d'arrêt du test.
L'application KickStart Battery Simulator nécessite une licence : soit la licence flottante perpétuelle KICKSTARTFL-BAT ou l'abonnement annuel KICKSTARTFL-BAT-AN. La licence flottante permet à certains utilisateurs de gérer le transfert des licences vers différents PC.
Application High Resistivity
L'application haute résistivité (HRMA) en option de KickStart est conçue pour être utilisée avec l'électromètre 6517B ou le compteur haute résistance de Keithley. Le modèle 6517B, avec le boîtier de test de résistivité 8009, est un appareil de laboratoire standard pour les mesures de résistivité volumique et surfacique sur les matériaux isolants. Ensemble, ils peuvent être utilisés pour mesurer une résistance jusqu'à 1018 Ω à 1000 V.
L’option de mesure haute résistance KickStart simplifie les opérations suivantes :
- Déterminez rapidement et de manière fiable la résistivité du matériau en utilisant des tests conformes à la norme ASTM D257
- Effectuez un test de réponse transitoire afin d’identifier le temps d’électrification adapté à la constante du matériau
- Observez la dépendance à la résistivité à la température et à l'humidité relative de l'environnement à l'aide des sondes en option 6517-TP et 6517-RH
- Utilisez la technique de mesure avec polarité alternée pour éliminer les courants en arrière-plan et obtenir des mesures de résistivité plus précises.
L'application haute résistivité de KickStart nécessite une licence : soit la licence flottante perpétuelle KICKSTARTFL-HRMA2, soit la licence temporaire d'un an KICKSTARTFL-HRMA2-AN. La licence flottante permet à certains utilisateurs de gérer le transfert des licences vers différents PC.
Application I-V Tracer
Le logiciel I-V Tracer Keithley exploite l'interface tactile unique des unités de source et de mesure (SMU) SourceMeter® graphiques pour recréer l'expérience utilisateur familière d'un traceur de courbe pour les appareils à deux terminaux. En équipant votre unité SourceMeter avec le logiciel I-V Tracer, vous bénéficierez d'une interface utilisateur qui vous permettra de tracer les caractéristiques en tension et en courant de votre composant. Avec une gamme d'instruments compatibles, I-V Tracer peut utiliser toutes les fonctionnalités de chaque unité de source et de mesure, y compris les deux numériseurs à grande vitesse du modèle 2461 pour effectuer le traçage avec une polarité AC et DC pulsée, en plus de la polarité DC standard.
