Keithley KickStart-Software
Die KickStart PC-Software ermöglicht eine schnelle Testeinrichtung, automatisierte Datenerfassung und intuitive Visualisierung über ein oder mehrere Geräte hinweg.
- Automatisieren Sie die Datenerfassung, um Zeit zu sparen und mühelos Millionen von Messwerten zu erfassen.
- Konfigurieren Sie Mehrgeräte-Tests und steuern Sie bis zu acht Geräte unabhängig voneinander.
- Verwenden und replizieren Sie Setups mit gespeicherten Testkonfigurationen.
- Erkennen Sie schnell Trends und Anomalien mit den integrierten Diagramm- und Vergleichswerkzeugen.
- Unterstützt eine breite Palette von Messgeräten: Netzteile, SMUs, DMMs, Datenlogger, Arbiträr-Funktionsgeneratoren und Oszilloskope.
Sign up for a free 30-day trial. No payment method is required.
Automatisierte Datenerfassung von verschiedenen Geräten ohne Expertenwissen
Highlights
- Zusammentragen von Millionen von Messwerten, die zur sicheren Archivierung auf PC-Speichermedien übertragen werden
- Unabhängige oder gleichzeitige Durchführung von Tests an mehreren Geräten
Einfache Werkzeuge zur schnellen Visualisierung der Daten
Highlights
- Großer Anzeigebereich für Daten
- Zugriff auf Informationen zu mehreren Tests in einem Fenster
- Hervorhebung interessanter Daten durch Markierungen
- Vergleich von Daten aus mehreren Testläufen in einer einzigen Darstellung
- Möglichkeit zum Laden von Ausgangs- und Arbiträrsignalen aus Dateien
Schnelle und einfache Test-Replikation und Ergebnisfreigabe
Highlights
- Konfigurieren Sie Tests mit simulierten Geräten und tauschen Sie, wenn verfügbar, reale Geräte ein
- Speichern der Testkonfiguration im KickStart-Projekt und Export mit Daten für die Testdokumentation
- Automatischer Datenexport im .csv- und .xlsx- Format
- Automatischer Export von Grafiken im Bildformat
- Erfassen, Speichern und Exportieren von AFG-Signaleinstellungen
Unterstützte Instrumente
| Gerätetyp | Modell | KickStart Suite Apps |
|---|---|---|
| Arbiträr-/Funktionsgeneratoren | AFG31000-Serie | AFG |
| SMU-Geräte | Serie 2400, Serie 2600, Serie 2650, Serie 6430 | I-V Charakterisierer |
| Oszilloskope |
Serie TBS1000, Serie TBS2000, MSO der Serie 2, MDO der Serie 3, MSO der Serie 4, MSO der Serie 5, MSO der Serie 5 B, MSO der Serie 5 Low Profile, MSO der Serie 6 B, Serie MDO3000, Serie MDO4000, Serie MSO3000, Serie MSO4000, Serie DPO3000, Serie DPO4000, Serie TDS1000, Serie TDS2000, Serie TDS200 |
Oszilloskop |
| Datenerfassungseinheiten | DAQ6510, DMM6500, 2700, 2701, 2750, 3706A | „Data Logger“ (Datenlogger) |
| DMM | DMM6500, DMM7510, DAQ6510, 2700, 2701, 2750, 2000, 2010, 2110 | DMM |
| Stromversorgungen | 2280S-32-6, 2280S-60-3, 2281S-20-6, 2220-Serie, 2230-Serie, 2231A-30-3, 2260B-Serie, 2200-Serie und 2306-LAN | Stromversorgung |
| anfällig | 6517B, 6514, 6485, 6487, 6517A | DMM |
| Gerätetyp | Modell | Kickstart Spezial-App |
|---|---|---|
| anfällig | 6517B, 6517A | Hochwiderstands-App |
| SMU-Geräte | Serie 2400, Serie 2600 | Akkusimulator-App |
| Stromversorgungen | 2281S-20-6 | Akkusimulator-App |
| Akku | Serie 22380 | Akkusimulator-App |
KickStart-Kaufoptionen
Wählen Sie Elemente aus, um die Gesamtsumme unten anzuzeigen.
KickStart Suite-Apps-Paket
Software enthalten
- AFG-App
- I-V Charakterisierer-App
- Oszilloskop-App
- Datenlogger-App
- DMM-App
- Netzteil-App
Beschreibung
Sparen Sie Geld, indem Sie alle KickStart-Kernsoftwareoptionen bündeln. Erledigen Sie alle Ihre Gerätecharakterisierungs- und Datenprotokollierungsaufgaben mühelos, speichern Sie Tests und geben Sie Daten für eine einfache Zusammenarbeit frei.
Abonnement
KICKSTARTFL-SUITE-AN- Jährlich zahlen
- Updates sind im aktiven Abonnement enthalten
Dauerhaft systemabhängig
KICKSTARTNL-SUITE- Die Software besitzen
- Updates im Lieferumfang enthalten
AFG
Beschreibung
Die KickStart AFG App bietet Benutzern eine einfache Methode zur Steuerung des AFG durch Erstellen und Anzeigen von Signalformen im Fernzugriff. Verwenden Sie die AFG App in Verbindung mit anderen KickStart-Apps, wie beispielsweise der Scope App, um Signaldaten zu erfassen. Ändern Sie Einstellungen in Echtzeit mit unserer reaktiven Schnittstelle und greifen Sie auf eine Vielzahl von Quellenfunktionen zu, einschließlich Impuls, Rauschen, Arbiträrgenerator, exponentieller Anstieg und viele mehr
Abonnement
KICKSTARTFL-AFG-AN- Jährlich zahlen
- Updates sind im aktiven Abonnement enthalten
Permanent gerätegebunden
KICKSTARTNL-AFG- Die Software besitzen
- Updates enthalten
I-V Charakterisierer
Beschreibung
Verwenden Sie die I-V-Characterizer-App, um Strom-Spannungs-Prüfungen (I-V) an einer Vielzahl von Materialien, Halbleiterbauteilen mit zwei und mehreren Anschlüssen, Solarzellen und vielem mehr durchzuführen. Sie können jede Source Measure Unit für eine Vielzahl von Bias- und Sweep-Quellenoperationen konfigurieren, einschließlich linearer, logarithmischer, Listen- und dualer Sweeps.
Konfigurieren und steuern Sie bis zu vier Geräte für DC- oder gepulste I-V-Tests in derselben App, demselben Projekt oder einer Kombination aus beidem und führen Sie gleichzeitig Strom-Spannungs-Tests (I-V) an einer Vielzahl von Materialien und Geräten durch
Abonnement
KICKSTARTFL-IVC-AN- Jährlich zahlen
- Updates sind im aktiven Abonnement enthalten
Permanent gerätegebunden
KICKSTARTNL-IVC- Die Software besitzen
- Updates enthalten
Oszilloskop
Beschreibung
Die Scope-App unterstützt den Datenabruf aus analogen Kanälen, Referenzkanälen und Math-Kanälen. Die App erfasst entweder aktuelle Daten (ohne auf einen Auslöser zu warten) oder bereitet das Oszilloskop vor, auf einen Auslöser zu warten, stoppt die Erfassung, um Daten zu sammeln, sobald das Oszilloskop ausgelöst wurde, und bereitet das Oszilloskop nach der Datenerfassung erneut darauf vor, auf den nächsten Auslöser zu warten.
Ermöglicht die Datenerfassung und Datenprotokollierung von Wellenformen, Messungen und Screenshots in drei Betriebsmodi sowie das Erfassen aktueller Daten oder das Vorbereiten auf einen Auslöser, das Erfassen von Daten und das erneute Vorbereiten auf den nächsten Auslöser
Abonnement
KICKSTARTFL-SCOPE-AN- Jährlich zahlen
- Updates sind im aktiven Abonnement enthalten
Permanent gerätegebunden
KICKSTARTNL-SCOPE- Die Software besitzen
- Updates enthalten
„Data Logger“ (Datenlogger)
Beschreibung
Verwenden Sie die KickStart Data Logger-App, um Ihr Mehrkanal-Datenerfassungsgerät einzurichten und zu steuern. Diese App wurde entwickelt, um Ihnen zu helfen, all Ihre Kanäle sehr schnell zu konfigurieren und sogar Ihre Verbindungen während der Testkonfiguration zu validieren. Sie ermöglicht es Ihnen, mehrere Kanäle mit derselben Konfiguration einzurichten, aber jedem Kanal eine aussagekräftige Bezeichnung zu geben, damit Sie Ihre Ergebnisse schnell durchsuchen und die benötigten Informationen erfassen können. Konfigurieren Sie Gut/Schlecht-Grenzwerte für jeden Kanal, um Alarmbedingungen festzulegen und eine schnelle visuelle Überprüfung der Testergebnisse zu erhalten. Konfigurieren Sie Mehrkanal-Datenerfassungsgeräte schnell, übertragen Sie Millionen von Messwerten direkt auf PC-Speichermedien zur sicheren Datenarchivierung und exportieren Sie Daten automatisch in gebrauchsfertige Formate für Berichte und zusätzliche Analysen.
Abonnement
KICKSTARTFL-DL-AN- Jährlich zahlen
- Updates sind im aktiven Abonnement enthalten
Dauerhaft gerätegebunden
KICKSTARTNL-DL- Die Software besitzen
- Updates enthalten
DMM
Beschreibung
Diese App bietet Ihnen eine einfache Möglichkeit, Daten mit Ihrem Keithley-DMM oder empfindlichen Messgerät zu protokollieren.
Führen Sie unabhängige oder gleichzeitige Tests durch, die Messungen von einem oder mehreren DMMs protokollieren, und erhalten Sie eine schnelle Zusammenfassung der Daten unter Verwendung von in die Datentabelle integrierten Statistiken.
Abonnement
KICKSTARTFL-DMM-AN- Jährlich zahlen
- Updates sind im aktiven Abonnement enthalten
Permanent gerätegebunden
KICKSTARTNL-DMM- Die Software besitzen
- Updates enthalten
Stromversorgung
Beschreibung
Diese App vereinfacht die Stromversorgung Ihres Geräts oder Systems. Exportieren/Speichern von Statistiken mit den Daten bei gleichzeitig einfachem Zugriff auf Steuerspannungsvorspannung und Strombegrenzung während der Anzeige der Daten des primären Messgeräts im Hauptanzeigebereich. Konfiguration von Listen-Sweeps zur Automatisierung von Tests mit bis zu 99 Punkten am Labor-Netzgerät. Steuern Sie Kanäle bei mehrkanaligen Labor-Netzgeräten einzeln.
Abonnement
KICKSTARTFL-PS-AN- Jährlich zahlen
- Updates sind im aktiven Abonnement enthalten
Permanent gerätegebunden
KICKSTARTNL-PS- Die Software besitzen
- Updates enthalten
Akkusimulator
Beschreibung
Wir bieten eine einfache Möglichkeit, Akkumodelle zu erstellen, zu verwalten und zu simulieren, sowie die Möglichkeit, Akkus einem Zyklustest zu unterziehen. Für die Verwendung mit Keithley-Instrumenten zur Simulation von Akkumodellen, zur Generierung von Akkumodellen und für Lade-/Entladezyklustests von Akkus konzipiert.
Abonnement
KICKSTARTFL-BAT-AN- Jährlich zahlen
- Updates sind im aktiven Abonnement enthalten
Dauerhaft gerätegebunden
KICKSTARTNL-BAT- Die Software besitzen
- Updates enthalten
Hochwiderstand
Beschreibung
Messen Sie Widerstände bis zu 1018 Ω bei bis zu 1000 V und ermitteln Sie den spezifischen Widerstand von Materialien schnell und zuverlässig mit Tests nach der ASTM-Norm D257. Verwenden Sie für genaueste Messungen des spezifischen Widerstands die Umpolungs-Messtechnik, um inhärente Grundströme zu eliminieren.
Abonnement
KICKSTARTFL-HRMA2-AN- Jährlich zahlen
- Updates sind im aktiven Abonnement enthalten
Dauerhaft gerätegebunden
KICKSTARTNL-HRMA2- Die Software besitzen
- Updates inklusive
I-V-Tracer-Software
Beschreibung
Nutzen Sie die einzigartige Touchscreen-Oberfläche des Source Measure Unit (SMU) Instruments der Serie 2400, um die vertraute Benutzererfahrung eines Kennlinienschreibers für Bauteile mit zwei Terminals nachzubilden. Dies bietet eine dedizierte Benutzeroberfläche zur Aufzeichnung der Charakteristiken von Bauteilen sowohl über den Strom als auch über die Spannung. Mit einer Reihe kompatibler Geräte kann die I-V Tracer App die vollständigen Funktionen jeder Source Measure Unit nutzen.
Dauerhafte Lizenz
Einmaliger Kauf, gerätegebunden, Updates enthalten.
Selected Items
Total
Account Required In order to continue with your transaction, you would need to have a Tektronix account. Thank you.
AFG-App
Highlights
- Reaktive Schnittstelle ermöglicht dem Benutzer, Einstellungen in Echtzeit zu ändern
- Lokalisierung und Vorschau von Signalen per Fernzugriff
- Fähigkeit, beide Kanäle von Mehrkanal-AFGs unabhängig voneinander zu steuern
- Zugriff auf eine Vielzahl von Quellenfunktionen, einschließlich Impuls, Rauschen, arbiträr, exponentieller Anstieg und viele mehr
I-V Charakterisierer-App
Highlights
- Konfigurieren und steuern Sie bis zu vier SMU-Geräte der Serien 2400 Graphical, 2600B, 2651A und 2657A für DC- oder gepulste I-U-Tests in derselben App, demselben Projekt oder einer Kombination aus beidem.

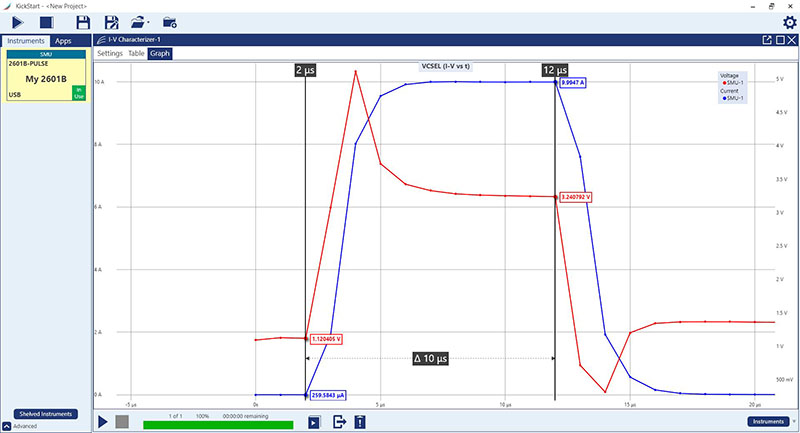

- Ermöglicht die schnelle Einrichtung und Analyse von Impulsprüfungen für das neue Impulsgerät/SMU 2601B-Pulse 10us zur Ausgabe von Impulsen bis zu 10 us bei 10 A und 10 V.
- Durchführen von Strom-/Spannungsprüfungen (I-V) an einer Vielzahl von Materialien und Geräten
- Verwendung von bis zu vier SourceMeter® SMU-Geräten pro Test
Oszilloskop-App
Highlights
- Drei Betriebsmodi ermöglichen die Datenerfassung und Datenprotokollierung von Wellenformen, Messungen und Screenshots
- Unterstützt den Datenabruf aus analogen Kanälen der unterstützten Tektronix Oszilloskope sowie aus Referenz- und Math-Kanälen
- Erfassen von aktuellen Daten oder Vorbereiten für einen Auslöser, Erfassen von Daten und erneutes Vorbereiten für den nächsten Auslöser

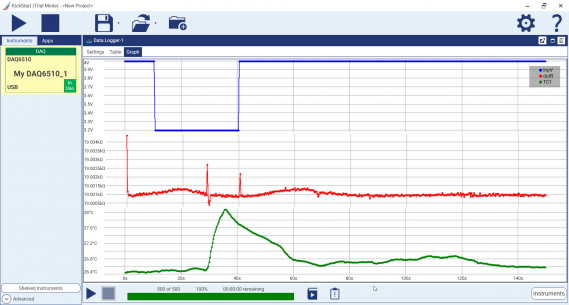

Datenlogger-App
Highlights
- Schnelle Konfiguration von Mehrkanal-Datenerfassungsgeräten
- Übertragen von Millionen Messwerte direkt auf PC-Speichermedien zur sicheren Datenarchivierung
- Automatischer Export von Daten in gebrauchsfertige Formate für Berichte und zusätzliche Analysen – auch während des Tests
DMM-App (Digitalmultimeter-App)
Highlights
- Führen Sie unabhängige oder gleichzeitige Tests zur Protokollierung von Messungen von einem oder mehreren DMMs durch
- Schnelle Zusammenfassung der Daten unter Verwendung der in die Datentabelle integrierten Statistiken
Netzteil-App
Highlights
- Einfacher Zugriff auf Steuerspannungsvorspannung und Strombegrenzung während der Anzeige der Daten vom primären Messgerät im Hauptanzeigebereich
- Konfiguration eines Listen-Sweeps zur Automatisierung von Tests, wie beispielsweise zur Überwachung des Stromverbrauchs oder der Stabilität des Laststroms
- Datenstatistiken exportieren/speichern

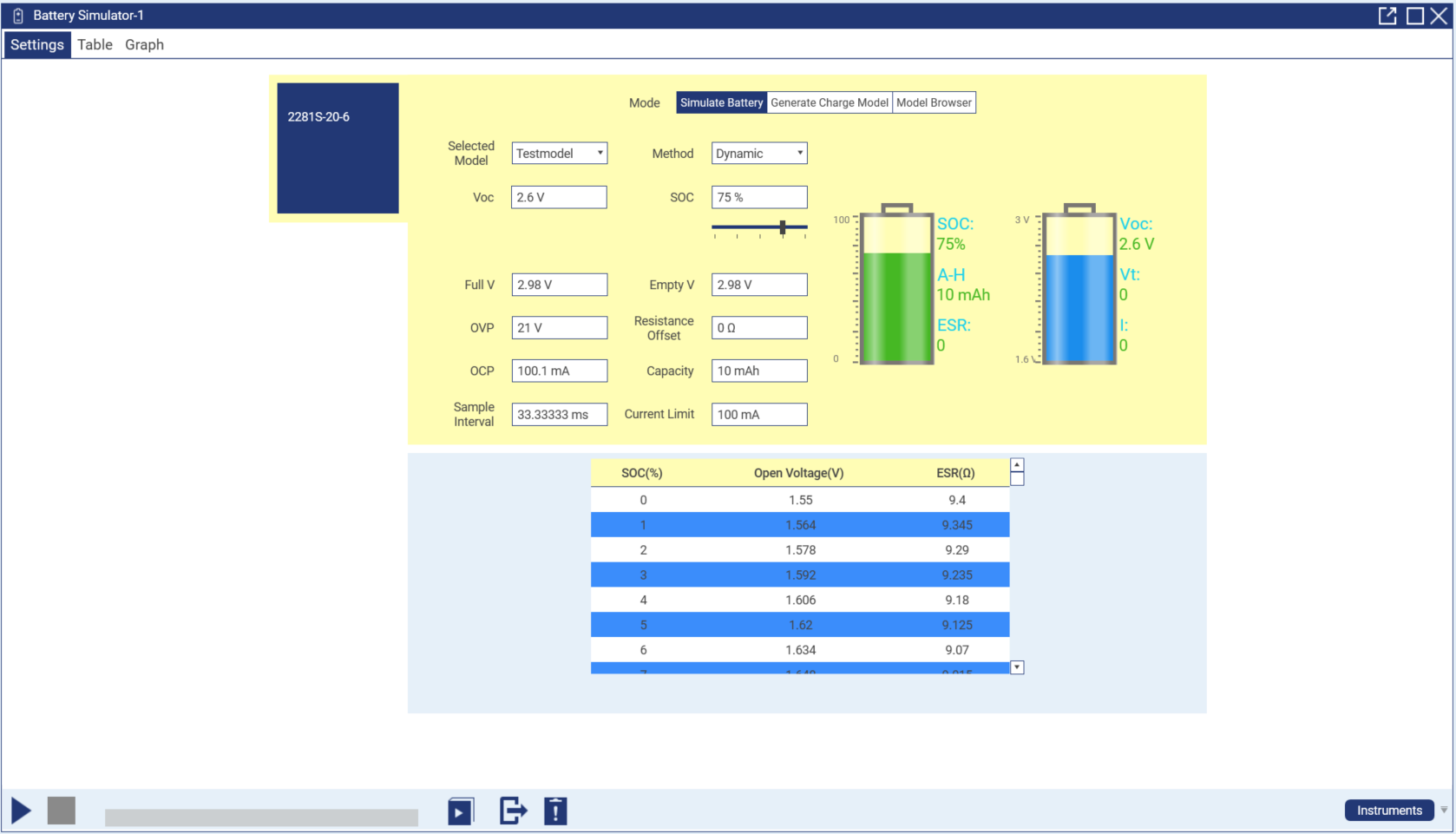

Akkusimulator-App
Die Akkusimulator-App in KickStart bietet Benutzern eine einfache Möglichkeit, Akkumodelle zu erstellen, zu verwalten und zu simulieren, sowie die Fähigkeit, den Akkuzyklus zu testen. Diese optionale Spezialanwendung für die KickStart Software ist für die Verwendung mit dem Stromversorgungs-/Akkusimulator 2281S von Keithley zur Simulation von Akkumodellen und der elektronischen Gleichstromlast 2380 von Keithley zur Generierung von Akkumodellen, sowie der grafischen Serie 2400 von Keithley und den SMUs der Serien 2600A/B (nur Kanal A) für die Generierung von Akkumodellen, der Akkusimulation und dem Test von Lade-/Entladezyklen konzipiert.
Die Akkusimulator-App umfasst:
- Erstellung, Bearbeitung und Simulation benutzerdefinierter Akkumodelle
- Reaktive Benutzerschnittstelle, die Änderungen des simulierten Ladezustands in Echtzeit ermöglicht
- Tabellen- und Diagrammansichten zur Visualisierung der Datenerfassung in Echtzeit
- Möglichkeit zum Durchsuchen mehrerer Akkumodelle, die auf dem lokalen Laufwerk in einer Datenbank gespeichert sind
- Importieren und Exportieren von Modellen in und aus der KickStart-Software
- Dynamische und statische Akkumodelle
- Dynamisches Akkumodell aktualisiert Werte in Echtzeit
- Visuelle Darstellung von VOC, Vt, SOC, ESR, Strom und Kapazität des Akkus
- Komplettlösung für Simulation, Modellgenerierung und Zyklustest mit SMUs.

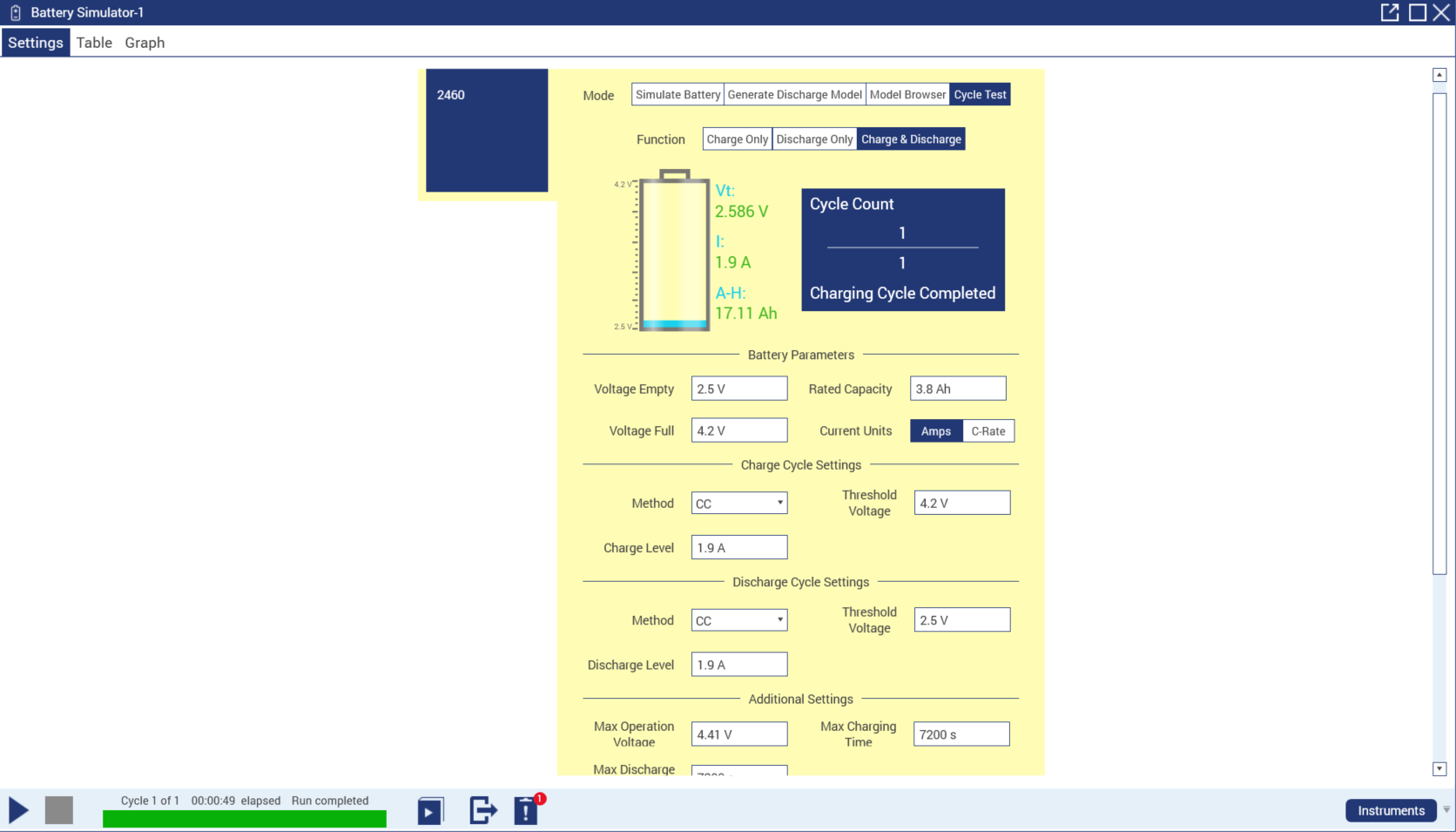

- Möglichkeit zum Testen von Akkus über mehrere Lade- und Entladezyklen hinweg mit Zugriff auf eine Vielzahl von Testabschaltbedingungen
Für die KickStart Akkusimulator-Anwendung ist eine Lizenz erforderlich: entweder die permanente Floating-Lizenz KICKSTARTFL-BAT oder die Einjahres-Lizenz KICKSTARTFL-BAT-AN. Mit einer Floating-Lizenz haben ausgewählte Benutzer die Möglichkeit, die Übertragung einer Einzellizenz auf andere PCs zu verwalten.
Hochwiderstands-App
Die optionale Hochwiderstands-Anwendung (HRMA) für KickStart ist für die Verwendung mit dem Elektrometer/Hochwiderstandsmesser 6517B von Keithley ausgelegt. In Verbindung mit der Vorrichtung zum Testen des spezifischen Widerstands (Modell 8009) stellt das Modell 6517B einen Laborstandard für Volumen- und Oberflächenwiderstandsmessungen an Dämmstoffen dar. In Kombination können diese zur Messung von Widerständen bis 1018 Ω bei bis zu 1000 V verwendet werden.
Die KickStart-Option für Hochwiderstandsmessungen erleichtert Ihnen folgende Vorgänge:
- Rasche und zuverlässige Ermittlung des spezifischen Widerstands von Materialien mithilfe von Tests nach der Norm ASTM D257
- Durchführung eines Sprungantworttests zur Bestimmung der Elektrifizierungsrate entsprechend der Zeitkonstante des Materials
- Beobachtung der Abhängigkeit des spezifischen Widerstands von der Temperatur und der relativen Luftfeuchtigkeit der Umgebung anhand optionaler Tastköpfe vom Modell 6517-TP bzw. 6517-RH
- Verwendung der Umpolungs-Messtechnik zur Beseitigung inhärenter Grundströme für genaueste Messungen des spezifischen Widerstands.
Für die KickStart-Anwendung für Hochwiderstandsmessungen ist eine Lizenz erforderlich, entweder die Floating-Lizenz für das Modell KICKSTARTFL-HRMA2 oder die Einjahres-Lizenz für das KICKSTARTFL-HRMA2-AN. Mit einer Floating-Lizenz haben ausgewählte Benutzer die Möglichkeit, die Übertragung einer Einzellizenz auf andere PCs zu verwalten.
I-V Kennlinienschreiber-App
Die Keithley I-V Kennlinienschreiber-Software nutzt die einzigartige Touchscreen-Oberfläche der grafischen SourceMeter® Source Measure Unit (SMU) Geräte der Serie 2400, um die vertraute Benutzererfahrung eines Kennlinienschreibers für Bauteile mit zwei Terminals zu erschaffen. Wenn Sie den I-V Kennlinienschreiber Ihrem SourceMeter hinzufügen, erhalten Sie eine gesonderte Benutzeroberfläche, mit der Sie die Strom-Spannungs-Charakteristik Ihrer Bauteile aufzeichnen können. Mit einer Reihe von kompatiblen Geräten kann der I-V Kennlinienschreiber die volle Leistungsfähigkeit jeder Source Measure Unit nutzen, einschließlich der beiden schnellen Digitizer im Modell 2461, um zusätzlich zur Standard-Gleichstrompolarität eine Aufzeichnung mit Wechselstrom und gepulstem Gleichstrom durchzuführen.
