Phần mềm Keithley KickStart
Thúc đẩy sự đổi mới thông qua kiểm tra và đo lường nhanh hơn với Phần mềm KickStart. KickStart đơn giản hóa những gì bạn cần biết về thiết bị để chỉ trong vài phút, bạn có thể lấy thiết bị ra khỏi hộp và nhận dữ liệu thực trên thiết bị của mình. Bằng cách vẽ đồ thị dữ liệu ngay lập tức và cung cấp tóm tắt thống kê nhanh chóng về dữ liệu trong bảng đọc, KickStart cho phép bạn thu thập thông tin chi tiết nhanh hơn và đưa ra quyết định cần thiết để chuyển sang giai đoạn phát triển thiết bị tiếp theo. KickStart cho phép bạn tập trung thời gian vào việc giải thích kết quả kiểm tra để đội của bạn có thể đáp ứng các mục tiêu đổi mới.
Ngoài máy tạo chức năng tùy ý Keithley, bộ cấp nguồn, công cụ thu thập dữ liệu, đồng hồ vạn năng kỹ thuật số (DMM) và thiết bị đo nguồn (SMU), KickStart cũng có thể được sử dụng làm phần mềm máy hiện sóng để điều khiển máy hiện sóng để bàn Tektronix.
Thu thập dữ liệu tự động từ nhiều công cụ mà không cần kiến thức chuyên môn
Những điểm nổi bật
- Thu thập hàng triệu số đọc được phát trực tiếp đến phương tiện đĩa máy tính để lưu trữ an toàn
- Chạy kiểm tra trên nhiều thiết bị một cách độc lập hoặc đồng thời
Các công cụ đơn giản để hiển thị dữ liệu một cách nhanh chóng
Những điểm nổi bật
- Khu vực xem dữ liệu lớn
- Truy cập thông tin về nhiều kiểm tra trong một cửa sổ
- Đánh dấu dữ liệu quan tâm bằng cách sử dụng điểm đánh dấu
- So sánh dữ liệu từ nhiều lần chạy kiểm tra trong một biểu đồ duy nhất
- Khả năng tải dạng sóng cơ bản và tùy ý từ dữ liệu tập tin
Nhân rộng kiểm tra nhanh chóng và dễ dàng và chia sẻ kết quả
Những điểm nổi bật
- Cấu hình các kiểm tra bằng các công cụ mô phỏng và hoán đổi trong các công cụ thực khi có sẵn
- Lưu cấu hình kiểm tra trong dự án KickStart và xuất cùng với dữ liệu làm tài liệu kiểm tra
- Tự động xuất dữ liệu ở định dạng .csv và .xlsx
- Tự động xuất biểu đồ ở định dạng hình ảnh
- Thu thập, lưu, và xuất cài đặt dạng sóng AFG
Dụng cụ được hỗ trợ
| Loại thiết bị | Mẫu máy | Ứng dụng KickStart Suite |
|---|---|---|
| Máy tạo chức năng tùy ý | AFG31000 Series | AFG |
| Thiết bị SMU | 2400 Series, 2600 Series, 2650 Series, 6430 | Bộ mô tả đặc điểm I-V |
| Máy hiện sóng |
TBS1000 Series, TBS2000 Series, 2 Series MSO, 3 Series MDO, 4 Series MSO, 5 Series MSO, 5 Series B MSO, 5 Series MSO cấu hình thấp, 6 Series B MSO, MDO3000 Series, MDO4000 Series, MSO3000 Series, MSO4000 Series, DPO3000 Series, DPO4000 Series, TDS1000 Series, TDS2000 Series, và TDS200 Series |
Máy hiện sóng |
| Thiết bị thu nhận dữ liệu | DAQ6510, DMM6500, 2700, 2701, 2750, 3706A | Máy ghi dữ liệu |
| DMM | DMM6500, DMM7510, DAQ6510, 2700, 2701, 2750, 2000, 2010, 2110 | DMM |
| Bộ cấp nguồn | 2280S-32-6, 2280S-60-3, 2281S-20-6, 2220 Series, 2230 Series, 2231A-30-3, 2260B Series, 2200 Series, và 2306-LAN | Bộ cấp nguồn |
| Độ nhạy | 6517B, 6514, 6485, 6487, 6517A | DMM |
| Loại thiết bị | Mẫu máy | Ứng dụng chuyên KickStart |
|---|---|---|
| Độ nhạy | 6517B, 6517A | Ứng dụng độ nhạy cao |
| Thiết bị SMU | 2400 Series, 2600 Series | Ứng dụng mô phỏng pin |
| Bộ cấp nguồn | 2281S-20-6 | Ứng dụng mô phỏng pin |
| Pin | 2380 Series | Ứng dụng mô phỏng pin |
KickStart Purchasing Options
Select Items to see total below.
- Suite Apps
- KickStart Suite Apps Bundle
- AFG
- I-V Characterizer
- Scope
- Data Logger
- DMM
- Power Supply
- Speciality Apps
- Battery Simulator
- High Resistivity
- I-V Tracer Software
- Maintenance
KickStart Suite Apps Bundle
Software Included
- AFG App
- I-V Characterizer App
- Scope App
- Data Logger App
- DMM App
- Power Supply App
Description
Save money by bundling all the KickStart core software options. Easily complete all your device characterization and datalogging tasks, save tests, and share data for easy collaboration.
Subscription
KICKSTARTFL-SUITE-AN- Pay Annually
- Updates Included with active subscription
Perpetual
KICKSTARTFL-SUITE- Own the Software
- 1 year of updates included
- Purchase additional updates after 1st year of usage
AFG
Description
The KickStart AFG App gives users a simple method to control the AFG by sourcing and previewing waveforms remotely. Use the AFG App in conjunction with other KickStart apps, such as the Scope App, to capture signal data. Change settings in real time with our responsive interface along with accessing a variety of source functions, including pulse, noise, arbitrary, exponential rise, and many more
Subscription
KICKSTARTFL-AFG-AN- Pay Annually
- Updates Included with active subscription
Perpetual
KICKSTARTFL-AFG- Own the Software
- 1 year of updates included
- Purchase additional updates after 1st year of usage
I-V Characterizer
Description
Use the I-V Characterizer App to perform current vs. voltage (I-V) test on a variety of materials, two-terminal and multi-terminal semiconductor devices, solar cells, and much more. You can configure each SMU for a variety of bias and sweep sourcing operations, including linear, log, list, and dual sweeps.
Configure and control up to four instruments for DC or Pulsed I-V test in either the same app, same project, or a combination of the two while performing current versus voltage (I-V) testing on a variety of materials and devices
Subscription
KICKSTARTFL-IVC-AN- Pay Annually
- Updates Included with active subscription
Perpetual
KICKSTARTFL-IVC- Own the Software
- 1 year of updates included
- Purchase additional updates after 1st year of usage
Scope
Description
The Scope app supports data retrieval from Analog Channels, Reference Channels and Math Channels. The app will either capture present data (without waiting for a trigger) or will arm the scope to wait for a trigger, stop the capture to gather data once scope has been triggered and re-arm scope to wait for next trigger after data is captured.
Enable data capture and datalogging of waveforms, measurements, and screenshots with threee modes of operation while also capturing present data or arm to wait for a trigger, capture data, and re-arm for next trigger
Subscription
KICKSTARTFL-SCOPE-AN- Pay Annually
- Updates Included with active subscription
Perpetual
KICKSTARTFL-SCOPE- Own the Software
- 1 year of updates included
- Purchase additional updates after 1st year of usage
Data Logger
Description
Use the KickStart Data Logger App to set up and control your multi-channel data acquisition instrument. This app is designed to help you configure all your channels very quickly and even validate your connections during test configuration. It allows you to set up multiple channels with the same configuration but give each channel a meaningful label so that you can quickly scan your results and grab the information you need. Configure pass/fail limits for each channel in order to set alarm conditions and obtain quick visual verification of test results.Quickly configure multi-channel data acquisition instruments, stream millions of readings directly to PC disk media for safe data archival, and automatically export data in ready-to-use formats for reports and additional analysis.
Subscription
KICKSTARTFL-DL-AN- Pay Annually
- Updates Included with active subscription
Perpetual
KICKSTARTFL-DL- Own the Software
- 1 year of updates included
- Purchase additional updates after 1st year of usage
DMM
Description
This app affords you a simple way to log data using your Keithley DMM or sensitive measurement instrument.
Run independent or simultaneous tests that log measurements from one or more DMMs and get a quick summary of data using statistics built into the data table
Subscription
KICKSTARTFL-DMM-AN- Pay Annually
- Updates Included with active subscription
Perpetual
KICKSTARTFL-DMM- Own the Software
- 1 year of updates included
- Purchase additional updates after 1st year of usage
Power Supply
Description
This app simplifies supplying power to your device or system. Export / save statistics with the data while having easy access to control voltage bias and current limit while viewing data from primary measurement instrument in main viewing area. Configure list sweeps to automate tests of up to 99 points on the power supply. Control channels individually on multi-channel power supplies.
Subscription
KICKSTARTFL-PS-AN- Pay Annually
- Updates Included with active subscription
Perpetual
KICKSTARTFL-PS- Own the Software
- 1 year of updates included
- Purchase additional updates after 1st year of usage
Battery Simulator
Description
We provide a simple method to create, manage, and simulate battery models along with the ability to cycle test batteries. Designed for use with Keithley instruments to simulate battery models, battery model generation, and battery charge/discharge cycle testing.
Subscription
KICKSTARTFL-BAT-AN- Pay Annually
- Updates Included with active subscription
Perpetual
KICKSTARTFL-BAT- Own the Software
- 1 year of updates included
- Purchase additional updates after 1st year of usage
High Resistivity
Description
Measure resistance up to 1018 Ω at up to 1000V, quickly and reliably determine resistivity of material using tests that conform to ASTM D257 standard. For the most accurate resistivity measurements use alternating polarity measurement technique to eliminate inherent background currents.
Subscription
KICKSTARTFL-HRMA2-AN- Pay Annually
- Updates Included with active subscription
Perpetual
KICKSTARTFL-HRMA2- Own the Software
- 1 year of updates included
- Purchase additional updates after 1st year of usage
I-V Tracer Software
Description
Leverage the unique touchscreen interface of the 2400 Series Source Measure Unit (SMU) instrument to recreate the familiar user experience of a curve tracer for two-terminal devices. This gives a dedicated user interface for tracing the characteristics of devices through both current and voltage. With a range of compatible instruments, the I-V Tracer app can utilize the full capabilities of each source measure unit.
Permanent License
One-time purchase, node-locked, updates included.
Maintenance
Description
Perpetual License Only
All perpetual-licensed software comes with 1 year of updates. Maintenance plans add 1 year of updates to existing Perpetual License for one year increments after 1st year of software purchase.
Selected Items
Total
Account Required In order to continue with your transaction, you would need to have a Tektronix account. Thank you.
Ứng dụng AFG
Những điểm nổi bật
- Giao diện phản hồi nhanh cho phép người dùng thay đổi cài đặt theo thời gian thực
- Tìm nguồn và xem trước dạng sóng từ xa
- Khả năng điều khiển độc lập cả hai kênh của AFG đa kênh
- Truy cập vào nhiều chức năng nguồn, bao gồm xung, nhiễu, tùy ý, tăng theo số mũ và nhiều chức năng khác
Ứng dụng mô tả đặc điểm I-V
Những điểm nổi bật
- Cấu hình và điều khiển tối đa bốn dụng cụ SMU Đồ họa 2400 Series, 2600B, 2651A và 2657A Series để kiểm tra DC hoặc I-V xung trong cùng một ứng dụng, cùng một dự án hoặc kết hợp cả hai.
- Cho phép thiết lập và phân tích kiểm tra xung nhanh chóng cho Kiểu máy 2601B-Pulse 10us Pulser/SMU mới để xuất ra các xung ngắn nhất là 10us ở 10A và 10V.
- Thực hiện kiểm tra dòng điện so với điện áp (I-V) trên nhiều loại vật liệu và thiết bị
- Sử dụng tối đa bốn thiết bị SourceMeter® SMU trong mỗi kiểm tra
Ứng dụng máy hiện sóng
Những điểm nổi bật
- Ba chế độ hoạt động cho phép thu thập dữ liệu và lập danh mục dữ liệu của dạng sóng, phép đo và ảnh chụp màn hình
- Hỗ trợ truy xuất dữ liệu từ các kênh analog của máy hiện sóng Tektronix được hỗ trợ, cũng như từ các kênh tham chiếu và toán học
- Ghi lại dữ liệu hiện tại hoặc cài để chờ kích hoạt, thu thập dữ liệu và phân bổ lại cho lần kích hoạt tiếp theo
Ứng dụng máy ghi dữ liệu
Những điểm nổi bật
- Nhanh chóng cấu hình các công cụ thu thập dữ liệu đa kênh
- Truyền trực tiếp hàng triệu số đọc lên phương tiện đĩa máy tính để lưu trữ dữ liệu an toàn
- Tự động xuất dữ liệu ở các định dạng sẵn sàng sử dụng cho các báo cáo và phân tích bổ sung - ngay cả khi đang chạy kiểm tra
Ứng dụng DMM (Ứng dụng đồng hồ vạn năng kỹ thuật số)
Những điểm nổi bật
- Chạy các bài kiểm tra độc lập hoặc đồng thời ghi lại các phép đo từ một hoặc nhiều DMM
- Nhận bản tóm tắt nhanh về dữ liệu bằng cách sử dụng thống kê được tích hợp trong bảng dữ liệu
Ứng dụng bộ cấp nguồn
Những điểm nổi bật
- Dễ dàng truy cập để kiểm soát sai lệch điện áp và giới hạn dòng điện trong khi xem dữ liệu từ thiết bị đo chính trong khu vực quan sát chính
- Cấu hình quét danh sách để tự động hóa các kiểm tra, chẳng hạn như theo dõi mức tiêu thụ điện năng hoặc độ ổn định của dòng tải
- Xuất / lưu số liệu thống kê với dữ liệu

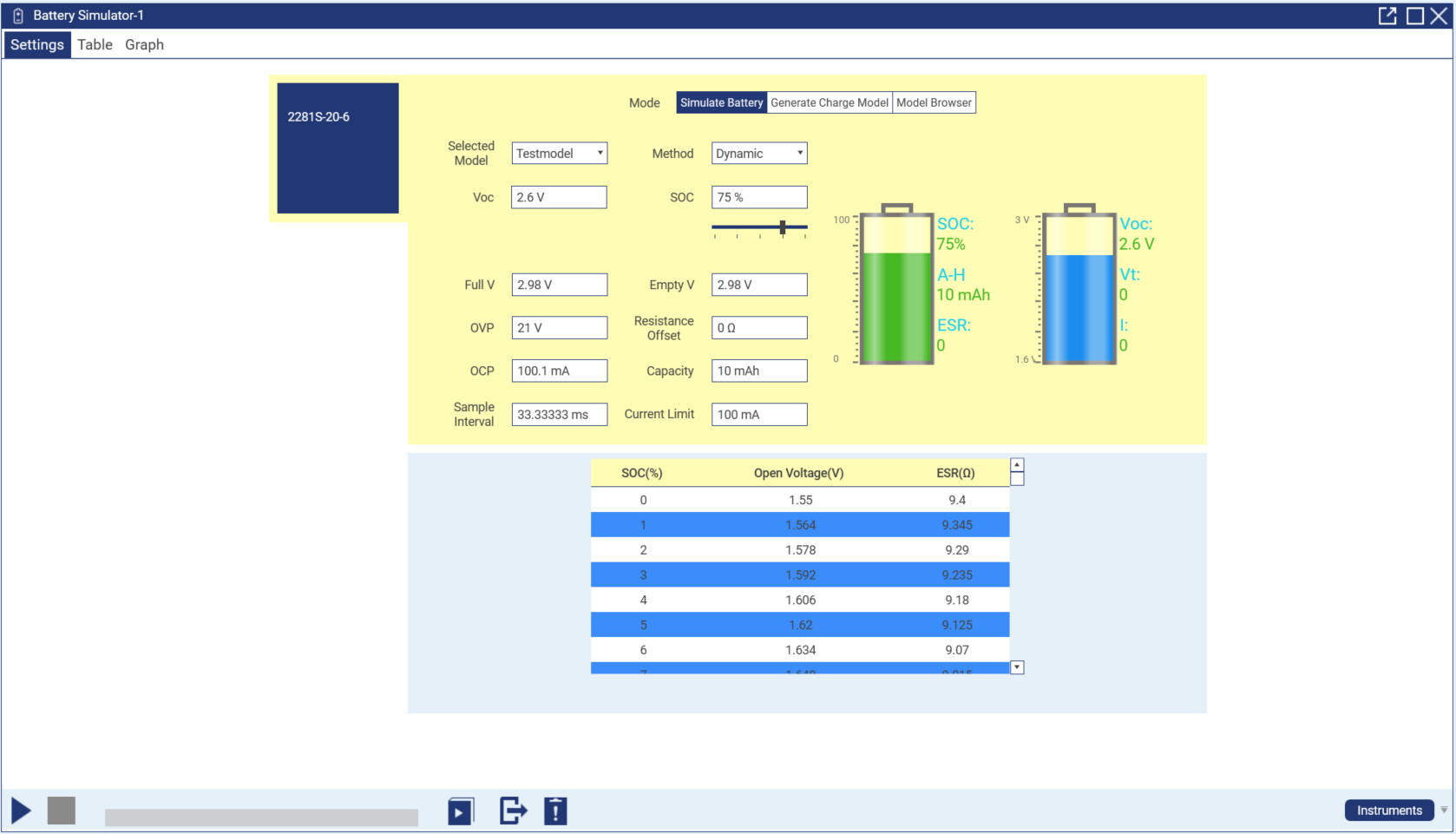

Ứng dụng mô phỏng pin
Ứng dụng KickStart Battery Simulator cung cấp cho người dùng một phương pháp đơn giản để tạo, quản lý và mô phỏng mẫu pin cùng với khả năng kiểm tra chu kỳ pin. Ứng dụng đặc biệt tùy chọn này dành cho phần mềm KickStart được thiết kế để sử dụng với Bộ mô phỏng nguồn/pin 2281S của Keithley để mô phỏng các kiểu pin, Tải điện tử Keithley 2380 DC để tạo kiểu pin và SMU đồ họa Keithley 2400 và SMU 2600A/B Series (chỉ kênh A) để tạo kiểu pin, mô phỏng pin và kiểm tra chu kỳ sạc/xả pin.
Ứng dụng mô phỏng pin bao gồm:
- Khả năng tạo, chỉnh sửa và mô phỏng các kiểu pin tùy chỉnh
- Giao diện người dùng phản ứng nhanh cho phép thay đổi trạng thái sạc mô phỏng trong thời gian thực
- Chế độ xem bảng và biểu đồ để trực quan hóa việc thu thập dữ liệu trong thời gian thực
- Khả năng duyệt nhiều kiểu pin được lưu vào kho lưu trữ trên ổ đĩa cục bộ
- Khả năng nhập và xuất các mô hình đến và từ phần mềm KickStart
- Mô hình pin động và tĩnh
- Mô hình pin động cập nhật giá trị theo thời gian thực
- Biểu diễn trực quan VOC, Vt, SOC, ESR, dòng điện và dung lượng của pin
- Giải pháp kiểm tra chu kỳ, bộ tạo mẫu, và bộ mô phỏng tất cả trong một hộp sử dụng SMU
- Khả năng kiểm tra pin qua nhiều giai đoạn sạc và xả với khả năng tiếp cận vô số điều kiện ngưỡng kiểm tra
Ứng dụng mô phỏng pin KickStart yêu cầu giấy phép: giấy phép dùng chung vĩnh viễn KICKSTARTFL-BAT hoặc đăng ký KICKSTARTFL-BAT-AN 1 năm. Giấy phép dùng chung trên máy chủ cho phép người dùng được chọn quản lý việc chuyển giấy phép cá nhân sang các máy tính khác nhau.
Ứng dụng độ nhạy cao
Ứng dụng điện trở suất cao tùy chọn cho KickStart được thiết kế để sử dụng với Máy đo điện trở cao/Điện kế 6517B của Keithley 6517B cùng với Dụng cụ kiểm tra điện trở suất 8009 là tiêu chuẩn phòng thí nghiệm để đo thể tích và điện trở suất bề mặt trên vật liệu cách điện. Cùng nhau, chúng có thể được sử dụng để đo điện trở lên đến 1018 Ω ở tối đa 1000V.
Tùy chọn đo điện trở cao KickStart giúp bạn dễ:
- Xác định điện trở suất của vật liệu một cách nhanh chóng và đáng tin cậy bằng các kiểm tra phù hợp với tiêu chuẩn ASTM D257
- Thực hiện kiểm tra Đáp ứng từng bước để xác định thời gian điện khí hóa phù hợp với hằng số thời gian của vật liệu
- Quan sát sự phụ thuộc của điện trở suất vào nhiệt độ và độ ẩm tương đối của môi trường bằng cách sử dụng các que đo tùy chọn 6517-TP và 6517-RH
- Sử dụng kỹ thuật đo phân cực xen kẽ để loại bỏ các dòng điện nền cố hữu để có các phép đo điện trở suất chính xác nhất.
Ứng dụng Điện trở suất cao KickStart yêu cầu giấy phép: giấy phép vĩnh viễn dùng chung trên máy chủ KICKSTARTFL-HRMA2 hoặc giấy phép dựa trên thời gian 1 năm KICKSTARTFL-HRMA2-AN. Giấy phép dùng chung trên máy chủ cho phép người dùng được chọn quản lý việc chuyển giấy phép cá nhân sang các máy tính khác nhau.
Ứng dụng theo dấu I-V
Phần mềm truy dấu I-V Keithley tận dụng giao diện màn hình cảm ứng độc đáo của Thiết bị đo nguồn (SMU) 2400 Series Graphical SourceMeter® để tái tạo trải nghiệm người dùng quen thuộc của máy theo dấu đường cong của các thiết bị hai cực Việc thêm phần mềm theo dấu đường cong I-V vào thiết bị SourceMeter sẽ mang đến cho bạn một giao diện người dùng chuyên dụng để theo dõi các đặc điểm của thiết bị của bạn thông qua cả dòng điện và điện áp. Với một loạt các thiết bị tương thích, bộ theo dấu I-V có thể sử dụng toàn bộ khả năng của từng thiết bị đo nguồn, bao gồm cả bộ số hóa tốc độ cao kép của 2461 để thực hiện truy tìm với phân cực AC và DC xung, ngoài phân cực DC tiêu chuẩn.
