Bộ số hóa cấu hình thấp 6 Series

Các ứng dụng yêu cầu bộ số hóa tốc độ cao không nên đánh đổi hiệu suất khi bật kênh. Bộ số hóa cấu hình thấp 6 Series đặt ra một tiêu chuẩn mới bằng cách không xen kẽ tốc độ lấy mẫu, băng thông hoặc độ dài bản ghi. Bạn nhận được hiệu suất nhanh nhất và chính xác nhất từ bộ số hóa của mình – tất cả trong không gian 2U.

  • 25 GS/giây trên tất cả 4 kênh
  • DC đến 8 GHz trên tất cả 4 kênh
  • Bộ chuyển đổi analog sang số 12 bit
  • Lên đến 1 tỷ mẫu (1 Gpt) trên cả 4 kênh
  • Băng thông RF DDC lên đến 2 GHz trên tất cả các kênh
  • Bộ số hóa sẵn sàng tủ rack 2U
  • Nhiễu thấp và ENOB tốt nhất trong các sản phẩm cùng loại
Băng thông

DC đến 8 GHz

Tốc độ lấy mẫu

25 GS/giây

Độ phân giải dọc

12bit ADC

Chiều cao tủ rack

Sẵn sàng lắp tủ rack 2U

Bộ số hóa cấu hình thấp 6 Series

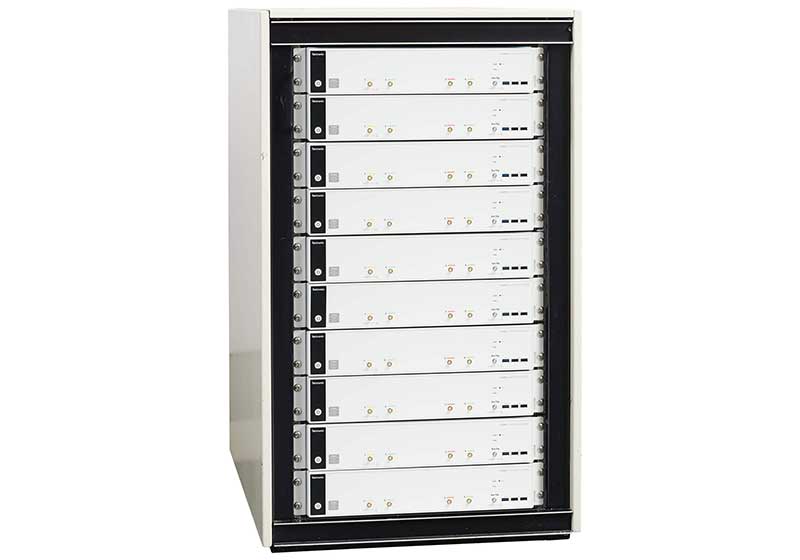

Vật lý vĩ mô – Chẩn đoán máy

Vật lý học không ngừng đưa thế giới đến với những khám phá khoa học mới và thú vị về cả khía cạnh vật chất và năng lượng. Những cuộc thử nghiệm yêu cầu bộ số hóa và máy hiện sóng nâng tầm chính xác, hiệu suất và kích cỡ khi giám sát các điểm kiểm tra mục tiêu. Bộ số hóa cấu hình thấp 6 Series vượt những yêu cầu này bằng cách cung cấp giao diện người dùng máy hiện sóng giành giải thưởng, hiệu suất dẫn đầu ngành, hệ số hình dạng nhỏ và tính ổn định tầm cỡ Tektronix. Thiết bị kiểm tra tuyệt vời hơn.

  • Vật lý năng lượng cao (hạt)
  • Vật lý hạt nhân
  • Vật lý nguyên tử, phân tử và quang học
  • Vật chất ngưng tụ

Đo tốc độ Doppler photon (PDV)

6 Series Low Profile Digitizer
Built-in Spectrum View inputs with DDC & IQ data offload

Đầu vào Dạng xem phổ tích hợp sẵn với dỡ tải dữ liệu DDC và IQ

Dù bạn là chuyên viên phân tích phổ hay là người dùng không chuyên, bạn đều có thể áp dụng ngay Dạng xem phổ tích hợp sẵn vào công việc. Tektronix TEK049 ASIC có các đường dẫn tín hiệu kép được cấp bằng sáng chế với ADC và DDC cho phép điều khiển độc lập cả miền thời gian và miền tần số.

Những điểm nổi bật

  • Băng thông lên đó 2 GHz với Bộ chuyển đổi xuống kỹ thuật số (DDC)
  • Điều khiển miền tần số và miền thời gian riêng biệt
  • Dỡ tải dữ liệu IQ thô nhanh từ máy tính
  • Kích hoạt RF so với thời gian (kích hoạt khi thay đổi tần số hoặc biên độ)

Video giới thiệu Dạng xem phổ

Video phân tích phổ đa kênh

Đọc ghi chú ứng dụng Dạng xem phổ mới

Sản xuất băng thông cao như 5G và UWB

Thông lượng dữ liệu cao hơn đang thúc đẩy nhiều công nghệ như 5G mmWave, băng tần siêu rộng, WiGig và RADAR ô tô. Cấu hình thấp 6 Series là một bộ số hóa IF lý tưởng cho các hệ thống đa kênh và đóng gói 4 kênh 25 GS/giây hiệu suất cao vào một tủ rack 2U. Bằng cách sử dụng DDC, kích thước dữ liệu giảm tới 30%, có nghĩa là bạn nhận được dữ liệu của mình nhanh hơn để xử lý sau.

Những điểm nổi bật

  • 2 tủ rack cao (3,5 inch) có gắn giá đỡ
  • Điều khiển từ xa dễ dàng – truy cập và điều khiển trình duyệt
  • Cổng Ethernet và USB 3.0 để truyền dữ liệu nhanh chóng
  • Hỗ trợ lập trình: IVI-C, IVI-COM, MATLAB, LabView, Python, VISA, Sockets, v.v..
  • Trình dịch lệnh lập trình tích hợp

Truy cập Tektronix GitHub để biết các ví dụ lập trình

PDF hướng dẫn lập trình viên

High bandwidth Manufacturing such as 5G and UWB

Đồng bô hóa nhiều bộ số hóa tốc độ cao

Biến hai bộ số hóa từ xa thành một dụng cụ trực tuyến duy nhất. Khám phá, tìm kiếm và phân tích trên nhiều kênh hơn bao giờ hết.

  • Xem tất cả các kênh cùng lúc
  • Sắp xếp lại hoặc nhóm kênh
  • Phép đo tự động không giới hạn
  • Truy cập Ethernet dễ dàng

Phân mềm phân tích máy tính TekScope

Synchronize multiple high-speed digitizers
benchtop 6 Series MSO with its 15.6-inch HD display

Chuyển đổi dễ dàng từ thiết kế sang kiểm tra sản xuất

Loại bỏ công việc bằng cách sử dụng phần mềm và kế hoạch kiểm tra tương tự trong sản xuất mà bạn đã phát triển trong giai đoạn thiết kế. Sử dụng MSO bàn làm việc 6 Series với màn hình HD 15,6 inch và màn hình cảm ứng chụm tay-vuốt-thu phóng để xác thực thiết kế. Chạy giao diện người dùng giống nhau, phần cứng tương tự trong khi sử dụng phiên bản bộ số hóa cấu hình thấp trong sản xuất.

MSO 6 Series

Xem ASIC điều khiển dòng sản phẩm 6 Series

Model Bandwidth Sample Rate Vertical Resolution Rack Height List Price
LPD64

DC to 8 GHz

25 GS/s

12-bits ADC

2U rack mount ready Configure & Quote
Model Bandwidth Sample Rate Vertical Resolution Rack Height List Price
LPD64

DC to 8 GHz

25 GS/s

12-bits ADC

2U rack mount ready Configure & Quote
  Tektronix
Bộ số hóa cấu hình thấp 6 Series
Tektronix
MSO 5 Series cấu hình thấp
LeCroy
WaveRunner 8000-R cấu hình thấp
Keysight
M9710A
National Instruments
PXIe-518x
Guzik
ADP Series
Băng thông (trên tất cả các kênh) 1 GHz đến 8 GHz 1 GHz 1 GHz đến 4 GHz 2,5 GHz (thông thường) 2,5 GHz (5186)
1,5 GHz (5185)
6,5 GHz (ADP7104)
4 GHz (ADP7084)
Kênh analog 4 8 4 2 2 4
Tốc độ lấy mẫu analog (trên tất cả các kênh) 25 GS/giây 6,25 GS/giây 10GS/giây ở 1GHz
20GS/giây >1GHz
5GS/giây 6,25 GS/giây 16 GS/giây (ADP7104)
10GS/giây (ADP7084)
Đầu vào tần số vô tuyến - Băng thông DDC (Khoảng cách) 2 GHz 500 MHz - - - 2,5GHz
Độ phân giải ADC 12 bit 12 bit 8 bit 10 bit 10 bit 10 bit
ENOB 8,2 bit ở 1 GHz
7,6 bit ở 2,5 GHz
7,25 bit ở 4 GHz
6,8 bit ở 6 GHz
6,5 bit ở 8 GHz
7,6 bit ở 1 GHz - 7,2 bit ở 924 MHz 6,3 bit ở 1 GHz
6,0 bit ở 2,5 GHz
5,5 bit ở 5 GHz
7,9 bit ở 1 GHz
7,5 bit ở 2,5 GHz
6,9 bit ở 4 GHz
6,7 bit ở 6 GHz
6,5 bit ở 8 GHz

Độ dài bản ghi tiêu chuẩn (trên tất cả các kênh) 125 Mpts 125 Mpts 64Mpts hoặc 16Mpts ở 1GHz 100MS/kênh 4 Kpts -
Độ dài bản ghi tùy chọn (trên tất cả các kênh) 1 Gpts 500 Mpts - 1,6 GS/kênh 100 Kpts -
Giao diện có thể lập trình Python, Visa, IVI, Sockets, LXI, MATLAB, LabView Python, Visa, IVI, Sockets, MATLAB, LabView Python, Visa, IVI, Sockets, LXI, MATLAB, LabVIEW Visa, IVI, C/C++/C#, MATLAB, LabView LabView PI, IVI, LabView
Điều khiển từ xa dễ dàng qua địa chỉ IP Có từ trình duyệt Có từ trình duyệt WaveStudio Không Không Không
Băng thông có thể nâng cấp trường Không Không Không Không Không
Chiều cao (đơn vị tủ rack) 2U 2U 2U 2U - Yêu cầu khung AXI 3U - Yêu cầu khung PXI 2U - Yêu cầu khung AXI
Hệ điều hành Windows 10 hoặc Linux nhúng Linux nhúng kín Windows Windows hoặc Linux Windows Windows hoặc Linux
Hiệu suất phù hợp với máy hiện sóng và bộ số hóa MSO 6 Series MSO 5 Series WaveRunner 8000 - - -
