Đo lường chính xác các sự kiện một lần bắn

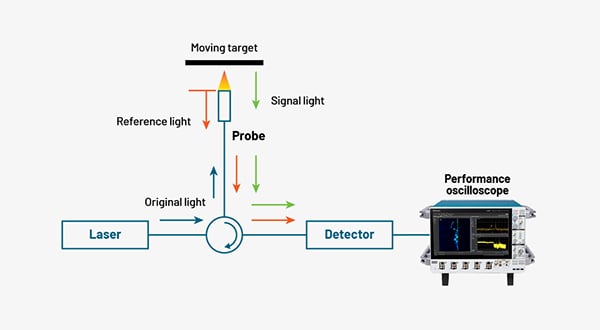

Phép đo tốc độ Doppler quang tử cho phép đo vận tốc chính xác của các vật liệu chịu các sự kiện sốc. Ban đầu được phát triển để hiểu rõ hơn về vật lý năng lượng cao liên quan đến các sự kiện nổ, phân tích PDV tiếp tục phát triển, với tiềm năng to lớn để thúc đẩy nghiên cứu liên quan đến nén động và vật lý sốc.
Các sự kiện được phân tích bằng hệ thống PDV thường là sự kiện “một lần bắn”. Thông thường, nhiều kênh laser cũng như các loại cảm biến khác được thu nhận để hiểu đầy đủ phản ứng của thí nghiệm. Thu nhận độ trung thực tín hiệu cao trên tín hiệu biên độ thấp là yếu tố quan trọng đối với chất lượng kết quả thí nghiệm.
Giải pháp Bộ số hóa đáng tin cậy
Các thí nghiệm PDV có khả năng rất đắt đỏ, đôi khi vượt quá hàng triệu đô la cho một lần bắn, vì vậy một hệ thống thu thập tín hiệu có độ tin cậy cao với độ trung thực tín hiệu vượt trội là mối quan tâm hàng đầu. Tektronix có bề dày lịch sử trong việc cung cấp độ trung thực tín hiệu tuyệt vời trên các lần thu thập đơn lẻ, với tốc độ lấy mẫu và băng thông cần thiết để thể hiện chính xác sự kiện được cảm biến. Các máy hiện sóng hiệu năng cao 7 Series DPO, DPO70000DX và DPO70000SX cung cấp các tùy chọn số lượng kênh lớn, thời gian thu thập ổn định và cực kỳ chính xác, tốc độ thu thập lên đến 200GS/s, băng thông từ 8 GHz đến 70 GHz để hỗ trợ ngay cả các thí nghiệm súng khí nhanh nhất, và SNR (Tỷ lệ tín hiệu trên nhiễu) vượt trội để mang lại kết quả tốt nhất trong phân tích sự kiện tốc độ cao của bạn.Thông số kỹ thuật quan trọng nhất đối với bạn
Các phép đo PDV thường có thể đòi hỏi cao về độ trung thực của tín hiệu, hay mức độ một hệ thống thu thập có thể đo lường và thể hiện chính xác thông tin cảm biến. Thông thường, có hai tiêu chí đánh giá chính để mô tả mức độ hoạt động của một hệ thống thu thập dữ liệu. Đầu tiên là số bit hiệu dụng (ENOB), thước đo dải động thực của bộ chuyển đổi tương tự sang số (ADC) và các mạch liên quan của nó, như bộ tiền khuếch đại, bộ theo dõi và giữ, và rơle trong đường dẫn tín hiệu. ENOB xem xét suy giảm tín hiệu do nhiễu và biến dạng sóng hài gây ra, trong khi số bit được chỉ định cho riêng ADC không đủ để nói lên toàn bộ câu chuyện. Tiêu chí đánh giá thứ hai là tỷ lệ tín hiệu trên nhiễu (SNR), một thước đo so sánh mức tín hiệu mong muốn với mức nhiễu nền và thường được biểu thị bằng decibel (dB). Hai con số này rất quan trọng để hiểu được hiệu suất cần có của các hệ thống thu thập để nắm bắt và hiển thị chính xác các tín hiệu thực trong hệ thống PDV của bạn.
Đối với các yêu cầu băng thông thấp hơn (≤8 GHz), máy hiện sóng MSO Low Profile dòng 5 Series (MSO58LP) và Bộ số hóa Low Profile dòng 6 Series (LPD64) cung cấp ADC 12 bit với ENOB 7,6 bit @ 1 GHz (tốc độ lên đến ~0,78 km/giây - MSO58LP) hoặc 5,1 bit @ 8 GHz (tốc độ lên đến ~6,2 km/giây - LPD64). Các thiết bị cấu hình thấp vừa vặn trong không gian tủ rack 2U tiêu chuẩn, cho phép bạn tối đa hóa mật độ kênh trong tủ rack lắp đặt hoặc tủ rack di động.
Đối với các yêu cầu băng thông cao hơn (>8 GHz), máy hiện sóng DPO 7 Series cung cấp bộ ADC 12-bit với ENOB từ 7,7 bit ở 8 GHz đến 6,7 bit ở 25 GHz, 125 GS/s, 500 mV toàn dải, tín hiệu 80% của toàn dải.
Mẫu DPO 7 Series 8 kênh mang lại sự linh hoạt để đánh đổi tốc độ lấy mẫu (125 GS/s trên 4 kênh hoặc 62,5 GS/s trên 8 kênh) nhằm tăng phạm vi bao phủ cho thí nghiệm của bạn, cải thiện độ chính xác của các phép đo trong các ứng dụng đơn xung (single-shot) khi chi phí ghép kênh nhiều cảm biến không quá cao.
ENOB đặc trưng cho độ không đảm bảo đo từ tất cả các yếu tố gây ra trong hệ thống – ENOB càng cao biểu thị SNR và độ chính xác càng cao.
Kích thước nhỏ gọn, hiệu suất vượt trội
Việc giám sát hệ thống PDV để xác thực một lần bắn quan trọng có thể yêu cầu hàng trăm cảm biến và phần cứng thu thập chính xác.
Thiết kế nhỏ gọn, cấu hình thấp: Máy hiện sóng MSO 5 Series cấu hình thấp (MSO58LP) và bộ số hóa 6 Series cấu hình thấp (LPD64) cung cấp hiệu suất ADC 12-bit. Mật độ kênh cao trong các giá đỡ dễ xếp chồng, cho phép hàng trăm kênh được đồng bộ hóa.
Tối ưu hóa tốc độ lấy mẫu và số lượng kênh để tối đa hóa phạm vi thử nghiệm: DPO 7 Series cung cấp tốc độ lấy mẫu 125 GS/s với độ nhiễu thấp và ENOB cao để đảm bảo thu được các sự kiện tức thời nhanh với độ trung thực tín hiệu cao nhất. Mẫu 8 kênh cho phép linh hoạt đánh đổi tốc độ lấy mẫu (125 GS/s trên 4 kênh hoặc 62,5 GS/s trên 8 kênh) để có phạm vi bao phủ thí nghiệm lớn hơn, cải thiện độ chính xác cho các phép đo của bạn trong các ứng dụng thu thập đơn lẻ.
Khai thác tối đa tiềm năng thử nghiệm PDV của bạn
Khám phá các khả năng tiên tiến của giải pháp Đo tốc độ Doppler quang tử (PDV) của Tektronix.
- Máy hiện sóng và bộ số hóa hiệu suất cao với tốc độ lấy mẫu cao, độ nhiễu thấp, độ phân giải dọc vượt trội và số lượng kênh lớn.
- Phần mềm kéo dài thời gian thu nhận, cung cấp dấu vết RF theo thời gian và cho phép phổ đồ độ phân giải cao để có thông tin chi tiết nhanh chóng.
- Các giải pháp dịch vụ toàn diện nhằm đảm bảo thiết bị của bạn hoạt động đáng tin cậy với thời gian ngừng hoạt động tối thiểu.
