Mở rộng tầm nhìn và luôn tiên phong trong lĩnh vực của bạn. Kiến tạo tương lai cùng với chúng tôi tại Diễn đàn Sáng tạo Tektronix 2023. Đăng ký ngay hôm nay!

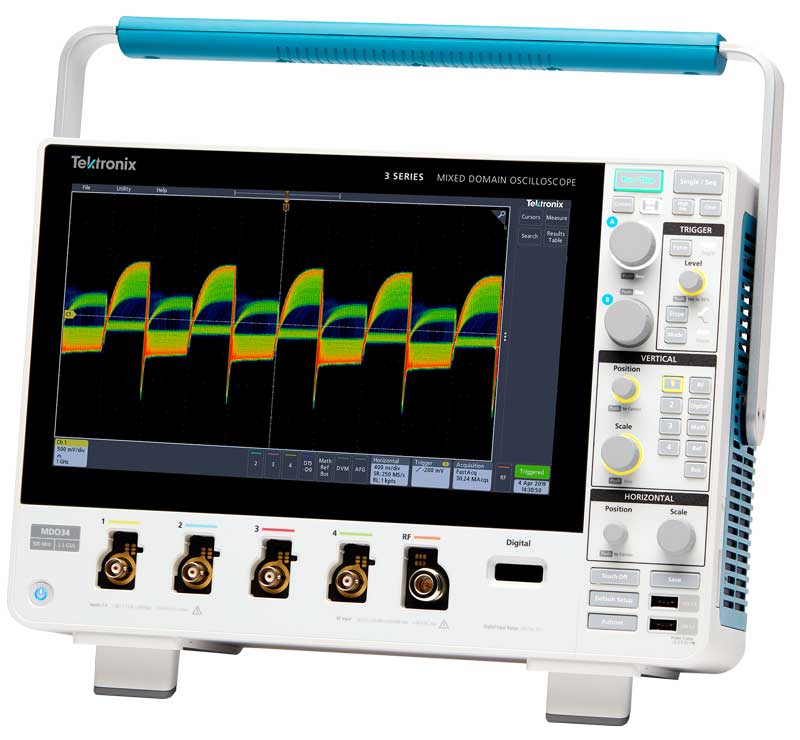

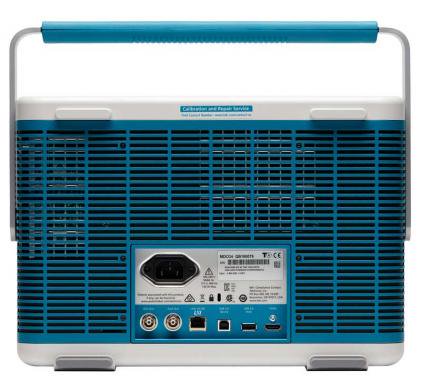

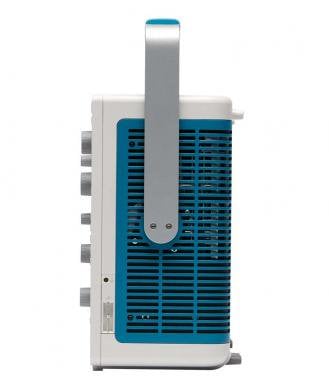

Máy hiện sóng miền hỗn hợp 3 Series MDO

Với màn hình lớn nhất trong các sản phẩm cùng loại, độ chính xác đo tín hiệu mức thấp được cải thiện và hiệu suất que đo dẫn đầu trong ngành, MDO 3 Series đặt ra một tiêu chuẩn mới cho máy hiện sóng để bàn. Cho dù bạn đang kiểm tra thiết kế băng tần cơ sở của mình cho IoT hay chỉ để đánh giá EMI đơn giản, 3 Series đều có một máy phân tích phổ phần cứng thực sự độc đáo được tích hợp ngay với hiệu suất kiểm tra tần số vô tuyến vượt trội và các thông số kỹ thuật tần số vô tuyến được đảm bảo.
Xem thêm các mẫu máy hiện sóng.

Product Overview Datasheet Manual Downloads
Base Price
US $4,510 - US $5,420
Select Model to Configure/Quote
Băng thông

Lên đến 1 GHz

Chiều dài bản ghi

10 Mpoint

Kênh analog

2 hoặc 4

Tốc độ lấy mẫu

Lên đến 5 GS/giây



MDO 3 Series

Hiệu suất thăm dò hàng đầu trong ngành

Không nên bỏ qua que đo như một yếu tố quan trọng trong đường dẫn tín hiệu đo. Khi bạn mua MDO 3 Series, bạn sẽ nhận miễn phí các que đo tốt nhất ngành. Với khả năng tải 3,9 pF tốt nhất trong ngành trong máy hiện sóng của bạn, các que đo TPP Series sẽ là đầu dò bạn muốn sử dụng hàng ngày.

Xem cách các que đo ảnh hưởng đến phép đo của bạn
Đọc cách que đo Tektronix cải thiện độ chính xác

Điểm nổi bật

  • Que đo TPP Series đi kèm theo tiêu chuẩn. Một que mỗi kênh analog.
  • Tải que đo điện dung tốt nhất trong ngành 3,9 pF
  • Băng thông que đo 250 MHz, 500 MHz hoặc 1 GHz tùy thuộc vào băng thông thiết bị

Độ chính xác của phép đo tín hiệu mức thấp được cải thiện tới 40%

Khi bạn đang đo các tín hiệu mức thấp, điều quan trọng là phải có một tầng nhiễu của thiết bị thấp để có độ chính xác của phép đo tốt hơn. Đầu vào mới được sử dụng trong MDO 3 series có thể giúp bạn cải thiện các phép đo nhiễu của mình lên tới 40%. Khi bạn đánh giá một máy hiện sóng, hãy đảm bảo kiểm tra cẩn thận các thông số kỹ thuật nhiễu ngẫu nhiên của máy. Không phải tất cả các máy hiện sóng đều được tạo ra như nhau và không phải tất cả các nhà sản xuất máy hiện sóng đều kiểm tra và công bố các thông số kỹ thuật nhiễu ngẫu nhiên của họ.

Xem thông số kỹ thuật về nhiễu được đảm bảo trên MDO Tektronix 3 Series, cùng với nhiều thông số khác

Lower-Noise Pre-amp - Random Noise

Tổng quan về thông số kỹ thuật

Kênh đầu vào

  • 2 hoặc 4 analog
  • 16 kỹ thuật số1
  • 1 máy phân tích phổ

Băng thông1

  • 100 MHz, 200 MHz, 350 MHz, 500 MHz, hoặc 1 GHz

Tốc độ lấy mẫu

  • 5 GS/giây (kiểu máy 1 GHz), 2,5 GS (tất cả các kiểu máy khác) trên các kênh analog
  • Lên đến 8,25 GS/giây (độ phân giải 121 ps) trên các kênh kỹ thuật số

Chiều dài bản ghi

  • 10 Mpoint trên tất cả các kênh

Máy phân tích phổ1

  • 1 GHz tiêu chuẩn, 3 GHz tùy chọn

Máy tạo tín hiệu1

  • Tùy ý, Sin, Hình vuông, Xung, Đường dốc, Hình tam giác, Mức DC, Gaussian, Lorentz, Tăng/giảm theo cấp số nhân, Sin(x)/x, Nhiễu ngẫu nhiên, Haversine, Tim

Vôn kế kỹ thuật số2

  • Phép đo điện áp AC RMS, DC và AC+DC RMS 4 chữ số

Tần số kích hoạt Bộ đếm2

  • Phép đo tần số 5 chữ số

Phân tích nâng cao1

  • Phép đo công suất tự động

Giao thức hỗ trợ1

  • I2C, SPI
  • RS-232, RS-422, RS-485, UART
  • CAN, CAN FD, LIN, FlexRay
  • MIL-STD-1553, ARINC 429
  • I2S, LJ, RJ, TDM
  • USB 2.0

Màn hình

  • 11,6 inch (295 mm)
  • Cảm ứng điện dung màu HD (1920 x 1080)

Trọng lượng

  • 11,7 lbs (5,3 kg)

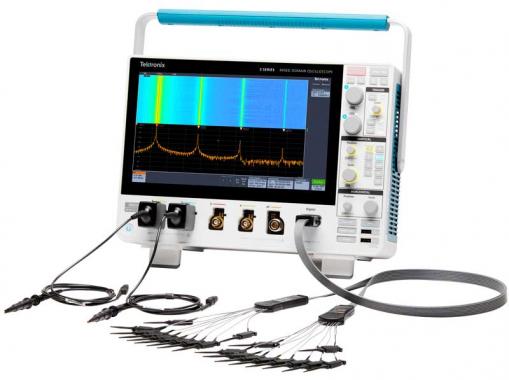

Que đo và phụ kiện đi kèm

1 - Tùy chọn và có thể nâng cấp
2 - Đăng ký sản phẩm miễn phí
Xem máy phân tích phổ tích hợp tại nơi làm việc.

Máy phân tích phổ tích hợp

Dù bạn là chuyên viên phân tích phổ hay là người dùng không chuyên, bạn đều có thể áp dụng ngay máy phân tích phổ tích hợp sẵn vào công việc. Không giống như các máy hiện sóng khác cung cấp "phân tích phổ" FFT, 3 Series có một máy phân tích phổ thực sự được tích hợp ngay bên trong.

3 Series so với FFT phạm vi thông thường

  • Tần số tối đa 1 GHz là tiêu chuẩn trong mọi thiết bị, 3 GHz là tùy chọn
  • Phần cứng máy phân tích phổ tích hợp thực sự duy nhất của ngành trong các sản phẩm cùng loại
  • Băng thông thu cực rộng lên đến 3 GHz

Có khả năng. Có thể nâng cấp.

Nhận tất cả các dụng cụ gỡ lỗi bạn cần ngay lập tức hoặc thêm chúng khi bạn cần.

  • Băng thông lên đến 2 GHz
  • Kênh kỹ thuật số: Tùy chọn MSO thêm 16 kênh kỹ thuật số
  • Máy phân tích phổ lên đến 3 GHz
  • Bộ đếm DVM/tần số (miễn phí khi đăng ký)
  • Máy tạo chức năng tùy ý
  • Phân tích nâng cao
    • Giải mã và kích hoạt bus nối tiếp
    • Phép đo công suất tự động

Tìm hiểu thêm về các nâng cấp với hướng dẫn này

Xem khả năng mà MDO 3 Series có thể cung cấp cho bàn làm việc của bạn.

Bản phát hành firmware tháng 7 năm 2021 cho phép các tính năng mới

Số đọc dọc trên màn hình

Cho phép kiểm tra trực quan nhanh chóng và phân tích các phép đo biên độ.

  • Chế độ xem miền thời gian đã được bật với các nhãn lưới dọc
  • Cho phép kiểm tra trực quan nhanh chóng và phân tích các phép đo biên độ
  • Hỗ trợ tất cả các nguồn analog

Phép đo con trỏ tăng cường

Cung cấp tổng quan nhanh về miền tần số hoặc số khoảng thời gian trên giây cho một dạng sóng nhất định, mang lại sự linh hoạt hơn khi khắc phục sự cố.

  • Xem số đọc tần số trong con trỏ là 1/(Δt)
  • Hỗ trợ tất cả các loại con trỏ, tất cả các nguồn và bus và kênh kỹ thuật số

Xuất ảnh chụp màn hình tiết kiệm mực với e*Scope

Giờ đây, bạn có thể đảo ngược màn hình và chụp màn hình mà không cần phải lưu tập tin, tất cả trong khi sử dụng phần mềm e*Scope từ trình duyệt web từ xa. Tiết kiệm chi phí mực máy in và tiết kiệm thời gian khi thêm ảnh chụp dạng sóng vào báo cáo.

  • Đặt chế độ Đảo ngược/Bình thường từ giao diện người dùng theo tùy chọn của người dùng
  • Nút Xem trước trong Bản in sẽ luôn hiển thị để cung cấp bản in/chụp màn hình thực tế.

Bạn đã có MDO 3 Series? Tải bản cập nhật máy miễn phí.

Tải xuống firmware mới

Xem toàn bộ dòng sản phẩm máy hiện sóng thế hệ tiếp theo

Cho dù bạn đang gỡ lỗi bus tuần tự hay thiết kế theo tiêu chuẩn kỹ thuật số tốc độ cao, chúng tôi đã thiết lập một tiêu chuẩn mới trong giao diện người dùng máy hiện sóng để bạn có thể nhận được câu trả lời của mình nhanh hơn và dễ dàng hơn.

Khám phá dòng sản phẩm

Model Analog Bandwidth Analog Channels Digital Channels Sample Rate Record Length Spectrum Analyzer List Price
MDO32

100 MHz - 1 GHz

2

16 (optional)

Up to 5 GS/s

10 M

1 GHz (standard)
3 GHz (optional)

 US $4,510
Configure & Quote
MDO34

100 MHz - 1 GHz

 4

16 (optional)

Up to 5 GS/s

10 M

1 GHz (standard)
3 GHz (optional)

 US $5,420
Configure & Quote

Các sản phẩm liên quan cho bàn làm việc của bạn

MSO 4 Series

Phân mềm phân tích máy tính TekScope

Que đo thụ động

Que đo thụ động

DMM6500

Đồng hồ vạn năng kỹ thuật số màn hình cảm ứng 6½ chữ số DMM6500

Model Analog Bandwidth Analog Channels Digital Channels Sample Rate Record Length Spectrum Analyzer List Price
MDO32

100 MHz - 1 GHz

2

16 (optional)

Up to 5 GS/s

10 M

1 GHz (standard)
3 GHz (optional)

 US $4,510
Configure & Quote
MDO34

100 MHz - 1 GHz

 4

16 (optional)

Up to 5 GS/s

10 M

1 GHz (standard)
3 GHz (optional)

 US $5,420
Configure & Quote
  MDO Tektronix
3 Series		 Tektronix
MDO3000		 Keysight
3000T X-Series		 LeCroy
Wavesurfer 3000Z		 Rohde & Schwarz
RTM3000 Series
Băng thông 100 MHz đến 1 GHz 100 MHz đến 1 GHz 100 MHz đến 1 GHz 100 MHz đến 1 GHz 100 MHz đến 1 GHz
Kênh analog 2 hoặc 4 2 hoặc 4 2 hoặc 4 4 2 hoặc 4
Kênh kỹ thuật số (tùy chọn) 16 16 16 16 16
Tốc độ lấy mẫu analog (Tất cả các kênh) 2,5 GS/giây hoặc 5 GS/giây 2,5 GS/giây hoặc 5 GS/giây 2,5 GS/giây 1 GS/giây hoặc 2 GS/giây 2,5 GS/giây
Độ dài bản ghi tiêu chuẩn (Tất cả các kênh) 10 M 10 M 2 M 10 M 40 M
Máy phân tích phổ tích hợp 1 GHz (tiêu chuẩn)
3 GHz (tùy chọn)		 Lên đến 3 GHz Không Không Không
Máy tạo chức năng/tùy ý tích hợp (tùy chọn) 50 MHz 50 MHz 20 MHz 25 MHz 25 MHz
Giải mã và kích hoạt bus nối tiếp Có Có Có Có Có
Màn hình cảm ứng 11,6 inch
(1920 x 1080)		 9 inch
(800 x 480)		 cảm ứng 8,5 inch
(800 x 480)		 cảm ứng 10,1 inch
(1024 x 600)		 cảm ứng 10,1 inch
(1280 x 800)
Bảo hành tiêu chuẩn 3 năm 3 năm 3 năm 3 năm 3 năm

Phân tích bus tuần tự được nhúng

MDO 3 Series giúp bạn vượt qua các thử thách ở cấp độ hệ thống với các tùy chọn kích hoạt, giải mã và tìm kiếm tự động các bus nối tiếp. Các tùy chọn có sẵn riêng lẻ hoặc dưới dạng gói hiệu quả về chi phí.

  • I2C, SPI
  • RS-232 / 422 / 485 / UART
  • CAN, CAN FD, LIN, FlexRay
  • I2S/LJ/RJ/TDM
  • MIL-STD-1553, ARINC 429
  • USB 2.0 (LS/FS/HS)

Các phép đo và phân tích điện

3 Series cung cấp các giải pháp kiểm tra công suất để giúp có câu trả lời nhanh chóng trong thế giới ngày nay với tốc độ chuyển mạch cao hơn và giới hạn nhiễu nghiêm ngặt hơn.

  • Đo tổn thất điện năng tại thiết bị chuyển mạch
  • Đo và phân tích gợn sóng và nhiễu
  • Mô tả đặc điểm của thiết bị bán dẫn điện

Đọc ghi chú ứng dụng này về Đo lường và phân tích nguồn điện với 3-PWR

Khắc phục sự cố nhiễu điện từ (EMI)

Không tìm ra nguyên nhân gốc rễ của lỗi EMI có thể khiến bạn không thể vận chuyển sản phẩm. MDO 3 Series với bộ phân tích phổ tích hợp có thể giúp bạn phát hiện các nguồn EMI một cách nhanh chóng.

Giáo dục kỹ thuật

Vượt xa lý thuyết AC và DC để đề cập đến các thiết kế tín hiệu hỗn hợp với các kênh logic và máy phân tích phổ tích hợp. Máy hiện sóng Tek đã tạo được danh tiếng về độ tin cậy và là nhãn hiệu máy hiện sóng thường được tìm thấy trong các phòng thí nghiệm công nghiệp.

  • Dụng cụ đáng tin cậy với bảo hành 3 năm
  • Dụng cụ chuyên nghiệp được sử dụng rộng rãi trong ngành công nghiệp
  • Có sẵn với máy tạo chức năng tích hợp, máy phân tích phổ, các kênh logic và giải mã bus nối tiếp

Thêm chức năng thiết bị

Nâng cao Mô tả Thông tin chi tiết mua hàng
SUP3 AFG Thêm máy phát chức năng tùy ý Yêu cầu báo giá
SUP3 MSO Thêm 16 kênh kỹ thuật số; bao gồm que đo kỹ thuật số P6316 và các phụ kiện Yêu cầu báo giá
SUP3 SA1 Tăng dải tần đầu vào của máy phân tích phổ lên 9 kHz – 1 GHz và băng thông thu lên 1 GHz Yêu cầu báo giá
SUP3 SA3 Tăng dải tần đầu vào của máy phân tích phổ lên 9 kHz – 3 GHz và băng thông thu lên 3 GHz Yêu cầu báo giá
SUP3 DVM Thêm vôn kế kỹ thuật số / máy đếm tần số kích hoạt Tập tin giấy phép nâng cấp phần mềm được cung cấp khi đăng ký.
Đăng ký ngay.
SUP3 SEC Thêm bảo mật thiết bị tăng cường để cho phép điều khiển được bảo vệ bằng mật khẩu để bật/tắt tất cả các cổng thiết bị và chức năng cập nhật firmware thiết bị Yêu cầu báo giá

Thêm phân tích giao thức

Nâng cao Mô tả Thông tin chi tiết mua hàng
SUP3 BND Gói ứng dụng (bao gồm tất cả các tùy chọn nối tiếp và phân tích điện) Yêu cầu báo giá
SUP3 SRAERO Kích hoạt và phân tích nối tiếp hàng không vũ trụ (MIL-STD-1553, ARINC429) Yêu cầu báo giá
SUP3 SRAUDIO Kích hoạt và phân tích nối tiếp âm thanh (I2S, LJ, RJ, TDM) Yêu cầu báo giá
SUP3 SRAUTO Kích hoạt và phân tích nối tiếp ô tô (CAN, CAN FD, LIN, FlexRay) Yêu cầu báo giá
SUP3 SRCOMP Kích hoạt và phân tích nối tiếp máy tính (RS-232/422/485/UART) Yêu cầu báo giá
SUP3 SREMBD Phân tích và kích hoạt nối tiếp được nhúng (I2C, SPI) Yêu cầu báo giá
SUP3 SRUSB2 Kích hoạt và phân tích nối tiếp USB 2.0 (LS, FS, HS) Yêu cầu báo giá

Thêm phân tích nâng cao

Nâng cao Mô tả Thông tin chi tiết mua hàng
SUP3 PWR Phân tích công suất Yêu cầu báo giá

Nâng cấp băng thông

Nâng cao Mô tả Thông tin chi tiết mua hàng
SUP3 BWxTy2 Nâng cấp băng thông MSO32 từ x lên y, trong đó x và y là hàng trăm MHz
SUP3 BWxTy4 Nâng cấp băng thông MSO34 từ x lên y, trong đó x và y là hàng trăm MHz
Que đo chênh lệch điện áp cao
Datasheet Link Probe Description Configure and Quote
View Datasheet TDP0500 Differential Probe: 500 MHz, 5X/50X, +/- 42V, TekVPI Configure & Quote
View Datasheet TDP1000 Differential Probe: 1 GHz, 5X/50X, +/- 42V, TekVPI Configure & Quote
View Datasheet THDP0100 Differential PROBE; 100 MHZ TekVPI DIFFERENTIAL HIGH VOLTAGE PROBE Configure & Quote
View Datasheet THDP0200 Differential PROBE; 200 MHZ TekVPI DIFFERENTIAL HIGH VOLTAGE PROBE Configure & Quote
View Datasheet TMDP0200 Differential PROBE; 200 MHZ TekVPI DIFFERENTIAL MEDIUM VOLTAGE PROBE;TMPD0200 Configure & Quote
Que đo dòng điện
Datasheet Link Probe Description Configure and Quote
View Datasheet A621 Current Probe: 50 kHz, 10 mA to 2000 A, AC, BNC Configure & Quote
View Datasheet A622 Current Probe: 100 kHz, 10 mA to 100 A, AC/DC, BNC Configure & Quote
TCP0020 Probe, AC/DC Current; 20 Amp; 50 MHz BW; TekVPI Interface; Certificate of Traceable Calibration Standard Configure & Quote
View Datasheet TCP0030A Probe, AC/DC Current; 30 Amp DC, DC TO 120 MHZ; with TekVPI Interface; Certificate of Traceable Calibration Standard Configure & Quote
View Datasheet TCP0150 Current Probe: 20 MHz, 5 mA to 212 A, AC/DC, TekVPI Configure & Quote
View Datasheet TCP303 PROBE; AC/DC CURRENT; DC-15MHZ,150A DC, CERTIFICATE OF TRACEABLE CALIBRATION STANDARD Configure & Quote
View Datasheet TCP305A Probe, AC/DC Current; 50Amp DC, DC-50MHZ, Certificate of Traceable Calibration Standard Configure & Quote
View Datasheet TCP312A Probe, AC/DC Current; 30 Amp DC, DC-100MHZ, Certificate of Traceable Calibration Standard Configure & Quote
View Datasheet TCP404XL PROBE; AC/DC CURRENT, DC-2MHZ, 500A DC, 750A DC DERATED WITH DUTY CYCLE,CERTIFICATE OF TRACEABLE CALIBRATION STANDARD Configure & Quote
Que đo máy hiện sóng chênh lệch điện áp thấp
Datasheet Link Probe Description Configure and Quote
View Datasheet ADA400A AMPLIFIER, DIFF; MICROVOLT, DIFFERENTIAL, - CERTIFICATE OF TRACEABLE CALIBRATION STANDARD Configure & Quote
View Datasheet TDP1500 Differential Probe: 1.5 GHz, 1X/10X, +/-8.5V, TekVPI Configure & Quote
View Datasheet TDP3500 Differential Probe: 3.5 GHz, 5X, +/- 2V, TekVPI Configure & Quote
Que đo một đầu điện áp cao
Datasheet Link Probe Description Configure and Quote
View Datasheet TPP0850 High Voltage Probe: 800 MHz, 50X, 2.5 kV, Single-ended, TekVPI Configure & Quote
Que đo một đầu điện áp thấp
Datasheet Link Probe Description Configure and Quote
View Datasheet TAP1500 Active Probe: 1.5 GHz, 10X, Single-ended, TekVPI Configure & Quote
View Datasheet TAP2500 Active Probe: 2.5 GHz, 10X, Single-ended, TekVPI Configure & Quote
View Datasheet TAP3500 Active Probe: 3.5 GHz, 10X, Single-ended, TekVPI Configure & Quote
Que đo thụ động
Datasheet Link Probe Description Configure and Quote
View Datasheet TPP0100 Passive Probe: 100 MHz, 10X, BNC Configure & Quote
View Datasheet TPP0200 Passive Probe: 200 MHz, 10X, BNC Configure & Quote
View Datasheet TPP0250 Passive Probe: 250 MHz, 10X, TekVPI Configure & Quote
View Datasheet TPP0500B Passive Probe: 500 MHz, 10X, TekVPI Configure & Quote
View Datasheet TPP0502 Passive Probe: 500 MHz, 2X, TekVPI Configure & Quote
View Datasheet TPP1000 Passive Probe: 1 GHz, 10X, TekVPI Configure & Quote
Accessory 119414600
Datasheet Description
View Datasheet PROBE SET; RF MEASUREMENT,NEAR FIELD PROBE SET,PASSIVE,HAND HELD
Accessory HC3
Datasheet Description
View Datasheet Hard transit case for the 3 Series MDO (includes front cover)
Accessory RM3
Datasheet Description
View Datasheet RACKMOUNT KIT FOR 3 SERIES OSCILLOSCOPES
Accessory SC3
Datasheet Description
View Datasheet Soft carrying case for 3 Series oscilloscopes (includes front protective cover)
Accessory TEK-DPG
Datasheet Description
Accessory, Deskew Pulse Generator Signal Source with TekVPI Scope Interface
Accessory TEK-USB-488
Datasheet Description
USB TO IEEE488 (GPIB) COMMUNICATIONS ADAPTOR FOR USBTMC-USB488 COMPLIANT TEKTRONIX INSTRUMENTS
Accessory TPA-BNC
Datasheet Description
Probe adapter from TekProbe-BNC to TekVPI
Accessory TPA-N-PRE
Datasheet Description
External Preamp., TPA Connector, SMA input
Accessory TPA-N-VPI
Datasheet Description
View Datasheet Probe adapter from Type-N connector to TekVPI
Datasheet Accessory Description
119414600 PROBE SET; RF MEASUREMENT,NEAR FIELD PROBE SET,PASSIVE,HAND HELD
HC3 Hard transit case for the 3 Series MDO (includes front cover)
RM3 RACKMOUNT KIT FOR 3 SERIES OSCILLOSCOPES
SC3 Soft carrying case for 3 Series oscilloscopes (includes front protective cover)
View Datasheet TEK-DPG Accessory, Deskew Pulse Generator Signal Source with TekVPI Scope Interface
View Datasheet TEK-USB-488 USB TO IEEE488 (GPIB) COMMUNICATIONS ADAPTOR FOR USBTMC-USB488 COMPLIANT TEKTRONIX INSTRUMENTS
View Datasheet TPA-BNC Probe adapter from TekProbe-BNC to TekVPI
View Datasheet TPA-N-PRE External Preamp., TPA Connector, SMA input
TPA-N-VPI Probe adapter from Type-N connector to TekVPI
