Sonde d’analyseur logique
La vérification et le débogage des signaux numériques basse tension et haute vitesse actuels requièrent des sondes capables d’effectuer l’acquisition de conceptions électroniques très diverses, tout en préservant la fidélité du signal. Les différentes options de connectivité offertes par les sondes des analyseurs logiques Tektronix permettent de garantir que l’acquisition du signal reflète réellement les performances de votre conception. Comparez et découvrez les solutions Tektronix pour les sondes d’analyseurs logiques.
| Modèle | Connectivité | Série Instrument | Tarif | Configure And Quote | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

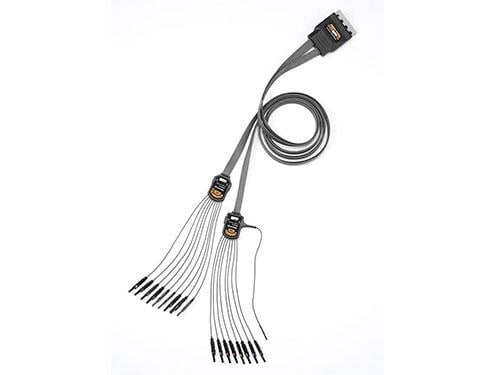

P6316
|
US $1,080 | Configuration et devis | ||||||||||||

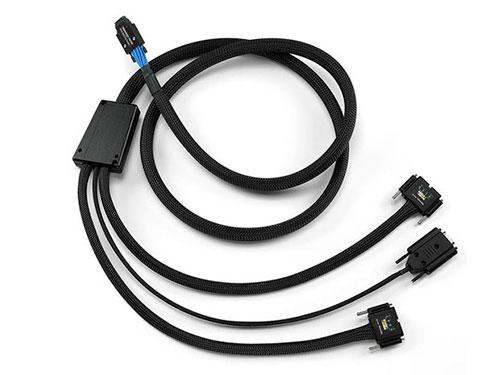

TLP058
|
Entrée FlexChannel (TM) | MSO séries 4/5/6 | US $2,780 | Configuration et devis |
FAQ sur les sondes logiques
Qu'est-ce qu'une sonde logique ?
Les sondes logiques sont des sondes portables peu coûteuses utilisées pour analyser les états logiques (haut/vrai : logique 1 ou bas/faux : logique 0) des signaux numériques. Ils sont utilisés par les ingénieurs en électricité et en électronique pour vérifier ou déboguer la conception de leurs circuits matériels.
À quoi sert une sonde logique ?
Les sondes logiques peuvent être utilisées dans une variété d'applications. Les sondes logiques sont le plus souvent utilisées pour mesurer les états logiques (haut/vrai : logique 1 ou bas/faux : logique 0) des circuits numériques à logique transistor-transistor (TTL) ou à semi-conducteur à oxyde métallique complémentaire (CMOS).
Comment fonctionne une sonde logique ?
Les sondes logiques sont connectées à un circuit testé et à un analyseur logique pour prendre des mesures logiques sophistiquées. Une fois connecté à la ligne, l'analyseur logique peut vous indiquer l'état logique des signaux numériques. Les sondes Tektronix offrent la charge de sonde la plus faible de l'industrie, ce qui protège l'intégrité de votre signal et minimise l'impact sur votre conception.
Existe-t-il un moyen pratique de tester le fonctionnement des sondes logiques ?
Nexus, un de nos partenaires, propose un accessoire appelé NEX-PROBETESTER2. Il est compatible avec les sondes des séries P6400, P6800 et P6900 et peut tester jusqu'à 32 canaux de données et une paire de lignes d'horloge/de qualification. Pour plus d'informations, consultez le site : PROBETESTER2.

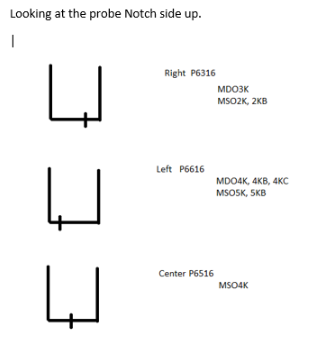

Les sondes logiques P6316, P6516 ou P6616 peuvent-elles être utilisées de manière interchangeable ?
La réponse est simple : non, ils ne peuvent pas être utilisés de manière interchangeable. L'extrémité avant des canaux logiques étant différente, des sondes logiques différentes sont nécessaires entre les oscilloscopes. Pour les oscilloscopes des séries MSO2000/B, MSO3000 et MDO3000, seule la sonde logique P6316 peut être utilisée. Pour l'oscilloscope de la série MSO4000, seule la sonde logique P6516 peut être utilisée. Pour les oscilloscopes des séries MSO4000B, MDO4000/B/C et MSO5000/B, seule la sonde logique P6616 peut être utilisée.
