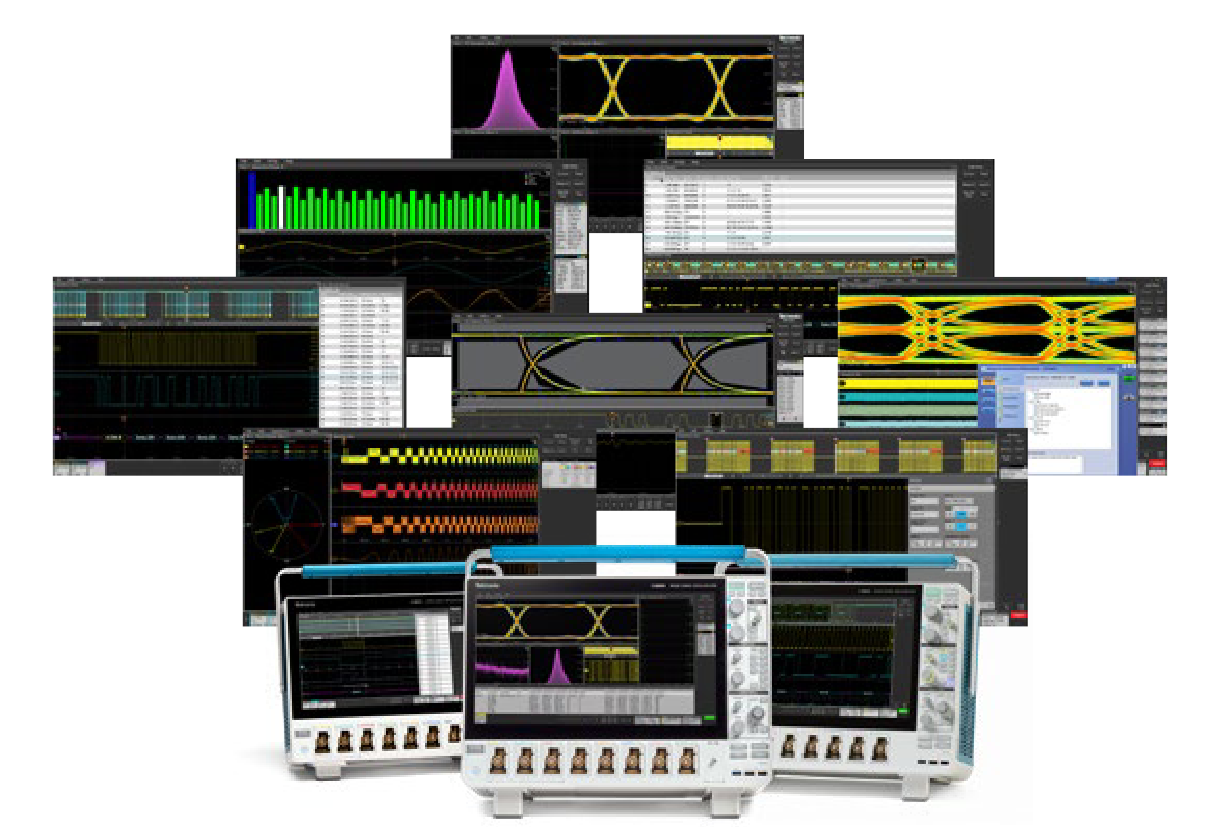

Anwendungspakete sind eine hervorragende Alternative zum Kauf einzelner Optionen, insbesondere wenn Sie mit Ihrem Oszilloskop verschiedene Anwendungen abdecken möchten. Im Vergleich zu einzelnen Optionen haben diese speziell entwickelten Pakete folgende Vorteile:
- Sie bieten ein besseres Preis-Leistungs-Verhältnis mit mehr Funktionen zu deutlich geringeren Kosten als gleichwertige Einzeloptionen
- Kostengünstiger Erwerb von Funktionen zur Abdeckung zukünftiger Anforderungen oder Bedarfe in Ingenieurteams
- Sie umfassen die am häufigsten kombinierten Optionen für zentrale Anwendungsgebiete und Branchen
Drei Stufen von Anwendungspaketen
Einsteigerpaket
| Diese Bundles erweitern die Funktionalität um Fähigkeiten, die fast alle Ingenieure für den Entwurf eingebetteter Systeme benötigen. |
| MSO der Serien 4, 5 oder 6, die mit einem Paket für Einsteiger (z. B. 4-STARTER-FL) ausgestattet sind, können I²C-, SPI-, RS-232/422/485/UART-Busaktivitäten sowie Leistungsmessungen und -analysen dekodieren und triggern. Enthält einen integrierten Arbiträr-/Funktionsgenerator mit 13 vordefinierten Funktionen und Arbiträrsignalen. Dies entspricht dem Hinzufügen der -AFG-, -SRCOMP-, -SREMBD- und -PWR-Optionen. |
Pro-Pakete
| Speziell entwickelt, um Ingenieure in bestimmten Anwendungsgebieten und Branchen zu unterstützen. Siehe Seiten 4–9 für Details zu bestimmten Paketen. | |||||
| Jedes Pro-Paket beinhaltet die Funktionen des Einsteigerpakets + erweiterte Aufzeichnungslänge, damit Sie die erweiterten Analysefunktionen besser nutzen können. | |||||
| **Serielle Dekodierung** (Serie 4, 5, 6) | Leistung (Serien 4, 5, 6) | Signalintegrität (Serie 5, 6) | Standardkonformität (Serie 5, 6) | Automotive (Serien 4, 5, 6) | Automotive (Serien 4, 5, 6) |
| Ein umfangreiches Paket mit Unterstützung für serielle Protokolle für eingebettete Systeme. Kein Dekodieren von Hand erforderlich. | Automatisiert eine breite Palette von Leistungsmessungen – von der Wechselstromleitung (Netzstrom) bis zum Lastpunkt. | Unverzichtbare Werkzeuge für Ingenieure, die Jitter und Signalintegrität von Hochgeschwindigkeitstakten und Datenleitungen analysieren. | Umfassende Testautomatisierung mit vollständiger Gerätesteuerung und Berichterstellung für Tests nach den führenden seriellen Standards. | Für ECU-Entwickler – Dekodierung für Automotive-Protokolle und automatisierte Konformitätsprüfung für wichtige Kommunikationsstandards. | Serielle Busdekodierung für zentrale Luft- und Raumfahrtprotokolle und Maskentests zur Prüfung einzelner Signale. |
Ultimate-Paket
| Alles oben Genannte für die meisten Funktionen und höchste Einsparungen. |
| Alle Funktionen des **Einsteigerpakets** + Alle Funktionen **ALLER Pro-Pakete.** |
| Spektrumansicht HF vs. Zeitsignale + Erweiterte Spektrumansicht Erfassungsbandbreite. Video-Trigger. Maximale verfügbare Aufzeichnungslänge für die MSOs der Serien 5 und 6. |
Lizenzoptionen für Ihre Anforderungen
Systemabhängig
- Basierend auf einer eindeutigen Kennung an einen bestimmten Computer gebunden.
- Kann nicht auf einen anderen Computer übertragen werden
- Kostengünstigere Alternative zur Potentialtrennung
Frei
- Lizenz frei von einem Computer auf einen anderen übertragen
- Maximiert Investition
- Lizenzen von einem Computer auf einen anderen übertragen, zwischen Laboren teilen oder über geografische Grenzen hinweg

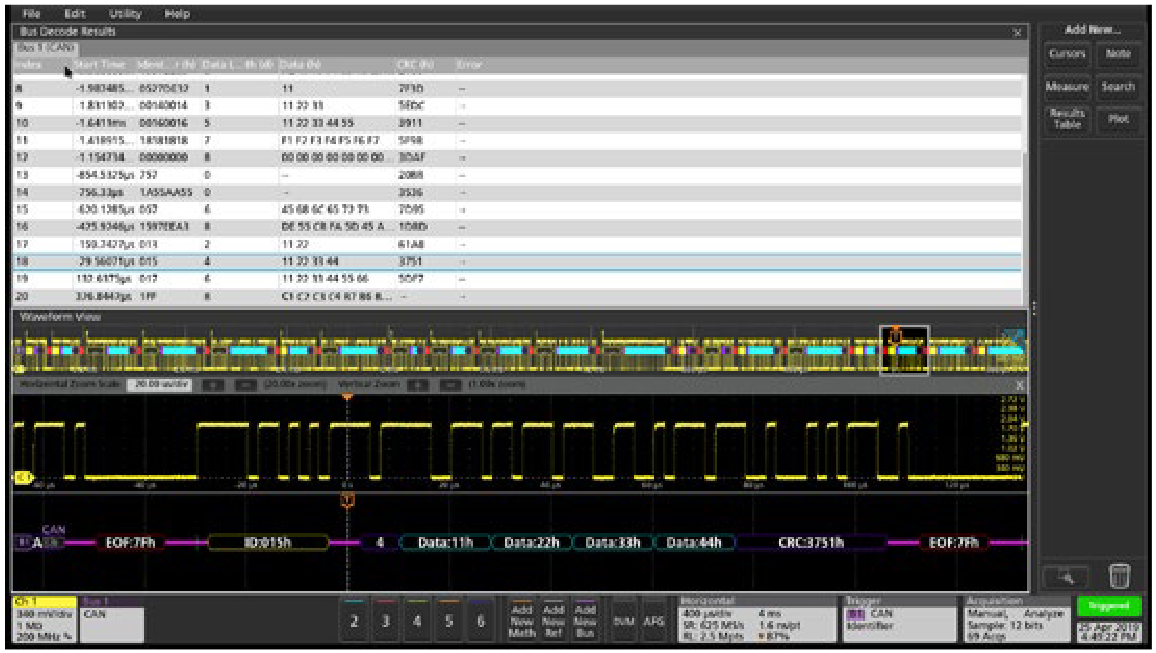

Pro-Paket | serielle Dekodierung
Ein umfangreiches Paket mit Unterstützung für serielle Protokolle für eingebettete Systeme. Diese Optionen automatisieren die Bus-Dekodierung, wodurch die mühsame manuelle Dekodierung entfällt. Die Suchfunktion erleichtert es, spezifische Bus-Aktivitäten genau zu identifizieren.
| Inbegriffen | Beschreibung | MSO der Serie 4 | MSO der Serie 5 | MSO der Serie 6 |
| Einsteigerpaket | Eingebettete serielle Dekodierung/Triggerung und integrierter AFG (Details siehe Seite 3.) | ✔ | ✔ | ✔ |
| 4-RL-1 | Speichertiefe auf 62,5 Millionen Abtastpunkte pro Kanal erweitern | ✔ | ||
| 5-RL-125M | Aufzeichnungslänge auf 125 Mio. Punkte/Kanal erweitern | ✔ | ||
| 6-RL-2 | Aufzeichnungslänge auf 250 Mio. Abtastpunkte pro Kanal erweitern | ✔ | ||
| PWR | Fortschrittliche Leistungsmessungen und -analyse (inkl. PSRR, Regelkreisanalyse und Impedanzmessung) | ✔ | ✔ | ✔ |
| RFNFC | Serielle Dekodierung und Analyse von NFC | ✔ | ✔ | ✔ |
| SR8B10B | 8b10b serielle Dekodierung und Analyse | ✔ | ✔ | |
| SRAERO | Serielle Bus-Triggerung und Analyse für die Luft- und Raumfahrt (MIL-STD-1553, ARNIC 429) | ✔ | ✔ | ✔ |
| SRAUDIO | Serielle Triggerung und Analyse für Audio (I2S, LJ, RJ, TDM) | ✔ | ✔ | ✔ |
| SRAUTO | Automotive serielles Trigger- und Analysemodul (CAN, CAN FD, CAN XL, LIN, FlexRay) | ✔ | ✔ | ✔ |
| SRAUTOEN1 | 100BASE-T1-Protokolldekodierung und -Analyse | ✔ | ✔ | |
| SRAUTOSEN | SENT serielle Dekodierung und Analyse | ✔ | ✔ | ✔ |
| SRCPHY | MIPI C-PHY X.X (CSI-2/DSI-2) serielle Dekodierung und Analyse | ✔ | ✔ | |
| SRCXPI | Serielle Decodierung und Analyse für CXPI | ✔ | ✔ | ✔ |
| SRDHPY | MIPI D-PHY 1.2 (CSI/DSI) Dekodierung und Analyse | ✔ | ✔ | |
| SRENET | Serielle Triggerung und Analyse für Ethernet (10BASE-T, 100BASE-T) | ✔ | ✔ | ✔ |
| SRESPI | Serielle Dekodierung und Analyse von eSPI | ✔ | ✔ | ✔ |
| SRETHERCAT | Serielle Decodierung und Analyse für EtherCAT | ✔ | ✔ | ✔ |
| SREUSB2 | Serielle Dekodierung und Analyse von eUSB 2,0 | ✔ | ✔ | ✔ |
| SRI3C | Serielle Dekodierung und Analyse von I3C | ✔ | ✔ | ✔ |
| SRMANCH | Manchester-serielle Dekodierung und Analyse | ✔ | ✔ | ✔ |
| SRMDIO | Serielle Dekodierung und Analyse von MDIO | ✔ | ✔ | ✔ |
| SRNRZ | Serielle Decodierung und Analyse für NRZ | ✔ | ✔ | ✔ |
| SRONEWIRE | Serielle 1-Wire-Dekodierung und -Analyse | ✔ | ✔ | ✔ |
| SRPM | Serielles Trigger- und Analysemodul für Energieverwaltung (SPMI) | ✔ | ✔ | ✔ |
| SRPSI5 | PSI5 Serielle Dekodierung und Analyse | ✔ | ✔ | ✔ |
| SRSDLC | Serielle Dekodierung und Analyse von SDLC | ✔ | ✔ | ✔ |
| SRSMBUS | Serielle Decodierung und Analyse für SMBus | ✔ | ✔ | ✔ |
| SRSPACEWIRE | Serielle Decodierung und Analyse für SpaceWire | ✔ | ✔ | ✔ |
| SRSVID | SVID Analyse | ✔ | ✔ | ✔ |
| SRUSB2 | Serielle Triggerung und Analyse für USB 2.0 (LS, FS, HS) | ✔ | ✔ | ✔ |
| SRUSB3 | Serielle USB 3.0 Dekodierung und Analyse (USB 3.0) | ✔ | ||
| Permanent | 4-PRO-SERIAL-FL | 5-PRO-SERIAL-FL | 6-PRO-SERIAL-FL | |

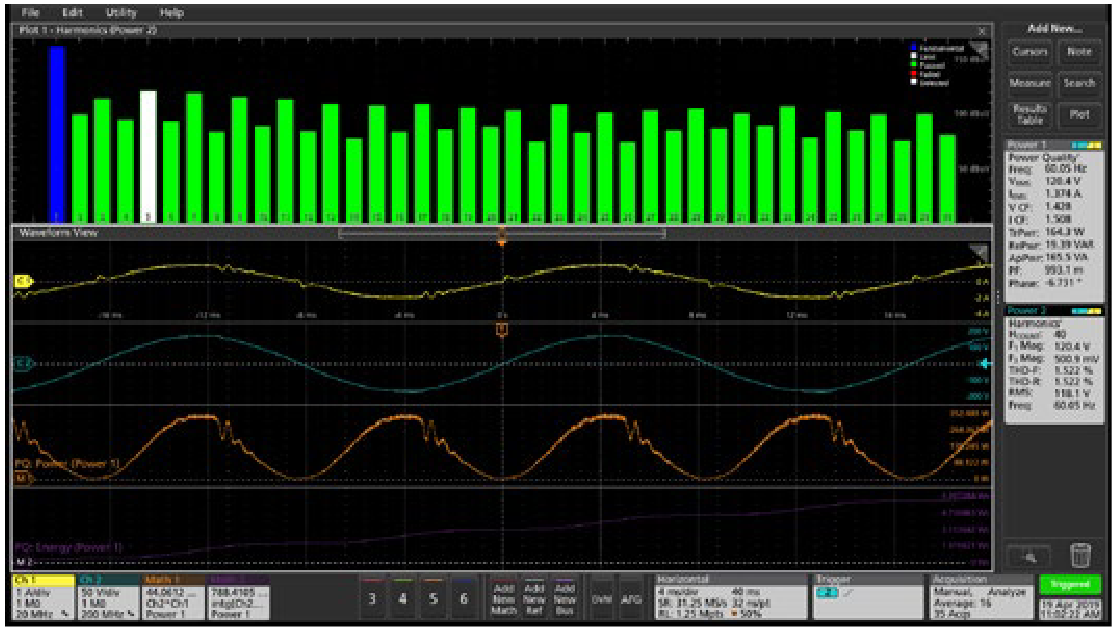

Pro-power-Paket
Automatisiert eine breite Palette von Leistungsmessungen – von der Wechselstromleitung (Netzstrom) bis zum Lastpunkt. Umfasst auch Dekodierung für gängige Energiemanagement-Busse.
| Inbegriffen | Beschreibung | MSO der Serie 4 | MSO der Serie 5 | MSO der Serie 6 |
| Einsteigerpaket | Eingebettete serielle Dekodierung/Triggerung und integrierter AFG (Details siehe Seite 3.) | ✔ | ✔ | ✔ |
| 4-RL-1 | Speichertiefe auf 62,5 Millionen Abtastpunkte pro Kanal erweitern | ✔ | ||
| 5-RL-125M | Aufzeichnungslänge auf 125 Mio. Punkte/Kanal erweitern | ✔ | ||
| 6-RL-2 | Aufzeichnungslänge auf 250 Mio. Abtastpunkte pro Kanal erweitern | ✔ | ||
| 3PHASE | 3-Phasen-Leistungsanalyse | ✔ | ||
| DPM | Digitales Energieverwaltungs- und Analysemanagement | ✔ | ✔ | |

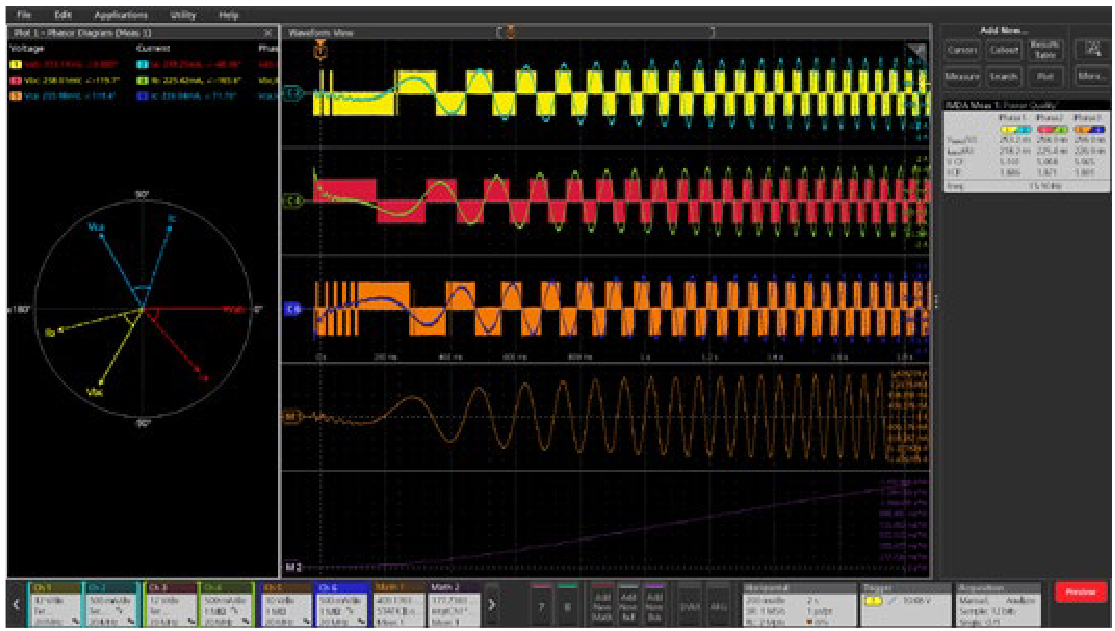

| IMDA | Analyse von 3-Phasen-Umrichtern, Motoren und Antrieben | ✔ | ✔ | |
| IMDA DQ0 | DQ0-Messungen für IMDA | ✔ | ✔ | |
| IMDA-MECH | Mechanische Messungen für IMDA | ✔ | ✔ | |
| PWR | Erweiterte Leistungsmessungen und -analyse (beinhaltet PSRR, Regelkreisanalyse und Impedanzmessung) | ✔ | ✔ | ✔ |
| SRPM | SPMI serielles Bus-Triggering und Analyse | ✔ | ✔ | ✔ |
| SRSVID | SVID-Serienbus-Analyse | ✔ | ✔ | ✔ |
| WBG-DPT | SiC/GaN-Doppelpuls-Testmessungen mit großem Bandabstand | ✔ | ✔ | ✔ |
| Permanent | 4-PRO-POWER-FL | 5-PRO-POWER-FL | 6-PRO-POWER-FL | |

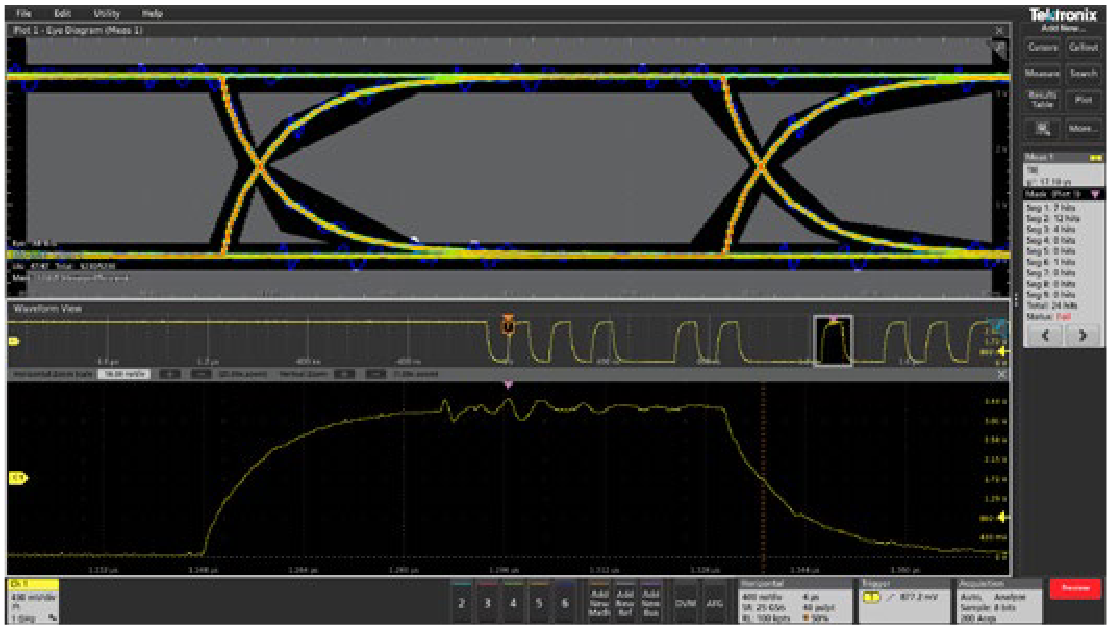

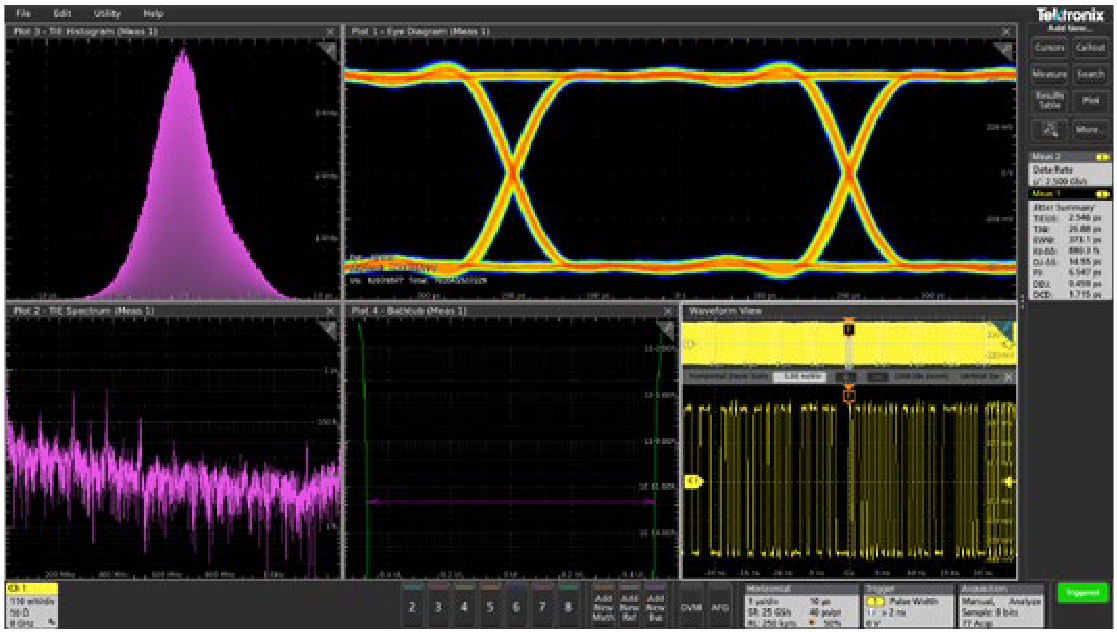

Pro-Paket | Signalintegrität
Unverzichtbare Werkzeuge für Ingenieure zur Validierung und Fehlerbehebung von Hochgeschwindigkeitstakten und Datenleitungen. Jitter schnell messen und dekonstruieren. Signalformen und Messgrenzen automatisch mit Masken- und Grenzwerttests auswerten.
| Inbegriffen | Beschreibung | MSO der Serie 5 | MSO der Serie 6 |
| Einsteigerpaket | Eingebettete serielle Dekodierung/Triggerung und integrierter AFG (Details siehe Seite 3.) | ✔ | ✔ |
| 5-RL-125M | Aufzeichnungslänge auf 125 Mio. Punkte/Kanal erweitern | ✔ | |
| 6-RL-2 | Aufzeichnungslänge auf 250 Mio. Abtastpunkte pro Kanal erweitern | ✔ | |
| DBDDR3 | DDR3/LPDDR3-Analyse- und -Fehlerbereinigungslösung | ✔ | |
| DBLVDS | Automatisierte LVDS-Testlösung* | ✔ | ✔ |
| DJA | Erweiterte Jitteranalyse | ✔ | ✔ |
| MTM | Masken- und Grenzwertprüfung | ✔ | ✔ |
| PAM3 | PAM3-Signalanalyse* | ✔ | ✔ |
| PWR | Fortschrittliche Leistungsmessungen und -analyse (inkl. PSRR, Regelkreisanalyse und Impedanzmessung) | ✔ | ✔ |
| TDR | Zeitbereichsreflektometrie (TDR)-Messungen und -Analyse | ✔ | ✔ |
| UDFLT | Benutzerdefiniertes Werkzeug zur Erstellung von Filtern | ✔ | ✔ |
| Permanent | 5-PRO-SIGNAL-FL | 6-PRO-SIGNAL-FL | |

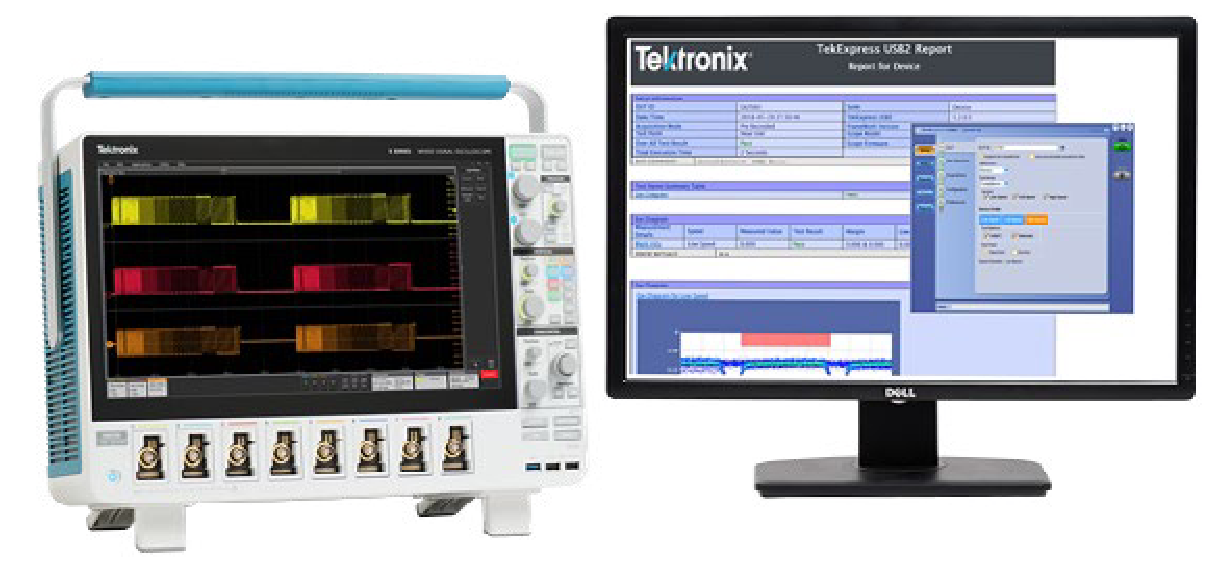

Pro Bundle | Normenkonformität
Umfasst alle derzeit verfügbaren Compliance-Optionen für Ihren mit Windows® ausgestatteten MSO der Serien 5 oder 6. Alle Standards verwenden die TekExpress-Engine für flexible Konfiguration, vollständige Gerätesteuerung, informative Eingabeaufforderungen und umfassende Berichterstellung.
| Inbegriffen | Beschreibung | MSO der Serie 5 | MSO der Serie 6 |
| Einsteigerpaket | Eingebettete serielle Dekodierung/Triggerung und integrierter AFG (Details siehe Seite 3.) | ✔ | ✔ |
| 5-RL-125M | Aufzeichnungslänge auf 125 Mio. Punkte/Kanal erweitern | ✔ | |
| 6-RL-2 | Aufzeichnungslänge auf 250 Mio. Abtastpunkte pro Kanal erweitern | ✔ | |
| CMCPHY20 | MIPI C-PHY 2.0 TX Konformitätsprüfung (erfordert Opt. DJA)* | ✔ | |
| CMDPHY21 | MIPI D-PHY 2.1 Konformitätsprüfung (erfordert Opt. DJA)* | ✔ | |
| CMENET | Ethernet (10/100/1000BASE-T) Konformitätsprüfung* | ✔ | ✔ |
| CMENETML | Multilane-Ethernet-Option für CMENET (10/100/1000BASE-T)* | ✔ | ✔ |
| CMINDUEN10 | Automatisierte Konformitätsprüfung für Industrial Ethernet (10BASE-T1L Long reach)* | ✔ | ✔ |
| CMUSB2 | USB2 automatisierte Konformitätsprüfung* | ✔ | ✔ |
| CMDDR3 | Automatisierte DDR3-Konformitätsprüfung* | ✔ | |
| CMDHPY | D-PHY-Tx 1.2 automatisierte Konformitätsprüfung* | ✔ | |
| CMNBASET | NBASE-T automatisierte Konformitätsprüfung* | ✔ | |
| CMXGBT | XGbT automatisierte Konformitätsprüfung* | ✔ | |
| DBDDR3 | DDR3/LPDDR3-Analyse und -Fehlersuche* | ✔ | |
| DJA | Erweiterte Jitteranalyse | ✔ | ✔ |
| PWR | Fortschrittliche Leistungsmessungen und -analyse (inkl. PSRR, Regelkreisanalyse und Impedanzmessung) | ✔ | ✔ |
| Permanent | 5-PRO-COMPL-FL | 6-PRO-COMPL-FL | |

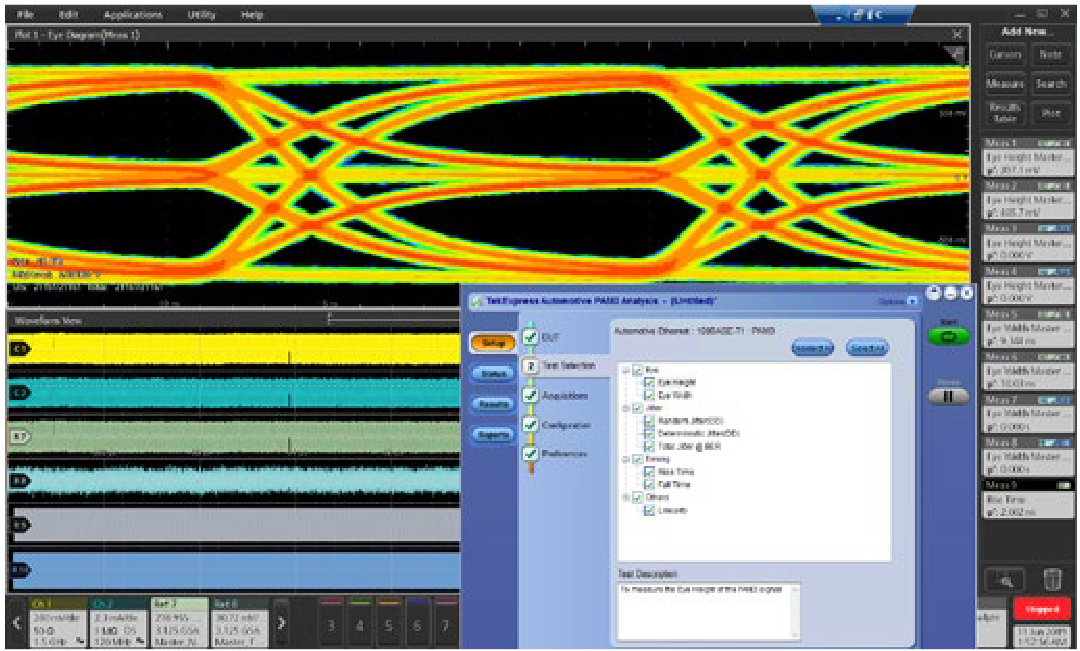

Pro-Automotive-Paket
Besonders für ECU-Entwickler bietet dieses Paket hervorragende Systemsichtbarkeit für Validierungen und die Fehlersuche. Es umfasst Unterstützung für wichtige Automotive-Protokolle, die Konformitätsprüfung serieller Standards und die Fehlersuche.
| Inbegriffen | Beschreibung | MSO der Serie 4 | MSO der Serie 5 | MSO der Serie 6 |
| Einsteigerpaket | Eingebettete serielle Dekodierung/Triggerung und integrierter AFG (Details siehe Seite 3.) | ✔ | ✔ | ✔ |
| 4-RL-1 | Speichertiefe auf 62,5 Millionen Abtastpunkte pro Kanal erweitern | ✔ | ||
| 5-RL-125M | Aufzeichnungslänge auf 125 Mio. Punkte/Kanal erweitern | ✔ | ||
| 6-RL-2 | Aufzeichnungslänge auf 250 Mio. Abtastpunkte pro Kanal erweitern | ✔ | ||
| AUTOEN-SS | Signaltrennung für 100/1000BASE-T1-Signale* | ✔ | ✔ | |
| CMAUTOEN | Automotive Ethernet (100/1000BASE-T1) automatisierte Konformitätsprüfung* | ✔ | ✔ | |
| CMAUTOEN10 | Automatisierte Konformitätsprüfung für Automotive Ethernet (10BASE-T1S kurze Reichweite) | ✔ | ✔ | |
| CMAUTOEN10G | Multi-Gigabit-Ethernet (2.5G/5GBASE-T1) automatisierte Konformitätsprüfung* | ✔ | ||
| CMDPHY | D-PHY-Tx 1.2 automatisierte Konformitätsprüfung* | ✔ | ||
| CMDPHY21 | MIPI D-PHY 2.1 Konformitätsprüfung | ✔ | ||
| DJA | Erweiterte Jitteranalyse | ✔ | ✔ | |
| IMDA | Analyse von 3-Phasen-Umrichtern, Motoren und Antrieben | ✔ | ✔ | |
| IMDA-DQ0 | DQ0-Messungen für IMDA | ✔ | ✔ | |
| IMDA-MECH | Mechanische Messungen für IMDA | ✔ | ✔ | |
| PAM3 | PAM3-Signalanalyse* | ✔ | ✔ | |
| PWR | Fortschrittliche Leistungsmessungen und -analyse (inkl. PSRR, Regelkreisanalyse und Impedanzmessung) | ✔ | ✔ | ✔ |
| SRAUTO | Automotive serielle Dekodierung, Triggerung und Analyse (CAN, CAN FD, CAN XL, LIN, FlexRay) | ✔ | ✔ | ✔ |
| SRAUTOEN1 | 100BASE-T1-Protokolldekodierung und -Analyse | ✔ | ✔ | |
| SRAUTOSEN | SENT serielle Dekodierung und Analyse | ✔ | ✔ | ✔ |
| SRCXPI | Serielle Decodierung und Analyse für CXPI | ✔ | ✔ | ✔ |
| SRI3C | Serielle Dekodierung und Analyse von I3C | ✔ | ✔ | ✔ |
| SRPSI5 | PSI5 Serielle Dekodierung und Analyse | ✔ | ✔ | ✔ |
| WBG-DPT | SiC/GaN-Doppelpuls-Testmessungen mit großem Bandabstand | ✔ | ✔ | ✔ |
| Permanent | 4-PRO-AUTO-FL | 5-PRO-AUTO-FL | 6-PRO-AUTO-FL | |

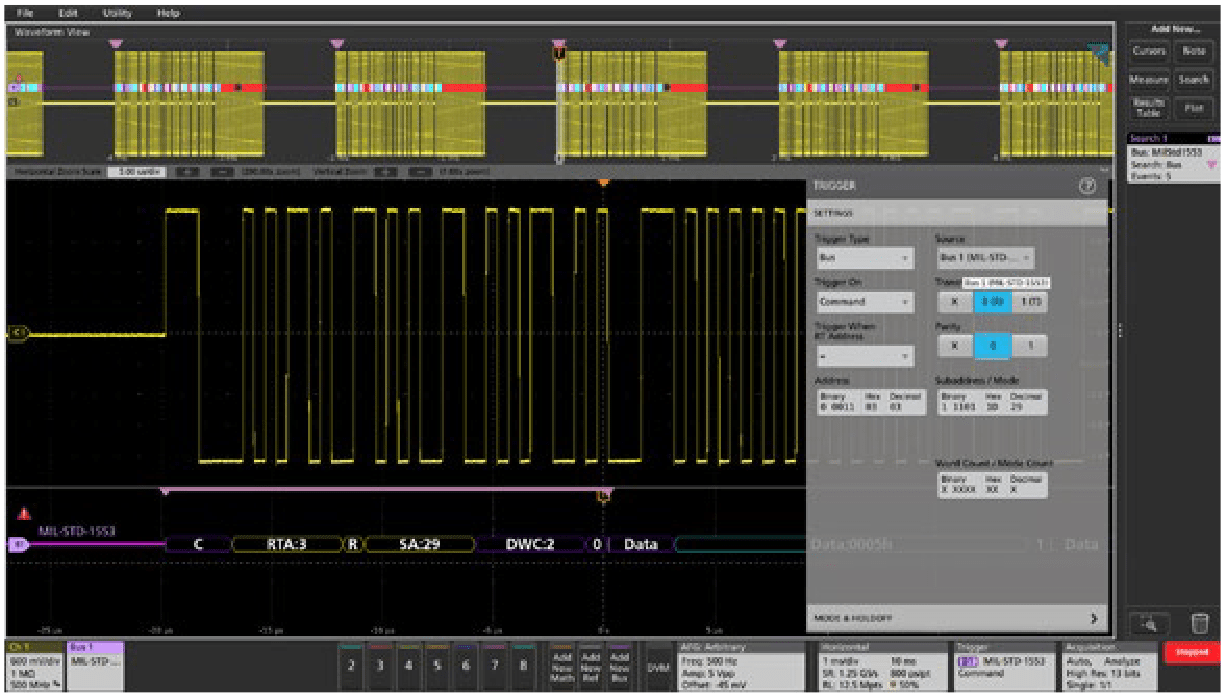

Pro-Paket | AEROSPACE
Umfasst serielle Busdekodierung für Protokolle, die in der Luft- und Raumfahrtindustrie verwendet werden, sowie Unterstützung für generische Kodierungsschemata wie NRZ und Manchester. Masken- und Grenzwerttests erleichtern die Automatisierung der Prüfung eindeutiger Signale.
| Inbegriffen | Beschreibung | MSO der Serie 4 | MSO der Serie 5 | MSO der Serie 6 |
| Einsteigerpaket | Eingebettete serielle Dekodierung/Triggerung und integrierter AFG (Details siehe Seite 3.) | ✔ | ✔ | ✔ |
| 4-RL-1 | Speichertiefe auf 62,5 Millionen Abtastpunkte pro Kanal erweitern | ✔ | ||
| 5-RL-125M | Aufzeichnungslänge auf 125 Mio. Punkte/Kanal erweitern | ✔ | ||
| 6-RL-2 | Aufzeichnungslänge auf 250 Mio. Abtastpunkte pro Kanal erweitern | ✔ | ||
| DJA | Erweiterte Jitteranalyse | ✔ | ✔ | |
| PWR | Fortschrittliche Leistungsmessungen und -analyse (inkl. PSRR, Regelkreisanalyse und Impedanzmessung) | ✔ | ✔ | ✔ |
| MTM | Masken- und Grenzwertprüfung | ✔ | ✔ | ✔ |
| SRMANCH | Manchester-serielle Dekodierung und Analyse | ✔ | ✔ | ✔ |
| SRAERO | Serielle Bus-Triggerung und -Analyse für die Luft- und Raumfahrt (MIL-STD-1553, ARINC 429) | ✔ | ✔ | ✔ |
| SRNRZ | Serielle Decodierung und Analyse für NRZ | ✔ | ✔ | ✔ |
| SRSPACEWIRE | SpaceWire serielle Bus-Dekodierung und Analyse | ✔ | ✔ | ✔ |
| Permanent | 4-PRO-AERODEF-FL | 5-PRO-AERODEF-FL | 6-PRO-AERODEF-FL | |
Ultimate-Paket
Das Ultimate-Paket bietet die meisten Funktionen und die größten Einsparungen in einem einzigen Paket.
Beinhaltet:
- Alle Funktionen des Einsteigerpakets, einschließlich integrierter serieller Dekodierung/Triggerung und integriertem AFG
- Alle Funktionen von ALLEN Pro-Paketen
- Erhöhte Aufzeichnungslänge bei den MSOs der Serien 5 und 6 – 500 Mpunkte beim MSO der Serie 5 oder 1 Gpunkt beim MSO der Serie 6.
- Synchronisierte Breitband-Spektrumanalyse
- Spektrumansicht HF-Zeit-Wellenformen und Triggerung
- Erweiterte Spektrum-Erfassungsbandbreite
- Video-Triggerung
| Inbegriffen | Beschreibung | MSO der Serie 4 | MSO der Serie 5 | MSO der Serie 6 |
| Einsteigerpaket | MSOs der Serien 4, 5 oder 6, die mit einem Starter-Bundle ausgestattet sind, können I2C-, SPI- und RS232/422/485/UART-Bus-Aktivitäten dekodieren und triggern. Ein integrierter Arbiträr-/Funktionsgenerator mit 13 vordefinierten Funktionen und Arbiträrsignalen ist enthalten. | ✔ | ✔ | ✔ |
| ALLE Pro-Pakete | Serielle Dekodierung | ✔ | ✔ | ✔ |
| Leistung | ✔ | ✔ | ✔ | |
| Signalintegrität | ✔ | ✔ | ||
| Normenkonformität | ✔ | ✔ | ||
| Automotive | ✔ | ✔ | ✔ | |
| Luft- und Raumfahrt | ✔ | ✔ | ✔ | |
| Zusätzliche Merkmale | Spektrumansicht HF vs. Zeit-Wellenformen und Triggerung | ✔ | ✔ | ✔ |
| Erweiterte Spektrumansicht-Erfassungsbandbreite | ✔ | ✔ | ✔ | |
| Video-Triggerung | ✔ | ✔ | ✔ | |
| Erweiterte Aufzeichnungslänge bis 500 Mio. Punkte/Kanal | ✔ | |||
| Aufzeichnungslänge auf 1 G Punkte pro Kanal erweitern | ✔ | |||
| Permanent | 4-ULTIMATE-FL | 5-ULTIMATE-FL | 6-ULTIMATE-FL | |
Für weitere Informationen, Preise und um zu erfahren, welches Application Bundle für Ihre Anforderungen das Richtige ist,**wenden Sie sich bitte an Ihren lokalen Tektronix-Kundenbetreuer**.
