Overview

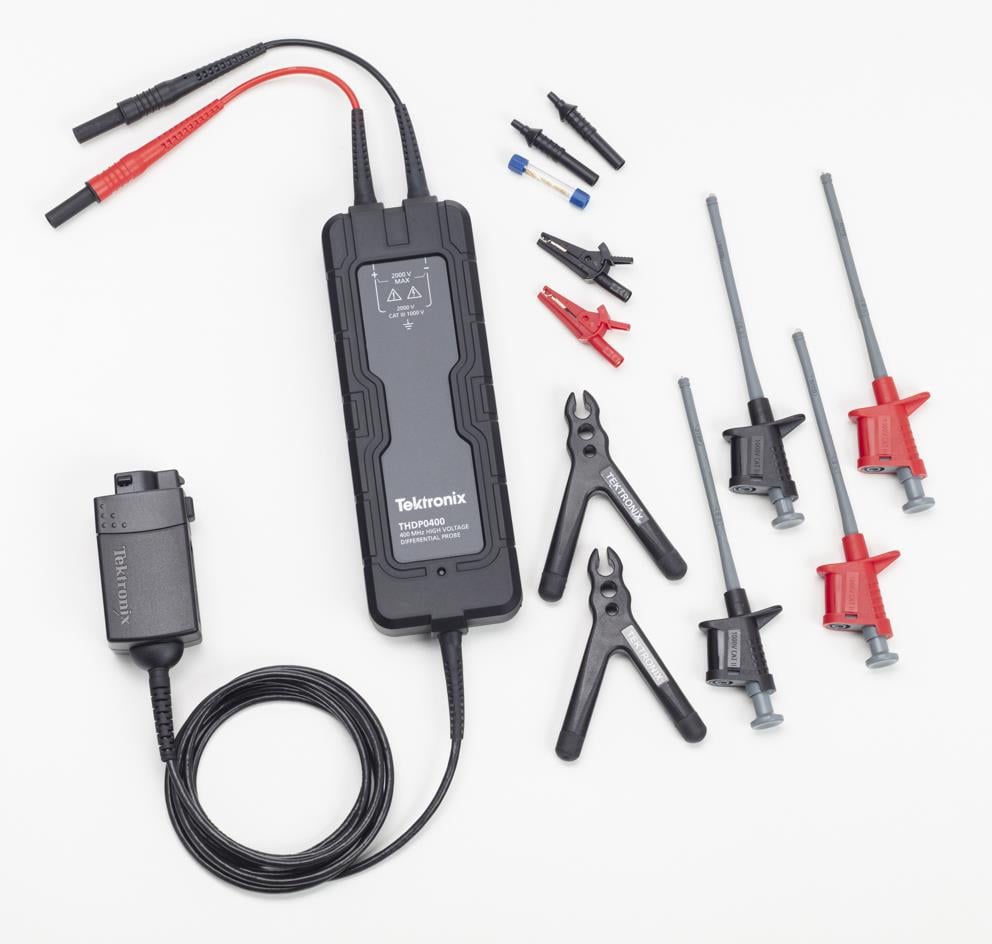

Tektronix THDP0400 고전압 디퍼런셜 프로브는 최대 ±2000V까지의 플로팅 디퍼런셜 전압을 안전하게 측정할 수 있도록 해줍니다. IGBT, SiC, 및 GaN 전원 장치 테스트와 더불어 모터 드라이브 및 전력 컨버터 등과 같은 응용 분야에 적합합니다.
이 프로브는 최대 400MHz의 대역폭을 제공하며 감쇠 설정을 선택할 수 있어, 중간 전압~고전압 디퍼런셜 응용 분야에서 빠르게 전환되는 신호를 정확하게 측정할 수 있습니다.
THDP0400 모델은 피시험 장치(DUT)와의 연결을 간단하게 할 수 있는 표준 액세서리를 다양하게 갖추고 있습니다. THDP 시리즈의 모든 프로브와 마찬가지로 TekVPI® 인터페이스가 있어, 4, 5, 6 시리즈 B MSO 오실로스코프와 매끄럽게 연결하여 수동 및 자동 측정을 할 수 있습니다.
주요 기능
고속 신호 측정을 위한 400MHz 대역폭
디퍼런셜 전압 범위 최대 ±2kV
일반 모드 전압 범위 최대 ±2kV
선택 가능 감쇠: 50X, 100X, 250X, 500X
DC 게인 정확도: ±1%
전환 가능 감쇠 설정으로 측정 유연성 확보
UL 61010-031 및 IEC 61010-031 표준에 따른 안전성 인증
CAT 정격: 1,000V CAT III
핵심 응용 분야
플로팅 디퍼런셜 전압 측정
전력 반도체 Si, SiC, GaN 검증 및 특성화
스위칭 전원 공급 장치 설계
산업 및 자동차 모터 드라이브 설계
전력 컨버터 설계 및 서비스
사양
별도로 명시된 경우를 제외하고는 모든 사양은 일반적이며 모든 모델에 적용됩니다.
프로브 개요
특성 | 설명 | |||
|---|---|---|---|---|
대역폭 | 400MHz | |||
프로브 범위 및 감쇠 | 2 kV: 500X | 1kV: 250X | 400V: 100X | 200V: 50X |
상승 시간 | 0.9ns | 0.9ns | 1ns | 1ns |
노이즈(AC RMS) | 265mV | 265mV | 225mV | 225mV |
노이즈(20 MHz에서의 AC RMS) | 55mV | 55mV | 45mV | 45mV |
DC 균형(입력 참조) | ±2V | ±1V | ±1V | ±500mV |
최대 측정 가능 디퍼런셜 전압(DC + 피크 AC) | ±2,000V | ±1,000V | ±400V | ±200V |
접지에 대한 최대 공통 모드 전압 | ±2000Vpk, 1400V RMS | |||
접지에 대한 최대 비파괴 디퍼런셜 입력 전압 | 6000Vpk(IEC 61010-031에 정의됨), 2000V RMS | |||
주파수에 따라 감소됩니다. 입력 전압 감소 곡선을 참조하십시오. | ||||
DC 게인 정확도 | ±1% | |||
공통 모드 전압 | ±2,000Vpk | |||
CMRR | DC: 80dB | |||
100kHz: 70dB | ||||
1MHz: 70dB | ||||
10MHz: 50dB | ||||
50MHz: 45dB | ||||
100MHz: 35dB | ||||
400MHz: 28dB | ||||
입력 임피던스 | 접지로의 각 입력: 5MΩ || 5pF | |||
디퍼런셜 입력 임피던스: 10MΩ || 2.5pF | ||||
CAT 정격 | 1000V CAT III | |||
전파 지연 | 13ns±0.5ns | |||
프로브 케이블 길이 | 2m | |||
지원되는 오실로스코프 | 4 시리즈 B, 5 시리즈 B, 6 시리즈 B MSO 장비 | |||
환경 요구 사항
특성 | 작동 | 비작동 |
|---|---|---|
온도 | 0°C~+50°C | -40°C~+71°C |
습도 | 최대 +31°C에서 80% 상대 습도(% RH), +50°C에서 선형으로 40%까지 감소. 장치는 테스트하기 전 최소 30분 동안 전원을 켜두어야 합니다. | 최대 +40℃까지 5%~95% RH(상대 습도), 비응축. |
고도 | 최대 3,000m | 최대 15,240m |
주문 정보
측정 요구에 맞는 장비 및 옵션을 선택합니다.
모델 개요
모델 | 설명 |
|---|---|
THDP0400 | 400MHz 고전압 디퍼런셜 프로브 |
THDP0400KIT | 표준 액세서리 키트(표준 액세서리 목록의 항목 포함) |
표준 액세서리
다음 표는 프로브와 함께 배송되는 액세서리 목록입니다.
액세서리 | 설명 | 부품 번호 |
|---|---|---|

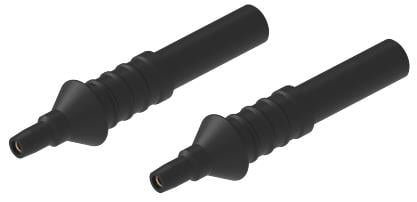

| 프로브 팁 어댑터: 4mm~0.8mm, 검정(수량: 2) | 013-0436-XX |

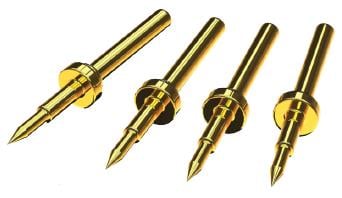

| 스프링 팁: 미세(수량: 4) | 214-5586-XX |

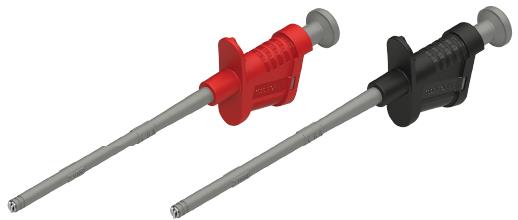

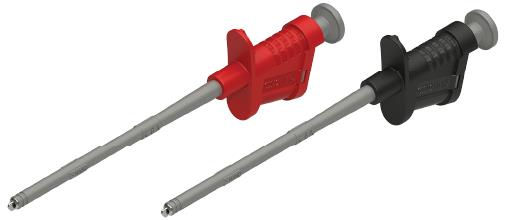

| 후크 클램프: 빨강 및 검정(수량: 2) | 344-0703-XX |
| 회전 그립 집게 클램프(수량: 2) | 344-0704-XX |

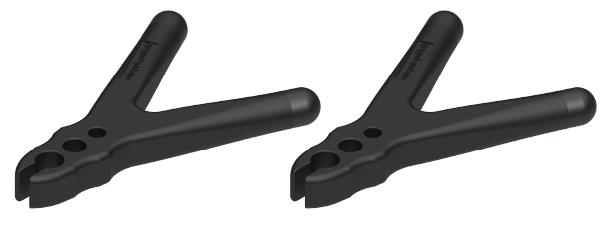

| 양갈래 홀더: 검정(수량: 2) | 352-1192-XX |

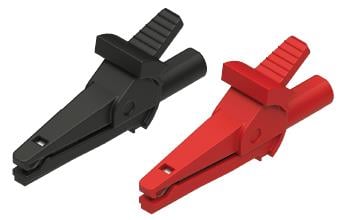

| 안전 앨리게이터 클립: 소형(수량: 2) | 344-0705-XX |
권장 액세서리
다음 표에는 옵션 액세서리가 나열되어 있습니다.
액세서리 | 설명 | 부품 번호 |
|---|---|---|

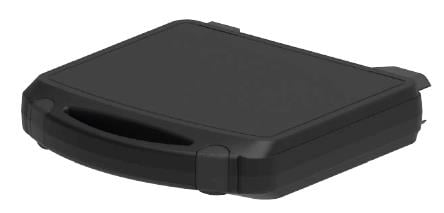

| 운반용 하드 케이스 | 016-2177-XX |

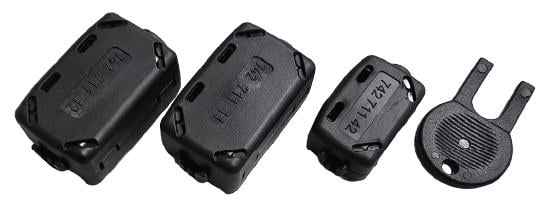

| EMI 노이즈 억제 키트 | 276-0914-XX |

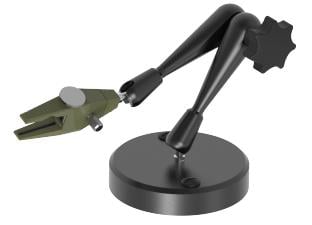

| 강철 베이스 3D 포지셔너, 200mm 폭 범위 및 범용 프로브 홀더 | 352-1193-XX |
| 4mm 커플러 f-f(빨강), 30V AC/60V DC | 133-0698-XX |
| 수형 BNC-4mm 소켓, 완전 절연 | 133-0699-XX |
