IsoVu™絶縁型電流プローブ
IsoVu絶縁型電流プローブシリーズを使用することで、より正確な動的シャント式電流測定が可能になります。広帯域幅、柔軟な測定範囲、完全なガルバニック絶縁、そして極めて低いノイズにより、従来の限界を超えることが可能です。電力回路のフローティングセクションにおける電流シャントの低ノイズ測定に最適です。
プローブとの統合を前提に特別に設計された革新的な広帯域シャントは、高帯域幅かつ低ノイズの電流測定ソリューションを完全に実現します。
最大1GHz
1.8kV（最大）
150μVRMS@ 1GHz
最大140dB
現在の測定における新たなレベルの可視性。
電流測定における技術革命

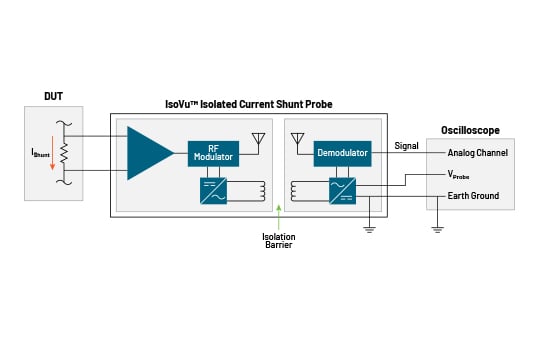

IsoVu絶縁型電流プローブは、高性能シャントまたはCVRと組み合わせることで、DCから数百MHzまでの測定を可能にします。用途と予算に合わせて3つのモデルからお選びください。プローブ先端とオシロスコープ間の完全なRFアイソレーションにより、グランドループが排除され、コモンモードノイズが大幅に低減されます。低減衰、50Ωの入力インピーダンス、シールドされた先端により、ノイズの寄与が低減されます。
- 3つの周波数帯域：250MHz、500MHz、1GHz
- 1MHzで最大90dBのCMRR
- ノイズ寄与4.7nV/√Hz未満（1GHzで150µV未満）
SiCおよびGaNパワー・コンバータに関する新たな洞察
ワイドバンドギャップスイッチング素子における高速に変化する電流を測定する場合、シャントプローブはクランプオンプローブよりも広い帯域幅を提供できる。IsoVuアイソレーションは、グランドループを排除し、高電圧回路での測定を可能にし、極めて高いCMRR（同相信号除去比）を実現します。このため、IsoVuの絶縁型電流プローブは、ハイサイドSiCおよびGaNスイッチングFETのシャント抵抗およびCVRにおける電流測定に最適です。
- 250MHz、500MHz、または1GHzの周波数帯域
- 1800VRMSのコモン・モード電圧
- 1MHzで最大90 dBのCMRR
- 1000V CAT II 安全評価
IsoVu 電圧プローブと組み合わせると、スイッチング性能を低ノイズで把握できます。
低電力設計でナノ秒およびマイクロアンペア単位で負荷電流を測定
IoT機器やモバイル機器における電力管理を最適化するためには、低レベルの動的な電流を正確に測定することが非常に重要となる。IsoVuの絶縁型電流プローブと広帯域シャントを使用すれば、スリープ状態からアクティブ状態への移行、メモリへのアクセス、I/Oアクティビティなど、特定のシステム動作中の電流消費量を確認できます。Tektronixの広帯域シャントは、IsoVu電流プローブと組み合わせることで、30μAという低電流値まで、比類のない帯域幅、絶縁性、保護性能で実世界の電流測定を可能にします。
- プローブ周波は最大1GHz
- ノイズ寄与4.7 nV/√Hz未満（1 GHzで150 µV未満）
- 12V、24V、48V以上のレールを簡単に測定可能
- 250 MHz帯域幅シャント：5 mΩ、50 mΩ、500 mΩ、または5 Ω
当社の広帯域シャントを使用して、低電流かつ高帯域幅の測定にどのように対応しているかをご覧ください。
接続の手間を最小限に
柔軟なプローブ先端とケーブルにより、接続時の手間を最小限に抑えつつ、ノイズも低減します。簡単に曲げられるため、被試験デバイス（DUT）との確実な接続に必要な負荷を軽減できます。テクトロニクスの広帯域シャントは、標準的な角型ピンを採用することで、テストポイントあたりのコストを抑えつつ、高い性能を実現しています。
- プローブ先端はシールド付き高帯域幅MMCXコネクタで終端しており、市販のSMAまたはBNCアダプタと互換性があります。
- オンボードシャントおよびテストポイント用に25ミル角ピンに簡単に接続できます
- オシロスコープは先端減衰とシャント値を自動的に認識します
- 付属の二脚および三脚アダプターにより安定性が確保されます
4、5、6シリーズMSOオシロスコープとのシームレスな統合
4、5、6シリーズMSOオシロスコープは、その拡張電源解析機能で知られています。IsoVu電流プローブは、これらの機器とシームレスに連携するように設計されています。TekVPITMプローブ・インタフェースはプローブに電力を供給し、プローブとチップを自動的に検出するため、スコープ・ユーザ・インタフェースからプローブ・パラメータを調整できます。これにより、オシロスコープのプログラミング・コマンドを使用したテストの自動化も可能になります。
極端な温度範囲にわたる検証テストを実施
これらのオプションの極低温対応チップを使用することで、IsoVuアイソレーション型電流プローブは-40℃から+125℃までの広い温度範囲で測定を行うことができます。
長さ1.8m(6フィート)のこれらの先端部は、温度チャンバ内の被試験デバイス（DUT）とチャンバ外に配置された電流プローブとの間で、便利なMMCX接続を提供します。これらのチップは、1倍、10倍、100倍の減衰オプションがあり、最大700MHzの周波性能を提供します。
| 型名 | 周波数帯域 | 差動電圧 | コモンモード電圧 | 同相除去比（CMRR） | 価格 | 構成／見積り | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TICP025
|
250MHz | ±0.5V（1：1チップ） ±5V（10：1チップ） ±50V（100：1チップ） |
1.8 kV 汚染度 1 1000V CAT II |
140 dB（DC） 90 dB（1 MHz）（1：1チップ） |
US $9,440 | 構成と見積り | ||||||||||||||
TICP050
|
500 MHz | ±0.5V（1：1チップ） ±5V（10：1チップ） ±50V（100：1チップ） |
1.8 kV 汚染度 1 1000 V CAT II |
140 dB（DC） 90 dB（1 MHz）（1：1チップ） |
US $11,400 | 構成と見積り | ||||||||||||||
TICP100
|
1GHz | ±0.5V（1：1チップ） ±5V（10：1チップ） ±50V（100：1チップ） |
1.8 kV 汚染度 1 1000 V CAT II |
140 dB（DC） 90 dB（1 MHz）（1：1チップ） |
US $13,500 | 構成と見積り |
| 型名 | 周波数帯域 | 差動電圧 | コモンモード電圧 | 同相除去比（CMRR） | 価格 | 構成／見積り | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
TICP025
|
250MHz | ±0.5V（1：1チップ） ±5V（10：1チップ） ±50V（100：1チップ） |
1.8 kV 汚染度 1 1000V CAT II |
140 dB（DC） 90 dB（1 MHz）（1：1チップ） |
US $9,440 | 構成と見積り | ||||||||||||||
TICP050
|
500 MHz | ±0.5V（1：1チップ） ±5V（10：1チップ） ±50V（100：1チップ） |
1.8 kV 汚染度 1 1000 V CAT II |
140 dB（DC） 90 dB（1 MHz）（1：1チップ） |
US $11,400 | 構成と見積り | ||||||||||||||
TICP100
|
1GHz | ±0.5V（1：1チップ） ±5V（10：1チップ） ±50V（100：1チップ） |
1.8 kV 汚染度 1 1000 V CAT II |
140 dB（DC） 90 dB（1 MHz）（1：1チップ） |
US $13,500 | 構成と見積り |
Unlock wideband current insights with our IsoVu probes and shunts.
Cables and Connectors
| Datasheet / Manual | アクセサリ | 概要 |
|---|---|---|
| 131967700 | Square pin to MMCX adapter, 0.062” spacing | |
| 196-3546-01 | Lead, MMCX to IC Grabber | |
| 196354701 | Square pin to IC grabber lead | |
| 206056900 | MicroCKT grabbers | |
| TICPMM100 | 100X sensor tip cable with MMCX connector | |
| TICPMM100ET | 100X extreme temperature TICP cable with MMCX connector | |
| TICPMM10ET | 10X extreme temperature TICP cable with MMCX connector | |
| TICPMM1ET | 1X extreme temperature TICP cable with MMCX connector |
広帯域シャント
| Datasheet / Manual | アクセサリ | 概要 |
|---|---|---|
| TICPTWCBL | TICP Twinax cable for Tektronix shunts | |
| TICPTWCBLPK | TICP Twinax cable pack for Tektronix shunts (pack of 5) | |
| TICS0005 | 5 mΩ Tektronix wideband shunt | |
| TICS0005PK | 5 mΩ Tektronix wideband shunt pack (pack of 10) | |
| TICS0050 | 50 mΩ Tektronix wideband shunt | |
| TICS0050PK | 50 mΩ Tektronix wideband shunt pack (pack of 10) | |
| TICS0500 | 500 mΩ Tektronix wideband shunt | |
| TICS0500PK | 500 mΩ Tektronix wideband shunt pack (pack of 10) | |
| TICS5000 | 5 Ω Tektronix wideband shunt | |
| TICS5000PK | 5 Ω Tektronix wideband shunt pack (pack of 10) |
