IsoVu絶縁電流プローブ
TICP100、TICP050、TICP025データ・シート

概要
IsoVu™絶縁電流プローブは比類ない帯域幅、ノイズ除去、確度、電流測定のための使いやすさを実現します。
完全なガルバニック絶縁により、グランド・ループが除去され、非常に高いコモン・モード除去が可能です。1X構成において、プローブの50 Ω入力は4.7 nV/√Hz未満の極めて低いノイズを提供し、シャントでの正確な測定に最適です。プローブには、様々な減衰チップをご用意しており、差動電圧範囲を拡張することができます。使用するシャントにより、プローブは低電力モバイル設計のためのミクロアンペア(µA)から産業・モビリティシステムのための数百アンペアの電流測定まで対応します。
主な性能仕様および機能
プローブ・チップとオシロスコープ間のガルバニック絶縁
3つの帯域幅:1 GHz、500 MHz、250 MHzの利用が可能
1X、10X、または100Xプローブ・チップと併せて使用するシャントにより決まる広い電流測定範囲
ノイズ4.70 nV / √Hz(20 MHzで<21 μV
RMS )未満最大90 dB同相除去比(1 MHz)
最大コモン・モード電圧:1,800
V。汚染度1の環境で使用時。トランジェント・レベルが5 kV pk を超えない場合の最大値1.5%DCゲイン確度
4、5、6シリーズMSO機器(最新Bモデルを含む)と互換性あり
TekVPI™インターフェースにより、オシロスコープの前面パネルまたはプログラミング・インターフェースから制御およびプローブの構成が可能
環境チャンバ(-40℃~+125℃)における電流測定用のチップ(オプション)
主要アプリケーション
電流シャント測定

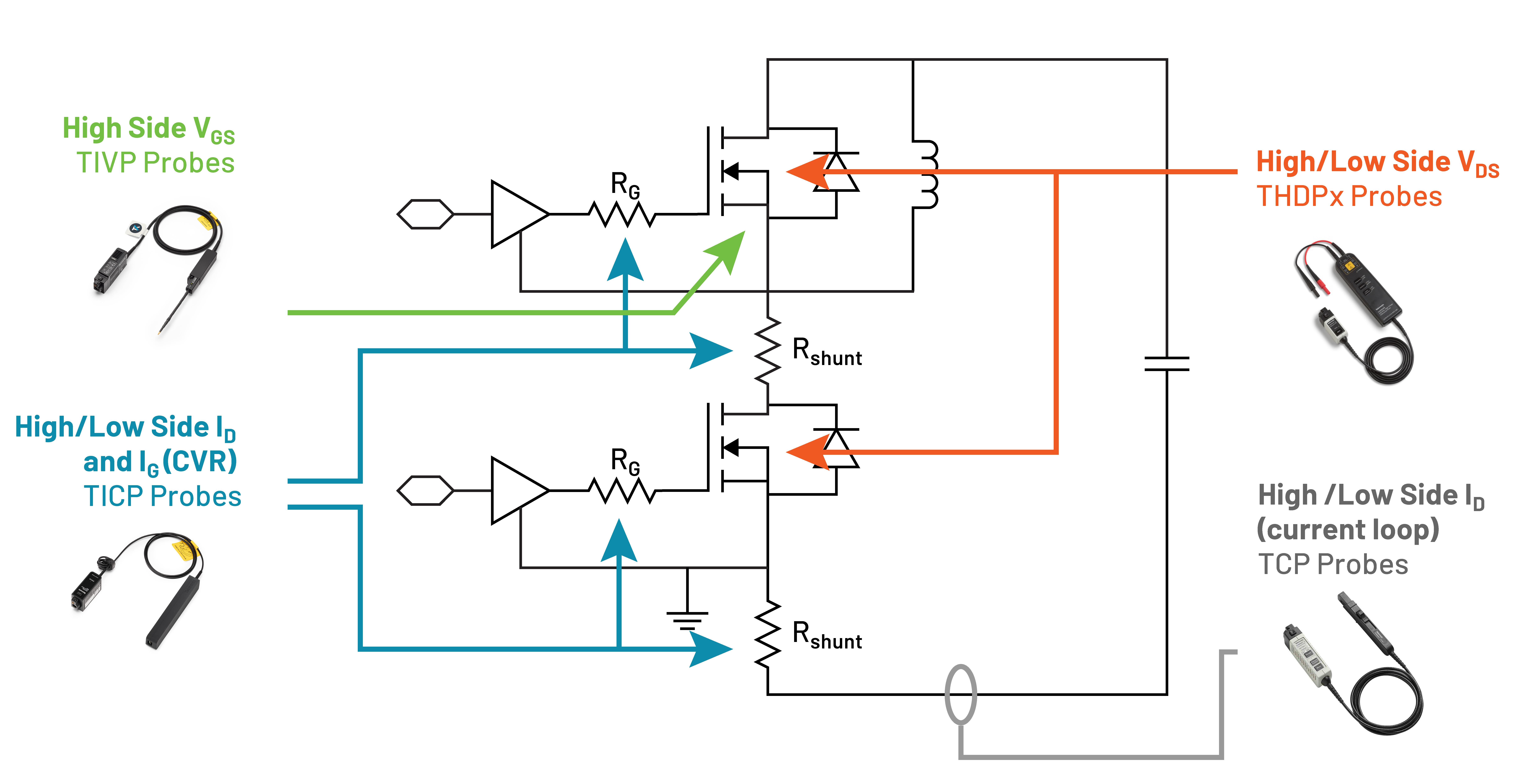

SiC/GaN、FET、IGBTを使用したハーフブリッジ/フルブリッジ設計
ダブル・パルス・テスト(DPT)
フローティング・ゲート測定
パワー・コンバータの設計
スイッチング電源の設計
定常状態、スリープ、ウェイクアップ状態の電流モニタリング
チップが計測範囲を拡大し、面倒を最小に抑え、ノイズを除去します
IsoVu絶縁電流プローブは、センサ・ベースのクランプ・オン式オシロスコープ・プローブでは困難または不可能な、低電流および高電流の両方の測定に非常に適しています。3個の異なる減衰チップを有し、シャント抵抗と電力定格値に基づいた広範囲の電流を簡単に計測することができます。
プローブは高性能の電流計測を実現するよう設計されており、利便性の高い接続機能を備えます。チップにはMMCXおよびSMAコネクタが備えられており、適切な接地とシールドを確実に実現します。接地とシールドはノイズの最小化、グランド・ループ、正確な電流測定のために重要です。これらのチップにより、市場で最も流通しているシャントへの直接接続が可能になりますが、適切なアダプタを使用してチップをシャントに接続することもできます。
プローブ・チップは独自のリバーシブルなIsoConnect™インタフェースでプローブ本体に接続されるため、方向を心配することなくチップをスナップ装着することができます。柔軟性を実現するよう設計されたプローブ・チップの曲げ半径は小さいため、狭い場所でも容易に接続できます。標準型プローブには、三脚アダプタとバイポッドが含まれ、テスト・セットアップでの設置と位置決めに便利です。
電流シャント測定

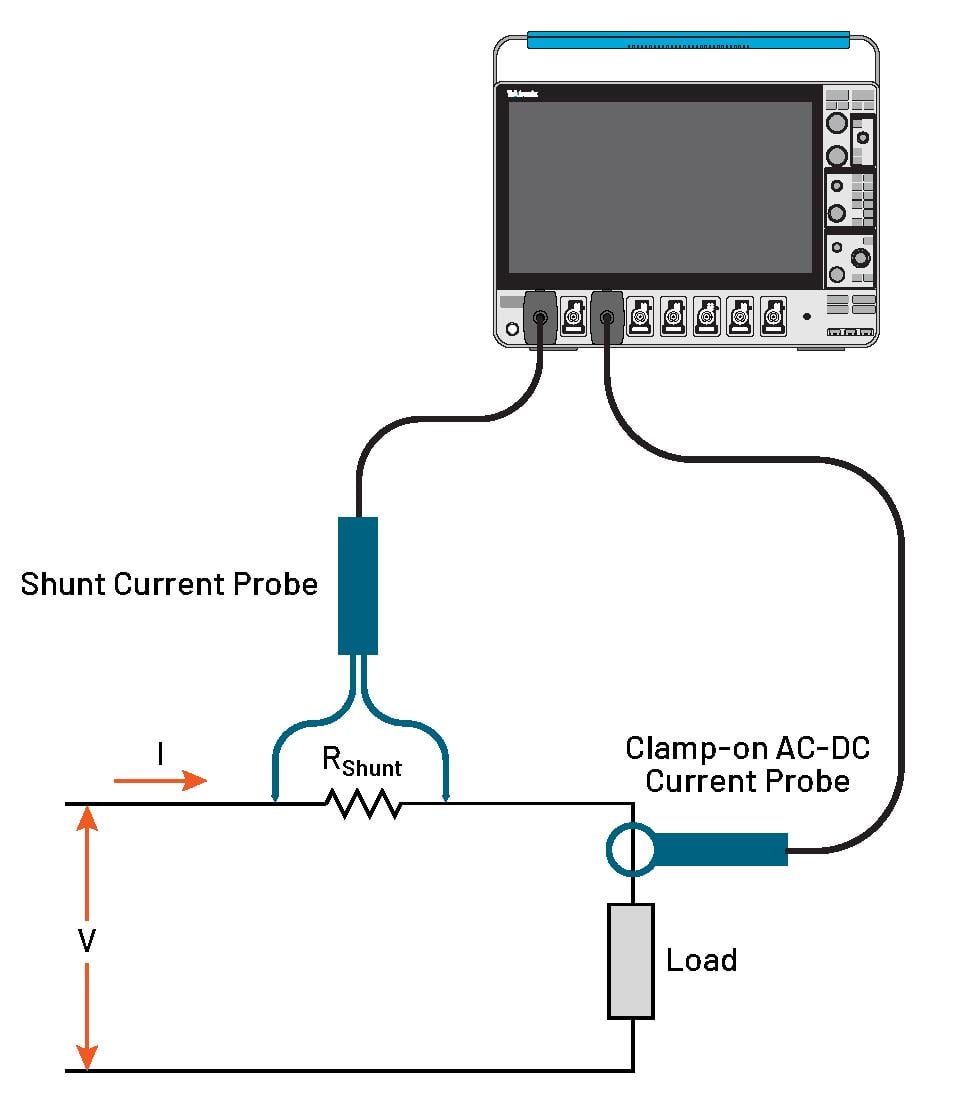

テスト・システムで電流を計測するには2種類の方法があります。第1の方法は、電気導体周辺のフィールドを感知し、電流を示す信号に変換する方法です。この方法はほとんどのクランプ・オン型の電流プローブ、つまりロゴスキー・コイルで使用されています。第2の方法は、オームの法則を利用して電流を測定する方法です。精密シャント抵抗における電圧降下を測定することにより電流を測定することができ、これはIsoVu絶縁電流プローブで使用されている方法です。
電流シャント、つまり電流観測レジスタ(CVR)は通常幅広い周波数に応答し、周波数の高域スペクトラムでAC電流とDC電流の両方を正確に測定します。コンパクトなサイズのため、最小スペース要件のある既存の回路にも容易に統合できます。シャント・レジスタはPCB内に設計する必要があり、電圧ドロップを引き起こすことになるものの、センサ・ベースの電流測定と比較して、高い精度、歪みが最小に抑えられること、および低干渉など重要な利点があります。

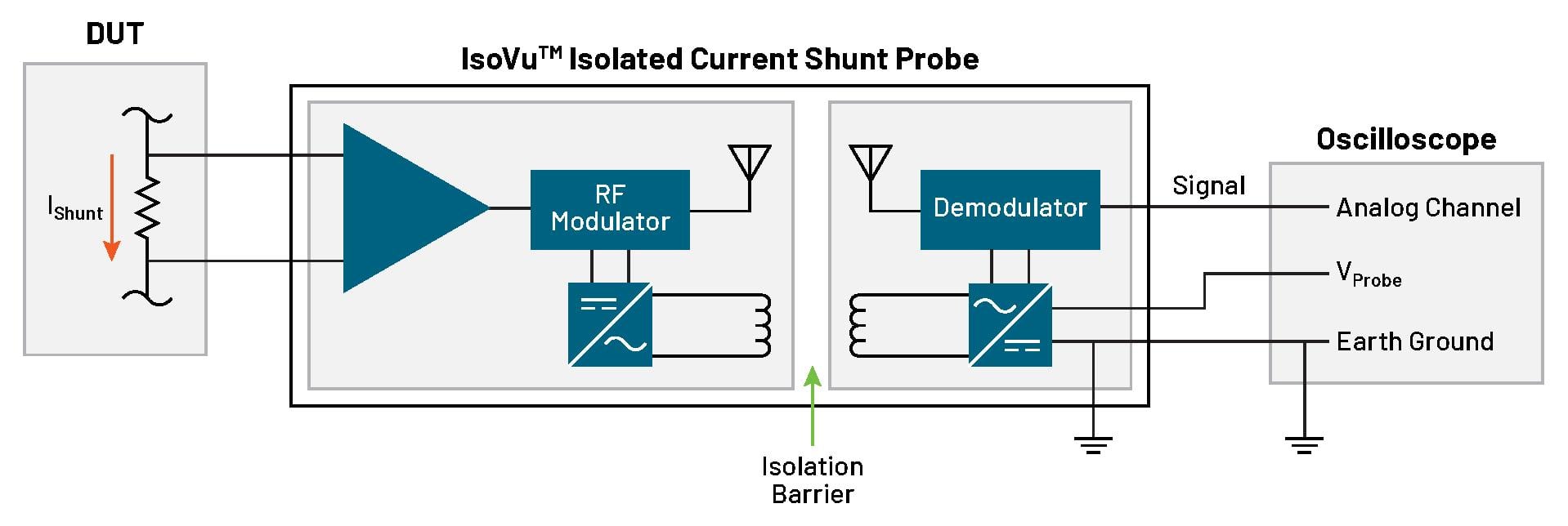

絶縁によりフローティング測定および非常に低いノイズが実現します

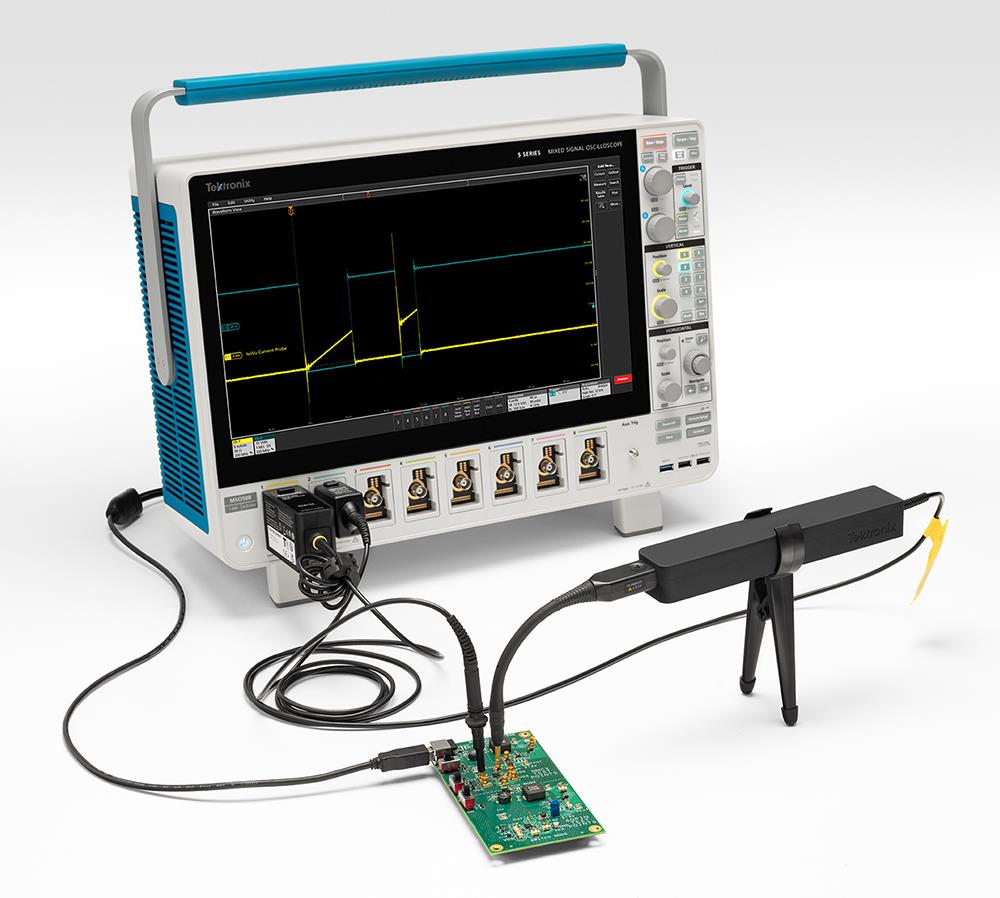

IsoVu絶縁電流プローブにより、従来の限界を超えて、オシロスコープ上でより正確な動的電流測定を行うことができます。

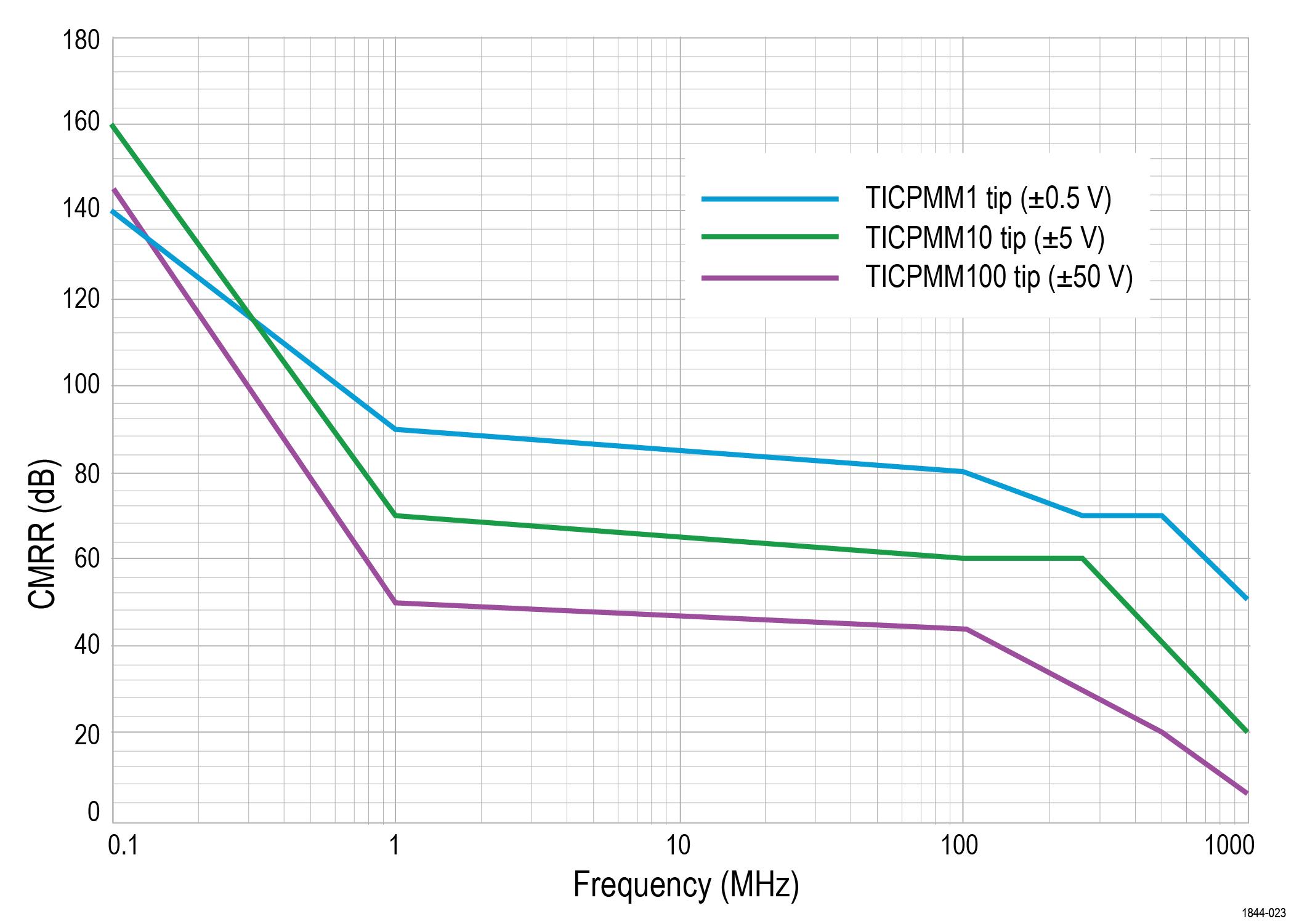

トランスフォーマ、ロゴスキー、またはホール効果電流プローブとは異なり、IsoVu絶縁電流プローブを高性能なシャントまたはCVRと組み合わせることで、DCから数百MHzまでの測定を行うことができます。プローブ・チップとオシロスコープ間のRF絶縁を完全にし、グランド・ループを除去して、最大90

過酷な温度に対応したチップにより、周囲温度を超えた環境でのテストに対応します

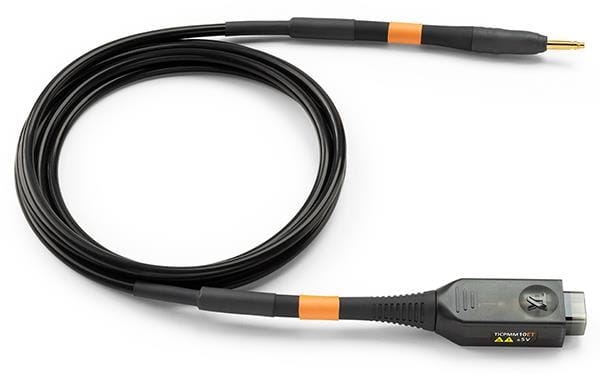

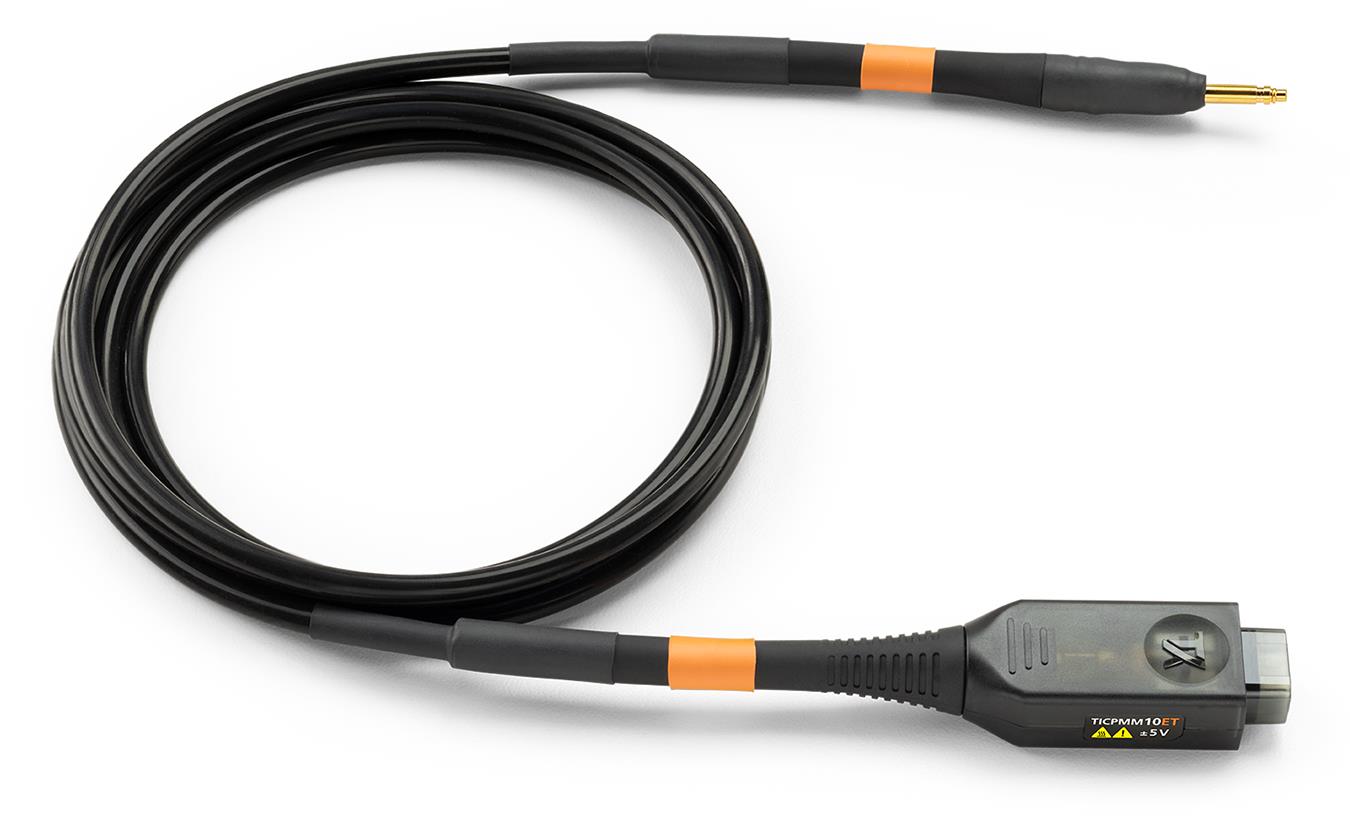

過酷な温度に対応したチップ(ET)は、−40°Cから+125°Cまでの広い温度範囲で電流測定を可能にします。オプションの6フィート・チップ・ケーブルは、温度チャンバー内に配置されたDUTと、チャンバー外に設置されたテクトロニクス製オシロスコープおよび絶縁電流プローブとの間を、便利に接続します。3種類の減衰構成が利用でき、最大700MHzまでの優れた帯域幅性能を発揮します。

ハイパワー・システムにおける高忠実度電流の測定
IsoVu絶縁電流プローブは、ワイドバンド・ギャップ(WBG)スイッチング・デバイスの高速な立ち上がり時間を正確に確認するために必要な帯域幅を提供します。これにより、ハイパワーSiCおよびGaN電力コンバータで動的電流を正確に計測することができます。これらは革新的なIsoVu絶縁電圧プローブを補完するものであり、電流測定における同様の画期的な絶縁を象徴しています。絶縁によりグランド・ループが除去され、高域ドレイン電流(Ids)の正確な測定が可能になります。

低電力システムでの低電流計測
IsoVu絶縁電流プローブは、特定のシステム動作時や、スリープからアクティブ状態への移行時における消費電流を測定するために必要な帯域幅を備えています。低ノイズ構造はシャント間の低電流を正確に測定するために重要です。これらプローブのコモン・モード電圧定格は、ほとんどの差動プローブよりも高いため、より高い電圧のパワー・レールでの電流シャント測定が可能です。6シリーズMSOの低ノイズと組み合わせると、システム全体で低ノイズのパフォーマンスを行うことができ、効率的にレール電流を計測します。

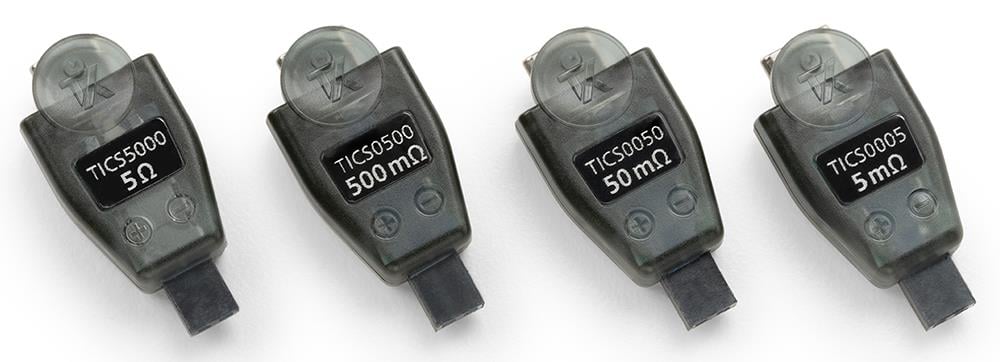

ワイドバンド・シャントによる電流測定
市販されているほとんどの電流シャントは低帯域であり、せいぜい数十メガヘルツの範囲でしか動作しません。この帯域幅の範囲を超えると、寄生インダクタンスの影響が表面化し、電流測定に実質的な影響を及ぼして、正確な測定における有用性を低下させます。
IsoVu™絶縁電流プローブ向けのワイドバンド・シャントは、最大250 MHzの帯域幅により業界をリードする電流測定を提供します。これは、ほとんどの市販シャントの5倍を超える帯域幅であり、滑らかなロールオフ特性、高いコモン・モード除去、および低ノイズを兼ね備えています。

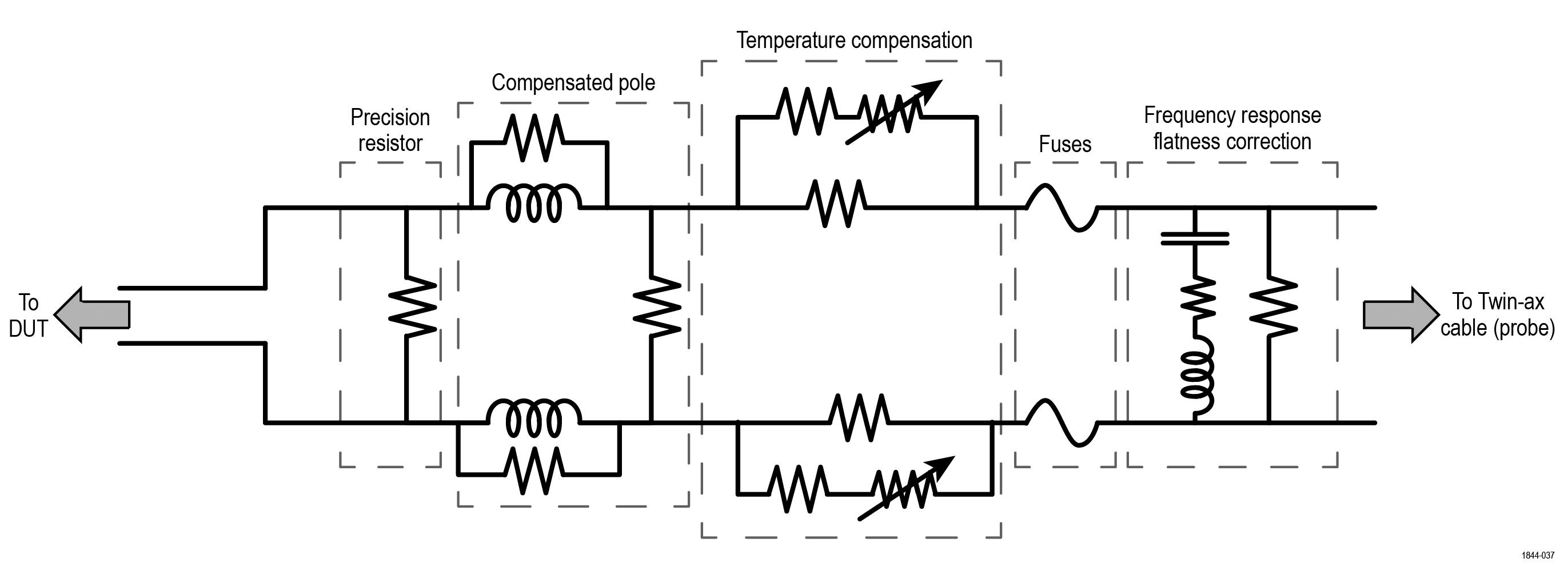

周波数補正に加え、動作温度範囲の全体にわたってゲインを平坦に維持するオンボード温度補正も備わっています。このワイドバンド・シャントは、電圧スパイクおよび過電流に対する第一の防衛線として機能します。内蔵のヒューズ、スパーク・ギャップ、およびアイソレーションが連携して、困難なテスト条件において機器を保護します。

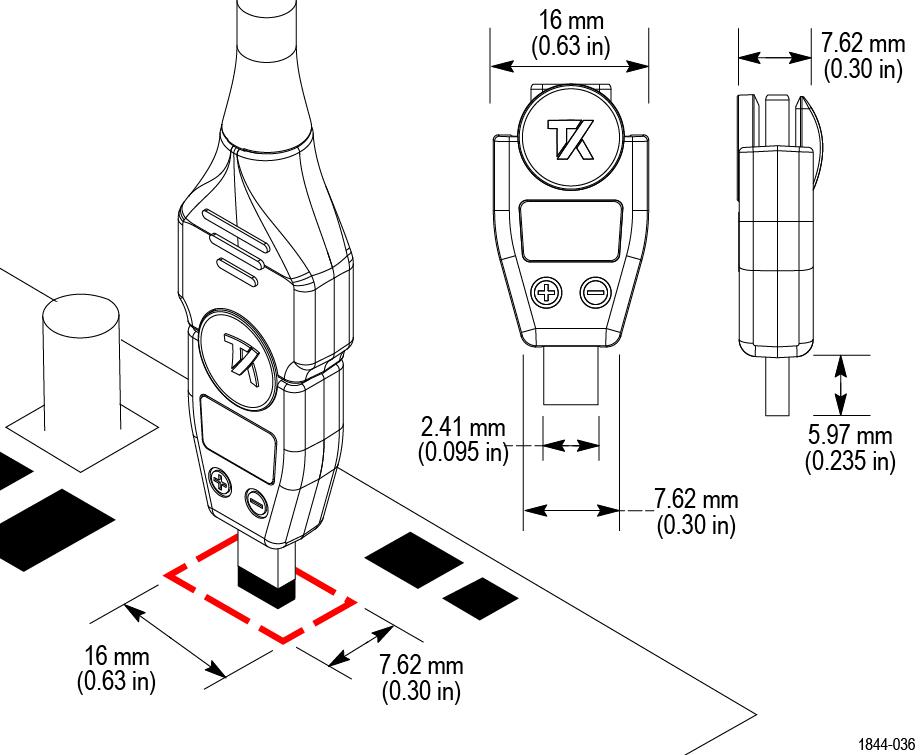

これらのプラグ・アンド・プレイ・スマート・シャントは、電流測定のためにテクトロニクス製オシロスコープと統合され、単位および垂直スケールを自動構成し、測定が最小ノイズ・レベルで実行されることを確実にします。これらは、業界標準のスクエア・ピンを使用してDUTに接続します。
テクトロニクス製オシロスコープ、ソフトウェア、および絶縁電流プローブと組み合わせることで、これらの革新的なワイドバンド・シャントは、組み込み設計、高性能コンピューティング・システム、および高帯域幅の精密な電流測定を必要とするあらゆるアプリケーションにおける、スタンバイ電流および動作電流の精密な特性評価を可能にします。


仕様
すべての仕様は、特に断りのないかぎり代表値であり、すべての機種に適用されます。
プローブとチップの概要
性能 | TICP100 | TICP050 | TICP025 |
|---|---|---|---|

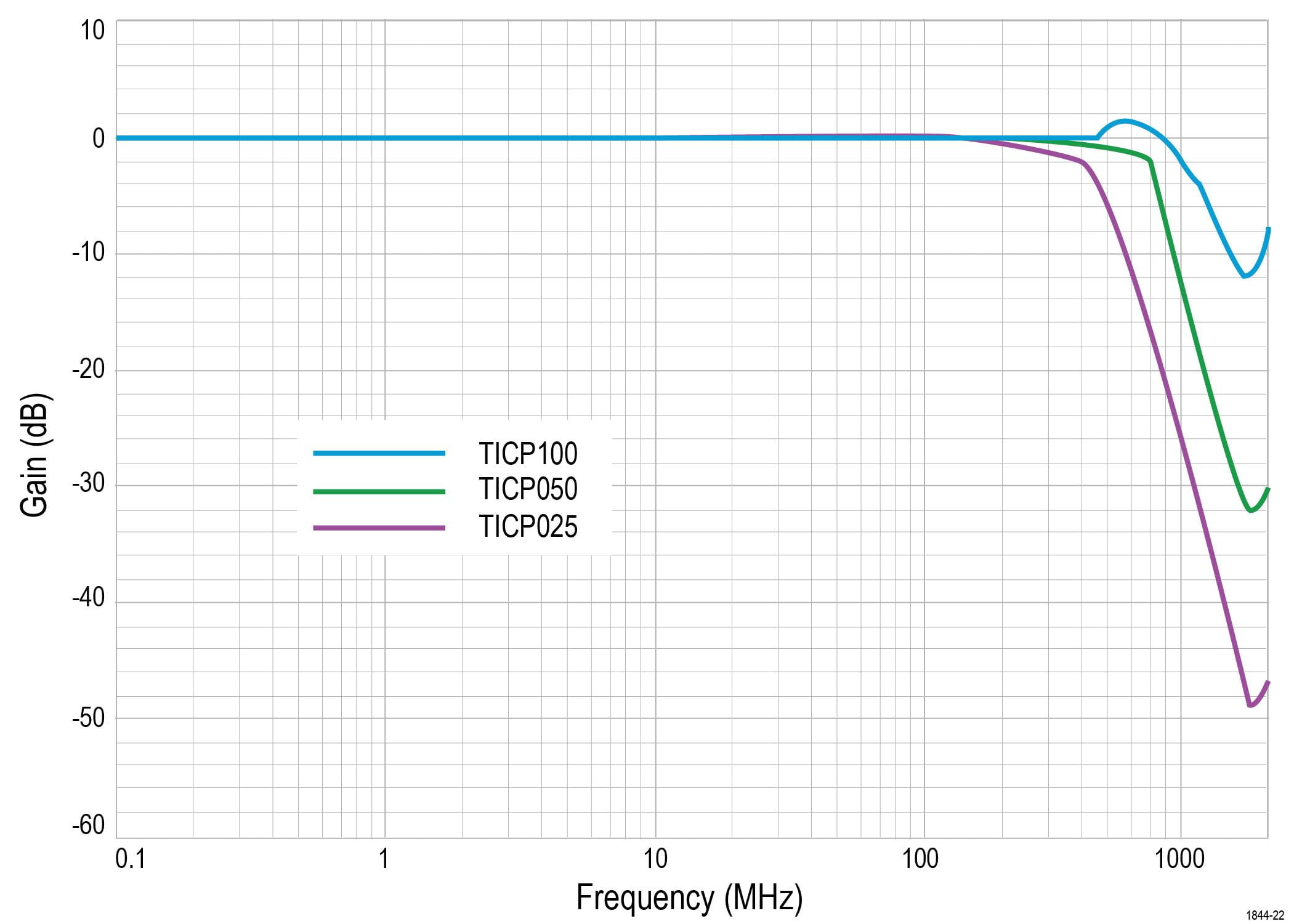

周波数帯域 | 1 GHz | 500 MHz | 250 MHz |
立上り時間 | 400 ps | 700 ps | 1.4 ns |
DCゲイン確度 | ±1.5% | ||
最大コモン・モード電圧 | |||
RMS雑音スペクトル密度 | 4.70 nV / √Hz(20 MHzで<21 μV | ||
プローブ・ケーブル長 | 2 m | ||
性能 | TICS0005 | TICS0050 | TICS0500 | TICS5000 |
|---|---|---|---|---|
抵抗 | 5 mΩ | 50 mΩ | 500 mΩ | 5 Ω |

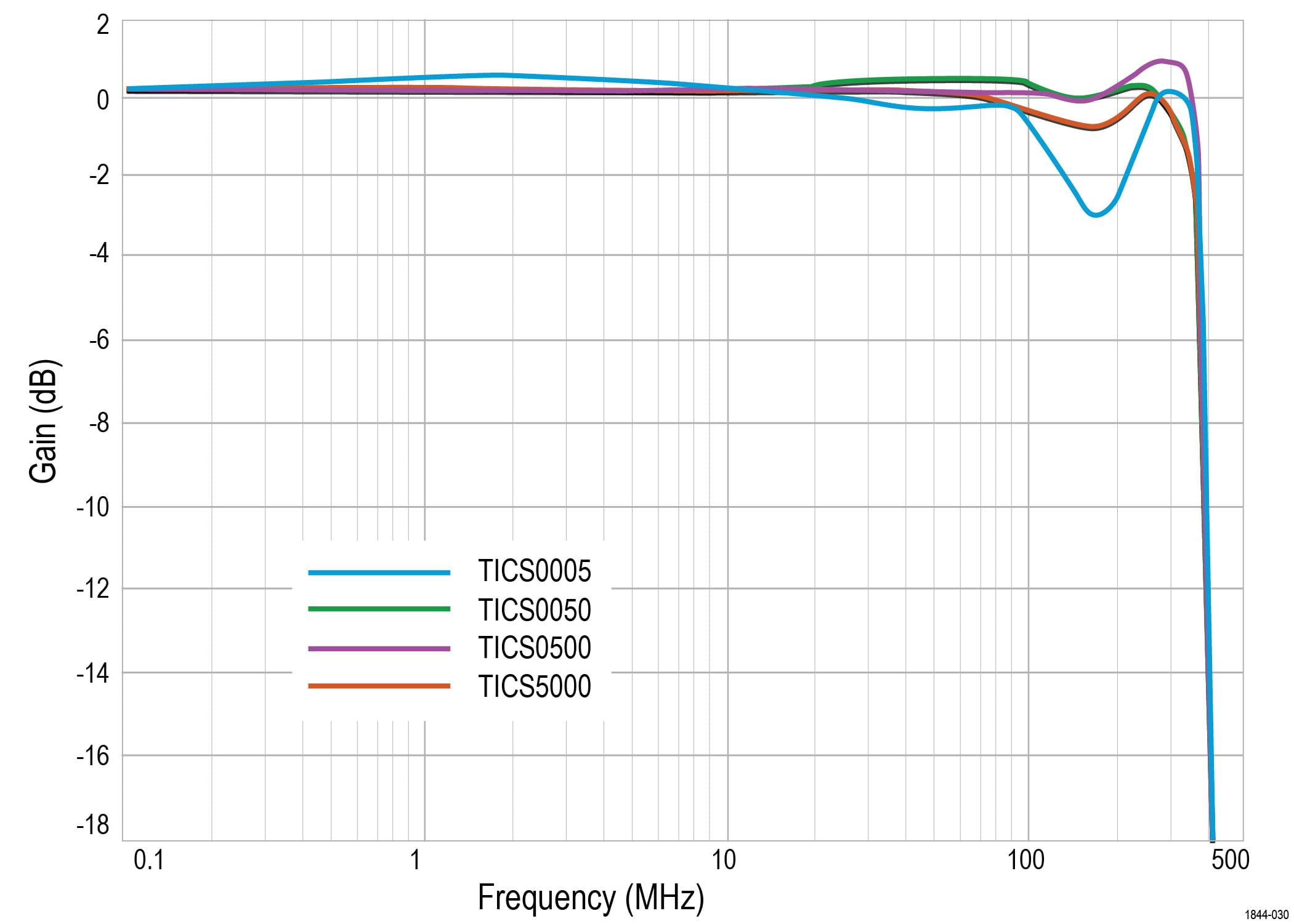

周波数帯域 | 250 MHz | 250 MHz | 250 MHz | 250 MHz |
立上り時間 | 1.6 ns | 1.6 ns | 1.6 ns | 1.6 ns |
最大パルス電流(電流パルス幅に応じて低下。パルス電流曲線図を参照) | 200 A | 20 A | 2 A | 200 mA |
最大電流(A DC) | 12 A | 4.5A | 1.4 A | 200 mA |
最小電流(A)は、全帯域幅におけるノイズ・フロアの2倍に等しい | 30 mA | 3 mA | 300 μA | 30 μA |
全帯域でのノイズ・フロア(A RMS) | 15 mA | 1.5 mA | 150 μA | 15 μA |
ダイナミック・レンジ | ±100 A | ±10 A | ±1 A | ±0.1 A |
電源定格 | 0.69 | 1.0 | ||
DCゲイン確度 | <2% | |||
挿入インダクタンス | ジャンパ付きスクエア・ピンの場合は2 nH〜3 nH | |||
シャント付きスクエア・ピンの場合は4 nH〜5 nH | ||||
シャント付きツイスト・ペア・アクセサリの場合は9 nH〜10 nH | ||||
Twin-axケーブル長さ | 229 mm(9 in.) | |||
内蔵のヒューズは400 Vの最大遮断電圧定格を有しており、この電位を超えると、開路したヒューズ・エレメントにわたってアーク放電が発生し、電流が流れ続ける可能性があります。 | ||||

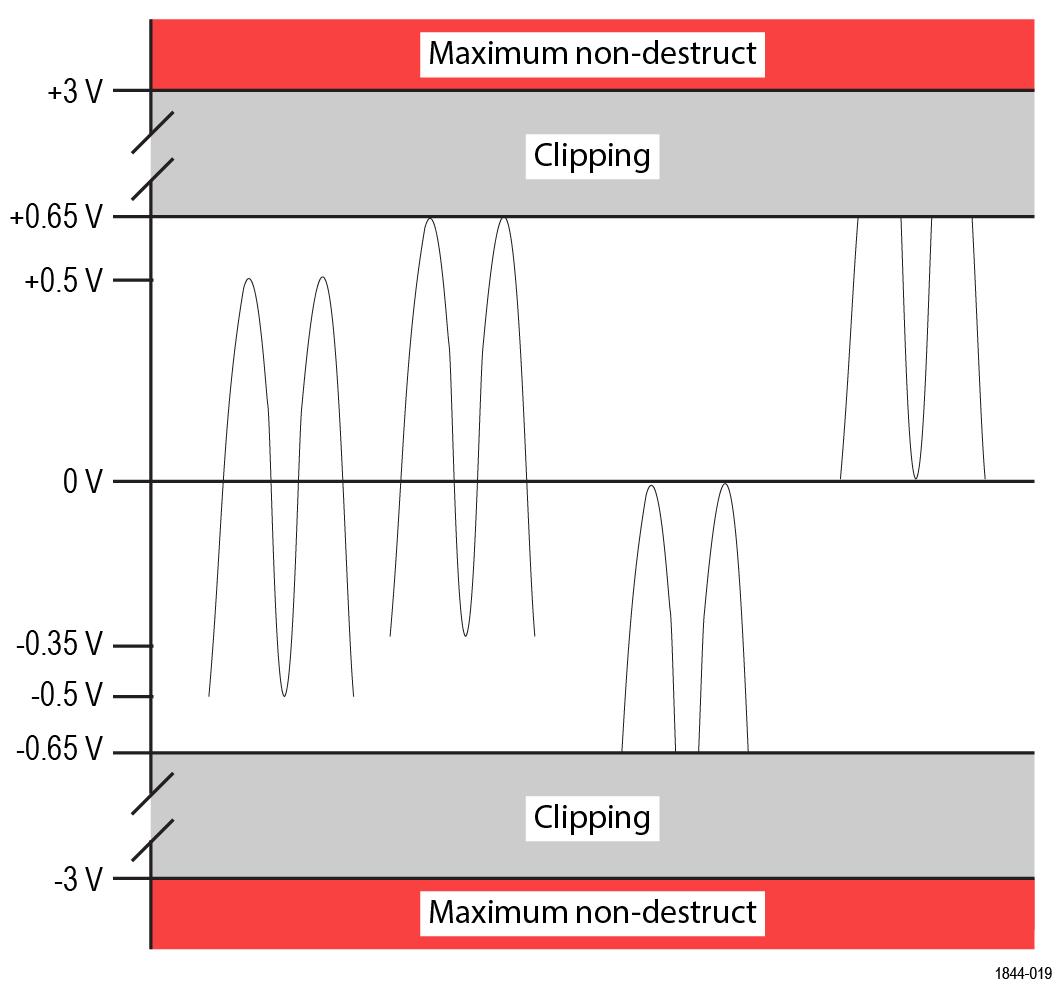

入力電圧範囲、入力インピーダンス
プローブ・チップ | 差動入力電圧範囲 | オフセット・レンジ | 測定可能な最大入力電圧(Vpk) | 最大非破壊差動電圧 | 入力インピーダンス |
|---|---|---|---|---|---|
TICPSMA | ±0.5 V | ±0.5 V | 0.65 V | ±3 V;3 V | 50 Ω || N.A. |
TICPMM1/TICPMM1ET | ±0.5 V | ±0.5 V | 0.65 V | ±3 V;3 V | 50 Ω || N.A. |
TICPMM10/TICPMM10ET | ±5 V | ±5 V | 6.5 V | ±15 V;15 V | 500 Ω || <3 pF |
TICPMM100/TICPMM100ET | ±50 V | ±50 V | 50 V | ±60 V;60 V | 5,000 Ω || <3 pF |
完全な±0.5 VオフセットはIsoVu絶縁電流プローブの±0.125 V範囲で利用可能です。 | |||||

ノイズ・フロア(A RMS)

シャントの選択 | 20 MHz | 250 MHz | 1 GHz |
|---|---|---|---|
50 Ω TICP、シャントとして | 420 nA | 1.5 μA | 3.0 μA |
5 Ωシャント | 4.2 μA | 14.9 μA | 29.7 μA |
1 Ωシャント | 21 μA | 74.3 μA | 149 μA |
500 mΩシャント | 42 μA | 149 μA | 297 μA |
50 mΩシャント | 420 μA | 1.5 mA | 3.0 mA |
5 mΩシャント | 4.2 mA | 14.9 mA | 29.7 mA |
500 μΩシャント | 42 mA | 149 mA | 297 mA |
50 μΩシャント | 420 mA | 1.5 A | 3.0 A |
15 μΩシャント | 1.4 A | 5.0 A | 9.9 A |
シャントの選択 | 20 MHz | 120MHz | 250 MHz |
|---|---|---|---|
5 Ω(TICS5000) | 4.2 μA | 10μA | 15 μA |
500 mΩ(TICS0500) | 42 μA | 100μA | 150 μA |
50 mΩ(TICS0050) | 420 μA | 1.0 mA | 1.5 mA |
5 mΩ(TICS0005) | 4.2 mA | 10mA | 15 mA |
ワイドバンド・シャント・ノイズ・フロアは、TICP入力範囲、帯域幅、およびシャント値によって異なります。上記の数値は、±20 mV範囲のTICPを使用して計算されています。 | |||
最大測定可能電流
最大値はシャントの電源定格に依存します。

シャントの選択 | TICPMM1 | TICPSMA | TICPMM10 | TICPMM100 |
|---|---|---|---|---|
50 Ω TICP、シャントとして | 13 mA | - | - | |
5 Ωシャント | 130 mA | 1.3 A | 10 A | |
1 Ωシャント | 650 mA | 6.5 A | 50 A | |
500 mΩシャント | 1.3 A | 13 A | 100 A | |
50 mΩシャント | 13 A | 130 A | 1.0 kA | |
5 mΩシャント | 130 A | 1.3 kA | 10 kA | |
500 μΩシャント | 1.3 kA | 13 kA | 100 kA | |
50 μΩシャント | 13 kA | 130 kA | 1,000 kA | |
15 μΩシャント | 43.3 kA | 433.3 kA | 3,300 kA | |
シャントの選択 | 10 μs | 1 ms | 100 ms | 1 s | 100 s |
|---|---|---|---|---|---|
5 Ω(TICS5000) | 0.2 A | 0.2 A | 0.2 A | 0.2 A | 0.2 A |
500 mΩ(TICS0500) | 2 A | 2 A | 2 A | 1.8 A | 1.5 A |
50 mΩ(TICS0050) | 20 A | 20 A | 7.6 A | 5.7 A | 4.6 A |
5 mΩ(TICS0005) | 195 A | 63 A | 23 A | 16 A | 12 A |
電流パルス幅に応じて低下。パルス幅の期間は、方形波入力に基づいています。三角波入力の場合(ダブル・パルス・テストなど)、最大パルス幅に3.5を乗算することができます。例えば、20 | |||||
プローブ範囲
TICPSMAとTICPMM1チップの数値を示します。10Xまたは100Xチップに関しては、それぞれ10または100を乗じてください。
入力レンジ | オフセット・レンジ | RMS雑音スペクトル密度(V | 20 MHzでのノイズ・フロア(V |
|---|---|---|---|
±0.5 V | ±0.15 V | 22.9 nV/√Hz | 102.5 µV |
±0.35 V | ±0.30 V | 17.4 nV/√Hz | 77.8 µV |
±0.25 V | ±0.40 V | 15.0 nV/√Hz | 67.2 µV |
±0.175 V | ±0.475 V | 9.5 nV/√Hz | 42.4 µV |
±0.125 V | ±0.5 V | 8.7 nV/√Hz | 38.9 µV |
±0.09 V | ±0.5 V | 6.3 nV/√Hz | 28.3 µV |
±0.065 V | ±0.5 V | 5.5 nV/√Hz | 24.7 µV |
±0.045 V | ±0.5 V | 4.7 nV/√Hz | 21.2 µV |
±0.03 V | ±0.5 V | 4.7 nV/√Hz | 21.2 µV |
±0.02 V | ±0.5 V | 4.7 nV/√Hz | 21.2 µV |

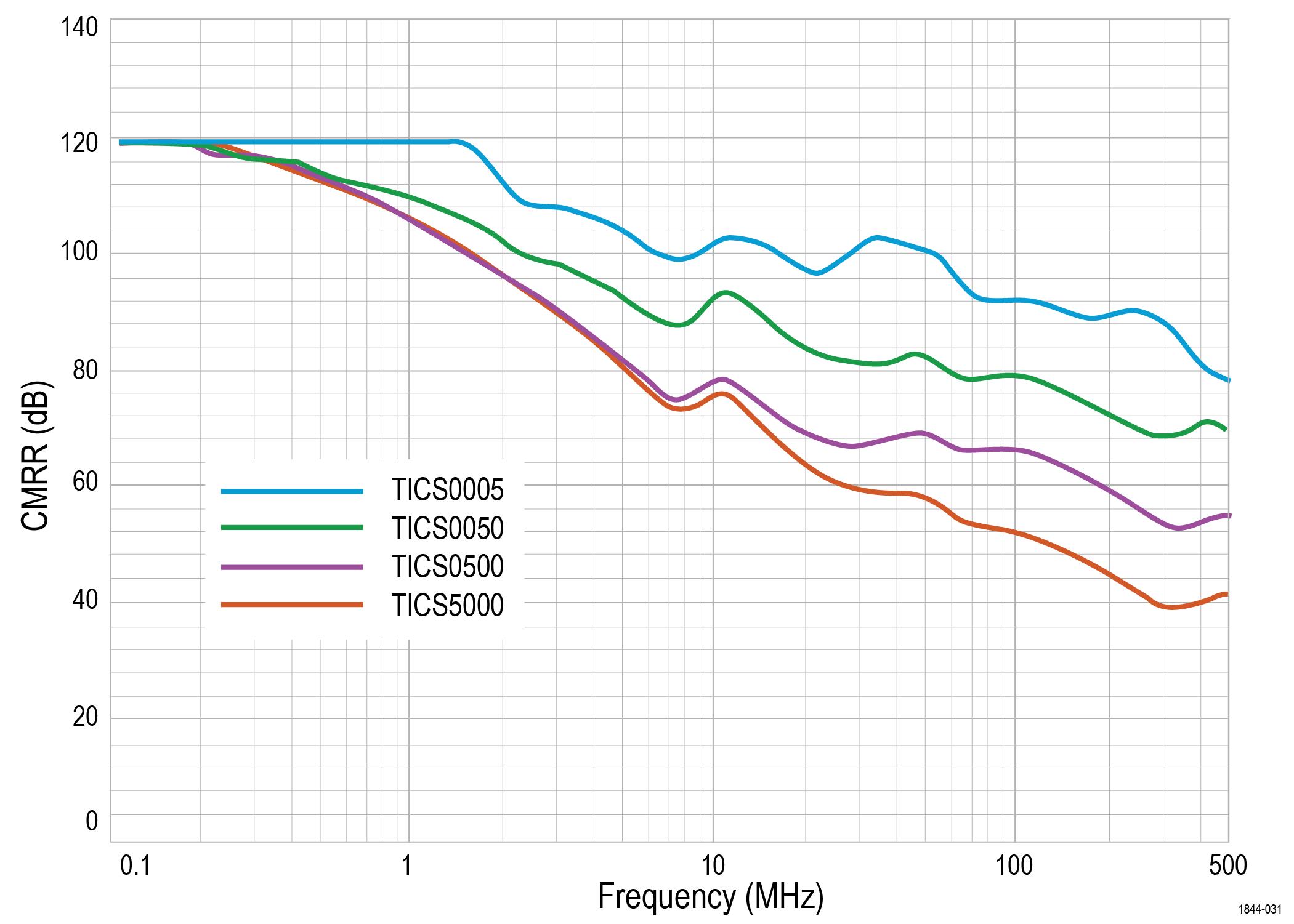

ワイドバンド・シャントCMRR
センサ・チップ・ケーブル | DC | 1 MHz | 100 MHz | 250 MHz |
|---|---|---|---|---|
5 Ω(TICS5000) | 120dB | 105dB | 52 dB | 40 dB |
500 mΩ(TICS0500) | 120dB | 105dB | 67 dB | 55dB |
50 mΩ(TICS0050) | 120dB | 110 dB | 80 dB | 70 dB |
5 mΩ(TICS0005) | 120dB | 110 dB | 90 dB | 82 dB |





パルス幅の期間は、方形波入力に基づいています。三角波入力の場合(ダブル・パルス・テストなど)、最大パルス幅に3.5を乗算することができます。例えば、20 Aでピークに達するダブル・パルス・テストの場合、50 mΩのTICSは3.5 msのランプに耐えることができます。20 Aの方形波インパルスの保持時間は、1 ms間のみです。

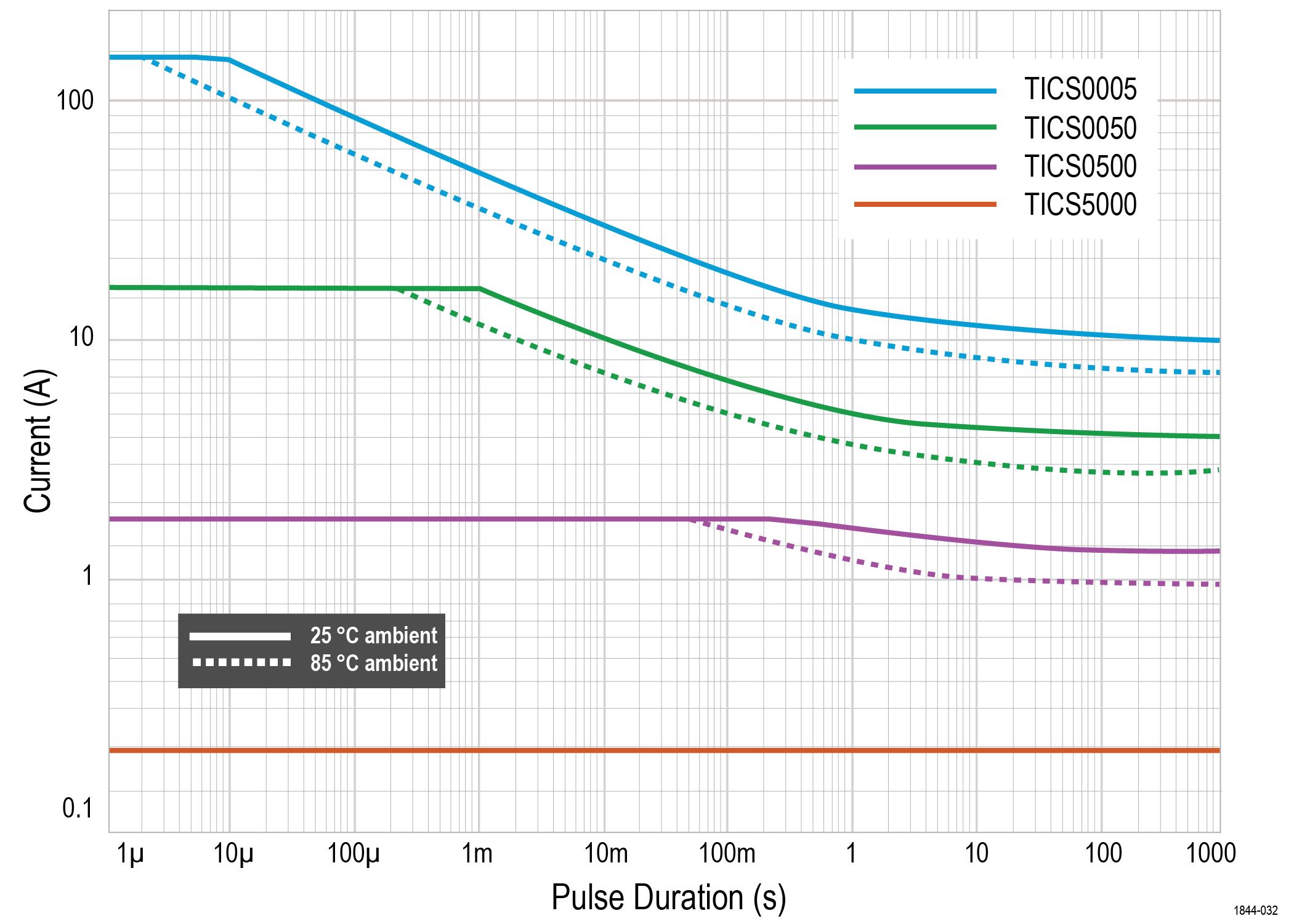

ワイドバンド・シャントのパルス電流ディレーティング計算
次の数式を使用して、幅

孤立パルスまたはランプの場合(実質的にゼロ・デューティ・サイクル):

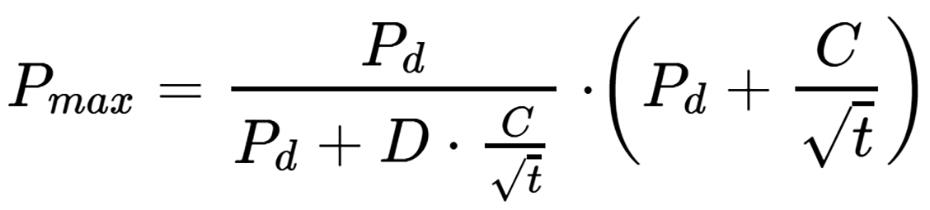

デューティ・サイクルが

係数
シャント | 25°C | 85°C | ||
|---|---|---|---|---|
5 mΩ | 0.6 | 0.69 | 0.31 | 0.36 |
50 mΩ | 0.6 | 1.0 | 0.31 | 0.52 |
500 mΩ | 0.6 | 1.0 | 0.31 | 0.52 |
5 Ω | 0.6 | 1.0 | 0.31 | 0.52 |

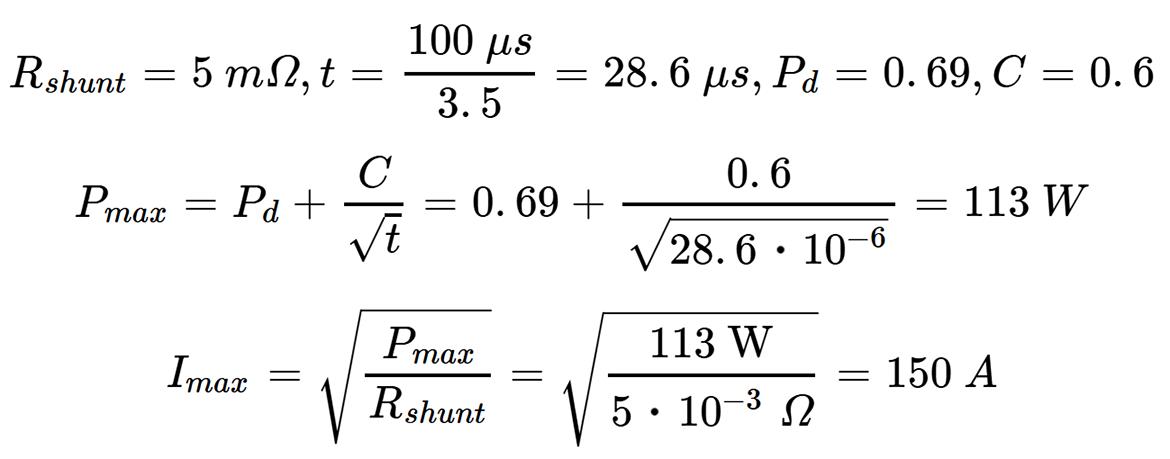

例
5つのパルスを持つパルス列ダブル・パルス・テストは、0

上記の計算は、5


使用例
ワイド・バンドギャップ(WBG)およびPMICパワー・インテグリティのアプリケーション例。

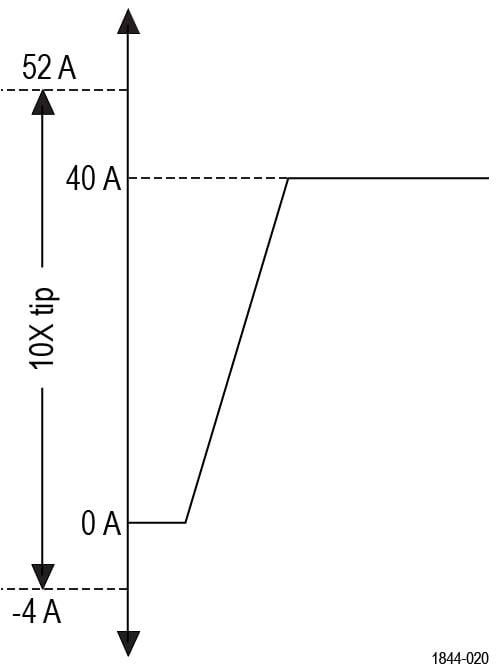

WBGの例(800 V、40 A代表値、0.125 Ωシャント)
40 Aで切り替わる800
計測可能な電流範囲は52 Aから-4 Aです。この設定では、RMSノイズ・フロア(帯域幅は250 MHz)は2.2 mA RMSです。

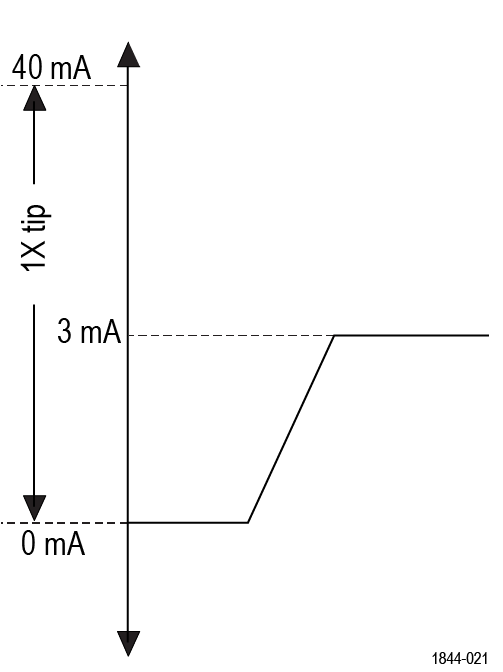

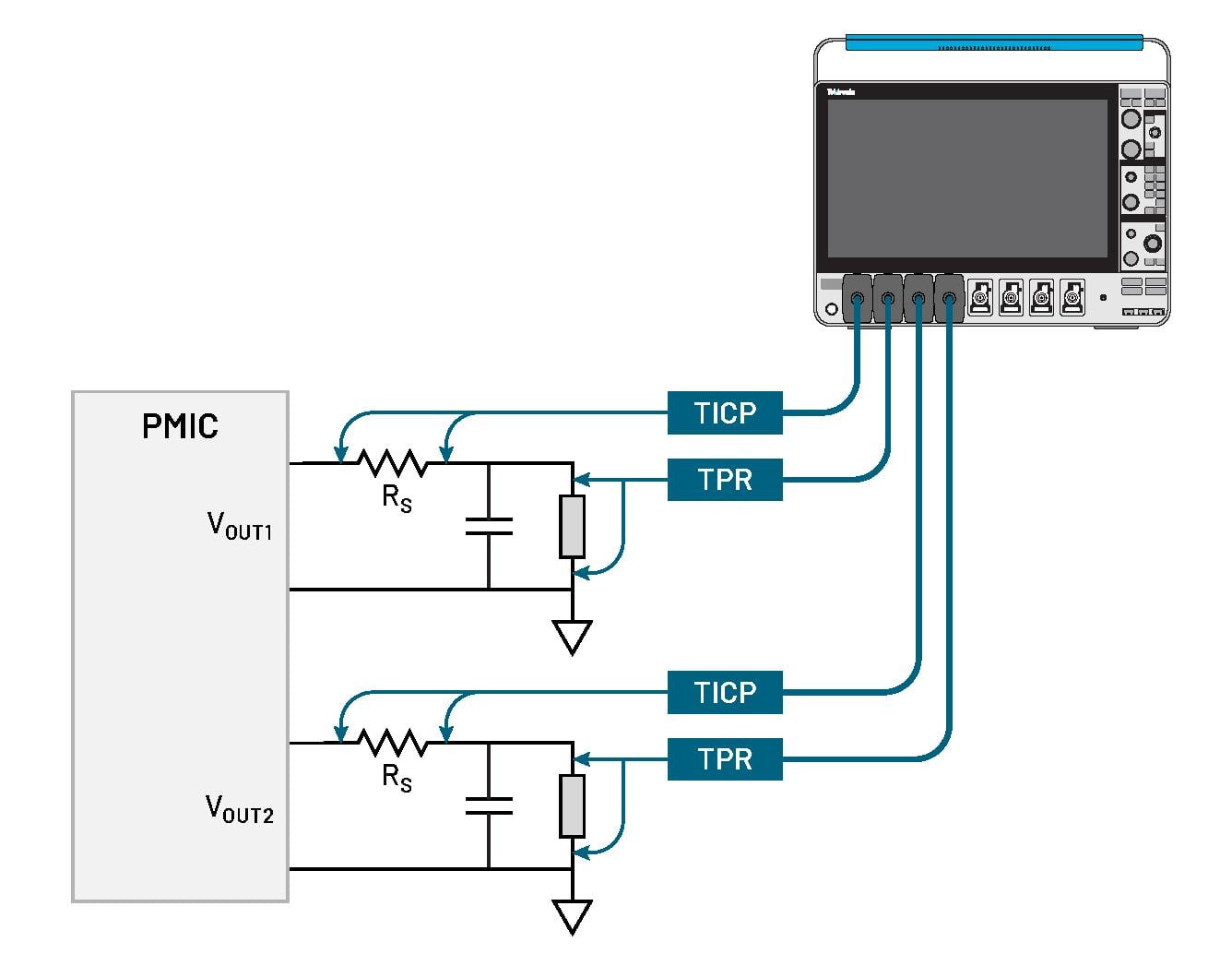

PMICパワー・インテグリティ(48 V、3 mA代表値、1 Ωシャント)
48

環境要件
性能 | コンポーネント | 動作時 | 非動作時 |
補正ボックス、プローブ・ヘッド、および SMA チップ・アダプタ温度 | 0℃~+50℃ | -20℃~+70℃ | |
標準チップの温度 | TICPMM1、TICPMM10、TICPMM100、TICS0005、TICS0050、TICS0500、TICS5000, TICPTWCBL | -40℃~+85℃ | -40℃~+85℃ |
過酷な温度に対応したチップ(ET)の温度 | TICPMM1ET、TICPMM10ET、TICPMM100ET | -40℃~+125℃ | -40°C~+125°C、保管温度は-40°C~+85°C |
湿度 | 全コンポーネント | 最大+40℃で相対湿度5%~85%、最大+50℃で相対湿度5%~45%、凝縮なし | 最大+40℃で相対湿度5%~85%、最大+70℃で相対湿度5%~45%、凝縮なし |
高度 | 全コンポーネント | 最高3,000 m | 最高12,000 m |

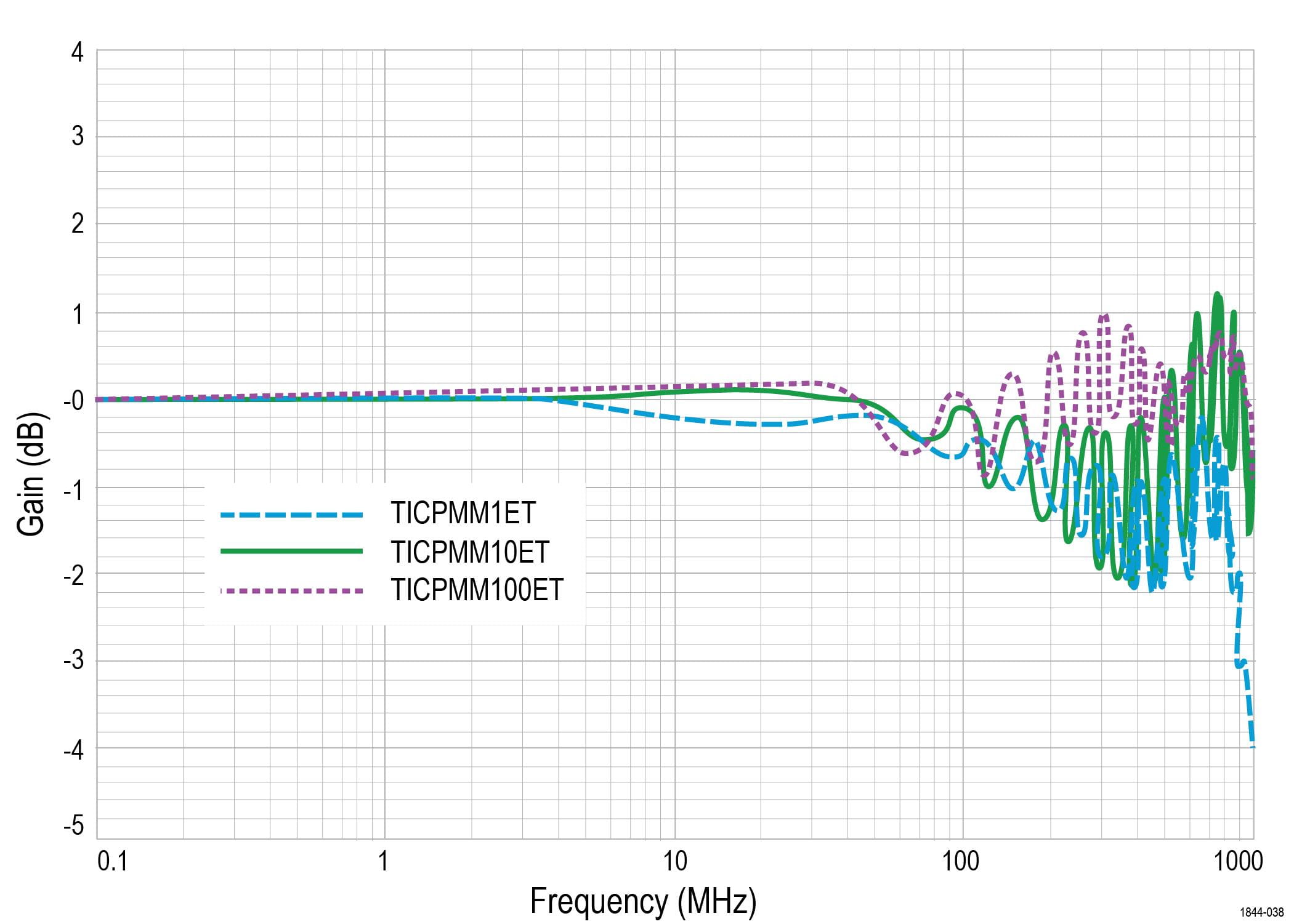

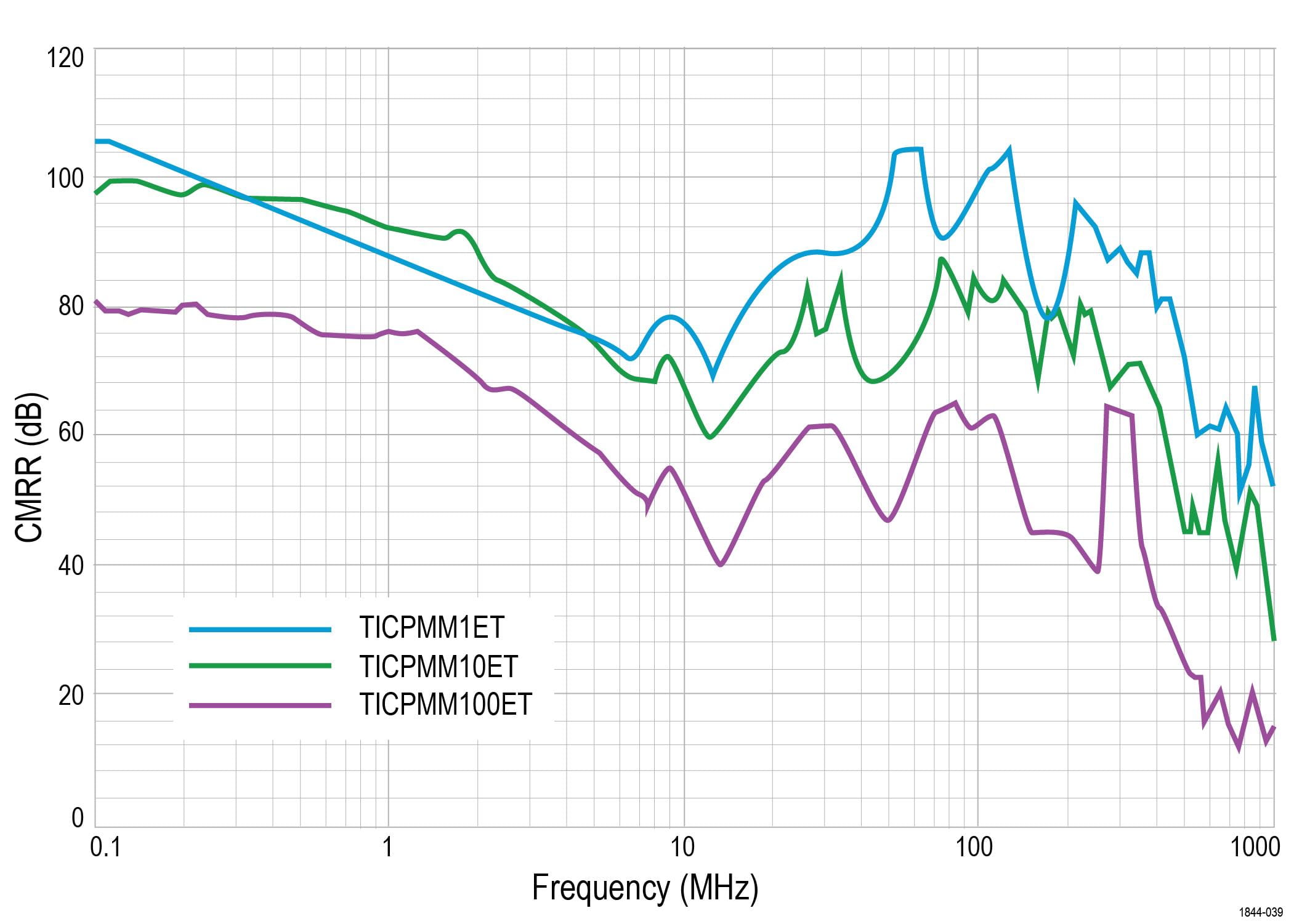

テクトロニクスの極限温度用(ET)チップは、環境試験用途の–40°C~+125°Cという広い動作範囲で正確な電流測定を可能にします。

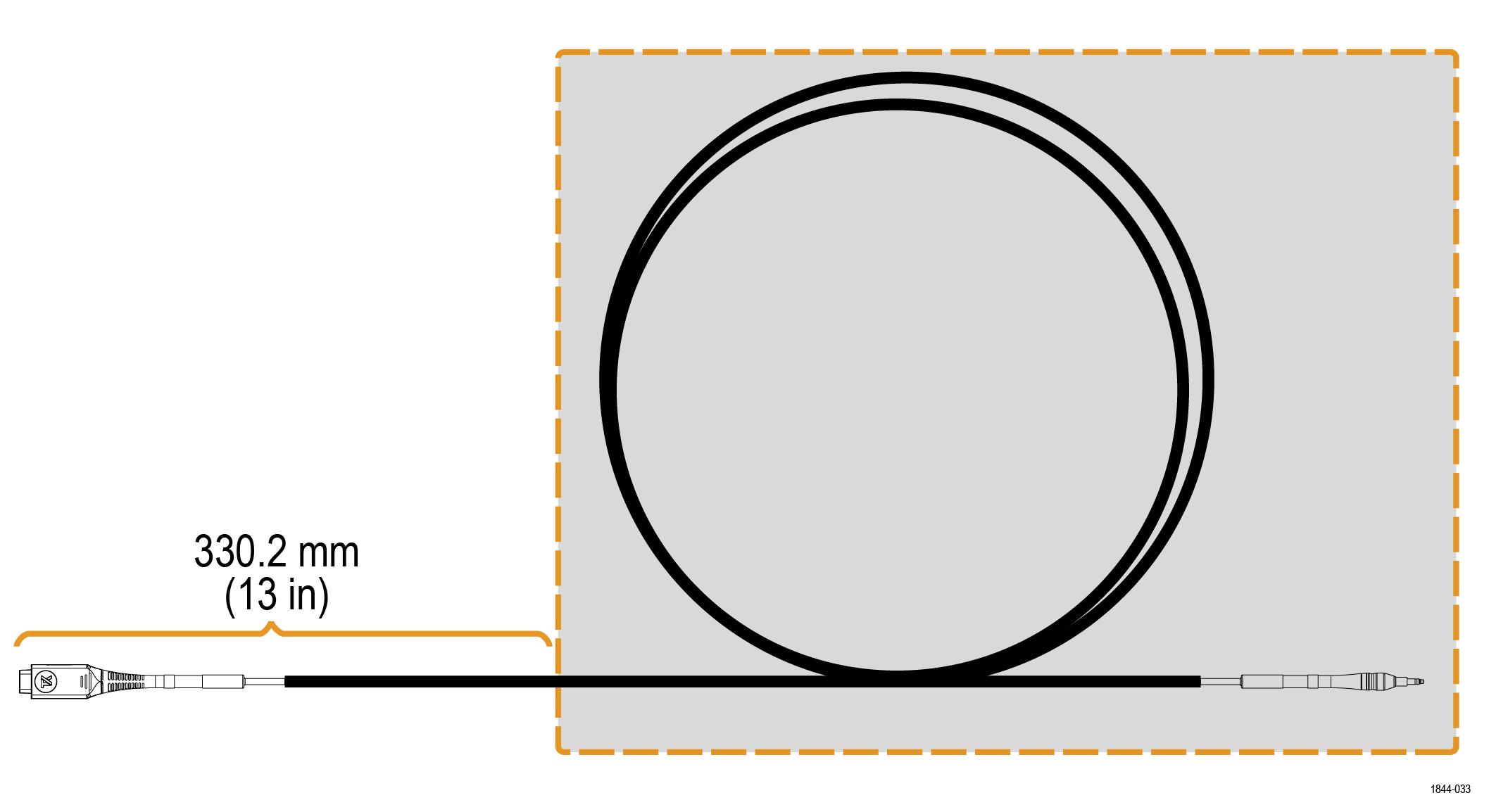

下図の破線部内の陰影部分は、極限温度での動作における推奨作業領域を示しています。環境チャンバのアクセス・ポートからの漏気がプローブ・ヘッドに影響を与えないようにするため、この作業領域は、プローブ・ヘッドから少なくとも13インチ(330.2 mm)離す必要があります。

規制適合性
EMC
欧州EMC指令に準拠(CEマーク)
安全性
欧州低電圧指令に準拠(CEマーク)
ANSI/UL61010-1に準拠(CSAマーク)
ANSI/UL61010-2-030に準拠(CSAマーク)
CAN/CSA C22.2 No. 61010-1に準拠(CSAマーク)
CAN/CSA C22.2 No.61010-2-030に準拠(CSAマーク)
RoHS
欧州有害物質規制に準拠(CEマーク)
ご注文の際は以下の型名をご使用ください。
お客様の測定のニーズに合わせて、最適な機器とオプションを選択してください。
モデル概要
型名 | 概要 |
|---|---|
250 MHz Tektronix絶縁電流プローブ | |
500 MHz Tektronix絶縁電流プローブ | |
1 GHz Tektronix絶縁電流プローブ |
スタンダード・アクセサリ
次の表は、プローブに付属するアクセサリを示しています。
アクセサリ | 概要 | 部品番号 |
|---|---|---|
| 1Xプローブ・チップ・ケーブル(MMCXコネクタ付き) | TICPMM1 |
| 10Xプローブ・チップ・ケーブル(MMCXコネクタ付き) | TICPMM10 |
| SMAチップ・アダプタ | TICPSMA |
| クランプ・オン・フェライト・コモン・モード・チョーク | 276-0905-XX |

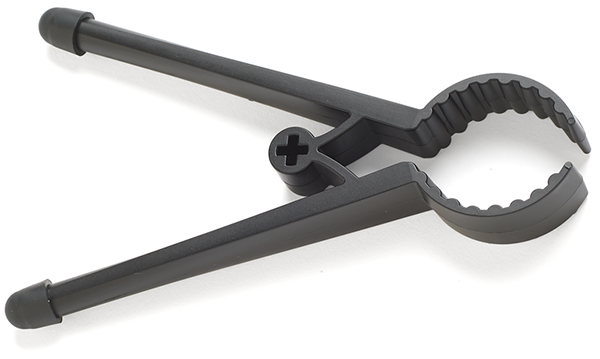

| プローブを保持するために、バイポッドを使用します。 | 020-3210-XX |
| ¼インチ-20 UNCスレッドアクセサリ向けの三脚アダプタ。 | 103-0508-XX |
| プローブ・チップ・アダプタ。MMCX IsoVuチップを標準の2.54mm(0.100 インチ)間隔、5.08mm(0.025 インチ)スクエア・ピンに変換。 | 131-9717-XX |

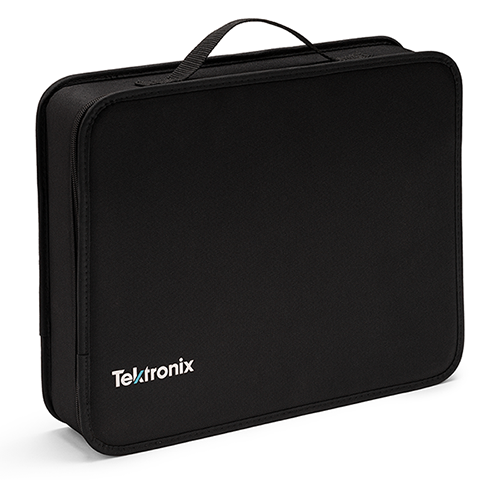

| ソフト・キャリング・ケース(フォーム・インサート付き) | 016-2147-XX |
推奨アクセサリ
以下の表にオプショナル・アクセサリの一覧を示します。
アクセサリ | 概要 | 部品番号 |
| 100Xプローブ・チップ(MMCXコネクタ付き) | TICPMM100 |
| TICP 5 mΩ低電力シャント | TICS0005(数量:1) |
TICS0005PK(数量:10) | ||
TICP 50 mΩ低電力シャント | TICS0050(数量:1) | |
TICS0050PK(数量:10) | ||
TICP 500 mΩ低電力シャント | TICS0500(数量:1) | |
TICS0500PK(数量:10) | ||
TICP 5000 mΩ(5 Ω)低電力シャント | TICS5000(数量:1) | |
TICS5000PK(数量:10) | ||

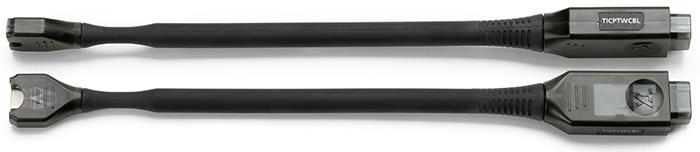

| シャント用TICPケーブル | TICPTWCBL(数量:1) |
TICPTWCBLPK(数量:5) | ||
| 極限温度用チップ(1:1)、MMCXコネクタ付き | TICPMM1ET |
極限温度用チップ(10:1)、MMCXコネクタ付き | TICPMM10ET | |
極限温度用チップ(100:1)、MMCXコネクタ付き | TICPMM100ET | |
| ツイスト・ペア(はんだ付け用アクセサリ) | 174-7492-XX |
| スクエア・ピン‐MMCXアダプタ、1.57 mm(0.062 インチ)間隔 | 131-9677-XX |
| MMCX‐ICグラバ・リード | 196-3546-XX |
| スクエア・ピン‐ICグラバ・リード | 196-3547-XX |

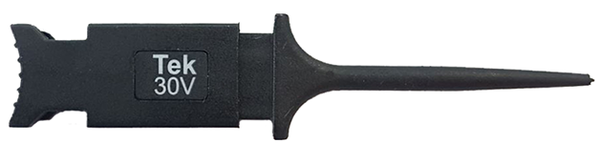

| MicroCKTグラバ | 206-0569-XX |
対応オシロスコープ
本測定システムは、以下のテクトロニクス製オシロスコープで使用できます。
4シリーズMSO、4シリーズB MSO
5シリーズMSO、5シリーズB MSO、5シリーズMSO LP
6シリーズMSO、6シリーズB MSO
サービス・オプション
標準保証
1年間
Opt.T3
3年間のトータル保証サービス・プランでは、通常使用による損傷、事故による破損(ESDまたはEOSを含む)がすべて修理または交換の対象となるのに加えて、さらに予防的な保守も行われます。機器の返却によって発生するサービス中断期間は5日間で、カスタマ・サポートを優先的にご利用になれます。
Opt.T5
5年間のトータル保証サービス・プランでは、通常使用による損傷、事故による破損(ESDまたはEOSを含む)がすべて修理または交換の対象となるのに加えて、さらに予防的な保守も行われます。機器の返却によって発生するサービス中断期間は5日間で、カスタマ・サポートを優先的にご利用になれます。
オシロスコープのプローブとアクセサリは、保証およびサービスの対象外です。プローブとアクセサリの保証と校正については、それぞれのデータ・シートをご参照ください。
