信号のディエンベッド、エンベッド、およびイコライゼーション

高速信号経路のモデル化、測定、および最適化

高速システムを正確に測定するには、送信側のDUTからプローブやインタコネクトを経てレシーバに至るまで、信号経路全体を可視化する必要があります。

Tektronixシグナル・インテグリティ・モデリング（オプションのSIM）ソフトウェアは、5シリーズ B MSO、6シリーズ B MSO、および7シリーズ DPOオシロスコープとシームレスに統合します。これにより、ケーブルやフィクスチャのディエンベッド、さまざまなチャンネル損失プロファイルのエンベッド、レシーバのイコライゼーションのエミュレートを行ったり、トランスミッタのイコライジングをオシロスコープで直接試したりできます。

早期立ち上げ、コンプライアンス、デバッグのために設計されたSIMは、直感的なユーザ・エクスペリエンスを実現し、開発を加速させ、高性能な製品を自信を持って提供するのに役立ちます。

現実のインターコネクト特性をエンベッドする

最悪のシナリオを検討する場合、リンク構成を比較する場合、あるいは物理層のコンプライアンスを検証する場合でも、エンベッドはデプロイメントの前に自信を持ってパフォーマンスを評価するのに役立ちます。

エンベッドにより、エンジニアはバックプレーン、ケーブル、チャンネルなどの現実の接続を仮想的に挿入できます。SIMを使用すると、トランスミッタ／レシーバ・モデルの間に最悪のケースを想定したケーブルまたはPCBアセンブリをエンベッドして、追加された挿入損失と反射がより高いデータ・レートでのリンク・マージンにどのように影響するかを確認することができます。

SIMを使用すると、Sパラメータ・モデルを適用して、これらの環境をオシロスコープ上で直接シミュレートできるため、物理的なハードウェアを構築したり交換したりすることなく、マージン解析やシグナル・インテグリティの検証が可能になります。

エンベッドされたインターコネクト特性によるISIにより、アイの高さと幅が減少します。

信号経路の完全な可視性

Sパラメータやインピーダンスの検証、スミス・チャートによるシステム特性の視覚化などのコンポーネント・レベルの分析から、振幅、位相、インパルス、ステップ応答、ジッタなどの包括的なシステム・レベルの分析にシームレスに移行できます。

カスケード接続されたSパラメータ・モデルと事実上無制限のテスト・ポイントをサポートすることで、並列経路や複雑な信号伝送路をシミュレートし、迅速かつ正確に探索、反復、最適化を行うことができます。

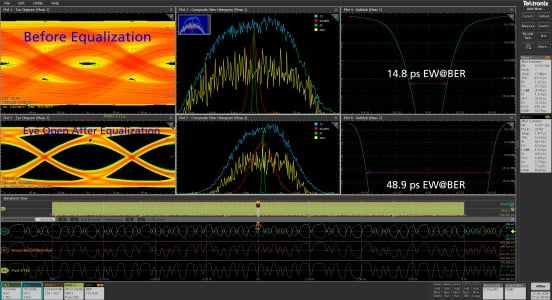

フィクスチャのディエンベッド、チャンネル・モデルのエンベッド、イコライゼーションの適用を迅速に行い、信号のありのままの状態を確認できます。Tektronix SIMソフトウェアはオシロスコープと連携して、元の結果と修正された結果の両方を保存することで、素早く並べて比較し、信頼性の高い「what-if」分析に役立てることができます。

信号経路のインピーダンスの不連続性によって生じる信号の歪みの増加を示すアイ・ダイアグラムを生成するSIMの構成。
