2400シリーズ・ソースメータ

ケースレーの2400シリーズ・ソースメータは、4象限、高確度の電圧、電流印可/負荷と測定機能を組み合わせた製品です。どのソースメータも、安定度の高いDC電源と計測器クラスの6.5桁マルチメータを搭載しています。電源は優れたノイズ性能、確度、リードバック確度を備えています。マルチメータ機能は、高い再現性と低ノイズを実現しています。
最大電力エンベロープ

60W DC

V/Iレンジ

100nV~1,100 V、
1pA~5A

確度

0.012%
6.5桁

最高速度

2,000rdgs/s(バッファ読込み)

2400シリーズ・ソースメータ
2400 Standard Series SMU

I-V特性評価用の精密機器

ソースメータの機能は緊密に統合されているため、個別の機器に比べて多くの利点があります。印可と測定の機能を1つのハーフラック筐体に収めており、貴重なラック・スペースを節約し、リモート・プログラミング・インタフェースを簡素化できます。

特長

  • 様々なデバイスや材料のI-V特性評価に使用される精密機器
  • 電流または電圧を供給可能
  • 電流と電圧の両方を測定可能

電圧/電流スイープ機能を搭載し、スループットが大幅に向上

ソースメータは、スループットをさらに向上させる自動化フックにより、テストを大幅に高速化するスイープ・ソリューションを実現します。トランジスタのスイープを実行する場合や、単にコネクタの整合性を検証する場合、またはデバイスの性能を評価する場合など、あらゆる直流の電圧・電流特性を高精度で評価できます。

特長

  • 線形階段スイープ
  • 対数階段スイープ
  • カスタム・スイープ
standard and custom sweeps
Keithley 2400 Standard SMU

スイッチング・システムとの統合により、高速なマルチポイント・テストを実現

当社のソースメータは幅広い用途に対応しているため、多くの業界の様々なアプリケーションに最適なソリューションを提供します。高速マルチポイント・テスト・アプリケーションにシームレスに統合するには、ソースメータとケースレーのスイッチ・システムを組み合わせます。

特長

  • 半導体デバイスのテスト
  • 回路保護デバイスのテスト
  • 光電子部品のテスト
  • ストレス・テストの加速に活用

未来のエンジニアがアイデアを実現できるように

ケースレーのソースメータは、電子デバイスの動作や使用方法をよりよく理解するための実習においても、オームの法則やI-V特性評価の概念を学生に教えるための優れたツールとしてご利用いただけます。SMUを通じて必要な経験が得られるため、業界で求められる技術的水準の確保にも役立ちます。

特長

  • 5種類の計測器の機能を1台に集約
  • ティーチング・ラボのベンチを簡素化
  • 大学院での研究活動
Engineers working
型名 タッチスクリーン チャンネル数 最大電流ソース/測定レンジ 最大電圧ソース/測定レンジ 測定分解能(電流/電圧) 電源 価格
2401. × 1 1 A 20V 1 pA/100 nV 20W US $4,560
構成と見積り
2400 × 1 1 A 200 V 1 pA/100 nV 20W US $7,190
構成と見積り
2410. × 1 1 A 1100V 1 pA/100 nV 20W US $13,100
構成と見積り

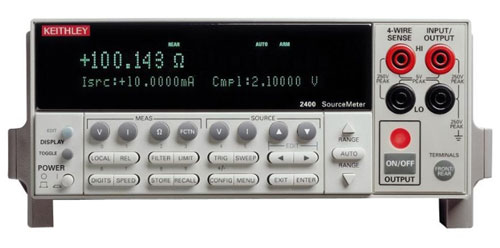

2400シリーズ・ソースメータ

2400シリーズは、25年以上にわたり、世界中の研究開発の現場や生産ラインで使用されています。この業界の主力製品であり、[email protected]、20Wの性能で多くのアプリケーションに対応しています。

本機は旧製品です。新しい 2450型グラフィカル・ソースメータをアプリケーションや設計に使用していただくことで、より長期的な投資収益を得ることができます。

  • 20W、最大200V/1Aの性能
  • 0.012%の基本測定確度と6.5桁の分解能
  • 2線、4線、6線式のリモートVソースおよび測定センシング
  • KickStartソフトウェアを使用可能
Keithley 2400 SMU

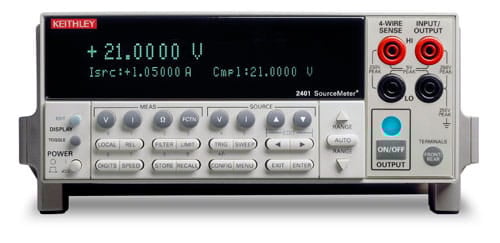

費用対効果に優れた2401型ソースメータ

2401型は、学生の実習室、研究室、さらに簡単な製造試験アプリケーションにも最適なエントリー・モデルの高性能SMUです。多くの業界の様々なアプリケーションに優れたソリューションを提供します。

  • 20W、最大20V/1Aの性能
  • 0.012%の基本測定確度と6.5桁の分解能
  • 入出力バナナ・ジャック(前面/後部パネル)
  • KickStartソフトウェアを使用可能
Keithley 2401 SMU Front

2410型高電圧ソースメータ

ケースレー2410型は1,000V、20Wの計測器で、抵抗器や電圧係数試験、バリスタ/スイッチング/ツェナー/RFダイオードなどの高電圧ダイオード、整流器などのテストに適しています。

本機は旧製品です。新しい 2470型1,100Vグラフィカル・ソースメータをアプリケーションや設計に使用していただくことで、より長期的な投資収益を得ることができます。

  • 20W、最大1,100V/1Aの性能
  • 0.012%の基本測定確度と6.5桁の分解能
  • 測定分解能:1pA/100nV
  • KickStartソフトウェアを使用可能
Keithley 2410
型名 タッチスクリーン チャンネル数 最大電流ソース/測定レンジ 最大電圧ソース/測定レンジ 測定分解能(電流/電圧) 電源 価格
2401. × 1 1 A 20V 1 pA/100 nV 20W US $4,560
構成と見積り
2400 × 1 1 A 200 V 1 pA/100 nV 20W US $7,190
構成と見積り
2410. × 1 1 A 1100V 1 pA/100 nV 20W US $13,100
構成と見積り
Keithley Kickstart

ケースレーKickStart機器制御ソフトウェア。
プログラミングは不要。

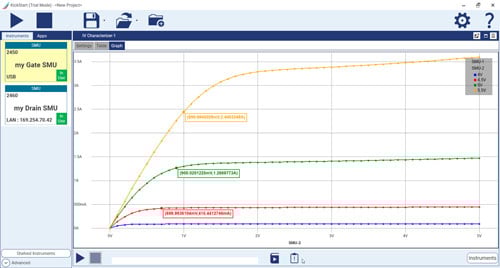

KickStartを使用すると、測定が容易になります。 デバイスや材料をすばやく、簡単に特性評価できます。プログラミングは一切必要ありません。 リアルタイムの測定結果をグラフ/表形式で確認できます。 データ・テーブルやグラフをエクスポートしてレポートを作成できます。Microsoft Excelなどのソフトウェアで解析を進めることもできます。

  • 単発または掃引のパルス・テストをすばやく作成
  • リニア、ログ、リスト、デュアル・スイープを生成し、電圧、電流など、すべてを同時に測定可能
  • 最大4台のSMUをサポートした、I-V特性評価アプリケーション
  • Windows OSでGPIB、USB、Ethernet接続をサポート

今すぐKickStartをダウンロードして、お試しください

ケースレーKickstartのデータ・シート

Automated Control from Lab to Fab

Keithley's Automated Characterization Suite (ACS) offers complete control of your equipment. Whether you need to control a few instruments on your bench, or automate an entire test rack for production, ACS offers a flexible, interactive environment for device characterization, parametric test, reliability test, and simple functional test.

  • Perform simple 1-off tests or build complex project trees
  • Code with Python inside ACS for unlimited flexibility and control
  • Manual or automated wafer prober control
  • Data management and statistical analysis capabilities

Start Automating
