Sondes de courant isolées IsoVu

Fiche technique pour TICP100, TICP050, TICP025

Fiche technique pour TICP100, TICP050, TICP025

Présentation générale

Les sondes de courant isolées IsoVu™ fournissent une bande passante, une réduction du bruit et une précision exceptionnelles, tout en facilitant vos mesures de courant.

L’isolation galvanique totale élimine les boucles de terre et permet une réjection en mode commun très élevée. Dans une configuration 1X, l’entrée 50 Ω de la sonde laisse passer un bruit extrêmement bas de moins de 4,7 nV/√Hz, parfait pour des mesures précises sur des shunts. Un large choix d’embouts d’atténuation étend la plage de mesure de la tension différentielle. Selon le shunt utilisé, les sondes peuvent mesurer un courant allant de quelques microampères (µA) pour les conceptions mobiles à faible puissance à des centaines d’ampères pour les systèmes mobiles et industriels.

Spécifications des performances et fonctionnalités clés

  • Isolation galvanique entre l’extrémité de sonde et l’oscilloscope

  • Disponible pour trois bandes passantes : 1 GHz, 500 MHz et 250 MHz

  • Large plage de mesures de courant, déterminée par le shunt utilisé avec des extrémités de sonde 1X, 10X ou 100X

  • Bruit résiduel < 4,70 nV / √Hz (< 21 μVRMS à 20 MHz)

  • Jusqu’à 90 dB TRMC à 1 MHz

  • Tension maximale en mode commun : 1 800V ; Pour une utilisation dans un environnement de Degré de pollution 1 ; la valeur de niveau transitoire ne doit pas dépasser 5kVpk

  • Précision du gain DC : 1,5 %

  • Compatible avec les instruments MSO des séries 4, 5 et 6, y compris les derniers modèles B

  • L’interface TekVPI™ permet de contrôler et de configurer la sonde depuis la face avant ou l’interface de programmation de l’oscilloscope

  • Conseils optionnels pour mesurer le courant dans des chambres climatiques de -40 ºC à 125 ºC

Applications clés

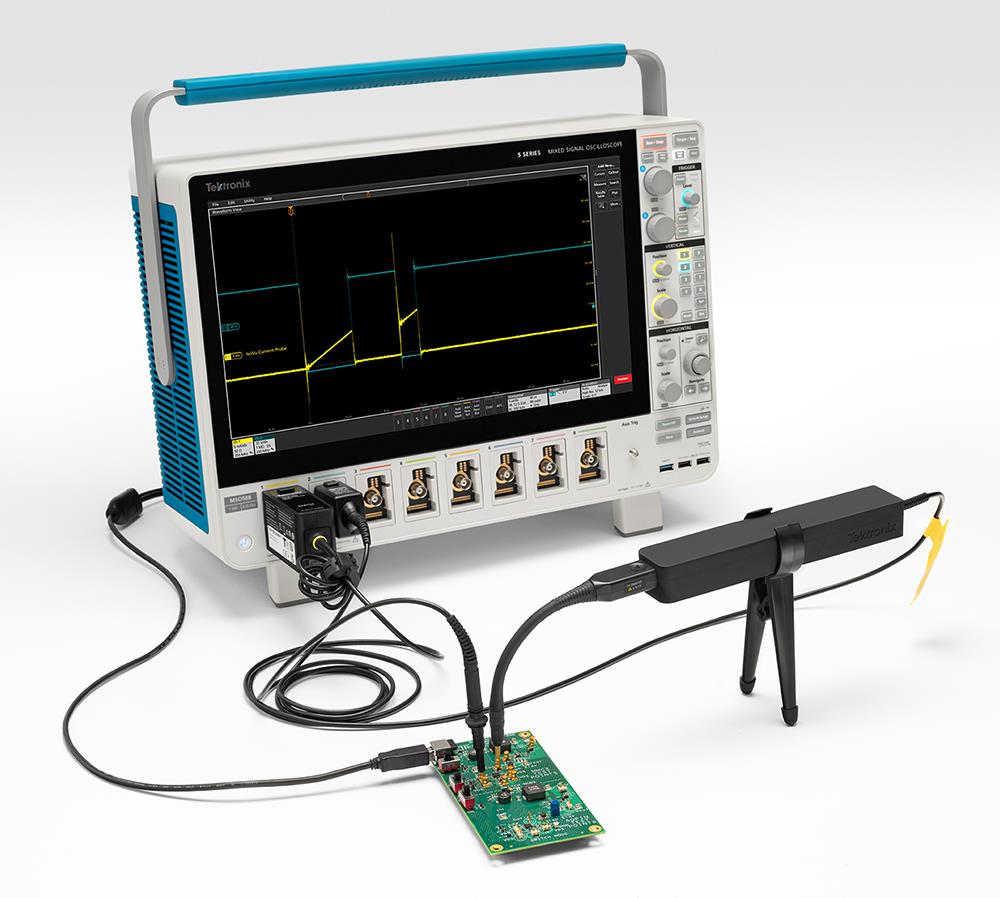

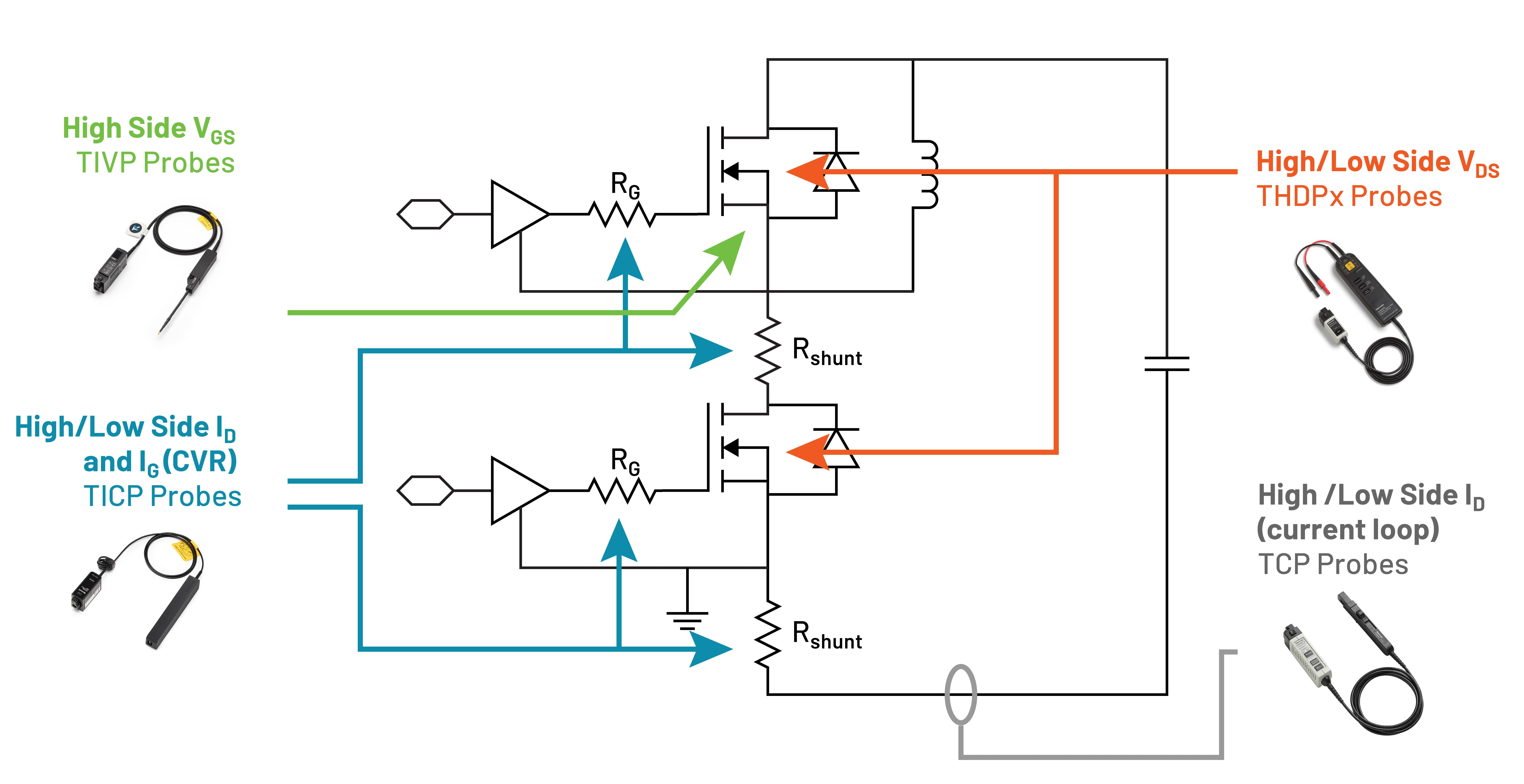

  • Mesures de dérivation de courant

  • Conceptions à demi-pont/pont complet utilisant des composants SiC ou GaN, des FET, ou des IGBT

  • Test d'impulsions double (DPT)

  • Mesures de passerelle flottante

  • Conceptions de convertisseur de puissance

  • Conceptions d’alimentation à commutation

  • Surveillance du courant en état stable, en veille et en état de réveil

Les embouts permettent d’élargir les plages de mesure, de limiter les tracas et de réduire le bruit

Les sondes isolées IsoVu conviennent aux mesures de courants faibles et élevés, difficiles voire impossibles à effectuer avec des sondes d'oscilloscope à pince ouverte basées sur des palpeurs. Trois embouts d’atténuation différents vous permettent de mesurer facilement un large spectre de courants en vous appuyant sur la résistance et la puissance nominale du shunt.

Les sondes sont conçues pour fournir des mesures de courant hautes performances tout en étant pratiques à connecter. Les embouts sont équipés de connecteurs MMCX et SMA afin d’assurer une mise à la terre et un blindage adéquats, ce qui est crucial pour minimiser le bruit résiduel, les boucles de terre, et assurer la précision des mesures de courant. Elles permettent un branchement direct à la plupart des shunts disponibles dans le commerce, mais vous pouvez également utiliser des adaptateurs appropriés comme interface entre les embouts et leurs shunts.

Les embouts de sonde se connectent au corps de la sonde grâce à l’interface réversible unique IsoConnect™. Ainsi, vous pouvez encliqueter les embouts sans vous préoccuper de l’orientation. Conçus pour plus de flexibilité, les embouts présentent un rayon de pliage réduit pour un branchement facile même dans des espaces réduits. La sonde standard inclut un adaptateur trépied et bipied, pour un placement et un positionnement corrects dans la configuration de test.

Mesures avec shunt de courant

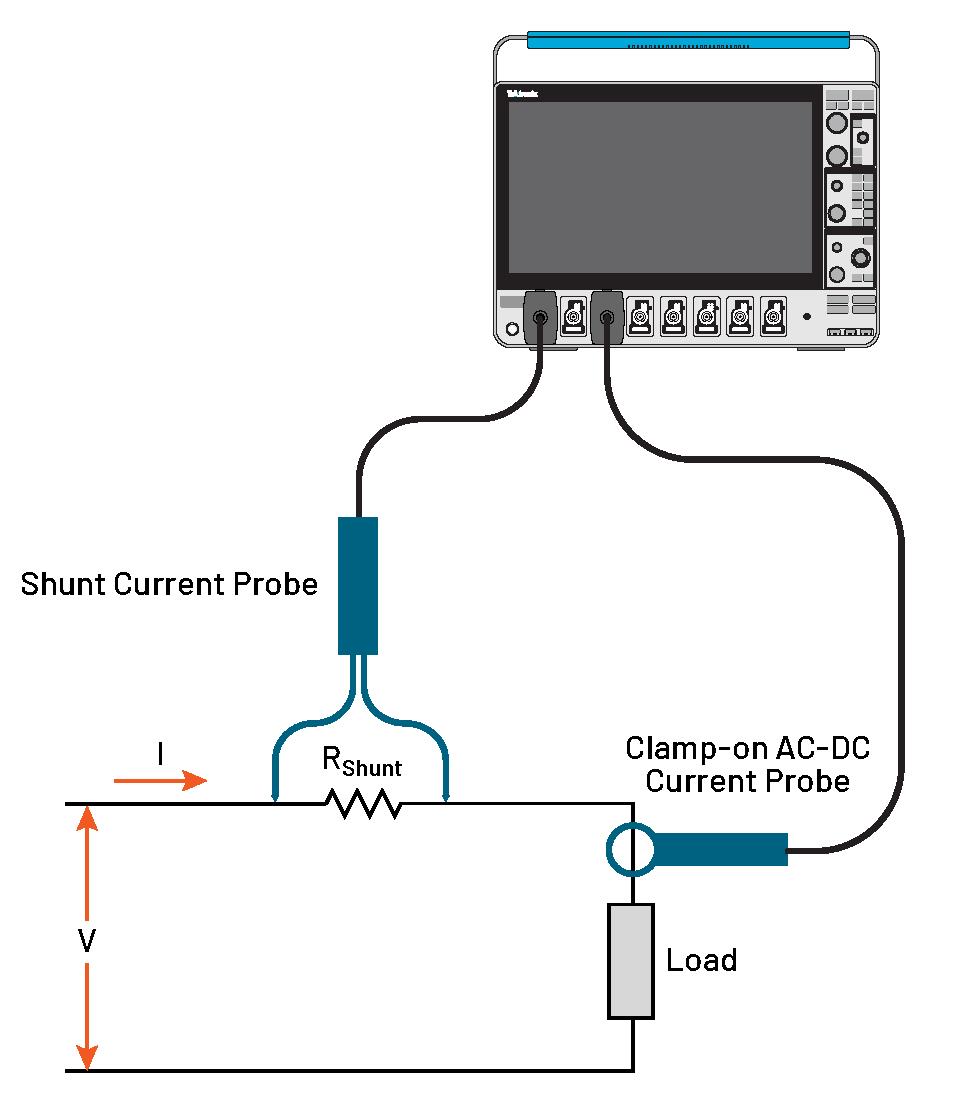

Il existe deux méthodes pour mesurer le courant dans les systèmes de test. La première nécessite de détecter les champs autour des conducteurs électriques et les convertir en signaux qui représentent le courant. Il s’agit de la méthode utilisée par la plupart des sondes de courant à pince ouverte, autrement appelées bobines de Rogowski. La seconde implique de mesurer les courants au moyen de la loi d’Ohm. Il est possible de déterminer la valeur du courant en mesurant la chute de tension sur une résistance shunt de précision : c’est la méthode utilisée par les sondes de courant isolées IsoVu.

Les shunts de courant, ou résistances de visualisation du courant (CVR), offrent traditionnellement une réponse en fréquence large du fait qu’ils mesurent de façon précise à la fois les courants continus et alternatifs sur un large spectre de fréquences. Leur taille compacte permet de les intégrer facilement dans des circuits existants en ne prenant que peu de place supplémentaire. Bien que les résistances shunt doivent être conçues dans un circuit imprimé et entraînent une chute de tension, elles offrent plusieurs avantages comparativement aux mesures de courant fondées sur les capteurs, notamment une précision élevée, une distorsion minimale et des interférences basses.

L’isolation permet de procéder à des mesures flottantes tout en maintenant un bruit résiduel exceptionnellement bas.

Les sondes de courant isolées IsoVu permettent de réaliser des mesures de courant dynamiques plus précises, hors des limites traditionnelles.

Contrairement aux transformateurs, aux bobines de Rogowski, ou aux sondes de courant à effet Hall, les sondes de courant isolées IsoVu permettent de réaliser des mesures allant du courant continu à des centaines de MHz lorsqu’elles sont couplées à des shunts hautes performances ou des CVR. Une isolation RF complète entre l’embout de sonde et l’oscilloscope élimine les boucles de terre et contribue à fournir une réjection en mode commun (TRMC) exceptionnelle, allant jusqu’à 90dB à 1MHz, afin de réduire drastiquement le bruit résiduel en mode commun. Une atténuation et une impédance d’entrée faibles (50 Ω) limitent la contribution au bruit à moins de 4,0nV/√Hz (< 150µV at 1GHz) lors de la mesure de basses tensions (±0,5V) à travers des shunts.

Réalisez des tests au‑delà de la température ambiante grâce aux embouts pour températures extrêmes

Les embouts pour températures extrêmes (ET) permettent d’effectuer des mesures de courant sur une large plage de températures allant de -40 °C à +125 °C. Ces câbles à embouts optionnels de 1,8 m (six pieds) offrent une connexion pratique entre un appareil testé placé dans une chambre thermique et un oscilloscope Tektronix et une sonde de courant isolée situés à l’extérieur de la chambre. Disponibles en trois configurations d’atténuation, ils offrent d’excellentes performances en bande passante jusqu’à 700 MHz.

Mesure des courants haute fidélité dans les systèmes à haute puissance

Les sondes isolées IsoVu offrent la bande passante nécessaire pour observer avec précision les temps de montée rapides des appareils de commutation à large bande interdite (WBG). Il vous est ainsi possible de mesurer avec précision les courants dynamiques dans les convertisseurs de puissance SiC et GaN à puissance élevée. Elles sont complémentaires des sondes de tension isolées IsoVu et représentent une avancée similaire en matière d’isolation pour la mesure du courant. L’isolation élimine les boucles de terre et permet des mesures précises des courants de drain côté alimentation (Ids).

Mesurer des courants faibles dans les systèmes basse puissance

La bande passante des sondes isolées IsoVu est suffisante pour mesurer la consommation de courant pendant des activités de système spécifiques et les transitions de l’état de veille à l’état actif. L’architecture à bas bruit est cruciale pour la mesure précise des courants bas à travers les shunts. La tension nominale en mode commun de ces sondes est plus élevée que celle de la plupart des sondes différentielles, ce qui permet une mesure du courant de shunt sur des rails d’alimentation affichant une tension plus élevée. Le système complet obtenu en la couplant aux MSO de la série 6 à bas bruit offre des performances à bas bruit résiduel pour mesurer les courants de rail avec une grande efficacité.

Mesure de courant avec des shunts à large bande

La plupart des shunts disponibles dans le commerce fonctionnent à des bandes passantes basses, offrant au mieux une plage de quelques dizaines de MHz. Au-delà de cette plage, les effets de l’inductance parasite se font sentir et affectent les mesures de courant. Ils deviennent donc moins efficaces pour prendre des mesures précises.

Les shunts à large bande destinés aux sondes de courant isolées IsoVu™ permettent de prendre des mesures extrêmement précises avec des bandes passantes pouvant atteindre 250 MHz, cinq fois plus larges que celles de la plupart des shunts disponibles dans le commerce, tout en présentant un facteur d’atténuation régulier, un taux de réduction élevé en mode commun et un bruit bas.

Outre la compensation de fréquence, la compensation de température intégrée neutralise le gain sur toute la plage de températures de fonctionnement. Les shunts à large bande constituent la première ligne de défense contre les pics de tension et les surintensités. Les fusibles intégrés, les éclateurs et l’isolation fonctionnent ensemble pour protéger le matériel dans des conditions de test éprouvantes.

Ces shunts intelligents et plug-and-play fonctionnent avec les oscilloscopes Tektronix pour mesurer le courant. En configurant automatiquement les unités et l’échelle verticale, ils permettent de s’assurer que les mesures sont relevées avec des niveaux de bruits minimum. Ils se connectent à l’appareil testé à l’aide de connecteurs à broches carrées standard.

Associés à un oscilloscope Tektronix, à un logiciel et à des sondes de courant isolées, ces shunts à large bande innovants permettent de déterminer avec précision les courants de veille et de fonctionnement dans des configurations intégrées, des systèmes de calcul haute performance, et dans toute application qui nécessite des mesures de courant précises avec une large bande passante.

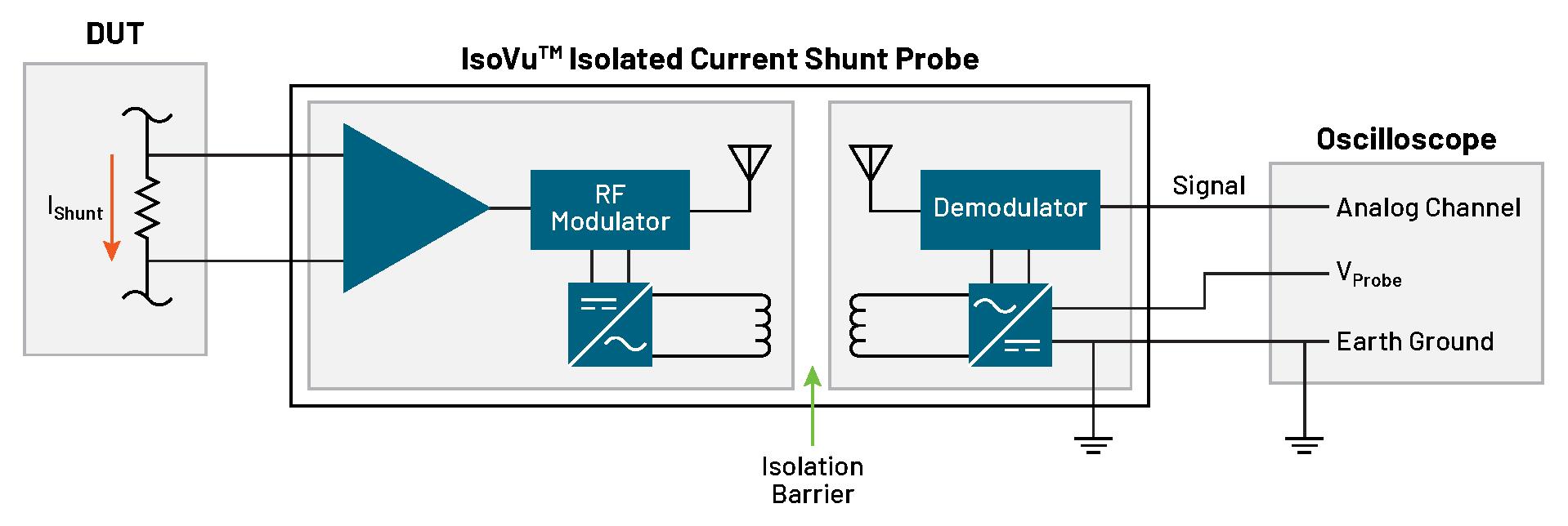

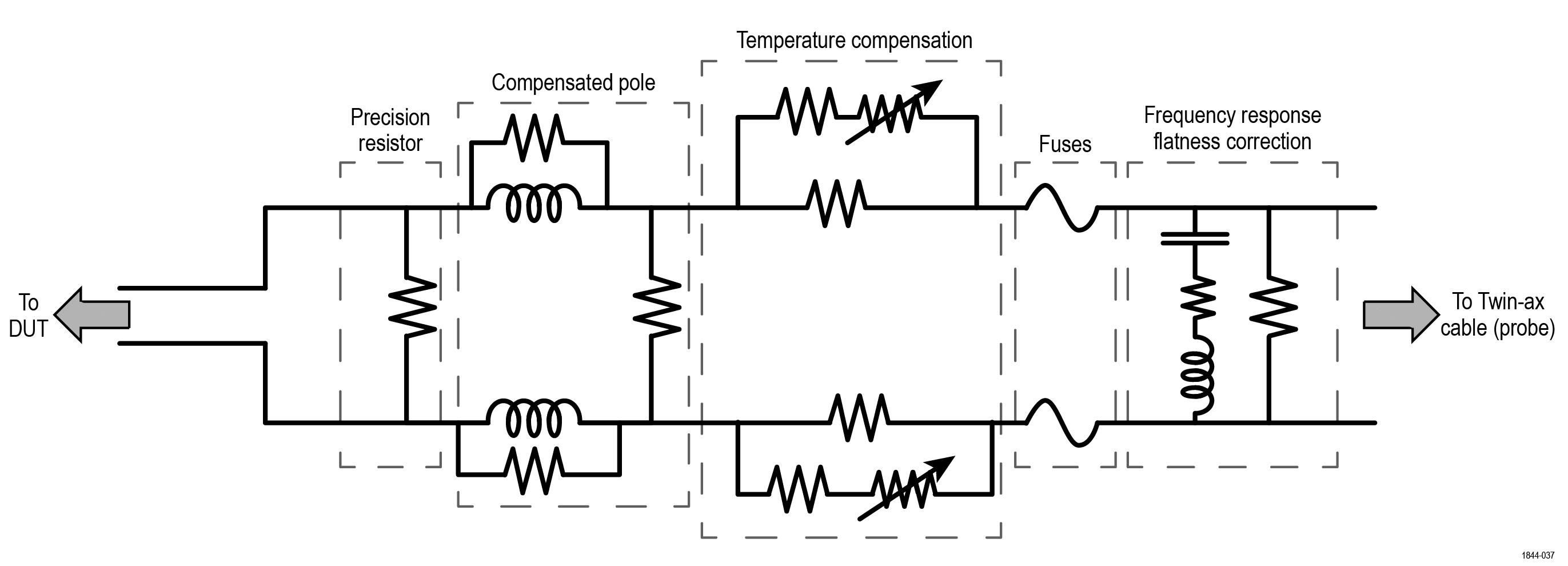

Figure 1. Wideband shunt block diagram

Caractéristiques

Toutes les caractéristiques sont typiques et s'appliquent à tous les modèles, sauf indication contraire.

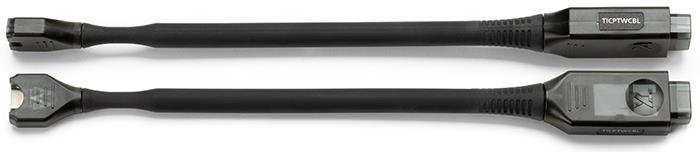

Présentation générale de la sonde et de l’embout

Présentation des sondes de courant isolées IsoVu

Caractéristique

TICP100

TICP050

TICP025

Bande passante

1 GHz

500 MHz

250 MHz

Temps de montée

400 ps

700 ps

< 1,4 ns

Précision du gain DC

± 1,5 %

Tension maximale en mode commun

1 800 V ; pour une utilisation dans un environnement de degré de pollution 1 ; la valeur maximum avec le niveau de transitoire ne doit pas dépasser 5 kVpk

1 300 V ; degré de pollution 2 ; la valeur maximum avec le niveau de transitoire ne doit pas dépasser 5 kVpk

600 V pour CAT III ; degré de pollution 2

1000 V pour CAT II ; degré de pollution 2

Densité spectrale du bruit efficace

4,70 nV / √Hz (< 21 μVRMS à 20 MHz)

Longueur du câble de la sonde

2 mètres

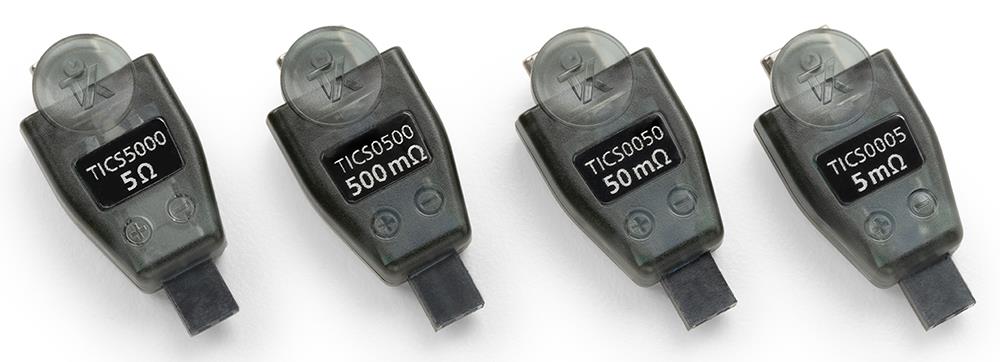

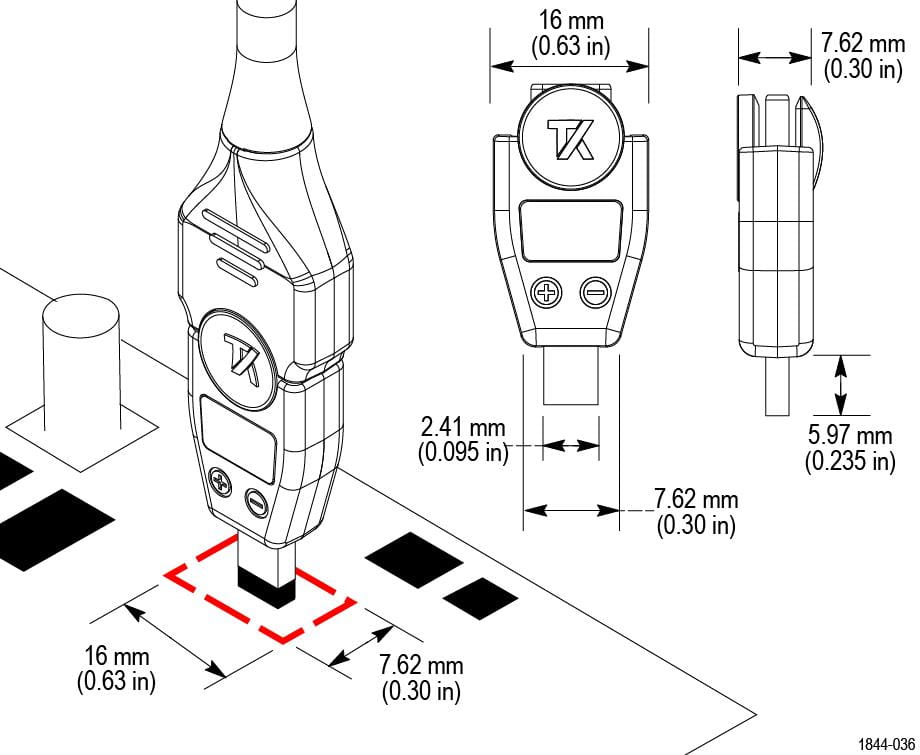

Présentation des shunts à large bande TICS

Caractéristique

TICS0005

TICS0050

TICS0500

TICS5000

Résistance

5 MΩ

50 MΩ

500 MΩ

5 Ω

Bande passante

250 MHz

250 MHz

250 MHz

250 MHz

Temps de montée

1,6 ns

1,6 ns

1,6 ns

1,6 ns

Courant d’impulsion maximum (ramené à la largeur d’impulsion du courant. Reportez-vous au graphique de courbe de courant pulsé.)

200 A

20 A

2 A

200 mA

Intensité maximum (A DC)

12 A

4,5 A

1,4 A

200 mA

L’intensité minimum (A) équivaut à deux fois le niveau de bruit en bande passante totale

30 mA

3 mA

300 μA

30 μA

Niveau de bruit (A RMS) en bande passante totale

15 mA

1,5 mA

150 μA

15 μA

Plage dynamique

±100 A

±10 A

±1 A

±0,1 A

Puissance nominale

0,69 W

1,0 W

Précision du gain DC

<2 %

Inductance d’insertion

2 nH à 3 nH pour les broches carrées avec cavalier

4 nH à 5 nH pour les broches carrées avec shunt

9 nH à 10 nH pour les paires torsadées avec shunt

Longueur du câble Twinax

229 mm (9 pouces)

Les fusibles intégrés peuvent couper une tension nominale maximale de 400 V. Au-delà de ce potentiel, un arc peut se produire au niveau de l’élément de fusible ouvert et laisser le courant circuler.

Plage de tension d'entrée, impédance d'entrée

Plage de tension d’entrée différentielle + Plage de décalage ne doit pas dépasser la Tension d’entrée mesurable maximale. Par exemple, le décalage est limité à ± 0,15 V dans la plage de ± 0,5 V du TICPSMA.

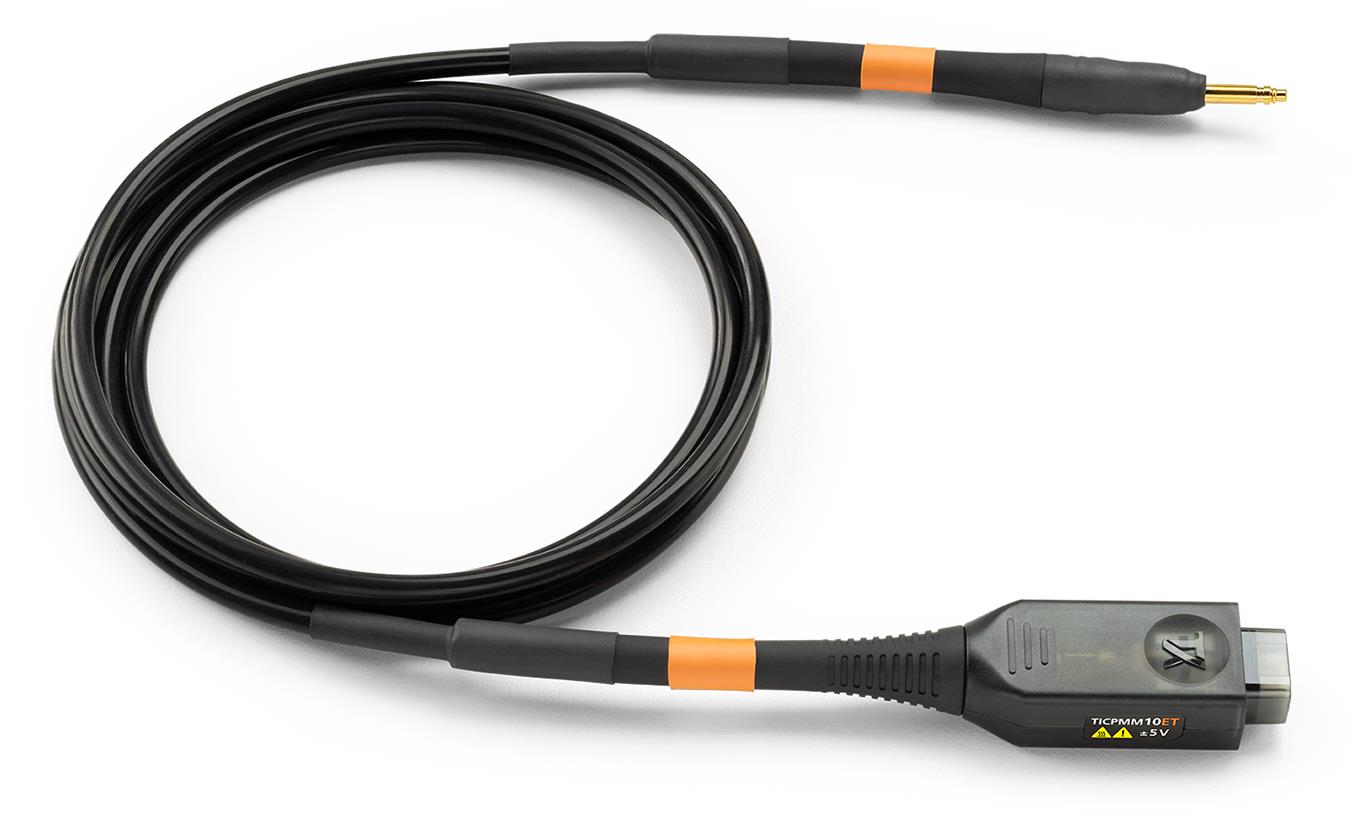

Embouts de sonde

Plage de tension d’entrée différentielle

Plage de décalages

Tension d'entrée mesurable maximale (Vpk)

Tension différentielle non destructive maximale

Impédance d'entrée

TICPSMA

± 0,5 V

± 0,5 V

0,65 V

± 3 V ; 3 VRMS

50 Ω || S.O.

TICPMM1/TICPMM1ET

± 0,5 V

± 0,5 V

0,65 V

± 3 V ; 3 VRMS

50 Ω || S.O.

TICPMM10/TICPMM10ET

±5 V

± 5 V

6,5 V

± 15 V ; 15 VRMS

500 Ω || < 3 pF

TICPMM100/TICPMM100ET

± 50 V

± 50 V

50 V

± 60 V ; 60 VRMS

5 000 Ω || < 3 pF

Un décalage complet de ±0,5 V est disponible dans la plage de ±0,125 V de la sonde de courant isolée IsoVu.

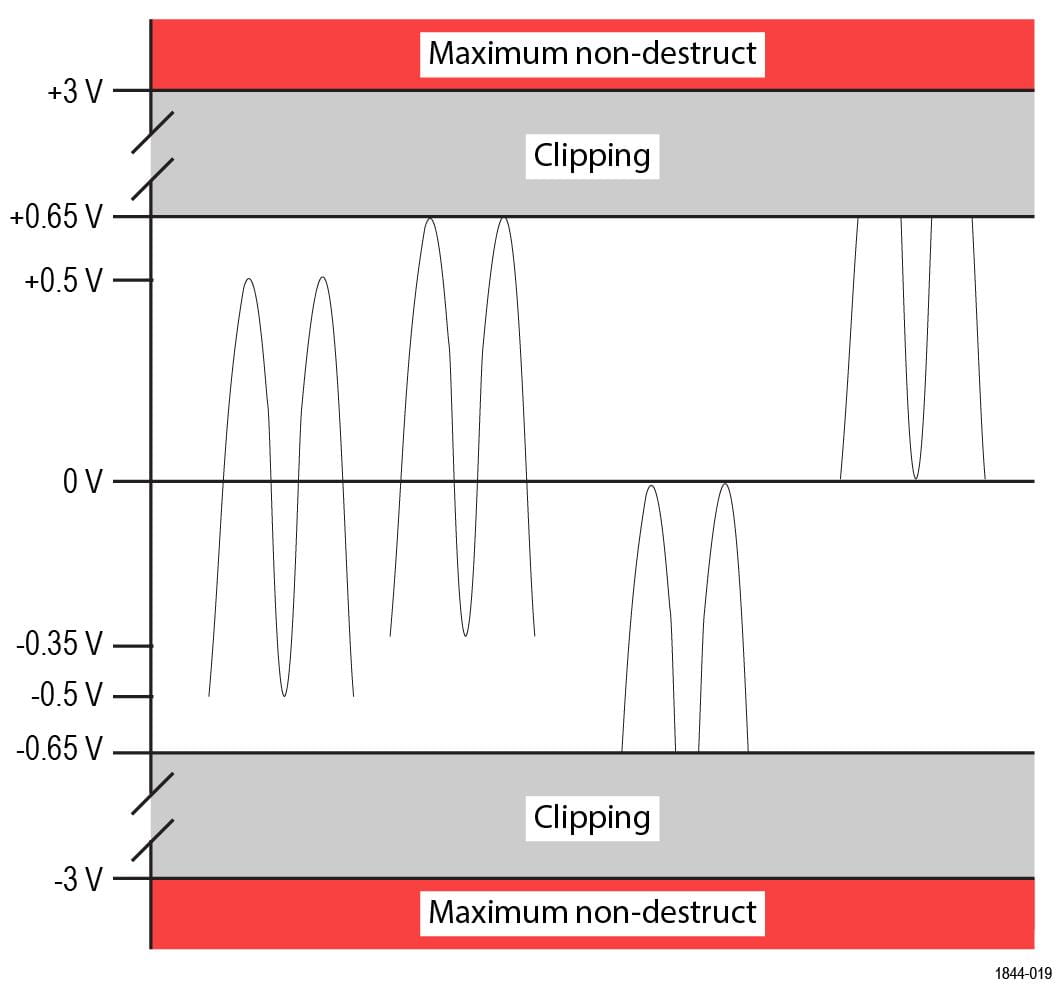

Figure 1. Differential input voltage range

Niveau de bruit (A RMS)

Niveau de bruit de la sonde de courant isolée IsoVu (A RMS)

Shunt sélectionné

20 MHz

250 MHz

1 GHz

TICP 50 Ω en tant que shunt

420 nA

1,5 μA

3,0 μA

Shunt 5 Ω

4,2 μA

14,9 μA

29,7 μA

Shunt 1 Ω

21 μA

74,3 μA

149 μA

Shunt 500 mΩ

42 μA

149 μA

297 μA

Shunt 50 mΩ

420 μA

1,5 mA

3,0 mA

Shunt 5 mΩ

4,2 mA

14,9 mA

29,7 mA

Shunt 500 μΩ

42 mA

149 mA

297 mA

Shunt 50 μΩ

420 mA

1,5 A

3,0 A

Shunt 15 μΩ

1,4 A

5,0 A

9,9 A

Niveau de bruit des shunts à large bande (A RMS)

Shunt sélectionné

20 MHz

120 MHz

250 MHz

5 Ω (TICS5000)

4,2 μA

10 μA

15 μA

500 mΩ (TICS0500)

42 μA

100 μA

150 μA

50 mΩ (TICS0050)

420 μA

1,0 mA

1,5 mA

5 mΩ (TICS0005)

4,2 mA

10 mA

15 mA

Le niveau de bruit d’un shunt à large bande dépend de la place d’entrée de la TICP, de la bande passante et de la valeur du shunt. Les chiffres ci-dessus sont calculés avec la TICP dans la plage ±20 mV.

Courant maximal mesurable

La valeur maximale dépend de la puissance nominale de votre shunt.

Courant maximum mesurable de la sonde de courant isolée IsoVu

Shunt sélectionné

TICPMM1

TICPSMA

TICPMM10

TICPMM100

TICP 50 Ω en tant que shunt

13 mA

-

-

Shunt 5 Ω

130 mA

1,3 A

10 A

Shunt 1 Ω

650 mA

6,5 A

50 A

Shunt 500 mΩ

1,3 A

13 A

100 A

Shunt 50 mΩ

13 A

130 A

1,0 kA

Shunt 5 mΩ

130 A

1,3 kA

10 kA

Shunt 500 μΩ

1,3 kA

13 kA

100 kA

Shunt 50 μΩ

13 kA

130 kA

1 000 kA

Shunt 15 μΩ

43,3 kA

433,3 kA

3 300 kA

Courant maximal mesurable des shunts à large bande

Shunt sélectionné

10 μs

1 ms

100 ms

1 s

100 s

5 Ω (TICS5000)

0,2 A

0,2 A

0,2 A

0,2 A

0,2 A

500 mΩ (TICS0500)

2 A

2 A

2 A

1.8 A

1,5 A

50 mΩ (TICS0050)

20 A

20 A

7.6 A

5.7 A

4.6 A

5 mΩ (TICS0005)

195 A

63 A

23 A

16 A

12 A

Ramené à la largeur d’impulsion du courant. Les durées de largeur d’impulsion sont basées sur une entrée de signal à onde carrée. Pour l’entrée de signal à onde triangulaire (comme dans un test d’impulsions doubles), la largeur d’impulsion maximum peut être multipliée par 3,5. Par exemple, pour un test d’impulsions doubles avec un pic à 20A, le shunt à large bande 50mΩ peut supporter une rampe de 3,5ms. Une impulsion d’onde carrée de 20A pourrait être maintenue pendant seulement 1ms.

Plages des sondes

Les valeurs publiées correspondent aux embouts TICPSMA et TICPMM1. Pour les embouts 10X ou 100X, multiplier respectivement par 10 ou 100.

Plage d'entrée

Plage de décalages

Densité spectrale du bruit efficace (VRMS)

Niveau de bruit à 20 MHz (VRMS)

± 0,5 V

± 0,15 V

22,9 nV / √Hz

102,5 µVRMS

± 0,35 V

± 0,30 V

17,4 nV / √Hz

77,8 µVRMS

± 0,25 V

± 0,40 V

15,0 nV / √Hz

67,2 µVRMS

± 0,175 V

± 0,475 V

9,5 nV / √Hz

42,4 µVRMS

± 0,125 V

± 0,5 V

8,7 nV / √Hz

38,9 µVRMS

± 0,09 V

± 0,5 V

6,3 nV / √Hz

28,3 µVRMS

± 0,065 V

± 0,5 V

5,5 nV / √Hz

24,7 µVRMS

± 0,045 V

± 0,5 V

4,7 nV / √Hz

21,2 µVRMS

± 0,03 V

± 0,5 V

4,7 nV / √Hz

21,2 µVRMS

± 0,02 V

± 0,5 V

4,7 nV / √Hz

21,2 µVRMS

TRMC de shunts à large bande

Câble d’extrémité du capteur

DC

1 MHz

100 MHz

250 MHz

5 Ω (TICS5000)

120 dB

105 dB

52 dB

40 dB

500 mΩ (TICS0500)

120 dB

105 dB

67 dB

55 dB

50 mΩ (TICS0050)

120 dB

110 dB

80 dB

70 dB

5 mΩ (TICS0005)

120 dB

110 dB

90 dB

82 dB

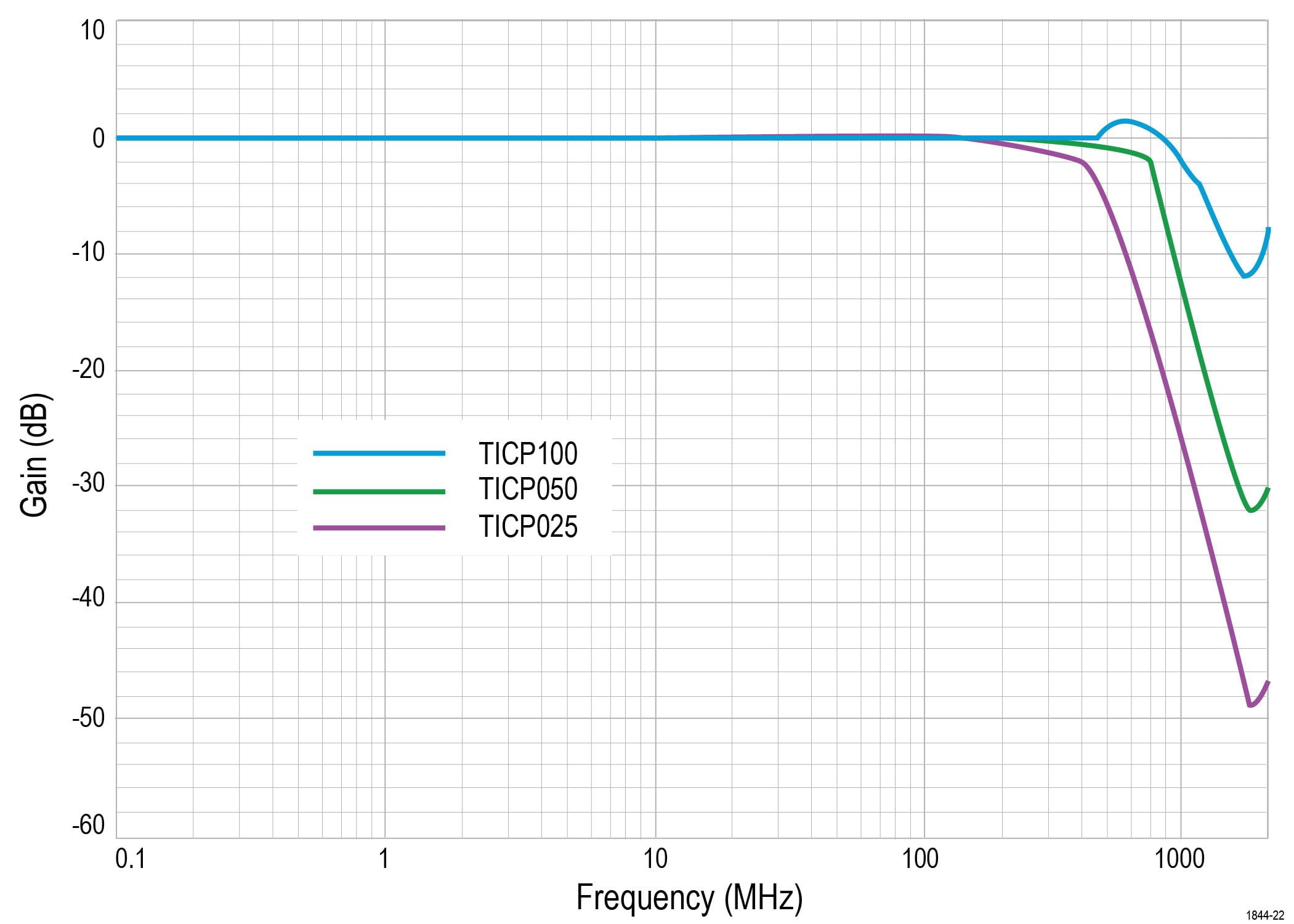

Figure 1. IsoVu isolated current probes frequency response

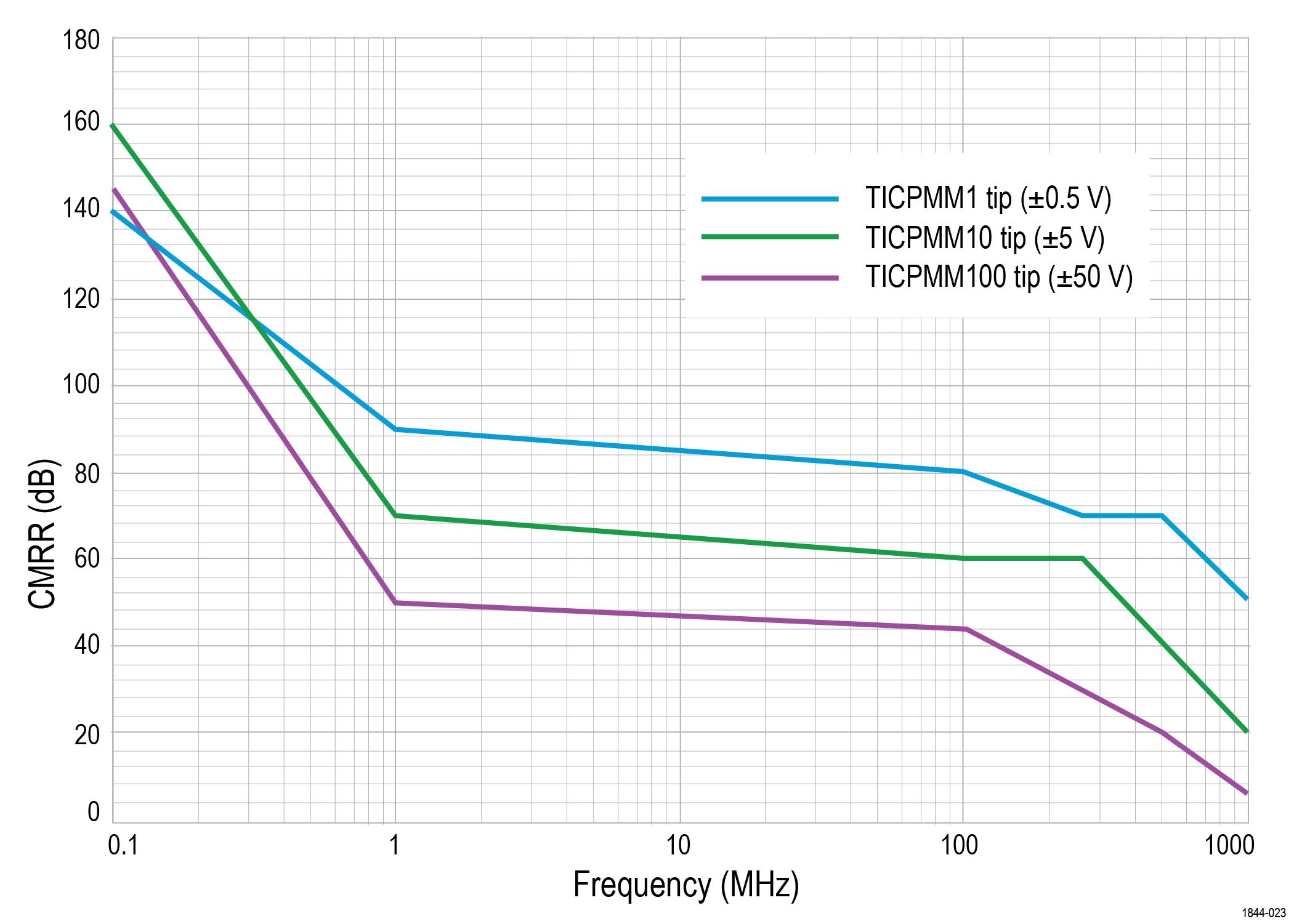

Figure 2. IsoVu isolated current probes common mode rejection ratio (CMRR)

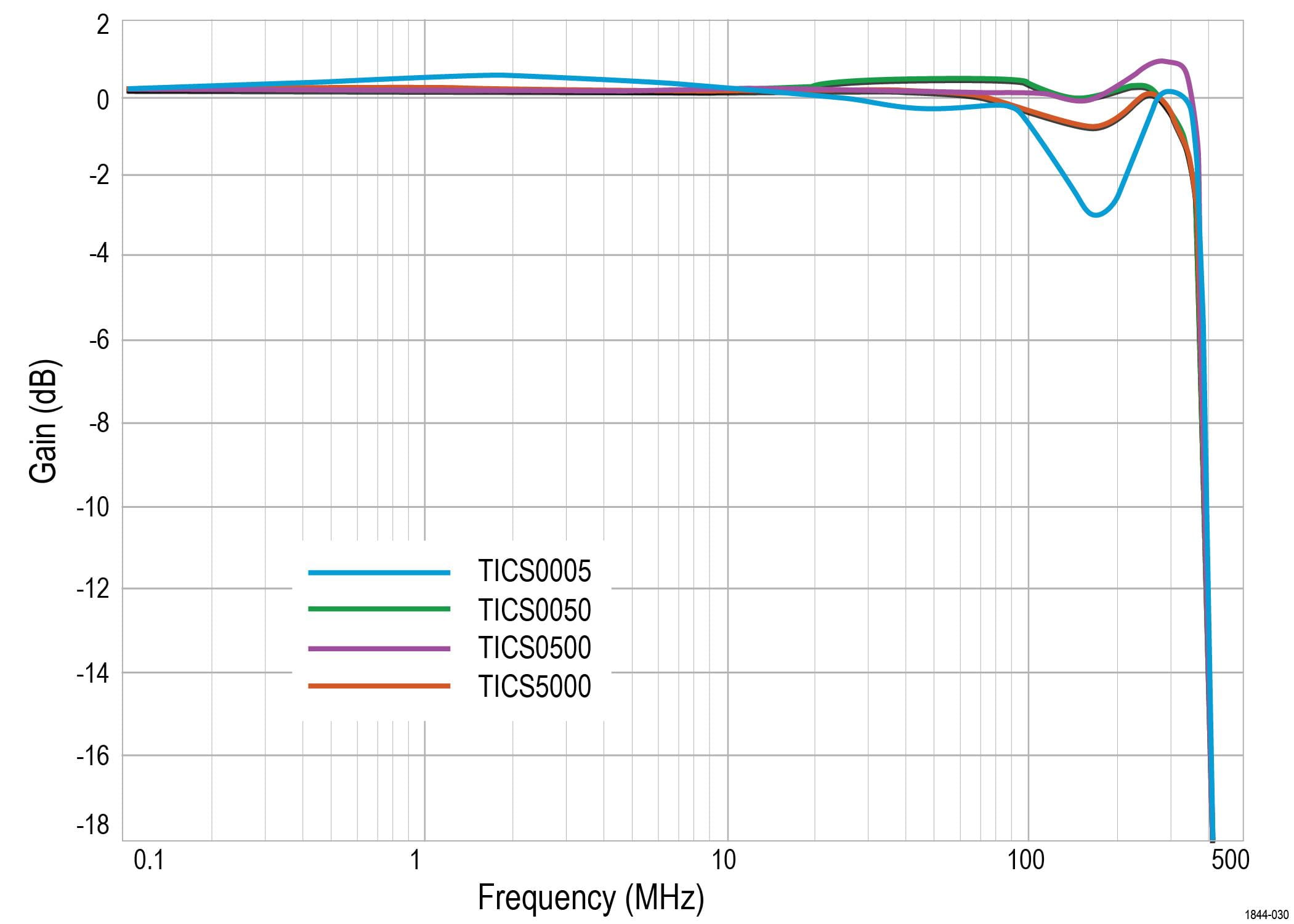

Figure 3. Wideband shunts frequency response

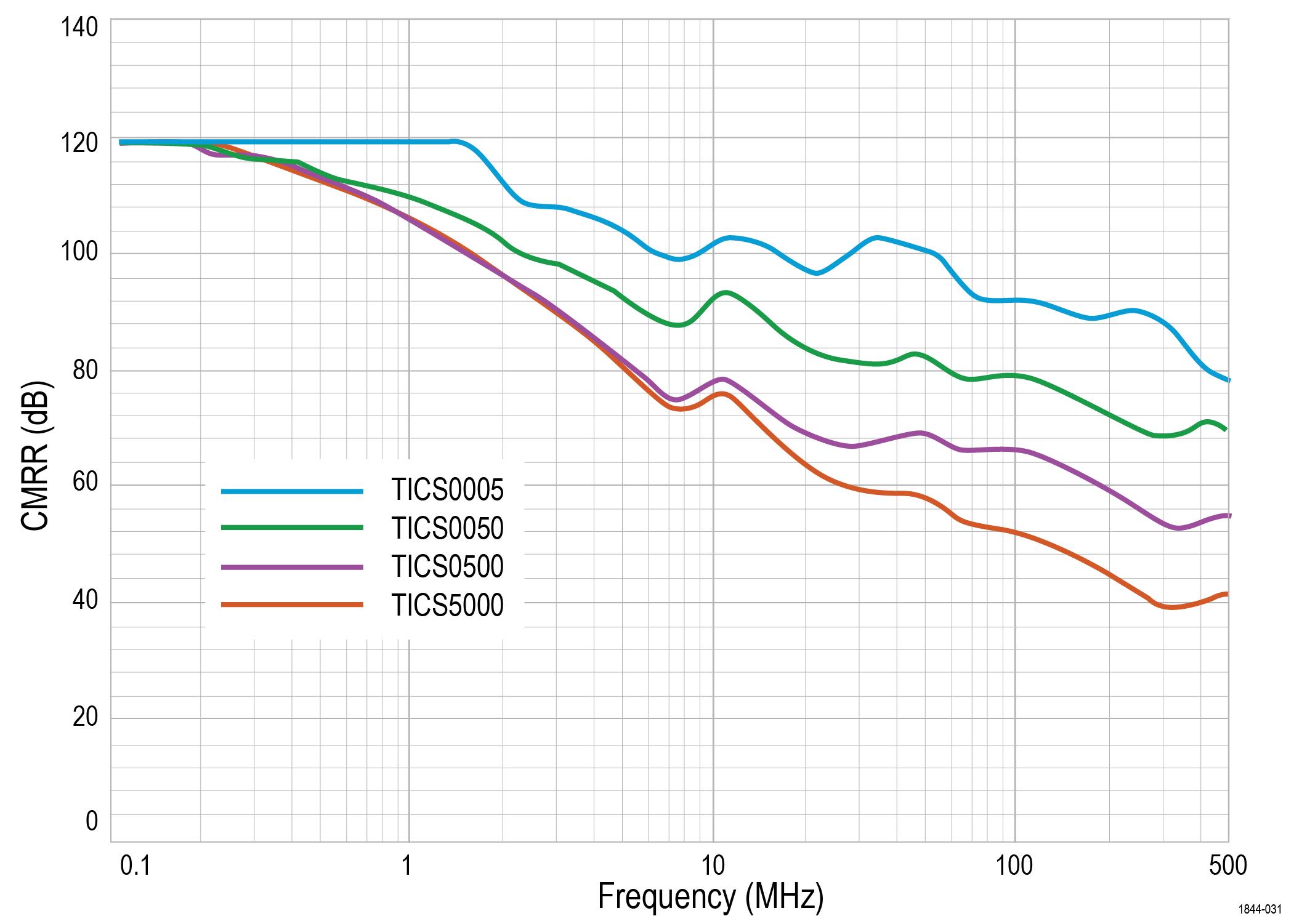

Figure 4. Wideband shunts CMRR

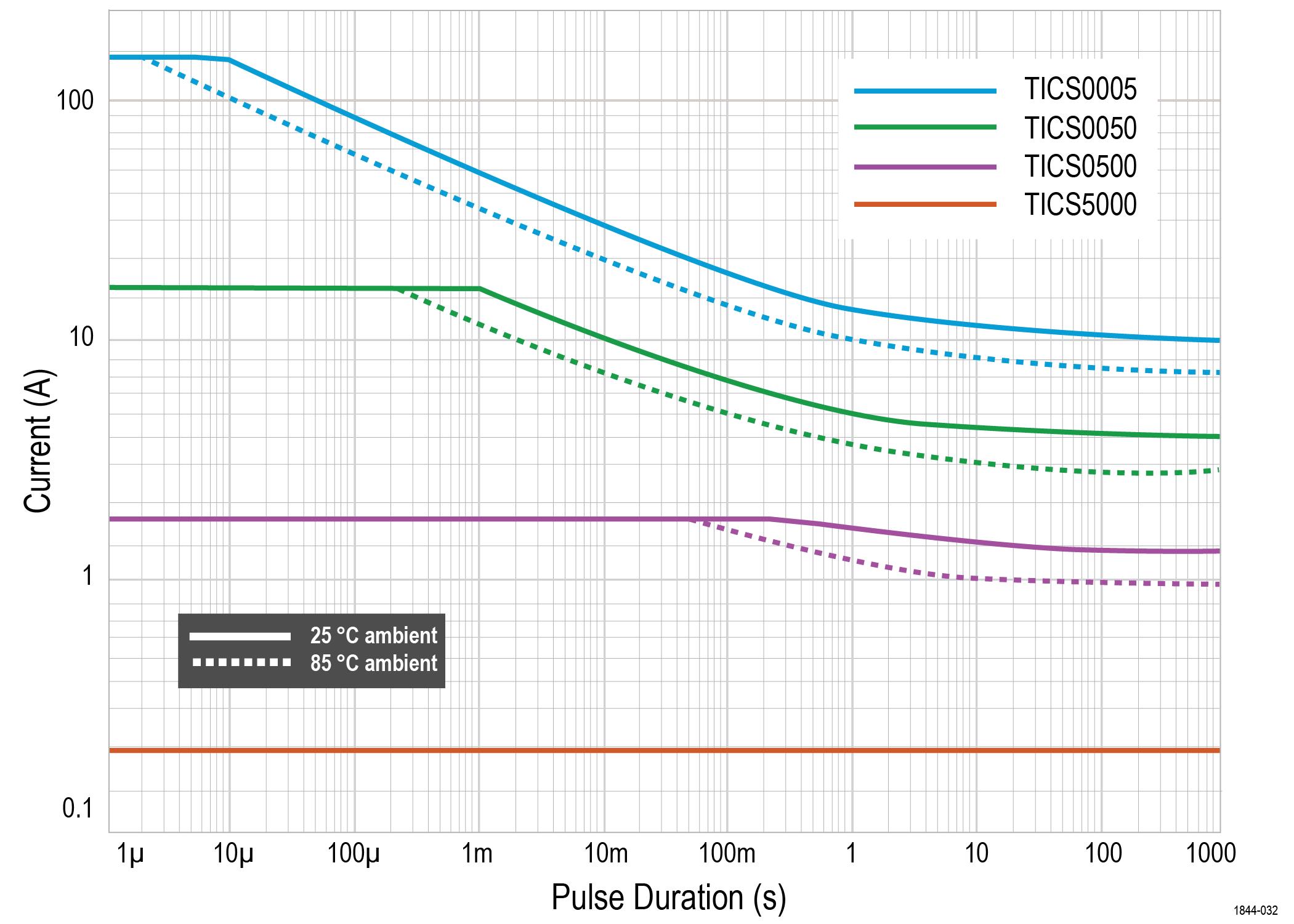

Figure 5. Wideband shunts square-wave pulse current derating curve

Les durées de largeur d’impulsion sont basées sur une entrée de signal à onde carrée. Pour l’entrée de signal à onde triangulaire (comme dans un test d’impulsions doubles), la largeur d’impulsion maximum peut être multipliée par 3,5. Par exemple, pour un test d’impulsions doubles avec un pic à 20 A, le shunt à large bande 50 mΩ peut supporter une vitesse de rampe de 3,5 ms. Une impulsion d’onde carrée de 20 A pourrait être maintenue pendant seulement 1 ms.

Calculs de réduction du courant d’impulsion des shunts à large bande

Pour calculer le courant maximum d’une impulsion à onde carrée de largeur t, utilisez l’équation suivante :

Pour une impulsion ou une rampe isolée (rapport cyclique effectif de zéro) :

Pour un fonctionnement répété avec un rapport cyclique 0 < D ≤ 1, Pmax est réduit suivant l’expression de réduction du rapport cyclique ci-dessous :

Les coefficients Pd et C sont mis en forme en tableau en fonction de la température ambiante et du modèle de shunt. Reportez-vous au tableau ci-dessous pour connaître les valeurs.

Shunt

25 °C

85 °C

C

Pd

C

Pd

5 mΩ

0,6

0,69

0,31

0,36

50 mΩ

0,6

1,0

0,31

0,52

500 mΩ

0,6

1,0

0,31

0,52

5 Ω

0,6

1,0

0,31

0,52

Example

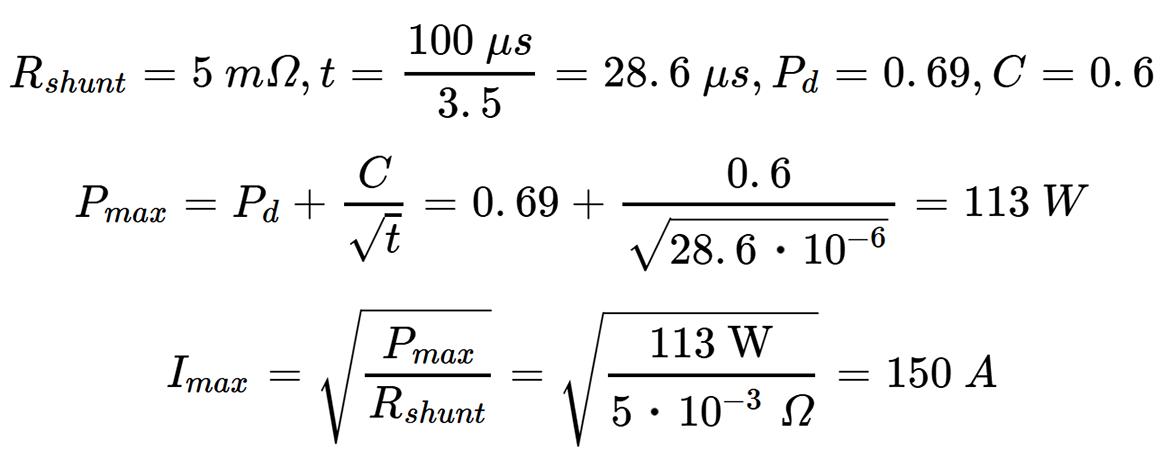

Un test d’impulsions doubles de train d’impulsions comportant 5 impulsions débute à 0A et monte sur une période de 100μs. Bien qu’il y ait quelques périodes de coupure entre les impulsions, il est plus prudent de calculer la largeur d’impulsion en ignorant ces périodes et en modélisant la rampe comme un signal continu. De plus, comme la forme d’onde du test d’impulsions doubles est une rampe, un facteur d’échelle de 3,5X est appliqué à t.

Le calcul ci-dessus montre que le TICS0005 5mΩ supportera une rampe de 150A d’une durée inférieure à 100μs.

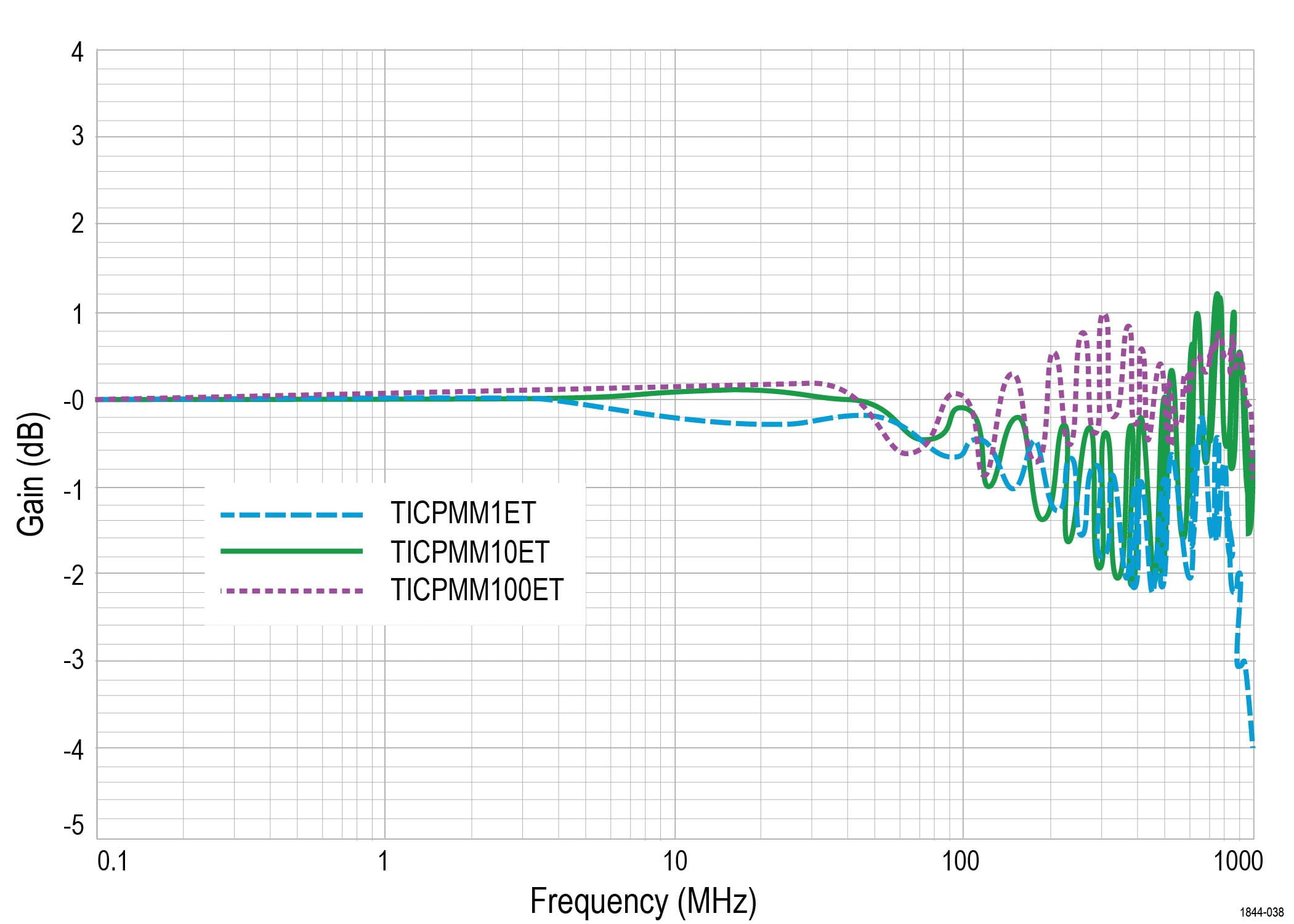

Figure 6. Extreme temperature tip frequency response

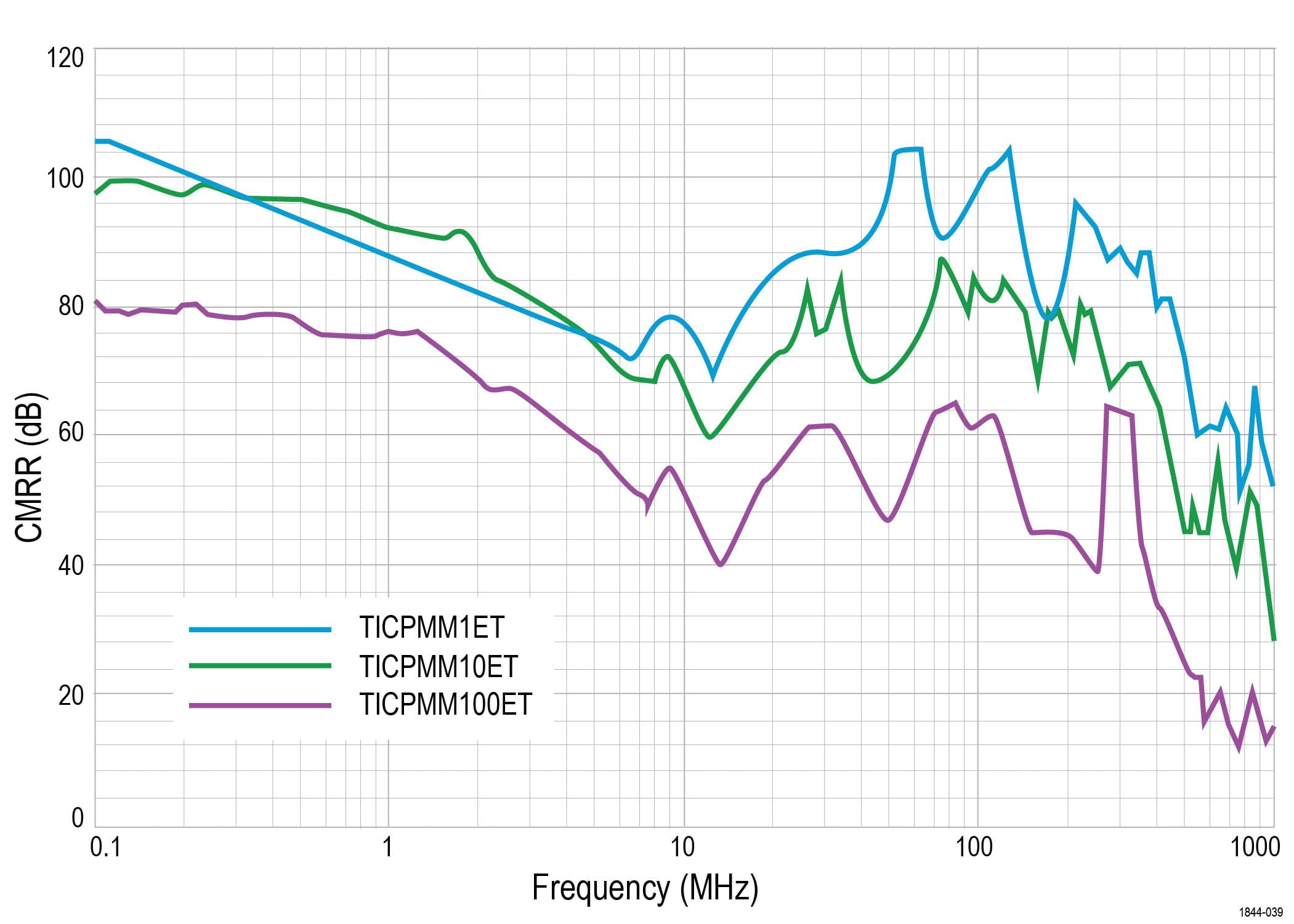

Figure 7. Extreme temperature tip CMRR

Exemples d'application

Exemple d’application pour larges bandes interdites (WBG) et intégrité de puissance PMIC.

Exemple de WBG (800 V, 40 A typique ; shunt de 0,125 Ω)

Dans un circuit SiC de 800V au point de commutation de 40 A, un shunt de 125 mΩ produira un signal de 5V. Pour effectuer cette mesure à l’aide d’une sonde de courant isolée IsoVu, il est nécessaire d’utiliser un embout 10X. Dans la plage ±3,5V, appliquez un décalage de 24A.

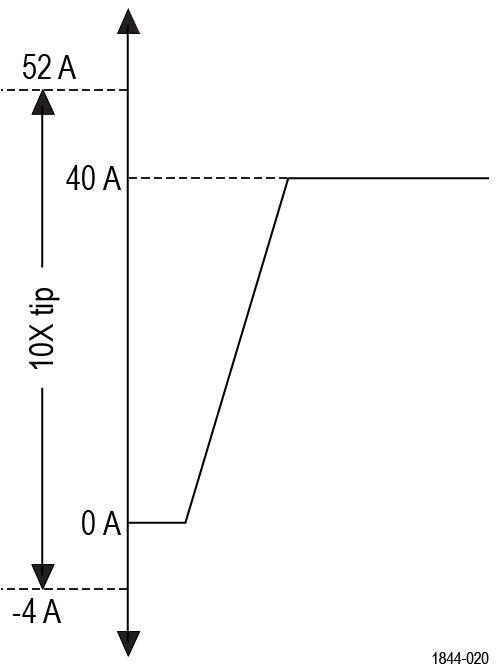

La plage de courant mesurable s’étend de 52 A à -4 A. Pour ces paramètres, le niveau de bruit efficace à une bande passante de 250 MHz est de 2,2 mA RMS

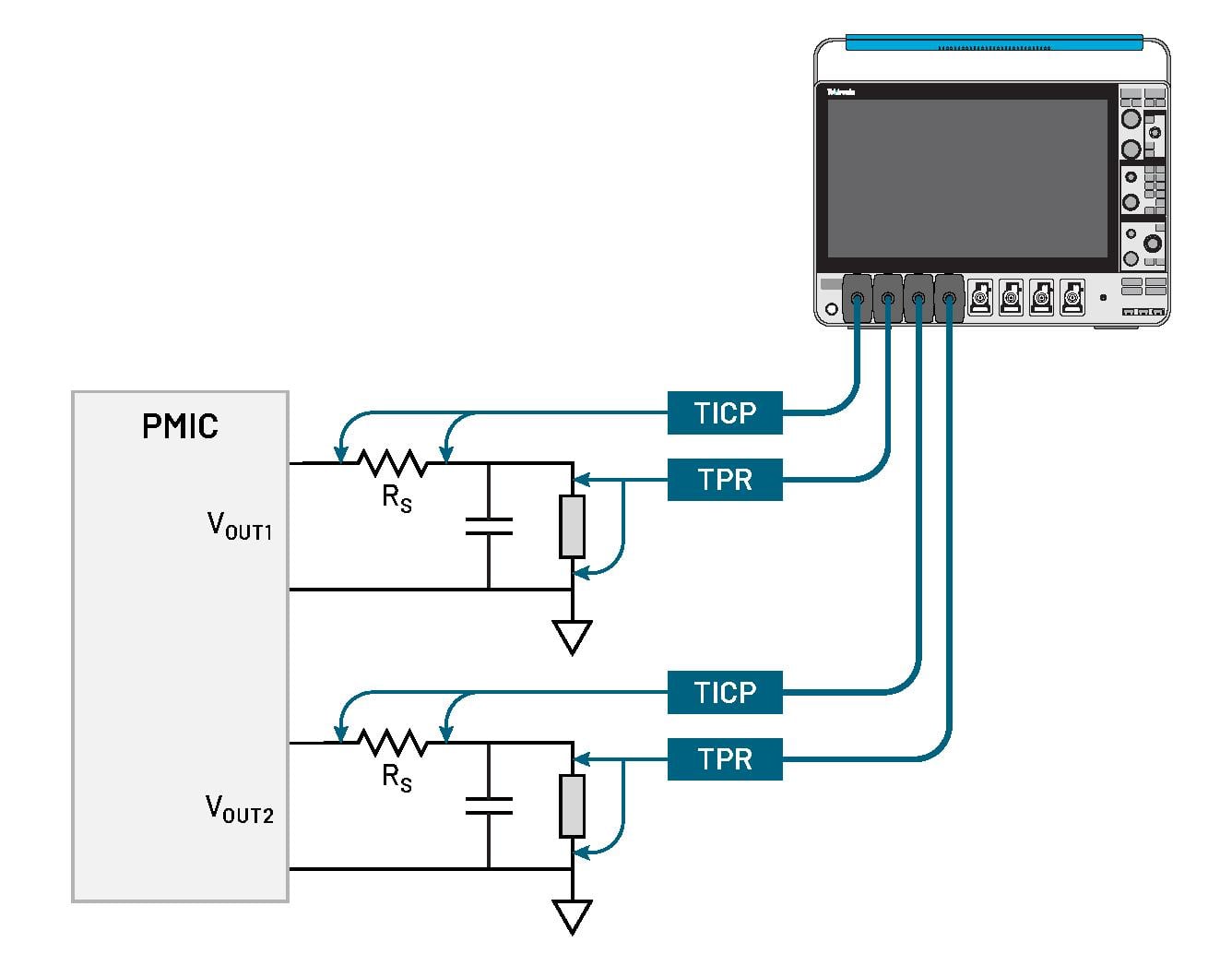

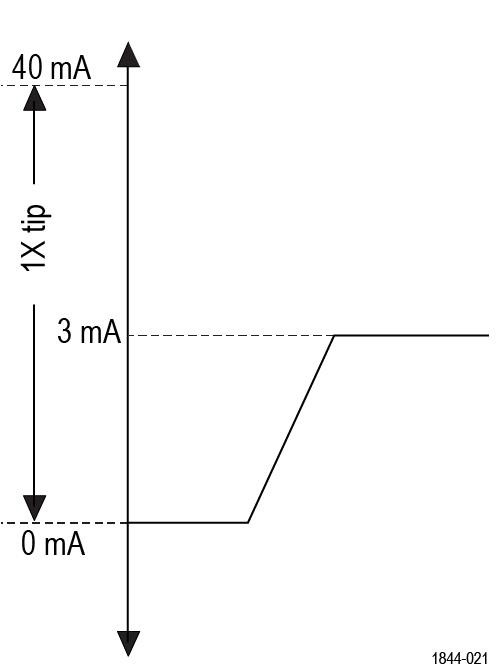

Intégrité de puissance du PMIC (48 V, 3 mA typique ; shunt 1 Ω)

Sur un bus PMIC de 48V, le courant de veille de 3mA produira un signal de 3 mV sur un shunt de 1 Ω. Utilisez l’embout 1X dans la plage la plus sensible ± 20mV, appliquez le décalage pour afficher le courant de 3mA et enregistrez les transitoires de 0 A à 40mA avec un niveau de bruit efficace de 21,2µA.

Environnement

Caractéristique

Composant

En fonctionnement

A l'arrêt

Boîtier de compensation, tête de sonde, température de l’adaptateur pour embout SMA

0 °C à +50 °C

-20 °C à +70 °C

Température des sondes standard

TICPMM1, TICPMM10, TICPMM100, TICS0005, TICS0050, TICS0500, TICS5000, TICPTWCBL

-40 °C à +85 °C

-40 °C à +85 °C

Température des embouts pour températures extrêmes (ET)

TICPMM1ET, TICPMM10ET, TICPMM100ET

-40 °C à +125 °C

-40 °C à +125 °C ; température de stockage de -40 °C à +85 °C

Humidité

Tous les composants

Humidité relative de 5 à 85 % jusqu’à +40 °C, humidité relative de 5 à 45 % jusqu’à +50 °C, sans condensation

Humidité relative de 5 à 85 % jusqu’à +40 °C, humidité relative de 5 à 45 % jusqu’à +70 °C, sans condensation

Altitude

Tous les composants

Jusqu'à 3 000 mètres

Jusqu'à 12 000 mètres

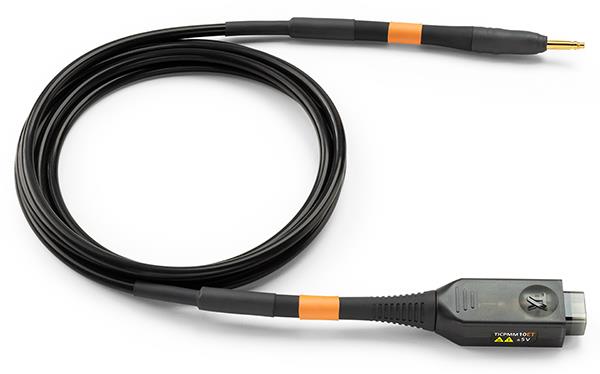

Les embouts pour températures extrêmes (ET) Tektronix offrent des mesures de courant précises dans des applications de test environnemental sur une plage de fonctionnement étendue de -40 °C à 125 °C.

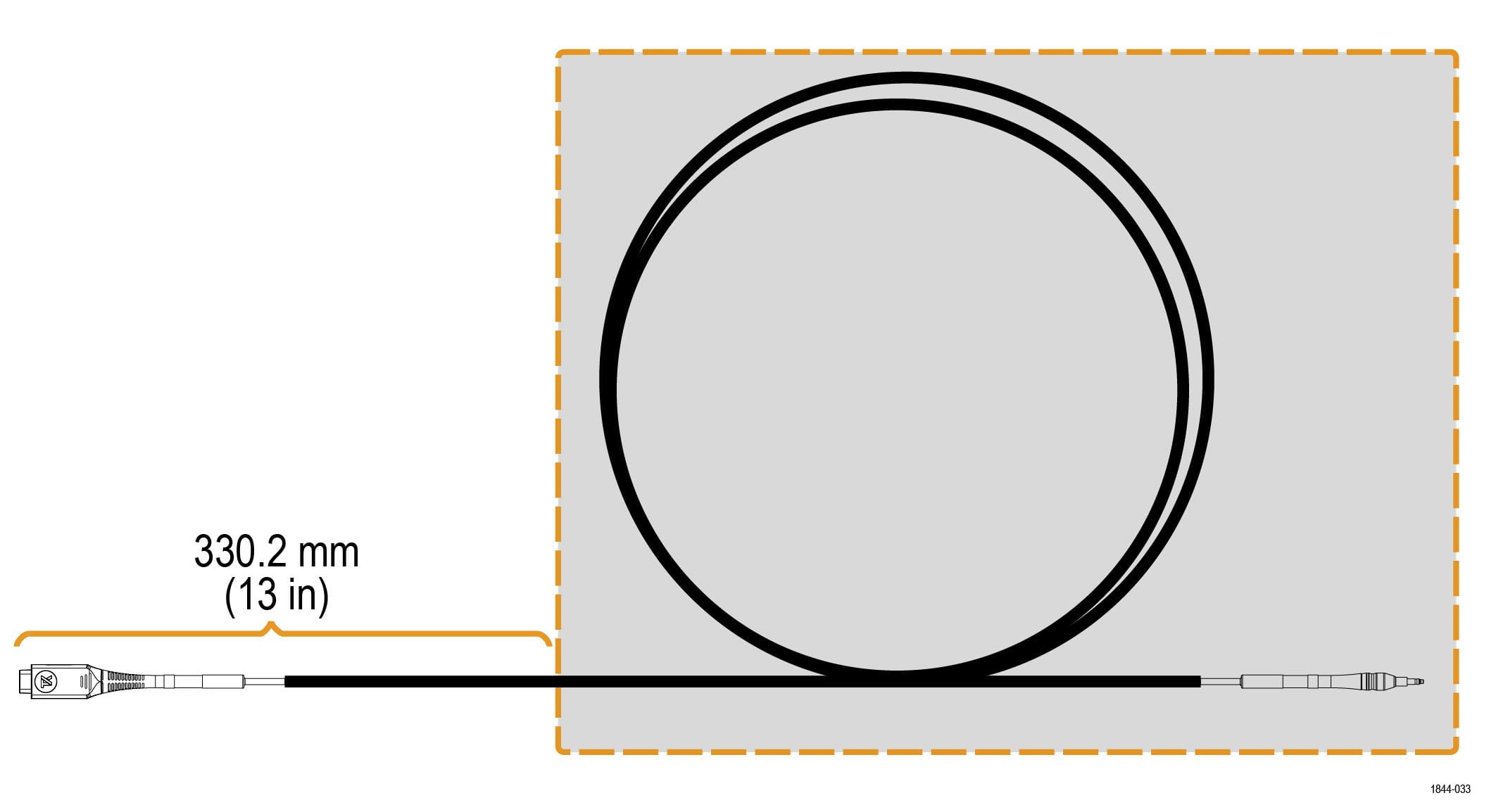

Dans l’illustration ci-dessous, la région grisée avec un contour en pointillé indique la zone de travail recommandée pour un fonctionnement à des températures extrêmes. Pour éviter qu’une fuite du port d’accès de la chambre climatique impacte la tête de sonde, cette zone de travail doit commencer à au moins 330,2 mm (13 pouces) de la tête de sonde.

Conformité réglementaire

EMC

Conforme à la directive EMC de l'Union européenne (marquage CE)

Sécurité

Conforme à la directive basse tension de l'Union européenne (marquage CE)

Conforme à l'ANSI/UL61010-1 (marquage CSA)

Conforme à l'ANSI/UL61010-2-030 (marquage CSA)

Certifiée conforme aux règles de sécurité CAN/CSA C22.2 Nº 61010-1 (marquage CSA)

Certifiée conforme aux règles de sécurité CAN/CSA C22.2 Nº 61010-2-030 (marquage CSA)

RoHS

Conforme aux restrictions de l'Union européenne concernant les substances dangereuses (marquage CE)

Informations de commande

Sélectionnez l'instrument adéquat et les options qui conviennent à vos besoins de mesure.

Présentation du modèle

Modèle

Description

TICP025

Sonde de courant isolée 250 MHz Tektronix

TICP050

Sonde de courant isolée 500 MHz Tektronix

TICP100

Sonde de courant isolée 1 GHz Tektronix

Accessoires standard

Le tableau suivant répertorie les accessoires livrés avec la sonde.

Accessoire

Description

Numéro de référence

Câble d’extrémité de sonde 1X avec connecteur MMCX

TICPMM1

Câble d’extrémité de sonde 10X avec connecteur MMCX

TICPMM10

Adaptateur pour extrémité SMA

TICPSMA

Atténuateur de mode commun en ferrite à pince ouverte

276-0905-XX

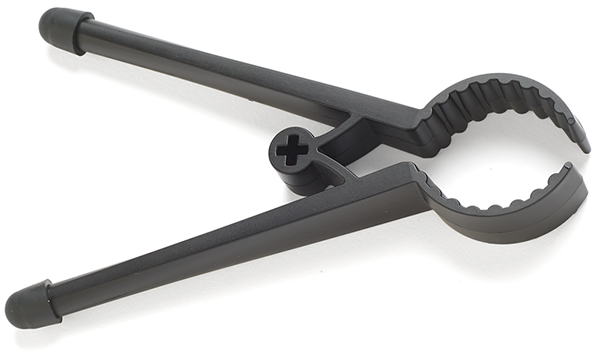

Un bipied sert à maintenant la sonde.

020-3210-XX

Adaptateur trépied pour les accessoires ¼ in - filetage 20 UNC.

103-0508-XX

Adaptateur pour extrémité de sonde. Permet d’adapter une extrémité IsoVu MMCX sur des broches carrées standard de 0,025" espacées de 0,100".

131-9717-XX

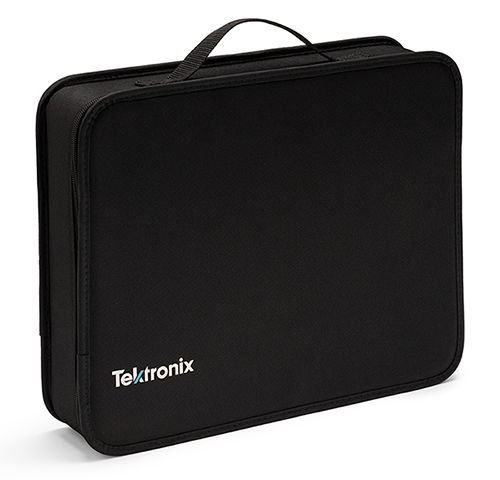

Etui de transport souple avec insert en mousse.

016-2147-XX

Accessoires recommandés

Le tableau suivant répertorie les accessoires disponibles en option.

Accessoire

Description

Numéro de référence

Embout de sonde 100X avec connecteur MMCX

TICPMM100

Shunt basse puissance TICP 5 mΩ

TICS0005 (Qté. 1)

TICS0005PK (Qté. 10)

Shunt basse puissance TICP 50 mΩ

TICS0050 (Qté. 1)

TICS0050PK (Qté. 10)

Shunt basse puissance TICP 500 mΩ

TICS0500 (Qté. 1)

TICS0500PK (Qté. 10)

Shunt basse puissance TICP 5 000 mΩ

TICS5000 (Qté. 1)

TICS5000PK (Qté. 10)

Câble TICP pour shunts

TICPTWCBL (Qté. 1)

TICPTWCBLPK (Qté. 5)

Embout pour températures extrêmes 1X avec connecteur MMCX

TICPMM1ET

Embout pour températures extrêmes 10X avec connecteur MMCX

TICPMM10ET

Embout pour températures extrêmes 100X avec connecteur MMCX

TICPMM100ET

Accessoire paire torsadée soudé

174-7492-XX

Adaptateur broche carrée vers MMCX, espacement de 0,062"

131-9677-XX

Cordon de pince MMCX vers IC

196-3546-XX

Cordon de pince broche carrée vers IC

196-3547-XX

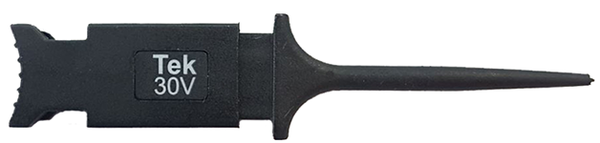

Pince MicroCKT

206-0569-XX

Oscilloscopes pris en charge

Les systèmes de mesure peuvent être utilisés avec les oscilloscopes Tektronix listés ci-dessous.

  • MSO Série 4, MSO Série 4 modèle B

  • MSO Série 5, MSO Série 5 modèle B, MSO LP Série 5

  • MSO Série 6, MSO Série 6 modèle B

Options d'étalonnage

Garantie standard

1 an

Opt. R3 - Service de réparation 3 ans (garantie comprise)

Opt. R5 - Service de réparation 5 ans (garantie comprise)

Opt. C3 - Service d'étalonnage 3 ans

Opt. C5 - Service d'étalonnage 5 ans

Opt. D1 - Rapport de données d'étalonnage

Opt. D3 - Rapport de données d´étalonnage 3 ans (avec option C3)

Opt. D5 - Rapport de données d´étalonnage 5 ans (avec option C5)

Option T3

Plan de protection totale de trois ans comprenant la réparation ou le remplacement des pièces en usure normale, les dommages accidentels et dus aux décharges électrostatiques et aux surcharges électriques, ainsi qu'une maintenance préventive. Temps de traitement de 5 jours et accès prioritaire à l'assistance clientèle

Option T5

Plan de protection totale de cinq ans comprenant la réparation ou le remplacement des pièces en usure normale, les dommages accidentels et dus aux décharges électrostatiques et aux surcharges électriques, ainsi qu'une maintenance préventive. Temps de traitement de 5 jours et accès prioritaire à l'assistance clientèle

Les sondes et accessoires ne sont pas couverts par la garantie de l’oscilloscope et les offres de maintenance. Voir la fiche technique de chaque sonde et accessoire pour connaître leur garantie et les conditions d'étalonnage.

Tektronix est certifié selon les normes ISO 9001:2015 et ISO 14001:2015.
