Isolierte IsoVu Stromtastköpfe

Datenblatt TICP100, TICP050, TICP025

Weitere Informationen

Online lesen:

alt
Datenblatt TICP100, TICP050, TICP025

Übersicht

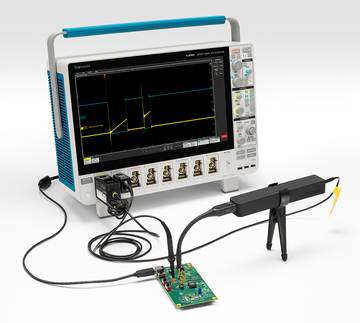

Isolierte TICP IsoVu™ Stromtastköpfe liefern eine außerordentliche Bandbreite, Rauschunterdrückung, Genauigkeit und Benutzerfreundlichkeit für Strommessungen.

Die vollständige galvanische Trennung vermeidet Brummschleifen und ermöglicht eine hohe Gleichtaktunterdrückung. In einer 1X-Konfiguration bietet der 50-Ω-Eingang der Tastköpfe ein extrem geringes Rauschen von weniger als 4,7 nV/√Hz und macht sie damit optimal für genaue Messungen an Nebenschlusswiderständen. Die Tastköpfe bieten eine breite Palette an Dämpfungsspitzen, die den Differenzspannungsbereich erweitern. Abhängig vom verwendeten Nebenschlusswiderstand eignen sich die Tastköpfe für Strommessungen von Mikroampere (µA) bei mobilen Geräten mit niedriger Leistung bis hin zu Hunderten von Ampère bei industriellen und Mobilitätssystemen.

Die wichtigsten Leistungsdaten und Merkmale

  • Galvanische Trennung zwischen Tastkopfspitze und Oszilloskop

  • Verfügbar in drei Bandbreiten: 1 GHz, 500 MHz und 250 MHz

  • Breite des Strommessbereichs ist durch den mit den Tastkopfspitzen 1X, 10X oder 100X verwendeten Nebenschlusswiderstand festgelegt

  • Rauschen <4,70 nV/√Hz (<21 μVRMS bei 20 MHz)

  • Bis zu 90 dB Gleichtaktunterdrückungsverhältnis (CMRR) bei 1 MHz

  • Maximale Gleichtaktspannung: 1800V; zur Verwendung in einer Umgebung mit Belastungsgrad 1; Transientenpegel nicht über 5kVSpitze

  • 1,5 % Genauigkeit der Gleichspannungs-Verstärkung

  • Kompatibel mit den MSO Geräten der Serien 4, 5 und 6, einschließlich der aktuellen Modelle B

  • Die Schnittstelle TekVPI™ ermöglicht Steuern und Konfigurieren des Tastkopfs an der Frontblende oder über die Programmierschnittstelle des Oszilloskops

  • Optionale Spitzen zur Messung von Strömen in Umweltkammern von -40 ºC bis +125 ºC

Hauptanwendungen

  • Nebenschlussmessungen

  • Halb-/Vollbrückenausführungen unter Einsatz von SiC oder GaN, FETs oder IGBTs

  • Doppelimpulsprüfung (DPT)

  • Messungen an Floating Gates

  • Entwicklung von Stromwandlern

  • Entwicklung von Schaltnetzteilen

  • Überwachung von Strömen im Dauerleistungs-, Ruhe- und Aufwachzustand

Spitzen erweitern Messbereiche, vermeiden Unannehmlichkeiten und reduzieren Rauschen

Isolierte IsoVu Tastköpfe sind bestens geeignet, um sowohl niedrige als auch hohe Stromstärken zu messen, die für Tastköpfe mit sensorbasierten Oszilloskoptastköpfen mit Klemmen eine Herausforderung darstellen oder gar nicht messbar sind. Mit drei verschiedenen Dämpfungsspitzen können Sie einen breiten Bereich an Stromstärken auf der Basis des Nebenschlusswiderstands und seiner Nennleistung messen.

Die Tastköpfe sind so ausgelegt, dass sie qualitativ hochwertige Stromstärkemessungen und gleichzeitig eine benutzerfreundliche Konnektivität bieten. Die Spitzen sind mit MMCX- und SMA-Steckverbindern ausgestattet, die eine ordnungsgemäße Erdung und Abschirmung gewährleisten. Das ist unabdingbar, um Rauschen und Brummschleifen zu vermeiden und genaue Strommessungen zu ermöglichen. Diese Spitzen ermöglichen eine direkte Verbindung zu den meisten im Handel verfügbaren Nebenschlusswiderständen. Sie können jedoch auch entsprechende Adapter verwenden, um die Spitzen mit den Nebenschlusswiderständen zu verbinden.

Die Tastkopfspitzen sind mit einer einzigartigen reversiblen IsoConnect™ Schnittstelle mit den Tastkopfgehäusen verbunden, die es Ihnen erlauben, die Spitzen einzurasten, ohne sich um die Ausrichtung zu kümmern. Die auf Flexibilität ausgelegten Tastkopfspitzen haben einen kleinen Biegeradius, der eine Verbindung an engen Stellen ermöglicht. Im Lieferumfang eines Standardtastkopfs befinden sich ein Adapter für Dreibeinstativ und ein Zweibeinstativ. Dadurch kann der Tastkopf einfach im Prüfaufbau platziert und positioniert werden.

Nebenschlussmessungen

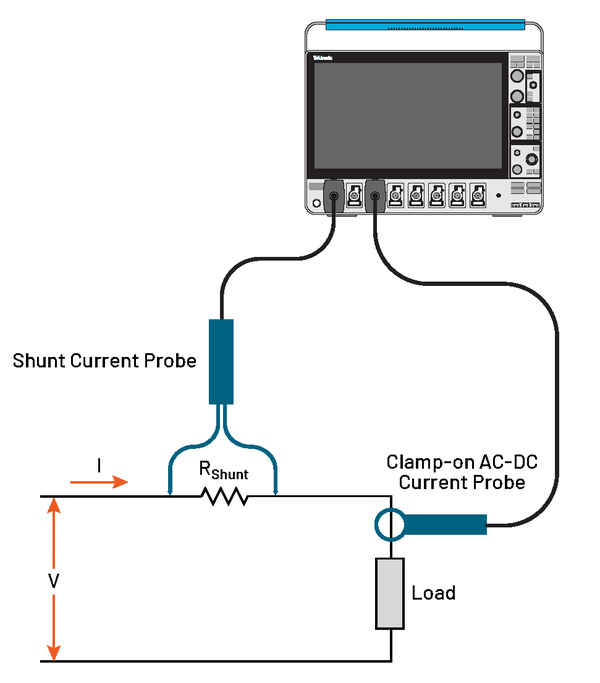

Es gibt zwei Methoden, um Stromstärken in Testsystemen zu messen. Bei der ersten Methode werden die Felder um die elektrischen Leiter gemessen und in Signale umgewandelt, die die Stromstärke repräsentieren. Diese Methode wird von den meisten Stromzangen oder Rogowskispulen verwendet. Bei der zweiten Methode werden die Strommessungen auf der Basis des Ohm’schen Gesetzes durchgeführt. Es ist möglich, die Stromstärke zu messen, indem der Spannungsabfall über einen genau bekannten Nebenschlusswiderstand gemessen wird. Diese Methode kommt bei den isolierten IsoVu Stromtastköpfen zum Einsatz.

Nebenschlusswiderstände oder Stromanzeigewiderstände (CVR) haben in der Regel eine breite Frequenzantwort, die es ermöglicht, sowohl Wechselströme als auch Gleichströme in einem breiten Frequenzspektrum genau zu messen. Dank ihrer kompakten Größe lassen sie sich leicht in bestehende Schaltungen mit geringem Platzangebot integrieren. Obwohl Nebenschlusswiderstände in die Leiterplatte integriert werden müssen und einen Spannungsabfall verursachen, bieten sie einige wichtige Vorteile gegenüber sensorbasierten Strommessungen, wie hohe Genauigkeit, minimale Verzerrung und Verursachung von nur niedrigen Störgrößen.

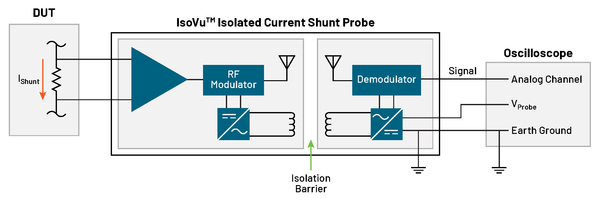

Die galvanische Trennung ermöglicht potenzialfreie Messungen und extrem geringes Rauschen

Isolierte IsoVu Stromtastköpfe ermöglichen Ihnen genauere dynamische Strommessungen mit Ihrem Oszilloskop außerhalb der üblichen Begrenzungen.

Anders als Transformator-, Rogowski- oder Halleffekt-Tastköpfe können Sie mit isolierten IsoVu Stromtastköpfen Messungen von Gleichspannungen bis hin zu Spannungen mit Hunderten von MHz durchführen, wenn Sie diese Tastköpfe in Kombination mit hochgenauen Nebenschlusswiderständen oder CVRs verwenden. Die vollständige galvanische Trennung der HF zwischen Tastkopfspitze und Oszilloskop verhindert Brummschleifen und trägt zu einer außergewöhnlichen Gleichtaktunterdrückung (CMRR) bis zu 90dB bei 1MHz bei, um Gleichtaktrauschen drastisch zu reduzieren. Geringe Dämpfung und niedrige Eingangsimpedanz (50 Ω) begrenzen das Rauschen auf weniger als 4,7nV/√Hz Rauschen (<150µV bei 1GHz) beim Messen niedriger Spannungen (±0,5V) an Nebenschlusswiderständen.

Testen über die Umgebungstemperatur hinaus mit Tastköpfen für extreme Temperaturen

Die Tastköpfe für extreme Temperaturen (ET) ermöglichen Strommessungen in einem großen Temperaturbereich von -40 °C bis +125 °C. Optionale Kabel mit einer Länge von 1,8 m (6 Fuß) bieten eine komfortable Konnektivität zwischen einem Prüfling, der sich in einer Temperaturkammer befindet, und einem Tektronix Oszilloskop mit einem isolierten Stromtastkopf außerhalb der Kammer. Sie sind in drei Dämpfungskonfigurationen verfügbar und bieten eine außergewöhnliche Bandbreite bis 700 MHz.

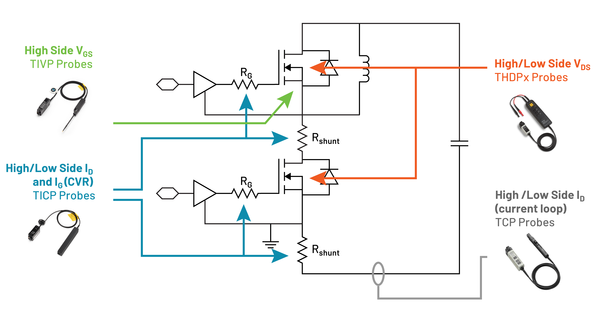

Messen von Stromstärken über eine sehr große Bandbreite in Hochleistungssystemen

Isolierte IsoVu Stromtastköpfe stellen die Bandbreite bereit, die Sie brauchen, um die schnellen Anstiegszeiten von Wide-Bandgap-Schaltelementen (WBG) erkennen zu können. Dies versetzt Sie in die Lage, dynamische Ströme in Hochleistungs-Leistungswandlern der Typen SiC und GaN genau zu messen. Diese Tastköpfe vervollständigen die Palette der bahnbrechenden galvanisch getrennten IsoVu Spannungstastköpfe und stellen einen ähnlichen Durchbruch bei Strommessungen mit galvanischer Trennung dar. Die galvanische Trennung vermeidet Brummschleifen und ermöglicht genaue Messungen von hohen Drainströmen (Ids).

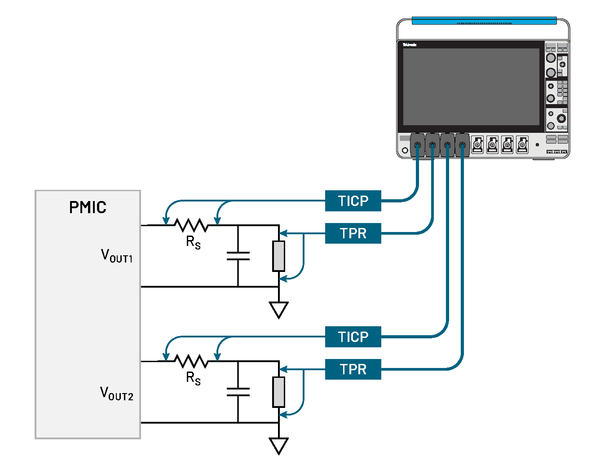

Messen kleiner Ströme in Systemen mit niedriger Leistung

Isolierte IsoVu Stromtastköpfe haben die erforderliche Bandbreite, um die Stromaufnahme bei bestimmten Systemaktivitäten und Wechseln vom Ruhemodus in aktive Modi zu messen. Die Architektur mit niedrigem Rauschen ist für die genaue Messung von niedrigen Strömen in den Nebenschlusswiderständen unabdingbar. Die Gleichtakt-Nennspannung dieser Tastköpfe ist höher als die der meisten Differenztastköpfe, was Nebenschlussmessungen an Stromschienen mit höheren Spannungen ermöglicht. Zusammen mit dem niedrigen Rauschen der MSO der Serie 6 bietet das Gesamtsystem ein Verhalten mit niedrigem Rauschen, das es möglich macht, Stromschienenströme effizient zu messen.

Messen von Strömen mit Breitband-Nebenanschlusswiderständen

Die meisten im Handel erhältlichen Nebenanschlusswiderstände werden mit niedrigen Bandbreiten von höchsten zweistelligen Megahertz-Werten betrieben. Jenseits dieses Bandbreitenbereichs machen sich parasitäre Induktivitätseffekte bemerkbar, welche die Strommessungen beeinflussen und die Nebenanschlusswiderstände für genaue Messungen weniger brauchbar machen.

Breitband-Nebenanschlusswiderstände für isolierte IsoVu™ Stromtastköpfe bieten branchenführende Strommessungen mit Bandbreiten von bis zu 250 MHz – mehr als das Fünffache der Bandbreite der meisten im Handel erhältlichen Nebenanschlusswiderstände – sowie ein sanftes Roll-off-Verhalten, eine hohe Gleichtaktunterdrückung und geringes Rauschen.

Neben der Frequenzkompensation sorgt auch die integrierte Temperaturkompensation für eine niedrige Verstärkung über den gesamten Betriebstemperaturbereich. Die Breitband-Nebenanschlusswiderstände schützen vor Spannungsspitzen und Überstrom. Integrierte Sicherungen, Funkenstrecken und Isolierung schützen gemeinsam Ihre Ausrüstung in anspruchsvollen Prüfbedingungen.

Diese intelligenten Plug-and-Play-Nebenanschlusswiderstände können für Strommessungen in Oszilloskope von Tektronix integriert werden und konfigurieren die Einheiten und die vertikale Skala automatisch, sodass die Messungen bei geringstmöglichem Rauschen durchgeführt werden. Sie werden über branchenübliche rechteckige Pin-Anschlüsse an den Prüfling angeschlossen.

Zusammen mit einem Oszilloskop von Tektronix, Software und isolierten Stromtastköpfen sorgen diese innovativen Breitband-Nebenanschlusswiderstände für eine präzise Erfassung von Standby- und Betriebsströmen in integrierten Systemen, Hochleistungsrechensystemen und allen Anwendungen, die präzise Strommessungen mit hoher Bandbreite erfordern.

Figure 1. Wideband shunt block diagram

Spezifikationen

Alle Spezifikationen sind typisch und gelten für alle Modelle, falls nicht anders angegeben.

Übersicht über Tastköpfe und Spitzen

Isolierte IsoVu Stromtastköpfe

Merkmal

TICP100

TICP050

TICP025

Bandbreite

1 GHz

500 MHz

250 MHz

Anstiegszeit

400 ps

700 ps

1,4 ns

DC-Verstärkungsgenauigkeit

±1,5 %

Maximale Gleichtaktspannung

1800 V; zur Verwendung in einer Umgebung mit Belastungsgrad 1; max. mit Transientenpegel nicht über 5 kVSpitze

1300 V; Belastungsgrad 2; max. mit Transientenpegel nicht über 5 kVSpitze

600 V für CAT III; Belastungsgrad 2

1000 V für CAT II; Belastungsgrad 2

Effektivwert spektrale Rauschdichte

4,70 nV/√Hz (<21 μVRMS bei 20 MHz)

Länge des Tastkopfkabels

2 Meter

Übersicht über die TICS-Breitband-Shunts

Merkmal

TICS0005

TICS0050

TICS0500

TICS5000

Widerstand

5 mΩ

50 mΩ

500 mΩ

5 Ω

Bandbreite

250 MHz

250 MHz

250 MHz

250 MHz

Anstiegszeit

1,6 ns

1,6 ns

1,6 ns

1,6 ns

Maximalwert des Impulsstroms (reduziert sich basierend auf der Impulsbreite des Stroms. Siehe Diagramm der gepulsten Stromkurve.)

200 A

20 A

2 A

200 mA

Maximaler Strom (A DC)

12 A

4,5 A

1,4 A

200 mA

Minimaler Strom (A) entspricht dem zweifachen Rauschuntergrund bei voller Bandbreite

30 mA

3 mA

300 μA

30 μA

Grundrauschen (A RMS) bei voller Bandbreite

15 mA

1,5 mA

150 μA

15 μA

Dynamikumfang

±100 A

±10 A

±1 A

±0,1 A

Leistungsaufnahme

0,69W

1,0W

DC-Verstärkungsgenauigkeit

< 2 %

Einfügungsinduktivität

2 nH bis 3 nH für rechteckige Pin-Anschlüsse mit Brücke

4 nH bis 5 nH für rechteckige Pin-Anschlüsse mit Nebenanschlusswiderstand

9 nH bis 10 nH für Twisted-Pair-Zubehör mit Nebenanschlusswiderstand

Länge des Twin-Ax-Kabels

229 mm (9 Zoll)

Die integrierten Sicherungen haben eine maximale unterbrechbare Nennspannung von 400 V. Oberhalb dieser Spannung kann das offene Sicherungselement durchschlagen, sodass der Strom weiter fließt.

Eingangsspannungsbereich, Eingangsimpedanz

Differenzeingangsspannungsbereich + Offset-Bereich darf Folgendes nicht überschreiten: Maximale messbare Eingangsspannung. Beispiel: Im ±0,5-V-Bereich von TICPSMA ist der Offset auf ±0,15 V begrenzt.

Tastkopfspitzen

Differentieller Eingangsbereich

Offset-Bereich

Maximale messbare Eingangsspannung (Vs)

Maximale zerstörungsfreie Differenzspannung

Eingangsimpedanz

TICPSMA

±0,5 V

±0,5 V

0,65 V

±3 V; 3 VRMS

50 Ω || n/z

TICPMM1/TICPMM1ET

±0,5 V

±0,5 V

0,65 V

±3 V; 3 VRMS

50 Ω || n/z

TICPMM10/TICPMM10ET

±5 V

±5 V

6,5 V

±15 V; 15 VRMS

500 Ω || <3 pF

TICPMM100/TICPMM100ET

±50 V

±50 V

50 V

±60 V; 60 VRMS

5000 Ω || <3 pF

Der vollständige Offset von ±0,5 V ist im ±0,125-V-Bereich des isolierten IsoVu Stromtastkopfs verfügbar.

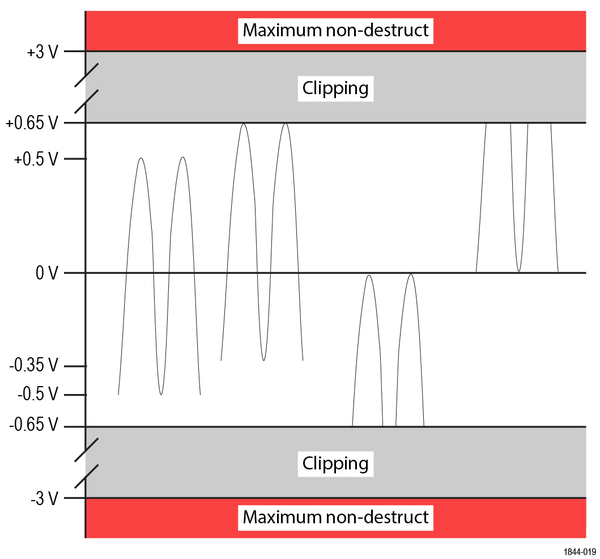

Figure 1. Differential input voltage range

Rauschuntergrund (A eff)

Rauschuntergrund des isolierten IsoVu Stromtastkopfs (A eff)

Auswahl des Nebenschlusswiderstands

20 MHz

250 MHz

1 GHz

50 Ω TICP als Nebenschlusswiderstand

420 nA

1,5 μA

3,0 μA

5 Ω Nebenschlusswiderstand

4,2 μA

14,9 μA

29,7 μA

1 Ω Nebenschlusswiderstand

21 μA

74,3 μA

149 μA

500 mΩ Nebenschlusswiderstand

42 μA

149 μA

297 μA

50 mΩ Nebenschlusswiderstand

420 μA

1,5 mA

3,0 mA

5 mΩ Nebenschlusswiderstand

4,2 mA

14,9 mA

29,7 mA

500 μΩ Nebenschlusswiderstand

42 mA

149 mA

297 mA

50 μΩ Nebenschlusswiderstand

420 mA

1,5 A

3,0 A

15 μΩ Nebenschlusswiderstand

1,4 A

5,0 A

9,9 A

Grundrauschen des Breitband-Shunts (A eff)

Auswahl des Nebenschlusswiderstands

20 MHz

120 MHz

250 MHz

5 Ω (TICS5000)

4,2 μA

10 μA

15 μA

500 mΩ (TICS0500)

42 μA

100 μA

150 μA

50 mΩ (TICS0050)

420 μA

1,0 mA

1,5 mA

5 mΩ (TICS0005)

4,2 mA

10 mA

15 mA

Das Grundrauschen des Breitband-Shunts ist abhängig vom TICP-Eingangsbereich, der Bandbreite und dem Shunt-Wert. Die obenstehenden Zahlen wurden mit TICP im Bereich von ±20 mV berechnet.

Maximal messbarer Strom

Maximum hängt von der Leistungsaufnahme des Nebenschlusswiderstands ab.

Der maximale vom isolierten IsoVu Stromtastkopf messbare Strom

Auswahl des Nebenschlusswiderstands

TICPMM1

TICPSMA

TICPMM10

TICPMM100

50 Ω TICP als Nebenschlusswiderstand

13 mA

-

-

5 Ω Nebenschlusswiderstand

130 mA

1,3 A

10 A

1 Ω Nebenschlusswiderstand

650 mA

6.5 A

50 A

500 mΩ Nebenschlusswiderstand

1,3 A

13 A

100 A

50 mΩ Nebenschlusswiderstand

13 A

130 A

1,0 kA

5 mΩ Nebenschlusswiderstand

130 A

1,3 kA

10 kA

500 μΩ Nebenschlusswiderstand

1,3 kA

13 kA

100 kA

50 μΩ Nebenschlusswiderstand

13 kA

130 kA

1.000 kA

15 μΩ Nebenschlusswiderstand

43,3 kA

433,3 kA

3.300 kA

Maximalwert des messbaren Stroms über Breitband-Shunts

Auswahl des Nebenschlusswiderstands

10 μs

1 ms

100 ms

1 s

100 s

5 Ω (TICS5000)

0,2 A

0,2 A

0,2 A

0,2 A

0,2 A

500 mΩ (TICS0500)

2 A

2 A

2 A

1,8 A

1,5 A

50 mΩ (TICS0050)

20 A

20 A

7,6 A

5,7 A

4,6 A

5 mΩ (TICS0005)

195 A

63 A

23 A

16 A

12 A

Reduziert auf Basis der Impulsbreite des Stroms. Die Werte der Impulsbreitendauer basieren auf einem Rechtecksignal als Eingang. Bei einem Dreiecksignal als Eingang (wie bei einer Doppelimpulsprüfung) kann die maximale Impulsbreite mit 3,5 multipliziert werden. Beispielsweise kann bei einer Doppelimpulsprüfung mit einem Spitzenwert von 20A TICS mit 50mΩ einer Rampe von 3,5ms standhalten. Der Impuls eines Rechtecksignals von 20A könnte nur 1ms gehalten werden.

Tastkopfbereiche

Die Werte gelten für die Spitzen TICPSMA und TICPMM1. Für die Spitzen 10X bzw. 100X sind die Werte mit 10 bzw. 100 zu multiplizieren.

Eingangsbereich

Offset-Bereich

Effektivwert spektrale Rauschdichte (VRMS)

Rauschuntergrund bei 20 MHz (VRMS)

±0,5 V

±0,15 V

22,9 nV/√Hz

102,5 µVRMS

±0,35 V

±0,30 V

17,4 nV/√Hz

77,8 µVRMS

±0,25 V

±0,40 V

15,0 nV/√Hz

67,2 µVRMS

±0,175 V

±0,475 V

9,5 nV/√Hz

42,4 µVRMS

±0,125 V

±0,5 V

8,7 nV/√Hz

38,9 µVRMS

±0,09 V

±0,5 V

6,3 nV/√Hz

28,3 µVRMS

±0,065 V

±0,5 V

5,5 nV/√Hz

24,7 µVRMS

±0,045 V

±0,5 V

4,7 nV/√Hz

21,2 µVRMS

±0,03 V

±0,5 V

4,7 nV/√Hz

21,2 µVRMS

±0,02 V

±0,5 V

4,7 nV/√Hz

21,2 µVRMS

Breitband-Nebenanschlusswiderstände CMRR

Sensorspitzenkabel

DC

1 MHz

100 MHz

250 MHz

5 Ω (TICS5000)

120 dB

105 dB

52 dB

40 dB

500 mΩ (TICS0500)

120 dB

105 dB

67 dB

55 dB

50 mΩ (TICS0050)

120 dB

110 dB

80 dB

70 dB

5 mΩ (TICS0005)

120 dB

110 dB

90 dB

82 dB

Figure 1. IsoVu isolated current probes frequency response

Figure 2. IsoVu isolated current probes common mode rejection ratio (CMRR)

Figure 3. Wideband shunts frequency response

Figure 4. Wideband shunts CMRR

Figure 5. Wideband shunts square-wave pulse current derating curve

Die Werte der Impulsbreitendauer basieren auf einem Rechtecksignal als Eingang. Bei einem Dreiecksignal als Eingang (wie bei einer Doppelimpulsprüfung) kann die maximale Impulsbreite mit 3,5 multipliziert werden. Beispielsweise kann bei einer Doppelimpulsprüfung mit einem Spitzenwert von 20 A TICS mit 50 mΩ einer Rampe von 3,5 ms standhalten. Der Impuls eines Rechtecksignals von 20 A könnte nur 1 ms gehalten werden.

Berechnung der Reduzierung des Impulsstroms von Breitband-Nebenanschlusswiderständen

Berechnen Sie die maximale Stromstärke für einen Rechteckstromimpuls der Breite t mit der folgenden Gleichung:

Für einen isolierten Impuls oder eine Rampe (effektives Tastverhältnis gleich null):

Bei wiederholtem Betrieb mit dem Tastverhältnis 0 < D ≤ 1 wird Pmax entsprechend der folgenden Formel für die Reduzierung des Tastverhältnisses weiter reduziert:

Die Koeffizienten Pd und C sind entsprechend der Umgebungstemperatur und dem Modell des Nebenschlusswiderstands in der folgenden Tabelle aufgeführt.

Nebenschlusswiderstand

25 °C

85 °C

C

Pd

C

Pd

5 mΩ

0,6

0,69

0,31

0,36

50 mΩ

0,6

1.0

0,31

0,52

500 mΩ

0,6

1.0

0,31

0,52

5 Ω

0,6

1.0

0,31

0,52

Beispiel

Eine Doppelimpulsprüfung mit Impulsfolge mit 5 Impulsen beginnt bei 0A mit einer Rampe über einen Zeitraum von 100μs. Obwohl es kurze AUS-Phasen zwischen den Impulsen gibt, ist es üblicher, die Impulsbreite unter der Annahme zu berechnen, dass diese Phasen nicht existieren, und die Rampe als durchgehendes Signal zu modellieren. Darüber hinaus wird der Skalierungsfaktor von 3,5 auf t angewendet, da die Doppelimpulsprüfung eine Signalform mit Rampe ist.

Die Berechnung oben zeigt, dass TICS0005 mit 5mΩ eine Rampe von 150A übersteht, die weniger als 100μs andauert.

Figure 6. Extreme temperature tip frequency response

Figure 7. Extreme temperature tip CMRR

Anwendungsbeispiele

Anwendungsbeispiele für Wide Bandgap (WBG) und PMIC-Leistungsintegrität.

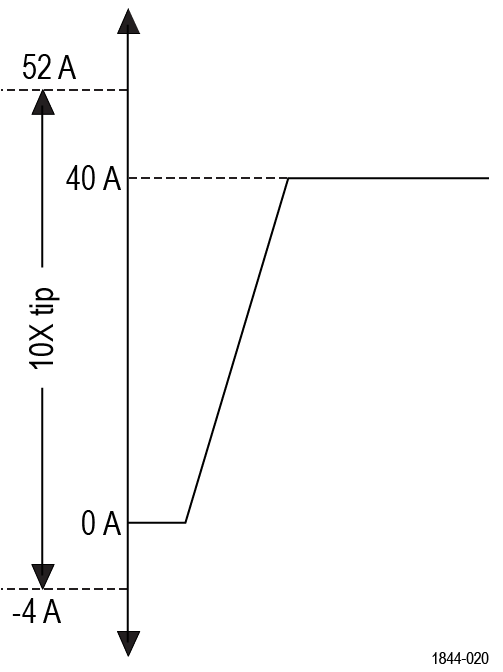

Beispiel für WBG (800 V, 40 A typisch; 0,125 Ω Nebenschlusswiderstand)

In einem 800V SiC- Kreis, der mit 40 A schaltet, erzeugt ein Shunt von 125 mΩ ein Signal von 5V. Um dies mit dem isolierten IsoVu Stromtastkopf zu messen, muss die 10X-Spitze verwendet werden. Im Bereich von ±3,5V wird ein Offset von 24A angelegt.

Der messbare Strombereich reicht von 52 A bis -4 A. Bei diesen Einstellungen beträgt der Effektivwert des Rauschuntergrunds bei einer Bandbreite von 250 MHz 2,2 mA eff.

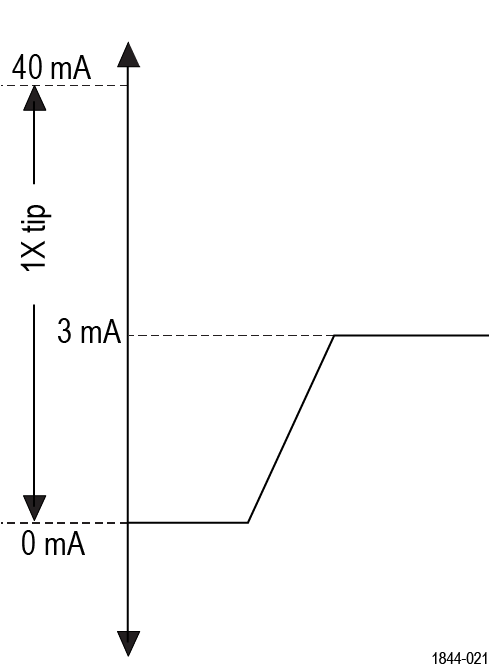

PMIC-Leistungsintegrität (48 V, 3 mA typisch; 1 Ω Nebenschlusswiderstand)

Auf einem 48V-PMIC-Bus erzeugt ein Standby-Strom von 3mA ein Signal von 3 mV an einem Shunt von 1 Ω. Verwenden Sie die 1X-Spitze im empfindlichsten Bereich von ±20mV, wenden Sie einen Offset an, um den Strom von 3mA anzuzeigen, und erfassen Sie Transienten von 0 A bis 40mA mit einem Effektivwert Grundrauschen von 21,2µA

Umgebungsvoraussetzungen

Merkmal

Komponente

In Betrieb

Nicht in Betrieb

Temperatur Kompensationsmodul, Tastkopf und SMA-Spitzen-Adapter

0 °C bis +50 °C

-20 °C bis +70 °C

Standardtemperatur der Spitze

TICPMM1, TICPMM10, TICPMM100, TICS0005, TICS0050, TICS0500, TICS5000, TICPTWCBL

-40 °C bis +85 °C

-40 °C bis +85 °C

Temperatur Tastkopfspitzen für extreme Temperaturen (ET)

TICPMM1ET, TICPMM10ET, TICPMM100ET

-40 °C bis +125 °C

-40 °C bis +125 °C; Lagertemperatur -40 °C bis +85 °C

Luftfeuchtigkeit

Alle Komponenten

5 % bis 85 % relative Luftfeuchtigkeit bis zu +40 °C, 5 % bis 45 % relative Luftfeuchtigkeit bis zu +50 °C, nicht kondensierend

5 % bis 85 % relative Luftfeuchtigkeit bis zu +40 °C, 5 % bis 45 % relative Luftfeuchtigkeit bis zu +70 °C, nicht kondensierend

Höhe über NN

Alle Komponenten

Bis 3.000 Meter

Bis 12.000 Meter

Die Extremtemperaturspitzen (ET) von Tektronix sorgen für präzise Strommessungen bei Prüfungen in einem erweiterten Betriebsbereich von -40 °C bis +125 °C.

In der Abbildung unten zeigt der schattierte Bereich innerhalb der gestrichelten Begrenzung die empfohlene Arbeitszone für den Betrieb unter extremen Temperaturen. Um zu verhindern, dass Lecks an den Zugangsöffnungen der Umweltkammer den Tastkopf beeinträchtigen, muss dieser Arbeitsbereich mindestens 330,2 mm (13 Zoll) vom Tastkopf entfernt beginnen.

Einhaltung gesetzlicher Vorschriften

EMV

Konform mit der EMV-Richtlinie der EU (CE-Kennzeichen)

Sicherheit

Konform mit der Niederspannungsrichtlinie der EU (CE-Kennzeichen)

Konform mit ANSI/UL61010-1 (CSA-Kennzeichen)

Konform mit ANSI/UL61010-2-030 (CSA-Kennzeichen)

Zertifiziert nach CAN/CSA C22.2 Nr. 61010-1 (CSA-Kennzeichen)

Zertifiziert nach CAN/CSA C22.2 Nr. 61010-2-030 (CSA-Kennzeichen)

RoHS

Konform mit der EU-Richtlinie zur Begrenzung der Verwendung gefährlicher Stoffe (CE-Kennzeichen)

Bestellinformationen

Wählen Sie die passenden Geräte und Optionen für Ihren Bedarf an Messungen aus.

Modellübersicht

Modell

Beschreibung

TICP025

Galvanisch getrennter Stromtastkopf Tektronix 250 MHz

TICP050

Galvanisch getrennter Stromtastkopf Tektronix 500 MHz

TICP100

Galvanisch getrennter Stromtastkopf Tektronix 1 GHz

Standardzubehör

In der folgenden Tabelle ist das mit dem Tastkopf gelieferte Standardzubehör aufgelistet.

Zubehör

Beschreibung

Teilenummer

Sensorspitzenkabel 1X mit Anschluss MMCX

TICPMM1

Sensorspitzenkabel 10X mit Anschluss MMCX

TICPMM10

Spitzenadapter SMA

TICPSMA

Ferritgleichtaktdrossel zum Klemmen

276-0905-XX

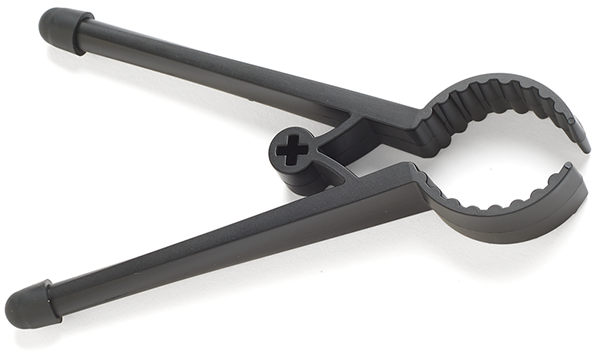

Das Zweibeinstativ wird verwendet, um den Tastkopf zu halten.

020-3210-XX

Dreibeinstativadapter für Zubehör mit Gewinden von ¼ Zoll bis 20 UNC.

103-0508-XX

Tastkopfspitzen-Adapter. Anpassung einer Spitze MMCX IsoVu an standardmäßige rechteckige 0,025" Pin-Anschlüsse mit 0,100"-Raster.

131-9717-XX

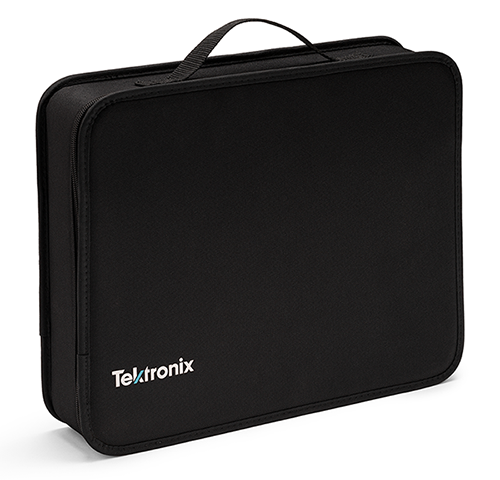

Gepolsterte Tragetasche mit Schaumstoffeinlage.

016-2147-XX

Empfohlenes Zubehör

In der folgenden Tabelle ist das optionale Zubehör aufgeführt.

Zubehör

Beschreibung

Teilenummer

Tastkopfspitze 100X mit Anschluss MMCX

TICPMM100

TICP 5 mΩ Shunt mit geringer Leistung

TICS0005 (Anz. 1)

TICS0005PK (Anz. 10)

TICP 50 mΩ Shunt mit geringer Leistung

TICS0050 (Anz. 1)

TICS0050PK (Anz. 10)

TICP 500 mΩ Shunt mit geringer Leistung

TICS0500 (Anz. 1)

TICS0500PK (Anz. 10)

TICP 5000 mΩ (5 Ω) Shunt mit geringer Leistung

TICS5000 (Anz. 1)

TICS5000PK (Anz. 10)

TICP-Kabel für Shunts

TICPTWCBL (Anz. 1)

TICPTWCBLPK (Anz. 5)

1X-Extremtemperaturspitze mit MMCX-Anschluss

TICPMM1ET

10X-Extremtemperaturspitze mit MMCX-Anschluss

TICPMM10ET

100X-Extremtemperaturspitze mit MMCX-Anschluss

TICPMM100ET

Twisted-Pair-Zubehör zum Einlöten

174-7492-XX

Rechteckiger Pin-Anschluss an MMCX-Adapter, 0,062"-Raster

131-9677-XX

Kabel, MMCX zu IC-Grabber

196-3546-XX

Kabel, rechteckiger Pin-Anschluss zu IC-Grabber

196-3547-XX

MicroCKT-Anschlussklemmen

206-0569-XX

Unterstützte Oszilloskope

Die Messsysteme können mit den folgenden Tektonix-Oszilloskopen verwendet werden.

  • MSO Serie 4, MSO Serie 4 B

  • MSO Serie 5, MSO Serie 5 B, MSO LP Serie 5

  • MSO Serie 6, MSO Serie 6 B

Serviceoptionen

Standardgarantie

1 Jahr

Opt. R3 – Reparaturdienst für 3 Jahre (einschließlich Garantie)

Opt. R5 – Reparaturdienst für 5 Jahre (einschließlich Garantie)

Opt. C3 – Kalibrierungsdienst für 3 Jahre

Opt. C5 – Kalibrierungsdienst für 5 Jahre

Opt. D1 – Kalibrierdatenbericht

Opt. D3 – Kalibrierdatenbericht für 3 Jahre (mit opt. C3).

Opt. D5 – Kalibrierdatenbericht für 5 Jahre (mit opt. C5)

Opt. T3

Dreijähriger Vollschutzplan umfasst die Reparatur bzw. den Ersatz des jeweiligen Geräts aufgrund von Abnutzungserscheinungen, Unfallschäden und Schäden durch elektrostatische Entladung oder elektrische Überlastung sowie die Instandhaltung. Bearbeitungszeit innerhalb von 5 Tagen und privilegierter Zugang zum Kundendienst

Opt. T5

Fünfjähriger Vollschutzplan umfasst die Reparatur bzw. den Ersatz des jeweiligen Geräts aufgrund von Abnutzungserscheinungen, Unfallschäden und Schäden durch elektrostatische Entladung oder elektrische Überlastung sowie die Instandhaltung. Bearbeitungszeit innerhalb von 5 Tagen und privilegierter Zugang zum Kundendienst

Die Garantie und Serviceleistungen für das Oszilloskop erstrecken sich nicht auf Tastköpfe und Zubehör. Die jeweiligen Garantie- und Kalibrierungsbedingungen finden Sie im Datenblatt für die betreffenden Tastköpfe und Zubehörmodelle.

Tektronix ist nach ISO 9001:2015 und ISO 14001:2015 registriert.
