AFG31000シリーズ任意波形/ファンクション・ジェネレータ

InstaView™テクノロジを搭載したAFG31000シリーズは、波形生成アプリケーション、テクトロニクス独自のリアルタイム波形モニタリング機能、最新のユーザ・インタフェースを備えた高性能AFGです。

基本価格
US $2,930 +
周波数帯域

最高
250MHz

サンプル・レート

最高
2GS/s

レコード長(ポイント)

16Mポイント/ch(標準)
128Mポイント/ch(オプション)

垂直分解能

14ビット

InstaView™を実際にご覧ください。

DUTの波形を直接検証

テクトロニクス独自のInstaView™テクノロジにより、被測定デバイス(DUT)における実際の波形をAFGで表示できます。オシロスコープやプローブなど、他の機器を用意する必要がないため、テスト時間を短縮できるだけでなく、テスト結果におけるインピーダンス不一致の心配がありません。

InstaViewテクノロジーの詳細を見る

ダブル・パルス・テストを迅速に

AFG31000シリーズは、ダブル・パルス・テスト・ソフトウェアを内蔵した、初のファンクション・ジェネレータです。タッチスクリーン・ディスプレイ上でさまざまなパルス幅(20ns~150μs)を持つ2つの波形を簡単に直接生成できます。外部PCアプリケーションや手動プログラミングは一切必要ありません。

MOSFETやIGBTなどのパワー・デバイスのスイッチング・パラメータを測定し、動的特性を評価できます。

ダブル・パルス・テスト・ソフトウェアのダウンロード

ダブル・パルス・テストの詳細を見る

ダブル・パルス・テストのアプリケーション・ノートをダウンロード

ダブル・パルス・テストのセットアップと実行を動画で見る

3つのステップで波形シーケンスを簡単にプログラムできます。 実際にご覧ください。

優れた信号忠実度を実現するアドバンス・モード

標準で最大16Mポイント/chの波形メモリを備えており、連続モードで長い波形も正確に生成できます。可変サンプリング・クロック技術により、波形データを取りこぼす心配もありません。アップグレードによって、より高い要件のテストにも対応できるため、複雑な波形も従来のAWGの10分の1のコストで生成/プログラムできます。

オプションのアップグレードでは以下の機能を追加できます。

  • 波形メモリをチャンネルあたり128Mポイントに拡張(Opt. MEM)
  • シーケンス/トリガ/ゲート・モード(Opt. SEQ):最大25のエントリと分岐、繰返し、待機、ジャンプ、GoTo、外部トリガ、マニュアル・トリガ、時間トリガといった豊富な設定に加え、SCPIコマンドもサポートしており、複雑で柔軟なタイミングを持つ長い波形の生成が可能

任意波形生成の簡略化

任意波形編集ツールのArbBuilderを内蔵しており、任意波形の生成、編集、転送に必要なすべての機能を利用できるため、PCを接続したりファイルを転送する必要がありません。振幅、オフセットのデータは波形に保存されているため、正規化された任意波形データを読み込んだ後に、設定を調整する必要がありません。

ArbBuilder™を使用すれば、どのような波形も簡単に生成できます。実際にご覧ください。

「優れた機能を備えたこのAFGを使用すれば、セットアップやテストの時間を通常の半分まで短縮できます」

- ジョン・ムーア、エンジニアリング・マネージャ、TZ Medical社

洗練されたユーザ・インタフェース

大型タッチスクリーンを装備したAFGなら、操作方法も短時間で習得でき、効率的に作業を行えます。スマート・デバイスを思わせる9型スクリーンは、ピンチ/ズーム/スクロール操作に対応しており、簡略化されたメニューを使用して簡単に設定項目やパラメータを特定できます。頻繁に使用する項目では、ショートカットも利用できます。

2台のAFG31000シリーズを同期させることができます。

多チャンネル対応

DUTのテストに2チャンネル以上の波形を使用する必要がある場合、マルチシンク機能を使用することで2台以上を同期させることができます。オンスクリーン・ウィザードを使用すれば、ケーブルの接続から設定まで、わずか3分ほどで必要な手順がすべて完了します。

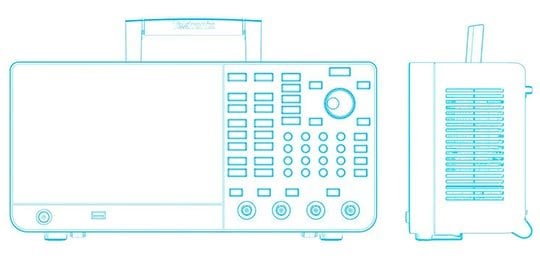

数値に裏付けられた高性能

  • 1または2チャンネルの機種
  • 出力振幅レンジ:1mVp-p~10Vp-p(50Ω負荷)
  • ベーシック(AFG)モード
    • 25MHz、50MHz、100MHz、150MHz、250MHzの正弦波
    • サンプル・レート:250MS/s、500MS/s、1GS/s、2GS/s
    • 垂直分解能: 14ビット
    • 動作モード:連続、変調、スイープ、バースト
    • 任意波形メモリ:128kポイント/ch
  • アドバンス・モード
    • 連続モードとオプションのシーケンス/トリガ/ゲート・モード
    • 任意波形メモリ:16Mポイント/ch(オプションで128Mポイント)
    • シーケンス・モード:最大256ステップ、ループ/ジャンプ/イベント待機
    • 可変サンプル・クロック:1µS/s~2GS/s
    • 最小波形長:168ポイント(最小単位は1ポイント)

ジッタの比較:AFG31000シリーズ(上の波形)と旧機種のAFG(下の波形)

ノイズ/ジッタが10分の1に低下

低ノイズ・フロア、出力振幅は1mVppと、旧世代機種の10倍以上のノイズ/ジッタ性能を備えているため、確実で優れた信頼性の高いテストが可能になります。

オンラインによるアップグレード

ソフトウェアベースのアーキテクチャの採用により、AFG31000シリーズをWebサイトから直接アップグレードしていただけます。新しいオプションも用意されており、ニーズの変化にも対応できます。

現在利用可能なオプション:

  • 帯域アップグレード
  • メモリ長のアップグレード
  • 波形シーケンシングのアップグレード
型名 アナログ・チャンネル数 出力周波数 レコード長(ポイント) サンプル・レート 垂直軸分解能 価格 Configure And Quote
AFG31021

1

25MHz

16Mポイント/ch

250MS/s

14ビット

US $2,930 構成と見積り
AFG31051

1

50MHz

16Mポイント/ch

500MS/s

14ビット

US $3,210 構成と見積り
AFG31022

2

25MHz

16Mポイント/ch

250MS/s

14ビット

US $4,580 構成と見積り
AFG31052

2

50MHz

16Mポイント/ch

500MS/s

14ビット

US $5,100 構成と見積り
AFG31101

1

100MHz

16Mポイント/ch

1GS/s

14ビット

US $5,800 構成と見積り
AFG31151

1

150MHz

16Mポイント/ch

2GS/s

14ビット

US $6,920 構成と見積り
AFG31102

2

100MHz

16Mポイント/ch

1GS/s

14ビット

US $8,230 構成と見積り
AFG31152

2

150MHz

16Mポイント/ch

2GS/s

14ビット

US $9,830 構成と見積り
AFG31251

1

250MHz

16Mポイント/ch

2GS/s

14ビット

US $12,800 構成と見積り
AFG31252

2

250MHz

16Mポイント/ch

2GS/s

14ビット

US $19,400 構成と見積り
型名 アナログ・チャンネル数 出力周波数 レコード長(ポイント) サンプル・レート 垂直軸分解能 価格 Configure And Quote
AFG31021

1

25MHz

16Mポイント/ch

250MS/s

14ビット

US $2,930 構成と見積り
AFG31051

1

50MHz

16Mポイント/ch

500MS/s

14ビット

US $3,210 構成と見積り
AFG31022

2

25MHz

16Mポイント/ch

250MS/s

14ビット

US $4,580 構成と見積り
AFG31052

2

50MHz

16Mポイント/ch

500MS/s

14ビット

US $5,100 構成と見積り
AFG31101

1

100MHz

16Mポイント/ch

1GS/s

14ビット

US $5,800 構成と見積り
AFG31151

1

150MHz

16Mポイント/ch

2GS/s

14ビット

US $6,920 構成と見積り
AFG31102

2

100MHz

16Mポイント/ch

1GS/s

14ビット

US $8,230 構成と見積り
AFG31152

2

150MHz

16Mポイント/ch

2GS/s

14ビット

US $9,830 構成と見積り
AFG31251

1

250MHz

16Mポイント/ch

2GS/s

14ビット

US $12,800 構成と見積り
AFG31252

2

250MHz

16Mポイント/ch

2GS/s

14ビット

US $19,400 構成と見積り

アナログ回路の特性評価

アナログの世界へようこそ。すべての物理量はアナログ信号として取込まれ、表現されます。そのため、増幅器、フィルタ、コンバータといったアナログ回路の性能を評価する必要があります。

  • InstaView™テクノロジにより、インピーダンス不整合によってDUTに追加される波形の不確実さを解消
  • 周波数レンジ:25MHz~250MHz
  • 優れた信号忠実度により、外部フィルタやアッテネータが不要
  • 優れた周波数アジリティと正弦波フラットネスにより、周波数応答試験も容易に実施可能

現実の信号再生

自動車から医療機器、家電に至るまで、現在普及しているほとんどの電子機器にはセンサが使用されています。 AFGで波形を取込み、再現することでトラブルシューティングや検証を行うのは、従来は非常に困難が伴う作業でした。

  • ArbBuilderは当社オシロスコープで保存したcsvフォーマットの波形のインポートが可能
  • 最大128Mポイントのメモリ長により、長い波形取込時間を実現
  • 低ノイズ・フロアによる高品位な信号

機能検証と性能/特性評価

製品を市場に出す前に、仕様を満たしていることを確認しなければならないため、エンジニアが実施するテスト・ケースは膨大な数となります。このプロセスは時間がかかり、また何度も繰り返す必要がありました。

  • プログラムによる自動テストと、直感的なユーザ・インタフェースによる手動テスト
  • 波形シーケンスを使用することで、1つのシーケンスですべてのテスト・ケースの逐次処理が可能
  • 柔軟な分岐処理による効率化
  • 最大128Mポイントの波形メモリと内蔵不揮発性メモリにより、すべての波形とテスト・ケースの保存が可能

クロックまたはパルスによるシステム同期

デジタル設計では、回路のすべての部分がクロックのタイミングに同期して動作します。大規模なシステムの場合、すべてのデバイスが正しく、確実に機能するように、トリガ信号を使用して協調動作させる必要があります。AFG31000シリーズは、そうしたクロックやトリガ・パルスを生成するためのコスト効果の高い手段を提供します。

  • パルス/方形波の周波数レンジ:最高160MHz
  • クロック・レートがシームレスに切り替わる優れた周波数アジリティ
  • 使いやすいウィザードの手順に従うだけで、マルチ・ユニットの同期によるチャンネル数の拡張が可能
  • 低ジッタ・レベルで信頼性の高いトリガ・システムの構築が可能

ダブル・パルス・テスト

ダブル・パルス・テストは、MOSFETやIGBTなどのパワー・デバイスのスイッチング・パラメータを測定し、その動的特性を評価するための手法です。ダブル・パルス・テストでは、ターンオン、ターンオフ、逆回復(リバース・リカバリ)などのパラメータが測定されます。

テストは以下のような目的で実施されます。

  • MOSFETやIGBTなどのパワー・デバイスのデータ・シートにおける仕様の保証
  • パワー・デバイスまたはパワー・モジュールの実値または偏差の確認
  • さまざまな負荷条件の下でのスイッチング・パラメータの測定と多くのデバイスを対象とした性能の検証

ダブル・パルス・テスト・ソフトウェアのダウンロード

アプリケーション・ノートのダウンロード

先端研究および教育

研究者や教育者は、研究や教育を行うために、幅広い種類の信号を必要としています。ガイガー=ミュラー計数管の出力をシミュレートするための一連のパルスといった単純なものから、長い、変調されたベースバンドIQまで、テストの種類は多岐に及びます。

  • InstaView™テクノロジが負荷の複雑な変動によって追加される波形の不確実さを解消
  • 豊富な機能を統合
  • 複雑な波形の生成を可能にする、使いやすさと柔軟性が高いレベルで統合されたデュアル・オペレーション・モード
  • ArbBuilderの内蔵により、画面上で直接任意波形の生成や編集が可能

帯域アップグレード

アップグレード 概要 ご購入の詳細
AUP-AFG3BW150T250-1 ライセンス(アップグレード・オプション); 1チャンネルの機種の周波数帯域を150MHzから250MHzに拡張;ノード・ロック 見積り依頼
AUP-AFG3BW150T250-2 ライセンス(アップグレード・オプション); 2チャンネルの機種の周波数帯域を150MHzから250MHzに拡張;ノード・ロック 見積り依頼
AUP-AFG3BW25T100-1 ライセンス(アップグレード・オプション); 1チャンネルの機種の周波数帯域を25 MHzから100MHzに拡張;ノード・ロック 見積り依頼
AUP-AFG3BW25T100-2 ライセンス(アップグレード・オプション); 2チャンネルの機種の周波数帯域を25MHzから100MHzに拡張;ノード・ロック 見積り依頼
AUP-AFG3BW25T50-1 ライセンス(アップグレード・オプション); 1チャンネルの機種の周波数帯域を25 MHzから50MHzに拡張;ノード・ロック 見積り依頼
AUP-AFG3BW25T50-2 ライセンス(アップグレード・オプション); 2チャンネルの機種の周波数帯域を25MHzから50MHzに拡張;ノード・ロック 見積り依頼
AUP-AFG3BW50T100-1 ライセンス(アップグレード・オプション); 1チャンネルの機種の周波数帯域を50MHzから100MHzに拡張;ノード・ロック 見積り依頼
AUP-AFG3BW50T100-2 ライセンス(アップグレード・オプション); 2チャンネルの機種の周波数帯域を50MHzから100MHzに拡張;ノード・ロック 見積り依頼

メモリの追加

アップグレード 概要 ご購入の詳細
AUP-AFG3MEM-1 ライセンス(アップグレード・オプション); 1チャンネルの機種の波形メモリを128Mポイントに拡張;ノード・ロック 見積り依頼
AUP-AFG3MEM-2 ライセンス(アップグレード・オプション); 2チャンネルの機種の波形メモリを128Mポイントに拡張;ノード・ロック 見積り依頼

波形シーケンスの有効化

アップグレード 概要 ご購入の詳細
AUP-AFG3SEQ-1 ライセンス(アップグレード・オプション); 1チャンネルの機種のシーケンス・モードの有効化;ノード・ロック 見積り依頼
AUP-AFG3SEQ-2 ライセンス(アップグレード・オプション); 2チャンネルの機種のシーケンス・モードの有効化;ノード・ロック 見積り依頼

試用版ライセンスを請求する

アップグレード 概要 ご購入の詳細
AUP-AFG3TRIAL ライセンス(30日間の試用版);シーケンス/メモリ/最高周波数帯域のバンドル;ノード・ロック 試用版ライセンスを請求する

ラボからファブまで、あらゆる構成に対応可能な自動制御機能

ケースレー自動特性評価ソフトウェア(ACS)は、装置の優れた制御を実現します。ACSは、ベンチ上の数台の機器を制御する必要がある場合でも、製造テスト用のラック全体を自動化する必要がある場合でも、デバイスの特性評価、パラメトリック・テスト、信頼性テストから、シンプルな機能テストまで、柔軟性に優れたインタラクティブな環境を提供します。

  • 単発テストの実行から複雑なプロジェクト・ツリーの構築まで幅広く対応
  • ACS内で実行可能なPythonコードによる優れた柔軟性と制御能力
  • 手動/自動ウエハ・プローバ制御
  • データ管理/統計解析機能

自動化を開始する
