パワー・インテグリティ解析リファレンス・ソリューション
高いパワー・インテグリティを要する配電ネットワークの設計とデバッグにこのソリューションをご検討ください。2バージョンをご用意しており、それぞれ1 GHz～4 GHzのオシロスコープを中心に構築しているため、お客様の技術要件と予算に応じて設計できます。
以下の機能により、システム性能が向上し、市場投入までの時間を短縮します。
- 重要で高度なパワー測定をオシロスコープ上で解析
- I2C、SPI、SMBus、SPMIなどの主なプロトコルとSVID任意波形／ファンクション・ジェネレータのインジェクション信号にすべて対応するシリアル・プロトコル・デコード
- 低負荷、低ノイズ性能のパワー・レール・プローブにより高い確度で測定
最高のパワー・インテグリティを確保

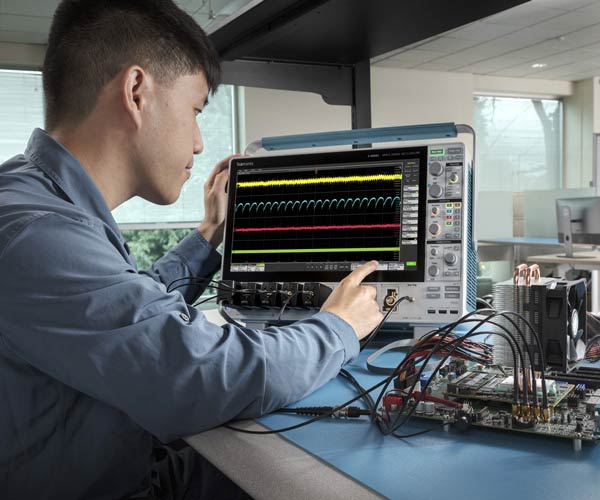

パワー・マネジメントIC（PMIC）、配電ネットワーク（PDN）、パワー・レールの高精度な特性評価により、デバイスを設計通りに稼働し、最適化できます。このパワー・インテグリティ解析ソリューションは5または6シリーズB MSOに対応しており、検証時間の短縮に必要なプローブと解析ツールが付属しています。
- 電源シーケンスの検証
- パワー・レール・リップルの発生源を検出
- 電圧、電流、デジタル信号の相関
SOLN-PMIC
パワー・インテグリティ解析リファレンス・ソリューション
このソリューションはパワーレール解析の複雑さを簡素化し、チームがすばやく設定して、重要なパラメータを測定できるようにします。さらに、3年間の校正およびサービスが付属しています。
| 機器／プローブ／オプション | 数量 | 概要 |
| 1 |

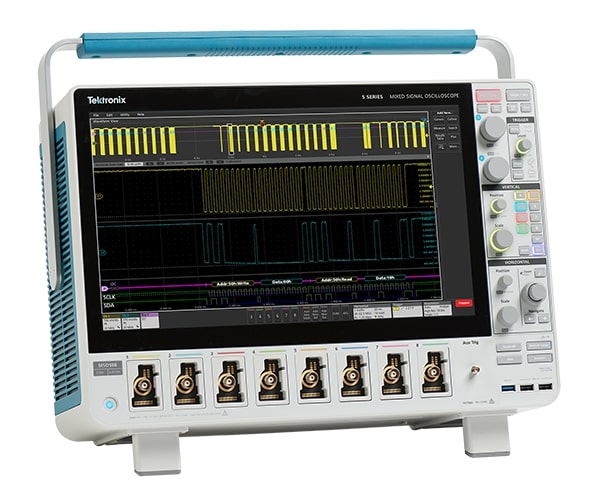

帯域幅1 GHz、8Chの5シリーズB MSOオシロスコープ（C3およびT3を含む）または |
|
| 5-PRO-PMIC-3Yまたは 6-PRO-PMIC-3Y |
1 | PMICソリューション・バンドル（シリアル・デコード・オプション、DPMおよびPWR解析オプションを含む） |
| TPR1000型（5シリーズ）または TPR4000型（6シリーズ） |
1 | 帯域幅1 GHzまたは4 GHzのパワー・レール・プローブ |
| TDP1000型 | 1 | 1 GHzの高電圧差動プローブ |

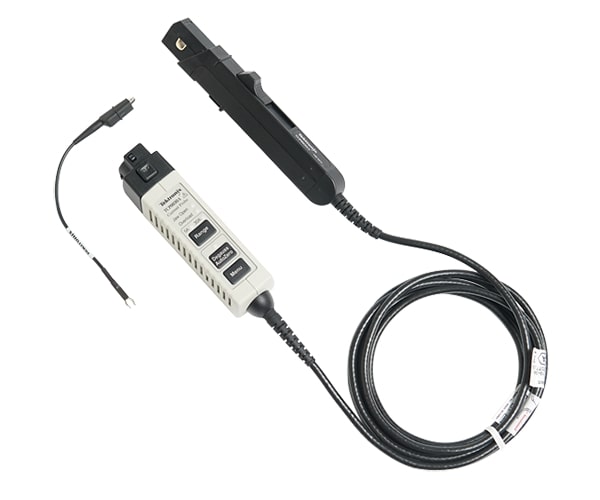

| TCP0030A型 | 1 | 120 MHz、30 Arms、スプリット・コアAC/DC電流プローブ |
| TPL058型 | 1 | 8 Chの500MHzロジック・プローブ（R3を含む） |
| SOLN-TSCOPE-ULT-3Y | 1 | PMIC解析機能や充実したシリアル・バス・サポートが付属するオフライン解析用TekScope PCソフトウェア |
| PCB-SOLN-STR-TDRIVE | 1 | TekDriveデータ・ストレージ・サブスクリプション、ティア毎、年間ユーザ・ライセンス |
| サービス | 1 | オシロスコープには、不慮の事故による破損対応など、3年間のトータル保証サービス・プラン（T3）が付属しており、プローブには3年間の延長保証（R3）が付属します。オシロスコープとプローブには、3年間の校正サービス・プラン（C3）が付属します。 |
