製品は指定された方法でのみご使用ください。人体への損傷を避け、本製品や本製品に接続されている製品の破損を防止するために、安全性に関する次の注意事項をよくお読みください。すべての指示事項を注意深くお読みください。必要なときに参照できるように、説明書を安全な場所に保管しておいてください。

本製品は該当する地域の条例や国内法令に従って使用しなければなりません。

本製品を正しく安全にご使用になるには、このマニュアルに記載された注意事項に従うだけでなく、一般に認められている安全対策を徹底しておく必要があります。

本製品は訓練を受けた専門知識のあるユーザによる使用を想定しています。

製品のカバーを取り外して修理や保守、または調整を実施できるのは、あらゆる危険性を認識した専門的知識のある適格者のみに限定する必要があります。

使用前に、既知の情報源と十分に照らし合わせて、製品が正しく動作していることを常にチェックしてください。

本製品は危険電圧の検出用にはご利用になれません。

危険な通電導体が露出している部分では、感電やアーク・フラッシュによってけがをするおそれがありますので、保護具を使用してください。

本製品をご使用の際に、より大きな他のシステムにアクセスしなければならない場合があります。他のシステムの操作に関する警告や注意事項については、その製品コンポーネントのマニュアルにある安全に関するセクションをお読みください。

本機器をシステムの一部としてご使用になる場合には、そのシステムの構築者が安全性に関する責任を果たさなければなりません。

「安全に保守点検していただくために」のセクションには、製品の保守点検を安全に行うために必要な詳細な情報が記載されています。資格のあるサービス担当者以外は、保守点検手順を実行しないでください。保守点検を行う前には、この「安全に保守点検していただくために」と「安全にご使用いただくために」を読んでください。

プローブやテスト・リードを接続する前に、電源コネクタからの電源コードを適切に接地されたコンセントに接続してください。

感電を避けるために、常に指はプローブの指ガードまたは触覚段差より後方に保ってください。使用しないプローブ、テスト・リード、アクセサリはすべて取り外してください。

測定に使用するプローブ、テスト・リード、アダプタは、測定カテゴリ（CAT）、電圧、温度、高度、アンペア数の定格が適切なもののみを使用してください。

高電圧に注意

使用するプローブの電圧定格について理解し、その定格を超えないようにしてください。特に次の2つの定格についてはよく理解しておく必要があります。

• プローブ・チップとプローブの基準リード間の最大測定電圧
• プローブの基準リードとアース間の最大フローティング電圧

上記の2つの電圧定格はプローブと用途によって異なります。詳細については、プローブのマニュアルの仕様関連セクションを参照してください。

警告:感電を防止するために、オシロスコープの入力BNCコネクタ、プローブ・チップ、またはプローブ基準リードの最大測定電圧や最大フローティング電圧を超えないように注意してください。

このマニュアルでは次の用語を使用します。

警告:人体や生命に危害をおよぼすおそれのある状態や行為を示します。

注意:本製品やその他の接続機器に損害を与えるおそれのある状態や行為を示します。

本製品では、次の用語を使用します。

• 危険：ただちに人体や生命に危険をおよぼす可能性があることを示します。
• 警告：人体や生命に危険をおよぼす可能性があることを示します。
• 注意： 本製品を含む周辺機器に損傷を与える可能性があることを示します。

製品にこの記号が表記されているときは、マニュアルを参照して、想定される危険性とそれらを回避するために必要な行動について確認してください。（マニュアルでは、この記号はユーザに定格を示すために使用される場合があります。）

本製品では、次の記号を使用します。

注意 マニュアル参照	保護接地（アース）端子	アース端子	シャーシ・グランド	警告 高電圧	危険のある裸線への接続および取り外しが可能。
スタンバイ	機能アース端子	絶縁ワイヤに対してのみ使用してください。	割れ物。落とさないでください。	危険電圧の非絶縁導体に接続したり、非絶縁導体から取り外したりしないでください。

このセクションでは、その他の安全適合性に関する情報を示します。

主電源過電圧カテゴリ定格

過電圧カテゴリI（IEC 60364の定義による）。主電源に接続することを目的とし、過渡過電圧を危険を引き起こさないレベルまで十分かつ確実に低減するための手段が講じられている機器の場合。

注:過電圧カテゴリ定格に該当するのは主電源回路のみです。測定カテゴリ定格に該当するのは測定回路のみです。製品内部のその他の回路にはいずれの定格も該当しません。

このセクションでは、本製品が環境におよぼす影響について説明します。

使用済み製品の処理方法

機器またはコンポーネントをリサイクルする際には、次のガイドラインを順守してください。

機器のリサイクル

本製品の製造には天然資源が使用されています。この製品には、環境または人体に有害となる可能性のある物質が含まれているため、製品を廃棄する際には適切に処理する必要があります。有害物質の放出を防ぎ、天然資源の使用を減らすため、本製品の部材の再利用とリサイクルの徹底にご協力ください。

このマークは、本製品がWEEE（廃棄電気・電子機器）およびバッテリに関する指令2012/19/ECおよび2006/66/ECに基づき、EUの諸要件に準拠していることを示しています。リサイクル方法については、当社のWebサイトのサービス・セクション（http://www.tek.com/productrecycling）を参照してください。

バッテリのリサイクル

本製品には小型のリチウム・メタル・ボタン電池が内蔵されています。使用済み電池の廃棄については、お住まいの地域の所轄官庁にお尋ねください。

また、本製品には充電式リチウム・イオン・バッテリ・パックが付属している場合があります。使用済みバッテリ・パックの廃棄については、お住まいの地域の所轄官庁にお尋ねください。

• 充電式バッテリは、国または地域の廃棄およびリサイクルに関する規制に従って処理する必要があります。バッテリを廃棄する際は、必ず該当する規制を確認の上、適正な手順に従ってください。詳しくは、お住まいの地域のバッテリ・リサイクル関連の所轄機関にお問い合わせください。
• バッテリ廃棄物を一般的な廃棄容器に入れて処分することは、多くの国で禁止されています。
• バッテリ回収容器には放電されたバッテリのみを入れてください。短絡防止のため、絶縁テープまたは認定された他の被覆具でバッテリ接続部を絶縁してください。

過塩素酸塩の取り扱い

本製品にはCRリチウム電池が搭載されています。CRリチウム電池はカリフォルニア州法により過塩素酸塩材として規定され、特別な取り扱いが求められています。詳細については、www.dtsc.ca.gov/hazardouswaste/perchlorateを参照してください。

安全に動作させるために、機器のシャーシは常にグランド電位に維持する必要があります。

警告:オシロスコープをバッテリーで作動させ、外部電源に接続されていない場合は、感電を避けるため、テクトロニクスが提供するアース・ケーブルを必ず使用してください。テクトロニクスが提供するアース・ケーブルは、常用を意図していません。

シャーシとアースを接続していない場合、入力に危険な電圧 (30 V_RMS超、42V_pk超) を接続すると、シャーシの露出金属部で感電する恐れがあります。テクトロニクスが提供するアース・ケーブルを接続して、感電を予防してください。

アース・ケーブルは、NEC、CEC、および地域の法令に従って、オシロスコープと専用のアース端子との間で保護接続を行うのに必要です。設置を承認する資格のある技術者を配置することをお勧めします。

アース・ケーブルは、オシロスコープの電源をオンにする前、およびプローブを回路に接続する前に接続する必要があります。アース・ケーブルを機器のサイド・パネルのアース・ラグ端子から専用アース端子に接続します。ワニ口クリップの歯が電気的にしっかりと接続されていることを確認します。また、ワニ口クリップが抜けないよう、しっかりとクリップの歯が噛んでいる事を確認してください。

アース・ケーブルのワニ口クリップは、専用のアース端子、アース端子棒、または特定の機器のアース・ポイント(ラック・キャビネットなど)に接続する必要があります。保護アース記号やGROUND/GNDの文字、または緑色(緑のアース・ネジ、導体)で識別可能な適切なアース機器に、電気的に正しく接続されていることを確認してください。これらのどれもが存在しない場合は、接地されていないと考えられます。

電圧計や導通テスターを使用して、専用アース端子とオシロスコープのサイドパネルにあるアース・ラグ端子の間のアース・ケーブルが電気的に正しく接続されていることを必ず確認してください。オシロスコープを放置した場合は、必ず再度確認してください。

専用のアース端子がテスト対象の回路の近くにあることを確認します。アース・ケーブルは、熱源や危険な機械的要因(鋭利な先端、ねじ山、可動部品、開閉するドア/カバー)から離してください。使用前に、ケーブル、絶縁体、および端子の先に損傷がないか点検します。損傷したアース・ケーブルは使用しないでください。販売店までご連絡いただき、交換を依頼してください。

アース・ケーブルを接続せずに使用すると、オシロスコープに危険な電圧を接続したときに感電の危険が発生します。プローブ・チップ、BNC コネクタの中央導体、またはコモン・リードに接続する信号電圧が 30 V_RMS（42 V_pk）を超えない場合は、接地ケーブルなしでもオシロスコープを使用できます。すべてのプローブのコモン・リードが同じ電圧に接続されていることを確認してください。

警告:被測定装置の回路に問題があると、予期しない部分に危険な電圧が発生していることがあります。

注意:バッテリ駆動で機器を運転するときに機器の接地ケーブルがアースに接続されていない場合は、プリンタやコンピュータなどの接地されたデバイスをオシロスコープに接続しないでください。

高い測定精度と安全な機器動作を確保するために、動作温度、電力、高度、信号入力電圧の各必須範囲内で本機を使用してください。

入力信号を許容制限内に収めることで、正確な測定を確保し、アナログとデジタルのプローブまたは機器への損傷を防ぎます。

本機に接続されている入力信号が以下の要件の範囲内であることを確認します。

本ソフトウェアおよびその関連機器は、安全でないネットワークで使用するように設計または意図されていません。お客様は、本装置の使用がテクトロニクスによって管理されていない特定のネットワーク、システム、およびデータ通信媒体に依存し、データまたはセキュリティ侵害の影響を受ける可能性があること（お客様のインターネット・プロバイダが使用するインターネット・ネットワーク、およびインターネット・プロバイダが管理するデータベースとサーバーが含まれますがこれらに限定されません）を認識するものとします。テクトロニクスは、セキュリティ侵害に関連するデータの損害や損失を含むがこれらに限定されない、いかなる侵害についても責任を負わないものとし、コンテンツが安全であること、またはそれ以外の方法で失われたり変更されたりしないことを含む、黙示または明示の保証をしないものとします。

なお、本ソフトウェアまたは機器をネットワークに接続することを選択した場合、お客様は、そのネットワークへの安全な接続を提供し、継続的に確保する責任を負うものとします。お客様は、不正アクセス、破壊、使用、改変、開示などのセキュリティ侵害から本ソフトウェアおよび機器および関連データを保護するための適切な措置（ファイアウォール、認証手段、暗号化、ウイルス対策アプリケーションの使用など）を確立し、維持することに同意するものとします。

上記にかかわらず、お客様は、互換性がなく、安全でない、または適用法に準拠していない他の製品またはサービスとネットワーク内で本製品を使用してはならないものとします。

注文したものがすべてお手元に届いたことを確認してください。足りないものがある場合には、当社カスタマ・サポートにお問い合わせください。北米：1-800-833-9200までお電話ください。世界の他の地域では、www.tek.com にアクセスし、お近くの代理店をお探しください。

本機の付属品一覧を見て、注文品とスタンダード・アクセサリがすべて届いているか確認してください。シリアル・バスとトリガ・オプションなど工場出荷時実装オプションを購入した場合には、ヘルプ(Help) >バージョン情報(About)をタップして、そのオプションが実装オプション(Installed Options)表に掲載されていることを確認してください。

プローブは機器を被測定デバイス（DUT）に接続します。プローブは信号測定のニーズに最適なものを使用してください。

BNC受動プローブまたはケーブルをチャンネルBNC差し込みコネクタに挿入して接続し、ロック・メカニズムがロックされるまで時計回りに回します。

前面パネルのコントロールを使うと、垂直軸、水平軸、トリガ、カーソル、ズームなどといった主要機器設定に直接アクセスできます。コネクタは、プローブまたはケーブルで信号を入力した位置にあります。

各装置で使用するボタンとノブの機能の説明。

後部パネルと側面パネルの接続部は、機器に電力を供給し、ネットワーク、USBデバイス、デジタル・プローブ、バッテリ・パック、および機器スタンド用のコネクタを備えています。

概要
1	デジタル・プローブ・コネクタはP6316ロジック・プローブを接続するのに使用します。
2	USBデバイス・ポートを使用してPCに接続することで、USBTMCプロトコルを使用してオシロスコープを遠隔操作することができます。
3	LANコネクタ（RJ-45）を使用して、10／100 Base-Tローカル・エリア・ネットワークにオシロスコープを接続します。
4	2つのUSBホスト・ポートはUSBメモリデバイス、キーボード、またはマウスを接続するのに使用します。
5	グランド・ラグの外部シャーシ・グランド・ポイントを使用すると、機器シャーシをグランド基準に接続できます。オプションのバッテリ・パック・アクセサリからの電源で機器を運転する場合は、グランド・ラグを使用します。DUTの取り扱い時または精査時に静電破壊（ESD）を防ぐための静電気防止用リスト・ストラップをグランド・ラグに取り付けます。
6	機器の電源を投入するには、付属の電源コードを機器側面の電源コネクタ・スロットに接続します。次に、電源コードを適切なAC主電源に接続し、電源ボタンを使用します。本製品用に指定され、使用される国で認定された電源コードのみを使用してください。本機の電源を完全に切るには、電源コードを抜きます。電源コネクタから電源コードを取り外すときは、電源コードのラッチを使用します。
7	電源コードには、電源コードを所定の位置に固定するための強力なラッチ・コネクタが付いています。ラッチの矢印をコネクタの横にある矢印に合わせます。コネクターが完全に固定されるまでラッチを押し込みます。 電源コードのラッチを持ち、電源コネクタのスロットから抜いて電源コードを外します。
8	セキュリティ・ロック・コネクタは、オシロスコープを作業台やその他の場所に固定するのに使用します（標準的なPCおよびノートパソコン用のロック・ケーブルを使用）。
9	バッテリ・インタフェース・コネクタは、外部バッテリ・パックを機器に接続するのに使用します。詳細については、バッテリ・パックに付属の説明書を参照してください。 注意:バッテリ・インタフェース・コネクタは、静電気放電（ESD）の影響を受けやすくなっています。バッテリ・パックの取り付けまたは取り外しでは、ESDに関する注意事項に従ってください。
10	VESAマウント（100mm x 100mm）ネジは、付属のスタンドやその他の互換性のあるVESAアクセサリに機器を取り付けるのに使用します。

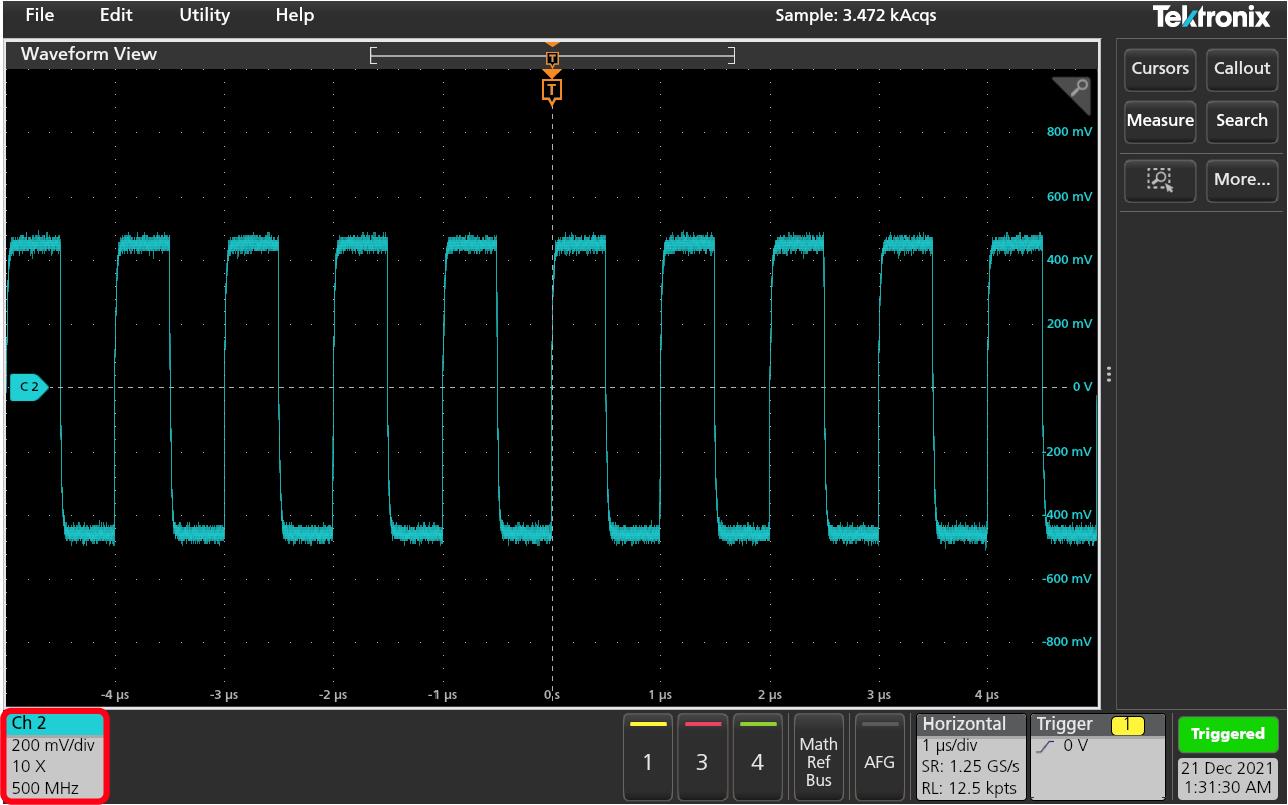

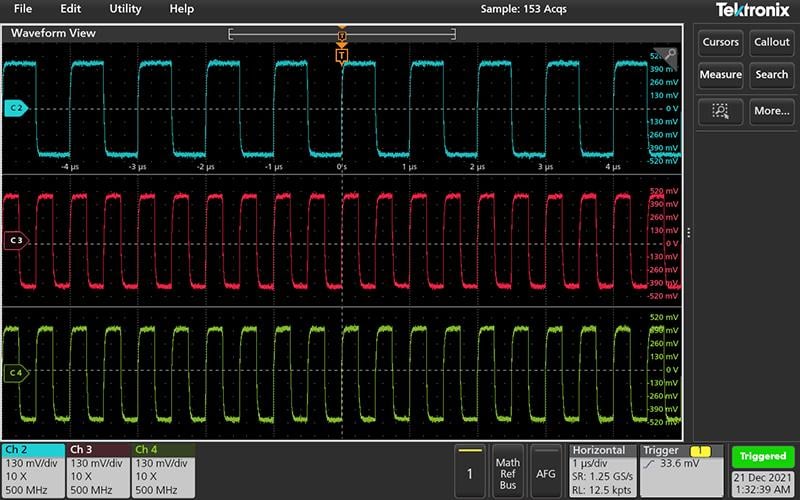

タッチ・スクリーン式のユーザ・インタフェースには、波形、プロット、測定リードアウト、オシロスコープの全機能にアクセスできるタッチベースのコントロールが含まれています。

ユーザ・インタフェースの各領域には、情報やコントロールの管理に役立つ特殊機能があります。

1. 波形レコード・ビューは、波形レコードの全長、スクリーンに表示されている波形レコードの量（カッコ内に表示）、トリガ・イベントを含む主要時間イベントの場所、波形カーソルの現在の位置を図示したハイレベルなビューです。
   現在のアクイジションのレコード長全体よりも短いリファレンス波形を表示している場合、またはオシロスコープでのアクイジションの停止時に水平軸時間スケールを変更している場合、現在のアクイジション・レコード長さに関連して表示されている波形レコードの一部が表示されるようにカッコの位置が変更されます。

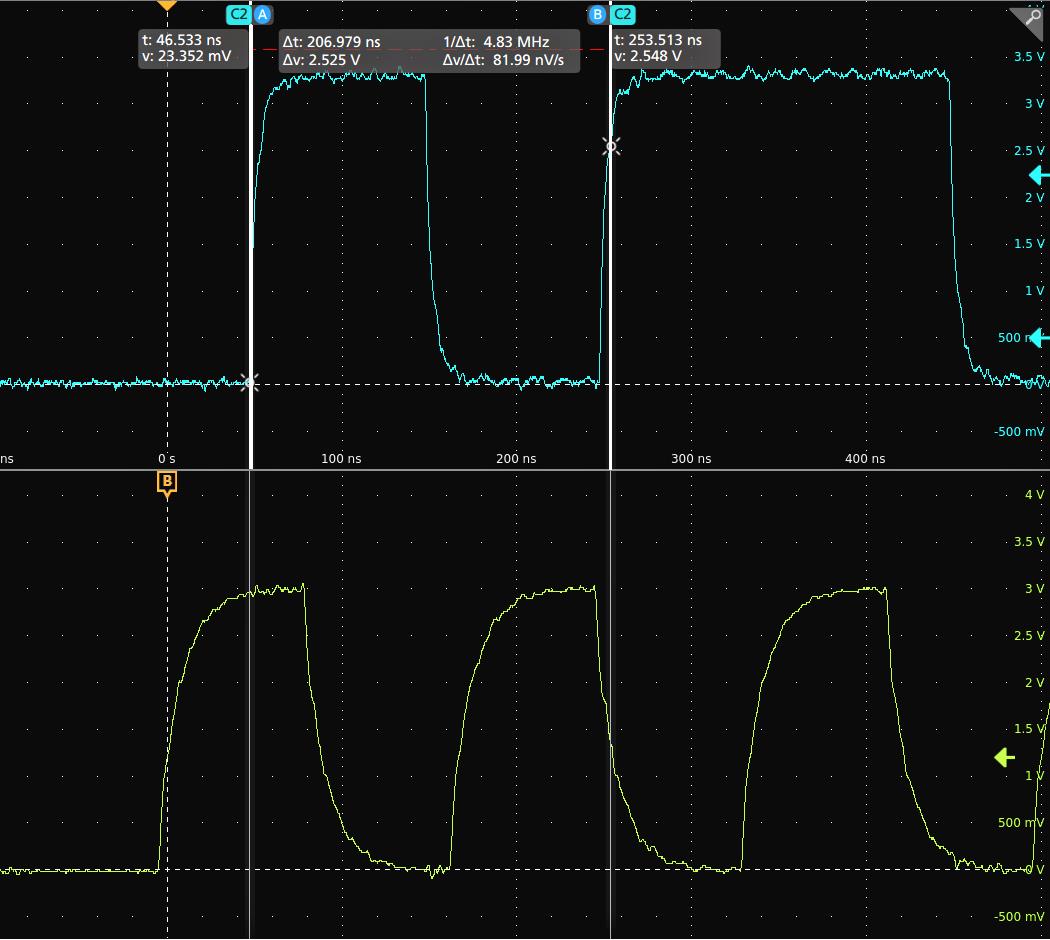

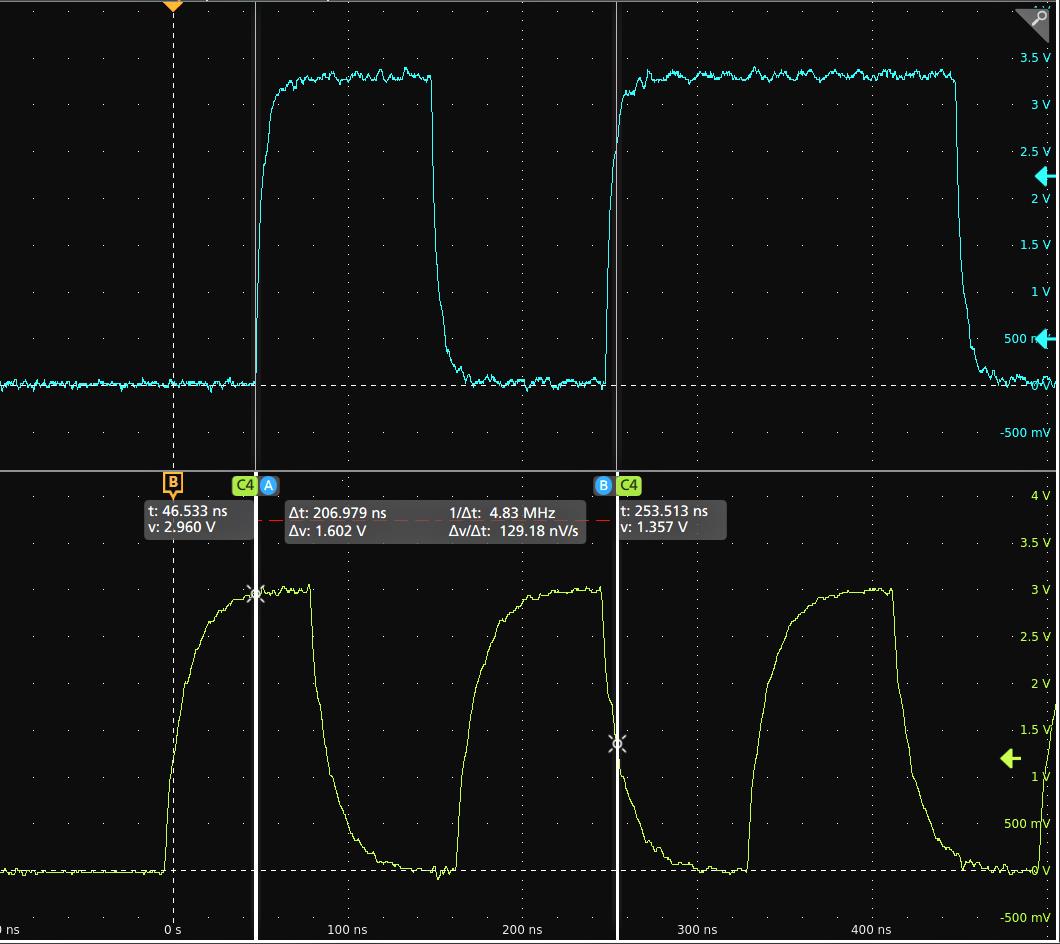

   波形上でカーソルがアクティブである場合、波形レコード・ビューには小さな垂直破線として関連カーソル位置が表示されます。



   ズーム・モードのとき、波形レコード・ビューはズーム概観になります。

2. 波形ビューの拡張中心ポイント・アイコンは、水平軸設定を変更するときの波形の拡張と圧縮の中心点を示します。
3. トリガ位置インジケータは波形レコードで発生したトリガ・イベントの位置を示します。このトリガ・アイコンは、トリガ・ソースである波形スライスに表示されます。
4. ズーム・アイコンは、ズームのオンとオフを切り替えます。前面パネルの汎用ノブを使うと、Zoom（ズーム）モードをオンにしてズーム・ボックスの位置と横幅を変更することもできます。
5. トリガ・レベル・インジケータ・アイコンは、トリガ・ソース波形上のトリガ・レベルを示します。一部のトリガ・タイプに対しては、トリガ・レベルが2つ必要です。

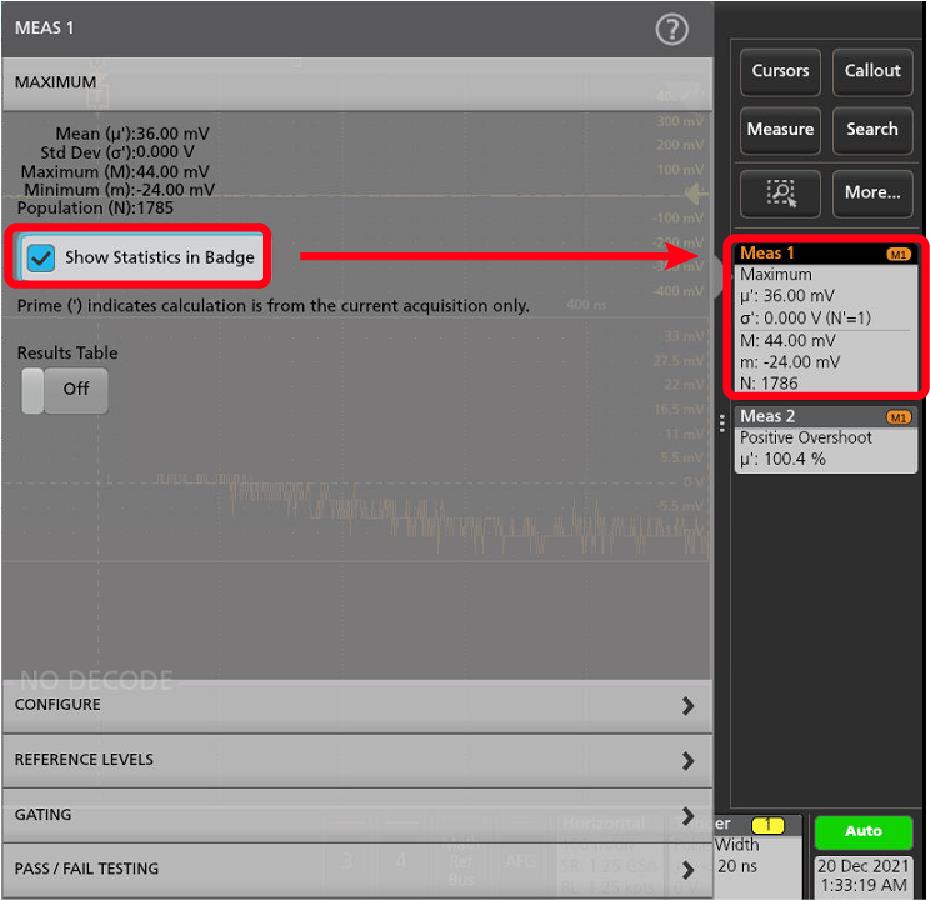

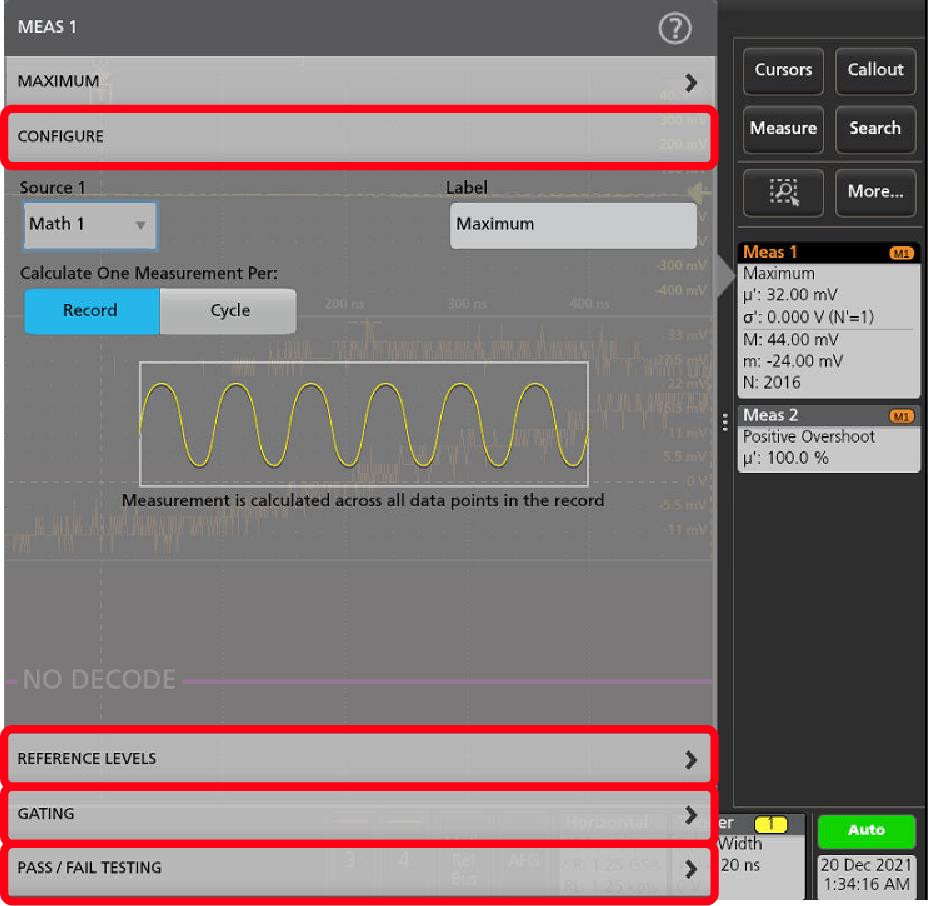

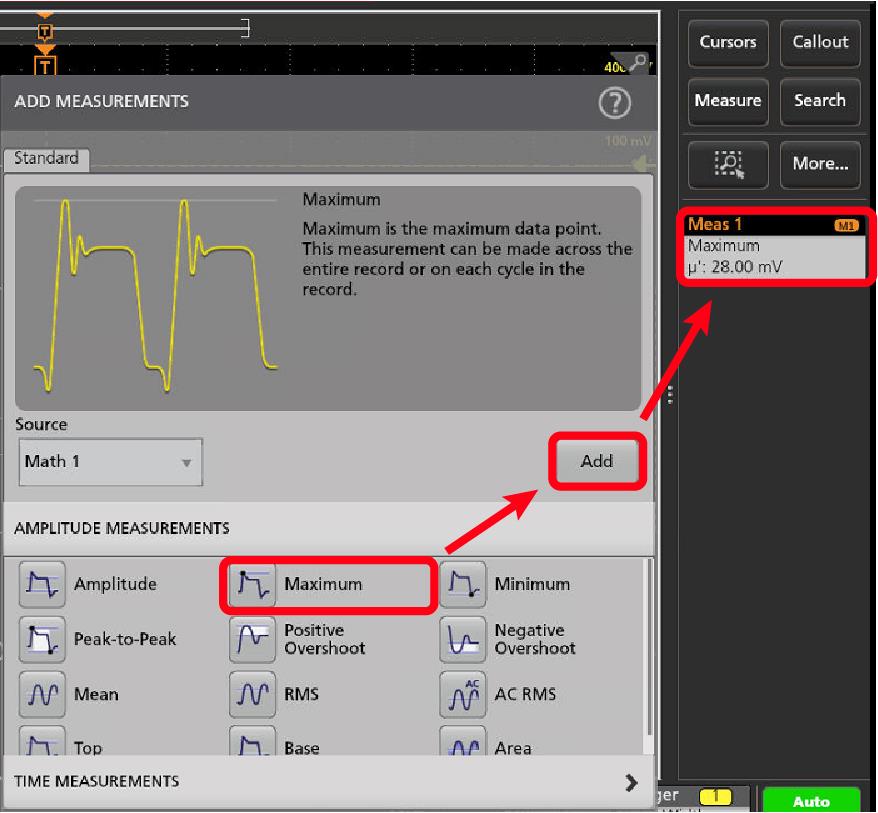

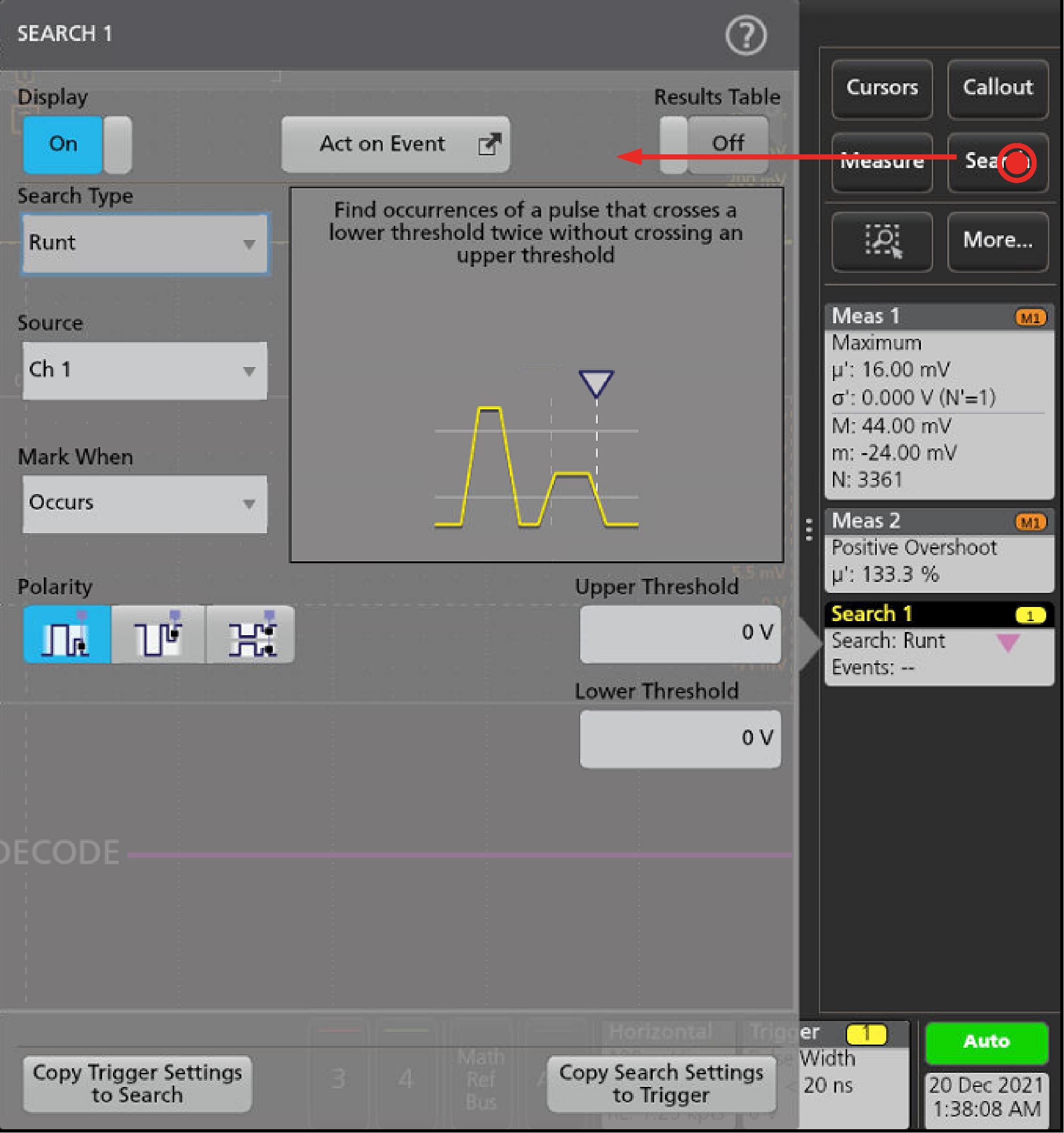

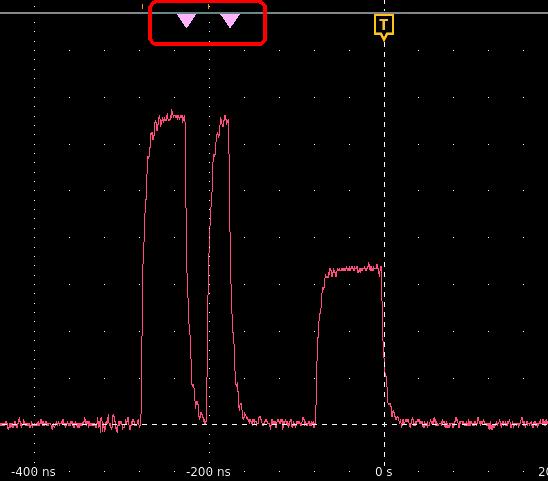

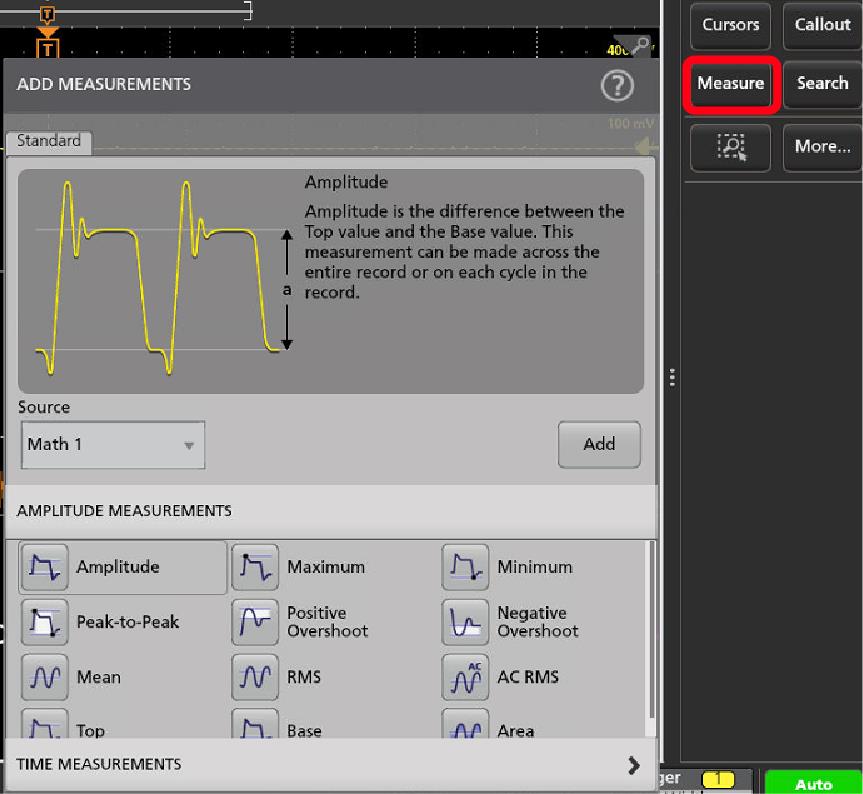

6. Measurement（測定）／Search（検索）バッジはそれぞれ測定結果と検索結果を示します。
7. 結果バーのハンドルは結果バーを開閉する機能で、必要に応じて波形スクリーンの表示を最大化できます。結果バーをもう一度開くには、このハンドル・アイコンをタップするか、ディスプレイの右側から左に向かってスワイプします。
8. システム・バッジを使うと、機器のグローバル設定（Horizontal（水平軸）、Trigger（トリガ）、、Run/Stop（実行／停止）ステータス、Date/Time（日時））を表示できます。
9. Inactive Channel（無効チャンネル）ボタンを使うと、チャンネル波形を波形ビューに、関連するチャンネル・バッジを設定バーに追加できます。

   オプションのAFG ボタンを使うと、AFGコンフィグレーション・メニューを開いてAFG出力を設定し、それを有効化できます。このボタンが存在するのは、AFGオプションがインストールされている場合に限ります。

   オプションのPG ボタンを使うと、PGコンフィグレーション・メニューを開いてPG出力を設定し、それを有効化できます。このボタンが存在するのは、DPGオプションがインストールされている場合に限ります。

   オプションのD15-D0ボタンを使うと、デジタル・チャンネル・コンフィグレーション・メニューを開いてデジタル・チャンネルを設定し、それを有効化できます。このボタンが存在するのは、2-MSOオプションがインストールされている場合に限ります。

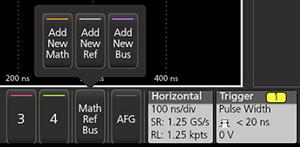

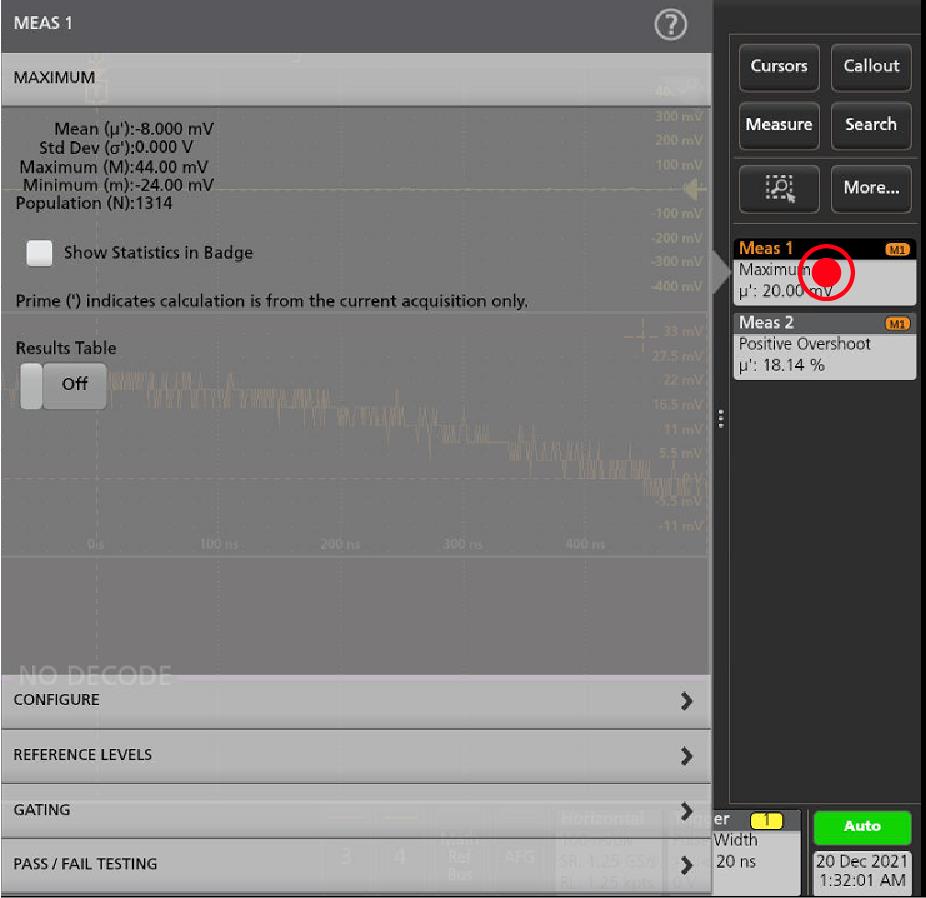

10. バッジを2回タップすると、そのコンフィグレーション・メニューが開きます。チャンネル・バッジまたは波形バッジを追加して、波形バッジ領域に納まりきらなくなった場合には、波形バッジ表示領域の両端にあるスクロール・ボタンをタップし、スクロールすることで、隠れているバッジを表示させることができます。
11. それぞれの波形の波形ハンドルによって、その波形のソースを識別できます（チャンネルはCx、演算波形はMx、リファレンス波形はRx、バス波形はBx）。この波形ハンドルは、デフォルトでは、波形の0電圧レベルにあります。現在選択されている波形ハンドルは着色され、選択されていない波形ハンドルは線のみが表示されます。

    波形ハンドルをダブルタップするとその波形のコンフィグレーション・メニューが開きます。

    デジタルチャネルの場合、波形ハンドルにチャネル番号が表示されます。個々のデジタル信号には、D0–D15のラベルが付けられており、異なる色で表示されます。

    デジタル波形ハンドルを2回タップすると、デジタル・チャンネルのコンフィグレーション・メニューが開きます。

    デジタル信号ハンドルを別のハンドルにドラッグすると、波形上でこれらの2つの信号が入れ替わります。

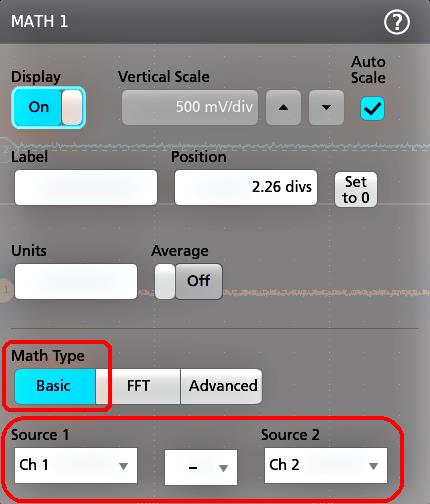

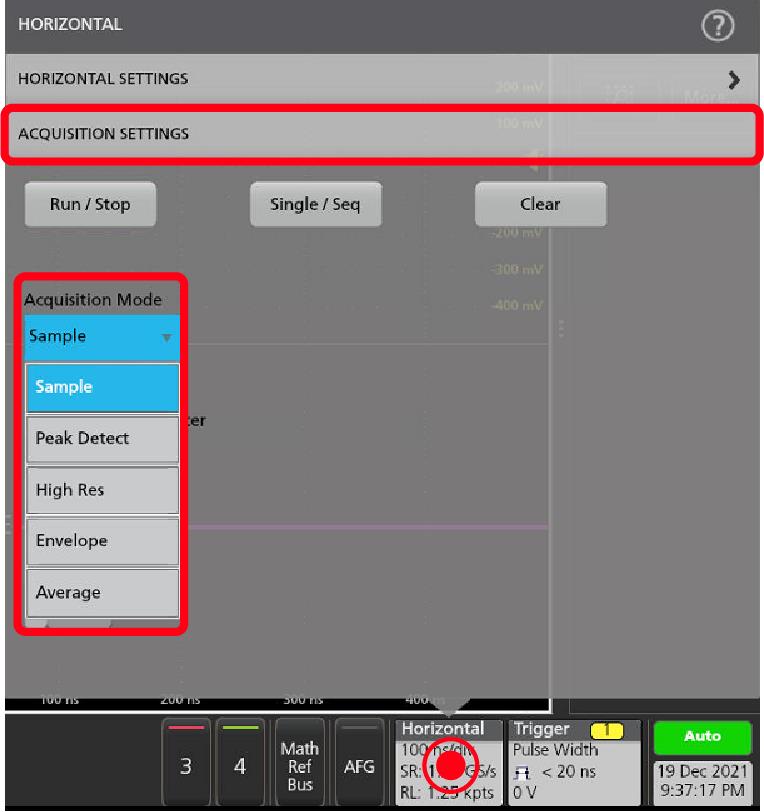

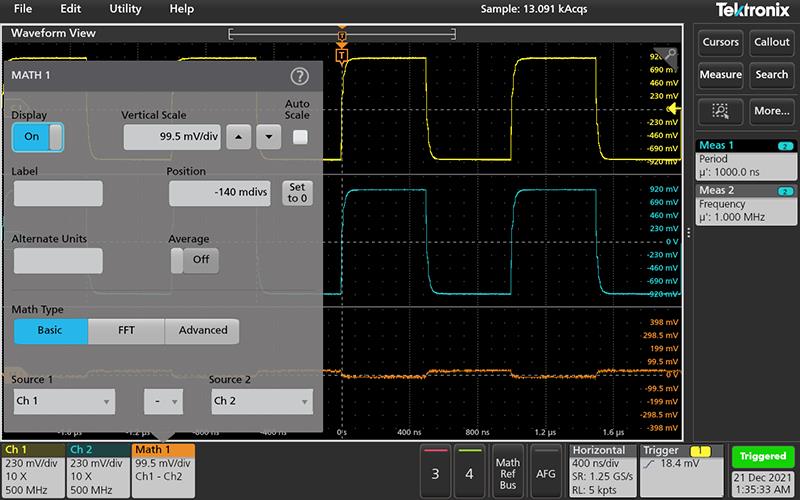

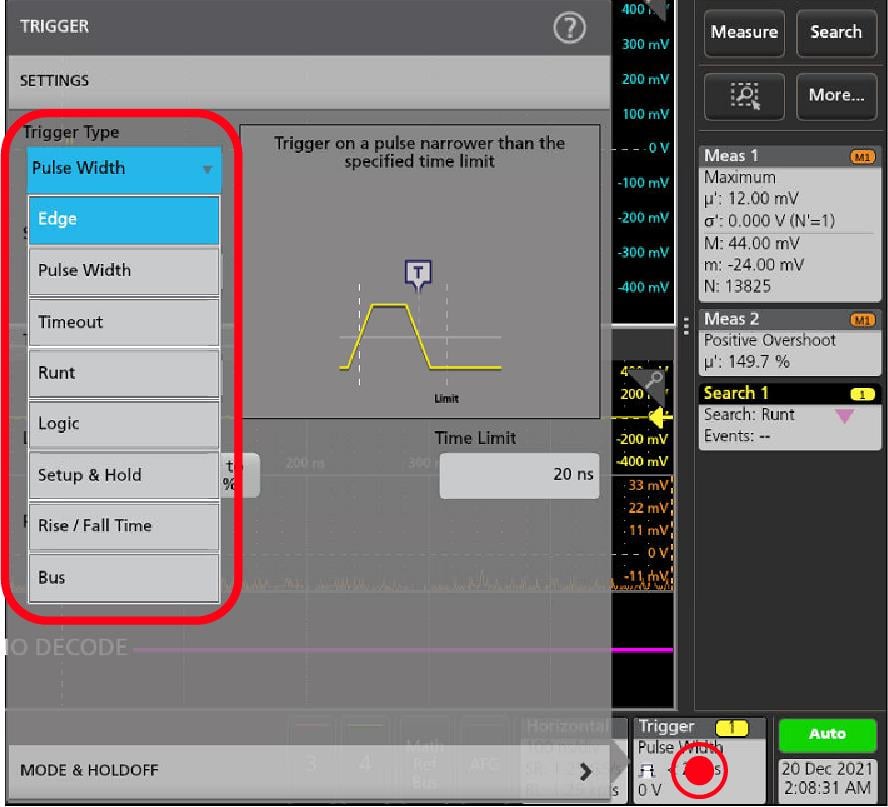

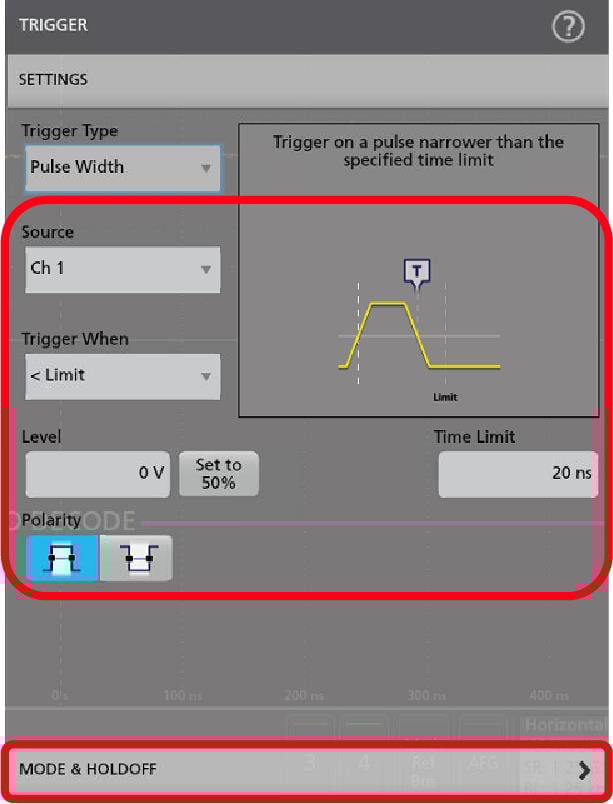

コンフィグレーション・メニューから、チャンネルのパラメータ、システム設定（Horizontal（水平軸）、Trigger（トリガ））、測定、カーソルのリードアウト、波形ビュー、プロット・ビュー、コールアウト・テキストなどをすばやく設定できます。

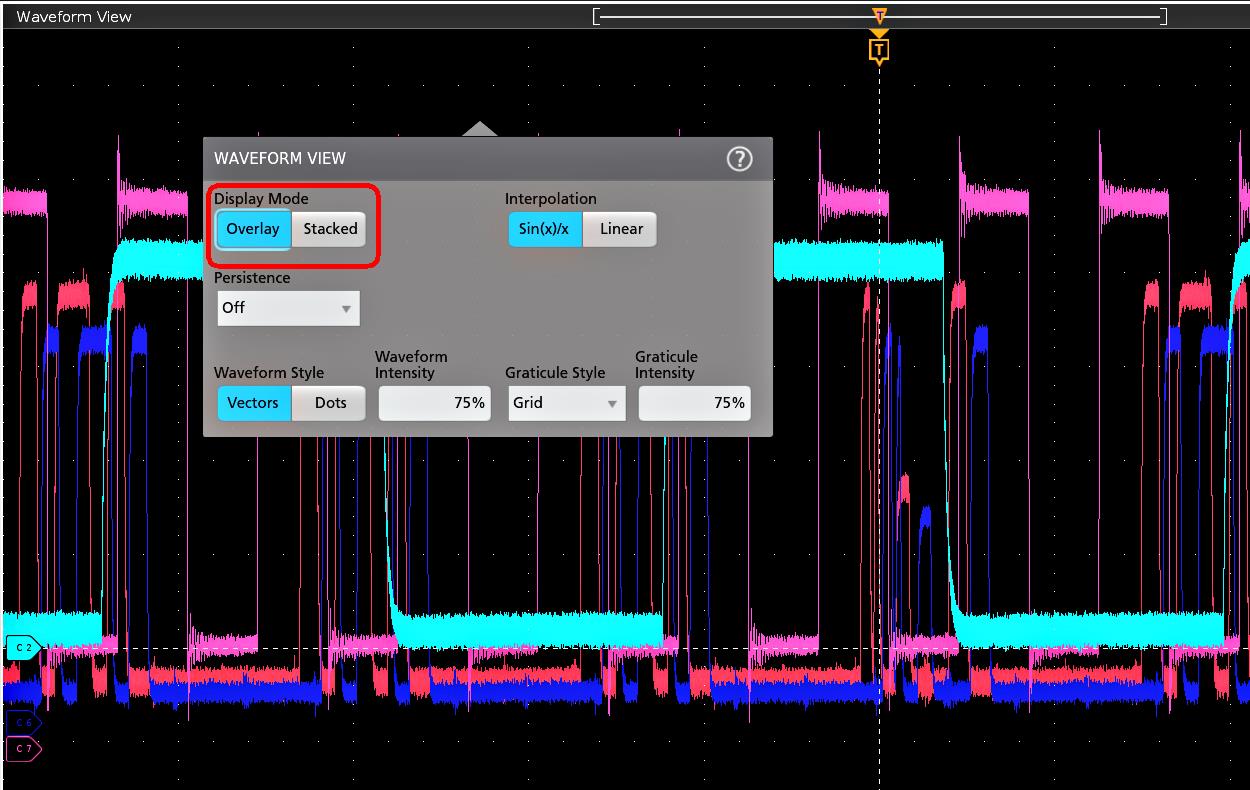

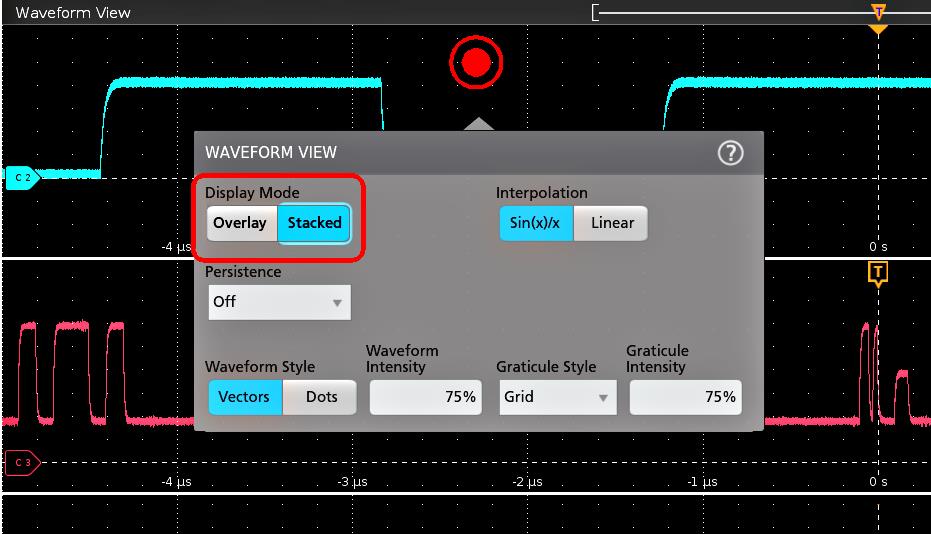

項目（バッジ、波形ビューまたはプロット・ビュー、カーソルのリードアウト、コールアウト・テキストなど）をダブルタップすると、そのコンフィグレーション・メニューが開きます。たとえば、Setttings（設定）バーのチャンネル・バッジを2回タップすると、そのチャンネルのコンフィグレーション・メニューが開きます。

選択や入力した値は直ちに反映されます。メニューの内容は動的で、選択内容や機器オプション、接続されたプローブの種類に合わせて変わります。

関連する設定は「パネル」でグループ分けされています。パネル名をタップすると設定内容が表示されます。パネル設定を変更すると、そのパネルと他のパネルに表示されている値やフィールドが変更される場合があります。

コンフィグレーション・メニューの外の任意の部分をタップしてこのメニューを閉じます。

コンフィグレーション・メニューのHelp（ヘルプ）の内容を開くには、このメニューの右上隅にあるクエスチョン・マークのアイコンをタップします。

Zoomツールを使用して波形を拡大し、信号の細部を表示します。

1. Zoom Overview（ズーム概観）には波形記録全体が表示されます。Zoom Overview（ズーム概観）領域のOverlay（オーバーレイ）モードにはすべての波形が表示されます。Zoom Overview（ズーム概観）の波形上でつまむジェスチャや拡大のジェスチャをすると、水平時間ベース設定を変更できます。
2. Zoom Box（ズーム・ボックス）には、Zoom View（ズーム・ビュー）に表示するZoom Overview（ズーム概観）の領域が表示されます（5を参照）。ボックスにタッチしてドラッグすればその領域をビューに移動できます。Zoom Box（ズーム・ボックス）の移動や位置変更を実行しても、水平時間ベース設定は変わりません。
3. 波形ビューの右上隅にあるZoom（ズーム）・アイコンで、ズーム・モードのオンとオフを切り替えることができます。

4. ズーム・ボックスを使うと、Waveform（波形）またはZoom Overview（ズーム概観）の対象領域の周りに簡単にボックスを描くことができます。枠を描くとすぐにオシロスコープがズーム・モードになります。Zoom（ズーム）ボックスを描画するには、（Zoom（ズーム）モードで）DRAW-A-BOX（ボックス描画）ボタンをタップし、ボックスを描画する波形上でタッチ＆ドラッグします。画面のいずれかを1回タップするか、またはメニューを開くまでは、ズーム・ボックスの描画を続けることができます。

   ズームおよびマスクの各モードを切り替えるには、Draw-a-Box（ボックス描画）ボタンをダブルタップして、オプションのいずれかを選択します。やMask Testing（マスク・テスト）についての詳細は、オシロスコープのヘルプのトピックを参照してください。

5. Zoom View（ズーム・ビュー）には、Zoom Waveform Record View（波形レコード・ビュー）でZoom Box（ズーム・ボックス）によりマークされている拡大波形が表示されます。ズーム・ビューでピンチやドラッグのオプションを使用して、拡大された対象領域を変更できます。ズーム・ビューでピンチ、拡大、ドラッグのジェスチャーをすると、ズーム拡大設定とズーム・ボックスの位置のみを変更できます。
6. Zoom Title Bar（ズーム・タイトル・バー）のコントロールを使用してズーム領域の縦と横のサイズを調整します。+または-ボタンをクリックまたはタップするか、または汎用ノブAおよびBを使用します。

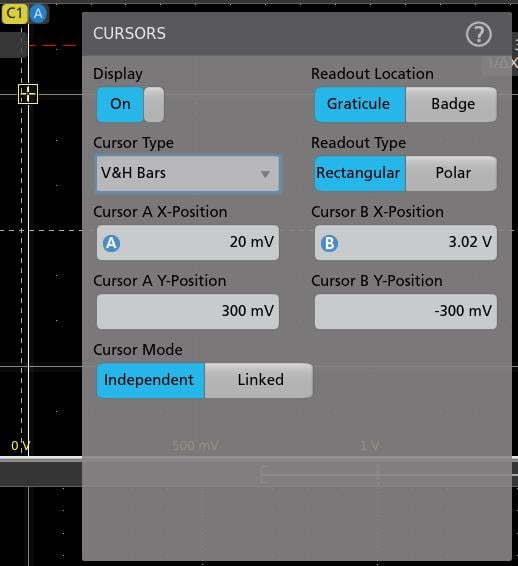

   波形ビューでCursor（カーソル）とZoom（ズーム）の両方がオンになっている場合は、Zoom Box（ズーム・ボックス）とCursors（カーソル）ボタンを使用して汎用ノブの機能を変更します。Zoom Title Bar（ズーム・タイトル・バー）をタップし、ノブを割り当ててズームを調整するか、Cursors（カーソル）ボタンをタップし、ノブを割り当ててカーソルを調整します。

   Horizontal Zoom Position（水平ズーム位置）またはHorizontal Zoom Scale（水平ズーム・スケール）のフィールドを2回タップし、数値キーパッドを使用して、値を入力します。

   ズーム表示モードを終了するには、ディスプレイの隅のズーム・アイコンをタップするか、ズーム・タイトルバーのXをタップします。

演算FFTまたはXYプロット・ビューのズーム

AおよびB汎用ノブを使用して、演算FFTまたはXYプロット・ビューのズームを調整します。

演算FFTまたはXYプロット・ビューで、AおよびB汎用ノブがZoom（ズーム）に割り当てられている場合、Zoom Box（ズーム・ボックス）がハイライト表示され、Zoom Box（ズーム・ボックス）内の汎用ノブが有効になります。

演算FFTまたはXYプロット・ビューでCursors（カーソル）とZoom（ズーム）の両方がオンになっている場合は、Zoom Box（ズーム・ボックス）とCursors（カーソル）ボタンを使用して汎用ノブの機能を変更します。Zoom Box（ズーム・ボックス）をタップし、ノブを割り当ててズームを調整するか、Cursors（カーソル）ボタンをタップし、ノブを割り当ててカーソルを調整します。

ズーム表示モードを終了するには、ビューの隅のズーム・アイコンをタップするか、演算FFTビューまたはXYプロット・ビューのXをタップします。

スマート・フォンやタブレットのような標準的なタッチ・スクリーン・アクションを使用して、ほとんどのスクリーン・オブジェクトとのインタラクティブな操作を実現します。UIのインタラクティブ操作にはマウスを使うこともできます。マウス操作はそれぞれのタッチ操作に相当します。

本オシロスコープにはユーザ・インタフェース・チュートリアルがあります。Help（ヘルプ）> User Interface Tutorial（ユーザ・インタフェース・チュートリアル）をタップすると、基本的なタッチ操作の簡単な説明を見ることができます。

高度な波形取り込みと高精度の測定を確保するために、プローブ補正によりプローブの高周波応答を調整します。プローブ補正を手動で調整するには、この手順を使用します。

次の手順では、プローブ補正を確認します。

1. サポートされているプローブをチャンネル1に接続します。

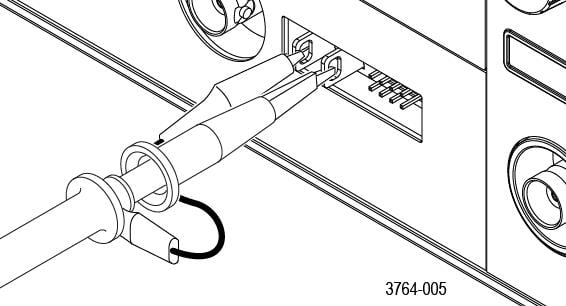

2. プローブ・チップとプローブのグランド・リードをPROBE COMP（プローブ補正）端子に接続します。PROBE COMP（プローブ補正）端子に同時に複数のプローブを接続することはできません。


3. チャネル1をオンにして、他のすべてのチャネルをオフにします。
4. File（ファイル） > Default Setup（デフォルト設定）の順にタップします。
5. 前面パネルのAutoset（オートセット）ボタンを押すか、メニュー・バーのFile（ファイル） > Autoset（オートセット）をタップします。画面には、約0 V～2.5 Vおよび1 kHzの範囲レベルの方形波が表示されます。

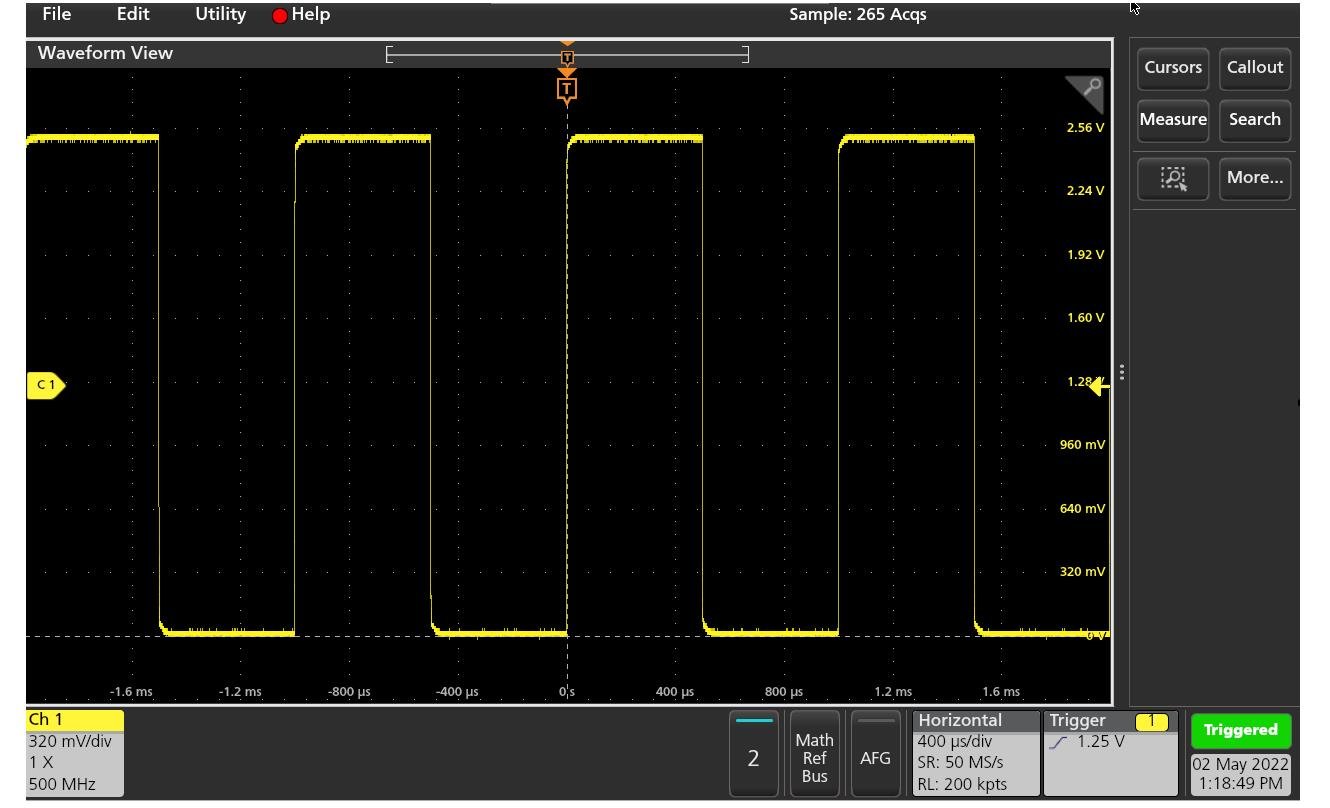

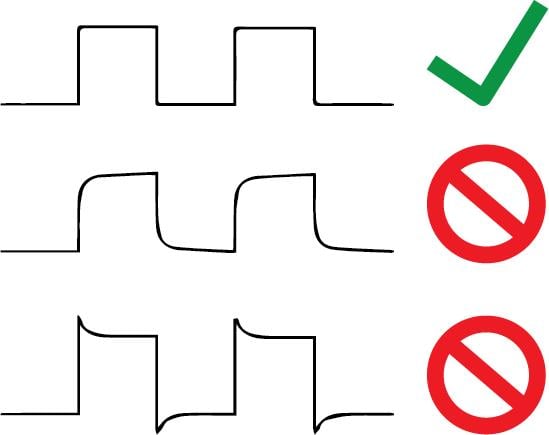

6. 表示される波形の形状をチェックして、プローブの調整が必要かどうかを確認します。波形が頂部と底部が平坦な方形波を示している場合は、プローブを調整する必要はありません。波形の立上がりエッジが丸みがかっていたり、スパイクが見られる場合には、プローブを補正して調整する必要があります。


7. プローブ付属の調整ツールを使用して、波形ができるだけ平らになるまでプローブを調整できます。波形を表示する前に、調整ツールを取り外すようにしてください。波形の頂部と底部が平坦になるまで手順を繰り返します。調整位置ややり方については、プローブのマニュアルを参照してください。
8. 各チャンネルに接続されたプローブのそれぞれについて、手順を繰り返します。プローブを別のチャンネルに移動するたびに、この手順を実行する必要があります。

静電気放電(ESD)によりオシロスコープやプローブ入力が損傷する場合があります。このトピックでは、その種の損傷を回避する方法について説明します。

どのような電子機器を取り扱う場合でも、ESD（静電気放電）に常に注意を払う必要があります。本機には万全のESD対策が施されていますが、信号入力への直接の大きな静電気放電が生じると機器を損傷する可能性があります。次の手順に従って、静電気放電を防止します。

• ケーブル、プローブおよびアダプタの取り付けまたは取り外しの際には、接地された帯電防止リスト・ストラップを付けて、人体から静電気を放電します。機器には、リスト・ストラップを取り付けるためのグランド接続が付属しています（プローブ補正グランド・コネクタ）。
• 未接続で放置されたままのケーブルは、大量の静電気を帯びている可能性があります。すべてのケーブルは機器やテスト対象デバイスに接続する前に、ケーブルの中心導体を一時的に接地するか、ケーブルの一端を50Ωターミネータに接続して放電します。
• 電源スイッチを押す前に、オシロスコープをアースなどの電気的に中立な基準ポイントに接続します。これは、3プラグ電源コードをアースに接地されたコンセントに差し込むことで実行できます。オシロスコープを接地することは、安全および正確な測定の実行のために必要なことです。
• 静電気に敏感なコンポーネントを動作させる場合は、オシロスコープの使用者を接地します。体内に蓄積された静電気は、静電気に敏感なコンポーネントに損傷を与える場合があります。手首ストラップを着用することにより、体内の静電気を安全にアースに逃がすことができます。
• オシロスコープには、テストするすべての回路と同じ接地が必要です。

このセクションでは、汚れや破損がないかどうかの点検方法を説明しています。また、外装や内装の清掃方法についても記載しています。検査とクリーニングは予防保全として行われます。予防保全を定期的に行うことで、機器の故障を防ぎ、信頼性を高めることができます。

予防保全は、機器の目視点検や清掃、操作時に一般的な注意事項を遵守することなどで構成されています。

メンテナンスの頻度は、機器が使用される環境の厳しさによって異なります。予防保全を行う適切なタイミングは、機器調整の直前です。

次の表を参考にして、考えられる障害を特定してください。次の表に、問題と考えられる原因を示します。このリストにはすべての問題が含まれているわけではありませんが、電源ケーブルの緩みなどのすぐに解決できる問題に役立つ場合があります。

機器のトラブルシューティング、メンテナンス、部品交換の詳細については、機器のサービス・マニュアルを参照するか、当社のサービス・センターにお問い合わせください。

修理のために機器を返送するには、次の手順に従ってください。

機器を輸送用に再梱包する場合は、元の梱包材を使用してください。元の梱包材が手元にないか、使用に適していない場合は、当社営業所まで新しい梱包材を依頼してください。

修理または校正のために機器を返却する必要がある場合は、1-800-438-8165に電話するか、tek.com/services/repair/rma-requestでフォームに記入してください。サービスをリクエストする場合は、機器のシリアル番号、ファームウェア、ソフトウェア・バージョンをご準備ください。

製品の保証またはサービス契約を確認する場合、またはサービス料金の見積もりを作成する場合は、tek.com/service-quoteのクイック・サービス見積サイトにアクセスしてください。
