Низкопрофильный дигитайзер Серии 6
Для решения задач в областях, для которых требуются высокоскоростные дигитайзеры, недопустимо улучшение одних характеристик каналов за счёт других. Низкопрофильный дигитайзер Серии 6 стал первый прибором нового класса, в котором исключена необходимость компромисса между частотой дискретизации, полосой пропускания и длиной записи. Дигитайзер демонстрирует максимально возможную скорость, производительность и точность — и всё это в корпусе высотой всего 2U.
- 25 Гвыб/с на всех 4 каналах
- Полоса пропускания до 8 ГГц на всех 4 каналах
- 12-битные аналого-цифровые преобразователи
- До 1 млрд выборок (1 млрд точек) на всех 4 каналах
- Полоса пропускания РЧ-сигналов до 2 ГГц с цифровым понижающим преобразователем (ЦПП) на всех каналах
- Готовый для монтажа в стойку дигитайзер высотой 2U
- Самый низкий уровень шума и наивысшее число ENOB среди приборов данного класса
от 0 до 8 ГГц
25 Гвыб/с
12-битный АЦП
2U, готовый для монтажа в стойку
Фундаментальная физика — автоматическая диагностика
Физика постоянно лидирует в мире по количеству поразительных научных открытий в области материи и энергии. Для таких экспериментов, включающих мониторинг заданных контрольных точек, требуются дигитайзеры и осциллографы с новым уровнем точности, производительности и новыми габаритами. Низкопрофильный дигитайзер Серии 6 превышает все эти требования за счёт разработанного для осциллографов инновационного интерфейса пользователя, наивысшей в отрасли производительности, небольших габаритов и фирменной надёжности Tektronix. Прибор стал ещё одним шагом к совершенствованию технологий тестирования.
- Физика высоких энергий (элементарных частиц)
- Ядерная физика
- Атомная, молекулярная и оптическая физика
- Конденсированная среда
Входы встроенного экрана спектра с ЦПП и выводом данных IQ
Каким б ни был уровень подготовки пользователя анализатора спектра — от экспертного до базового — он сможет работать со встроенным анализатором спектра. ASIC-микросхемы Tektronix TEK049 имеют запатентованную конструкцию с двумя сигнальными трактами с АЦП и ЦПП, которые обеспечивают независимое управление во временном и частотном доменах.
Основные преимущества
- Полоса пропускания до 2 ГГц с цифровым понижающим преобразователем (ЦПП)
- Независимое управление во временном и частотном доменах
- Быстрая выгрузка необработанных данных IQ на ПК
- Запуск по параметрам РЧ-сигналов во временной области (запуск при изменении частоты или амплитуды)
Видео с кратким обзором экрана спектра
Производство широкополосных устройств, таких как 5G и UWB
Повышение скорости передачи данных способствует более широкому внедрению ряда технологий, таких как 5G mmWave, сверхширокополосной связи, WiGig и автомобильных радарных систем. Низкопрофильный прибор Серии 6 является идеальным дигитайзером сигналов промежуточной частоты для многоканальных систем, вмещающим 4 высокопроизводительных канала с частотой дискретизации 25 Гвыб/с в корпусе высотой 2U. Использование цифрового понижающего преобразователя приводит к сокращению размеров данных примерно на 30 % и повышению скорости передачи данных для последующей обработки.
Основные преимущества
- Высота 2 стоечных просвета (8,9 см), комплект для монтажа прилагается

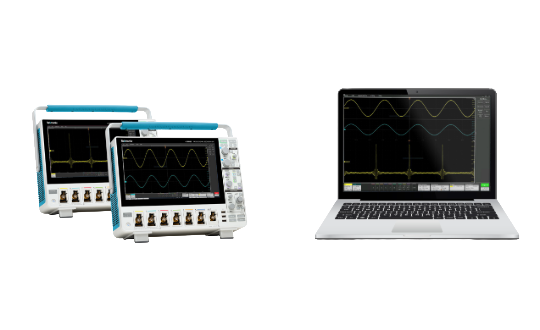

- Простое и удобное удаленное управление — доступ и управление из веб-браузера
- Порты Ethernet и USB 3.0 для быстрой передачи данных
- Поддержка ПО: IVI-C, IVI-COM, MATLAB, LabView, Python, VISA, Sockets и др.
- Встроенный транслятор программных команд
Чтобы ознакомиться с примерами программ, посетите страницу GitHub Tektronix
Синхронизация нескольких высокоскоростных дигитайзеров
Превратите два удалённых дигитайзера в единый виртуальный прибор. Это позволит увеличить число каналов для исследований, поиска и анализа.
- Одновременный просмотр сигналов на всех каналах
- Группировка или выделение отдельных каналов
- Неограниченное число автоматических измерений
- Простой доступ к Ethernet
Простой и удобный переход от проектирования к заводским испытаниям
Прибор сокращает трудозатраты за счёт использования при производстве того же программного обеспечения и программ тестирования, которые применялись при разработке. Для проверки правильности разработок можно воспользоваться стендовым осциллографом MSO Серии 6 с дисплеем с диагональю 15,6 дюйма, высоким разрешением и жестовым управлением. Затем в ходе производства можно задействовать компактную низкопрофильную модель дигитайзера с тем же интерфейсом пользователя и аналогичным оборудованием.
Просмотреть описание микросхем ASIC, на основе которых создана Серия 6
| Модель | Полоса частот | Частота дискретизации | Разрешение по вертикали | Rack Height | Прайс-лист |
|---|---|---|---|---|---|
| LPD64 | DC to 8 GHz |
25 GS/s |
12-bits ADC |
2U rack mount ready | Конфигурация и ценовое предложение |
| Модель | Полоса частот | Частота дискретизации | Разрешение по вертикали | Rack Height | Прайс-лист |
|---|---|---|---|---|---|
| LPD64 | DC to 8 GHz |
25 GS/s |
12-bits ADC |
2U rack mount ready | Конфигурация и ценовое предложение |
| Tektronix Низкопрофильный дигитайзер Серии 6 |
Tektronix Низкопрофильный MSO Серии 5 |
LeCroy Низкопрофильный осциллограф WaveRunner 8000-R |
Keysight M9710A |
National Instruments PXIe-518x |
Guzik Серия ADP |
||
|---|---|---|---|---|---|---|---|
| Полоса пропускания (на всех каналах) | От 1 до 8 ГГц | 1 ГГц | 1—4 ГГц | 2,5 ГГц (типов.) | 2,5 ГГц (5186) 1,5 ГГц (5185) |
6,5 ГГц (ADP7104) 4 ГГц (ADP7084) |
|
| Число аналоговых каналов | 4 | 8 | 4 | 2 | 2 | 4 | |
| Частота дискретизации аналогового сигнала (на всех каналах) | 25 Гвыб/с | 6,25 Гвыб/с | 10 Гвыб/с при 1 ГГц 20 Гвыб/с при >1 ГГц |
5 Гвыб/с | 6,25 Гвыб/с | 16 Гвыб/с (ADP7104) 10 Гвыб/с (ADP7084) |
|
| Вход РЧ — ЦПП Полоса пропускания (диапазон) | 2 ГГц | 500 МГц | — | — | — | 2,5 ГГц | |
| Разрешение АЦП | 12 бит | 12 бит | 8 бит | 10 бит | 10 бит | 10 бит | |
| Эффективное количество значащих разрядов ENOB | 8,2 бит при 1 ГГц 7,6 бит при 2,5 ГГц 7,25 бит при 4 ГГц 6,8 бит при 6 ГГц 6,5 бит при 8 ГГц |
7,6 бит при 1 ГГц | — | 7,2 бит при 924 МГц | 6,3 бит при 1 ГГц 6,0 бит при 2,5 ГГц 5,5 бит при 5 ГГц |
7,9 бит при 1 ГГц 7,5 бит при 2,5 ГГц 6,9 бит при 4 ГГц 6,7 бит при 6 ГГц 6,5 бит при 8 ГГц |
|
| Стандартная длина записи (на всех каналах) | 125 млн точек | 125 млн точек | 64 или 16 млн точек при 1 ГГц | 100 Мвыб/канал | 4 тыс. точек | — | |
| Опция длины записи (на всех каналах) | 1 млрд точек | 500 млн точек | — | 1,6 Гвыб/канал | 100 тыс. точек | — | |
| Программируемый интерфейс | Python, Visa, IVI, Sockets, LXI, MATLAB, LabView | Python, Visa, IVI, Sockets, MATLAB, LabView | Python, Visa, IVI, Sockets, LXI, MATLAB, LabVIEW | Visa, IVI, C/C++/C#, MATLAB, LabView | LabView | PI, IVI, LabView | |
| Простое удалённое управление через IP-адрес | Да, из браузера | Да, из браузера | WaveStudio | Нет | Нет | Нет | |
| Обновление полосы пропускания в полевых условиях | Да | Нет | Нет | Нет | Нет | Нет | |
| Высота (стоечный просвет) | 2U | 2U | 2U | 2U — требуется шасси AXI | 3U — требуется шасси PXI | 2U — требуется шасси AXI | |
| Операционная система | Windows 10 или встроенный Linux | Встроенный закрытый Linux | Окна | Windows или Linux | Окна | Windows или Linux | |
| Возможность совместной работы дигитайзера с осциллографом | MSO Серии 6 | MSO Серии 5 | WaveRunner 8000 | — | — | — |
