任意波形ジェネレータ

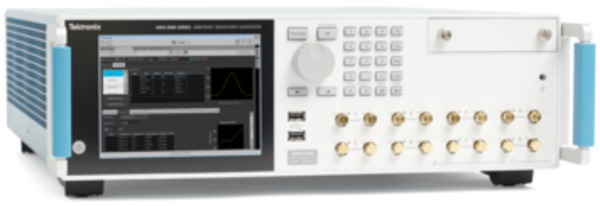

AWG5200シリーズ・データ・シート

AWG5200シリーズ任意波形ジェネレータ（AWG）は、優れた信号生成機能を提供することにより、技術革新の最先端で活躍するエンジニアや研究者を支えます。AWG5200シリーズAWGは、優れた信号品質とクラス最高のサンプル・レートとメモリ容量を備えており、業界トップクラスの信号出力ソリューションとして、複雑なRFベースバンド信号や厳密な信号が必要となる様々な用途の要求に応えます。最高5GS/sのサンプル・レート（補間により10GS/s）と16ビットの垂直分解能により、AWG5200シリーズは、複雑な信号を簡単に生成できるだけでなく、取り込まれた信号を正確に再現することもできます。

主な性能仕様

最高サンプル・レート：10GS/s（2倍の補間実施時）
チャンネル構成：2、4、8チャンネル
SFDR（スプリアス・フリー・ダイナミック・レンジ）：－70dBc
垂直分解能：16ビット
波形メモリ（チャンネルあたり）：2Gポイント

主な特長

複雑なRF信号も1台ですべて生成可能
- 外部アップコンバータを使わずにキャリア周波数4GHzまでの信号を直接生成可能
高速デジタル・データ通信の伝送路通過後の波形をシミュレーション
高精度RF信号の生成
- 優れたスプリアス・フリー・ダイナミック・レンジ：－70dBc
帯域幅を犠牲にすることなく長い複雑な波形シナリオを生成
- 最大2Gポイントの波形メモリにより、5GS/sのサンプル・レートで400msおよび2.5GS/sのサンプル・レートで800msデータ生成が可能
複数台の同期運転により、マルチチャンネルの高速AWGシステムを構築
外付PCなしですべての操作が可能
- 内蔵のディスプレイ／操作ボタンにより、AWGの前面パネルから直接すばやく波形を選択、編集、再生でき、イベントでのトリガも可能
取込んだ信号の再生機能により、実際の環境をシミュレーション
- オシロスコープまたはスペクトラム・アナライザで取込んだ波形は、AWGで再生、編集、サンプル・レートの変換が可能
シミュレーションから実信号でのテスト環境へのスムーズな移行
- MATLAB、Microsoft Excelなどのサードパーティ・ツールから波形をインポート

アプリケーション

通信／防衛分野のエレクトロニクス機器のテストや開発に必要なRF／マイクロ波波形の生成
- 最高4GHzのRF信号の出力が可能
電気、物理、化学の最先端研究
- 高速、低ジッタの信号発生器による、特殊なアナログ信号、高速パルス、データ・ストリーム、クロック信号の生成

シミュレーションから実環境での試験へのシームレスな移行

波形を作成、あるいは取込むことができれば、AWG5200シリーズで信号を再現できます。波形は、さまざまな方法で作成できます。さらに充実した波形生成プラグインのライブラリは、テクトロニクスのAWGシリーズでの使用に適しており、特定のアプリケーションに向けた波形生成機能があります。一方、 MATLAB、Excelなどのサードパーティのソリューションを使用すれば、さまざまな種類の波形を作成し、インポートできます。これらのソフトウェア・パッケージで作成された波形は、AWG5200シリーズにインポートして再生できるため、シミュレーションから実際の使用環境での評価にシームレスに移行できます。

高度な遠隔操作と波形生成

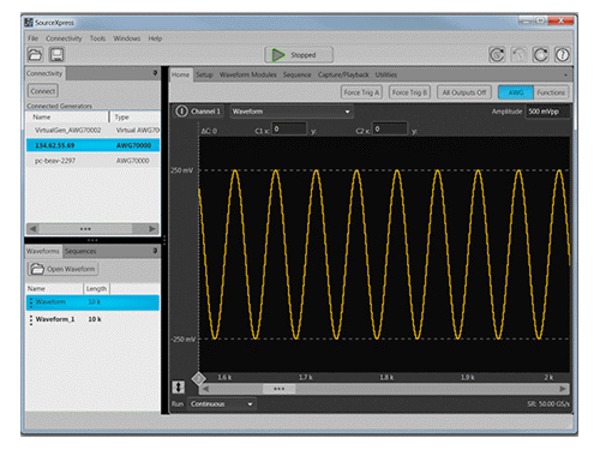

新しいSourceXpressプラットフォームは、 Microsoft® Windows PCから、AWGのすべてのコントロールと波形生成機能を利用できます。AWGを直接使用できないときでも、波形の読み込みやシーケンスの作成、再生が行えます。すべての波形生成プラグインは、SourceXpressプラットフォームでネイティブに実行されるため、何度も実験室に足を運ばなくても、テスト信号をすばやく生成できます。

RF信号生成

RF信号はますます複雑になり、RF設計エンジニアにとっては、設計に対する適合性試験やマージン・テストに必要な信号を正確に作成することが困難になっています。汎用RF波形生成プラグインを使用することで、AWG5200シリーズは、困難な設計の問題にも対応できます。汎用RFプラグインは、変調ベースバンド、IF、RF信号のデジタル・シンセシスが可能なソフトウェア・パッケージで、AWG5200シリーズ任意波形ジェネレータの高度な信号出力能力をフルに活用することによって、信号生成に新しいレベルの性能をもたらします。

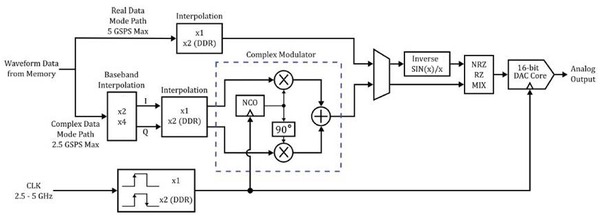

内蔵デジタルIQモジュレータ

テレコム／防衛システムの小型化や、コスト削減に対する要求の高まりを受け、最新のDACでは、1つのチップにより多くの機能を統合するなど、さらに進化を続けています。ハイエンドの高速なDACの中には、デジタル信号処理や、デジタル補間、複雑なモジュレーション、数値制御型発信器（NCO）といったシグナル・コンディショニングの機能を統合したものもあります。それらは、小型でありながら、複雑なRF信号を効率的に生成できます。

テクトロニクスのAWG5200シリーズは、デジタル・モジュレータによるIQ変調や、マルチレートの補間などの機能を備えています。IQ変調の機能を内蔵しているため、外部のモジュレータやミキサを使用するときに起こりがちだった、IQミスマッチの問題が解消されます。さらに、このモジュレータにより、帯域内のキャリア・リークがなくなり、イメージも除去されます。内蔵の補間機能を使用することで、波形のサイズが小さくなり、コンパイル時間が短縮するなど、効率的な波形の生成が可能になるだけでなく、波形の再生時間も延ばせます。

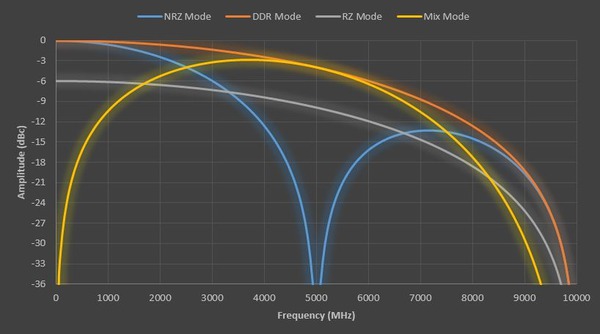

複数のDACモードを利用可能

AWG5200シリーズのDACでは、複数のモードを使用できるため、DACの帯域やロールオフ周波数を考慮した最もクリアな部分で、信号を出力できます。

エンバイロメント信号出力

レーダ信号の多くにはきわめて厳密な要件があり、性能を低下させることなく、規格ベースの商用信号とスペクトラムを共有できなければなりません。性能が低下しないことを検証するためには、設計／デバッグにおいて最悪のケースを想定してテストする必要があります。AWG5200シリーズは、そうした最悪のケースを再現するのに必要な優れた柔軟性と精度を備えています。

仕様

すべての仕様は特に断りのないかぎり、代表値です。すべての仕様は、特に断りのないかぎり、すべての機種に適用されます。

ハードウェアの一般特性

アナログ出力数

AWG5202型: 2
AWG5204型: 4
AWG5208型: 8

アナログ出力コネクタ

SMA（Fe）

アナログ出力インピーダンス

50Ω

マーカ出力数

AWG5202型: 8
AWG5204型: 16
AWG5208型: 32

分解能（公称値）

16ビット（アクティブなマーカ数：0）、15ビット（アクティブなマーカ数：1）、14ビット（アクティブなマーカ数：2）、13ビット（アクティブなマーカ数：3）、12ビット（アクティブなマーカ数：4）

波形メモリ

2Gポイント／Ch

波形長の最小単位数

1ポイント

波形の最小サイズ

2400ポイント

動作モード

Continuous（連続）: 波形は連続的に繰り返される
Triggered（トリガ）: トリガを受信すると、波形は一回だけ出力される
Triggered Continuous: トリガを受信すると、波形は連続的に出力される
Gated（ゲート）: トリガが有効な間、波形が連続的に出力される

サンプル・レート（公称値）

300S/s～5GS/s（補間により10GS/s - ダブル・データ・レート）

Sin(x)/x（－3dB）

2.22GHz @ 5GS/s、4.44GHz @ 10GS/s（補間実施時）

コンピュータ特性

オペレーティング・システム／周辺機器／IO

Microsoft® Windows OS

USB 2.0互換（前面、×2）

USB 3.0互換（後部、×4）

RJ-45 Ethernetコネクタ（後部）、10/100/1000BASE-T対応

VGAビデオ（後部パネル）、外部モニタ用

eSATA（後部パネル）

ディスプレイ特性: LEDバックライト・タッチ・スクリーン・ディスプレイ、対角165mm、1024 × 768 XGA
サードパーティ・アプリケーション用のソフトウェア・ドライバ: IVI-COMドライバ
IVI-Cドライバ

アナログ出力特性

有効周波数出力

Fmaximumは「サンプル・レート／オーバーサンプリング・レート」またはSR/2.5で定義

: 2GHz
4GHz（ダブル・データ・レート ‐ DDRモード）

DC広帯域出力

振幅レベルはシングルエンド出力での値。差動出力時には、出力が2倍になる

振幅レンジ

25mV_p-p～0.75V_p-p（シングルエンド、50Ω終端）

50mV_p-p～1.5V_p-p（差動モード、100Ω終端）

振幅確度（保証値）

設定の±2%、100mV_p-p以上

設定の±5%、100mV_p-p未満

オフセット

±2V（終端：50Ω、GND）、±4V（終端：DC電圧）

オフセット確度

±（オフセットの2%＋10mV）、50Ω（GND）（コモンモード、保証値）

±25mV、100Ω（差動）（差動モード）

アナログ周波数帯域（750mV_p-p）

DC～2GHz（－3dB）、DC～4GHz（－6dB）

立上り／立下り時間

20%～80%のレベルで測定された立上り／立下り時間

110ps未満（750mV_p-p、シングルエンド）

DC広帯域アンプ出力（オプション）

振幅レベルはシングルエンド出力での値。差動出力時には、出力が2倍になる

振幅レンジ

25mV_p-p～1.5V_p-p（シングルエンド、50Ω終端）

50mV_p-p～3.0V_p-p（差動モード、100Ω終端）

振幅確度（保証値）

設定の±2%、100mV_p-p以上

設定の±5%、100mV_p-p未満

オフセット

±2V（終端：50Ω、GND）、±4V（終端：DC電圧）

オフセット確度

±（オフセットの2%＋10mV）、50Ω（GND）（コモンモード、保証値）

±25mV、100Ω（差動）（差動モード）

アナログ周波数帯域

DC～1.3GHz（－3dB）、DC～2.6GHz（－6dB）（1.5V_p-p）

立上り／立下り時間

20%～80%のレベルで測定された立上り／立下り時間。

180ps未満（1.5V_p-p、シングルエンド）

DCハイ電圧出力（オプション）

振幅レベルはシングルエンド出力での値。差動出力時には、出力が2倍になる

振幅レンジ

10mV_p-p～5.0V_p-p（シングルエンド、50Ω終端）

20mV_p-p～10.0V_p-p（差動モード、100Ω終端）

振幅確度（保証値）

設定の±2%、160mV_p-p以上

設定の±5%、160mV_p-p以上

オフセット

±2V（終端：50Ω、GND）、±4V（終端：DC電圧）

オフセット確度

±（オフセットの2%＋振幅の1%＋20mV）（コモンモード、保証値）

±88mV、100Ω（差動モード）

アナログ周波数帯域

DC～370MHz（－3dB）（2V_p-p）

DC～200MHz（－3dB）（4V_p-p）

立上り／立下り時間

20%～80%のレベルで測定された立上り／立下り時間

1.3ns未満（5V_p-p、シングルエンド）

1.1ns未満（4V_p-p、シングルエンド）

0.8ns未満（3V_p-p、シングルエンド）

0.6ns未満（2V_p-p、シングルエンド）

ACダイレクト出力

振幅レベルはシングルエンド出力での値。

振幅レンジ: －17dBm～－5dBm
振幅確度: ±0.5dBm（100MHz）
DCバイアス: ±5V（150mA）
DCバイアス確度（保証値）: ±（バイアスの2%＋20mV）、オープン回路（ゼロ負荷電流）
アナログ周波数帯域: 10MHz～2GHz（－3dB）、10MHz～4GHz（－6dB）

ACアンプ出力（オプション）

振幅レベルはシングルエンド出力での値。

振幅レンジ

－85dBm～＋10dBm（10MHz～3.5GHz）

－50dBm～＋10dBm（3.5GHz～5GHz）

振幅確度

±0.5dB（100MHz）

DCバイアス

±5V（150mA）

DCバイアス確度（保証値）

±（バイアスの2%＋20mV）、オープン回路（ゼロ負荷電流）

アナログ周波数帯域

10MHz～2GHz（－3dB）、10MHz～4GHz（－6dB）

Outputマッチング、VSWR

Sin(x)/xのロールオフ特性に演算補正、外部校正で補正なし

出力経路	仕様
DC広帯域出力	DC～1GHz　1.4:1未満 1GHz～3GHz　1.6:1未満 3GHz～4GHz　2.0:1未満
DC広帯域アンプ出力（オプション）	DC～1GHz　1.4:1未満 1GHz～3GHz　1.6:1未満 3GHz～4GHz　2.0:1未満
ACダイレクト出力	10MHz～1GHz　1.6:1未満 1GHz～4GHz　2:1未満
ACアンプ出力（オプション）	10MHz～2GHz　1.4:1未満 2GHz～4GHz　1.5:1未満

ビット・レート: ビット・レートは「サンプル・レート／4ポイント（1サイクルあたり）」で規定され、劣化信号を生成可能
1.25Gbps（5GS/s）

チャンネル・タイミング特性

チャンネル間スキュー

±25ps

スキュー調整

レンジ: ±2ns
分解能: 250fs

シーケンス機能特性

最大シーケンス・ステップ数: 16,384
サブ・シーケンシング: シーケンス･レベル：シングル・レベル

スプリアス・フリー・ダイナミック・レンジ（SFDR）性能

SFDR性能

SFDRは、直接出力されるキャリア周波数の関数として定義される。

高調波は含まないバランを使用し、出力振幅を500mVに設定した状態で測定。

DCダイレクト出力

	帯域内性能		隣接帯域性能
アナログ・チャンネル出力周波数	測定範囲	仕様	測定範囲	仕様
100MHz	10～500MHz	－80dBc	0.01～1.25GHz	－72dBc
10～625MHz	10～625MHz	－70dBc	0.01～1.25GHz	－62dBc
0.01～1GHz	0.01～1GHz	－60dBc	0.01～1.25GHz	－58dBc
1～1.25GHz	1～1.25GHz	－60dBc	0.01～1.25GHz	－54dBc

	帯域内性能		隣接帯域性能
アナログ・チャンネル出力周波数	測定範囲	仕様	測定範囲	仕様
100MHz	0.01～1GHz	－80dBc	0.01～2.5GHz	－72dBc
0.01～1.25GHz	0.01～1.25GHz	－70dBc	0.01～2.5GHz	－62dBc
0.01～2GHz	0.01～2GHz	－60dBc	0.01～2.5GHz	－58dBc
2～2.5GHz	2～2.5GHz	－60dBc	0.01～2.5GHz	－54dBc

	帯域内性能		隣接帯域性能
アナログ・チャンネル出力周波数	測定範囲	仕様	測定範囲	仕様
100MHz	0.01～1GHz	－80dBc	0.01～5GHz	－72dBc
0.01～1.25GHz	0.01～1.25GHz	－70dBc	0.01～5GHz	－57dBc
0.01～2GHz	0.01～2GHz	－60dBc	0.01～5GHz	－57dBc
2～3.5GHz	2～3.5GHz	－60dBc	0.01～5GHz	－54dBc
3.5～4GHz	3.5～4GHz	－56dBc	0.01～5GHz	－50dBc

ACダイレクト出力

高調波は含まない最大出力振幅で測定

	帯域内性能		隣接帯域性能
アナログ・チャンネル出力周波数	測定範囲	仕様	測定範囲	仕様
100MHz	10～500MHz	－80dBc	0.01～1.25GHz	－72dBc
10～625MHz	10～625MHz	－70dBc	0.01～1.25GHz	－62dBc
0.01～1GHz	0.01～1GHz	－60dBc	0.01～1.25GHz	－58dBc
1～1.25GHz	1～1.25GHz	－60dBc	0.01～1.25GHz	－54dBc

	帯域内性能		隣接帯域性能
アナログ・チャンネル出力周波数	測定範囲	仕様	測定範囲	仕様
100MHz	0.01～1GHz	－80dBc	0.01～2.5GHz	－72dBc
0.01～1.25GHz	0.01～1.25GHz	－70dBc	0.01～2.5GHz	－62dBc
0.01～2GHz	0.01～2GHz	－60dBc	0.01～2.5GHz	－58dBc
2～2.5GHz	2GHz～2.5GHz	－60dBc	0.01～2.5GHz	－54dBc

	帯域内性能		隣接帯域性能
アナログ・チャンネル出力周波数	測定範囲	仕様	測定範囲	仕様
100MHz	0.01～1GHz	－80dBc	0.01～5GHz	－72dBc
0.01～1.25GHz	0.01～1.25GHz	－70dBc	0.01～5GHz	－62dBc
0.01～2GHz	0.01～2GHz	－60dBc	0.01～5GHz	－58dBc
2～3.5GHz	2～3.5GHz	－60dBc	0.01～5GHz	－54dBc
3.5～4GHz	3.5～4GHz	－56dBc	0.01～5GHz	－50dBc

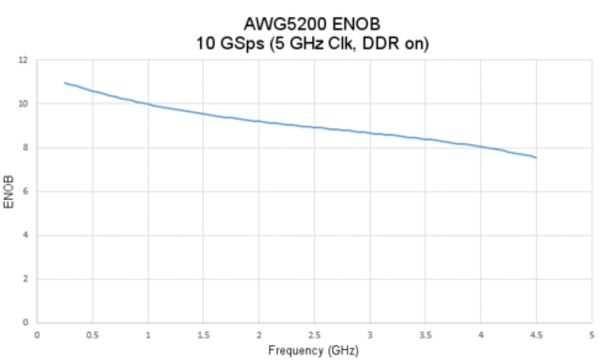

有効ビット数（ENOB）

クロック性能

クロック入力

コネクタ: SMA（後部パネル）
入力インピーダンス: 50Ω、ACカップリング
周波数レンジ: 2.5GHz～5GHz
入力振幅: 0dBm～＋10dBm

クロック出力

コネクタ: SMA（後部パネル）
出力インピーダンス: 50Ω、ACカップリング
周波数レンジ: 2.5GHz～5GHz
出力振幅: ＋3dBm～＋10dBm

サンプリング・クロック

分解能: 最大8桁
確度: リファレンス周波数確度により異なる

同期クロック出力

周波数: 外部クロック出力／32
振幅: 0.85V～1.25V_p-p（50Ω終端）
コネクタ: SMA（後部パネル）
インピーダンス: 50Ω、ACカップリング

トリガ入力

入力

2（AおよびB）

極性

正または負

インピーダンス

50Ω、1kΩ

入力レンジ

50Ω：5V_rms未満

1kΩ：±10V

コネクタ

SMA（後部パネル）

スレッショルド

レンジ	－5.0V～5.0V
分解能	0.1V
確度	±（5%＋100mV）

アナログ出力までのトリガ遅延

非同期	8760/fclk＋68ns ±20ns
同期	8275/fclk＋30ns ±20ns

非同期トリガ・ジッタ

1kΩ選択時	440ps_p-p（DACのサンプリング・クロック：2.5GHz） 240ps_p-p（DACのサンプリング・クロック：5GHz）
50Ω選択時	420ps_p-p、24ps_rms（DACのサンプリング・クロック：2.5GHz） 220ps_p-p、14ps_rms（DACのサンプリング・クロック：5GHz）

同期トリガ・ジッタ

内部または外部クロックに同期されたトリガ	300fs_rms
可変リファレンスに同期されたトリガ	400fs_rms
10MHｚ固定リファレンスに同期されたトリガ	1.7ps_rms

トリガ可能最小パルス幅

20ns

トリガ・ホールドオフ

2μs未満

リファレンス入力

入力振幅: －5dBm～＋5dBm
固定周波数レンジ: 10MHz、±40Hz
可変周波数レンジ: 35MHz～240MHz
コネクタ: SMA（後部パネル）
インピーダンス: 50Ω、ACカップリング

10MHzリファレンス

コネクタ: SMA（後部パネル）
インピーダンス: 50Ω、ACカップリング
振幅: ＋4dBm ±2dBm
周波数（保証値）: ±（1ppm＋エージング）以内、エージング：±1ppm／年

補助出力（フラグ）

出力数

AWG5202型：4

AWG5204型：4

AWG5208型：8

コネクタ

SMB（後部パネル）

出力振幅

ハイ2.0V（50Ω終端）

ロー0.7V（10mAシンク時）

出力インピーダンス

50Ω

マーカ

出力数

AWG5202型：合計8個（チャンネルあたり4個）

AWG5204型：合計16個（チャンネルあたり4個）

AWG5208型：合計32個（チャンネルあたり4個）

マーカ・サンプル・レート

2.5GS/s～5GS/s

最小パルス幅

400ps

最高データ・レート

2.5GS/s

タイプ

シングルエンド

コネクタ

SMA（後部パネル）

インピーダンス

50Ω

50Ωへの出力

ウィンドウ：－0.5V～1.7V

振幅：200mV～1.75V

分解能：100μV

立上り時間

（20%～80%）：150ps

同じチャンネルのマーカ間のスキュー

25ps未満

ディレイ制御

±2ns

ランダム・ジッタ

5ps

パターン・ジャンプ

コネクタ・タイプ

ピン番号		ピン番号		ピン番号
1	GND	6	GND	11	データ・ビット5、入力
2	データ・ビット0、入力	7	ストローブ、入力	12	データ・ビット6、入力
3	データ・ビット1、入力	8	GND	13	データ・ビット7、入力
4	データ・ビット2、入力	9	GND	14	GND
5	データ・ビット3、入力	10	データ・ビット4、入力	15	GND

入力インピーダンス

1kΩ、プルダウン（GND）

入力レベル

3.3V LVCMOS

5V TTL互換

ジャンプ先の数

256

ストローブ極性

負のエッジ

ストローブの最小パルス幅

64ns

ストローブのセットアップ／ホールド時間

セットアップ：5ns

ホールド：5ns

波形機能

波形ファイルのインポート

入力波形フォーマット：

.AWGX（AWG5200/70000シリーズ）

.AWG（AWG5000またはAWG7000シリーズ）

.PATおよび*.WFM（AWG400/500/600/700シリーズ）

.IQT（RSA3000シリーズ）

.TIQ（RSA6000/5000シリーズまたはMDO4000シリーズ）

.WFMまたは*.ISF（TDS/DPO/MSO/DSAシリーズ）

.TXTファイル・フォーマット

.MAT（Matlabファイル・フォーマット）

.SEQX（AWG5200シリーズ）

.SEQ（AWG400/500/600/700シリーズ）

.TMPまたは.PRM（Midas Blueフォーマット。データ・タイプ1000/1001、スカラ／複素数データ、8/16/32/64ビットの整数および32/64ビットの浮動小数点データ・タイプ）

波形ファイルのエクスポート

.WFMX（AWG5200/70000シリーズのネイティブ・フォーマット）

.WFM（AWG400/500/600/700シリーズの波形ファイル）

.TIQ（RSA5000/6000 シリーズのIQペア）

.TXTファイル・フォーマット

物理特性

寸法

高さ: 153.6mm
幅: 460.5mm
奥行: 603mm

質量

AWG5202型: 19.96kg、21.02kg（梱包時）
AWG5204型: 20.62kg、21.66kg（梱包時）
AWG5208型: 23kg、24.04kg（梱包時）

冷却に必要なスペース

上部: 0
底部: 0
左側面: 50mm
右側面: 50mm
後部: 0

電源

AC電源入力: 100～240VAC、50/60 Hz
消費電力: 最大750W

EMC、環境、安全性

温度

動作時: 0℃～＋50℃
非動作時: －20℃～＋60℃

湿度

動作時

30℃以下で相対湿度5%～90%（RH）

30℃～50℃で相対湿度5%～45%

結露なし

非動作時

30℃以下で相対湿度5%～90%（RH）

5℃～45℃で相対湿度30%～60%

結露なし

高度

動作時

最高3,000m

1,500mを超えた場合、最高動作温度は300mにつき1℃の割合で低下

非動作時

最高12,000m

機械的衝撃

動作時: ハーフサインの機械的衝撃、30Gピーク振幅、持続時間11ms、各軸方向に3回

規制

安全性

UL61010-1、CAN/CSA-22.2、No.61010-1-04、EN61010-1、IEC61010-1

エミッション

EN55011（Class A）、IEC61000-3-2、IEC61000-3-3

イミュニティ

IEC61326、IEC61000-4-2/3/4/5/6/8/11

地域による承認

ヨーロッパ	オーストラリア／ニュージーランド
EN61326	AS/NZS 2064

ご注文の際は以下の型名をご使用ください。

AWG5200ファミリ

AWG5202型

16ビット、レコード長：2Gサンプル／チャンネル、2チャンネル任意波形ジェネレータ

AWG5200-225: 2.5GS/s

AWG5200-250: 5GS/s（補間により10GS/s）

AWG5200-2DC: DC広帯域アンプ出力

AWG5200-2HV: 高電圧出力

AWG5200-2AC: ACアンプ出力

AWG5200-2DIGUP: デジタル・アップ・コンバージョン（AWG5200-250が必要）

AWG5200-SEQ: シーケンス機能
AWG5202-ACCY01: USBマウス、コンパクトUSBキーボード、タッチ・スクリーン・スタイラスペン

AWG5204型

16ビット、レコード長：2Gサンプル／チャンネル、4チャンネル任意波形ジェネレータ

AWG5200-425: 2.5GS/s

AWG5200-450: 5GS/s（補間により10GS/s）

AWG5200-4DC: DC広帯域アンプ出力

AWG5200-4HV: 高電圧出力

AWG5200-4AC: ACアンプ出力

AWG5200-4DIGUP: デジタル・アップ・コンバージョン（AWG5200-450が必要）

AWG5200-SEQ: シーケンス機能
AWG5204-ACCY01: USBマウス、コンパクトUSBキーボード、タッチ・スクリーン・スタイラスペン

AWG5208型

16ビット、レコード長：2Gサンプル／チャンネル、8チャンネル任意波形ジェネレータ

AWG5200-825: 2.5GS/s

AWG5200-850: 5GS/s（補間により10GS/s）

AWG5200-8DC: DC広帯域アンプ出力

AWG5200-8HV: 高電圧出力

AWG5200-8AC: ACアンプ出力

AWG5200-8DIGUP: デジタル・アップ・コンバージョン（AWG5200-850が必要）

AWG5200-SEQ: シーケンス機能
AWG5208-ACCY01: USBマウス、コンパクトUSBキーボード、タッチ・スクリーン・スタイラスペン

スタンダード・アクセサリ¹

136-7162-xx: 50Ω、18GHz、SMAターミネーション（チャンネルごとに2個）
071-3529-xx: インストールおよび安全性に関するマニュアル（英語）
—: 校正証明書
—: 電源ケーブル

¹注文時に電源ケーブルと言語オプションをご指定ください。

オプション

電源プラグ・オプション

Opt.A0: 北米仕様電源プラグ（115 V、60 Hz）
Opt.A1: ユニバーサル欧州仕様電源プラグ（220 V、50 Hz）
Opt.A2: イギリス仕様電源プラグ（240 V、50 Hz）
Opt.A3: オーストラリア仕様電源プラグ（240 V、50 Hz）
Opt.A4: 北米仕様電源プラグ（240V、50Hz）
Opt.A5: スイス仕様電源プラグ（220 V、50 Hz）
Opt.A6: 日本仕様電源プラグ（100 V、50/60 Hz）
Opt.A10: 中国仕様電源プラグ（50 Hz）
Opt.A11: インド仕様電源プラグ（50 Hz）
Opt.A12: ブラジル仕様電源プラグ（60 Hz）
Opt.A99: 電源コードなし

言語オプション

Opt.L0: 英語
Opt.L5: 日本語
Opt.L7: 簡体字中国語
Opt.L8: 繁体字中国語
Opt.L10: ロシア語
Opt.L99: マニュアルなし

サービス・オプション

Opt.C3: 3年標準校正（納品後2回実施）
Opt.C5: 5年標準校正（納品後4回実施）
Opt.CA1: 1回の校正または機能検証
Opt.D1: 英文試験成績書
Opt.D3: 3年試験成績書（Opt. C3と同時発注）
Opt.D5: 5 年試験成績書（Opt. C5 と同時発注）
Opt.G3: 3年間ゴールド・サービス・プラン
Opt.G5: 5年間ゴールド・サービス・プラン
Opt.IF: アップグレードのインストール・サービス
Opt. R3: 3年保証期間
Opt.R5: 5年保証期間

製品購入後のサービス・オプション

CA1: 1回の校正または機能検証
R5DW: 5年間の保証期間
R2PW: 保証期間後2年間の保証期間
R1PW: 保証期間後1年間の保証期間

推奨アクセサリ

ラック・マウント・キット

GF-RACK3U: ラック・マウント・キット

製品のアップグレード

AWG5202型

AWG52UP Opt SSD: 構成済みSSD追加（または交換）
AWG5200-2-2550: サンプル・レートを2.5GS/sから5GS/s（補間により10GS/s）にアップグレード
AWG5200-2DC: DC広帯域アンプ出力追加
AWG5200-2HV: DC高電圧出力追加（SN B020000以降のみ）
AWG5200-2AC: ACアンプ出力追加
AWG5200-2DIGUP: デジタル・アップ・コンバージョンの追加（AWG5200-250またはAWG5200-2-2550が必要）
AWG5200-SEQ: シーケンス機能追加

AWG5204型

AWG52UP Opt SSD: 構成済みSSD追加（または交換）
AWG5200-4-2550: サンプル・レートを2.5GS/sから5GS/s（補間により10GS/s）にアップグレード
AWG5200-4DC: DC広帯域アンプ出力追加
AWG5200-4HV: DC高電圧出力追加（SN B020000以降のみ）
AWG5200-4AC: ACアンプ出力追加
AWG5200-4DIGUP: デジタル・アップ・コンバージョンの追加（AWG5200-450またはAWG5200-4-2550が必要）
AWG5200-SEQ: シーケンス機能追加

AWG5208型

AWG52UP Opt SSD: 構成済みSSD追加（または交換）
AWG5200-8-2550: サンプル・レートを2.5GS/sから5GS/s（補間により10GS/s）にアップグレード
AWG5200-8DC: DC広帯域アンプ出力追加
AWG5200-8HV: DC高電圧出力追加（SN B020000以降のみ）
AWG5200-8AC: ACアンプ出力追加
AWG5200-8DIGUP: デジタル・アップ・コンバージョンの追加（AWG5200-850またはAWG5200-8-2550が必要）
AWG5200-SEQ: シーケンス機能追加

プラグイン

プラグインを使用することで、任意波形ジェネレータの機能を拡張できます。さまざまな種類のプラグインが提供されており、特定の種類の波形や補正機能に対応しています。各プラグインでは、それぞれ固有のインストレーション・ファイルが用意されているため、シームレスにインストールできます。インストールが完了すると、新しいメニュー選択項目が表示されます。面倒なコンフィギュレーションは一切必要ありません。

プラグイン機能	概要	型名	追加ライセンスによる機能拡張

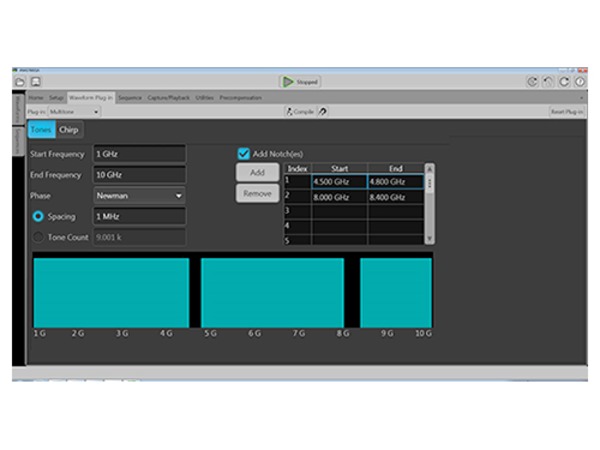

マルチトーン／チャープ・プラグイン	チャープ／ノッチ／トーン信号を生成します。	MTONENL-SS01 MTONEFL-SS01
プリコンペンセーション・プラグイン	生成された補正係数を波形に適用することで、フラットな周波数応答と直線的な位相応答を実現します。	PRECOMNL-SS01 PRECOMFL-SS01
ハイスピード・シリアル・プラグイン	事前に歪ませた波形を作成することで、デバイスの規格への適合性をテストします。	HSSNL-SS01 HSSFL-SS01 HSSPACKNL-SS01 HSSPACKFL-SS01	Sパラメータおよびシンボル間干渉スペクトラム拡散クロック（SSC）（HSSPACKにはこれらの拡張機能のライセンスが含まれます）
RF生成プラグイン	デジタル変調された信号を生成し、マルチキャリアにも対応します。	RFGENNL-SS01 RFGENFL-SS01	Sパラメータ
光プラグイン	光通信のテストで使用される複雑な変調方式の波形を生成します。	OPTICALNL-SS01 OPTICALFL-SS01	Sパラメータスペクトラム拡散クロック（SSC）
OFDMプラグイン	マルチ・バーストに対応した複数のOFDMフレームを生成します。	OFDMNL-SS01 OFDMFL-SS01	Sパラメータ
レーダ・プラグイン	さまざまな変調や障害を再現した、レーダ・パルス波形を生成します。	RADARNL-SS01 RADARFL-SS01	Sパラメータ
エンバイロメント・プラグイン	商用通信や防衛関連システムなどの実環境を再現し、モニタリングのシミュレーションやレシーバ・テストに活用できます。	ENVNL-SS01 ENVFL-SS01
スペクトラム拡散クロック・プラグイン	ハイスピード・シリアル／光プラグインに、SSC機能を追加します。	SSCFLNL-SS01 SSCFLFL-SS01
Sパラメータ・プラグイン	汎用RF／ハイスピード・シリアル／光／OFDM／レーダ・プラグインに、Sパラメータ適用機能を追加します。	SPARANL-SS01 SPARAFL-SS01

プラグインでは、すべての機能を利用するために、ライセンスを購入する必要があります。

各プラグインで利用できるライセンスには、ノードロック（NL）とフローティング（FL）の2種類のライセンスがあります。

ノードロック・ライセンス（NL）は、ご使用の計測器のアプリケーションに固有に付与されるものであり、特定の製品のモデル／シリアル番号に対して永続的に割り当てられます。
フローティング・ライセンス（FL）は、製品間でライセンスを移動することができます。

保証

1年間


	当社はSRI Quality System RegistrarによりISO 9001およびISO 14001に登録されています。
	製品は、IEEE規格488.1-1987、RS-232-Cおよび当社標準コード＆フォーマットに適合しています。

任意波形ジェネレータ

AWG5200シリーズ・データ・シート

詳細情報

主な性能仕様

主な特長

アプリケーション

シミュレーションから実環境での試験へのシームレスな移行

高度な遠隔操作と波形生成

RF信号生成

内蔵デジタルIQモジュレータ

複数のDACモードを利用可能

エンバイロメント信号出力

仕様

ハードウェアの一般特性

コンピュータ特性

アナログ出力特性

チャンネル・タイミング特性

シーケンス機能特性

スプリアス・フリー・ダイナミック・レンジ（SFDR）性能

クロック性能

トリガ入力

リファレンス入力

10MHzリファレンス

補助出力（フラグ）

マーカ

パターン・ジャンプ

波形機能

物理特性

EMC、環境、安全性

ご注文の際は以下の型名をご使用ください。

AWG5200ファミリ

スタンダード・アクセサリ1

オプション

電源プラグ・オプション

言語オプション

サービス・オプション

製品購入後のサービス・オプション

推奨アクセサリ

ラック・マウント・キット

製品のアップグレード

プラグイン

保証

スタンダード・アクセサリ¹
