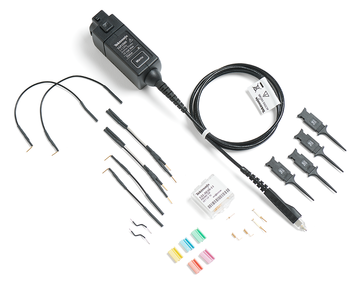

1.5 GHzアクティブ・プローブ
TAP1500 and TAP1500L Datasheet
TAP1500 and TAP1500L Datasheet
TAP1500およびTAP1500L型は、今日のデジタル・システム設計に必要とされる高速信号に対応した電気性能と機械性能を備えた、シングルエンド・アクティブFETプローブです。
主な特長
- 優れた電気性能
- プローブの周波数帯域:1.5GHz以上
- 立上り時間:267ps未満
- 入力容量:1pF以下
- 入力抵抗:1MΩ
- 入力ダイナミック・レンジ:-8V~+8V
- DC入力オフセット・レンジ:-10V~+10V
- 多様な用途に対応できる機械的性能
- 小型、軽量のプローブ・ヘッドにより、狭い回路基板にもプロービングが可能
- 0.5mmピッチまでのSMDに直接接続が可能なDUT接続アクセサリ
- 信頼性の高い堅牢な設計
- 優れた操作性
- TekVPI™プローブ・インタフェースを装備したオシロスコープに直接接続可能
- 単位は自動的にスケーリングされ、オシロスコープ上にリードアウトを表示可能
- オシロスコープに表示されるプローブ・メニューにより、プローブ・ステータス/診断、プローブDCオフセットが設定可能
- オシロスコープ経由でリモートによるGPIB/USBプローブ制御が可能
- アプリケーション
- 高速デジタル・システムの設計
- コンポーネントの設計および特性評価
- 製造技術/テスト
- 教育研究
- 16Vまでの電圧振幅測定
TekVPI™プローブ・インタフェースに対応した1.5GHzアクティブ・プローブ
TAP1500型アクティブEFTプローブは、TekVPI™ プローブ・インタフェースを装備したオシロスコープに直接接続して使用します。従来の3つの問題を解決することで、より高速信号の取込みと正確な測定結果を可能にしています。
- 1pF以下の入力容量と1MΩの入力抵抗により、DUTの負荷効果を軽減
- DUTとの多様な接続手段の提供により、小型のSMDにも接続可能
- プローブ先端で最高1GHzの周波数帯域を実現
仕様
すべての仕様は、特に断りのないかぎり、保証値を示します。すべての仕様は、特に断りのないかぎり、すべての機種に適用されます。
電力要件
TekVPIインタフェースを装備したオシロスコープから直接電源が供給されます。
保証電気特性
- 減衰比(プローブ単体)
- 10:1 ±2%
性能(代表値)
- 周波数帯域(プローブ単体)
- ≧1.5 GHz
- TAP1500Lのみ:Tektronix推奨のDSPフィルタが必要です。DSPフィルタは、4、5、6シリーズ・オシロスコープにのみ対応しています。
- 立上り時間(プローブ単体)
- <267 ps
- TAP1500Lのみ:Tektronix推奨のDSPフィルタが必要です。DSPフィルタは、4、5、6シリーズ・オシロスコープにのみ対応しています。
- 入力容量
- 1pF未満
- 入力抵抗
- 1 MΩ
- リニアリティ
- ±8 V (16 Vp-p)
- 入力オフセット・レンジ
- ±10 V
- 最大非破壊入力電圧
- ±15 V(DC + ピーク AC)
- 伝搬遅延
- 5.3 ns(TAP1500)/28.9 ns(TAP1500L)
EMC(電磁適合性)および安全性
- 温度
- 動作時
- 0~+50℃(+32 °F~122 °F)
- 非動作時
- ー40~+71℃(-40 °F~160 °F)
- 湿度
- 動作時
- 相対湿度5~95%(+30℃、+86℉まで)
- 相対湿度5~85%(30~+50℃、+86℉~+122℉)
- 結露なきこと
- 非動作時
- 相対湿度5~95%(+30℃、+86℉まで)
- 相対湿度5~85%(30~+75℃、+86℉~+167 ℉)
- 結露なきこと
- 高度
- 動作時
- 4,400m(14,436 ft)まで
- 非動作時
- 12,192m(40,000 ft)まで
- 規制
- コンプライアンス・ラベル
- WEEE(EU)
物理特性
- プローブ・ヘッド・サイズ
- 高さ
- 4.83mm(0.19in)
- 幅
- 7.87.1 mm(0.31in)
- 長さ
- 59.18mm(2.30in)
- その他の寸法
- ケーブル長
- 1,300mm(51 in)
- 7000 mm(275 in)TAP1500L
- 質量
- 本体
- 0.45kg(1.0 lbs)
- 1.0 kg(2.2 lbs)TAP1500L
ご注文の際は以下の型名をご使用ください。
TAP1500型
- TAP1500
- 1.5 GHzアクティブ・プローブ
- TAP1500X2
- 1.5GHzアクティブ・プローブ。お求めやすいTAP1500型プローブ2本のパッケージ
- TAP1500L
- 1.5GHzアクティブ・プローブ。ケーブル長:7 m(7,000 mm/275 in)
スタンダード・アクセサリ
概要 | TAP1500型、TAP1500L型、またはTAP1500X2型での数量 | 追加注文部品番号 | 追加注文時の数量 |
---|---|---|---|
低インダクタンス2.5cm Zグランド・リード | 2個セット | 196-3439-xx | 10個入 |
7.6cmグランド・リード | 2個セット | 196-3437-xx | 2個入 |
15.2cmグランド・リード | 2個セット | 196-3436-xx | 2個入 |
Yリード・アダプタ | 2個セット | 196-3463-xx | 2個入 |
カラー・バンド | 5色2組 | 016-1315-xx | 5色2組 |
はんだ付け用プローブ・チップ | 10個セット | 131-5638-xx | 10個入 |
Micro CKTテスト・チップ | 4個セット | 206-0569-xx | 各1個 |
フレックス90°スクエア・ピン・アダプタ | 2個セット | 214-4227-xx | 各1個 |
2.5mmスクエア・ピン・グランド・アダプタ | 2個セット | 131-5777-xx | 各1個 |
ユーザ・マニュアル(発注時に言語をご指定ください) | 各1個 | 071-1809-xx(英語)、071-1810-xx(日本語)、071-1811-xx(簡体字中国語) | 各1個 |
ナイロン製キャリング・ケース(TAP1500X2型には個別のプローブ・ケースは付属していません。個々のプローブ・ケースをご希望のお客様は、TAP1500プローブを注文する必要があります) | 各1個 | 016-1952-xx | 各1個 |
マニュアル・オプション
- Opt. L5
- 日本語
- Opt. L7
- 簡体字中国語
サービス・オプション
- Opt. C3
- 3年間の校正サービス
- Opt. C5
- 5 年間の校正サービス
- Opt. D1
- 校正データ・レポート
- Opt. D3
- 3年試験成績書(Opt. C3と同時発注)
- Opt. D5
- 5年試験成績書(Opt. C5と同時発注)
- Opt. R3
- 3年間の修理サービス(保証期間を含む)
- Opt. R5
- 5年間の修理サービス(保証期間を含む)
- Opt. SILV600
- 標準保証を5年に延長
推奨アクセサリ
- 013-0309-xx
- ICマイクロ・グラバ(2個入)
- 006-3415-xx
- 帯電防止用リスト・ストラップ
- 067-1707-xx
- TekVPI校正装置(性能検査用)
推奨オシロスコープ
TekVPI™プローブ・インタフェースを装備したオシロスコープ。
4、5、6シリーズ・オシロスコープTekVPI™プローブ・インタフェースを装備したオシロスコープ。TAP1500Lのみ。
プローブの性能を最大に引き出すために、最新バージョンのオシロスコープ・ソフトウェアを www.tek.com からダウンロードし、インストールしてください。
保証期間
部品と技術料はすべて1年保証
