ロードプル測定の新手法 ~アクティブ・ロードプルとウェーブフォーム・  エンジニアリング技術によるノンリニアRFデバイス測定~


すべての無線通信、すべての周波数レンジにおいて、効率の良い、 低コストな設計が求められています。これは特にパワー・アンプ の性能に密接に関係し、広い動作帯域における電力付加効率(PAE、 Power Added Efficiency)を改善することができれば、少ない 部品点数でマルチバンド設計が可能になります。既存の計測器を 使用した設計では、期待値と実際の値の相関関係がとれないため、 設計と検証実験を数多く繰り返す必要があります。最新の複雑な 無線通信フォーマットでは、デバイスをノンリニア領域で動作さ せることにより最適な効率が実現できます。この領域では、通常 のデバイス歪みは高調波成分で表すことができます。目的の性能 を達成するためには、より高い次数の高調波を正確に把握する最 新の計測器が求められています。

商用無線アプリケーションでは、基本周波数0.8~2.7GHzのパ ワー・アンプを使用してきました。UHF帯の下の周波数帯域では、 そのほとんどをアナログ・テレビの放送局が使用してきました。 デジタル・テレビへの移行と、それに続くUHF帯の周波数再編に より、非常に魅力的なスペクトラムが開放されました。この結果、 200~800MHzの周波数帯で新しい商用無線技術/アプリケー ションが期待されています。

2001 SPECIFIED CALIBRATION INTERVALS

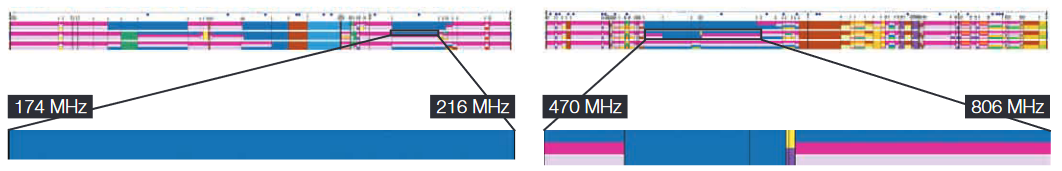

図1. アナログ・テレビからデジタル・テレビへの移行により、UHF帯においてホワイト・スペース(空白の帯域)ができた

UHF帯は、長い間、宇宙、防衛マーケット、衛星通信(SATCOM)システムで使用されてきました。今日では、商用スマート・フォンのような、音声、ビデオ、データを含んだ通信による次世代のシステムでのサービスが考えられています。

高効率UHFパワー・アンプの要求が高まるにつれ、従来の測定ソ リューションの問題点が浮き彫りになりました。Mesuro社とテク トロニクスは、UHFパワー・アンプのテストを簡単にするだけで なく、従来のパッシブ・ロードプル測定が持つ、いくつかの制約、 不確かさを解決する、新しいアクティブ・ロードプル技術を発表 しました。このソリューションは、イギリスのウェールズにある カーディフ大学の10年以上における技術研究の成果です。カー ディフ大学の高周波エンジニアリング部門は、モバイル無線業界 のリーダ企業とともに時間ドメイン測定技術、ロードプル測定技 術を研究してきました。そして最適なパワー・アンプ設計のために、 オープン・ループ・アクティブ・ロードプル技術の開発が行われ ました。

このテクニカル・ノートでは、最新のUHFパワー・アンプのマーケッ ト概要、ノンリニア測定の技術革新について説明します。また、 Mesuro社のMBシリーズ・アクティブ・ロードプル測定ソリュー ションの概要、およびテクトロニクスのAWG7000シリーズ任意 波形ジェネレータ、DSA8200型サンプリング・オシロスコープ によるノンリニア・デバイスの特性評価とアンプ開発での応用に つてい説明します。

UHF帯における最新技術

UHF帯は、その周波数におけるいくつかの物理伝播特性により、 非常に貴重な帯域といえます。従来のアナログ・テレビは、長い 間UHF帯で放送されてきました。多くの人は、TV信号の優れた通 過特性に慣れ親しんでいます。WiFiなどの最新の無線アプリケー ションに比べると、UHF信号は障害物の通過性、カバー範囲の両 方において優れています。このセクションでは、今後成長が見込 まれる商用無線および航空宇宙、防衛アプリケーションについて 説明します。

世界各地で成長するブロードバンド

今日、世界人口の20%以下の人がインターネットにアクセスして います。調査によれば、ブロードバンドの使用頻度の高さがイン ターネットの成長を促進させています。インターネットを利用す ることで大きな成功を収めている大手企業もあります。世界人口 の5~10%がさらにインターネットへアクセスすることになれば、 大きなビジネス・チャンスになります。

アメリカやその他の国で行われたアナログ・テレビからデジタル・ テレビへの移行により、以前では利用できなかった貴重な帯域が 利用できるようになりました。US National Broadband Plan(全 米ブロードバンド計画)では、この新しくできた120MHzの帯域 幅をホワイト・スペース(White Space)と呼んでいます。この「ホ ワイト・スペース」は、デジタル・テレビへの移行によって生ま れた従来のアナログ・テレビの帯域を表す新しい用語です。

2001 SPECIFIED CALIBRATION INTERVALS
図2. 増加するデータ量に対応する通信衛星、ブロードバンド・サービス

大手ITベンダー8社(マイクロソフト、グーグル、デル、HP、イン テル、フィリップス、サムスン、Earthlink)は「ホワイト・スペー ス連合」を設立し、このホワイト・スペースで新しい高速インター ネット技術が利用できるように働きかけています。一つのオプ ションとして考えられているのが、UHFにおけるWLAN技術を ベースとした新しいホワイト・スペース・ネットワークです。考 えられている用途を以下に記します。

  • 過疎地域におけるブロードバンド・サービス
  • 家庭内マルチメディア環境
  • オープン・ネイバーフッド・アクセス
  • 公共の保安
  • バックホール運用
  • 公共通信インフラ

新しいホワイト・スペース・ネットワークは、パワー・レベルを 増やすことなく信号レンジを3倍拡張することができます。天候に よる影響が大幅に減り、屋内における信号通過特性が大幅に改善 されます。このアプリケーションによるビジネス・チャンスは、 この先15年間において1000億ドルと見込まれています。

次世代のUHF衛星通信

商用におけるスマート・フォンと同様、防衛用途におけるデータ 量も急激に増加しています。SATCOM(衛星通信)ネットワーク における衛星は、商用携帯ネットワークにおける基地局と同様の 役割を果たします。既存のUHF衛星ネットワークは既に使用され ており、現在その機能拡張が計画されています。

計画中のプログラムの一つが、MUOS(Mobile User Objective System) で す。MUOSで は、WCDMA技 術 を 利 用 し てUHF SATCOM帯を使用します。目標は、商用技術を使用し、従来のシステムと比べて16倍の通信性能を実現することです。

UHF帯でWCDMAを実装するには、いくつかの問題点があります。 現行の商用システムでは1920~1980MHz帯を使用しますが、 MUOSではダウンリンクで240~270MHz帯を、アップリンク で290~320MHz帯を使用します。ユーザ端末のパワー・アンプ は、数倍もの比帯域幅(約10%対3.6%)で動作しなければなり ません。また、ノッチドWCDMAによるPAR(Peak to Peak Average Ratio)も2~3dB上がり、高効率とリニアリティ性能 が主な改善点です。効率が改善できれば、消費電力の低減により バッテリの軽量化、長時間使用、さらに熱の問題も解決できます。 目標は、パワー効率を50%以上にすることです。最大出力パワー は、一般的な商用アンプの800mWに対して8Wと見込まれてい ます。

UHF SATCOM無線におけるパワー・アンプの性能向上のための技術要求と潜在的なビジネス・チャンスは、研究/開発エンジニアにとって新しい課題となっています。

2001 SPECIFIED CALIBRATION INTERVALS

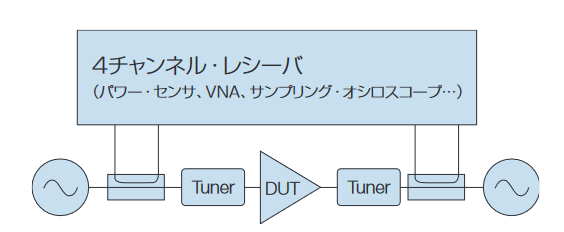

図3. 代表的なパッシブ・ソースプル/ロードプル構成

ノンリニア測定技術の進歩

ネットワーク・アナライザによるSパラメータ解析は、パッシブ・ コンポーネントとアクティブ・コンポーネントの両方のテストで 長く使用されてきました。周波数に関係なく、アクティブ・コンポー ネントがリニア領域にある限りは、Sパラメータ測定の基本はCW テストです。ネットワーク・アナライザは、9kHzから100GHz およびそれ以上の周波数において使用されます。しかし、アクティ ブ・コンポーネントがノンリニア領域に入ると、理論と測定はさ らに複雑になります。一般的なネットワーク・アナライザは掃引 型の計測器であるため、高調波における正確な位相相関の管理が 必要です。この方法により、繰り返し信号を用いて高調波応答を 測定することはできますが、さまざまなインピーダンスでのテス トに対応するには、ロードプル機能が必要になります。

パッシブ・ソースプル/ロードプル

パッシブ・ロードプル・ソリューションは、デバイス/パワー・アン プ設計エンジニアにとっては長い間便利なツールとして使用され てきました。ノンリニア測定では、パワー・センサ、VNAまたはサン プリング・オシロスコープを使用します(図3を参照)。チューナは、 DUT(Device Under Test、被測定デバイス)の入出力におい てインピーダンス値を設定します。これにより、回路とパワー・ レベルの設計マッチングをとるためのインピーダンス値が得られ ます。一般的には、入力ソースとDUT間の不整合を低減するため に入力に1つのチューナが、必要な負荷条件を生成するために出力 に1つのチューナが用いられます。チューナの位置は正確であり再現性があるため、校正することができます。校正では、スラグと スライディング・ショート間の位置関係を正確に調整します。こ の校正ステージをもとに、DUTに挿入されるパワーは入力ソース で設定されるパワー・レベルから、この校正をもとに決定され、 出力パワーはパワー・センサの読み値から計算することができま す。複数の高調波を見るため、複数のチューナを連結して高調波 インピーダンスをさらに制御します。現在では、1つのチューナで 複数の高調波を設定できるパッシブ・チューナもあります。

パッシブ・ロードプルの問題点

  • 損失によって基本波における実質のチューニング・レンジが狭くなり、高調波の周波数ではさらに狭くなる
  • 単一または有限個の周波数を制御するだけでは、ワイドバンド信号または高調波信号の測定精度が低下する。
  • チューナにおける大きな反射により、レシーバ/センサで検出可能な信号が限定されてしまい、大きなダイナミック・レンジのレシーバが必要になる。
  • 校正パスの中にチューナがあるため、すべての基本波と高調波のインピーダンスで誤差係数を求める必要がある。
  • UHF周波数では、大きなサイズのチューナが必要-チューナごとに91cm[3ft]以上。

このシステムの大きな問題点は、1つの周波数に対してインピー ダンスを制御することはできますが、特定の周波数におけるイン ピーダンスだけでなく広範囲な周波数レンジでのインピーダンス に影響を及ぼすことです。パッシブ・チューナはスラッグの位置 を調整することで特定の周波数のインピーダンスを制御すること ができますが、チューナが動作するすべての周波数に対して物理 的に影響を及ぼします。この結果、すべての高調波インピーダン スが制御できないだけでなく、ポジションが変わることでインピー ダンスの値も変化してしまい、実際の回路とは異なる測定結果と なってしまいます。このため、ロードプル測定結果と実際のパワー・ アンプ性能が大きく異なってしまいます。

単一の高調 複数の高調波
周波数レンジ 250~2500MHz 400~3000MHz
高調波の数 1 3
寸法(高さ×幅×長さ) 0.31×0.25×0.94m 0.33×0.32×1.30m

表1. パッシブ・チューナの数によって生ずるUHF周波数での問題点

高調波チューナ(複数のスラッグ、スライディング・ショートを 用いたパッシブ・チューナ)でも同様の問題点があり、高次の高 調波(3次以上)が制御できないため、高調波のインピーダンス制 御が限定されてしまい、実際の回路とは大きく異なったものにな ります。例えば、チューナにおいてDUTからの微小電流は、オー ムの法則にしたがって非常に大きな電圧、高調波インピーダンス(3 次以上の高調波)に変換され、発生します。制御されていない負 荷変動では大きな容量負荷、誘導負荷が発生してしまい、ウェー ブフォーム・エンジニアリングで求められるクリーンな波形とは ならず、時間ドメインにおける波形は大きく歪みます。

DUTとレシーバの間にパッシブ・チューナがあるため(図3を参 照)、不具合がチューナから発生したものか、DUTそのものから発 生したかを区別することができません。これは、パワー・アンプ 設計におけるネットワークの入出力マッチングにも影響を及ぼす 可能性があります。DUTとチューナ間の損失のため、スミス・チャー トの一部のみがカバーされます。低い周波数では損失が比較的小 さいため、この影響は大きくありませんが、高調波などの高い周 波数では大きな影響となります。

UHFアプリケーションでは、チューナのサイズは波長に比例する ため(表1を参照)、物理的な問題が発生します。低い周波数での 反射係数の制御は、同軸ラインの物理的長さで制限されます。数 百MHzで動作するパッシブ・チューナでは、0.9mにもなります。 このチューナをDUTの両側に追加することは、さらに大きな問題 となります。ウェーハ・アプリケーションでは、チューナの大き さと重さはプローブ・ステーションのコストや複雑さといった問 題となります。さらに、この大きなチューナでは、振動によるイン ピーダンスの変化も問題になります。高性能のUHF帯パワー・アン プ設計でパッシブ・ロードプルを使用する場合は、UHFならでは の問題に直面します。

2001 SPECIFIED CALIBRATION INTERVALS

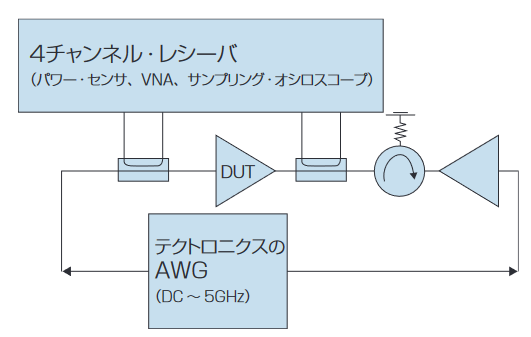

図4. 代表的なオープン・ループ・アクティブ・ソースプル/ロードプル構成

オープン・ループ・アクティブ・ロードプル

ノンリニア測定の新たなアプローチとして、「オープン・ループ・ アクティブ・ロードプル」または短く「アクティブ・ロードプル」 と呼ばれる手法が開発されました。この方法では、個別の信号ソー スおよび負荷側に加えることで、DUTとローブプル・システム間 の相互作用を除去します(図4を参照)。オープン・ループ・シス テムでは、DUTから発生する信号は吸収され、独立した信号源か らの信号をデバイスに入力します。使用されるアンプは、インピー ダンス制御が必要なすべての高調波周波数をカバーするのに十分 な帯域を持っています。

UHFアプリケーションでは、パッシブ・チューナが不要になり、 物理的な問題も解決します。アクティブ・ロードプルでは、すべ てのインピーダンス変動は電気的に生成されます。パッシブ・ チューナが不要になるため、低い周波数でのロードプル測定にお ける物理的な制約がなくなります。2GHz、200MHz、200kHz で測定する場合でも、測定帯域は信号源となる信号発生器で決ま り、波長で制約を受けることはありません。

オープン・ループ・アーキテクチャでは、すべての帯域内、帯域 外インピーダンスは、ともにしっかりと制御されます。アクティブ・ ロードプルが動作するすべての周波数は、ロード・ソースによっ て完全に制御されます。測定対象周波数外は50Ωで終端されます。 AWGから出力がない場合は、アクティブ・ソースプル/ロードプ ル・アーキテクチャは広帯域の50Ωインピーダンス環境であるた め、システムの全帯域において反射係数はほぼゼロになります。 この50ΩインピーダンスはAWGが出力する信号の周波数帯域で のみ変化します。結果として、オープン・ループ・アクティブ・ロー ドプル・アーキテクチャは、パッシブ・チューナ手法で説明した 欠点をなくすことができます。

アクティブ・ロードプルの利点

  • さまざまな条件化での高い安定性
  • すべてのロード/ソース・インピーダンスの完全制御
  • ハイ・パワー・レベルでのソースプル/ロードプルが可能
  • UHF帯で大きなパッシブ・チューナが不要
  • オンウェハ測定に最適
  • 基本周波数、高調波周波数におけるスミス・チャートの内側または外側でロード/ソース・インピーダンスが生成可能
  • ソース/ロード反射係数の高精度測定
  • 従来のリファレンス規格をベースにしたシンプルな校正手順

テクトロニクスのAWGは、チャンネルごとにソースプル/ロード プルに必要な5GHz帯域の信号を生成することができます。CWま たは複雑なマルチトーン信号に関係なく、すべての周波数成分は、 制御され、位相および振幅で変調できます。興味深いことに、オー プン・ループ・アーキテクチャは1以上の反射係数を生成するため に安全に使用することもできます。これにより、ドライバとメイン のパワー・ステージ間における相互関係を調べることかできます。 オープン・ループ・アーキテクチャは安定性が高いため、測定シ ステムを簡単に使用することができます。

新しい領域としては、ベースバンド周波数におけるロードプル測 定に関するものです。電気メモリ効果は、トランジスタ表面の浮 遊容量により急激に変化する変調エンベロープの合成ヒステリシ スとなります。変調信号のベースバンド測定により、この現象と 影響を知ることができます。ベースバンド(ほとんどの変調信号 では50MHz以下)におけるインピーダンス制御は、メモリ動作を 正確に予測する上で重要な要素です。テストでは信号生成と応答 波形を捉える計測器が使われます。信号生成には、テクトロニク スのAWG7000シリーズ任意波形ジェネレータを、応答波形の捕 捉にはDSA8200型サンプリング・オシロスコープを使用します。 この計測器を使用することで、DC動作までカバーすることができ ます。

2001 SPECIFIED CALIBRATION INTERVALS

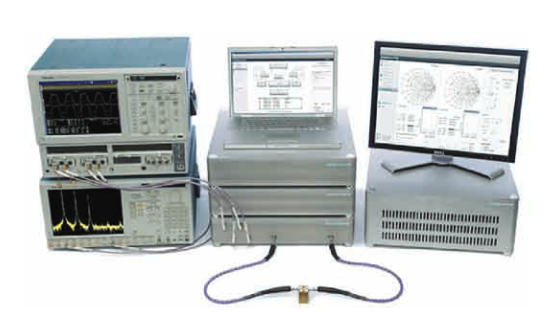

図5. テクトロニクスの計測器の機能、性能を活用したMesuro社のソリューション。波形測定と高調波アクティブ・ロードプル機能の同時利用が可能

ウェーブフォーム・エンジニアリングによるアクティブ・ロードプル・ソリューション

新しいオープン・ループ・ロードプル技術は、10年以上にもわたっ てカーディフ大学(Cardiff University)で開発され、その技術を 用いてMesuro社により商用化されました。MB20、MB150シ リーズは、それぞれ20W、150Wのハイパワー・ソリューション を提供します(図5を参照)。このソリューションでは、信号ジェ ネレータとアンプがパッシブ・チューナから置き換えられます。 ジェネレータで振幅と位相を制御することで、あらゆるインピー ダンスを生成することができます。任意波形ジェネレータを利用 することで、再現性の高い信号を供給することができ、また信号 をすばやく変更することができます。これにより、ロードプル測 定はより迅速に実行でき、広範囲の測定アプリケーションに対応 することができます。

先にも説明したように、UHF(またはそれ以下の)アプリケーション では、AWG7000シリーズ任意波形ジェネレータとDSA8200 型サンプリング・オシロスコープを使用することで、測定周波数 をDCから開始することができ、非常に低い周波数におけるロード プル測定が可能になります。AWG7000シリーズ・ジェネレータ は5GHz以上の信号生成能力があるため、数HzからGHzまでのロー ドプル測定に対応でき、ベースバンド、基本波、高調波の周波数 におけるアクティブ・ロードプル測定で使用できます。レシーバ として使用するDSA8200型サンプリング・オシロスコープは DC~20GHz(オプションの電気サンプリング・モジュールの使 用で最高70GHzまで)に対応できるため、低い周波数での制約か ら解放されます。システムの動作周波数はMesuro社のマルチプレ クサとRFテスト・セットに依存し、目的の周波数レンジにあわせ て決定します。

2001 SPECIFIED CALIBRATION INTERVALS

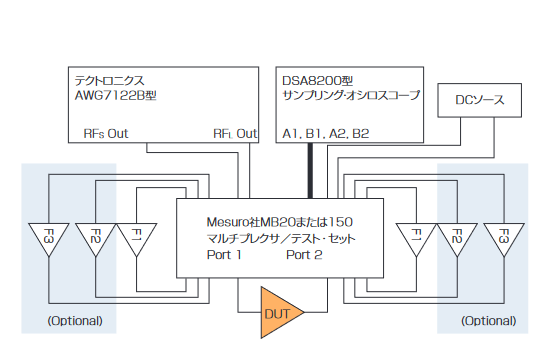

図6. MBシリーズは、ソース/ロードプル側の両方で複数の高調波設定が可能

ハイ・パワー測定では、基本波および高調波を中心周波数とした複数のナローバンドのパワー・アンプを使うことで、コスト効率に高い設計となっています。マルチプレクサにより、高調波信号を分離します(図6を参照)。同じマルチプレクサを使用して、高調波信号を再結合させることができます。

アクティブ・ロードプル・システムは、実際の回路設計におけるイン ピーダンス・ネットワークとは異なり、AWGで生成した信号の周 波数成分の位相と振幅を調整することで簡単に補正することがで きます。アクティブ・ローブプル・システムは、カプラやサンプリン グ・オシロスコープへの接続などの校正パスの外側にあるため、 測定システムを再校正することなくロードプルを設定することが できます。

2001 SPECIFIED CALIBRATION INTERVALS

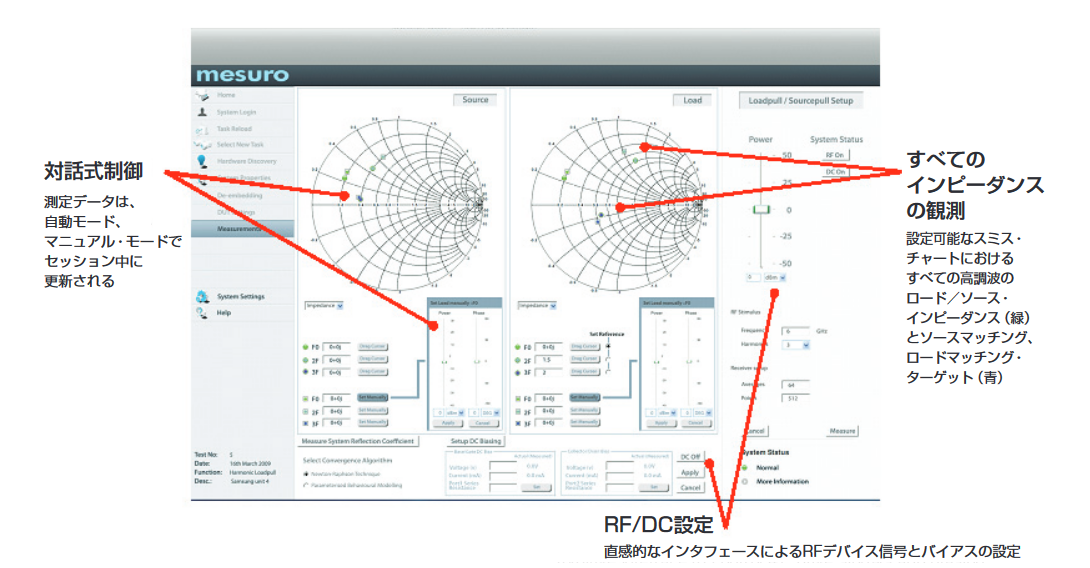

図7. MBシリーズのソフトウェアは、測定、ソース/ロード・インピーダンスの自動設定が可能

優れた自動測定ソリューション

MBシリーズのソリューションにはシステム・レベルのソフトウェ アと、操作性の高いユーザ・インタフェースによって構成されて います。すべての計測器の設定は自動的に行われ、制御されるため、 測定に集中することができます。グラフィック・ユーザ・インタ フェースは、測定設定画面と測定結果画面に分かれています。測 定設定の表示例を図7に示します。

  • 接続された計測器の自動検出、初期化、校正、および測定セットアップの自動化
  • 入力信号のDCおよびRFパラメータなど、すべての測定パラメータを簡単に設定
  • 高調波ソースとロードプル・インピーダンスの同時制御
  • マクロコマンドによる測定システムの自動化
2001 SPECIFIED CALIBRATION INTERVALS

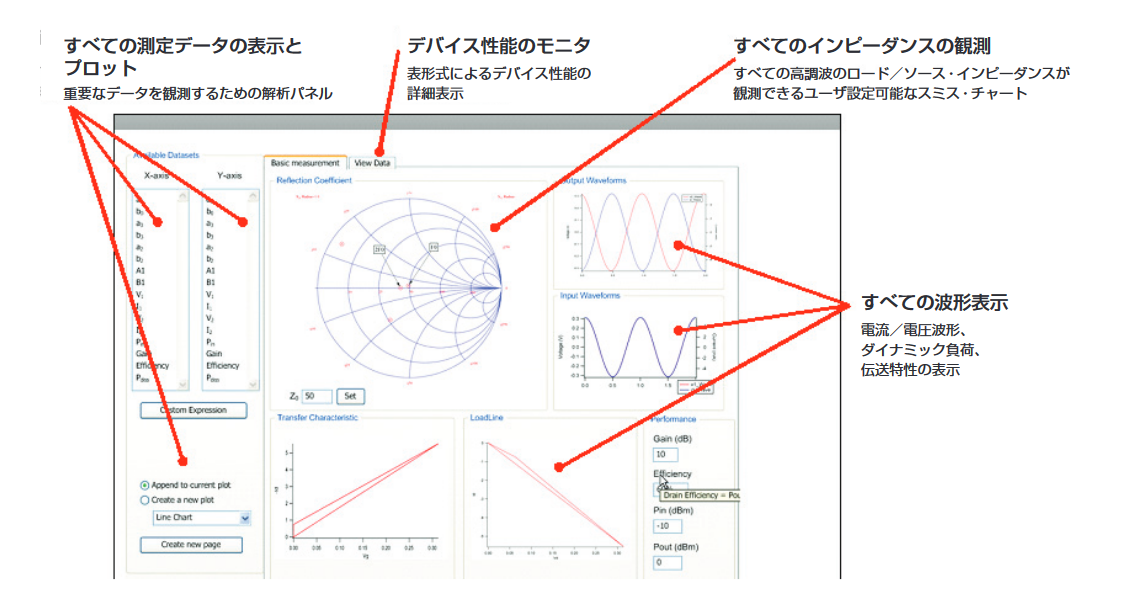

図8. さまざまなフォーマットによる波形、測定結果表示

測定結果の表示例を図8に示します。

  • ユーザ設定可能な変数による、すべての測定データの表示
  • 測定波形の詳細情報を表示する大きな表示画面
  • タブによる複数シートで関連したデータを表示
  • ユーザ定義の変数生成と等式ジェネレータ

大きな信号の正確、迅速なシミュレーション生成

設計エンジニアは、長年、シミュレーションと実際の測定結果間 の不一致に悩んできました。このため、何回も設計サイクルを繰 り返さなければならず、開発コスト、開発時間も増えてしまいま す。従来、ノンリニア・デバイス動作の特性評価で最適な結果を 求めるには、測定とモデリングが必要でした。測定サイドから見 ると、従来の計測器はこのような要求に対し、ビヘイビア・モデ ルを生成するためのアプリケーション・ソフトウェアを拡張する ことで対応してきました。しかし、このパワー・アンプ測定方法 では高調波ソース/ロードプル・システムと一貫した統合がなさ れていないため、最終のデバイスやパワー・アンプが想定とは異 なったインピーダンスを持つことがあります。このため、測定さ れたデバイス特性をパワー・アンプの設計に活かしたり、デバイ スや採用されたアーキテクチャから性能を引き出すことが難しく なります。

Mesuro社のMBシリーズ・テスト・システムを用いることで、 ハイ・パワーおよび50Ω系と異なるアプリケーションでの、高 速で大きな信号のシミュレーションが行えます。このシステムは、 高調波バランスとエンベロープ・シミュレーションに必要な情報 となる、基本的な電圧と電流波形をサンプリング・オシロスコー プで測定します。サンプリング・オシロスコープで収集された時 間ドメイン・データは周波数ドメインに変換され、一般的なCAD ツールでインポートできるMDIFフォーマットで保存されます。 CADツールはこのデータをインポートすることでスポット解析に 使用でき、ビヘイビア・モデルの動作再現を信頼性高く行うこと ができます。これにより、ノンリニアのデバイスとアンプの優れ た特性評価が行え、その結果を一般的なノンリニア・シミュレー ション・エンジンで使用することができます。複雑なコンポーネン トまたはシステム・レベルのシミュレーションを行うエンジニア は、このビヘイビア・モデルを使用することができます。

まとめ

UHF周波数帯を利用するさまざまなアプリケーション、技術が開 発されています。そこでのデバイスやパワー・アンプ設計で使用 される従来のパッシブ・ロードプル・ソリューションには制約が あり、また低い周波数において問題があります。研究/開発エン ジニアは、RFデバイス、パワー・アンプ設計に適した次世代のツー ルを求めています。Mesuro社のMBシリーズ・アクティブ・ロー ドプル技術は、テストが簡単になるだけでなく、パッシブ・ロー ドプル測定にあるいくつかの制約を取り払うことができます。ア クティブ・ロードプルとウェーブフォーム・エンジニアリングは、 ソース/ロードの高次の高調波をより正確に解析できるため、設 計エンジニアは理論性能に近い結果を得ることができます。設計 ツールと測定結果の相関が改善されるため、設計サイクルが減り、 製品の市場投入までの時間が短縮できます。

Mesuro社のMBシリーズの詳細については、Mesuro社のウェブ・サイト(www.mesuro.com)を参照してください。
