Máy hiện sóng tín hiệu hỗn hợp di động MSO 2 Series
Mở rộng thêm không gian trên bàn của bạn mà không ảnh hưởng đến hiệu suất bằng cách chọn máy hiện sóng nhỏ gọn và di động nhất của chúng tôi. Với độ dày chỉ 1,5 inch và nặng chưa đến 4 pound, MSO 2 Series cho cảm giác giống như một chiếc máy tính bảng trong khi cung cấp đầy đủ chức năng của máy hiện sóng màn hình cảm ứng thời gian thực. Trên bàn, trong lớp học hoặc ở thực địa, hãy mang máy đến bất cứ nơi nào mà thử thách đo lường của bạn đưa bạn đến.
Lên đến 500 MHz
10 Mpoint
2 hoặc 4
Lên đến2,5GS/giây

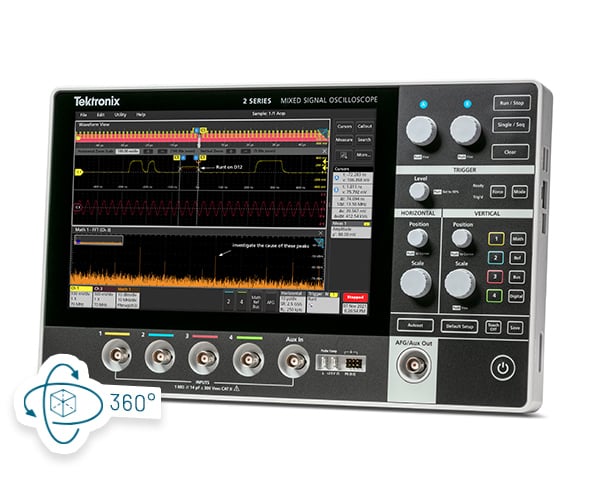

Máy hiện sóng cầm tay nhỏ gọn để gỡ lỗi và kiểm tra hàng ngày
Mặc dù đủ nhỏ để cho vào túi đựng máy tính xách tay, MSO 2 Series cung cấp băng thông lên đến 500 MHz với tốc độ lấy mẫu tối đa là 2,5 GS/giây và có sẵn với 2 hoặc 4 kênh analog. I/O phía trước và bên hông cho phép truy cập và kết nối dễ dàng. Bộ pin có thể tháo rời tùy chọn mang lại cho bạn sự linh hoạt khi sử dụng trên bàn làm việc hoặc tại hiện trường.
Giao diện và điều khiển màn hình cảm ứng đơn giản
MSO 2 Series cung cấp cùng một giao diện người dùng màn hình cảm ứng từng giành giải thưởng và bảng điều khiển đơn giản mà bạn mong đợi trên các máy hiện sóng Tektronix tiên tiến nhất.
- Bảng điều khiển phía trước được đơn giản hóa chỉ với các điều khiển quan trọng nhất
- Đèn vòng LED có màu xung quanh các núm vặn cho biết nguồn đang hoạt động hoặc các thông số để điều chỉnh
- Đèn LED màu dưới các nút cho biết trạng thái
Gỡ lỗi toàn diện với một thiết bị
Với một số tùy chọn tích hợp, MSO 2 Series được trang bị cho tất cả các nhu cầu gỡ lỗi của bạn chỉ trong một thiết bị.
- Tích hợp MSO 16 kênh để kiểm tra các mạch kỹ thuật số (tùy chọn)
- 50 MHz AFG, máy tạo mẫu 4 bit để mô phỏng mạch được kiểm tra (tùy chọn)
- Hỗ trợ nhiều loại que đo để thu thập được nhiều loại tín hiệu
Phân tích toàn diện để có cái nhìn sâu sắc
Một bộ công cụ phân tích đầy đủ cung cấp quyền truy cập ngay lập tức vào cấu hình thiết bị hoặc các tác vụ quản lý dạng sóng chỉ với một lần nhấn.
- Các con trỏ dạng sóng và dựa trên màn hình với vị trí đọc do người dùng lựa chọn
- Phép đo tự động không giới hạn
- Toán học dạng sóng cơ bản và nâng cao bao gồm chỉnh sửa phương trình tùy ý
- FFT để phân tích phổ
Phụ kiện tùy chọn làm tăng tính linh hoạt
- Bộ pin hai khe cắm hỗ trợ thời lượng pin lên đến tám giờ và có thể được hoán đổi nóng tại hiện trường
- Bộ giá đỡ gắn dễ dàng với giá lắp VESA và cho phép truy cập vào tất cả các cổng thiết bị
- Hộp đựng bảo vệ tùy chọn bảo vệ dụng cụ khi rơi xuống từ độ cao đến 1 mét và bao gồm chân đế và túi đựng
- Tương thích với nhiều phụ kiện VESA có sẵn, bao gồm xe lăn, giá đỡ cốc, giá để bàn, v.v..
Phân tích, chia sẻ, cộng tác với phần mềm máy hiện sóng
Thu thập dữ liệu bên ngoài phòng thí nghiệm, lớp học hoặc bất kỳ vị trí nào và dễ dàng cộng tác với đồng nghiệp trong phòng thí nghiệm khác hoặc trong múi giờ khác.
- Máy chủ VNC tích hợp để điều khiển thiết bị từ các thiết bị như máy tính, máy tính bảng hoặc điện thoại
- Lưu trữ đám mây TekDrive tạo điều kiện lưu giữ hồ sơ và cộng tác
- Phân tích dữ liệu trên máy hoặc bên ngoài bằng phần mềm phân tích TekScope™ dành cho máy tính hoạt động giống như máy hiện sóng
- TekScope và TekDrive được cung cấp 6 tháng miễn phí
| Model | Analog Bandwidth | Analog Channels | Digital Channels | Sample Rate | Record Length | List Price | Configure And Quote |
|---|---|---|---|---|---|---|---|
| MSO22 | 70 MHz - 500 MHz | 2 | 16 | Up to 2.5 GS/s | 10 M | US $1,900 | Configure & Quote |
| MSO24 | 70 MHz - 500 MHz | 4 | 16 | Up to 2.5 GS/s | 10 M | US $2,870 | Configure & Quote |
| Model | Analog Bandwidth | Analog Channels | Digital Channels | Sample Rate | Record Length | List Price | Configure And Quote |
|---|---|---|---|---|---|---|---|
| MSO22 | 70 MHz - 500 MHz | 2 | 16 | Up to 2.5 GS/s | 10 M | US $1,900 | Configure & Quote |
| MSO24 | 70 MHz - 500 MHz | 4 | 16 | Up to 2.5 GS/s | 10 M | US $2,870 | Configure & Quote |
| Tektronix MSO 2 Series |
Keysight 2000 X-Series |
Rohde & Schwarz RTB2000 |
|
|---|---|---|---|
| Kênh | 2 hoặc 4 | 2 hoặc 4 | 2 hoặc 4 |
| Băng thông | 70, 100, 200, 350, 500 MHz | 70, 100, 200 MHz | 70, 100, 200, 300 MHz |
| Tốc độ lấy mẫu | 1,25 GS/giây (bật tất cả các kênh ) 2,5 GS/giây (bật nửa số kênh) |
1 GS/giây (bật tất cả các kênh) 2 GS/giây (nửa nửa số kênh) |
1,25 GS/giây (bật tất cả các kênh) 2,5 GS/giây (bật nửa số kênh) |
| Độ dài bản ghi tối đa | 10M điểm | 1 Mpoint | 10M điểm |
| Điện áp đầu vào tối đa | CATII 300 Vrms | 135 Vrms, CAT rating N/A |
300 Vrms, CAT rating N/A |
| Loại kích hoạt | Biên, Chiều rộng xung, Runt, Timeout, Logic, Thiết lập và giữ, Thời gian tăng/giảm, Bus song song | Biên, Biên rồi Biên, Xung, Chiều rộng, Kiểu hình, Video, Runt, Thời gian tăng/giảm, Nth Edge Burst | Biên, Chiều rộng xung, Video, Kiểu hình, Bus nối tiếp, Timeout, Đường |
| Máy tạo hàm tùy ý | 1 kênh, 50 MHz | 1 kênh, 20 MHz | 1 kênh, 25 MHz |
| MSO | 16 kênh | 8 kênh | 16 kênh |
| Giải mã giao thức | I2C, SPI, RS232/422/485/UART, CAN, CAN-FD, LIN, SENT | I2C, SPI, RS232/422/485/UART, CAN, LIN | I2C, SPI, RS232/422/485/UART, CAN, LIN |
| Màn hình | Cảm ứng điện dung 10 inch, WXGA | Không cảm ứng 8,5 inch, WVGA | Cảm ứng điện dung 10 inch, WXGA |
| Pin | 2 pin 8 giờ, hoán đổi nóng | Không áp dụng | Không áp dụng |
| Giá lắp VESA | 100 mm x 100 mm | Không áp dụng | Không áp dụng |
Thiết kế nhúng
- Sắp xếp trình tự cho bộ nguồn và đo lường
- Kích hoạt và phân tích giao thức nối tiếp cho I2C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN và SENT
- Phân tích đặc tính thiết bị
- Chia sẻ dữ liệu và cộng tác từ xa
Đào tạo
- Menu với hình ảnh đồ họa và văn bản giải thích để có tổng quan nhanh về tính năng
- Hệ thống trợ giúp tích hợp thúc đẩy tự học/khám phá
- Phần mềm được kích hoạt để giảng dạy, chia sẻ và học tập từ xa
- Khả năng vô hiệu hóa tính năng tự động đặt, con trỏ và phép đo một cách độc lập
Ô tô
- Phân tích lỗi bus Controller Area Network (CAN)
- Thiết kế/gỡ lỗi các thiết bị điều khiển điện tử (ECU)
- Phân tích lỗi bus cảm biến SENT
- Kiểm tra trong xe hoặc tại hiện trường khi xe đang chạy
- Kiểm tra cảm biến xe và gỡ lỗi
- Phân tích lỗi bus Local Interconnect Network (LIN)
Sản xuất
- Kiểm tra giới hạn và mặt nạ dựa trên tín hiệu tham chiếu chuẩn
- Làm lại bo mạch và khắc phục lỗi
- Phân tích lỗi
- Bài đo được tự động hóa

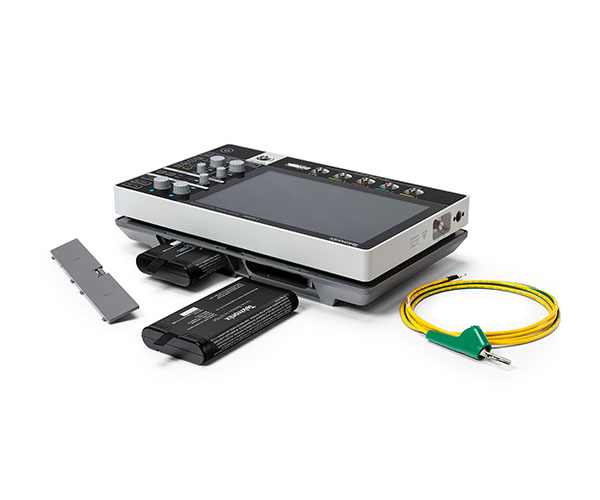

Bộ pin có 2 khe cắm pin và 1 pin
Hộp đựng cứng
Túi đựng có chân chống và hộp bảo vệ cho dụng cụ
Bộ giá đỡ
Pin bổ sung để sử dụng với bộ pin 2-BP
Bộ sạc pin độc lập để sạc pin TEKBAT-01
| Datasheet | Accessory | Description |
|---|---|---|
| 2-BP | Bộ pin có 2 khe cắm pin và 1 pin |
|
| 2-HC | Hộp đựng cứng |
|
| 2-PC | Túi đựng có chân chống và hộp bảo vệ cho dụng cụ |
|
| 2-RK | Bộ giá đỡ |
|
| TEKBAT-01 | Pin bổ sung để sử dụng với bộ pin 2-BP |
|
| TEKCHG-01 | Bộ sạc pin độc lập để sạc pin TEKBAT-01 |
| Datasheet Link | Probe | Description | Configure and Quote |
|---|---|---|---|
| View Datasheet | P5200A | High Voltage Probe: 50 MHz, 50X/500X, 1.3 kV, Differential, BNC | Configure & Quote |
| Datasheet Link | Probe | Description | Configure and Quote |
|---|---|---|---|
| View Datasheet | A622 | Current Probe: 100 kHz, 10 mA to 100 A, AC/DC, BNC | Configure & Quote |
| View Datasheet | CT1 | CURRENT XMFR; 1GHZ 12A W/PROBE - STATEMENT OF COMPLIANCE | Configure & Quote |
| View Datasheet | CT2 | CURRENT XMFR; 200MHZ 36A W/PROBE - STATEMENT OF COMPLIANCE WITH THIS PRODUCT | Configure & Quote |
| View Datasheet | CT6 | CT6 PROBE; CURRENT PROBE, HIGH FREQ/SMALL GEOMETRY - CERTIFICATE OF TRACEABLE CALIBRATION STANDARD | Configure & Quote |
| View Datasheet | P6021A | Probe, AC Current; 250 Amp AC, 60 MHz, 5 FT w/Term Safety Controlled | Configure & Quote |
| View Datasheet | P6022 | Current Probe: 120 MHz, 1 mA to 3 A, AC, BNC | Configure & Quote |
| View Datasheet | TCP2020 | CURRENT PROBE; DC COUPLED, 50 MHZ BW, 20 A, BNC interface | Configure & Quote |
| View Datasheet | TCP303 | PROBE; AC/DC CURRENT; DC-15MHZ,150A DC, CERTIFICATE OF TRACEABLE CALIBRATION STANDARD | Configure & Quote |
| View Datasheet | TCP305A | Probe, AC/DC Current; 50Amp DC, DC-50MHZ, Certificate of Traceable Calibration Standard | Configure & Quote |
| View Datasheet | TCP312A | Probe, AC/DC Current; 30 Amp DC, DC-100MHZ, Certificate of Traceable Calibration Standard | Configure & Quote |
| View Datasheet | TCP404XL | PROBE; AC/DC CURRENT, DC-2MHZ, 500A DC, 750A DC DERATED WITH DUTY CYCLE,CERTIFICATE OF TRACEABLE CALIBRATION STANDARD | Configure & Quote |
| View Datasheet | TCPA300 | Current Probe: 100 MHz, Amplifier (Requires Probe) | Configure & Quote |
| View Datasheet | TCPA400 | Current Probe: 50 MHz, Amplifier (Requires Probe) | Configure & Quote |
| View Datasheet | TRCP0300 | Current Probe: 30 MHz, 250 mA to 300 A, AC-Only, BNC Interface | Configure & Quote |
| View Datasheet | TRCP0600 | Current Probe: 30 MHz, 500 mA to 600 A, AC-Only, BNC Interface | Configure & Quote |
| View Datasheet | TRCP3000 | Current Probe: 16 MHz, 500 mA to 3000 A, AC-Only, BNC Interface | Configure & Quote |
| Datasheet Link | Probe | Description | Configure and Quote |
|---|---|---|---|
| P6316 | MSO PROBE; 16 CHANNEL GENERAL PURPOSE PROBE | Configure & Quote |
| Datasheet Link | Probe | Description | Configure and Quote |
|---|---|---|---|
| View Datasheet | P5100A | High Voltage Probe: 500 MHz, 100X, 2.5 kV, Single-ended, BNC | Configure & Quote |
| P5122 | High Voltage Probe: 200 MHz, 100X, 1 kVRMS CAT II, Single-ended, BNC, SAFETY CONTROLLED | Configure & Quote | |
| P5150 | High Voltage PROBE; 50X, 500 MHZ, 2.5 kV | Configure & Quote | |
| P6015A | PROBE HIVOLTAGE; 75MHZ,40KV,1000X 10 FT - CERTIFICATE OF TRACEABLE CALIBRATION STANDARD | Configure & Quote |
| Datasheet Link | Probe | Description | Configure and Quote |
|---|---|---|---|
| View Datasheet | P2221 | Passive Probe: 200 MHz, 1X/10X, BNC | Configure & Quote |
| View Datasheet | P3010 | Probe,Passive; 100MHz, 10X, with Readout, for TDS3000 Series | Configure & Quote |
| View Datasheet | P5050B | PASSIVE PROBE; 10X 500 MHZ PASSIVE VOLTAGE PROBE; COVERED BNC | Configure & Quote |
| View Datasheet | P6139B | Passive Probe: 500 MHz, 10X, BNC | Configure & Quote |
| View Datasheet | THP0301-B | 300 MHz 10X passive probe blue | Configure & Quote |
| View Datasheet | TPP0100 | Passive Probe: 100 MHz, 10X, BNC | Configure & Quote |
| View Datasheet | TPP0200 | Passive Probe: 200 MHz, 10X, BNC | Configure & Quote |
Bộ pin có 2 khe cắm pin và 1 pin
Hộp đựng cứng
Túi đựng có chân chống và hộp bảo vệ cho dụng cụ
Bộ giá đỡ
Pin bổ sung để sử dụng với bộ pin 2-BP
Bộ sạc pin độc lập để sạc pin TEKBAT-01
| Datasheet | Accessory | Description |
|---|---|---|
| 2-BP | Bộ pin có 2 khe cắm pin và 1 pin |
|
| 2-HC | Hộp đựng cứng |
|
| 2-PC | Túi đựng có chân chống và hộp bảo vệ cho dụng cụ |
|
| 2-RK | Bộ giá đỡ |
|
| TEKBAT-01 | Pin bổ sung để sử dụng với bộ pin 2-BP |
|
| TEKCHG-01 | Bộ sạc pin độc lập để sạc pin TEKBAT-01 |
Tektronix cung cấp một loạt các gói gia hạn bảo hành và hiệu chỉnh cùng thiết bị của bạn để bảo vệ và duy trì hiệu suất của thiết bị trong nhiều năm. Lợi ích bao gồm:
- Duy trì chất lượng OEM
- Dịch vụ tại chỗ ưu tiên
- Một loạt các tính năng bảo vệ tránh tai nạn, chương trình cho mượn thiết bị và các tính năng khác của chương trình
- Một loạt các mức dịch vụ hiệu chuẩn và các tùy chọn
Đầu tư ngay bây giờ để tránh thời gian ngừng hoạt động và chi phí ngoài dự kiến. Trao đổi với đại diện bán hàng của bạn về việc thêm gói dịch vụ mua cùng với thiết bị của bạn.
