Tektronix cung cấp rất nhiều chủng loại máy hiện sóng từ những dòng cơ bản cho giáo dục, những dòng hỗ trợ tín hiệu hỗn hợp và miền hỗn hợp đến những dòng máy hiện sóng phân tích tín hiệu cao cấp.

Hãy tìm hiểu các dòng sản phẩm bên dưới và tải “Hướng dẫn lựa chọn máy hiện sóng” để giúp bạn lựa chọn đúng chủng loại máy cho ứng dụng của bạn.

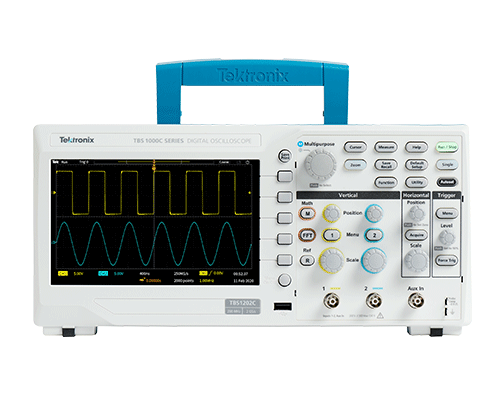

Máy hiện sóng lưu trữ số TBS1000C

TBS1000C_Front-View_Handle-Up_No-Feet

Máy hiện sóng lưu trữ số series TBS1000C mang lại chất lượng đảm bảo với thiết kế nhỏ gọn và được thiết kế để đáp ứng nhu cầu của các đơn vị giáo dục; của các kỹ sư thiết kế nhúng và cộng đồng các nhà sản xuất.

  • Băng thông từ 50MHz tới 200 MHz, với tốc độ lấy mẫu 1GS/s trên tất cả các kênh
  • Thiết kế nhỏ gọn, giao diện người dùng và lập trình được cải thiện
  • Các học liệu tích hợp cung cấp các hướng dẫn thực hành của phòng thí nghiệm trên màn hình.
  • Các chế độ kích và thu thập cho phép xử lý lỗi trong các thiết kế tín hiệu hỗn hợp.
  • Màn hình hiển thị màu WVGA 7 inch với 15 đơn vị ngang giúp hiển thị nhiều tín hiệu hơn đến 50%.
  • 32 bài đo tự động cho phép thực hiện một cách nhanh chóng và thuận tiện các bài đo cho nhiều loại tín hiệu khác nhau.
  • Hai cửa sổ FFT với hiển thị miền thời gian và tần số đồng thời cho phép hiểu sâu về nội dung tần số của tín hiệu.
  • Bộ đếm tần khởi tạo
  • Bảo hành 5 năm

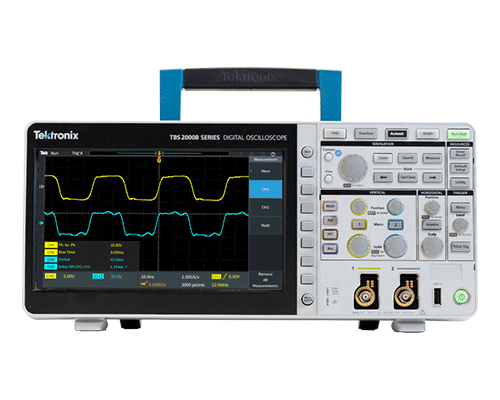

Máy hiện sóng lưu trữ số TBS2000B

       TBS2000B_2CH_Front_woFeet_noshadow

Dòng máy hiện sóng TBS2000B với màn hình WVGA 9 inch, độ sâu lưu trữ 5 triệu điểm và tốc độ lấy mẫu 2GS/s, cho phép thu thập và hiển thị nhiều tín hiệu hơn giúp cho việc tìm lỗi và đánh giá thiết kế nhanh hơn.

  • Các dòng 2 và 4 kênh tương tự
  • Các dòng băng thông 200MHz, 100MHz và 70MHz.
  • Tốc độ lấy mẫu tới 2GS/s
  • Độ sâu lưu trừ 5M trên tất cả các kênh
  • Màn hình màu WVGA 9 inch với 15 ô ngang cho phép hiển thị nhiều tín hiệu hơn 50%
  • Tính năng Search and Mark cho phép xác định các sự kiện xảy ra trong tín hiệu thu thập được.
  • Giao diện que đo TekVPI hỗ trợ các que đo dòng, vi sai và tích cực với tính năng chỉnh tỷ lệ tự động.
  • Giao diện WiFi cung cấp khả năng kết nối không dây
  • Bảo hành 5 năm

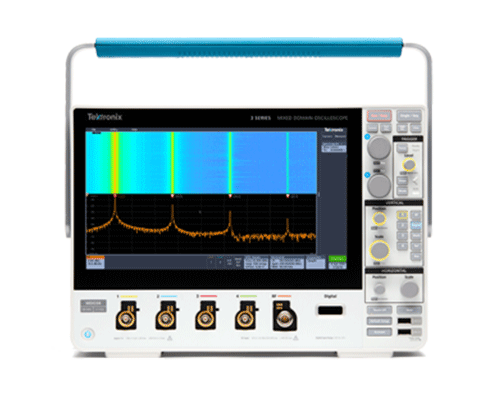

Máy hiện sóng miền hỗn hợp MDO 3 Series

Với màn hình lớn nhất trong phân khúc, tính chính xác đo được cải thiện và chất lượng que đo hàng đầu thị trường, MDO 3 series đặt ra tiêu chuẩn mới cho các máy hiện sóng để bàn. Với phần cứng tích hợp máy phân tích phổ cùng chất lượng đo RF vượt trội và thông số kỹ thuật phần RF được đảm bảo.

  • Các dòng 2 và 4 kênh
  • 16 kênh số
  • Băng thông: 100MHz – 1GHz
  • Tốc độ lấy mẫu tới 5GS/s với 10M độ sâu lưu trữ trên tất cả các kênh.
  • Phân tích phổ: 1GHz tiêu chuẩn, 3GHz tùy chọn
  • Thiết bị với tính năng 6 trong 1 (máy hiện sóng, phân tích phổ, vôn kế số, đếm tần, tạo hàm và phân tích bus nối tiếp)
  • Khả năng Thu thập và Phân tích dạng sóng mạnh mẽ
  • Với chiều dày nhỏ hơn 6 inch cho phép tiết kiệm diện tích

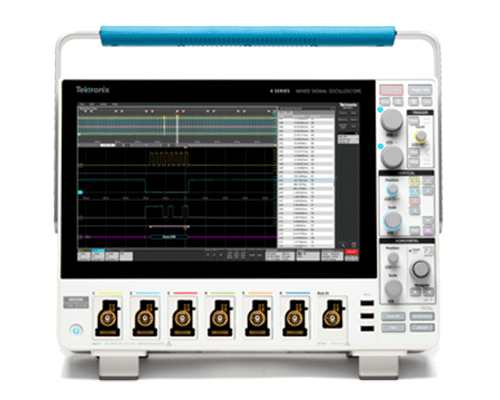

Máy hiện sóng tín hiệu trộn MSO 4 Series

Với màn hình lớn nhất và số lượng kênh nhiều nhất trong phân khúc, 4 series mang lại lợi ích lớn cho các giải pháp phòng thí nghiệm. Với giao diện cảm ứng cho phép hoạt động theo đúng mong muốn của người sử dụng

  • 4 hoặc 6 kênh tương tự
  • Băng thông: 200MHz – 1.5GHz
  • Tốc độ lấy mẫu 6.25GS/s trên tấy cả các kênh tương tự/số.
  • Màn hình cảm ứng điện dung HD 13.3 inch (1920 x 1080)
  • Tối đa 6 kênh FlexChannel đầu vào
  • Độ sâu lưu trữ: 31.25M điểm tiêu chuẩn (nâng cấp được lên 62.5M điểm)
  • Tối đa 48 kênh số tùy chọn cho phân tích tín hiệu trộn
  • Phân giải phương dọc 12 bit (16 bit ở chế độ high res)
  • Tạo hàm (tùy chọn)
  • Hỗ trợ hơn 20 giao thức bus nối tiếp

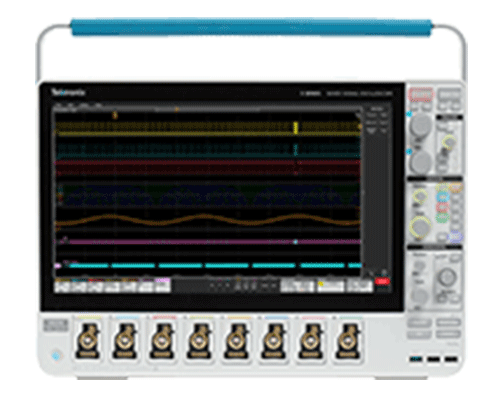

Máy hiện sóng tín hiệu trộn MSO 5 Series


Lý tưởng cho các kỹ sư và chuyên viên thiết kế phát triển các hệ thống nhúng hiện đại. Dòng MSO 5 series là dòng máy hiện sóng linh hoạt, dễ cấu hình và sử dụng nhất cho phép mang lại tốc độ đo nhanh nhất với công nghệ FlexChannel, tích hợp 5 tính năng trong 1 thiết bị và giao diện người dùng thế hệ mới.

  • Kênh đầu vào: 4, 6 hoặc 8 FlexChannel
  • Băng thông: 350MHz – 2GHz
  • Tốc độ lấy mẫu: 6.25GS/s trên tất cả các kênh số và tương tự.
  • Bộ đếm tần kích: 8 digit
  • Độ sâu lưu trữ: 62.5M điểm (125M điểm – tùy chọn)
  • Màn hình: 15.6 inch cảm ứng
  • Phân giải phương thẳng đứng: 12 bit tiêu chuẩn / tùy chọn tới 16 bit với chế độ High Res.
  • Hiển thị phổ: Phân tích miền tần số với khả năng điều khiển độc lập cho miền tần số và thời gian.

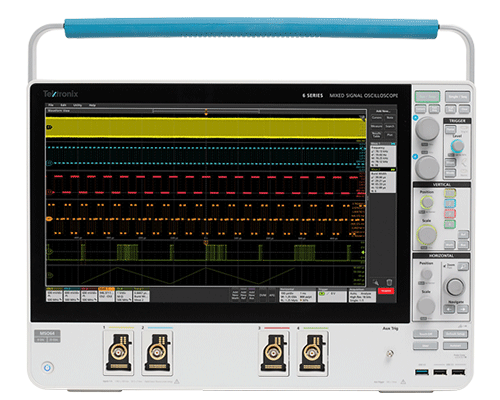

Mới! Máy hiện sóng tín hiệu trộn MSO 6 Series B


Xử lý lỗi và đánh giá các thiết kế tốc độ cao với dòng MSO 6 series B, băng thông bắt đầu với 1 GHz và lên tới 10 GHz. Cho phép đo kiểm chính xác với tạp âm thấp và tốc độ lấy mẫu lên tới 50GS/s. Đo kiểm nhiều thiết kế hơn với các dòng 6 và 8 kênh.

  • Các dòng 4,6 và 8 kênh
  • Băng thông: 1-10GHz
  • Tốc độ lấy mẫu: 25GS/s
  • Tới 32 kênh số tùy chọn cho phân tích tín hiệu hỗn hợp.
  • Phân giải phương dọc 12 bit, tối đa 16 bit ở chế độ High Res.
  • Độ sâu lưu trữ 62.5M điểm – 1G điểm (tùy chọn)
  • Màn hình cảm ứng điện dung đa điểm phân giải HD 15.6 inch (1920 x 1080)
  • Hiển thị phổ đồng bộ với phân tích phổ đa kênh.

Truy cập sg.tek.com/oscilloscopes để tìm hiểu tất cả các dòng máy hiện sóng

Thiết kế và gỡ lỗi tín hiệu tương tự/số

Máy hiện sóng miền hỗn hợp là tiêu chuẩn mới cho công việc thiết kế và gỡ lỗi

Học cách dễ dàng giải mã bus dữ liệu nối tiếp I2C trên Máy hiện sóng miền hỗn hợp 3 Series

Yêu cầu liên hệ

Phân tích và đo lường bộ nguồn

Mời các bạn xem video để khám phá những công cụ đo kiểm do các chuyên gia Tektronix lựa chọn dành cho các kỹ sư làm việc về đảm bảo toàn vẹn tín hiệu.

Từ đo kiểm độ gợn sóng trên các DC power rail tới hiển thị tạp âm trên bộ cấp nguồn, các công cụ này giúp bạn thiết lập, tìm lỗi và tối ưu thiết kế nhanh hơn.

Yêu cầu liên hệ

Công nghiệp ô tô

Ngành công nghiệp ô tô hiện nay sử dụng ngày càng nhiều các hệ thống và linh kiện điện tử phức tạp với độ nhạy cao. Xu thế này tạo ra nhiều thách thức mới trong việc đo lường và kiểm tra các mạch điện tử.

Mời các bạn xem một video ngắn về cách thiết lập giải mã, khởi tạo bus CAN và CAN FD một cách tự động trên máy hiện sóng tín hiệu hỗn hợp MSO 5 Series.

Yêu cầu liên hệ

Giáo dục

Chuẩn bị cho các kỹ sư tương lai với những thách thức của ngày mai với Giải pháp giáo dục của Tektronix.

Tektronix có những giải pháp hoàn thiện với chi phí hợp lý để tăng cường trải nghiệm cho sinh viên và giảng viên.

Giải pháp TekSmartLab tăng cường sự hiệu quả, tính kết nối, quy trình làm việc và tự động hóa. Đây là giải pháp quản lý thiết bị phòng lab đầu tiên trên thị trường.

Yêu cầu liên hệ
Primer

Lựa chọn sai đầu đo có thể làm sai lêch kết quả đo hoặc gây nhiễu với mạch cần đo.

Sách hướng dẫn về đầu đo gồm 60 trang bao gồm tất cả các thông tin cần thiết để giúp đo lường tín hiệu chính xác, đặc biệt với các ứng dụng tốc độ cao.

Tải sách hướng dẫn
eGuide

Các dòng máy hiện sóng cơ bản của Tektronix có nhiều tính năng nhất trên thị trường từ các dòng đa năng như MSO/DPO2000B tới các dòng cơ bản như TBS1000.

Tải tài liệu hướng dẫn chọn chủng loại máy hiện sóng phù hợp với nhu cầu của bạn

Tải tài liệu hướng dẫn
eGuide

Chúng tôi đã tổng hợp chuyên môn về máy hiện sóng trong nhiều thập kỷ vào một sách hướng dẫn 60 trang để giúp bạn lựa chọn máy hiện sóng tốt nhất cho ứng dụng của bạn. Tìm hiểu tổng quan về kiến trúc máy hiện sóng, thao tác điều khiển, lựa chọn đầu đo, thiết lập và kỹ thuật đo và nhiều nội dung khác.

Tải sách hướng dẫn

Giải quyết vấn đề tạp âm với sản phẩm
6 SERIES B MSO mới

Nhiều kênh hơn. Nhiều băng thông hơn. Ít tạp âm hơn

Hãy liên hệ với chúng tôi ngay hôm nay để yêu cầu báo giá và demo thiết bị hoặc thảo luận về các yêu cầu củap bạn
