Máy phát tín hiệu tần số vô tuyến TSG4100A

Máy phát tín hiệu tần số vô tuyến TSG4100A Series cung cấp hiệu suất tần số vô tuyến tầm trung và băng thông điều biến siêu rộng lên đến 200MHz với mức giá máy phát tín hiệu tần số vô tuyến đầu vào. Nâng cấp phần mềm tại hiện trường thuận tiện cho phép các kỹ sư dễ dàng chuyển đổi thiết bị từ analog sang các khả năng điều biến vectơ và kỹ thuật số tiên tiến hơn, cung cấp cấu hình linh hoạt nhất và bảo vệ CAPEX tốt nhất.

Thêm Máy tạo tín hiệu RF vào bàn làm việc của bạn

TSG4100A Series bổ sung cho các giải pháp kiểm tra tần số vô tuyến tầm trung hàng đầu khác của Tektronix, chẳng hạn như Máy phân tích phổ RSA306 dựa trên USB, Máy hiện sóng tên miền hỗn hợp MDO 3 Series, Máy hiện sóng tín hiệu hỗn hợp MSO 4 Series, Máy hiện sóng miền hỗn hợp MSO 5 Series.

Xem thêm máy tạo tín hiệu »

nội dung đã được chỉnh sửa vào 8/10/2020 - 3:24
Base Price
US $10,800 - US $20,700
Questions? Chat Now

Máy tạo tín hiệu tần số vô tuyến cho các ứng dụng analog và kỹ thuật số

Máy phát tín hiệu tần số vô tuyến TSG4100A Series đáp ứng cả khả năng điều biến analog và vectơ tiên tiến hơn và kỹ thuật số với chi phí cực kỳ thấp. Các kỹ sư có thể dễ dàng chuyển đổi từ tín hiệu analog sang tín hiệu vectơ, cung cấp cấu hình linh hoạt nhất và bảo vệ CAPEX tốt nhất. Các máy tạo tín hiệu tần số vô tuyến giá rẻ này có hỗ trợ tích hợp cho các sơ đồ điều biến vectơ phổ biến nhất, bao gồm ASK, QPSK, DQPSK, π/4 DQPSK, 8PSK, FSK, CPM, QAM (4 đến 256), 8VSB và 16VSB.

Most common vector modulation schemes examples

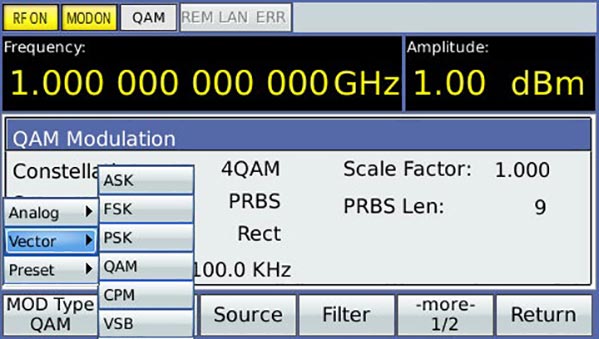

I/Q Constellation Screen image

Máy tạo tín hiệu tần số vô tuyến với băng thông nội bộ lên đến 6MHz

Với kiến trúc cải tiến cho điều biến I/Q, TSG4100A Series thân thiện với người dùng cung cấp khả năng tạo dạng sóng nhanh chóng và hỗ trợ phát lại dữ liệu kỹ thuật số thuần túy. Các thiết bị tự động ánh xạ các ký hiệu kỹ thuật số thành một chòm sao I/Q đã chọn ở tốc độ ký hiệu lên đến 6 MHz và chuyển kết quả qua bộ lọc định hình xung đã chọn để tạo ra dạng sóng cuối cùng được cập nhật theo thời gian thực ở 125 MHz. Tín hiệu dải cơ sở này sau đó được điều biến lên sóng mang tần số vô tuyến bằng kỹ thuật điều biến IQ tiêu chuẩn.

Cơ sở thời gian OCXO ưu việt với Máy tạo tín hiệu tần số vô tuyến

Các thiết bị TSG4100A Series sử dụng cơ sở thời gian máy hiện sóng cắt SC điều khiển bằng lò, mang lại sự cải thiện 100 lần về độ ổn định (<±0,002ppm) và giảm 100 lần nhiễu pha gần so với các thiết bị sử dụng cơ sở thời gian TCXO. Điều này cũng cho phép lão hóa vượt trội (<±0,05ppm) cho các ứng dụng R&D.

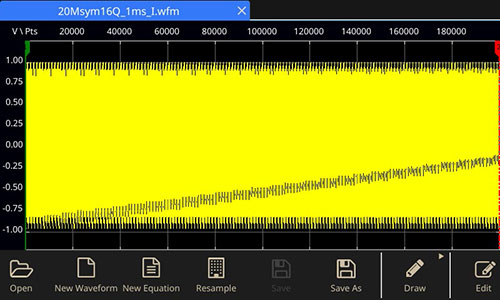

OCXO Time-base on RF Signal Generator

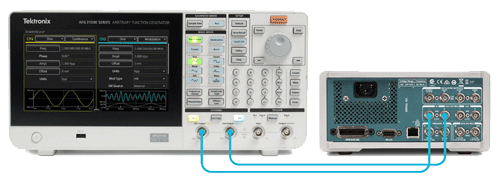

AFG31000 Arbitrary Function Generator to drive the IQ inputs on the TSG

Phát lại tín hiệu tần số vô tuyến trên máy phát tín hiệu tần số vô tuyến TSG4100A

Máy phát tín hiệu tần số vô tuyến TSG4100A có tùy chọn sử dụng tín hiệu IQ bên ngoài, có thể cung cấp băng thông điều biến tần số vô tuyến> 200MHz cho các tần số sóng mang cao, như trên 400MHz. Tìm hiểu cách sử dụng tín hiệu tần số vô tuyến thu được bằng RSA, cùng với ứng dụng SourceXpress để định dạng tín hiệu IQ băng tần cơ sở và sau đó là cách thiết lập Máy tạo chức năng tùy ý AFG31000 để điều khiển đầu vào IQ trên TSG.

Phát lại tín hiệu tần số vô tuyến thu được trên TSG4100A bằng AFG31000

Câu hỏi thường gặp về Máy tạo tín hiệu tần số vô tuyến

Máy tạo tín hiệu tần số vô tuyến dùng để làm gì?

Kỹ sư kiểm tra tín hiệu bằng Máy tạo tín hiệu RF

Máy tạo tín hiệu tần số vô tuyến (RF) được sử dụng để tạo ra các tín hiệu tần số vô tuyến liên tục với các đặc tính đã biết để kiểm tra thiết kế của các mạch, chủ yếu là các mạch trong thiết bị thông tin liên lạc. Máy phát tín hiệu RF không tự thực hiện bất kỳ phép đo nào, dụng cụ chỉ thiết lập các điều kiện thích hợp để các thiết bị khác có thể đo thiết bị đang kiểm tra.

Máy phát RF hoạt động như thế nào?

Máy tạo tín hiệu RF thường là nguồn tín hiệu được sử dụng để kiểm tra các mạch đang được phát triển cho truyền thông RF như thông tin liên lạc không dây và di động, radar, tác chiến điện tử, v.v.. Các kỹ sư có thể đặt biên độ, tần số và áp dụng các điều biến cho tín hiệu bằng cách sử dụng các điều khiển hệ thống.

Làm thế nào để bạn tạo ra tần số RF?

Cách dễ nhất để tạo tần số RF là sử dụng bảng điều khiển phía trước của Máy tạo tín hiệu RF TSG4100A. Bạn có thể dễ dàng cài đặt tần số, biên độ, điều biến và một số đặc tính tín hiệu khác ngay trước khi kết nối máy tạo tín hiệu RF với thiết bị đang kiểm tra (DUT).

Máy tạo chức năng và máy tạo tín hiệu khác nhau như thế nào?

Máy tạo tín hiệu là bất kỳ thiết bị nào tạo ra tín hiệu điện tử. Máy tạo tín hiệu vectơ chuyên tạo tín hiệu tần số vô tuyến với các sơ đồ điều biến analog và kỹ thuật số ở các định dạng như QAM, QPSK, FSK, BPSK và OFDM. Máy tạo tín hiệu vectơ thường được sử dụng để kiểm tra độ nhạy của bộ thu.

Máy tạo chức năng có một danh sách thiết lập trước dạng sóng hoặc mẫu mà máy có thể phát. Người vận hành có thể thay đổi các thông số dạng sóng, chẳng hạn như tốc độ phát, biên độ và độ lệch, hoặc thêm biến dạng hoặc điều biến cơ bản.

Có những loại máy phát tín hiệu nào?

Có nhiều loại máy tạo tín hiệu, bao gồm máy tạo chức năng, máy tạo dạng sóng tùy ý và máy tạo tín hiệu vectơ.

Xem biểu đồ bên dưới để xem sự khác biệt giữa từng loại.

Máy tạo tín hiệu Tên danh mục chung cho các nguồn tín hiệu điện tử analog và kỹ thuật số.
Máy tạo chức năng Máy tạo tín hiệu thường được sử dụng khi cần các dạng sóng phổ biến như sin, sóng, tam giác, v.v..
Máy tạo chức năng tùy ý Máy tạo chức năng có thể tạo dạng sóng kết hợp tùy ý.
Máy tạo dạng sóng tùy ý Máy tạo dạng sóng tùy ý được sử dụng chủ yếu khi cần dạng sóng kết hợp tùy chỉnh (thay gì dạng sóng phổ biến thiết lập trước).
Máy tạo tín hiệu tần số vô tuyến Máy tạo tín hiệu tần số vô tuyến được sử dụng cho các ứng dụng không dây và thường cung cấp điều biến analog bình thường như AM, FM, và cả PM.
Máy tạo tín hiệu vectơ (Tần số vô tuyến) Máy tạo tín hiệu vectơ tần số vô tuyến hỗ trợ cả điều biến analog và vectơ trên sóng mang tần số vô tuyến cho các ứng dụng giao tiếp kỹ thuật số.
Model In-field Upgradable Options Frequency Coverage List Price
TSG4102A Basic Vector Modulation, GSM, EDGE, P25, W-CDMA, DECT, NADC, PDC, TETRA, Audio Analysis, External IQ Modulation

2 GHz

US $10,800
Configure & Quote
TSG4104A Basic Vector Modulation, GSM, EDGE, P25, W-CDMA, DECT, NADC, PDC, TETRA, Audio Analysis, External IQ Modulation

4 GHz

US $14,000
Configure & Quote
TSG4106A Basic Vector Modulation, GSM, EDGE, P25, W-CDMA, DECT, NADC, PDC, TETRA, Audio Analysis, External IQ Modulation

6 GHz

US $20,700
Configure & Quote
Model In-field Upgradable Options Frequency Coverage List Price
TSG4102A Basic Vector Modulation, GSM, EDGE, P25, W-CDMA, DECT, NADC, PDC, TETRA, Audio Analysis, External IQ Modulation

2 GHz

US $10,800
Configure & Quote
TSG4104A Basic Vector Modulation, GSM, EDGE, P25, W-CDMA, DECT, NADC, PDC, TETRA, Audio Analysis, External IQ Modulation

4 GHz

US $14,000
Configure & Quote
TSG4106A Basic Vector Modulation, GSM, EDGE, P25, W-CDMA, DECT, NADC, PDC, TETRA, Audio Analysis, External IQ Modulation

6 GHz

US $20,700
Configure & Quote
