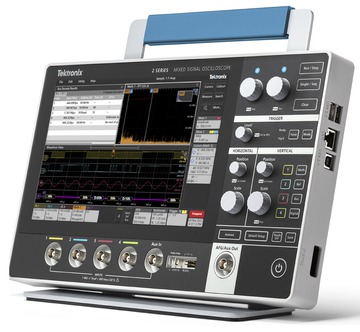

2 系列 MSO

規格

除非另有註明，否則所有規格均為標準資料。除非另有註明，否則所有規格皆適用於所有機型。

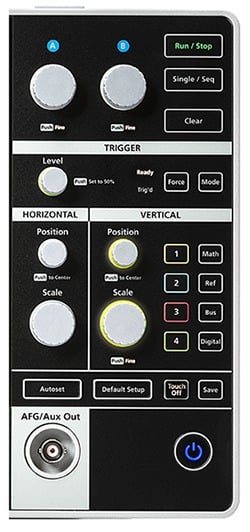

機型概況

	MSO22	MSO24
類比通道	2	4
類比通道頻寬	70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz
	從 4 mV/div 至 10 V/div 保證頻寬 500 MHz。
取樣率	所有通道 1.25 GS/s，半數交錯通道 2.5 GS/s
記錄長度	10 M
數位通道	16
AFG 輸出	1 (透過輔助輸出進行多工處理)

垂直系統類比通道

輸入阻抗

BNC

1 MΩ ± 1 %、14 pF ± 3 pF

TPP0200 探棒頭

10 MΩ、< 12 pF

P6139B 探棒頭

10 MΩ、< 8 pF

輸入靈敏度範圍

1 mV/格 至 10 V/格

垂直解析度

8 位元

最大輸入電壓

300 V_rms CAT II，峰值 < ±425 V

介於 4.5 MHz 和 45 MHz 時衰減 20 dB/十進位

介於 45 MHz 和 450 MHz 時衰減 14 dB；超過 450 MHz，5 V_rms

直流增益精確度

±3%，30 °C 以上時以 0.10%/°C 遞減

具保證，規格在暖機 30 分鐘後有效，並在常溫提供訊號路徑補償 (SPC)。

通道至通道隔離

100:1 <= 100 MHz，30:1 > 100 MHz

偏移範圍

1 mV/div 到 63.8 mV/div：+/-1 V

63.9 mV/div 到 999.5 mV/div：+/-10 V

1 V/div 到 10 V/div：+/-100 V

垂直系統數位通道

輸入通道

16 [D0:D15]

臨界值

每組 8 通道臨界值

臨界值選擇

TTL、CMOS、ECL、PECL、使用者定義

使用者定義範圍

-15 V 至 +25 V

最小可偵測的脈波

5 ns

臨界值精確度

±180 mV + 臨界值設定的 2%

最小輸入訊號振幅

500 mVp-p

最大輸入訊號振幅

+30V，-20V

輸入阻抗

100 kΩ || 8 pF

垂直解析度

1 位元

水平系統類比通道

時基範圍

2 ns/div 至 1000 s/div (所有通道)

1 ns/div 至 1000 s/div (半數通道)

時基延遲範圍

-10 格至 5000 s

通道至通道偏移校正範圍

-95 ns 至 +95 ns

時基準確度

在任何 ≥1 ms 的間隔中為 ±25 ppm

具保證，規格在暖機 30 分鐘後有效，並在常溫提供訊號路徑補償 (SPC)。

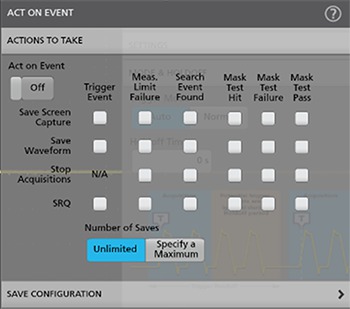

觸發系統

觸發模式

自動、正常與單次

觸發耦合

直流、高頻排斥 (衰減 > 50 kHz)、低頻排斥 (衰減 < 50 kHz)、雜訊排斥 (降低靈敏度)

觸發延滯範圍

0 s 至 10 s

觸發靈敏度

邊緣類型，直流耦合

任何類比輸入通道：大於 6 mV 或 0.8 格

輔助輸入：500 mVpp 至 250 MHz

觸發位準範圍

任何輸入通道

距螢幕中央 ±5 格

輔助輸入

±8 V

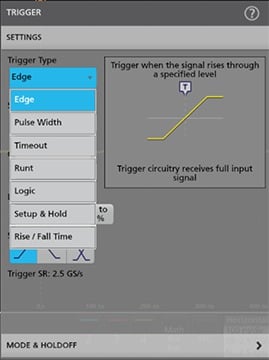

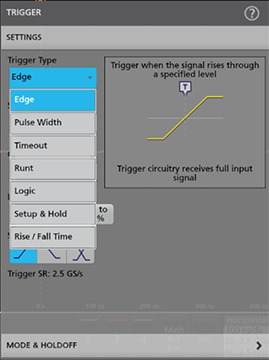

觸發類型

邊緣

任一通道上正、負，或任一斜率。

脈波寬度

在正脈波或負脈波的寬度上觸發。事件可為時間或邏輯限定。

逾時

在指定時段內維持為高、低或任一的事件上觸發。事件可為邏輯限定。

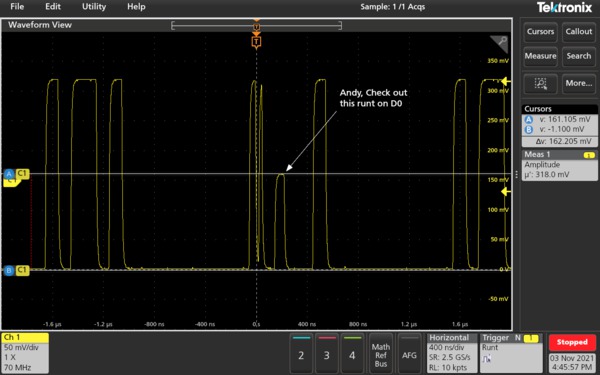

矮波

穿越第一臨界值，但未在再次穿越第一臨界值之前穿越第二臨界值的脈衝上進行觸發。事件可為時間或邏輯限定。

邏輯

當邏輯碼型為真、為否或與時脈邊緣同時發生時觸發。針對所有定義為高、低或任意的輸入通道所指定的碼型 (AND、OR、NAND、NOR)。為真的邏輯碼型可為時間限定。

設定/保持

任何輸入通道的時脈和資料之間，設定時間與保持時間兩者皆出現違反情形時觸發。

上升/下降

高或低於指定脈衝邊緣速率的觸發，斜率可為正向、負向或兩者任一。事件可為邏輯限定。

並列 (搭配 MSO 選項)

在並列匯流排資料值上進行觸發。並列匯流排可以是 1 到 20 位元 (從數位和類比通道) 的大小。支援二進位和十六進位基數。

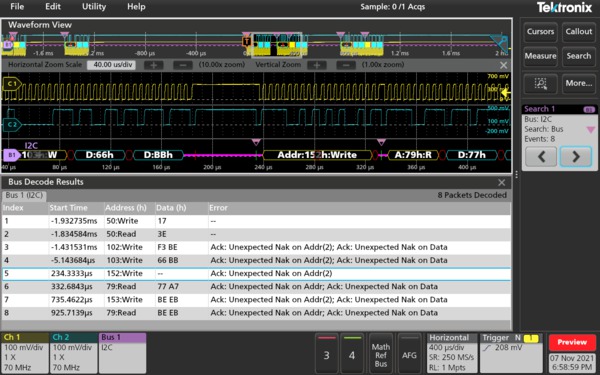

I2C (選項)

I2C 匯流排上的「起始」、「重複起始」、「停止」、「ACK 遺失」、「位址」(7 或 10 位元)、「資料」或「位址和資料」觸發，高達 10 Mb/s。

SPI (選項)

SPI 匯流排上的「從屬選擇」、「閒置時間」或「資料」(1 - 16 個字) 觸發，高達 20 Mb/s。

RS-232/422/485/UART (選項)

「起始位元」、「封包結束」、「資料」和「同位檢查錯誤」觸發，高達 15 Mb/s。

CAN (選項)

CAN 匯流排上的「訊框起始」、「訊框類型」(資料、遠端、錯誤或超載)、「識別碼」、「資料」、「識別碼與資料」、「訊框結束」、「ACK 遺失」及「位元填塞錯誤」觸發，高達 1 Mb/s，CAN-FD 匯流排則高達 16 Mb/s。

LIN (選項)

LIN 匯流排上的「同步」、「識別碼」、「資料」、「識別碼與資料」、「喚醒訊框」、「睡眠訊框」、「錯誤」觸發，高達 1 Mb/s。

SENT (選項)

「封包啟動」、「快速通道狀態與資料」、「慢速通道訊息 ID 與資料」及「CRC 錯誤」觸發

擷取系統模式

取樣

擷取到的取樣值

峰值偵測

十進位間隔內的最高和最低樣本

平均值

最高 10,240 次擷取的一系列已擷取波形之平均值

包封

多個擷取的最小到最大包封

高解析度

對每個取樣率套用唯一的頻寬濾波器，將會盡力為該取樣率保持最大頻寬，同時避免頻疊，而針對所選取的取樣率，還會從示波器放大器和 ADC 移除高於可用頻寬的雜訊。

捲動模式

在處於自動觸發模式時，以由右至左的捲動動作和 40 ms/div 和更慢的時基速度，在顯示畫面上捲動連續波形點。

波形量測

游標

波形、垂直線條、水平線條及水平加垂直線條

自動量測

37 個且可顯示的數目不限，可顯示為個別量測標籤，或一起顯示在量測結果表中

振幅量測

振幅、最大值、最小值、峰對峰、正過衝、負過衝、平均值、RMS、交流 RMS、頂點、底和區域

時間量測

週期、頻率、單位間隔、資料速率、正脈波寬度、負脈波寬度、偏移、延遲、上升時間、下降時間、相位、上升扭轉率、下降扭轉率、爆叢寬度、正工作週期、負工作週期、時間外部位準、設定時間、保持時間、期間 N 期、高時間、低時間、到最大值時間和到最小值時間

量測統計

平均值、標準差、最大值、最小值和母體。目前擷取和所有擷取都會有統計值

參考位準

可指定以百分比或單位，顯示自動量測的使用者定義的參考位準。對於所有量測，參考位準可設為全域，而對每個量測，可設為依來源通道或訊號，或唯一

閘控

螢幕、游標、邏輯、搜尋或時間。指定要進行測量的擷取區域。閘控可設為全域 (影響設定為全域的所有量測) 或本機 (所有量測都可有唯一時間閘設定；螢幕、游標、邏輯和搜尋動作僅有一個本機閘路可用)。

波形數學

代數

加、減、乘、除

數學函數

積分、微分、log 10、log e、平方根、指數與 abs

關聯性

布林比較結果 >、<、≥、≤、= 和 ≠

邏輯

AND、OR、NAND、NOR、XOR 和 EQV

FFT

頻譜振幅和相位，實際和假象頻譜

FFT 單位

振幅：線性和對數 (dBm)

相位：度數、弧度和群延遲

快速傅立葉轉換窗函數

Hanning、rectangular、hamming、blackman-harris、flattop2、gaussian、kaiser-bessel，與 tekexp

搜尋

搜尋類型

搜尋很長的記錄，找出所有符合使用者指定準則的項目，包括邊緣、脈波寬度、逾時、矮波脈波、邏輯碼型、設定/保持違反、上升/下降時間，以及匯流排通訊協定事件。

搜尋結果

波形檢視、結果表。

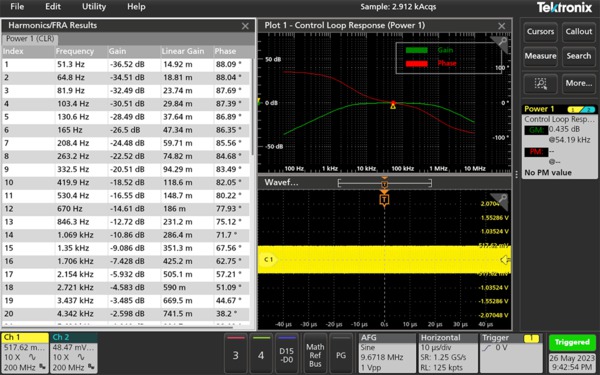

任意函數產生器

通道數目

1 (透過輔助輸出進行多工處理)

運作模式

連續、爆叢

波形

正弦波、方波、脈波、斜波、三角波、直流波、雜訊、sin(x)/x(sinc) 波、高斯訊號波、Lorentz 波、指數上升波、指數衰減波、Haversine 波、Cardiac 波和任意波

振幅與頻率範圍

訊號類型	振幅範圍 50 Ω	振幅範圍 1 MΩ	頻率範圍
正弦波	10 mV 至 2.5 V	20 mV 至 5 V	0.1 Hz 至 50 MHz
方波	10 mV 至 2.5 V	20 mV 至 5 V	0.1 Hz 至 20 MHz
脈波	10 mV 至 2.5 V	20 mV 至 5 V	0.1 Hz 至 20 MHz
斜波	10 mV 至 2.5 V	20 mV 至 5 V	0.1 Hz 至 500 KHz
直流位準		20 mV 至 5 V
高斯訊號波	10 mV 至 1.25 V	20 mV 至 2.5 V	0.1 Hz 至 5 MHz
羅倫茲波	10 mV 至 1.2 V	20 mV 至 2.4 V	0.1 Hz 至 5 MHz
Haversine 波	10 mV 至 1.25 V	20 mV 至 2.5 V	0.1 Hz 至 5 MHz
指數波	10 mV 至 1.25 V	20 mV 至 2.5 V	0.1 Hz 至 5 MHz
Sin(X)/X	10 mV 至 1.5 V	20 mV 至 3 V	0.1 Hz 至 2 MHz
隨機雜訊	10 mV 至 2.5 V	20 mV 至 5 V
Cardiac 波	10 mV 至 2.5 V	20 mV 至 5 V	0.1 Hz 至 500 KHz
任意波	10 mV 至 2.5 V	20 mV 至 5 V	0.1 Hz 至 25 MHz

直流偏移

直流偏移範圍

±2.5 V (接高阻抗時)，±1.25 V (接 50 Ω 時)

DC 偏移準確度

1 mV (接高阻抗時)，500 uV (接 50 Ω 時)

直流偏移準確度

±[(絕對偏移電壓設定的 1.5%) + 1 mV]

具保證，規格在暖機 30 分鐘後有效，並在常溫提供訊號路徑補償 (SPC)。

數位樣式產生器

通道數目

4

樣式記憶體長度

4 K 位元

輸出振幅

2.5 V、3.3 V、5 V (連續模式)

5 V (脈衝模式)

位元率

1 bps 至 25 Mbps

顯示器

顯示器類型

10.1 吋 LCD 電容式觸控顯示器

顯示器解析度

1280 x 800

顯示模式

重疊

堆疊

縮放

所有波型和繪圖視圖中都支援水平和垂直縮放。

內插法

Sin(x)/x 和線性

波形樣式

向量、點、可變持續累積和無限持續累積

方格圖

移動式和固定方格圖，可在格線、時間、完整和無之間選擇

調色盤

正常和反向的螢幕擷取

個別波形顏色可由使用者選擇

格式

YT、XY

支援語言

英文、日文、簡體中文、繁體中文、法文、韓文、義大利文、西班牙文、葡萄牙文、俄文、韓文

輸入/輸出埠

USB 介面

兩個 USB 2.0 主機連接埠。

一個 USB 裝置連接埠 (提供 USBTMC 支援)

乙太網路介面

一個乙太網路連接埠，10/100 Mb/s 與 1000 Mbps 乙太網路 (僅限全雙工模式)

探棒補償訊號

振幅

0 至 2.5 V

頻率

1 kHz

電源阻抗

1 kΩ

輔助輸出

前面板 BNC 接頭，透過 AFG 輸出進行多工處理。輸出可配置為在示波器觸發時提供正脈波或負脈波。

特性	限制
Vout (HI)	≥ 2.5 V 開放式電路；≥ 1.0 V 進入 50 Ω 負載至接地。
Vout (LO)	≤ 0.7 V 進入 ≤ 4 mA 負載；≤0.25 V 進入 50 Ω 負載至接地。

輔助輸入

300 V_rms CAT II，峰值 ≤ ±425 V

安全鎖

背板安全插槽連接至標準 Kensington 防盜鎖。

VESA 安裝

儀器背面的標準 (VESA MIS-D 100) 100 mm x 100 mm VESA 安裝點

接地片

當儀器以電池運作時，提供安全的接地回流路徑。

軟體

VNC

遠端控制及檢視儀器上的畫面

IVI 驅動程式

為 LabVIEW、LabWindows/CVI、Microsoft .NET 及 MATLAB 等常見應用軟體，提供了標準的儀器程式介面。透過 VISA 與 python、C/C++/C# 和其他多種語言相容。

TekScope

<mrk mtype="x-sdl-location" mid="e2eaf969-c229-48c0-b14d-bd4d5cbed52f" xmlns="urn:oasis:names:tc:xliff:document:1.2" />TekScope 可在 PC 上展現示波器分析環境的功能<mrk mtype="x-sdl-location" mid="fd7fb7eb-b03d-46fc-b8a2-55308cd14613" xmlns="urn:oasis:names:tc:xliff:document:1.2" />。您可彈性地在實驗室以外執行包含串列解碼、電源分析、時序、眼圖和抖動分析等分析工作。造訪 https://www.tek.com/software/tekscope-pc-analysis-software 以深入瞭解。

TekDrive

從任何連接的裝置上傳、儲存、編排、搜尋、下載和共用任何檔案類型。TekDrive 以原生方式整合至 <mrk mtype="x-sdl-location" mid="feeca0f2-9e9a-4d2b-b95a-f61f4b76c728" xmlns="urn:oasis:names:tc:xliff:document:1.2" />2<mrk mtype="x-sdl-location" mid="3d1a2151-234c-4324-a225-cb7ec569b083" xmlns="urn:oasis:names:tc:xliff:document:1.2" /> 系列 MSO，可順暢共用和叫出檔案 - 不需要 USB 隨身碟。造訪 http://www.tek.com/software/tekdrive 以深入瞭解。

程式編寫範例

使用 2/4/5/6 系列平台進行程式設計從未如此簡單。使用程式設計人員手冊和 GitHub 網站，您有許多命令和範例可以協助您開始遠端自動執行您的儀器。請參閱 https://github.com/TEKTRONIX/PROGRAMMATIC-CONTROL-EXAMPLES

電源

線路功率

50 Hz 至 60 Hz 時為 100 - 240 V ±10%

交流轉接器輸出

24 V DC，2.71 A

功率消耗

60 W (最大)

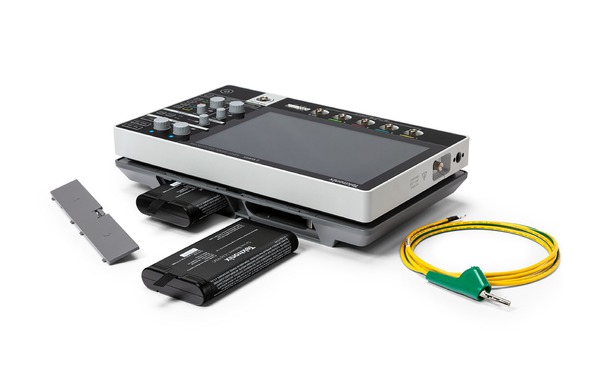

電池

電池電源

須備有附 2 個電池插槽的選配 2-BATPK 或 2-BP 電池組

支援最多 2 顆 TEKBAT-01 鋰離子充電電池

電池化學特性

鋰離子

額定容量

6700 mAh

電壓

14.52 VDC

重量

450 g/1lb

作業時間，典型

單顆電池續航力長達 4 小時

雙電池續航力長達 8 小時

可熱插拔

外觀特性

尺寸

儀器淨重

高

210 mm (8.26 in)

寬

344 mm (13.54 in)

深

40.4 mm (1.59 in)

儀器含電池組

高

210 mm (8.26 in)

寬

344 mm (13.54 in)

深

78 mm (3.07 in)

重量

儀器淨重

1.8 kg (4 lbs)

儀器含電池組

3.2 kg (7 lbs) – 一顆電池

3.6 kg (8 lbs) – 兩顆電池

機架安裝配置

5U

餘隙需求

儀器背面下方 (進入口) 和頂端 (排出口) 需要淨空 13 mm (0.5 in)，才可提供足夠的冷卻效果。

EMC、環境和安全性

溫度

濕度

海拔高度

法規相容性

訂購資訊

使用下列步驟選取符合量測需求的儀器和選項。

步驟 1 – 選取儀器型號

選取 2 系列儀器型號

步驟 2 – 設定頻寬 (必要)

選取您需要的類比通道頻寬來配置示波器。您也可以稍後再購買升級選項來升級頻寬。

步驟 3 – 新增功能

同時訂購您的儀器及其他品項。

步驟 4 – 為儀器軟體功能新增一個選項套件

選購具備不同功能層級的選項套件，以滿足您的應用需求。

步驟 5 – 新增額外探棒和轉接器

新增其他建議的探棒和轉接器

步驟 6 – 選取配件

新增其他建議配件

步驟 7 – 選取電源線選項

步驟 8 – 選取服務選項

以 2 系列 MSO 服務套裝保護您的投資和運作時間。

透過 2 系列 MSO 的校正與延長保固方案，最佳化您所購買產品的使用壽命值，並降低整體擁有成本。方案範圍從涵蓋零件、人力和 2 天運貨的標準保固擴充，到全面產品保護，包括折舊或破損零件、意外損壞、ESD 或 EOS 的維修或更換服務。請參閱下表，瞭解 2 系列 MSO 產品系列提供的專用服務選項。比較原廠服務方案https://www.tek.com/en/services/factory-service-plans。

此外，Tektronix 是一家鑒定合格的頂尖校正服務提供商，為超過來自 9,000 家製造商的 140,000 多種型號，以及所有品牌的電子測試和量測設備提供服務。Tektronix 是全球合作夥伴，在全球擁有 100 多個實驗室，其以市場價格提供具有 OEM 品質的客製化全站校正計劃。檢視全站校正服務功能https://www.tek.com/en/services/calibration-services。

售後訂購資訊

2 系列產品提供多種選擇，可於首次購買後輕易新增其功能。

購買後的頻寬升級

2 系列 MSO 產品在首次購買後可進行類比頻寬升級。頻寬升級可根據當前頻寬和所需頻寬購買。所有頻寬升級均可透過安裝授權的方式在現場執行。

為儀器功能升級其中一個選項套件

提供具備不同功能層級的選項套件，以滿足不同的應用需求。

提供延伸功能的額外軟體

購買採彈性授權的額外軟體，可擴充您的儀器功能，以便進行協同作業與離線分析。提供具備不同功能層級的選項套件，以滿足不同的應用需求。每一種套件均可購買 1 年期訂閱或永久授權。
