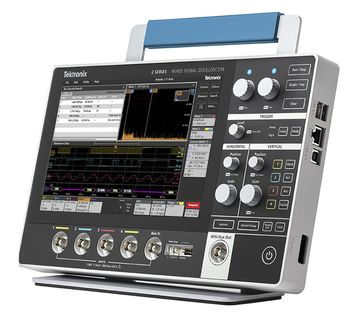

2シリーズMSO

仕様

すべての仕様は特に断りのないかぎり、代表値です。すべての仕様は、特に断りのないかぎり、すべての機種に適用されます。

モデル概要

	MSO22	MSO24
アナログ・チャンネル数	2	4
アナログ・チャンネル周波数帯域	70MHz、100MHz、200MHz、350MHz、500MHz
	500 MHz帯域幅は、4 mV/div～10 V/divを保証します。
サンプル・レート	1.25 GS/s（全チャンネル）、2.5 GS/s（ハーフ・チャンネル、インターリーブあり）
レコード長	10M
デジタル・チャンネル	16
AFG 出力	1（Aux出力による多重化）

プロセッサのシステム

垂直軸システム－アナログ部

入力インピーダンス

BNC

1M Ω±1%、14 pF±3 pF

TPP0200プローブ・チップ

10 MΩ、12 pF未満

P6139Bプローブ・チップ

10 MΩ、8 pF未満

入力感度

1 mV/div ～ 10 V/div

垂直分解能

8ビット

最大入力電圧

300 V_rms CAT II（ピーク電圧：±425 V以下）

3 Mhz～30 Mhzでは20 dB/decadeの割合で低下

30 Mhz～300 Mhzでは15.5 dB/decadeの割合で低下、300 Mhz以上では5 V_rms

DCゲイン確度

±3　%（30　℃以上では0.10　%／℃の割合で低下）

確度保証された仕様は周囲で30分間のウォームアップと、信号経路補正（SPC）後に有効。

クロストーク

100:1 <= 100 MHz, 30:1 > 100 MHz

オフセット・レンジ

1　mV/div～63.8　mV/div：+/-1 V

63.9 mV/div～999.5　mV/div：+/-10 V

1 V/div～10 V/div：+/-100 V

垂直軸システム － デジタル部

入力チャンネル数

16 [D0:D15]

しきい値

8チャンネルのセットごとのスレッショルド

スレッショルドの選択肢

TTL、CMOS、ECL、PECL、ユーザ定義

ユーザ定義レンジ

-15V～+25V

検出可能最小パルス

5 ns

スレッショルド確度

±180 mV + スレッショルド設定の2 %

最小スウィング入力信号

500 mVp-p

最大スウィング入力信号

+30V、-20V

入力インピーダンス

100 kΩ || 8 pF

垂直分解能

1ビット

水平軸システム － アナログ部

時間軸レンジ

2 ns/div～1,000 s/div（全チャンネル）

1 ns/div～1,000 s/div（ハーフ・チャンネル）

タイムベース遅延の範囲

10 div～5000　s

チャンネル間デスキュー・レンジ

-95ns～+95ns

時間軸確度

1 ms以上の任意の間隔において±25 ppm

確度保証された仕様は周囲で30分間のウォームアップと、信号経路補正（SPC）後に有効。

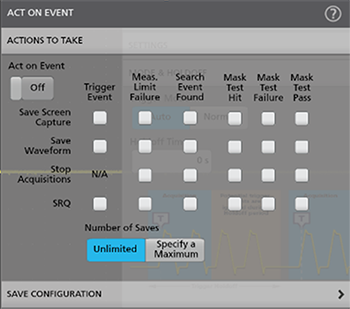

トリガ・システム

トリガ・モード

オート、ノーマル、シングル

トリガ・カップリング

DC、HF除去（50KHz以上で減衰）、LF除去（50KHz未満で減衰）、ノイズ除去（感度が低下）

トリガ・ホールドオフ範囲

0 s～10 s

トリガ感度

エッジ・タイプ、DCカップリング

アナログ入力チャンネル：6 mVまたは0.8 divの大きい方

AUX IN：500 mVpp～250 MHz

トリガ・レベル・レンジ

任意の入力チャンネル

スクリーンの中心から±5 div

Aux In

±8 V

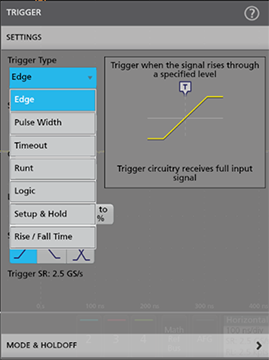

トリガ・タイプ

エッジ

任意のチャンネルの立上り、立下り、またはその両方。

パルス幅

正のパルスまたは負のパルスでトリガ。イベントは、時間または他チャンネルの論理状態で設定可能。

タイムアウト

指定した時間にわたって、イベントがハイ、ロー、いずれかのままである場合にトリガ。イベントは、他チャンネルの論理状態で設定可能。

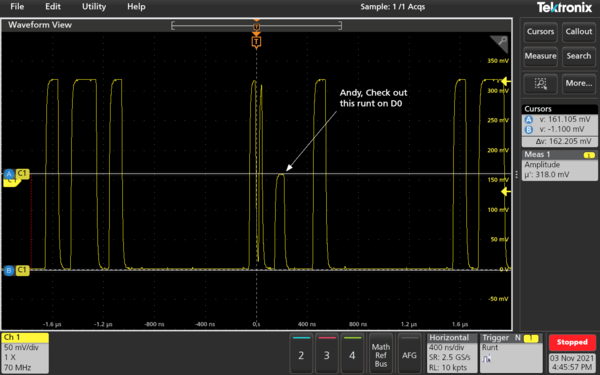

ラント

2つのスレッショルド・レベルのうち、1つ目のスレッショルドを横切り、2つ目のスレッショルドを横切ることなく、再び1つ目のスレッショルド・レベルを横切る場合にトリガ。イベントは、時間または他チャンネルの論理状態で設定可能。

ロジック

ロジック・パターンが真または偽になるか、クロック・エッジが発生するタイミングでトリガ。すべてのアナログ、デジタルの入力チャンネルのパターン（AND、OR、NAND、NOR）は、High、LowまたはDon't Careとして定義。真になるロジック・パターンは時間クオリファイされる。

セットアップ／ホールド

任意のチャンネルで、クロックとデータの間にセットアップ時間とホールド時間の違反がある場合にトリガ。

立上がり/立下りしきい値

指定したパルス・エッジ・レートよりも速いまたは遅い場合にトリガ。スロープは正、負またはいずれかが選択可能。イベントは、他チャンネルの論理状態で設定可能。

パラレル（MSOオプションを使用）

パラレル・バスのデータ値でトリガ。パラレル・バスは1 ～ 20ビット（デジタル・チャンネルおよびアナログ・チャンネルから）。バイナリまたはHexをサポート。

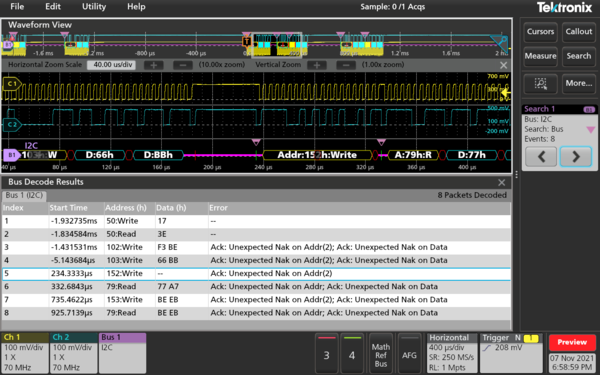

I2C（オプション）

10 Mb/sまでのI2Cバスのスタート、リピーテッド・スタート、ストップ、ミッシング・アクノレッジ、アドレス（7または10ビット）、データ、またはアドレスとデータでトリガ。

SPI（オプション）

20 Mb/s以下のSPIバスのSS（Slave Select）、アイドル時間、またはデータ（1～16ワード）でトリガ。

RS-232/422/485/UART (option)

スタート・ビット、パケットの末尾、データ、およびパリティ・エラーでトリガ（15Mb/sまで）。

CAN（オプション）

1Mb/sおよび16MbpsまでのCAN FDバスおよび20 Mb/sまでのCAN XLバスのフレームの開始、フレーム・タイプ（データ、リモート、エラー、オーバロード）、識別子、データ、識別子とデータ、フレームの最後、ミッシング・アクノレッジ、ビット・スタッフィング・エラーでトリガ。

LIN（オプション）

1Mb/sまでのLINバスの同期、識別子、データ、IDとデータ、ウェイクアップ・フレーム、スリープ・フレーム、エラーでトリガ。

SENT（オプション）

パケットの開始、高速チャンネルのステータスとデータ、低速チャンネルのメッセージIDとデータ、CRCエラーでトリガ。

アクイジション・システム・モード

サンプル

取得したサンプル値

ピーク検出

デシメーション間隔内のサンプルの最大値および最小値

アベレージング

取得の最大10,240回までの一連の波形の平均値

エンベロープ

複数のアクイジションにわたる最小値と最大値のエンベロープ

Hi-Res（ハイレゾ）

それぞれのサンプル・レートに、固有の帯域幅フィルタを適用して、そのサンプル・レートで利用可能な最高帯域幅を維持しながら、エリアシングを抑制し、オシロスコープの増幅器やADCから、選択したサンプル・レートに対する使用可能帯域幅を上回る雑音を除去します。

ロール・モード

オート・トリガ・モードでは、40ms/divより遅いタイムベース速度において、画面の右から左に波形をスクロール表示。

波形測定

カーソル

波形、垂直バー、水平バー、垂直／水平バー

自動測定

37種類の自動測定項目。表示可能な測定項目の数に制限はなく、測定バッジとして個別に表示することも、または測定結果テーブルにまとめて表示することも可能

振幅測定

振幅、最大値、最小値、ピーク・ツー・ピーク、正のオーバシュート、負のオーバシュート、平均値、実効値、AC実効値、トップ、ベース、領域

時間測定

周期、周波数、UI、データ・レート、正のパルス幅、負のパルス幅、スキュー、遅延、立上り時間、立下り時間、位相、立上りスルー・レート、立下りスルー・レート、バースト幅、正のデューティ比、負のデューティ比、レベル外の時間、セットアップ時間、ホールド時間、N周期、ハイ時間、ロー時間、最大になる時間、最小になる時間

測定結果の統計値

平均、標準偏差、最大値、最小値、母集団統計値は、現在のアクイジション、およびすべてのアクイジションのどちらでも利用可能

リファレンス・レベル

自動測定で使用されるリファレンス・レベルは、%または単位でユーザ定義が可能リファレンス・レベルは、すべての測定にグローバルに設定することも、ソース・チャンネルまたは信号ごと、または測定ごとに個別に設定することも可能

ゲーティング

画面、カーソル、ロジック、検索、または時間。測定を行うアクイジションの領域を指定します。ゲーティングはグローバル（グローバルに設定されたすべての測定に影響）にもローカル（測定にはすべて固有の時間ゲートを設定可能。スクリーン、カーソル、ロジック、サーチにはただ1つのローカル・ゲートのみを利用可能）にも設定可能。

波形演算

演算波形数

無制限

演算

加算、減算、乗算、除算

演算関数

統合、差別化、log 10、log e、平方根、指数、およびabs

関係式

＞、＜、≧、≦、＝、≠のブール値の結果

ロジック

AND、OR、NAND、NOR、XOR、EQV

FFT

スペクトラム（振幅、位相、実数および虚数）

FFT単位

振幅：リニアおよびログ（dBm）

位相：Degree、Radian、グループ遅延

FFTの窓関数

ハニング、方形、ハミング、ブラックマンハリス、フラットトップ2、ガウシアン、カイザー-ベッセル、Tek指数関

検索

検索の種類

エッジ、パルス幅、タイムアウト、ラント・パルス、ロジック・パターン、セットアップ／ホールド違反、立上り／立下り時間、バス・プロトコル・イベントなど、ユーザ指定の条件に基づいて、ロング・メモリ全体から該当するすべてのイベントの検索が可能。

検索結果

波形表示、結果表。

任意波形／ファンクション・ジェネレータ

チャンネル数

1（Aux出力による多重化）

動作モード

連続、バースト

波形

サイン、方形、パルス、ランプ、三角、DC、ノイズ、Sin(x)/x(Sinc)、ガウシアン、ローレンツ、指数立上り、指数立下り、ハーバサイン、カーディアック、任意波形

振幅および周波数範囲

信号の種類(Signal type)	振幅レンジ：50 Ω	振幅レンジ：1 MΩ	周波数レンジ
正弦波	10 mV～2.5 V	20 mV～5 V	0.1 Hz～50 MHz
方形波	10 mV～2.5 V	20 mV～5 V	0.1Hz～20MHz
パルス	10 mV～2.5 V	20 mV～5 V	0.1Hz～20MHz
ランプ波	10 mV～2.5 V	20 mV～5 V	0.1Hz～500KHz
DCレベル		20mV～5V
ガウシアン	10 mV～1.25 V	20 mV～2.5 V	0.1Hz～5MHz
ローレンツ波形	10 mV～1.2 V	20 mV～2.4 V	0.1Hz～5MHz
ハーバサイン波形	10 mV～1.25 V	20 mV～2.5 V	0.1Hz～5MHz
Exponential（指数）	10 mV～1.25 V	20 mV～2.5 V	0.1Hz～5MHz
Sin(X)/X	10 mV～1.5 V	20 mV～3 V	0.1Hz～2MHz
ランダム・ノイズ	10 mV～2.5 V	20 mV～5 V
カーディアック	10 mV～2.5 V	20 mV～5 V	0.1Hz～500KHz
任意波形	10 mV～2.5 V	20 mV～5 V	0.1 Hz～25 MHz

DCオフセット

DCオフセット・レンジ

±2.5V（オープン回路）、±1.25V（50Ω負荷）

DCオフセット分解能

1mV（オープン回路）、500μV（50Ω負荷）

DCオフセット確度

±［（絶対オフセット設定の1.5%）1mV］。

確度保証された仕様は周囲で30分間のウォームアップと、信号経路補正（SPC）後に有効。

デジタル・パターン・ジェネレータ

チャンネル数

4

パターン・メモリ長

4 Kビット

出力振幅

2.5 V、3.3 V、5 V（連続モード）

5 V（バーストモード）

ビット・レート

1 Kbps ～ 25 Mbps

ディスプレイ

ディスプレイ・タイプ

10.1インチLCD静電容量式タッチ・スクリーン

ディスプレイ解像度

1280 x 800

表示モード

オーバーレイ

スタック

ズーム

すべての波形およびプロット表示で水平および垂直ズームをサポート

補間方式

Sin(x)/x、直線

波形スタイル

ベクタ、ドット、可変パーシスタンス、無限パーシスタンス

波形目盛

移動可能／固定目盛、グリッド／時間／フル／なしから選択可能

カラー・パレット

ノーマル、反転（スクリーンショット）

個々の波形の色をユーザが選択可能

フォーマット

YT、XY

対応言語

英語、日本語、簡体字中国語、繁体字中国語、フランス語、ドイツ語、イタリア語、スペイン語、ポルトガル語、ロシア語、韓国語

入出力ポート

USBインタフェース

USB 2.0 ホスト・ポート × 2

USBデバイス・ポート × 1（USBTMCをサポート）

Ethernetインタフェース

Ethernetポート×1、10/100 Mb/s、および1000 Mbpsイーサネット（全二重モードのみ）

プローブ補正出力

振幅

0～2.5 V

周波数

1 kHz

ソース・インピーダンス

1kΩ

Aux出力

AFG出力と多重化された前面パネルのBNCコネクタ。出力は、オシロスコープがトリガされたときに、正または負のパルスを提供するように構成されています。

性能	リミット
Vout（HI）	開回路：2.5 V以上、50 Ω負荷で接地：1.0 V以上。
Vout（LO）	4 mA以下の負荷：0.7 V以下、50 Ω負荷で接地：0.25 V以下。

Aux入力

300 V_rms CAT II（ピーク電圧：±425 V以下）

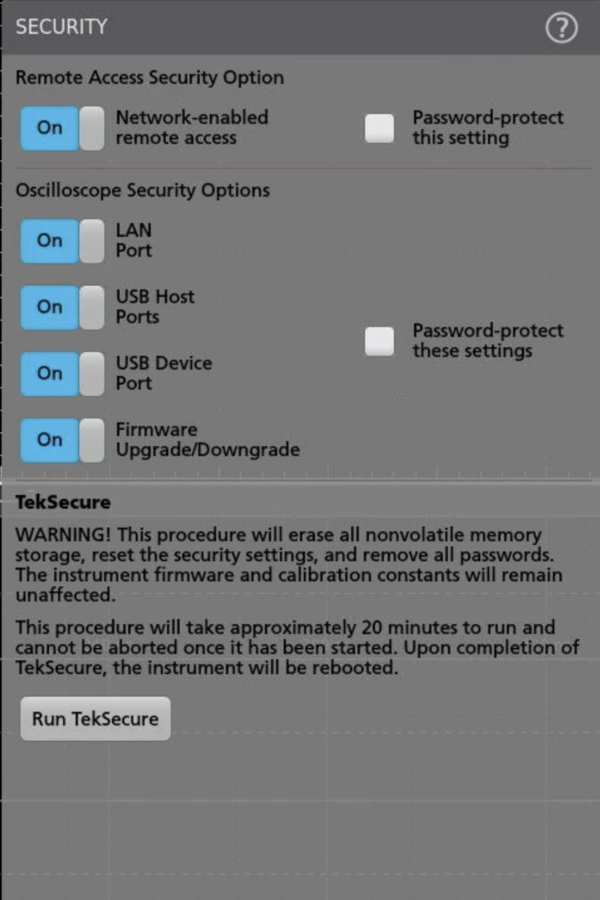

セキュリティ・ロック

後部パネルにケンジントン・ロック用のセキュリティ・スロットを装備

VESAマウント

VESA標準（VESA MIS-D 100）の100 mm × 100 mm VESAマウント・ポイントを後部パネルに装備

グランド・ラグ

機器がバッテリ電源で動作している場合に、安全なグランド・リターン・パスを提供します。

ソフトウェア

VNC

機器の画面をリモート制御して表示

IVIドライバ

LabVIEW、LabWindows/CVI、Microsoft .NET、およびMATLABなど、一般的なアプリケーションの標準測定器プログラム・インタフェースを提供VISAを介してPython、C/C++/C#など数多くの言語に対応が可能。

TekScope

TekScopeは、強力なオシロスコープ解析環境をPC上に実現します。実験室の外でも、臨機応変にシリアル・デコード、パワー解析、タイミング、アイ、ジッタ解析などの解析業務を行えるようになりました。詳細については、https://www.tek.com/software/tekscope-pc-analysis-software を参照してください。

TekDrive

接続されているデバイスのあらゆる種類のファイルをアップロード、保存、整理、検索、ダウンロード、および共有できます。TekDriveは、シームレスなファイルの共有や呼び出しを実現するために、2シリーズMSOにネイティブに統合されています。USBメモリは必要ありません。詳細については、http://www.tek.com/software/tekdrive を参照してください。

プログラミングの例

2/4/5/6シリーズ・プラットフォーム上でのプログラミングは簡単な作業ではありませんでした。プログラマ・マニュアルやGitHubサイトには、遠隔操作による自動化に役立つ数多くのコマンドやサンプル・プログラムが掲載されています。https://github.com/TEKTRONIX/PROGRAMMATIC-CONTROL-EXAMPLES を参照してください。

電源

AC電源

100～240 V ±10%（50 Hz～60 Hz）

ACアダプタ出力

24VDC、2.71 A

消費電力

最大60W

バッテリ

バッテリ電源

バッテリ用の2つのスロットを備えた、オプションの2-BATPKまたは2-BPバッテリ・パックが必要です

最大2つのTEKBAT-01充電式リチウム・イオン・バッテリに対応しています

電池化学

リチウム・イオン

公称容量

6700 mAh

電圧

14.52 VDC

質量

450 g/1lb

動作時間（代表値）

最大4時間（シングル・バッテリ）

最大8時間（デュアル・バッテリ）

ホット・スワップ可能

物理特性

寸法

機器単体

高さ

210 mm（8.26 in）

幅

344 mm（13.54 in）

奥行

40.4 mm（1.59 in）

バッテリ・パック付属機器

高さ

210 mm

幅

344 mm

奥行

78 mm

重量

機器単体

1.8 kg

バッテリ・パック付属機器

3.2 kg、バッテリが1つの場合

3.6 kg、バッテリが2つの場合

ラックマウント・タイプ

5U

設置要件

十分な冷却を行うために必要なクリアランスは、機器の背面の下端（吸気口）と上端（排気口）に沿って13 mm（0.5 in）です。

EMC、適合性、および安全性

温度

湿度

高度

規制適合性

ご注文の際は以下の型名をご使用ください。

以下のステップに従って、お客様の測定のニーズに合わせて、最適な機器とオプションを選択してください。

ステップ1 – 機器モデルの選択

2シリーズ機器モデルを選択

ステップ2 – 必須の周波数帯域の設定

必要な周波数帯域（アナログ・チャンネル）の選択。アップグレード・オプションを購入することで、いつでもアップグレードできます。

ステップ3 – 機能の追加

以下のオプションは本体と同時に注文できます。

ステップ4 – オプション・バンドルを使用して機器にソフトウェア機能を追加

アプリケーションのニーズに合わせて、さまざまなレベルの機能を備えたオプション・バンドルから選択できます。

ステップ5 – 追加のプローブとアダプタの追加

その他の推奨プローブ／アダプタの追加

ステップ6 – アクセサリの選択

その他の推奨アクセサリを追加

ステップ7 - 電源ケーブル・オプションの選択

ステップ8 – サービス・オプションの選択

2シリーズMSOのサービス・パッケージで投資と稼働時間を保護します。

2シリーズMSOの校正と延長保証プランをご利用いただくと、ご購入品の長期的価値を最適化し、維持費用を抑えることができます。プランには、部品、作業、2 日間の発送作業をカバーする標準型保証の延長や、通常使用による損傷、事故による破損、ESD または EOS をカバーする修理と交換を含めたトータル保証サービス・プランなどが用意されています。2シリーズMSO製品シリーズで利用可能な特定のサービス・オプションについては、以下の表を参照してください。工場修理プランと比較することもできますhttps://www.tek.com/en/services/factory-service-plans。

また、テクトロニクスは、電子テストおよび計測機器の全ブランドに対応する業界トップの認定校正サービス・プロバイダーであり、9,000 社のメーカーの 140,000 以上のモデルに対するサービスを行っています。世界各地に 100 以上のラボを有するテクトロニクスは、お客様に合わせた総合的校正プログラムを、市場価格かつ OEM 品質レベルで提供するグローバル・パートナーです。当社の総合的校正サービスの機能をご覧くださいhttps://www.tek.com/en/services/calibration-services。

購入後のご注文情報

2シリーズ製品は購入後、様々なオプションで機能を簡単に追加することができます。

購入後の周波数帯域のアップグレード

2シリーズMSOアナログ周波数帯域は、購入後にアップグレードできます。周波数帯域のアップグレードは、現在の帯域と必要な帯域に基づいて購入してください。ライセンスをインストールすることで、すべての周波数帯域のアップグレードが現場で実行できます。

オプション・バンドルの1つを使用した機器の能アップグレード

さまざまなアプリケーションのニーズにあわせて、異なるレベルの機能を備えたオプション・バンドルが提供されています。

拡張機能のための追加ソフトウェア

柔軟なライセンスでソフトウェアを追加購入して、コラボレーションやオフライン解析のために機器の機能を拡張します。さまざまなアプリケーションのニーズにあわせて、異なるレベルの機能を備えたオプション・バンドルが提供されています。これらの各バンドルは、1年間サブスクリプションまたは、永久ライセンスとして購入できます。
