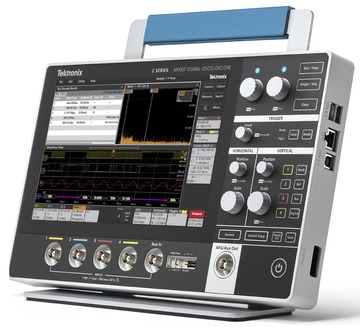

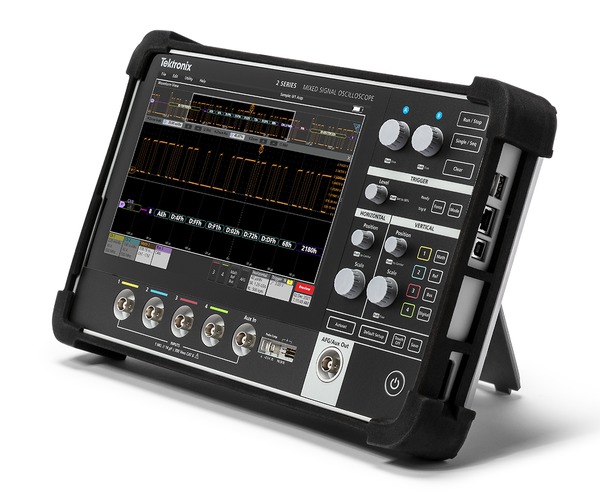

2 제품군 MSO

사양

달리 표시된 경우를 제외하고 모든 사양은 일반적인 제품 사양입니다. 달리 표시된 경우를 제외하고는 모든 모델에 모든 사양이 적용됩니다.

모델 개요

	MSO22	MSO24
아날로그 채널	2개	4
아날로그 채널 대역폭	70MHz, 100MHz, 200MHz, 350MHz 및 500MHz
	4mV/div에서 10V/div까지 보장되는 500MHz 대역폭
샘플링 속도	1.25GS/s 전체 채널, 2.5GS/s 1/2 채널 인터리브
레코드 길이	10M
디지털 채널	16
AFG 출력	1(Aux 출력과 멀티플렉싱됨)

수직 시스템 아날로그 채널

입력 임피던스

BNC

1MΩ ±1%, 14pF ±3pF

TPP0200 프로브 팁

10MΩ, < 12pF

P6139B 프로브 팁

10MΩ, < 8pF

입력 민감도 범위

1mV/Div~10V/Div

수직 해상도

8비트

최대 입력 전압

피크가 < ±425V인 300V_RMS CAT II

4.5MHz~45MHz에서 20dB/decade로 줄임

45MHz~450MHz에서 14dB/decade로 줄임, 450MHz 초과, 5V_RMS

DC 게인 정확도

±3%, 30°C 이상에서 0.10%/°C로 감소

보장, 30분 워밍업 후 유효 사양 및 주변 환경에서 신호 경로 보상(SPC).

채널 간 절연

100:1 <= 100 MHz, 30:1 > 100 MHz

오프셋 범위

1mV/div - 63.8mV/div : +/-1V

63.9mV/div - 999.5mV/div : +/-10V

1V/div - 10V/div : +/-100V

수직 시스템 - 디지털 채널

입력 채널

16[D0:D15]

임계값

8채널 세트당 임계값

임계값 선택

TTL, CMOS, ECL, PECL, 사용자 정의

사용자 정의 범위

-15V~+25V

감지 가능한 최소 펄스

5ns

한계값 정확도

±180mV + 임계값 설정의 2%

최소 입력 신호 범위

500mVp-p

최대 입력 신호 범위

+30V, -20V

입력 임피던스

100Ω || 8pF

수직 해상도

1비트

수평 시스템 아날로그 채널

시간 기반 범위

2ns/div~1000s/div(모든 채널)

1ns/div~1000s/div(1/2 채널)

시간 기반 지연 범위

-10 분할 ~ 5000s

채널 간 지연시간 보정(Deskew) 범위

-95ns~+95ns

시간 기반 정확도

≥1ms 간격일 경우 ±25ppm

보장, 30분 워밍업 후 유효 사양 및 주변 환경에서 신호 경로 보상(SPC).

트리거 시스템

트리거 모드

자동, 일반 및 싱글

트리거 커플링

DC, 고주파 제거(50kHz 초과 감쇠), 저주파 제거(50kHz 미만 감쇠), 노이즈 제거(민감도 감소)

트리거 홀드오프 범위

0초~10초

트리거 민감도

에지 유형, DC 결합

모든 아날로그 입력 채널: 6mV 또는 0.8div 중 큰 채널

보조 입력: 500mVpp~250MHz

트리거 레벨 범위

모든 입력 채널

화면의 중앙에서 ±5 구간

보조 입력

±8V

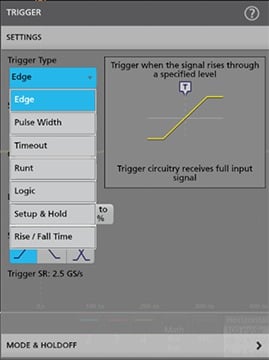

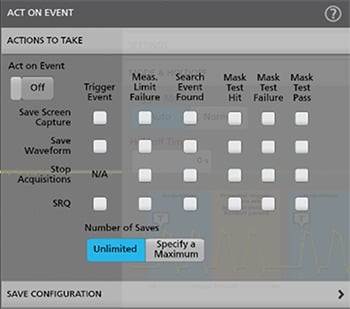

트리거 유형

에지

모든 채널에서 포지티브, 네거티브 또는 두 가지 기울기.

펄스 폭

포지티브나 네거티브 펄스의 폭에 대해 트리거합니다. 이벤트는 검정된 시간 또는 로직이 될 수 있습니다.

타임아웃

지정한 시간 동안 높음, 낮음 또는 모두로 유지되는 이벤트에서 트리거합니다. 이벤트는 검정된 로직이 될 수 있습니다.

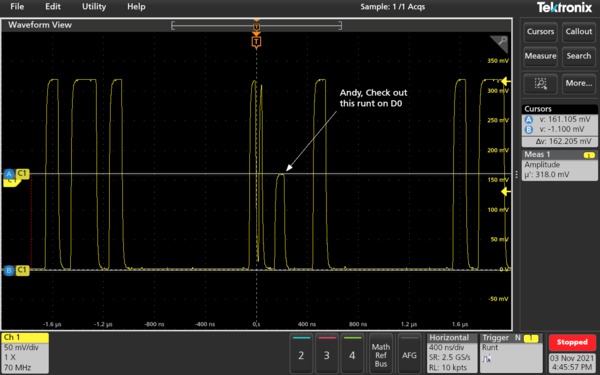

런트

첫 번째 임계를 교차한 후에, 다시 첫 번째 임계를 교차하기 전에 두 번째 임계 교차를 실패한 펄스에서 트리거 합니다. 이벤트는 검정된 시간 또는 로직이 될 수 있습니다.

로직

로직 패턴이 참값으로 전환되거나, 거짓 값으로 전환되거나, 클럭 에지와 동시에 발생할 때 트리거합니다. 높음, 낮음 또는 관계없음으로 정의된 모든 입력 채널에 대해 지정된 패턴(AND, OR, NAND, NOR)입니다. 참값으로 전환되는 로직 패턴은 시간 검정될 수 없습니다.

셋업/홀드

임의 입력 채널에 나타나는 클럭과 데이터 사이의 셋업 시간 및 홀드 시간 모두를 위반할 경우에 트리거합니다.

상승/하강

지정된 수치보다 빠르거나 느린 펄스 에지 속도에서 트리거합니다. 기울기는 포지티브, 네거티브 중의 하나가 될 수 있습니다. 이벤트는 검정된 로직이 될 수 있습니다.

병렬(MSO 옵션 사용)

병렬 버스 데이터 값에서 트리거합니다. 병렬 버스 크기는 디지털 채널에서 아날로그 채널까지 1비트 ~ 20비트가 될 수 있습니다. 2진수와 16진수를 지원합니다.

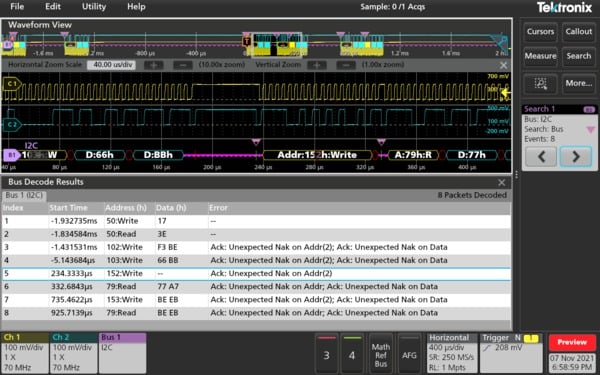

I2C(옵션)

I2C 버스의 시작, 반복된 시작, 정지, 누락된 승인, 주소(7비트 또는 10비트), 데이터 또는 주소 및 데이터에서 최대 10Mb/s까지 트리거

SPI(옵션)

SPI 버스에서 Slave Select, 유휴 시간 또는 데이터(1-16단어)에서 최대 20Mb/s까지 트리거

RS-232/422/485/UART(옵션)

시작 비트, 패킷 끝, 데이터 및 패리티 오류에서 최대 15Mb/s까지 트리거

CAN(옵션)

CAN 버스의 프레임 시작, 프레임 유형(데이터, 원격, 오류, 오버로드), 식별자, 데이터, 식별자 및 데이터, 프레임 끝, 누락된 승인 및 비트 스터핑 오류에서 최대 16Mb/s까지 트리거

LIN(옵션)

LIN 버스의 동기화, 식별자, 데이터, ID 및 데이터, 해제 프레임, 대기 프레임 및 오류에서 최대 1Mb/s까지 트리거

SENT(옵션)

패킷 시작, 고속 채널 상태/데이터, 저속 채널 메시지 ID/데이터 및 CRC 오류에서 트리거

획득 시스템 모드

샘플

샘플 값 획득

피크 탐지

시준 간격 내에서 가장 높은 샘플과 가장 낮은 샘플

평균화(Averaging)

최대 10,240개의 획득으로 획득된 일련의 파형 평균

엔벨로프

여러 획득에 걸쳐 최소-최대 엔벨로프

고해상도

각 샘플링 속도에 고유한 대역폭 필터를 적용하여 앨리어싱을 방지하고 선택한 샘플링 속도에 사용할 수 있는 대역폭을 넘어서는 오실로스코프 증폭기 및 ADC의 노이즈를 제거하면서도 해당 샘플링 속도에 가능한 최대 대역폭을 유지합니다.

롤 모드

자동 트리거 모드일 때 40ms/div보다 느린 시간축 속도로 디스플레이 전체에서 오른쪽에서 왼쪽으로 롤링 동작을 통해 순차적 파형 포인트를 스크롤합니다.

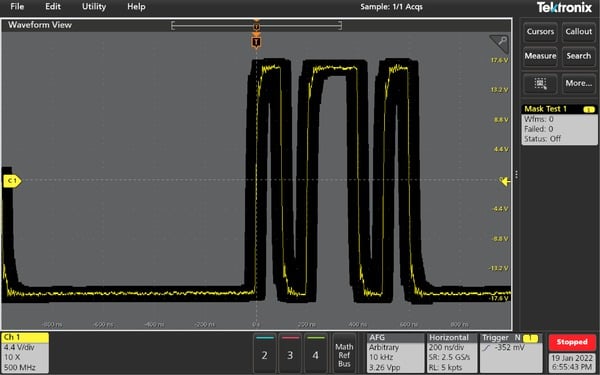

파형 측정

커서

파형, 수직 막대, 수평 막대, 수직/수평 막대

자동 측정

개별 측정 배지로 또는 측정 결과표에 한꺼번에 37개가 제한 없이 표시될 수 있음

진폭 측정

진폭, 최대, 최소, 피크 대 피크, 포지티브 오버슈트, 네거티브 오버슈트, 평균, RMS, AC RMS, 사이클 RMS, 탑, 베이스 및 구역

시간 측정

기간, 주파수, 단위 간격, 데이터 속도, 포지티브 펄스 폭, 네거티브 펄스 폭, 스큐, 지연, 상승 시간, 하강 시간, 위상, 상승 회전율, 하강 회전율, 버스트 폭, 포지티브 듀티 사이클, 네거티브 듀티 사이클, 시간 외부 레벨, 설정 시간, 보류 시간, 기간 N-주기, 높은 시간 및 낮은 시간, 최대 시간 및 최소 시간

측정 통계

평균, 표준 편차, 최대값, 최소값 및 채우기 통계를 현재 획득 및 모든 획득 둘 다에 대해 사용할 수 있습니다.

기준 레벨

자동 측정을 위한 사용자 정의 가능한 기준 레벨은 퍼센트나 다른 단위로 지정할 수 있습니다. 기준 레벨을 모든 측정에 대해 전역으로, 소스 채널 또는 신호 별로 또는 각 측정에 대해 고유하게 설정할 수 있습니다.

게이팅

화면, 커서, 논리, 검색 또는 시간. 측정을 수행할 획득 영역을 지정합니다. 게이팅은 전역(전역으로 설정된 모든 측정에 영향을 미침) 또는 지역(모든 측정은 고유한 시간 게이트을 설정할 수 있음. 하나의 지역 게이트만이 화면, 커서, 로직 및 검색 작업에 사용될 수 있음)으로 설정할 수 있습니다.

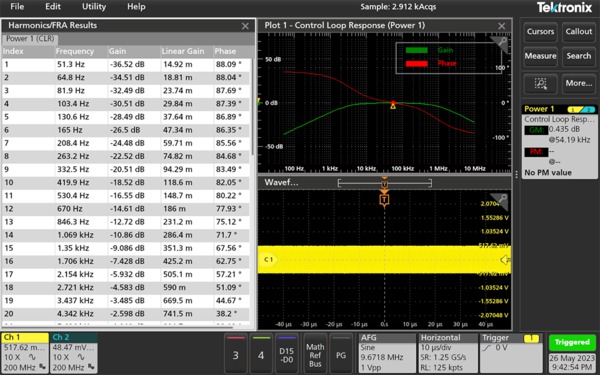

파형 연산

산술

더하기, 빼기, 곱하기, 나누기

연산 함수

통합, 차별화, 로그 10, 로그 e, 제곱근, 지수 및 복근

관계

부울린 비교 결과 >, <, ≥, ≤, =, ≠

로직

AND, OR, NAND, NOR, XOR, EQV

FFT

스펙트럼 진폭 및 위상 및 실제/가상 스펙트럼

FFT 단위

진폭: 선형 및 로그(dBm)

위상: 도, 라디안, 그룹 지연

FFT 윈도우 기능

해닝, 직사각형, 해밍, 블랙맨-해리스, flattop2, 가우시안(Gaussian), 카이저 베셀(Kaiser-Bessel) 및 Tek 지수형

검색

유형 검색

긴 레코드를 검색하여 에지, 펄스 폭, 타임아웃, 런트 펄스, 로직 패턴, 셋업/홀드 위반, 상승/하강 시간 및 버스 프로토콜 이벤트를 비롯하여 사용자가 지정한 모든 조건이 발생하는 모든 경우를 찾습니다.

검색 결과

파형 보기, 결과 표

임의 함수 발생기

채널 수

1(Aux 출력과 멀티플렉싱됨)

작동 모드

연속, 버스트

파형

사인파, 사각파, 펄스, 램프, 삼각파, DC, 노이즈, Sin(x)/x(Sinc), 가우시안, 로렌츠, 지수 상승, 지수 감쇠, 하버사인, 카디악 및 임의

진폭 및 주파수 범위

신호 유형	진폭 범위 50Ω	진폭 범위 1MΩ	주파수 범위
사인	10mV~2.5V	20mV~5V	0.1Hz ~ 50MHz
구형	10mV~2.5V	20mV~5V	0.1Hz ~ 20MHz
펄스	10mV~2.5V	20mV~5V	0.1Hz ~ 20MHz
램프	10mV~2.5V	20mV~5V	0.1Hz ~ 500KHz
DC 레벨		20mV~5V
가우스	10mV~1.25V	20mV~2.5V	0.1Hz~5MHz
로렌츠	10mV~1.2V	20mV~2.4V	0.1Hz~5MHz
하버사인	10mV~1.25V	20mV~2.5V	0.1Hz~5MHz
Exponential(지수)	10mV~1.25V	20mV~2.5V	0.1Hz~5MHz
Sin(X)/X	10mV~1.5V	20mV~3V	0.1Hz ~ 2MHz
랜덤 노이즈	10mV~2.5V	20mV~5V
카디악	10mV~2.5V	20mV~5V	0.1Hz ~ 500KHz
임의	10mV~2.5V	20mV~5V	0.1Hz~25MHz

DC 오프셋

DC 오프셋 범위

±2.5V(Hi-Z로), ±1.25V(50Ω으로)

DC 오프셋 해상도

1mV(Hi-Z로), 500uV(50Ω으로)

DC 오프셋 정확도

±[(절대 오프셋 전압 설정의 1.5%) + 1mV].

보장, 30분 워밍업 후 유효 사양 및 주변 환경에서 신호 경로 보상(SPC).

디지털 패턴 발생기

채널 수

4

패턴 메모리 길이

4K 비트

출력 진폭

2.5V, 3.3V, 5V(지속 모드)

5V(버스트 모드)

비트 속도

1bps~25Mbps

디스플레이

디스플레이 유형

10.1인치 LCD 정전식 터치 디스플레이

디스플레이 해상도

1280 x 800

디스플레이 모드

오버레이

스택

줌

수평 및 수직 주밍이 모든 파형 및 도표 보기에서 지원됩니다.

보간

Sin(x)/x 및 선형

파형 형태

벡터, 점, 가변 잔상 및 무한 잔상

계수선

이동 가능 및 고정 계수선, Grid, Time, Full, None 사이에서 선택 가능

컬러 팔레트

보통, 화면 캡처를 위해 반전

개별 파형 색상은 사용자가 선택 가능

형식

YT, XY

언어 지원

영어, 프랑스어, 독일어, 이탈리아어, 스페인어, 일본어, 포르투갈어, 중국어 간체, 중국어 번체, 한국어, 러시아어

입력/출력 포트

USB 인터페이스

USB 2.0 호스트 포트 2개

USB 장치 포트 1개(USBTMC 지원 제공)

이더넷 인터페이스

이더넷 포트 1개, 10/100MB/s 및 1000Mbps 이더넷(전이중 모드만 해당)

프로브 보정 신호

진폭

0~2.5 V

주파수

1kHz

소스 임피던스

1kΩ

Aux 출력

전면 패널 BNC 커넥터가 AFG 출력으로 멀티플렉싱되었습니다. 오실로스코프가 트리거될 때 양극 또는 음극 펄스를 제공하도록 출력을 구성할 수 있습니다.

특성	한계
Vout(HI)	≥ 2.5V 개방형 회로이며 접지에 대한 50Ω 로드에 대해 ≥ 1.0V
Vout(LO)	≤ 4mA 로드에 대해 ≤ 0.7V이며 접지에 대한 50Ω 로드에 대해 ≤ 0.25V

Aux 입력

피크가 ≤±425V인 300V_RMS CAT II

보안 잠금

후면 패널 보안 슬롯이 표준 Kensington 스타일 잠금 장치에 연결됩니다.

VESA 마운트

장비 후면의 표준(VESA MIS-D 100) 100mm x 100mm VESA 마운트 포인트

접지 러그

장비가 배터리로 작동할 때 안전한 접지 리턴 경로를 제공합니다.

소프트웨어

VNC

장비의 화면을 원격으로 제어 및 보기

IVI 드라이버

LabVIEW, LabWindows/CVI, Microsoft .NET 및 MATLAB과 같은 일반적인 애플리케이션을 위한 표준 장비 프로그래밍 인터페이스를 제공합니다. VISA를 통해 Python, C/C++/C# 및 기타 여러 언어와 호환됩니다.

TekScope

TekScope는 PC에 오실로스코프 분석 환경의 성능을 제공합니다. 실험실 밖에서 시리얼 디코드, 전력 분석, 타이밍, 아이 및 지터 분석을 포함한 분석 작업을 유연하게 수행할 수 있습니다. 자세한 내용은 https://www.tek.com/software/tekscope-pc-analysis-software를 방문하십시오.

TekDrive

연결된 모든 장치에서 모든 파일 형식을 업로드, 저장, 구성, 검색, 다운로드, 공유할 수 있습니다. TekDrive는 파일을 원활하게 공유하고 호출할 수 있도록 2 제품군 MSO에 기본적으로 통합되어 있으므로 USB 스틱이 필요하지 않습니다. 자세한 내용은 http://www.tek.com/software/tekdrive를 방문하십시오.

프로그래밍 예제

2/4/5/6 시리즈 플랫폼을 사용한 프로그래밍이 그 어느 때보다 쉬워졌습니다. 프로그래머 설명서와 GitHub 사이트를 사용하면 계측기를 원격으로 자동화하는 데 도움이 되는 다양한 명령과 예제가 있습니다. https://github.com/TEKTRONIX/PROGRAMMATIC-CONTROL-EXAMPLES을 참조하십시오.

전원

라인 전원

100 - 240V ±10%(50Hz - 60Hz)

AC 어댑터 출력

24V DC, 2.71A

소비 전력

60W(최대)

배터리

배터리 전원

배터리용 슬롯 2개가 있는 Opt 2-BATPK 또는 2-BP 배터리 팩 필요

최대 2개의 TEKBAT-01 리튬 이온 충전식 배터리 지원

셀 화학

리튬 이온

공칭 용량

6700mAh

전압

14.52 VDC

중량

450 kg(1 lb)

작동 시간, 표준

배터리 1개 사용 시 최대 4시간

배터리 2개 사용 시 최대 8시간

핫 스왑 가능

물리적 특성

크기

장비 본체

높이

210mm(8.26인치)

폭

344mm(13.54인치)

깊이

40.4mm(1.59인치)

배터리 팩이 있는 장비

높이

210mm(8.26인치)

폭

344mm(13.54인치)

깊이

78mm(3.07인치)

중량

장비 본체

1.8kg(4lbs)

배터리 팩이 있는 장비

3.2kg(7lbs) - 배터리 1개

3.6kg(8lbs) - 배터리 2개

랙 마운트 구성

5U

공간 요구 사항

적절한 쿨링을 위한 공간 요구사항은 하단 가장자리(주입구 통풍구) 및 상단 가장자리(배출구 통풍구)를 따라 장비 후면의 13mm(0.5인치)를 확보하는 것입니다.

EMC, 환경 및 안전

온도

습도

고도

규정 컴플라이언스

주문 정보

다음 단계를 사용하여 측정 요구에 맞는 장비 및 옵션을 선택합니다.

1단계 – 장비 모델 선택

2 제품군 장비 모델 선택

2단계 – 대역폭 구성(필수)

필요한 아날로그 채널 대역폭을 선택하여 오실로스코프를 구성합니다. 업그레이드 옵션을 구매하여 나중에 대역폭을 업그레이드할 수 있습니다.

3단계 – 기능 추가

기타 장비 추가 항목.

4단계 – 옵션 번들로 장비 소프트웨어 기능 추가

다양한 애플리케이션 요구 사항에 맞는 다양한 수준의 기능을 갖춘 옵션 번들 중에서 선택할 수 있습니다.

5단계 – 추가 프로브 및 어댑터 추가

권장되는 프로브 및 어댑터 추가

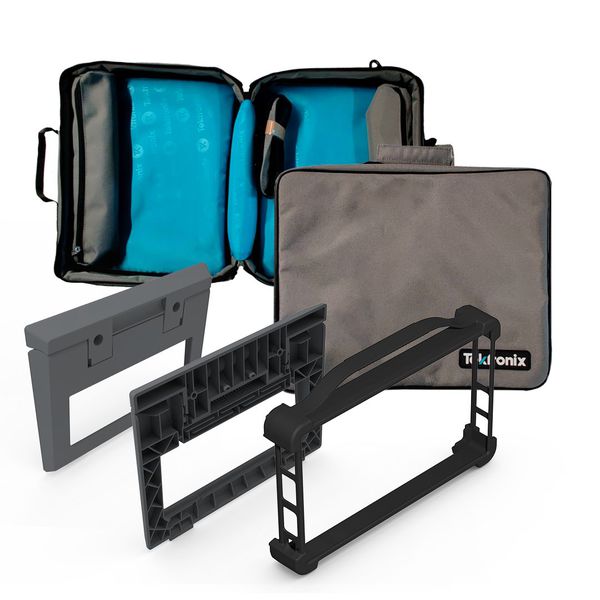

6단계 – 액세서리 선택

권장 액세서리 추가

7단계 - 전원 코드 옵션 선택

8단계 – 서비스 옵션 선택

2 제품군 MSO용 서비스 패키지로 투자 및 가동 시간을 보호하십시오.

2 제품군 MSO에 대한 보정 및 연장 보증 플랜으로 구매의 수명 가치를 최적화하고 총 소유 비용을 절감합니다. 플랜은 부품, 엔지니어 및 2일 배송을 포함하는 표준 보증 연장과 마모, 우발적 손상, ESD 또는 EOS를 통한 수리 또는 교체 보장을 포함하는 전체 제품 보호에 이르기까지 다양합니다. 2 제품군 MSO 제품군에서 사용할 수 있는 특정 서비스 옵션은 아래 표를 참조하십시오. 공장 서비스 플랜을 비교합니다https://www.tek.com/en/services/factory-service-plans.

또한 Tektronix는 모든 브랜드의 전자 테스트 및 측정 장비를 위한 선도적인 공인 교정 서비스 공급업체로서 9,000개 제조업체의 140,000개 이상의 모델에 서비스를 제공합니다. 전 세계 100개 이상의 실험실을 보유한 Tektronix는 글로벌 파트너로서 OEM 품질과 함께 맞춤형 전체 현장 교정 프로그램을 시장 가격으로 제공합니다. 전체 현장 보정 서비스 기능을 봅니다https://www.tek.com/en/services/calibration-services.

구매 후 주문 정보

2 제품군 제품은 최초 구매 후 다른 기능을 쉽게 추가할 수 있는 여러 가지 옵션을 제공합니다.

구매 후 대역폭 업그레이드

2 제품군 MSO의 아날로그 대역폭은 최초 구매 후 업그레이드할 수 있습니다. 대역폭 업그레이드는 현재 대역폭과 원하는 대역폭을 기반으로 구매하게 됩니다. 모든 대역폭 업그레이드는 라이센스를 설치하여 현장에서 수행할 수 있습니다.

옵션 번들 중 하나로 장비 기능 업그레이드

다양한 수준의 기능을 갖춘 옵션 번들이 다양한 애플리케이션 요구 사항에 맞게 제공됩니다.

확장된 기능을 위한 추가 소프트웨어

유연한 라이센스가 있는 추가 소프트웨어를 구매하여 협업 및 오프라인 분석을 위해 장비의 기능을 확장하십시오. 다양한 수준의 기능을 갖춘 옵션 번들이 다양한 애플리케이션 요구 사항에 맞게 제공됩니다. 각 번들은 1년 구독 또는 영구 라이선스로 구입할 수 있습니다.
