MSO Serie 2
Datenblatt für Mixed-Signal-Oszilloskop
Weitere Informationen
- Tragbares MSO Mixed-Signal Hand Oszilloskop der Serie 2
- Produkt-Support
- Weitere Oszilloskop kaufen Modelle entdecken
Online lesen:
Die wichtigsten Leistungsdaten
Analoge Eingangskanäle
2 oder 4 Eingänge
Bandbreite
70 MHz, 100 MHz, 200 MHz, 350 MHz und 500 MHz
Abtastrate
- 2,5 GS/s halbe Kanäle
- 1,25 GS/s alle Kanäle
Aufzeichnungslänge
10 Mio. Punkte pro Kanal
Vertikale Auflösung
- 8 Bits ADC
- Bis zu 16 Bits im Hi-Res-Modus
Standardmäßige Triggerarten
Flanke, Impulsbreite, Runt, Timeout, Logik, Setup/Hold, Anstiegs-/Abfallzeit und paralleler Bus
Standardanalyse
- Cursor: Signalform, V-Balken, H-Balken und V&H-Balken
- Messungen: 37
- Darstellungen: XY, Grenzwert/Maske
- Math: Arithmetische Basis-Signalberechnung, FFT und erweiterter Mathematik-Editor
- Suche: Suchen nach beliebigen Triggerkriterien
Serielle Triggerung, Dekodierung und Analyse (optional)
I2C, SPI, RS-232/422/485/UART, CAN, CAN-FD, LIN und SENT
Digitale Eingangskanäle (optional)
16 Eingänge
Arbiträr-Funktionsgenerator (AFG) (optional)
- 50 MHz-Signalerzeugung
- Signaldarstellungsformen: Arbiträr, Sinus, Rechteck, Impuls, Rampe, Dreieck, DC-Pegel, Gauß, Lorentz, exponentieller Anstieg und Abfall, Sin(x)/x, weißes Rauschen, Haversinus und Kardial
Digitaler Mustergenerator (optional)
- 4 Bit
- Benutzerdefiniert, manuell und Umschalter
Anzeige
- TFT-Farbanzeige 10,1 Zoll
- Auflösung WXGA (1.280 x 800)
- Kapazitiver (Multitouch-fähiger)Touchscreen
Anschlussmöglichkeiten
- USB 2.0-Gerät (ein Anschluss)
- USB 2.0-Gerät (zwei Anschlüsse)
- LAN (10/100 MB/s Base-T Ethernet)
Akkusatz (optional)
- Akkusatz mit 2 Steckplätzen und Hot-Swap-Funktion
- Übliche Betriebsdauer 8 Stunden mit zwei Akkus
Fernsteuerung
Zeigen Sie das Oszilloskop per Fernzugriff über eine Netzwerkverbindung über Remote Virtual Network Computing (VNC) an, und steuern Sie es ebenso.
VESA-Montage
VESA-Schnittstelle 100 x 100 mm
Sicherheit
Kensington-Schloss, T-Bar-Stil
Standardtastköpfe
Ein Tastkopf TPP0200 (200 MHz, 10-fache Spannung) pro Kanal
Tools für die Zusammenarbeit (optional)
- TekDrive: Speichern und Abrufen von Signalformen, Einstellungen und Screenshots aus der TekDrive-Cloud.. Teilen Sie Daten mit anderen Teammitgliedern.
- TekScope: Zum Ausführen grundlegender Gerätesteuerfunktionen und Übertragen von Signaldaten an den PC. Offline-Analysen wie Protokolldekodierung, automatisierte Messungen usw. bei gespeicherten Daten.
Zubehör (optional)
- Schutztaschenpaket: Tragetasche, Klappständer, Gummihülle
- Gestelleinbausatz
- Hartschalenkoffer
- Akkuladegerät
Garantie
Standardmäßig 1 Jahr
| MSO Serie 2 | MDO Serie 3 | MSO der Serie 4 | B MSO Serie 5 | B MSO Serie 6 |
|---|---|---|---|---|
| Kompaktes, tragbares und akkubetriebenes Gerät | Extreme Vielseitigkeit für jede Werkbank | Bis zu 6 Kanäle für gut erkennbare Werkbanktests | Erweiterte Analysen und bis zu 8 Eingänge | Unübertroffene Detailgenauigkeit bei Hochgeschwindigkeitssignalen |

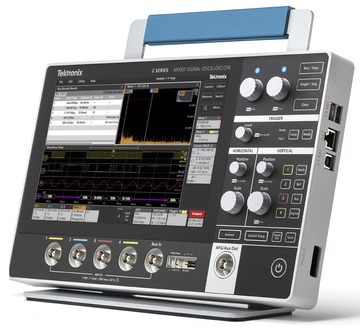

Kompaktes und vielseitiges Oszilloskop für das tägliche Debugging
Das MSO Serie 2 verfügt über 4 analoge Kanäle, 500 mHz Bandbreite, 2,5 GS/s Abtastrate, 16-Kanal-MSO, 50 MHz AFG, digitaler 4-Bit-Bitmuster-Generator, Komfort-Trigger und Protokolldekodierung – alles in einer kompakten Gehäuseform mit 1,5“ Dicke. Das MSO Serie 2 ist DAS Oszilloskop zum elektronischen Debuggen und Testen, unabhängig davon, wo Sie arbeiten.
Mit einem kapazitiven Touchscreen und einer äußerst intuitiven Benutzeroberfläche, die speziell für den Touch-Betrieb entwickelt wurde, ist das MSO Serie 2 Teil der preisgekrönten Oszilloskope der nächsten Generation von Tektronix. Die teilbare Benutzeroberfläche und die programmatische Schnittstelle erleichtern die Verwendung jedes Tektronix-Oszilloskops der nächsten Generation.
Das optionale Akkupack erweitert die Möglichkeiten des Geräts, sodass das gleiche Gerät, das im Labor verwendet wird, auch vor Ort eingesetzt werden kann.
Ein großes Portfolio kompatibler Sonden und ein durchdachter Zubehörsatz machen das MSO Serie 2 zum leistungsfähigsten und vielseitigsten Gerät seiner Klasse, das für eine Vielzahl von Anwendungen geeignet ist.

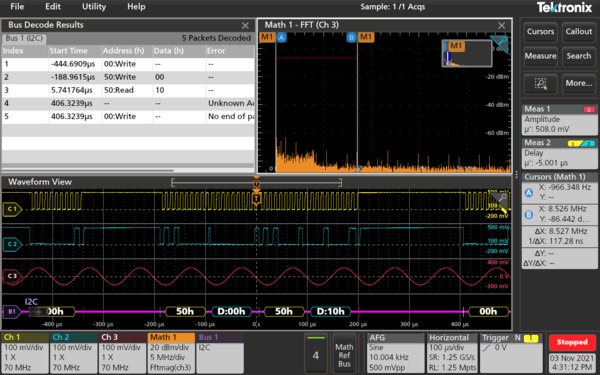

Intuitiver Touchscreen mit vereinfachter Frontplatte
Das MSO Serie 2 verfügt über die gleiche preisgekrönte Benutzeroberfläche wie die höherwertigen Tektronix-Oszilloskope und unterstützt Touchscreen-Interaktionen so, wie Sie es von einem touchfähigen Verbrauchergerät erwarten.
- Ziehen Sie Signaldarstellungen nach links/rechts oder nach oben/unten, um die horizontale und vertikale Position anzupassen oder durch eine vergrößerte Ansicht zu schwenken
- Durch Zusammenführen (Pinch) oder Spreizen der Finger können Sie die Skala ändern oder in horizontaler oder vertikaler Richtung vergrößern/verkleinern.
- Wischen Sie von rechts über den Bildschirm, um die Ergebnisleiste einzublenden, oder von oben nach unten, um die Menüs oben links auf dem Bildschirm anzuzeigen.
Die vereinfachte Frontplatte enthält wichtige Tasten und Knöpfe mit farbkodierten LED-Ringleuchten, die einen schnellen Zugriff und eine einfache Anpassung der am häufigsten verwendeten Geräteeinstellungen ermöglichen.
Durch die Membranschaltertechnologie ist es robust, für den Einsatz in rauen Umgebungen geeignet und einfach zu reinigen.
Die Kombination aus einer optimierten Frontplatte und einer intuitiven Touch-Oberfläche ermöglicht jedem neuen Techniker, das Gerät eigenständig zu verstehen und zu verwenden.
Außerdem werden eine USB-Maus und eine Tastatur unterstützt und können als dritte Interaktionsmethode mit dem Gerät verwendet werden.
Besonders benutzerfreundliche Oberfläche mit umfassender Analyse für schnelle Einblicke
Die Benutzeroberfläche des MSO Serie 2 wurde von Grund auf für den Touch-Betrieb entwickelt. Alle Schlüsselinformationen werden als eine Reihe von Badges mit visuellen Hinweisen dargestellt, um Assoziationen zu zeigen. Mit nur einem Fingertipp erhalten Sie sofortigen Zugriff auf die Gerätekonfiguration oder das Signalformmanagement.
Das MSO Serie 2 verfügt in dieser Klasse über einen revolutionären neuen Anzeigemodus, den Stapelmodus. Herkömmlicherweise wurden alle Kurvenformen auf einem Bildschirmraster übereinandergelegt, was zu unerwünschten Kompromissen führt.
- Die vertikale Skala und die Position jeder Signalform müssen so eingestellt werden, dass sie sich nicht überlappen, was dazu führt, dass nur ein kleiner Prozentsatz des ADC-Bereichs verwendet wird, mit dem Ergebnis ungenauer Messungen.
Die Anpassung der vertikalen Signalformskala und Position der Form führt zu Überlappungen, sodass schwierig wird, Details auf einer einzelnen Form zu unterscheiden.
Im gestapelten Anzeigemodus erhält jede Signalform eine eigene Schicht (zusätzliches Raster), die den gesamten ADC-Bereich darstellt, um maximale Sichtbarkeit und Genauigkeit zu gewährleisten. Außerdem können Gruppen von Kanälen überlagert werden, um einen visuellen Vergleich der Signale zu ermöglichen.
Das MSO Serie 2 bietet einen umfassenden Satz von Standardanalysewerkzeugen einschließlich:
- Signalform- und bildschirmbasierte Cursor mit vom Benutzer wählbarer Ableseposition
- 37 automatisierte Messungen mit Messstatistiken und Gating, mit der Möglichkeit, eine unbegrenzte Anzahl von Messungen hinzuzufügen, von einem Ereignis zum nächsten zu navigieren und das minimale oder maximale Ergebnis sofort anzuzeigen
- Grundlegende und erweiterte Signalformenmathematik, einschließlich Bearbeitung arbiträrer Gleichungen.
- Grundlegende FFT-Analysen mit Optionen zur Anzeige von Größe oder Phase, mehrere Optionen zur Anpassung von Fenstertyp, Gating und Einheiten.
Das große Display des MSO Serie 2 bietet nicht nur reichlich Fläche für die Signaldarstellungen, sondern auch für Plots, Messergebnistabellen, Bus-Dekodiertabellen und mehr. Sie können die verschiedenen Ansichten vergrößern, verkleinern und verschieben, wie es für Ihre Anwendung am passendsten ist.

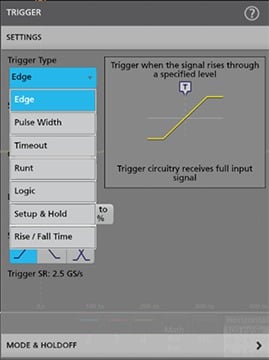

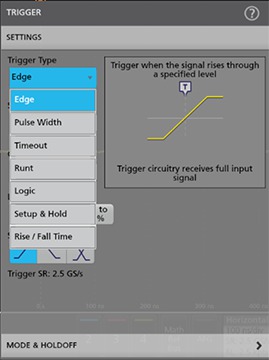

Triggerung
Das Erkennen eines Gerätefehlers ist nur der erste Schritt. Zur Ursachenermittlung muss anschließend das Ereignis erfasst werden. Das MSO Serie 2 verfügt über einen vollständigen Satz erweiterter Trigger, einschließlich Runt, Logik, Impulsbreite, Trigger, Zeitüberschreitung, Anstiegs-/Abfallzeit, Einrichtung und Halten, serielles Paket und parallele Daten, die zur Erfassung komplexer seltener Ereignisse verwendet werden können.

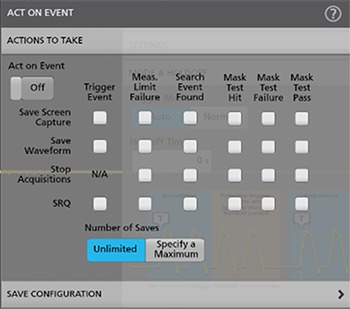

Auf Ereignis reagieren
Die in das Gerät integrierte Funktion „Auf Ereignis reagieren…“ ermöglicht Benutzern, das Oszilloskop so einzurichten, dass es auf bestimmte Aktionen reagiert, wenn eine bestimmte Bedingung wie z. B. ein Triggerereignis, ein Messgrenzenfehler, ein Suchereignis oder ein Maskentest auftritt. Das ermöglicht eine einfache Erfassung und Analyse selten auftretender Ereignisse.
Navigation und Suche
Bei einer Aufzeichnungslänge von bis zu 10 Mio. Punkten können viele Ereignisse, ja sogar Tausende von seriellen Paketen, in einem einzigen Vorgang erfasst werden, wobei gleichzeitig die für die vergrößerte Darstellung von speziellen Signaldetails erforderliche hohe Auflösung beibehalten wird.
Die Suche nach einem bestimmten Ereignis in einem großen Signaldatensatz kann ohne die richtigen Suchwerkzeuge sehr zeitaufwendig sein.
Mit der Suchfunktion können Ihre Erfassungen automatisch nach benutzerdefinierten Ereignissen durchsucht werden. Alle Vorkommnisse des Ereignisses sind mit Suchmarkierungen versehen, um die Navigation zu erleichtern. Zu den Suchtypen gehören Flanke, Impulsbreite, Timeout, Runt, Fenster, Logik, Setup und Hold, Anstiegs-/Abfallzeit und Paketinhalte paralleler/serieller Busse. Sie können auch schnell zum minimalen und maximalen Wert der Suchergebnisse springen.

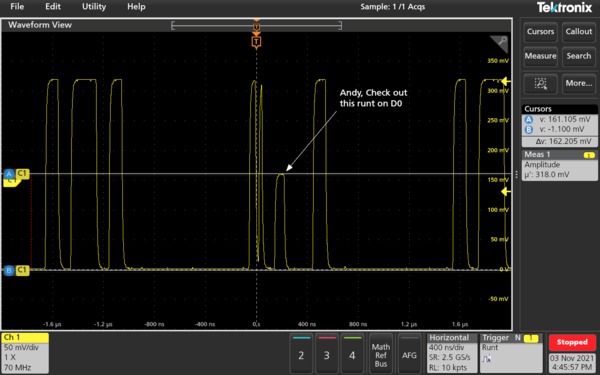

Callouts
Die Dokumentation von Testergebnissen und -methoden ist wichtig, wenn Daten für ein Team freigegeben, Messungen später neu erstellt oder Kundenberichte bereitgestellt werden.
Mit ein paar Fingertipps auf dem Bildschirm können Sie so viele benutzerdefinierte Callouts erstellen, wie Sie benötigen, um die spezifischen Details auf den Signalformen zu dokumentieren. Bei jedem Callout können Sie Text, Position, Farbe, Schriftgröße und Schriftart anpassen.
Maskentests
Maskentests sind eine gute Möglichkeit, um die Qualität eines Signals zu testen. Eine Maske beschreibt einen Teil der Oszilloskopanzeige, in den kein Signal eindringen darf. Eine Maske kann entweder auf der Grundlage eines digitalen Signals mit benutzerdefinierten Toleranzen oder auf dem Bildschirm durch Zeichnen von Maskensegmenten festgelegt werden.
Das MSO Serie 2 verfügt über ein umfassendes Set an Maskenwerkzeugen, die Folgendes ermöglichen:
- Definieren der Testdauer nach Anzahl der Signalkurven
- Festlegen eines Schwellenwerts, der erfüllt werden muss, bevor ein Testfehler in Betracht gezogen wird
- Zählen von Verstößen/Fehlern und Melden statistischer Informationen
- Festlegen von Aktionen bei Verstößen, Testfehlern und abgeschlossenem Test

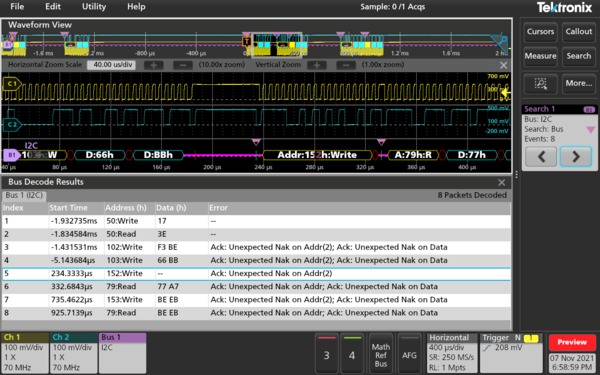

Triggerung und Analyse serieller Protokolle (optional)
Das MSO Serie 2 stellt einen Satz zuverlässiger Werkzeuge für die Arbeit mit den am häufigsten in eingebetteten Systemen verwendeten seriellen Bussen dar, darunter I2C, SPI, RS-232/422/485/UART, CAN, CAN-FD, LIN, SENT.
Die Fähigkeit zur Protokolldekodierung und -triggerung ist von unschätzbarem Wert für die Verfolgung des Aktivitätsflusses durch ein System, indem der Verkehr auf einem oder mehreren seriellen Bussen beobachtet wird.
- Mit der seriellen Protokoll-Triggerung können Sie auf bestimmte Paketinhalte triggern, darunter Paketanfang, bestimmte Adresse, bestimmte Dateninhalte, eindeutige Kennzeichner und Fehler.
- Bus-Signale bieten eine kombinierte Anzeige der einzelnen Signale Ihres Bus auf höherer Ebene wie etwa: Takt, Daten und Chipaktivierung. Das erleichtert es, den Anfang und das Ende von Paketen sowie Komponenten von Subpaketen wie Adresse, Daten, Kennungen und CRC zu erkennen.
- Das Bussignal ist zeitkorreliert mit allen anderen angezeigten Signalen, sodass es ganz einfach ist, die Timing-Beziehungen zwischen den verschiedenen Teilen des getesteten Systems zu messen.
- Die Bus-Dekodierungstabelle zeigt eine tabellarische Ansicht aller dekodierten Pakete in einer Erfassung. Die Pakete sind mit Zeitstempeln versehen und nacheinander mit Spalten für die einzelnen Komponenten wie Adresse oder Daten aufgeführt.
Digitalkanäle (optional)
Das MSO Serie 2 ist mit 16 digitalen Kanälen ausgestattet. Über einen digitalen Tastkopf P6316 können bis zu 16 Signale an die Digitaleingänge des Oszilloskops angeschlossen werden. Das Zubehör, das im Lieferumfang des Tastkopfes enthalten ist, ermöglicht den direkten Anschluss an Vierkantstiftstecker 8x2. Für zusätzliche Flexibilität können die im Lieferumfang enthaltenen flexiblen Messleitungen und Clips zur Befestigung an oberflächenmontierten Geräten oder Messpunkten verwendet werden.
Jeder digitale Kanal kann separat mit seinem Status angezeigt werden. Alternativ können mehrere Digitalkanäle gruppiert werden, um sie in einer Busform zu anzuzeigen. Außerdem können Symboltabellen auf die Busansicht angewendet werden, um eine höhere Ansicht der Bustransaktionen zu erhalten. Mit der Bitmustertrigger-Funktion kann bei einem relevanten Muster ausgelöst werden.
Arbiträr-Funktionsgenerator (AFG) (optional)
Das MSO Serie 2 enthält einen optionalen integrierten 50 MHz-Arbiträr-Funktionsgenerator, der sich zum Simulieren von Sensorsignalen in einem Design oder zum Hinzufügen von Rauschen zu Signalen bei der Durchführung von Grenzwertprüfungen eignet. Der AFG-Ausgang ist mehrfach mit dem AUX-Ausgangssignal belegt.
Enthalten sind mehrere vordefinierte Signalformen wie Sinus, Rechteck, Impuls, Rampe/Dreieck, Gleichstrom, Sin(x)/x (Sinc), Gauß, Lorentz, exponentieller Anstieg/Abfall, Haversinus und Herzsignal.
Der Arbiträrkurvengenerator verfügt über 128.000 Aufzeichnungspunkte zum Laden einer gespeicherten Datei mit Signalformen, die am Analogeingang erfasst wurden. Alternativ kann die PC-basierte Software Tektronix ArbExpress zur Erstellung und Bearbeitung von Signalformen verwendet werden, um komplexe Signalformen schnell und einfach zu erstellen.

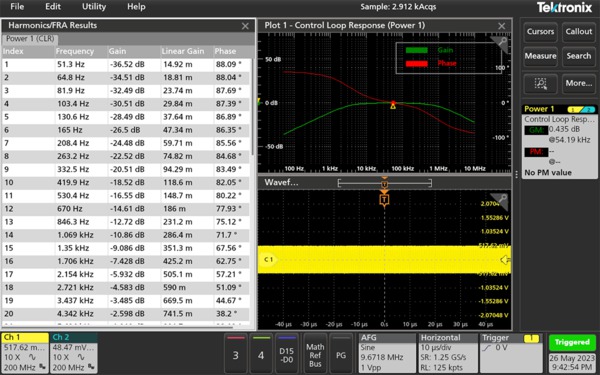

Bode-Diagramm
Analysieren Sie mit der integrierten Bode-Diagramm-Funktion die Frequenzantwort eines Systems. Die Eingangsspannung wobbelt über den benutzerdefinierten Bereich und verwendet dabei den internen AFG oder einen unterstützten externen AFG. Die Verstärkung und Phase der Ausgabe im Verhältnis zur Eingangsspannung wird an jedem Punkt dargestellt.
Digitaler Mustergenerator (optional)
Ein digitaler 4-Bit-Mustergenerator mit einer Aufzeichnungslänge von 4k Punkten pro Bit ist im Lieferumfang des MSO Serie 2 enthalten, um 4 digitale Signale bei vordefinierten Spannungspegeln zu erzeugen.
Ein Ausgabemuster kann mit Hilfe einer vordefinierten CSV-Datei in den Speicher geladen werden, oder der Zustand jedes Ausgangs kann je nach Bedarf manuell auf hoch, niedrig, Umschalten oder Hi-Z eingestellt werden.
Anschlussmöglichkeiten
Das MSO Serie 2 verfügt über eine Reihe von Anschlüssen, über die das Gerät an ein Netzwerk, direkt an einen PC oder an andere Prüfgeräte angeschlossen werden kann.
- Zwei USB 2.0-Anschlüsse ermöglichen die einfache Übertragung von Screenshots, Geräteeinstellungen und Signalformdaten auf ein USB-Massenspeichergerät. Zur Gerätesteuerung und Dateneingabe können eine USB-Maus und eine USB-Tastatur mit USB-Hostanschlüssen angeschlossen werden.
- Mit dem USB-Anschluss des Geräts können Sie das Oszilloskop über einen Computer fernsteuern.
- Der standardmäßige Ethernet-Anschluss 10/100BASE-T ermöglicht eine einfache Verbindung mit Netzwerken, die Fernsteuerung des Geräts und die Anzeige der erfassten Daten.
Programmierschnittstelle und Abwärtskompatibilität
Mit Hilfe von programmierbaren Schnittstellenbefehlen kann das Gerät über den USB-Geräteanschluss oder den Ethernet-Anschluss ferngesteuert werden. Das ermöglicht die Programmierung des Geräts für die Ausführung einer automatisierten Gruppe von Aufgaben oder die Integration in ein größeres System, das andere Geräte für die Ausführung bestimmter Aufgaben enthält.
Der Befehlssatz für die Programmschnittstelle ist mit der nächsten Generation von Tektronix-Oszilloskopen kompatibel, sodass der Code, der für andere Tektronix-Oszilloskope geschrieben wurde, einfach wiederverwendet werden kann.
Das Gerät unterstützt auch einen Kompatibilitätsmodus, der bei Aktivierung das MSO Serie 2 mit den Programmierbefehlen der älteren Tektronix-Oszilloskope der Serien TDS2000, TBS1000 und MSO/DPO2000 kompatibel macht. Durch diesen Kompatibilitätsmodus kann ein älteres Oszilloskop in einem vorhandenen Testsystem problemlos durch ein MSO Serie 2 ersetzt werden.
Akkusatz (optional)
Das MSO Serie 2 unterstützt auch einen optionalen Akkusatz, der zusätzliche Flexibilität für Messungen in Bereichen bietet, in denen kein Wechselstrom verfügbar ist, wie z. B. Prüfgeräte vor Ort.
Der Akkusatz verfügt über zwei Steckplätze und unterstützt das „Hot-Swapping“ von Akkus während des Betriebs, um die Akkulaufzeit zu verlängern.
Die Akkus werden aufgeladen, wenn das Gerät an das Stromnetz angeschlossen ist, oder über ein externes Ladegerät.

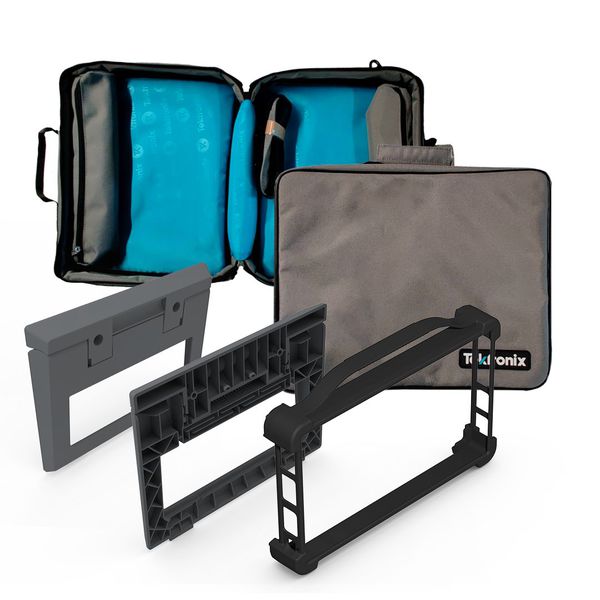

Zubehör
Zusätzlich zum Akkusatz sind noch mehrere andere Zubehörteile für die MSO Serie 2 verfügbar:
- Montieren Sie das Gerät mit dem Gestelleinbausatz in einem Gestell für die Produktion.
- Verwenden Sie das Schutztaschenpaket, um das Gerät im Einsatz zu tragen. Das Paket umfasst eine Tragetasche, eine Gummihülle und einen Klappständer.
- Versenden Sie das Gerät in dem Hartschalen-Transportkoffer.
Die 100 x 100 mm große Standard-VESA-Schnittstelle auf der Rückseite des Geräts ist mit einer Vielzahl von Zubehör kompatibel.

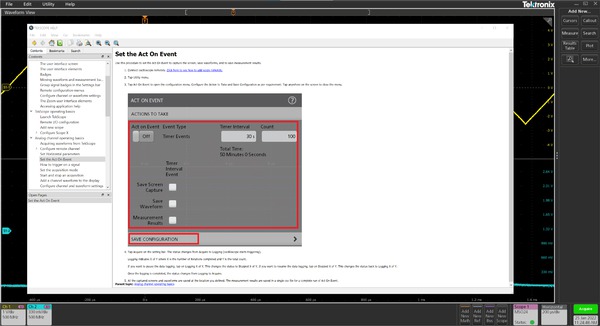

Leistungsmerkmale der Ausbildung
Hilfe, wann und wo immer sie benötigt wird
Das MSO Serie 2 enthält verschiedene hilfreiche Ressourcen, um Ihre Fragen schnell zu beantworten, ohne dass Sie erst ein Handbuch suchen oder eine Website aufrufen müssen:
- Grafische Darstellungen und erläuternde Texte geben Ihnen in vielen Menüs einen schnellen Überblick über die jeweilige Funktion.
- In allen Menüs finden Sie oben rechts ein Fragezeichen, mit dem Sie direkt den Abschnitt des integrierten Hilfesystems aufrufen können, der für das entsprechende Menü relevant ist.
- Mit dem Abschnitt „Umgang mit dem Gerät“ im Hilfe-Menü können Sie in wenigen Minuten den Umgang mit dem Gerät erlernen.
Funktionssteuerung
Das MSO Serie 2 bietet neue Wege, mit deren Hilfe Lehrkräfte die Unterrichtsstunden zur Vermittlung von Schaltungskonzepten nutzen können und weniger Zeit mit der Einrichtung und Verwaltung von Laborgeräten verbringen müssen.
Lehrkräfte können Funktionen wie Auto-Setup, Cursor und automatische Messungen auf den Geräten deaktivieren. Dadurch können Lernende sich auf grundlegende Konzepte konzentrieren und leichter verstehen, wie die horizontalen und vertikalen Steuerelemente zum Erfassen des Signals verwendet werden, wie das Raster zum Messen von Zeit und Spannung funktioniert und wie die Signaleigenschaften manuell dargestellt/berechnet werden.
TekDrive
Das MSO Serie 2 ist nativ in den Arbeitsbereich von TekDrive für kollaborative Test- und Messdaten integriert. So können Benutzer von jedem angeschlossenen Gerät Daten hochladen, speichern, organisieren, suchen, herunterladen und alle Dateitypen freigeben.
- Nahtloser Zugriff auf Ihre Daten von überall aus
- Direkt auf den Geräten speichern/abrufen
- Prüfen, Analysieren und Berichten von gespeicherten Daten auf jedem Gerät über einen Browser
- Nahtlose Zusammenarbeit mit anderen Beteiligten
- Integrieren von Scripting mit REST-API in jeden Workflow
PC-Analysesoftware TekScope
Nutzen Sie auf Ihrem PC die Analysefunktionen eines preisgekrönten Oszilloskops. Analysieren Sie Signalformen jederzeit und überall.
- Analysieren Sie Signalformen überall ohne Oszilloskop, und verwenden Sie dabei dieselbe Benutzeroberfläche wie beim Oszilloskop
- Teilen Sie Daten mit Kollegen und Kunden
- Synchronisieren Sie Signalformen von mehreren Oszilloskopen auf demselben Bildschirm
- Fügen Sie erweiterte Analysefunktionen wie Spektrumanalysen, Jitter-Analysen und erweiterte Bus-Dekodierung hinzu.

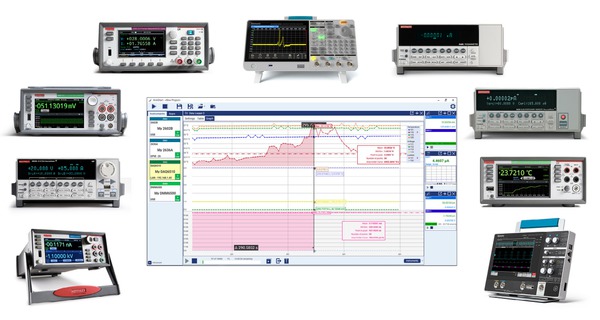

KickStart
Das MSO der Serie 2 ist mit der Kickstart Software kompatibel. Kickstart ist eine PC-basierte Anwendung, die die Einrichtung und Datenerfassung für viele Arten von Tischgeräten ermöglicht. Sie bietet auch verschiedene Werkzeuge zur schnellen Datenanalyse und -verarbeitung.
- Verbinden und steuern Sie bis zu 8 Geräte gleichzeitig.
- Unterstützt SMU, DMM, Netzteile, Oszilloskope, AFG, Datenlogger und empfindliche Messgeräte.
- Nutzen Sie automatische Datenerfassung.
- Speichern Sie Testkonfigurationen und verwenden sie später wieder.
- Visualisieren Sie gesammelte Daten, um Trends zu erkennen.
- Exportieren Sie Daten in verschiedenen Formaten.
Spezifikationen
Alle Angaben sind typische Werte, sofern nicht anders angegeben. Alle technischen Daten gelten für alle Modelle, falls nicht anderes angegeben.
Modellübersicht
MSO22 MSO24 Analogkanäle 2 4 Analogkanal-Bandbreite 70 MHz, 100 MHz, 200 MHz, 350 MHz und 500 MHz Bandbreite von 500 MHz garantiert von 4 mV/Skt. bis 10 V/div Abtastrate 1,25 GS/s alle Kanäle, 2,5 GS/s Halbkanäle überlappend Aufzeichnungslänge 10 M Digitalkanäle 16 AFG-Ausgänge 1 (Multiplex mit AUX-Ausgang)
Vertikalsystem – Analogkanäle
- Bandbreitenbegrenzungen
- (Eingeschränkt durch Gerätebandbreite)
- 20 MHz, 70 MHz, 100 MHz, 200 MHz, 350 MHz und 500 MHz
- Eingangskopplung
- AC, DC
Eingangsimpedanz
- BNC
- 1 MΩ ± 1 %, 14 pF ± 3 pF
- Messspitze TPP0200
- 10 MΩ, < 12 pF
- Messspitze P6139B
- 10 MΩ, < 8 pF
- Eingangsempfindlichkeitsbereich
- 1 mV/Skalenteil bis 10 V/Skalenteil
- Vertikale Auflösung
- 8 Bit
- Maximale Eingangsspannung
- 300 Veff CAT II mit Spitzen < ± 425 V
- Leistungsminderung bei 20 dB/Dekade zwischen 4,5 MHz und 45 MHz
- Leistungsminderung bei 14 dB zwischen 45 MHz und 450 MHz; über 450 MHz, 5 Veff
- DC-Verstärkungsgenauigkeit
- ± 3 %, oberhalb von 30 °C Leistungsminderung um 0,10 %/°C
- Garantiert, Spezifikation gültig nach 30 Minuten Aufwärmzeit und Signalwegkompensation (SPC) bei Raumtemperatur.
- Isolation zwischen den Kanälen
- 100:1 ≤ 100 MHz, 30:1 > 100 MHz
- Offset-Bereich
- 1 mV/Skt. bis 63,8 mV/Skt.: +/- 1 V
- 63,9 mV/Skt. bis 999,5 mV/Skt.: +/- 10 V
- 1 V/Skt. bis 10 V/Skt.: +/- 100 V
Vertikalsystem – Digitalkanäle
- Eingangskanäle
- 16 [D0:D15]
- Schwellenwerte
- Schwellenwerte pro Satz von 8 Kanälen
- Schwellenwertauswahl
- TTL, CMOS, ECL, PECL, benutzerdefiniert
- Benutzerdefinierter Bereich
- -15 V bis +25 V
- Erkennbarer Mindestimpuls
- 5 ns
- Schwellenwertgenauigkeit
- ±180 mV + 2 % der Schwellenwerteinstellung
- Minimale Eingangssignalschwingung
- 500 mVss
- Maximale Eingangssignalschwingung
- +30 V, -20 V
- Eingangsimpedanz
- 100 kΩ || 8 pF
- Vertikale Auflösung
- 1 Bit
Horizontalsystem – Analogkanäle
- Zeitbasisbereich
- 2 ns/div bis 1.000 s/div (alle Kanäle)
- 1 ns/div bis 1.000 s/div (halbe Kanäle)
- Verzögerungsbereich für Zeitbasis
- -10 Skalenteile bis 5.000 s
- Kanal-zu-Kanal Deskew-Bereich
- -95 ns bis +95 ns
- Genauigkeit der Zeitbasis
- ± 25 ppm über beliebiges Zeitintervall ≥ 1 ms
- Garantiert, Spezifikation gültig nach 30 Minuten Aufwärmzeit und Signalwegkompensation (SPC) bei Raumtemperatur.
Triggersystem
- Triggermodi
- Auto, Normal und Einzelschuss
- Triggerkopplung
- DC-, HF-Unterdrückung (Dämpfung > 50 kHz), LF-Unterdrückung (Dämpfung < 50 kHz), Rauschunterdrückung (Verringerung der Empfindlichkeit)
- Trigger-Holdoff-Bereich
- 0 s bis 10 s
- Triggerempfindlichkeit
- Flankentyp, DC-gekoppelt
- Jeder analoge Eingangskanal: Der größere Wert von 6 mV oder 0,8 div
- Aux-Eingang: 500 mVpp bis 250 MHz
Triggerpegel-Bereiche
- Jeder Eingangskanal
- ± 5 Skalenteile ab Bildschirmmitte
- Aux-Eingang
- ±8 V
Triggerarten
- Flanke
- Positive, negative Steigung oder beides auf jedem Kanal
- Impulsbreite
- Trigger auf die Breite von positiven oder negativen Impulsen. Das Ereignis kann zeitqualifiziert oder nach dem Logikstatus qualifiziert sein.
- Timeout
- Trigger auf ein Ereignis, dessen Wahrscheinlichkeit in einem angegebenen Zeitraum hoch, niedrig oder beides ist. Das Ereignis kann nach dem Logikstatus qualifiziert werden.
- Runt
- Trigger auf einen Impuls, der eine Schwelle überschreitet, eine zweite Schwelle jedoch nicht überschreitet, bevor die erste Schwelle erneut überschritten wurde. Das Ereignis kann zeitqualifiziert oder nach dem Logikstatus qualifiziert sein.
- Logik
- Trigger, wenn ein Bitmuster in den Status „wahr“ oder „nicht wahr“ wechselt oder gleichzeitig mit einer Taktflanke auftritt. Bitmuster (AND, OR, NAND, NOR) sind für alle Eingangskanäle angegeben, die als High, Low oder Beliebig definiert sind. Das Bitmuster, das in den Status „wahr“ wechselt, kann zeitqualifiziert werden.
- Setup/Hold
- Trigger bei Verletzungen der Setup- und der Hold-Zeit zwischen Takt und Daten auf beliebigen Eingangskanälen
- Ansteigend/Abfallend
- Triggern auf Impulsflanken-Anstiegsraten, die schneller oder langsamer als angegeben sind. Die Steigung kann positiv, negativ oder beides sein. Das Ereignis kann nach dem Logikstatus qualifiziert werden.
- Parallel (mit MSO-Option)
- Trigger auf einen Datenwert im Parallelbus. Der Parallelbus kann 1 bis 20 Bit breit sein (ab den Digital- und Analogkanälen). Unterstützung binärer und hexadezimaler Basiswerte
- I2C (optional)
- Trigger auf Start, wiederholten Start, Stopp, fehlende Bestätigung, Adresse (7 oder 10 Bit), Daten oder Adresse und Daten auf I2C-Bussen bis 10 MBit/s
- SPI (optional)
- Trigger auf Slave Select, Leerlaufzeit oder Daten (1–16 Wörter) auf SPI-Bussen bis zu 20 MBit/s
- RS-232/422/485/UART (optional)
- Trigger auf Startbit, Paketende, Daten und Paritätsfehler bis zu 15 Mbit/s
- CAN (optional)
- Trigger auf Segmentbeginn, Segmenttyp (Daten, Remote, Fehler oder Überlastung), Kennung, Daten, Kennung und Daten, Segmentende, fehlende Bestätigung und Bit-Stuffing-Fehler auf CAN-Bussen bis zu 1 MBit/s und CAN-FD-Bussen bis zu 16 MBit/s
- LIN (optional)
- Trigger auf Synchronisation, Kennung, Daten, Kennung und Daten, Wakeup-Segment, Sleep-Segment und Fehler auf LIN-Bussen bis zu 1 MBit/s
- SENT (optional)
- Trigger auf Paketanfang, Fast Channel-Status und -Daten, Slow Channel-Nachrichten-ID und -Daten und CRC-Fehler
Erfassungssystemmodi
- Abtastung
- Erfasste Abtastwerte
- Peak-Werterfassung
- Höchste und niedrigste Abtastung innerhalb des Dezimierungsintervalls
- Mittelwertbildung
- Durchschnitt einer Reihe von aufgezeichneten Signalformen mit bis zu 10.240 Erfassungen
- Hüllkurve
- Min-Max-Hüllkurve bei mehreren Erfassungen
- Hi-Res
- Wendet einen eindeutigen Bandbreitenfilter für jede Abtastrate an, die die höchstmögliche Bandbreite für diese Abtastrate beibehält, während Aliasing verhindert wird und Rauschen aus den Oszilloskopverstärkern und dem ADC oberhalb der verwendbaren Bandbreite für die ausgewählte Abtastrate entfernt wird.
- Rollmodus
- Sequenzielle Signalpunkte werden in einer rollenden Bewegung von rechts nach links über das Display bewegt, bei Zeitbasisgeschwindigkeiten von 40 ms/Div und langsamer im Auto-Triggermodus.
Signalmessungen
- Cursor
- Signalform, V-Balken, H-Balken und V&H-Balken
- Automatische Messungen
- 37, von denen eine unbegrenzte Zahl angezeigt werden kann – entweder als einzelne Messsymbole oder zusammen in einer Messergebnistabelle
- Amplitudenmessungen
- Amplitude, Maximum, Minimum, Peak-zu-Peak, positives Überschwingen, negatives Überschwingen, Mittelwert, Effektivwert, AC-Effektivwert, Top, Basis und Bereich
- Zeitmessungen
- Periode, Frequenz, Bitintervall, Datenrate, Positive Impulsbreite, Negative Impulsbreite, Zeitlicher Versatz, Verzögerung, Anstiegszeit, Abfallzeit, Phase, Ansteigende Flankensteilheit, Abfallende Flankensteilheit, Burstbreite, Positives Tastverhältnis, Negatives Tastverhältnis, Time Outside Level, Einstellungszeit, Haltezeit, Dauer N-Perioden, High Time und Low Time, Zeit bis Max. und Zeit bis Min.
- Messstatistik
- Mittelwert, Standardabweichung, Maximum, Minimum und Population. Statistiken sind sowohl für die aktuelle Erfassung als auch für alle Erfassungen verfügbar
- Referenzpegel
- Benutzerdefinierbare Referenzpegel für automatische Messungen können in Prozent oder Einheiten angegeben werden. Der Referenzpegel kann global für alle Messungen, nach Quellkanal oder -signal oder individuell für jede einzelne Messung festgelegt werden
- Gattersteuerung
- Bildschirm, Cursor, Logik, Suche oder Zeit; gibt den Bereich einer Erfassung an, in dem Messungen durchgeführt werden sollen. Gatter kann auf Global (betrifft alle Messungen, die auf Global festgelegt sind) oder Lokal (alle Messungen können über eine eindeutige Zeitgatter-Einstellung verfügen; nur ein lokales Gatter ist verfügbar für Bildschirm-, Cursor-, Logik- und Suchaktionen) festgelegt werden.
Signalberechnung
- Arithmetisch
- Addition, Subtraktion, Multiplikation und Division
- Mathematikfunktionen
- Integrieren, Differenzieren, log 10, log e, Quadratwurzelfunktion, Exponentiell und Absolutwert
- Relational
- Ergebnis Boolescher Vergleiche >, <, ≥, ≤, = und ≠
- Logik
- AND, OR, NAND, NOR, XOR und EQV
- FFT
- Spektralwert und -phase, reale und imaginäre Spektren
- FFT-Einheiten
- Größe: Linear und logarithmisch (dBm)
- Phase: Grad, Radiant und Gruppenverzögerung
- FFT-Fensterfunktionen
- Hanning, Rechteck, Hamming, Blackman-Harris, Flat Top 2, Gauß, Kaiser-Bessel und TekExp
Suche
- Suchtypen
- Durchsuchen von langen Aufzeichnungen, um alle Vorkommen benutzerdefinierter Kriterien zu finden, einschließlich Flanken, Impulsbreiten, Timeouts, Runt-Impulsen, Bitmuster, Setup/Hold-Verletzungen, Anstiegszeit/Abfallzeiten und Busprotokollereignisse
- Suchergebnisse
- Signalformansicht, Ergebnistabelle
Arbiträr-Funktionsgenerator
- Anzahl der Kanäle
- 1 (mehrfach belegt mit AUX-Ausgang)
- Betriebsarten
- Kontinuierlich, Burst
- Signalformen
- Sinus, Rechteck, Impuls, Rampe, Dreieck, DC, Rauschen, Sin(x)/x (Sinc), Gauß, Lorentz, Exponentieller Anstieg und Abfall, Haversinus, Kardial und Arbiträr
- Amplitude und Frequenzbereich
Signaltyp Amplitudenbereich 50 Ω Amplitudenbereich 1 MΩ Frequenzbereich Sinus 10 mV bis 2,5 V 20 mV bis 5 V > 0,1 Hz bis 50 MHz Rechteck 10 mV bis 2,5 V 20 mV bis 5 V > 0,1 Hz bis 20 MHz Impuls 10 mV bis 2,5 V 20 mV bis 5 V > 0,1 Hz bis 20 MHz Rampe 10 mV bis 2,5 V 20 mV bis 5 V > 0,1 Hz bis 500 KHz DC-Pegel 20 mV bis 5 V Gaußglocke 10 mV bis 1,25 V 20 mV bis 2,5 V > 0,1 Hz bis 5 MHz Lorentz 10 mV bis 1,2 V 20 mV bis 2,4 V 0,1 Hz bis 5 MHz Haversinus 10 mV bis 1,25 V 20 mV bis 2,5 V 0,1 Hz bis 5 MHz Exponential 10 mV bis 1,25 V 20 mV bis 2,5 V 0,1 Hz bis 5 MHz Sin(x)/x 10 mV bis 1,5 V 20 mV bis 3 V > 0,1 Hz bis 2 MHz Weißes Rauschen 10 mV bis 2,5 V 20 mV bis 5 V Kardial 10 mV bis 2,5 V 20 mV bis 5 V > 0,1 Hz bis 500 KHz Arbiträr 10 mV bis 2,5 V 20 mV bis 5 V > 0,1 Hz bis 25 MHz
DC-Offset
- DC-Offsetbereich
- ± 2,5 V bei Hi-Z; ± 1,25 V bei 50 Ω
- Auflösung DC-Offset
- 1 mV bei Hi-Z, 500 µV bei 50 Ω
- Genauigkeit DC-Offset
- ± [(1,5 % der absoluten Offset-Spannungseinstellung) + 1 mV]
- Garantiert, Spezifikation gültig nach 30 Minuten Aufwärmzeit und Signalwegkompensation (SPC) bei Raumtemperatur.
Digitaler Bitmustergenerator
- Anzahl der Kanäle
- 4
- Speicherlänge des Bitmusters
- 4 Kilobit
- Ausgangsamplitude
- 2,5 V, 3,3 V, 5 V (kontinuierlicher Modus)
- 5 V ( Burst-Modus)
- Bitrate
- 1 Bit/s bis 25 MBit/s.
Display
- Displaytyp
- Kapazitives 10,1 Zoll-LCD-Touch-Display
- Bildschirmauflösung
- 1280 x 800
- Anzeigemodi
- Overlay
- Gestapelt
- Zoom
- Horizontales und vertikales Zoomen wird für alle Kurvenformen und Plot-Ansichten unterstützt.
- Interpolation
- Sin(x)/x und linear
- Signalformen
- Vektoren, Punkte, variable Nachleuchtdauer und unendliche Nachleuchtdauer
- Raster
- Bewegliche und feste Raster, auswählbar zwischen Raster, Zeit, Vollständig und Kein
- Farbpaletten
- Normal und invertiert für Bildschirmaufnahmen
- Die Farben der einzelnen Signalkurven können vom Benutzer ausgewählt werden
- Format
- YT, XY
- Sprachunterstützung
- Englisch, Japanisch, Chinesisch (vereinfacht), Chinesisch (traditionell), Französisch, Deutsch, Italienisch, Spanisch, Portugiesisch, Russisch, Koreanisch
Eingangs-/Ausgangsanschlüsse
- USB-Schnittstelle
- Zwei USB 2.0-Hostanschlüsse
- Ein USB-Geräteanschluss (für USBTMC-Unterstützung)
- Ethernet-Schnittstelle
- Ein Ethernet-Anschluss, 10/100 Mbit/s und 1.000 Mbit/s Ethernet (nur im Vollduplex-Modus)
Tastkopfkompensationssignal
- Amplitude
- 0 V bis 2,5 V
- Frequenz
- 1 kHz
- Quellenimpedanz
- 1 kΩ
- AUX-Ausgang
- BNC-Anschluss auf der Vorderseite, Multiplex mit AFG-Ausgang. Der Ausgang kann so konfiguriert werden, dass er einen positiven oder negativen Impuls liefert, wenn das Oszilloskop auslöst.
Technische Daten Grenzwerte Vaus (HI) ≥ 2,5 V unterbrochener Schaltkreis; ≥ 1,0 V bei Last von 50 Ω zur Erdung. Vaus (LO) ≤ 0,7 V bei Last von ≤ 4 mA; ≤ 0,25 V bei Last von 50 Ω zur Erdung.
- AUX-Eingang
- 300 Veff CAT II maximal ≤ ± 425 V
- Sicherheitssperre
- Der Sicherheitsschlitz auf der Rückseite ist für ein Kensington-Schloss vorgesehen.
- VESA-Halterung
- Standard (VESA MIS-D 100) VESA-Montagepunkte 100 x 100 mm an der Geräterückseite
- Erdungsöse
- Ermögliche eine sichere Erdung, wenn das Gerät im Akkubetrieb betrieben wird.
Software
- VNC
- Fernsteuerung und Anzeige des Bildschirms auf dem Gerät
- IVI-Treiber
- Stellt eine Standardschnittstelle zur Geräteprogrammierung für gängige Anwendungen wie LabVIEW, LabWindows/CVI, Microsoft .NET und MATLAB bereit. Kompatibel mit Python, C/C++/C# und vielen anderen Sprachen über VISA.
- TekScope
- TekScope überträgt die Leistungsfähigkeit der Analyseumgebung des Oszilloskops auf den PC. Das gibt Ihnen die Flexibilität, Analyseaufgaben wie serielle Dekodierung, Leistungsanalyse, Timing-, Augendiagramm- und Jitter-Analysen außerhalb des Labors durchzuführen. Besuchen Sie https://www.tek.com/software/tekscope-pc-analysis-software für weitere Informationen.
- TekDrive
- Hochladen, Speichern, Organisieren, Suchen, Herunterladen und Freigeben beliebiger Dateitypen von jedem angeschlossenen Gerät. TekDrive ist nativ in das MSO Serie 2 integriert, um Dateien reibungslos teilen und abrufen zu können – dafür ist kein USB-Stick erforderlich. Besuchen Sie http://www.tek.com/software/tekdrive für weitere Informationen.
- Programmierbeispiele
- Die Programmierung mit den Plattformen der Serien 2, 4, 5 und 6 war noch nie einfacher. Mit einer Programmieranleitung und einer GitHub-Website haben Sie viele Befehle und Beispiele, mit denen Sie Ihr Gerät aus der Ferne sehr schnell programmieren können. Siehe https://github.com/TEKTRONIX/PROGRAMMATIC-CONTROL-EXAMPLES
Leistung
- Netzbetrieb
- 100 bis 240 V ± 10 %, bei 50 bis 60 Hz
- Netzadapterausgang
- 24 V DC, 2,71 A
- Leistungsaufnahme
- 60 W (max.)
Akku
- Akkubetrieb
- Erfordert Akkusatz Opt 2-BATPK oder 2-BP mit 2 Steckplätzen
- Unterstützt bis zu 2 wiederaufladbare Lithium-Ionen-Akku sTEKBAT-01
- Zellchemie
- Li-lon
- Nennkapazität
- 6700 mAh
- Spannung
- 14,52 V DC
- Gewicht
- 450 g / 1 lb
- Betriebszeit, typisch
- Bis zu 4 Stunden mit einem Akku
- Bis zu 8 Stunden mit zwei Akkus
- Hot-Swap-fähig
Abmessungen
Abmessungen
Nur Gerät
- Höhe
- 210 mm (8,26 Zoll)
- Breite
- 344 mm (13,54 Zoll)
- Tiefe
- 40,4 mm (1,59 Zoll)
Gerät mit Akkusatzsatz
- Höhe
- 210 mm (8,26 Zoll)
- Breite
- 344 mm (13,54 Zoll)
- Tiefe
- 78 mm (3,07 Zoll)
Gewicht
- Nur Gerät
- 1,8 kg (4 lbs)
- Gerät mit Akkusatz
- 3,2 kg (7 lbs) – ein Akku
- 3,6 kg (8 lbs) – zwei Akkus
- Gestelleinbau
- 5U
- Erforderliche Abstände
- Der erforderliche Kühlabstand beträgt 13 mm an der Rückseite des Geräts entlang der unteren Kante (Einlassöffnungen) und der oberen Kante (Auslassöffnungen).
EMV, Umwelt und Sicherheit
Temperatur
- Betrieb
- –0 °C bis +50 °C (32 °F bis 120 °F)
- Akkubetrieb
- 0 °C bis 45 °C
- Nicht in Betrieb
- -20 °C bis +60 °C
Luftfeuchtigkeit
- Betrieb
- 5 % bis 90 % relative Luftfeuchtigkeit bei maximal +30 °C,
- 5 % bis 60 % relative Luftfeuchtigkeit bei über +30 °C bis zu +50 °C
- Nicht in Betrieb
- 5 % bis 90 % relative Luftfeuchtigkeit bei maximal +30 °C,
- 5 % bis 60 % relative Luftfeuchtigkeit bei über +30 °C bis zu +60 °C
Höhe
- Betrieb
- Bis zu 3.000 m (9.842 ft)
- Lagerung
- Bis zu 12.000 m (39.370 ft)
Einhaltung gesetzlicher Vorschriften
- EMV
- Konform mit der EMV-Richtlinie der EU (CE-Kennzeichen)
- Sicherheit
- Konform mit der Niederspannungsrichtlinie der EU (CE-Kennzeichen)
- Konform mit ANSI/UL61010-1 und ANSI/UL61010-2-030 (CSA-Kennzeichen)
- Zertifiziert nach CAN/CSA C22.2 Nr. 61010-1 und CAN/CSA C22.2 Nr. 61010-2-030 (CSA-Kennzeichen)
- RoHS
- Konform mit der EU-Richtlinie zur Begrenzung der Verwendung gefährlicher Stoffe (CE-Kennzeichen)
Bestellinformationen
Wählen Sie anhand der folgenden Schritte die passenden Geräte und Optionen für Ihre Messanforderungen aus.
Schritt 1 – Auswählen des Gerätemodells
Wählen Sie das Gerätemodell der Serie 2 aus
| Modell | Beschreibung |
|---|---|
| MSO22 | Mixed-Signal-Oszilloskop: 2 analoge Kanäle, 2,5 GS/s Abtastrate, 10 Mpts Aufzeichnungslänge |
| MSO24 | Mixed-Signal-Oszilloskop: 4 analoge Kanäle, 2,5 GS/s Abtastrate, 10 Mpts Aufzeichnungslänge |
| Jedes Modell umfasst |
|---|
|
Schritt 2 – Konfigurieren der Bandbreite (obligatorisch)
Konfigurieren Sie Ihr Oszilloskop, indem Sie die benötigte Analogkanal-Bandbreite auswählen. Sie können die Bandbreite auch später durch den Erwerb einer Upgrade-Option aufrüsten.
| Bandbreitenoption | Bandbreitenbereich |
|---|---|
| 2-BW-70 | 70 MHz |
| 2-BW-100 | 100 MHz |
| 2-BW-200 | 200 MHz |
| 2-BW-350 | 350 MHz |
| 2-BW-500 | 500 MHz |
Schritt 3 – Hinzufügen von Funktionen
Bestellen von zusätzlichen Artikeln mit Ihrem Gerät.
| Option | Beschreibung |
|---|---|
| 2-P6139B | Hinzufügen von 10fach-Tastköpfen 500 MHz (einer pro Kanal). Dies ist die empfohlene Option für Instrumente mit einer Bandbreite von 350 MHz oder 500 MHz. |
| 2-BATPK | Akkusatz mit 2 Steckplätzen und 1 Akku (im Lieferumfang des Geräts enthalten) für den Einsatz mit MSO Serie 2 |
Schritt 4 – Hinzufügen von Gerätesoftwarefunktionen mit einem Optionspaket
Wählen Sie aus den Optionspaketen mit unterschiedlichen Funktionsstufen, um unterschiedlichen Anwendungsanforderungen gerecht zu werden.
| Funktionsmerkmal | Beschreibung |
|---|---|
| 2-MSO | Zusätzliche MSO-Funktion mit 16 digitalen Kanälen; beinhaltet Digitaltastkopf P6316 und Zubehör. |
| 2-SOURCE | Arbiträr-Funktionsgenerator (AFG), digitaler Bitmuster-Generator (DPG) und Frequenz-Antwort-Analyse (Bode-Diagramm) |
| 2-SERIAL | I2C, SPI, UART, CAN, CAN-FD, SENT, serieller LIN-Trigger und Analyse |
| 2-ULTIMATE | Umfasst 2-SOURCE und 2-SERIAL |
Schritt 5 – Hinzufügen von Tastköpfen und Adaptern
Zusätzliche empfohlene Tastköpfe und Adapter hinzufügen
| Passive Spannungstastköpfe | Beschreibung |
|---|---|
| TPP0100 | 100 MHz Bandbreite, 10fach-Dämpfung, BNC-Schnittstelle |
| TPP0200 | 200 MHz Bandbreite, 10fach-Dämpfung, BNC-Schnittstelle |
| P2221 | 6 MHz bis 200 MHz Bandbreite, 1fach-/10fach-Dämpfung, BNC-Schnittstelle |
| P6139B | 500 MHz Bandbreite, 10fach-Dämpfung, BNC-Schnittstelle |
| P6101B | 15 MHz Bandbreite, 1fach-Dämpfung, BNC-Schnittstelle |
| P3010 | 100 MHz Bandbreite, 10fach-Dämpfung, BNC-Schnittstelle |
| Stromtastköpfe | Beschreibung |
|---|---|
| TCPA300 | Stromtastkopfverstärker |
| Mit TCP312A | DC bis 100 MHz, 1 mA |
| Mit TCP305A | DC bis 50 MHz, 5 mA |
| Mit TCP303 | DC bis 15 MHz, 5 mA |
| TCPA400 | Stromtastkopfverstärker |
| Mit TCP404XL | DC bis 2 MHz, 1 A |
| TCP2020 | DC bis 50 MHz, 10 mA |
| A622 | DC bis 100 kHz |
| P6021A | 120 Hz bis 60 MHz, 2 mA/mV, 10 mA/mV |
| P6022 | 935 Hz bis 120 MHz, 1 mA/mV, 10 mA/mV |
| TRCP3000 | 1 Hz bis 16 MHz, 2 mV/A |
| TRCP0600 | 12 Hz bis 30 MHz, 10 mV/A |
| TRCP0300 | 9 Hz bis 30 MHz, 20 mV/A |
| CT1 | 25 kHz bis 1 GHz, 5 mV/mA |
| CT2 | 1,2 kHz bis 200 MHz, 5 mV/mA |
| CT6 | 250 kHz bis 2 GHz, 5 mV/mA |
| Unsymmetrische Hochspannungstastköpfe | Beschreibung |
|---|---|
| P5100A | 500 MHz Bandbreite, 100fach-Dämpfung |
| P6015A | 75 MHz Bandbreite, 1000fach-Dämpfung |
| P5122 | 200 MHz Bandbreite, 100fach-Dämpfung |
| P5150 | 500 MHz Bandbreite, 50fach-Dämpfung |
| Hochspannungs-Differentialtastköpfe | Beschreibung |
|---|---|
| P5200A | 50 MHz Bandbreite, 50:1/500:1-Dämpfung |
| Digitaler Logiktastkopf | Beschreibung |
|---|---|
| P6316 | Digitaler 16-Kanal-Tastkopf für MSO-Funktionen |
Schritt 6 – Auswählen von Zubehör
Hinzufügen von weiterem empfohlenem Zubehör
| Optionales Zubehör | Beschreibung |
|---|---|
| 2-BP | Akkusatz mit 2 Steckplätzen und 1 Akku für den Einsatz mit einem MSO der Serie 2 (separat erhältlich) |
| TEKBAT-01 | Zusätzlicher Akku für den Einsatz mit Akkusatz 2-BP oder Opt 2-BATPK |
| TEKCHG-01 | Eigenständiges Ladegerät zum Laden des Akkus TEKBAT-01 |
| 2-RK | Gestelleinbausatz |
| 2-PC | Tragetasche mit Ständer und Schutztasche für das Gerät |
| 2-HC | Hartschalen-Transportkoffer |
| 119-9125-XX | Zusätzliche AC/DC-Stromversorgung |
| 065-1088-XX | Zusätzlicher MSO Serie 2 Ständer |
Schritt 7 – Auswählen von Netzkabeloption
| Optionales Zubehör | Beschreibung |
|---|---|
| A0 | Netzstecker für Nordamerika (115 V, 60 Hz) |
| A1 | Universeller Netzstecker für Europa (220 V, 50 Hz) |
| A2 | Netzstecker für Großbritannien (240 V, 50 Hz) |
| A3 | Netzstecker für Australien (240 V, 50 Hz) |
| A5 | Netzstecker für die Schweiz (220 V, 50 Hz) |
| A6 | Netzstecker für Japan (100 V, 50/60 Hz) |
| A10 | Netzstecker für China (50 Hz) |
| A11 | Netzstecker für Indien (50 Hz) |
| A12 | Netzstecker für Brasilien (60 Hz) |
| A99 | Kein Netzkabel |
| E1 | Universal-Europa-Paket |
Schritt 8 – Auswählen von Serviceoptionen
Schützen Sie Ihre Investition und Ihre Betriebszeiten mit einem Servicepaket für Ihr MSO Serie 2.
Optimieren Sie den Wert Ihrer Anschaffung über die gesamte Lebensdauer, und senken Sie Ihre Gesamtbetriebskosten mit einem Kalibrierungsplan und einem erweiterten Garantieplan für Ihr MSO Serie 2. Die Pläne reichen von standardmäßigen Garantieverlängerungen für Teile, Arbeit und 2-Tage-Versand bis hin zum vollständigen Produktschutz mit Reparatur oder Ersatzteilen bei Verschleiß und Abnutzungserscheinungen, Unfallschäden, ESD oder EOS. In der folgenden Tabelle finden Sie die Serviceoptionen, die für die MSO-Produktfamilie Serie 2 verfügbar sind. Vergleichen Sie die Werksservicepläne https://www.tek.com/en/services/factory-service-plans.
Darüber hinaus ist Tektronix ein führender, akkreditierter Anbieter von Kalibrierdienstleistungen für elektronische Prüf- und Messgeräte aller Marken und bietet Serviceleistungen für mehr als 140.000 Modelle von 9.000 Herstellern an. Mit mehr als 100 Laboren weltweit ist Tektronix ein globaler Partner, der maßgeschneiderte Kalibrierungsprogramme für ganze Standorte mit OEM-Qualität zu marktfähigen Preisen bereitstellt. Übersicht aller Funktionen des Kalibrierservice am Standort https://www.tek.com/en/services/calibration-services.
| Serviceoptionen | Beschreibung |
|---|---|
| R3 | Auf 3 Jahre verlängerte Standardgarantie. Ersatzteile, Arbeitsleistungen sowie nationaler Versand innerhalb von 2 Tagen inbegriffen. Schnellere Reparaturzeiten als ohne Serviceplan garantiert. Bei allen Reparaturen sind eine Kalibrierung und Aktualisierungen inbegriffen. Problemloser Service – ein Anruf genügt |
| R5 | Auf 5 Jahre verlängerte Standardgarantie. Ersatzteile, Arbeitsleistungen sowie nationaler Versand innerhalb von 2 Tagen inbegriffen. Schnellere Reparaturzeiten als ohne Serviceplan garantiert. Bei allen Reparaturen sind eine Kalibrierung und Aktualisierungen inbegriffen. Problemloser Service – ein Anruf genügt |
| T3 | Dreijähriger Vollschutzplan umfasst die Reparatur bzw. den Ersatz des jeweiligen Geräts aufgrund von Abnutzungserscheinungen, Unfallschäden und Schäden durch elektrostatische Entladung oder elektrische Überlastung sowie die Instandhaltung. Bearbeitungszeit innerhalb von 5 Tagen und privilegierter Zugang zum Kundendienst |
| T5 | Fünfjähriger Vollschutzplan umfasst die Reparatur bzw. den Ersatz des jeweiligen Geräts aufgrund von Abnutzungserscheinungen, Unfallschäden und Schäden durch elektrostatische Entladung oder elektrische Überlastung sowie die Instandhaltung. Bearbeitungszeit innerhalb von 5 Tagen und privilegierter Zugang zum Kundendienst |
| C3 | Kalibrierservice für 3 Jahre. Im Leistungsumfang enthalten sind die nachweisbare Kalibrierung bzw. Funktionsüberprüfung bei empfohlenen Kalibrierungen. Mit Erstkalibrierung plus Kalibrierungsservice für 2 Jahre. |
| C5 | Kalibrierservice für 5 Jahre. Im Leistungsumfang enthalten sind die rückführbare Kalibrierung bzw. Funktionsüberprüfung bei empfohlenen Kalibrierungen. Mit Erstkalibrierung plus Kalibrierungsservice für 4 Jahre. |
| D1 | Kalibrierungsdatenbericht |
| D3 | Kalibrierungsdatenbericht für 3 Jahre (mit Option C3) |
| D5 | Kalibrierungsdatenbericht für 5 Jahre (mit Option C5) |
Bestellinformationen für Folgekäufe
Die Produkte der Serie 2 bieten viele Möglichkeiten für das einfache Hinzufügen von Funktionen nach dem Kauf.
Bandbreiten-Upgrades nach dem Kauf
Die analoge Bandbreite von MSO-Produkten Serie 2 kann auch nach dem Kauf noch aufgerüstet werden. Bandbreiten-Upgrades können auf Grundlage der aktuellen und gewünschten Bandbreite erworben werden. Alle Bandbreiten-Upgrades können vor Ort durch Installieren einer Lizenz durchgeführt werden.
| Unterstütztes Modell | Bandbreitenoption | Bandbreite vor Upgrade | Bandbreite nach Upgrade |
|---|---|---|---|
| MSO22 | SUP2-BW70T100-2 | 70 MHz | 100 MHz |
| SUP2-BW70T200-2 | 70 MHz | 200 MHz | |
| SUP2-BW70T350-2 | 70 MHz | 350 MHz | |
| SUP2-BW70T500-2 | 70 MHz | 500 MHz | |
| SUP2-BW100T200-2 | 100 MHz | 200 MHz | |
| SUP2-BW100T350-2 | 100 MHz | 350 MHz | |
| SUP2-BW100T500-2 | 100 MHz | 500 MHz | |
| SUP2-BW200T350-2 | 200 MHz | 350 MHz | |
| SUP2-BW200T500-2 | 200 MHz | 500 MHz | |
| SUP2-BW350T500-2 | 350 MHz | 500 MHz | |
| MSO24 | SUP2-BW70T100-4 | 70 MHz | 100 MHz |
| SUP2-BW70T200-4 | 70 MHz | 200 MHz | |
| SUP2-BW70T350-4 | 70 MHz | 350 MHz | |
| SUP2-BW70T500-4 | 70 MHz | 500 MHz | |
| SUP2-BW100T200-4 | 100 MHz | 200 MHz | |
| SUP2-BW100T350-4 | 100 MHz | 350 MHz | |
| SUP2-BW100T500-4 | 100 MHz | 500 MHz | |
| SUP2-BW200T350-4 | 200 MHz | 350 MHz | |
| SUP2-BW200T500-4 | 200 MHz | 500 MHz | |
| SUP2-BW350T500-4 | 350 MHz | 500 MHz |
Upgrade der Gerätefunktionalität mit einem der Optionspakete
Optionspakete mit unterschiedlichen Funktionsstufen werden angeboten, um unterschiedlichen Anwendungsanforderungen gerecht zu werden.
| Funktionsmerkmal | Beschreibung |
|---|---|
| 2-SOURCE | Arbiträr-Funktionsgenerator (AFG), digitaler Bitmuster-Generator (DPG) und Frequenz-Antwort-Analyse (Bode-Diagramm) |
| 2-SERIAL | I2C, SPI, UART, CAN, CAN-FD, SENT, serieller LIN-Trigger und Analyse |
| 2-ULTIMATE | 2-SOURCE, 2-SERIAL |
| SUP2-MSO | Zusätzliche MSO-Funktion mit 16 digitalen Kanälen; beinhaltet Digitaltastkopf P6316 und Zubehör. |
Zusätzliche Software für erweiterte Funktionen
Erwerben Sie zusätzliche Software mit flexibler Lizenzierung, um die Funktionen Ihres Geräts für die Zusammenarbeit und für Offline-Analysen zu erweitern. Optionspakete mit unterschiedlichen Funktionsstufen werden angeboten, um unterschiedlichen Anwendungsanforderungen gerecht zu werden. Jedes dieser Pakete kann mit einem 1-Jahres-Abonnement oder mit unbefristeter Lizenz erworben werden.
| Softwareoption | Beschreibung |
|---|---|
| TEKSCOPE-STARTER | PC-Softwarepakete TekScope für verschiedene Anwendungen |
| TEKSCOPE-PRO-AUTO | |
| TEKSCOPE-PRO-SR | |
| TEKSCOPE-PRO-PWR | |
| TEKSCOPE-PRO-MIL | |
| TEKSCOPE-ULTIMATE | |
| TEKDRIVE-STARTER | Software TekDrive für die Zusammenarbeit in Prüf- und Messbereichen |
| TEKDRIVE-PRO | |
| TEKDRIVE-ULTIMATE | |
| KICKSTART-SUITE | Kickstart-Software zur Gerätesteuerung und Datenanalyse |
| KICKSTART-AFG | |
| KICKSTART-DL | |
| KICKSTART-DMM | |
| KICKSTART-IVC | |
| KICKSTART-PS | |
| KICKSTART-SCOPE | |
| KICKSTART-HRMA2 | |
| KICKSTART-ACT1/2/5 |
Tektronix ist nach ISO 14001:2015 und ISO 9001:2015 von DEKRA zertifiziert. 48G-73857-6
