TSP™ : un jeu de commandes et un langage de programmation pour les instruments de test

Instruments Keithley compatibles TSP :

  • Exécutez des scripts écrits par l'utilisateur indépendamment de la communication entre le PC et l'instrument.
  • Améliorez la lisibilité et la facilité d'utilisation en faisant le pont entre les jeux de commandes des instruments existants et les langages de programmation courants, tels que C# et Python.
  • Réduisez les coûts liés au temps passé à communiquer avec un PC.
  • Réservez l'utilisation du PC aux tâches d'analyse et de données.

Créer des systèmes de test automatique basés sur les instruments de test

Éliminez la nécessité de recourir à plusieurs PC de contrôle et à un code de synchronisation complexe. Contrôlez les autres instruments du système à partir d'un seul instrument en utilisant TSP-Link™ pour communiquer avec les autres instruments prenant en charge TSP et TSP-Net™ pour contrôler n'importe quel instrument sur un réseau local. Le système de test automatisé qui en résultera sera plus intelligent, plus dense et plus adaptable à des exigences de test en constante évolution.

Test Script Processor for Test Automation

Créer des systèmes de test automatique basés sur les instruments de test

Éliminez la nécessité de recourir à plusieurs PC de contrôle et à un code de synchronisation complexe. Contrôlez les autres instruments du système à partir d'un seul instrument en utilisant TSP-Link™ pour communiquer avec les autres instruments prenant en charge TSP et TSP-Net™ pour contrôler n'importe quel instrument sur un réseau local. Le système de test automatisé qui en résultera sera plus intelligent, plus dense et plus adaptable à des exigences de test en constante évolution.

Test Script Processor for Test Automation

Avantages de TSP

Exécution de scripts intégrés

Transformez votre instrument en une solution de mesure grâce à l'écriture de scripts.

  • Tirez parti d'un code de haut niveau avec des commandes de contrôle d'instruments.
  • L'automatisation est possible grâce à un script TSP qui s'exécute au niveau de l'instrument.
  • Exécutez des appels de script avec ou sans PC.

TSP permet d'initier des tests via un simple appel depuis le PC ou d'exécuter le test sur l'instrument automatiquement sans PC.

Test Automation

Jeu de commandes intuitif

Réduisez le temps de développement grâce à un ensemble de commandes intuitives et lisibles.

D'autres ensembles de commandes pour le contrôle des instruments utilisent un langage abrégé pour désigner les fonctions et les réglages. Cette stratégie pose souvent des problèmes de développement et de maintenance. TSP combine les avantages d'un code de haut niveau, lisible par l'homme, avec une puissance de traitement légère pour simplifier l'écriture et la maintenance du code.

Test Instrument Program

Systèmes de test évolutifs

Développez votre système de test sans accroître la complexité.

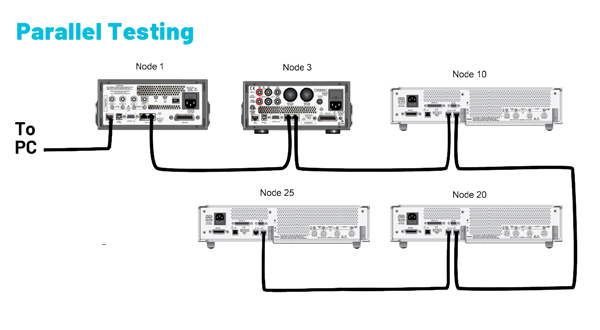

Réalisez des tests en parallèle en appliquant la technologie TSP-Link :

  • Étendez vos tests en raccordant jusqu'à 32 instruments par réseau.
  • Combinez et gérez les tests sur l'ensemble des instruments compatibles avec TSP.
  • Contrôlez n'importe quel instrument compatible avec le réseau local à partir de votre instrument prenant en charge TSP grâce à l'interface TSP-Net.
Parallel Testing

Contrôle du système d'essai synchronisé

Assurez le bon fonctionnement de votre système sans frais de communication.

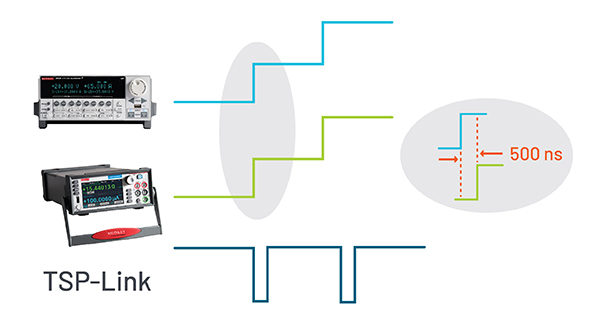

TSP-Link offre un bus de communication et de synchronisation à déclenchement ultra-rapide pour synchroniser simultanément et indépendamment les instruments principaux et secondaires dans un délai inférieur à 500 ns. Combinez ce bus à un modèle de déclencheur flexible et programmable pour obtenir les meilleures performances en matière de vitesse et utilisez des ports d'E/S numériques pour contrôler les circuits numériques externes.

Test Instrument Triggering

Test Script Builder

Test Script Builder (TSB) de Keithley est un environnement de développement intégré (IDE) gratuit pour la création de scripts avec TSP sur votre PC. Connectez votre PC directement à l'instrument et commencez à écrire votre script. Aucune bibliothèque ni aucun package supplémentaire ne sont nécessaires. Exécutez le script à partir de l'interface de TSB ou transférez le script vers l'instrument pour qu'il soit exécuté ou intégré dans un autre code de contrôle.

En savoir plus

Programming Environment

Automatisation des tests à partir du panneau avant

Les produits Keithley Touch Test Invent® (TTI) offrent un grand écran tactile qui permet d'automatiser une application particulière en personnalisant l'interface graphique. L'API d'affichage de ces instruments répertorie les commandes TSP que vous pouvez utiliser pour créer une interface graphique unique, axée uniquement sur les paramètres dont vous avez besoin pour votre test. Combinez l'interface graphique avec la puissance d'automatisation des tests de TSP pour exécuter des routines de test complètes et des analyses de données à partir du panneau avant. Obtenez un retour visuel immédiat des résultats de vos tests sur l'instrument à partir du graphique, du tableau ou d'une vue créée par l'utilisateur.

Télécharger les applications TTI disponibles

En savoir plus

Produits compatibles TSP

2470 SMU front image for product series

SMU 2400 graphique à écran tactile de Keithley

  • Recherche sur les matériaux nanostructurés
  • Semi-conducteur de puissance GaN, SiC
  • Développement de biocapteurs
  • Conception de composants semi-conducteurs
  • Conception de capteurs pour l'automobile
2602B Front

SMU 2600B : systèmes à une ou deux voies

  • Test de production de semiconducteurs
  • Conception de composants semi-conducteurs
  • Caractérisation des transistors
  • Test de IDDQ et test de courant d’attente
  • Test de composants multi-broches

SMU série 2650 forte puissance

  • Semi-conducteur de puissance GaN, SiC
  • Test de panneaux solaires
  • Études d'électromigration
  • Caractérisation de la température de jonction des semiconducteurs
Keithley DMM7510: Đồng Hồ Vạn Năng Lấy Mẫu Đồ Họa 7.5 Chữ Số

Keithley DMM7510 : multimètre d’échantillonnage graphique à 7,5 digits

  • Précision DCV de 0,0014 % (un an)
  • Numériseur 1 000 000 lectures/s
  • Écran tactile
Đồng hồ vạn năng điện tử DMM6500

Multimètre numérique à 6,5 chiffres pour table/système DMM6500

  • Précision de tension DC de 0,0025 % (1 an)
  • Numérisation d’1 million d’échantillons/s, 16 bits
  • Option de carte scanner 10 voies

Système multimètre/acquisition de données/commutation à 6,5 digits Keithley DAQ6510

  • Capacité de 80 voies, deux slots
  • Multimètre numérique à 6,5 digits pour des mesures de précision
  • Écran tactile pour simplifier le paramétrage, la surveillance et l’analyse des données
Keithley Series 3700A Systems Switch/Multimeter

Systèmes de commutation/multimètre 3700A de Keithley

  • Capacité de 576 voies, six slots
  • Mesures de haute précision à 7,5 digits
  • La technologie TSP-Link® avec traitement TSP® permet l’exécution de tests et le contrôle de plusieurs 3700A ou autres instruments

Ressources

Example Test Programs
GitHub

Keithley GitHub

Le site Github de Keithley contient des exemples de scripts TSP® pour une grande variété d'instruments et d'applications. Il existe également des guides d'instructions pour configurer l'automatisation des instruments sur un PC.
Test Automation Forum
Support

Forum TekTalk

La communauté d'utilisateurs TekTalk est l'endroit où les utilisateurs de TSP® se réunissent pour des questions/réponses sur l'automatisation des instruments.
Test Programming Video
Video

Série de vidéos TSP

Vous ne savez pas par où commencer avec TSP® ? La série de vidéos TSP sur la chaîne YouTube de Tektronix présente les bases de TSP, de la première ligne à l'exécution du script complet.
Test Instrument Programming Guide
Note d'application

Comment écrire des scripts pour TSP

Apprenez à écrire des programmes d'automatisation des tests qui peuvent être chargés directement sur un instrument Keithley et exécutés localement.
