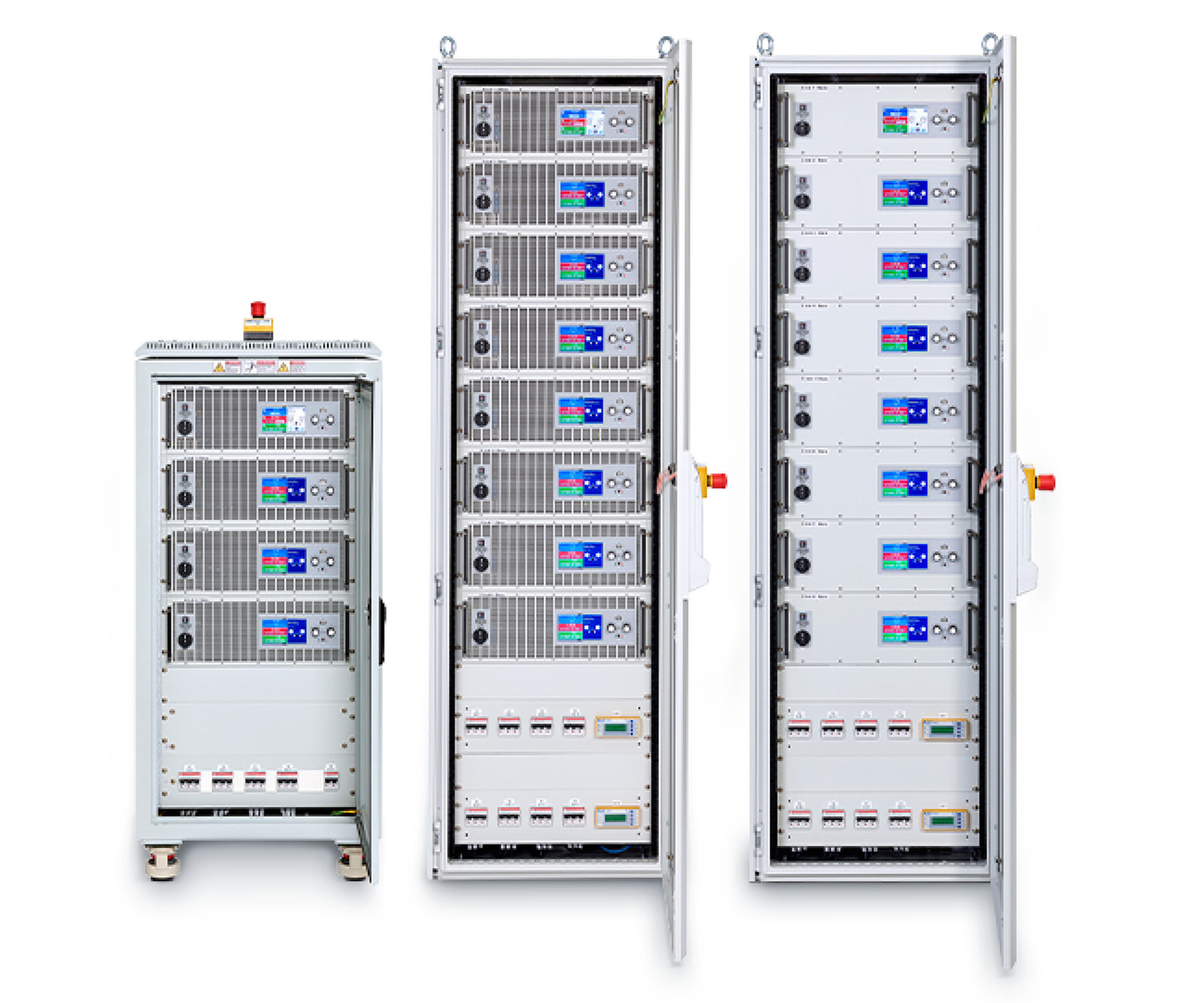

Racks DC haute puissance EA
Configurez les appareils 3 U, 4 U et 6 U dans des racks 42 U, 38 U, 24 U et 15 U. Combinez les alimentations bidirectionnelles des séries industrielles EA-10000 et EA-10000, les alimentations programmables ou les charges régénératives. Les performances du système peuvent être augmentées en connectant des appareils en parallèle. Dans un rack 42 U avec 5 unités de 60 kW vous pouvez atteindre 300 kW, pour la puissance maximale de 3,84 MW vous pouvez connecter jusqu'à 64 unités dans 13 racks

3,84 MW max
3 000 V par rack max
8 000 A par rack max
Solutions de puissance configurables à haut rendement
Les systèmes configurables Tektronix EA offrent une alimentation électrique DC évolutive et à haute densité dans un format compact. Disponibles en plusieurs tailles de rack et configurations d'appareils, ces solutions clés en main offrent une grande flexibilité pour les applications exigeantes.
Aperçu
- Racks : 42U, 38U, 24U, 15U
- Appareils : 3U, 4U, 6U ; charges bidirectionnelles, programmables et régénératives
- Puissance : Jusqu'à 300 kW (1×42U) ; 3,84 MW (13 racks, 64 appareils)
- Séries : EA-10000, EA-10000 Industrial, EA-PSB 20000, EA-BT 20000 (refroidissement par air/eau)
- Encombrement : profondeur de 39,4 pouces, armoires de 19 pouces
- Livraison : systèmes clé en main
- Idéal pour : les applications à haute puissance en courant continu
*En Amérique, la puissance des racks peut atteindre 360 kW et est uniquement disponible en tailles 24U ou 42U.
Efficace et sûr
Système de sécurité intégré.
Chaque système de rack d'alimentation Tektronix EA DC comprend un système de sécurité intégré en standard. Préparé pour le raccordement à une alimentation secteur triphasée de 400 V. Les systèmes sont équipés d'un bouton d'arrêt rapide et d'interrupteurs de contact de porte à l'arrière du rack 19 pouces.
Un relais de sécurité central surveille et contrôle l'ensemble du système de sécurité et désactive le contacteur AC redondant si nécessaire. Tous les appareils du rack et l'ensemble du câblage du système d'alimentation sont protégés par des fusibles.
Parfait pour votre application spécifique
Systèmes de test optimisés pour les différentes caractéristiques de chaque appareil testé (DUT)
Système de test des cellules de batterie
EA-BCTS 20010-600-18
Haut débit
Courants élevés
Système de test du module de batterie
EA-BMTS 20200-840-2
Haute puissance
Haut débit
Système de test de pack de batteries
EA-BPTS 20920-720
Puissance élevée
Haute tension
Système de test de piles à combustible
EA-FCTS 20920-720
Haute puissance
Charge régénérative
7 options clés disponibles pour le système d'alimentation configurable EA
Conçu pour les environnements de test à haute performance, le système DC Power Rack combine des capacités avancées en matière de sécurité, d'efficacité et de communication. Il garantit un fonctionnement fiable grâce à une gestion thermique optimisée, une protection contre les pannes et un contrôle simplifié du système, tout en assurant une réponse rapide et un temps d'arrêt minimal.
- Refroidissement par eau
Idéal pour les environnements où la chaleur et le bruit doivent être réduits. Comprend un système de distribution d'eau préinstallé pour une intégration facile.
- Protection NS (Réseau et alimentation)
Assure la sécurité des systèmes régénératifs en surveillant le réseau AC et arrête le rack en cas de panne du réseau pour éviter l'îlotage.
- Moniteur d'isolation
Renforce la sécurité électrique en détectant les défauts d'isolation entre la sortie DC et la terre, déclenchant un arrêt du système si nécessaire. - Contacteur DC
Permet une déconnexion sûre entre le système d'alimentation et l'appareil testé (DUT). Intégré à la chaîne d'arrêt rapide pour une isolation immédiate en cas de panne
- Barre de cuivre DC
Améliore les performances des racks en mettant en parallèle l'alimentation de plusieurs appareils.
- Commutateur Ethernet
Simplifie la communication et réduit le câblage grâce à un commutateur à 24 ports pour permettre un contrôle multivoie via une seule interface Ethernet.
- Lampe de signalisation
Fournit une indication claire de l'état du système.
Refroidissement par eau disponible en option pour les modèles 4U et 6U
Les environnements industriels peuvent être difficiles, avec des températures ambiantes hautes, de la poussière et d'autres contaminants. En outre, les installations industrielles doivent souvent se conformer à des réglementations environnementales strictes en matière d'émissions de chaleur et de bruit. Les systèmes refroidis à l'eau peuvent assurer un fonctionnement stable dans de telles conditions, car l'efficacité du refroidissement est moins affectée par l'environnement extérieur que le refroidissement à l'air. De plus, les alimentations refroidies par eau peuvent contribuer à respecter les normes requises en matière de réduction du bruit. Pour en savoir plus, regardez cette vidéo.
-
Dissipation efficace de la chaleur
-
Réduction du bruit et de l'impact thermique
-
Fiable dans des conditions difficiles
Choisissez un modèle de rack DC haute puissance EA pour obtenir un devis
| Modèle | Alimentation | Tension | Courant | Voies | Fiche technique | |
|---|---|---|---|---|---|---|
| EA-FCTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A per channel | 1 Channel | Afficher la fiche technique | Get a quote |
| EA-BCTS 20010-600-18 | 0–6 kW | 0–10 V | 0–600 A per channel | 18 Channels | Afficher la fiche technique | Get a quote |
| EA-BMTS 20200-840-2 | 0–60 kW | 0–200 V | 0–840 A per channel | 2 Channels | Afficher la fiche technique | Get a quote |
| EA-BPTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A per channel | 1 Channel | Afficher la fiche technique | Get a quote |
Laissez-nous vous aider à trouver le produit EA qui répond le mieux à vos besoins !
Contactez-nous pour connaître les prix ou poser des questions.
Contacter l'équipe commercialeChoisissez un modèle de rack DC haute puissance EA pour obtenir un devis
| Modèle | Alimentation | Tension | Courant | Voies | Fiche technique | |
|---|---|---|---|---|---|---|
| EA-FCTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A per channel | 1 Channel | Afficher la fiche technique | Get a quote |
| EA-BCTS 20010-600-18 | 0–6 kW | 0–10 V | 0–600 A per channel | 18 Channels | Afficher la fiche technique | Get a quote |
| EA-BMTS 20200-840-2 | 0–60 kW | 0–200 V | 0–840 A per channel | 2 Channels | Afficher la fiche technique | Get a quote |
| EA-BPTS 20920-720 | 0–180 kW | 0–920 V | 0–720 A per channel | 1 Channel | Afficher la fiche technique | Get a quote |
Laissez-nous vous aider à trouver le produit EA qui répond le mieux à vos besoins !
Contactez-nous pour connaître les prix ou poser des questions.
Contacter l'équipe commercialeSystèmes de racks configurables pour répondre à vos besoins spécifiques.
Tous les systèmes de racks comprennent :
- Applications pour les batteries, le photovoltaïque, l'électrolyse, les piles à combustible, etc.
- Pour 380 V, 400 V et 480 V AC
- Alimentations bidirectionnelles (PSB, PSBE, PUB), alimentations programmables (PSI, PS, PU) et charges régénératives (ELR, PUL)
- Utilisation intuitive via le panneau tactile couleur TFT multilingue
- Générateur de fonctions
- Fonctions de protection étendues (OVP, OCP, OT…)
- Interface USB, Ethernet et analogique de série
Armoire 15U (jusqu'à 60 kW)
Idéal pour : les installations à petite échelle ou d'entrée de gamme
- Encombrement compact : idéal pour les laboratoires ou les installations avec un espace limité.
- Consommation d'énergie réduite : convient aux tests de petites batteries, de piles à combustible ou d'applications DC à basse consommation.
- Rentable : investissement initial réduit pour les clients qui commencent avec des systèmes d'alimentation modulaires.
Armoire 24U (jusqu'à 180 kW)
Idéal pour : les applications de milieu de gamme
- Taille et puissance équilibrées : offre une plus grande capacité sans occuper autant d'espace que les racks plus grands.
- Évolutivité: Idéal pour les entreprises en pleine croissance dont les besoins en énergie peuvent augmenter au fil du temps.
- Polyvalence : peut prendre en charge un plus grand nombre d'appareils et de configurations.
Armoire 42U (jusqu'à 300 kW)
Idéal pour : systèmes haute performance à grande échelle
- Densité de puissance maximale : peut contenir jusqu'à 300 kW dans un seul rack.
- Idéal pour les environnements industriels ou de R&D : là où une puissance élevée et de multiples appareils sont nécessaires.
- Prêt pour l'avenir : prend en charge jusqu'à 5 unités de 60 kW/6U et peut être étendu à 3,84 MW avec plusieurs racks.
Systèmes de rack avec plusieurs unités
Plage de puissance jusqu'à 3 840 kW
- 3,84 MW dans seulement 13 racks
- Encombrement minimal
- Une chaîne d'arrêt d'urgence standard
Contactez-nous pour construire un système de rack parfaitement adapté à vos besoins
Systèmes de racks clés en main pour votre application spécifique
Système de test de cellules de batterie
EA-BCTS 20010-600-18
Le BCTS 20010-600-18 offre 18 voies individuelles pour les tests de cellules à haut courant. Chaque voie fonctionne comme un appareil de cyclage de cellules qui peut remplir la fonction de charge et de décharge. Afficher la fiche technique.
- Équipé d'un EA-BT 20000 triple avec récupération d'énergie régénérative
- 18 voies de test individuelles avec 0-10 V et 0-600 A par voie
- Contacteurs DC intégrés pour chaque voie
- Détection intégrée de polarité inversée pour chaque voie
- Vitesse de commande et de mesure allant jusqu'à 1 ms par voie
Système de test de module de batterie
EA-BMTS 20200-840-2
Le BMTS 20200-840-2 fournit 2 voies individuelles pour les tests de modules de batteries de haute capacité. Chaque voie fonctionne comme un appareil de cyclage qui peut effectuer les fonctions de charge et de décharge. Afficher la fiche technique.
- Équipé d'un EA-BT 20000 avec récupération d'énergie régénérative
- 2 voies individuelles haute puissance de 60 kW avec 0–200 V et 0–840 A par voie
- Contacteurs DC intégrés pour chaque voie
- Précharge active pour éviter les courants d'appel
- Mise hors tension à courant nul pour protéger les contacteurs DC
Système de test de pack de batteries
EA-BPTS 20920-720
Le BPTS 20920-720 offre un système puissant pour les tests de packs de batteries haute capacité. Le système fonctionne comme un dispositif de cyclage qui peut effectuer la charge et la décharge. Afficher la fiche technique.
- Équipé d'un EA-BT 20000 avec récupération d'énergie régénérative
- Système haute puissance de 180 kW avec 0 – 920 V et 0 – 720 A
- Vitesse de commande et de mesure allant jusqu'à 1 ms
- Contacteur DC intégré
- Précharge active pour éviter les courants d'appel
- Rack 42U haute densité avec système de sécurité redondant
Système de test de pile à combustible
EA-FCTS 20920-720
Le FCTS 20920-720 offre un système puissant pour les essais de piles à combustible haute puissance. Le système fonctionne comme une charge électronique pour tester les piles à combustible. Afficher la fiche technique.
- Équipé d'un EA-BT 20000 avec récupération d'énergie régénérative
- Charge électronique de haute puissance de 180 kW avec 0–920 V et 0–720 A
- Régénération complète de l'énergie avec une très haute efficacité allant jusqu'à 96,5 %
- Contacteur DC intégré
- Rack 42U haute densité avec système de sécurité redondant
