EA 고출력 DC 랙

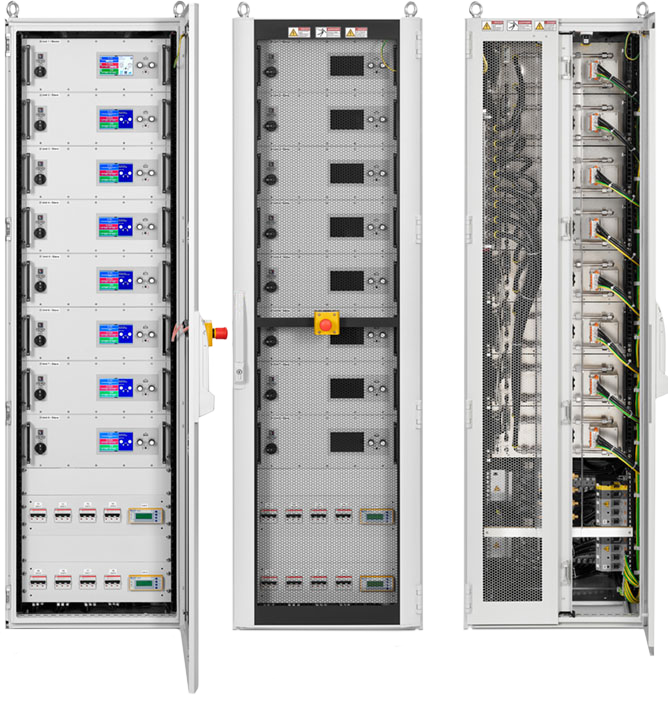

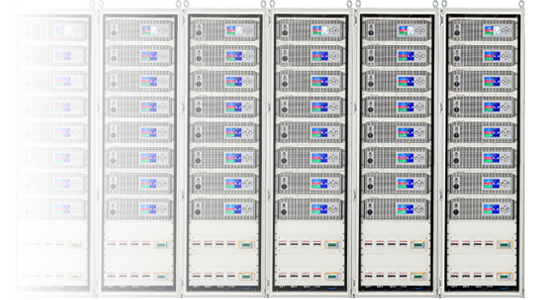

42U, 38U, 24U 및 15U 랙에 3U, 4U, 6U 장치를 구성할 수 있습니다. EA-10000 및 EA-10000 산업용 시리즈 양방향 파워 서플라이, 프로그래머블 파워 서플라이 또는 회생형 부하를 결합합니다. 장치를 병렬로 연결하면 시스템 성능을 높일 수 있습니다. 42U 랙에 60kW 유닛 5개를 사용하면 300kW에 도달할 수 있으며, 최대 전력 3.84MW를 위해서는 13개의 랙에 최대 64개의 유닛을 연결할 수 있습니다.

구성/견적할 모델 선택

다운로드

전력

3.84 MW 최대

전압

랙당 최대 3000V

전류

랙당 최대 8000A

EA DC 랙

고효율, 구성 가능한 전력 솔루션

Tektronix EA 구성 가능 시스템은 컴팩트한 크기로, 확장 가능하고 밀도 높은 DC 전원을 제공합니다. 다양한 랙 크기와 장치 구성으로 제공되는 이 턴키 솔루션은 까다로운 용도에 유연성을 제공합니다.

개요

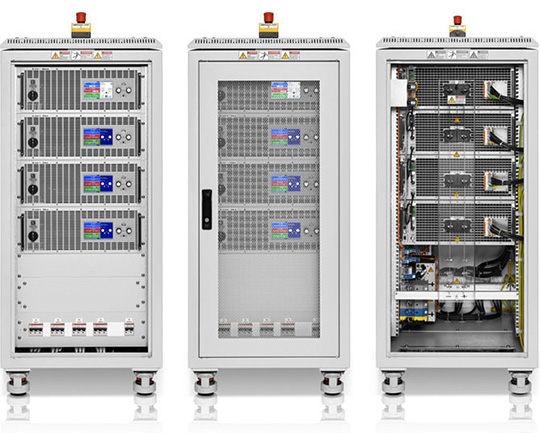

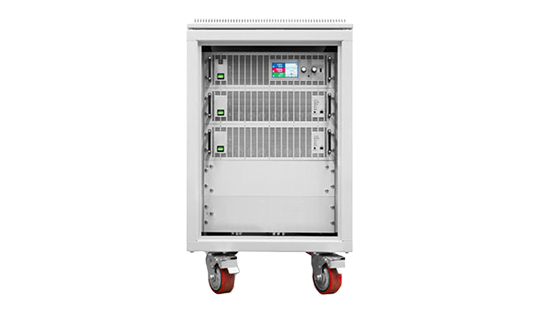

랙: 42U, 38U, 24U, 15U
장치: 3U, 4U, 6U. 양방향, 프로그래머블, 회생형 부하
전력: 최대 300kW(1×42U), 3.84MW(13개 랙, 64개 장치)
시리즈: EA-10000, EA-10000 산업용, EA-PSB 20000, EA-BT 20000(공랭식/수냉식)
설치 면적: 39.4인치 깊이, 19인치 캐비닛
납품: 턴키 시스템
이상적인 용도: DC 고전력 응용 분야

*미주 지역에서는 랙 전력이 최대 360kW이며 24U 또는 42U 랙 크기로만 제공됩니다.

효율적이고 안전한

통합 안전 시스템입니다.

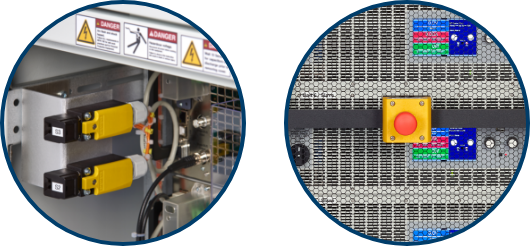

모든 Tektronix EA DC 파워 랙 시스템에는 기본으로 통합된 안전 시스템이 포함되어 있습니다. 3상 400V 전원 연결을 위해 준비되어 있습니다. 시스템에는 19인치 랙의 후면 도어에 빠른 정지 버튼과 접점 스위치가 장착되어 있습니다.

중앙 안전 릴레이는 전체 안전 시스템을 모니터링하고 제어하며, 필요 시 이중 AC 컨택터를 차단합니다. 랙 내 모든 장치와 전력 시스템의 전체 배선은 퓨즈로 보호됩니다.

특정 응용 분야에 완벽한 제품

각 DUT의 다양한 특성에 맞춰 최적화된 테스트 시스템

배터리 셀 테스트 시스템
EA-BCTS 20010-600-18

고처리량
고전류

배터리 모듈 테스트 시스템
EA-BMTS 20200-840-2

고출력
고처리량

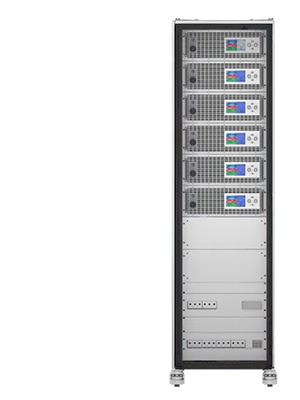

배터리 팩 테스트 시스템
EA-BPTS 20920-720

고출력
고전압

연료 전지 시험 시스템
EA-FCTS 20920-720

고출력
회생형 부하

EA 구성 가능 전원 시스템에 사용할 수 있는 7가지 주요 옵션

고성능 테스트 환경을 위해 설계된 DC 파워 랙 시스템은 첨단 안전성, 효율성 및 통신 기능을 결합합니다. 최적화된 열 관리, 오류 예방, 간소화된 시스템 제어를 통해 안정적인 작동을 보장하며, 빠른 응답과 최소한의 다운타임을 지원합니다.

수냉 기능

열과 소음을 최소화해야 하는 환경에 이상적입니다. 손쉬운 통합을 위해 사전 설치된 급수 분배 시스템이 포함되어 있습니다.
NS 보호(네트워크 및 서플라이)

AC 그리드를 모니터링하여 재생 시스템의 안전을 보장하고 전원 장애 시 랙을 종료하여 단독 운전을 방지합니다.
절연 모니터
DC 출력과 접지 사이의 절연 결함을 감지하여 전기 안전을 강화하고, 필요한 경우 시스템을 종료합니다.
DC 컨택터

전원 시스템과 피시험 장치(DUT)를 안전하게 분리합니다. 고장 시 즉각적인 격리를 위해 빠른 정지 체인에 통합됩니다.
DC 구리 바

여러 장치의 전력을 병렬로 연결하여 랙의 성능을 향상시킵니다.
이더넷 스위치

24포트 스위치를 사용하여 단일 이더넷 인터페이스로 다중 채널 제어를 가능하게 하여 통신을 간소화하고 케이블을 줄입니다.
신호 램프

시스템 상태를 명확하게 나타냅니다.

4U 및 6U 모델에 수냉 옵션 선택 가능

산업 환경은 높은 주변 온도, 먼지 및 기타 오염 물질로 인해 열악할 수 있습니다. 또한 산업 시설은 열과 소음 방출에 관한 엄격한 환경 규정을 준수해야 하는 경우가 많습니다. 수냉식 시스템은 이러한 조건에서 안정적인 작동을 제공할 수 있으며, 냉각 효율이 공랭식에 비해 외부 환경의 영향을 덜 받습니다.또한, 수냉식 파워 서플라이는 낮은 소음 수준을 요구하는 표준을 충족하는 데 도움이 될 수 있습니다. 이 비디오에서 자세히 알아보세요.

효율적인 열 방출
소음 및 열 영향 최소화
열악한 환경에서도 안정적인 신뢰성 제공

EA 고출력 DC 랙 모델을 선택하여 견적을 받으세요

모델	전원	전압	전류	채널	데이터 시트
EA-FCTS 20920-720	0–180 kW	0–920 V	0–720 A per channel	1 Channel	데이터 시트 보기	Get a quote
EA-BCTS 20010-600-18	0–6 kW	0–10 V	0–600 A per channel	18 Channels	데이터 시트 보기	Get a quote
EA-BMTS 20200-840-2	0–60 kW	0–200 V	0–840 A per channel	2 Channels	데이터 시트 보기	Get a quote
EA-BPTS 20920-720	0–180 kW	0–920 V	0–720 A per channel	1 Channel	데이터 시트 보기	Get a quote
